开平住宅建筑工程集团有限公司
高层外脚手架施工方案

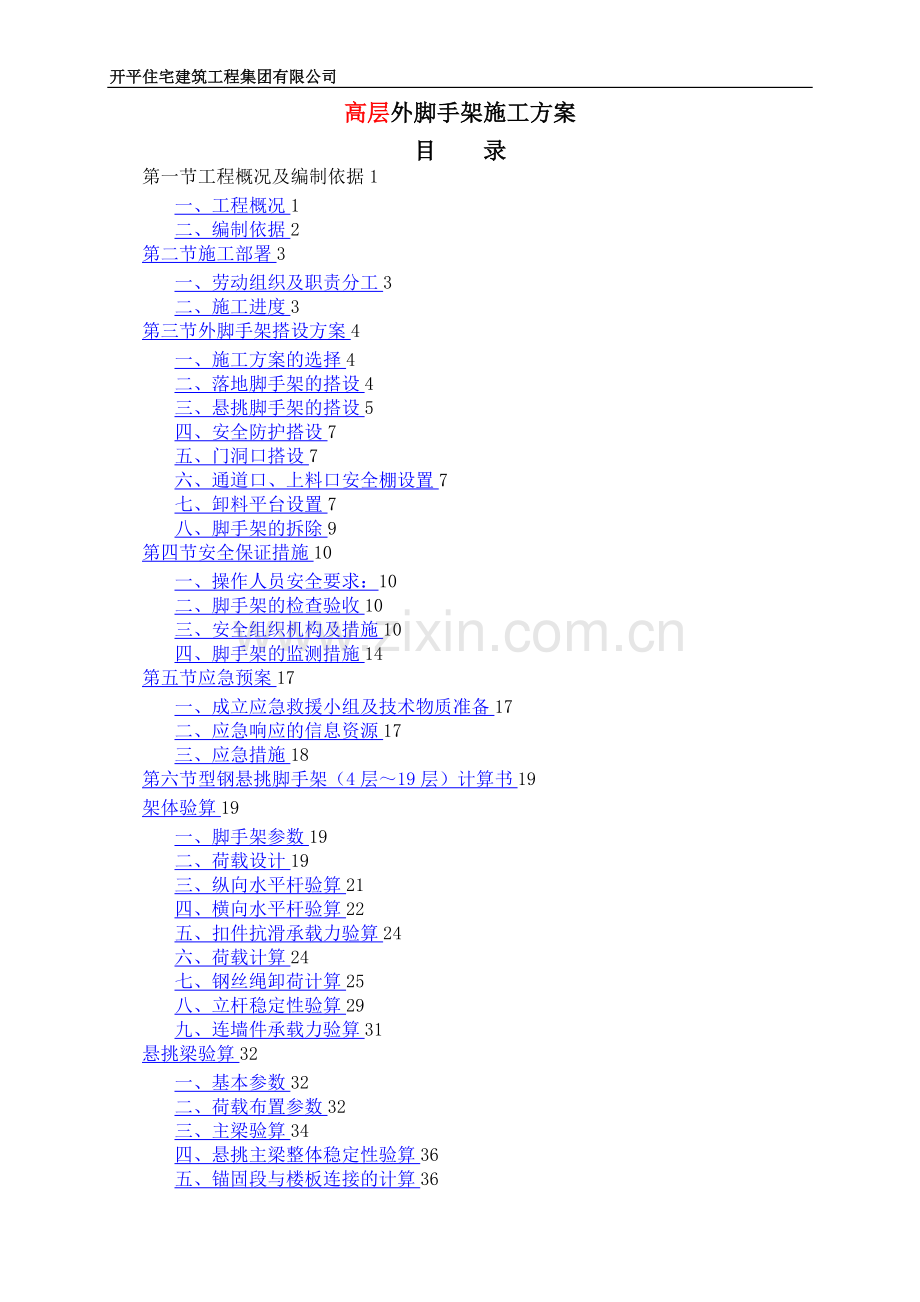

目 录
第一节工程概况及编制依据1
一、工程概况1
二、编制依据2
第二节施工部署3
一、劳动组织及职责分工3
二、施工进度3
第三节外脚手架搭设方案4
一、施工方案的选择4
二、落地脚手架的搭设4
三、悬挑脚手架的搭设5
四、安全防护搭设7
五、门洞口搭设7
六、通道口、上料口安全棚设置7
七、卸料平台设置7
八、脚手架的拆除9
第四节安全保证措施10
一、操作人员安全要求：10
二、脚手架的检查验收10
三、安全组织机构及措施10
四、脚手架的监测措施14
第五节应急预案17
一、成立应急救援小组及技术物质准备17
二、应急响应的信息资源17
三、应急措施18
第六节型钢悬挑脚手架（4层～19层）计算书19
架体验算19
一、脚手架参数19
二、荷载设计19
三、纵向水平杆验算21
四、横向水平杆验算22
五、扣件抗滑承载力验算24
六、荷载计算24
七、钢丝绳卸荷计算25
八、立杆稳定性验算29
九、连墙件承载力验算31
悬挑梁验算32
一、基本参数32
二、荷载布置参数32
三、主梁验算34
四、悬挑主梁整体稳定性验算36
五、锚固段与楼板连接的计算36

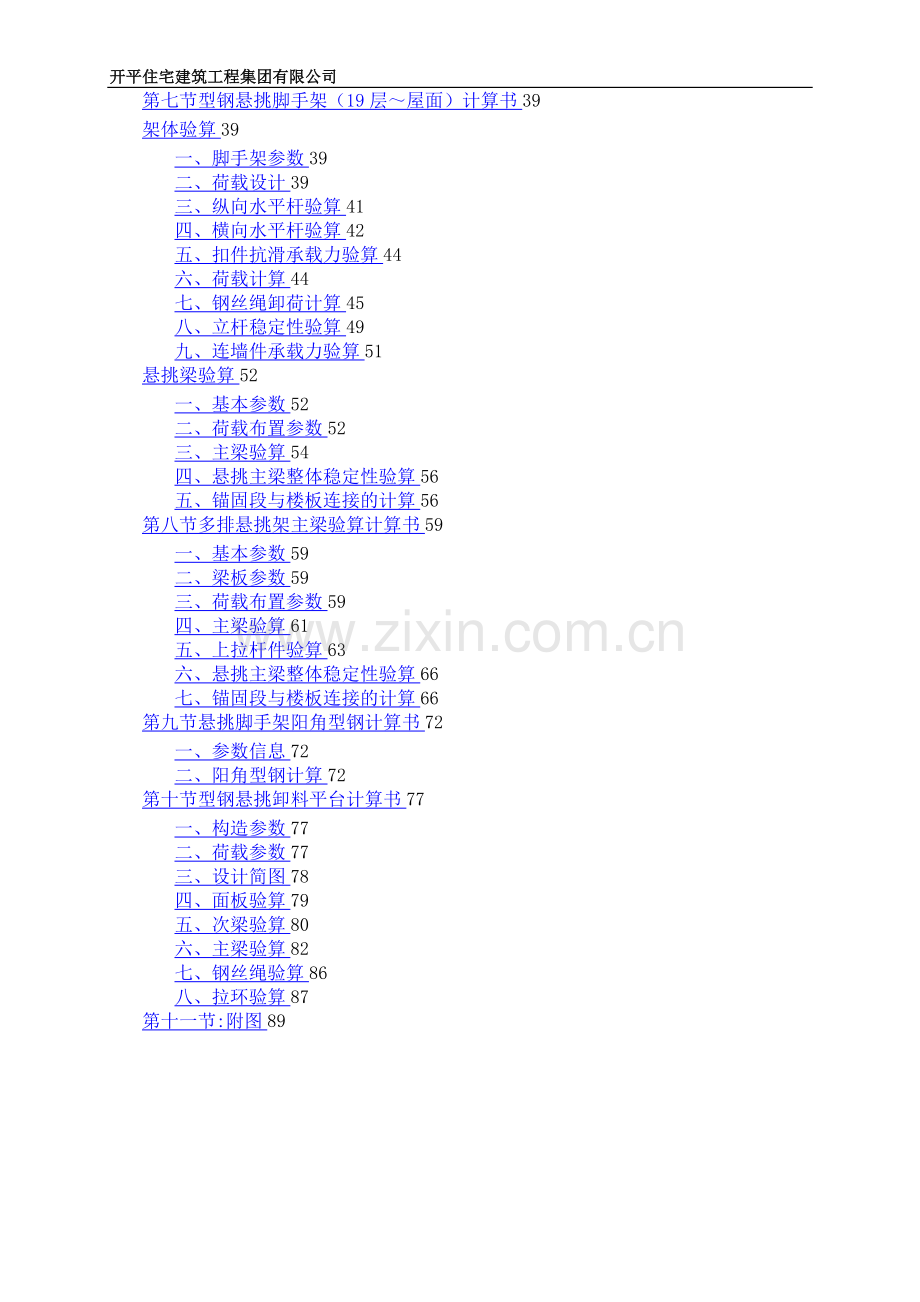

第七节型钢悬挑脚手架（19层～屋面）计算书39
架体验算39
一、脚手架参数39
二、荷载设计39
三、纵向水平杆验算41
四、横向水平杆验算42
五、扣件抗滑承载力验算44
六、荷载计算44
七、钢丝绳卸荷计算45
八、立杆稳定性验算49
九、连墙件承载力验算51
悬挑梁验算52
一、基本参数52
二、荷载布置参数52
三、主梁验算54
四、悬挑主梁整体稳定性验算56
五、锚固段与楼板连接的计算56
第八节多排悬挑架主梁验算计算书59
一、基本参数59
二、梁板参数59
三、荷载布置参数59
四、主梁验算61
五、上拉杆件验算63
六、悬挑主梁整体稳定性验算66
七、锚固段与楼板连接的计算66
第九节悬挑脚手架阳角型钢计算书72
一、参数信息72
二、阳角型钢计算72
第十节型钢悬挑卸料平台计算书77
一、构造参数77
二、荷载参数77
三、设计简图78
四、面板验算79
五、次梁验算80
六、主梁验算82
七、钢丝绳验算86
八、拉环验算87
第十一节:附图89
第一节 工程概况及编制依据
一、工程概况
1、工程名称：恒大金碧御景湾项目首期主体及配套建设工程；
2、建设单位：汕头市恒业置业有限公司；
3、监理单位：广州市恒合工程监理有限公司;
4、设计单位：广东中美建筑设计院有限公司；
5、施工单位:开平住宅建筑工程集团有限公司；
6、建设地点:广东省汕头市濠江区达南路英联股份东侧；
7、结构类型：框架结构、框剪结构；
8、建筑规模：
恒大金碧御景湾项目首期主体及配套建设工程：
（1)楼栋范围：1#—4＃楼、7#、8#楼、9＃楼；
（2）建筑面积：地上建筑面积为156423。4㎡；
（3）建筑层数与高度：1＃-4＃、9＃楼32层，屋面高度97。085m,总高度103。100m；7#、8#楼33层，屋面高度98。235m，总高度104.250m。
（4）层高：1＃—4＃、9＃楼：首层4。45m,二层4。2m,标准层2.95m；7#、8＃楼：首层架空层3。90m,二层2.95m，标准层2.95m。
9、脚手架搭设参数表:
楼栋号
脚手
架型式
与高度
1＃～4＃楼、9＃楼
7＃~8＃号楼
备注
悬挑脚手架
悬挑位置
4层/19层
3层/19层

女儿墙标高（m）
98。650
99。800

悬挑层标高
（m）
11.600/55.850
6.850/54。050

架体高度（m）
44.250/42。800
47.200/45。750

卸荷道数
(吊环位置)
2/2道(9、14）/
（25、30层)
注：该缷荷道数不含悬挑层缷荷
3/3道（8、12、16）/
（23、27、31层)
注：该缷荷道数不含悬挑层缷荷

二、编制依据
1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2011）
2、关于《危险性较大的分部分项工程安全管理办法》的实施细则（粤建质[2011］13号文）
3、《建筑施工安全检查评分标准》（JGJ59—2011)
4、《钢管脚手架扣件》（GB15831—2006）
5、《建筑结构荷载规范》(GB50009-2012)
6、《钢结构设计规范》（GB50017—2003）
7、《建筑施工高处作业安全技术规范》(JGJ80-91）
8、《建筑施工手册》第五版
9、恒大金碧御景湾项目首期所有施工图纸
第二节 施工部署
一、劳动组织及职责分工
1、管理层（安全员、各栋号工长）负责人
职责：负责脚手架搭设前对工人进行安全和技术交底,在搭设过程中加强过程质量控制，脚手架搭设完毕要按照安全技术规范和方案要求进行验收，同时做好验收记录。
2、劳务层负责人
职责：负责做好工人的劳动安排、施工机具和周转材料的调配，加强对工人的劳动及安全教育和施工现场的协调性。
3、工人数量及分工
工种
人数
备注
架子工
30
负责架子搭设及拆除
测量放线工
6
负责脚手架垂直度控制
脚手架安装与拆除人员必须是根据国家规定，经安全监督管理部门培训考核合格的专业架子工，且应持证上岗.
二、施工进度
随主体结构施工进度搭设.
第三节 外脚手架搭设方案
一、施工方案的选择
本工程的外脚手架为结构与外装修施工两用架，使用功能主要为结构和外墙装修施工，故活荷载按结构脚手架考虑为3kN/㎡，两步架同时作业，装修脚手架考虑为2kN/㎡，三步架同时作业。外架离外墙或构筑物外边线间距不大于250㎜.外脚手架统一选用φ48.3×3。6钢管及铸铁扣件.
按业主要求,为加快工程进度，1＃～4#、9＃楼从地下室～四层楼面采用双排钢管落地脚手架,四层、十九层楼板面设置悬挑脚手架;7#~8＃楼从首层地面～三层楼面采用双排钢管落地脚手架,三层、十九层楼板面开始设置悬挑脚手架；以上各栋落地脚手架在基坑土方回填前需全部拆除,基坑回填后再重新搭设。在1＃～4＃、7#~9＃楼各设置人货梯各1部，共7部人货梯.
二、落地脚手架的搭设
1、本工程落地脚手架立杆主要放置在混凝土垫层或地下室顶板与楼板上，脚手架的立杆不能直接立于钢筋砼板上，应在下面垫钢板;立杆开始搭设时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除.如下图所示：
2、双排外架立杆纵向间距1.5m，横向间距0.8m，大横杆步距为1.8m,小横杆间距0。9m，剪刀撑间距6m设置一道,搭设角度45-60度，内立杆距外墙或构筑物外边线的距离为250cm。
3、扣件式双排普通钢管脚手架的搭设顺序为:铺设钢板→摆放扫地杆→逐根树立立杆并随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手板。
附墙方法：钢管和扣件组合的连墙件在与二层板面边缘或砼墙外侧顶预埋钢管连接,间距3.0米。当脚手架下部暂不能设连墙件时，应每隔6跨设置一根抛撑，应采用通长杆件与脚手架可靠连接与地面的倾角应在40～60度之间,连接点中心至主节点距离不应大于150mm，抛撑在连墙件搭设后方可根据情况拆除。
三、悬挑脚手架的搭设
1、搭设顺序
扣件式双排悬挑钢管脚手架的搭设顺序为：设置悬挑桁架→摆放扫地杆→逐根树立立杆并随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手板.
2、起搭布置
采用I16工字钢悬挑，一端支承在楼面上与预埋钢筋焊接,通过钢丝绳吊拉承载,其间距同立杆间距相对应，即≤1。5m，立杆与水平杆用扣件旋紧。
在开始设置悬挑脚手架的楼面浇筑砼时,预埋φ18“U形钢筋”，砼浇毕三天后，即安装焊牢工字钢作挑架,在钢丝绳拉杆未受力前，工字钢挑梁下部用脚手架或斜撑杆顶紧，避免直接由工字钢挑梁悬挑受力,悬挑工字钢每根长度为L(m）=L1+L2且L2≥1。25L1.如下图所示：
起塔立杆时,每搭完一步脚手架后应校正步距、跨距、排距及立杆垂直度。
3、脚手架构造
外脚手架平桥内侧离外墙或楼面边不大于150mm，标准平桥宽800mm。立杆纵向间距为1.5m，平桥层间步距为1.8m。脚手架平桥设3条水平钢管,在外侧立面全长全高连续设置剪刀撑。
4、立杆构造要求
（1）立杆上的对接扣件应交错布置，两个相邻立柱接头不能设在同一步距内,且两相邻立杆接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的1/3。
(2）脚手架立杆顶端栏杆应高出女儿墙上端1m，应高出檐口上端1。5m.
（3)脚手架底座上必须设置纵、横向扫地杆.纵向扫地杆应采用直角扣件固定在距底座下皮不大于200mm处的立杆上.横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
5、水平杆构造要求
(1）大横杆设于小横杆之上，固定在立杆的内侧,并采用直角扣件与立杆扣紧，小横杆与立杆的连接采用双扣件固定，以防滑脱。
（2）大横杆一般采用对接扣件连接，相邻大横杆对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm，并应避免设在大横杆的跨中；连接大横杆的对接扣件，开口应朝架子内侧，螺栓向上，避免开口朝上，以防雨水进入,螺栓应适度拧紧。端部扣件盖板边缘至杆端的距离不应小于100mm。
（3)大横杆的长度一般不宜小于3跨，宜采用6m长钢管.
（4）每一主节点处必须设置一根小横杆,并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不应大于150mm。
6、剪刀撑的设置要求
（1)双排脚手架应在外侧全立面整连续设置剪刀撑,每道剪刀撑跨越立杆的根数宜在5—7根之间。每道剪刀撑宽度不应小于4跨,且不小于6m，斜杆与地面的倾角宜在45°～60°之间。
(2）剪刀撑斜杆的接头均采用搭接连接，应采用不少于 3 个旋转扣件固定；在顶层应采用三个扣件连接固定，搭接长度不应小于1。0m，端部扣件盖板的边缘至杆端距离不应小于100mm.
（3)剪刀撑斜杆应用旋转扣件固定在与之相交的小横杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mm，当不能满足时，应在与之相交的纵向横杆处增设一根横向水平杆，将斜杆固定在其伸出端上；最下面的斜杆与立杆的连接点离底面不宜大于50cm.
7、角等特殊部位构造
转角处架体应搭设成“井”字形，如下图所示。且每根型钢设置拉绳。本方案脚手架设计已按各构件受力按最不利状态计算,外立杆距建筑物墙面不大于1.6m时适用本方案.若搭设时因特殊原因,距建筑物超过1.6m或转角等特殊部位处,可采用增设钢丝绳拉结等措施,须报项目部技术部门核算并经监理工程师审核同意后方可实施.
8、墙方法
本工程采用钢管和扣件组合的连墙件，连墙件采用φ48。3×3。6mm钢管。梁侧预埋钢管锚入砼300，与拉杆通过双扣件连接，扣件盖板边缘至连墙杆端的距离不应小于200mm双扣件连接。横向设置间距为3m，纵向按每层楼面高度位置，上下层相互错开，呈梅花型布置.
9、闭措施
脚手架内侧离建筑物墙边或飘板线边150m,如部分位置离墙超过150mm应要做空隙封挡措施。外架底层应满铺硬质模板全封闭，并加设一道安全兜网;其他层外架按楼层高度每隔2层用安全兜网进行封闭，网口与建筑物挂搭封严。
四、安全防护搭设
1、安全网：脚手架外侧满挂全新密目式阻燃塑料安全网（符合国家标准与汕头市有关文件规定并通过相关检测合格），密目安全网尺寸为1.8x6m，网目密度不低于2000目／100cm2。立网拉挂要平整顺直。上、中、下共设三点绑扎,顺桥架走向每50 cm绑扎一点，四角要垂直，每搭设完成一层桥架，安全网必须满挂,桥架严禁堆放模板、木枋、钢筋、杂物等。地处售楼区域和重要地带需采取钢板网或模板等加强防护。
2、脚手板:每步架均采用钢筋网片满辅，底层架采用木板全封闭(另加设平网）。施工梯(人行斜道）踏步底用安全兜网进行封闭，网口与两斜杆挂搭封严。
3、挡脚板：平桥步距中间设置两条钢管护拦杆,桥面设一块高为18 cm的黑、黄彩色漆挡脚板，由18mm厚胶合板拚制。
五、门洞口搭设
由于本工程主体及装修阶段所采用的人货施工电梯及通道口布置在建筑物外围，外架施工时需预留通道进入楼层，因此需在外架上搭设门洞。
（ 1 ）斜杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于 150 mm；并在相交的纵向水平杆处,增设一根横向水平杆，将斜腹杆固定在其伸出端上。
（ 2 )斜杆宜采用通长杆件，当必须接长使用时，宜采用对接扣件连接,也可采用搭接,搭接长度不应小于 1 m ,应采用不少于 3个旋转扣件固定.
六、通道口、上料口安全棚设置
为保证施工人员进出施工现场时安全，防止高空坠物伤人，特设置安全通道。安全通道采用钢管架支撑，上部满铺双层脚手板及防护网以防止坠物，每层之间间距≥500mm.其余临时作业面通道必须搭设防护棚。防护棚搭出约3m，其支撑是靠支在外架上的钢管，在钢管上铺设七夹板和安全网。搭设示意如下图所示：
七、卸料平台设置
卸料平台搭设位置视施工场地布置和现场实际情况而定。1＃～4＃、7＃～9＃楼座采用型钢悬挑缷料平台支撑系统不得与外脚手架连结实。如下图所示：(附计算书与详图）
八、脚手架的拆除
1、施工技术准备
认真编制外架拆除方案，并保证其正确的实施与落实,拆除前做好外架拆除的安全、技术交底工作，形成书面资料存档备查.合理安排外墙相关工序，根据现场实际情况考虑井架拆除时间.避免因工序安排不合理造成工期影响，增加项目成本.
2、作业条件的准备:
(1）对工人进行必要的技术、安全交底，教育工人树立“质量第一，安全第一”的正确思想;遵守有关施工和安全的技术法规和操作规程。
(2）拆除前应全面检查脚手架的扣件的连接,连墙杆、支撑体系、卸载装置等是否完好.
(3)做好工作面准备—检查道路、垂直和水平运输是否畅通，脚手架和脚手板是否安全，操作场所是否清理干净,外架防护是否完好等.
（4）清除脚手架上的杂物及地面障碍物。
3、拆除顺序及方法
(1）当某层外墙施工并经验收完成后,开始拆除.每次拆除的时间暂定于中午12：00时,尽量避免安全隐患。
(2）必须严格遵守拆除顺序，由上而下，逐层进行,先绑者后拆，后绑者先拆，首先要机电人员拆除外架上的电气设备,外架拆除时应先依次拆除安全网、栏杆、脚手板、剪刀撑,而后依次拆除小横杆、大横杆、立杆、附墙杆、卸载钢丝绳。
(3）连墙杆必须随脚手架逐层拆除，严禁将连墙杆整层或数层拆除后再拆除脚手架,分段拆除高差不应大于2步,如高差大于2步，应增设连墙杆加固。
（4)在拆除作业中，应在其他杆件拆到连墙杆高度时，最后拆除连墙杆.
（5）最后一道连墙杆拆除前，应先设置抛撑后，再拆除连墙杆，以确保脚手架拆除过程中的稳定性。
（6）外架上至下分次拆除，拆除前在做好外架全封闭，避免高低交叉作业时引起安全事故。拆除时各种配件及工具严禁抛掷至地面.
(7）在拆脚手架期间,派专人员配合切割埋件及修补洞口工作。在切割时用铁皮挡板，用来接住切割时所产生火花向外溅，必要时派人在切割位置用水淋湿或配备灭火器材，防止火花发生意外。
（8)拆下材料如用人力传递时应由上而下传到地面，传递人员所站位置要错开，不能成一直线，不得向下抛掷物料，拆下材料必须按长、短分规格、分类堆放在指定的位置，用汽车及时清理运走.
第四节 安全保证措施
一、操作人员安全要求:
1、搭设人员（架子工等特殊工种）必须持证上岗,必须戴安全帽，系安全带穿防滑鞋。 搭设前按特种作业进行安全技术交底,并做好记录;
2、操作人员必须遵守现场纪律和国家法令、法规，必须服从项目经理部的综合管理；
3、施工人员高空作业禁止打赤脚、穿拖鞋、硬底鞋和打赤膊施工；
4、施工人员不得任意拆除现场一切安全防护设施，如机械护壳、安全网、安全围栏、外架拉接点、警示信号等.如因工作需要，必须经项目负责人同意方可；
5、施工人员工作前不许饮酒，进入施工现场不准嬉笑打闹；
6、严禁施工人员翻越卸料平台栏杆；
7、六级及六级以上大风和雾天时，应停止作业。
二、脚手架的检查验收
1、悬挑式脚手架搭设完毕后,方案编制人员、审批人员必须参加验收，确认符合设计要求，并签署意见后方可投入使用。
2、脚手架随楼层的增高按本方案要求分段验收，填写验收记录单（必须有量化的验收内容），并悬挂验收标识方能交付使用。
3、在检查验收中如发现悬挑式脚手架不符合设计或规范规定的,应立即落实整改.对检查验收的结果及整改情况，应按实记录,并由验收人员签名留档保存.
4、悬挑式脚手架的架体验收采用专用表格；并注明验收项目名称；悬挑梁或悬挑结构的预埋件验收,应制订“隐蔽工程验收表”进行验收。
5、脚手架采用租赁形式或由专业施工单位进行脚手架搭设施工的，使用前必须办理验收和移交手续,由搭设单位和使用单位双方进行签字认可。
6、悬挑式脚手架在验收合格后，应在架体醒目处悬挂验收合格牌、限载牌以及安全操作规程牌。　
7、在外架端角等部位设观测点,定期观测工字钢变形，若发现异常,应及时采取措施.
三、安全组织机构及措施
(一)、脚手架搭拆安全措施
1、钢管使用前必须经检查无严重锈蚀，无弯曲变形.扣件采用标准扣件，新、旧扣件必须经检查无脆裂、变形和滑丝，扣件必须有出厂合格证并经送检合格后方可使用.
2、立柱间距由施工员放线定位，悬挑水平杆或工字钢和预埋吊环应准确放置在定位线上,在工字钢面上要设有Φ25钢筋用于钢管立杆定位。
3、脚手架立柱要垂直,大小横杆要平整,同一步纵向水平杆必须四周交圈。相邻两柱的接头要错开，不在同一步距内,柱驳口必须按规范对接，确保外架垂直度。里外上下相邻的两根大横杆的接头要相互交错，不得集中在一组主柱间距之间接驳,大横杆驳口必须按规范对接。
4、各种连接扣件要扣接牢固，扣件螺栓拧紧扭力矩应在40～60N.m之间，不能大于65N.m，以防扣件破坏,搭设完成后应用扭力扳手随机均布抽样检查,不合格的必须重新拧紧，直到合格为止。
5、脚手架各杆件相交伸出的端头部分均应大于10cm，以防杆件滑脱，吊索钢丝绳留尾应不小于20cm。
6、剪刀撑斜杆的接长采用搭接，搭接长度不小于1m,采用3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不小于10cm。
7、外脚手架搭设须积极配合土建进度,脚手架须高出结构1。5m以上,但搭设高度应避免超过一个结构层以防脚手架失稳。
8、当吊环预留件所在框架梁砼强度满足设计要求，方可进行拉吊件的安装.
9、拉吊件的构成材料必须有出厂合格证,并通过抽检试验合格后方能使用。在结构施工过程中，拉吊件必须定期检查,确保拉吊牢固.
10、施工层脚手板必须满铺，脚手板必须按操作规程绑紧，保证有3个支撑点绑扎固定，不得有探头板。
11、要保证脚手架体的整体性，不得与施工电梯拉结，不得截断架体。
12、脚手架搭设过程中，架子上严禁放置短料及各类配件，严防坠物伤人,悬空作业要系好安全带。外脚手架仅作为结构和装修操作架用，严禁作为结构支模支撑和加固架或作为其他用途用。
13、在大风雨或暂停工作一段时间后,必须对脚手架作全面检查，如发现变形、下沉、钢构件锈蚀严重、扣件松脱等情况，要及时加固维修后方可使用。
14、本外脚手架施工荷载最大值为3kN/㎡，并只考虑每个卸载段二层同时操作的施工荷载，各使用外脚手架的单位必须教育工人不得堆放过重的建材。不得将模板支撑及砼泵管固定在外脚手架上.
15、脚手架搭设及拆除前应对施工班组进行交底，搭拆人员应持证上岗.
16、悬挑梁外端设置直径为15 的钢丝绳进行斜拉，钢丝绳上设花篮螺杆，脚手架立杆、悬挑主梁、斜拉钢丝绳、花篮螺杆一一对应。
17、因结构平面的变化，悬挑梁的定位及锚固应因地制宜（相临悬挑梁的间距不得大于1.50m）：对于框架结构，应直接在楼面装设；对于剪力墙部位，应通过预留孔装设或直接埋置于剪力墙内；对于只有边梁而无楼板部位，应直接埋置于边梁内；
18、对于建筑物阳角，应将悬挑梁埋置于角柱内;对于结构边缘布置有悬挑梁、板的部位,应对悬挑梁、板的承载能力进行复核，若不满足要求，应将悬挑梁的起挑点退后设置。
(二）、型钢悬挑缷料平台搭拆安全措施：
1、搭设要求
卸料平台加工支座完毕经过验收合格后方可吊装。吊装时，先挂好四角的吊钩,传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳,方可正式吊装，吊钩的四条引绳应等长,保证平台在起吊过程中的平稳.吊装至预定位置后，先将平台工字钢与预埋件固定后，再将钢丝绳固定，紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩，卸料平台安装完毕后经验收合格后方可使用。要求提升一次验收一次。
1）悬挑式卸料平台按现行的相应规范进行设计,其结构构造能防止左右晃动。
2）悬挑式卸料平台的搁支点与上部拉结点,必须位于建筑物上,不得设置在脚手架等施工设备上。
3)钢丝绳构造上宜两边各设前后两道，两道中的靠近建筑一侧的一道为安全储备，另外一道应作受力计算。
4) 设置四个经过验算的吊环,吊运平台时使用卡环，不得使吊钩直接钩挂吊环，吊环用φ20钢筋制作。
5） 悬挑式卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，采取其他方式时卡头的卡于不得少于三个，建筑物锐角利口围系钢丝绳处应加衬软垫物,悬挑式卸料平台外口应略高于内口.
6） 台面面铺脚手板。
7) 悬挑式卸料平台左右两侧必须装固定的防护栏杆.
8) 悬挑式卸料平台吊装,需待横梁支撑点电焊固定，接好钢丝绳，调整完毕,经过检查验收，方可松卸起重吊钩，上下操作。
9） 悬挑式卸料平台使用时，应有专人进行检查,建立建材台帐，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复.
10） 卸料平台上显著地标明容许荷载值。操作平台上人员和物料的总重量严禁超过设计的容许荷载，应配备专人加以监督。
2、安全技术措施
1）操作人员必须持有登高作业操作证方可上岗.
2）操作人员作业前必须进行岗位技术培训与安全教育.
3）技术人员在卸料平台搭设、拆除前必须给作业人员下达安全技术交底,并传达至所有操作人员。
4)卸料平台必须严格依据本施工方案进行搭设，搭设时，技术人员必须在现场监督搭设情况，保证搭设质量达到设计要求。
5）卸料平台搭设完毕，依据施工方案与单项作业验收表对卸料平台进行验收,发现不符合要求处，必须限时或立即整改。
6）卸料平台在搭设(拆卸)过程要做到文明作业,不得从卸料平台上掉落工具、物品；同时必须保证自身安全,高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用品不得施工.
7）在卸料平台上施工的各工种作业人中应注意自身安全，不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置.
8)雨天及六级以上大风等天气严禁进行卸料平台搭设、拆除工作。
9)应设专人负责对卸料平台进行经常检查和保修。
A、在下列情况下，必须对卸料平台进行检查
a、在六级大风和大雨后
b、停用超过二个月,复工前.
B、检查保修项目
a、平台位置、钢丝绳、卡扣等构件是否符合施工方案的要求；
b、卸料平台卡扣是否松动、钢丝绳是否完好;
c、安全防护措施是否符合要求。
10）搭拆卸料平台期间，地面应设置围栏和警戒标志，严禁非操作人员入内.
11)搭设时用起重机械吊装到相应位置后,将平台与建筑物连接牢固不得滑动,将钢丝绳与平台连接平稳后方可撤出其中机械.
12）平台每天使用前必须对平台的钢丝绳，吊环辅设的脚手板等进行全面的检查，发现问题必须及时处理。
13)平台上装料不得超过荷载并限载1吨,不得超长超过平台50cm，超高堆放材料不得超过防护栏杆。
14）平台上的防护栏杆不得任意拆除。
15)放物料时必须按规格品种堆放整齐,长短分开,不得混吊，并且不得在平台上组装和清理模板.
16）起吊时必须设专人指挥,扶平稳不能碰撞平台，其他人员不得在平台上逗留.
17）不得从上一层向下一层平台上乱抛物料。
18)夜间施工平台上必须保持足够的照明。
（三)、外架防火措施：
建筑施工现场存有大量可燃物（如木料等）、易燃物（加油漆刨花等）、易爆物（氧气、乙炔瓶等），如果用火不慎，违反防火规定或防火措施不力，就有可能引起火灾,烧毁某些材料、施工设施和建筑物,包括扣件式钢管脚手架。
钢管和其他金属脚于架，在受到电火花、电弧或火焰包围，会使金属杆件受损，甚至局部断裂，威胁整个架体的稳定。电孤的温度可达3000度以上，不仅能使导线绝缘燃烧,而且能使金属熔化，是钢管和金属脚手架极危险的火源。
扣件式钢管脚手架的防火应与施工现场的防火措施密切配合,主要应做好以下几点：
1、脚手架附近应放置一定数量的灭火器和消防装置应懂得灭火器的基本使用方法和火灾的基本常识。
2、必须及时清理利运走脚手架上及周围的建筑垃圾
3、在脚手架上或脚手架附近临时动火,必须事先办理动火许可证，事先清理动火现场或采用不燃材料进行分隔，配置灭火器 材,并有专人监督,与动火工种配合、协调.
4、禁止在脚手架上吸烟。禁止在脚严架或附近存放可燃、易 燃、易爆的化工材料和建筑材料.
5、管理好电源和电器设备，停止生产时必须断电，预防短路，在带电情况下维修或操作电气设备时要防止产生电弧或电火花损害脚手架,甚至引发火灾，烧毁脚手架。
6、动用明火(电焊、气焊、喷灯等)要按消防条例及建设单位、施工单位的规定办理动用明火审批手续，经批准并采取了一定的安全措施才准作业。工作完毕后要详细检查脚手架上、下范围内是否有余火,是否损伤了脚手架,待确保无隐患后才准离开作业地点。
（四)、防雷消防措施：
1、脚手架防雷、消防工作应列入工地消防系统,根据工地现场实际情况合理设置防雷、消防装置，是确保本工程安全生产的关键。
2、施工现场内所有防雷装置的冲击接地电阻值不得大于10Ω。
3、采用避雷针与大横杆连通，接地线与整幢建筑物楼层内避雷系统通过立杆连成一体的措施；避雷针可采用φ12镀锌钢筋制作，高度不少于1m，设置在脚手架四角立杆上，并将所有最上层的大横杆全部连通，形成避雷网络;
4、接地线采用40×4的镀锌扁钢，接地线与立杆连接时应用2道螺栓卡箍连接，螺栓加弹簧垫圈，以防松动并保证接触面积不少于10 mm2。接地线与建筑物按层内避雷系统的设置，按脚手架的长度不超过50 m设置1个,同时要求位置不得选在人经常走到的地方，以避免跨步电压的危害，防止接地线遭机械伤害。
5、严禁在脚手架平桥进行电焊、风割作业，如确须在脚手架上进行电焊、风割等作业时，应注意易燃物品,必须要有防火安全措施，设置消防器材,并派专人看守，动火作业后要及时清理现场,排除隐患.
6、共同做好安全防火工作,吸烟要到指定的吸烟区内,不得乱掉烟头火种，在主要安全出入口及上落梯平台位置应设置手提式灭火器。
7、未详尽之处详《消防安全施工方案》。
(四）、安全用电措施
严格执行安全用电技术规范，确保安全用电，施工现场使用电线、电闸开关、电焊机等不得直接挂在脚手架上,以防止漏电发生危险,各电箱，电焊机等必须要有防雨、防漏电装置，并经常检查是否符合安全用电，发现问题要及时整改处理，直至确保安全为止.
(五）、安全组织机构
1、建立外架施工小组，并明确各相关人员的岗位职责，全面负责外架搭拆事宜。
项目经理：周永廉
电话：[phone]

执行经理：刘培满
电话：[phone]

生产经理：陈银喜
电话：[phone]
技术总工：钟文浪
电话：[phone]

机电工长：胡秋华
电话：[phone]

配合外架搭拆时的用电及垂直运输、外架安全使用
监督外架搭拆作业中的安全技术操作规程的遵守，负责拆除作业时的安全警戒事宜
安全员：韩忠文
电话：[phone]

架子工长

施工班组

负责外架的搭设及拆除

2、相关人员岗位职责
（1)组长职责:全面协调、安排外架的搭拆工作，对外架的搭拆方案和措施进行审核并督促其落实实施，及时解决搭拆时遇到的施工技术问题，督促保证外架搭拆时安全设施的设置和安全技术措施的实施。
（2)安全员岗位职责：做好搭拆作业前的安全教育工作,并记录存档，督促外架搭拆前安全技术交底工作的实施，监督搭拆作业时严格遵守操作规程及搭拆方案的搭拆程序，对违章操作和强令冒险作业及时制止,对搭拆时遇到的安全技术问题及时向组长反映并采取相应补救措施，安排搭拆时空中及地面的安全警戒工作。
(3)工长岗位职责：向班组进行计划交底和质量、技术和安全交底并记录存档，分配工作面，下达工程施工任务单，使班组明确有关任务、质量、技术、安全、进度等要求,合理安排作业班组的外架搭拆及料具的搬运、堆放事宜,监督作业班组严格按照操作规程及搭拆方案中确定的搭拆顺序作业,及时发现并解决作业中遇到的问题，安排做好外架防护工作，避免高低交叉作业时引起安全事故，监督作业班组做好成品保护工作，对容易损坏的成品部位预先安排好防护事宜。
（4）材料员岗位职责:做好钢管、扣件的回收、堆放、清洗及清退工作,做好台帐记录,及时向项目经理反馈周转料具的成本控制情况.
四、脚手架的监测措施
（一）、监测部署
为保证架体的安全稳固，满足施工使用要求，避免发生超出规范要求的沉降及坍塌事故发生,须对架体进行有效沉降观测，及时进行调整加固。
1、 对悬挑架的工字钢支撑沉降绕曲和架体的水平位移进行重点监测。
2、 监测方案按每栋楼布置10个监测点，约15m间距设置1个检查点,每个端角部必须设置一个点.
3、 必须在架体搭设前按照外架监测方案设置好监测零点,并安排测量员李建春专人负责保护好监测点并监测，加载过程中按层数随时注意并记录下沉数据.当下沉有突变趋势时,应加强监测,必要时通知项目技术负责人和架体设计人员，并停止加载,分析下沉原因后，采取有效加强措施后方可再加载.
4、 监测频次：当第一个悬挑段搭设至这个挑断的顶标高时开始监测,以后施工过程中每月进行两次监测，当发现监测变形数值较大接近预警值时，应加大监测频率。
（二）、施工过程控制
1、架体搭设完成后,必须严格按规定组织验收，并完善签字确认后方可进行下部工序.
2、由施工现场专职安全员，对施工过程架体安全进行监控.监控内容为:
⑴基础及工字钢变形、架体垂直度情况
⑵架体搭设过程中加高情况
⑶ 施工荷载情况
3、在架体施工过程中,派专门的管理人员与架子工进行跟班。
4、施工过程对基础及工字钢变形进行监控。
5、每一悬挑段沉降变形按高度的0。1%进行控制，预警值为2cm，垂直度按高度的0。3%进行控制，预警值为5cm，当达到预警值时应停止使用，采取应急措施，并组织相关人员研究处理，在确保安全的情况下对支撑系统进行加固。
（三）、监测点平面布置
第五节 应急预案
一、成立应急救援小组及技术物质准备
为科学安排外架安全管理工作,明确各岗位职责,使之在管理工作中互相协调,各司其责，促进项目安全管理工作的有效开展，成立以项目经理刘培满为组长，技术总工陈桂语、生产经理余建军为副组长，质安组、工长等为组员的项目应急小组，在政府有关部门及分公司相关部门的领导监督下,形成纵横管理网络。
组长：
周永廉
电话：[phone]
项目经理
副组长：
刘培满
电话：[phone]
执行经理

钟文浪
电话:[phone]
技术总工

陈银喜
电话：[phone]
生产经理

韩忠文
电话:[phone]
安全负责人
组员:
袁文军
电话：[phone]
综合工长

王海利
电话:[phone]
安全员

李庆彬
电话：[phone]
材料主管

陈嘉梓
电话：[phone]
技术员

胡秋华
电话：[phone]
机电工长

郑孟元
电话：[phone]
行政

罗孝清
电话:[phone]
保安队长

钟炳汉
电话:[phone]
司机
（一)、技术准备
编制职业健康安全管理应急预案,并根据不同施工阶段的施工特点，在施工组织设计和施工方案中编制职业健康安全管理章节，说明各施工阶段应注意的安全工作内容以及采取的相应措施，并按照方案实施。
（二）、物质准备
1、铁锹10把、手电筒20把、安全带20幅、安全帽若干个、口罩100个、撬棍、气割工具、消防器材、小型金属切割机、电工常用工具等；
2、卫生防护用品和救援设施:消毒药品、急救物品（创可贴、绷带、无菌敷料、仁丹等）及各种常用小夹板、担架、止血袋、氧气袋等，担架1付；
二、应急响应的信息资源
1、项目经理部应急信息资源：
医疗救护电话：120；消防报警电话:119;公安报警电话：110
2、电话报救须知：拨打电话时应尽量讲清楚以下几件事：
（1）说明伤情（病情、火情、案情)和已经采取了什么措施，好让救护人员先作好准备；
(2)讲清楚伤者在什么地方;
(3)如发生坍塌等重大安全事故，还必须向当地的警方拨打“110”要求提供抢险和警戒；说明报救者单位是恒大金碧御景湾首期项目工地、姓名、工地电话,以便救护车找到报救地方。通话完后，应派人在现场外等候接应救护车，同时把救护车进事故现场的路上障碍及时清理，以便救护车到达后，能及时抢救。
3、其他应急设备和设施
由于光线和照明情况不好,在应急处理时配备有应急照明,如电筒、可充电灯等。在事故发生现场上应急处理时有用于危险区域隔离的警戒带、安全禁止、警告、指令、提示等标牌，以防止围观人员和其他闲杂人等进入事故现场造成混乱，导致现场施救困难和其他事故的发生。
三、应急措施
   在领导到达事故现场之前，事故单位应按着救人优先的原则，同时在保障人身安全的情况下尽可能地抢救重要资料和财产,在此基础上,注意保护好事故现场。
    指挥中心领导和成员到达事故现场后，应立即了解事故情况，立即研究部署抢救方案,上级有关部门到达现场后,听从上级的统一指挥，坚决执行上级的决定,并配合有关部门对事故的调查.
1、如发生火灾时，最先发现灾情的人要大声呼叫，某某地点或某某部位架体坍落或失火等，并通知119、120、110,报告失火地点,同时给项目主管领导打电话。
2、如发生坍塌事故应立即停止作业,施工现场负责人要积极抢救;如坍塌造成人员伤亡事故后，项目经理应立即向内部报警，拨打120急救中心并指挥组织抢救伤员，清理现场场防止二次坍塌造成更大伤害事故的发生，在抢救过程中，尽量避免使用工具，采用人工清除，以免对伤员造成二次伤害。
3、挖掘被掩埋伤员及时脱离危险区。进行简易包扎、止血或简易骨折固定,若有骨折时应及时用夹板等简易固定后立即送医院。
  4、对呼吸困难的伤员应立即进行人工呼吸、心跳停止的伤员予以胸外挤压并立即送往最近医院及时治疗。
  5、事故发生后应立即报告上级单位及政府部门.
  6、消除伤员口、鼻内泥块、凝血块、呕吐物等，将昏迷伤员舌头拉出,以防窒息.
  7、组织人员尽快解除重物压迫，减少伤员挤压综合症发生。并将其转移至安全地方。
  8、尽
