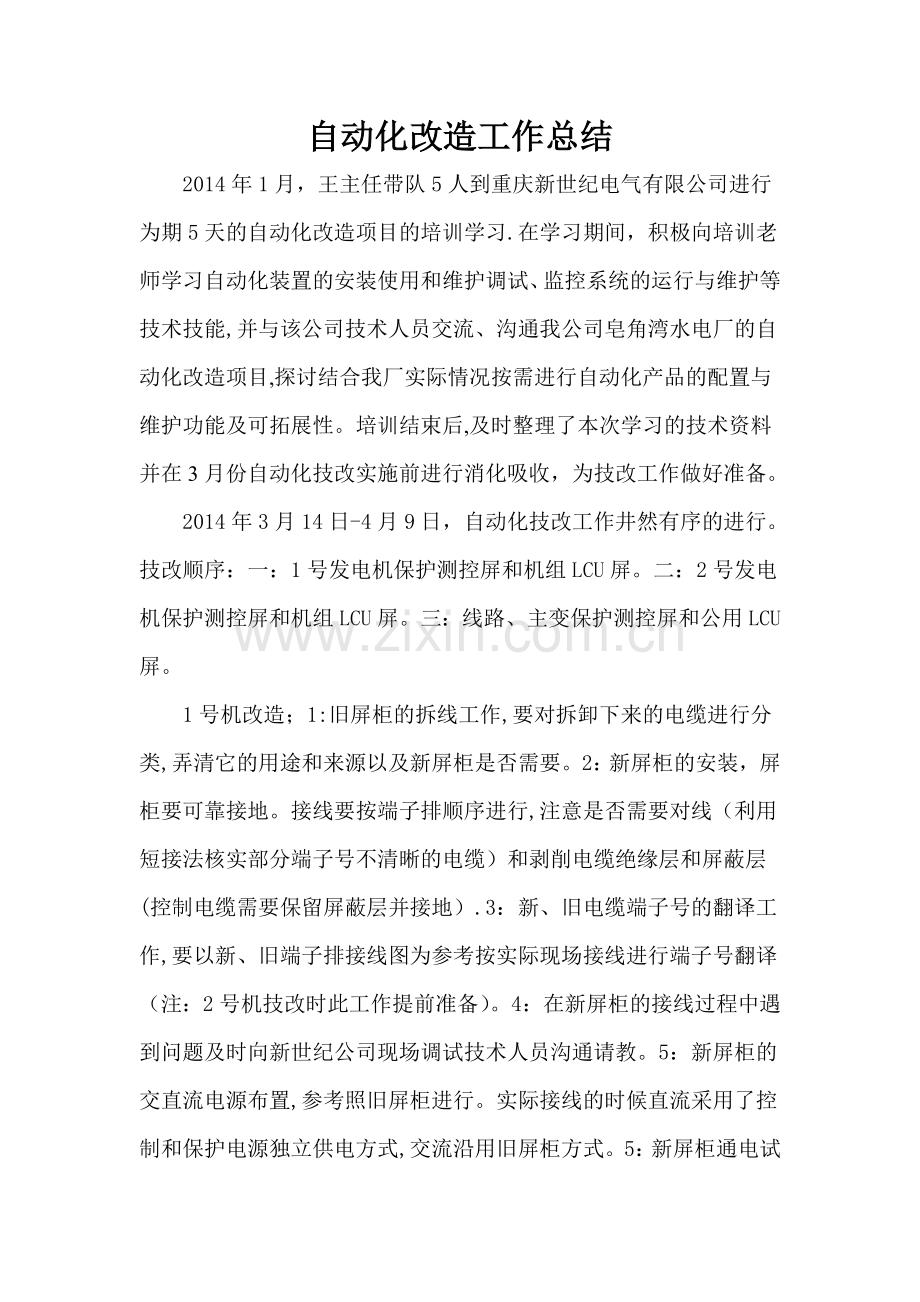

自动化改造工作总结.doc

自动化改造工作总结2014年1月，王主任带队5人到重庆新世纪电气有限公司进行为期5天的自动化改造项目的培训学习.在学习期间，积极向培训老师学习自动化装置的安装使用和维护调试、监控系统的运行与维护等技术技能,并与该公司技术人员交流、沟通我公司皂角湾水电厂的自动化改造项目,探讨结合我厂实际情况按需进行自动化产品的配置与维护功能及可拓展性。培训结束后,及时整理了本次学习的技术资料并在3月份自动化技改实施前进行消化吸收，为技改工作做好准备。2014年3月14日-4月9日，自动化技改工作井然有序的进行。技改顺序：一：1号发电机保护测控屏和机组LCU屏。二：2号发电机保护测控屏和机组LCU屏。三：线路、主变保护测控屏和公用LCU屏。1号机改造；1:旧屏柜的拆线工作,要对拆卸下来的电缆进行分类,弄清它的用途和来源以及新屏柜是否需要。2：新屏柜的安装，屏柜要可靠接地。接线要按端子排顺序进行,注意是否需要对线（利用短接法核实部分端子号不清晰的电缆）和剥削电缆绝缘层和屏蔽层(控制电缆需要保留屏蔽层并接地）.3：新、旧电缆端子号的翻译工作,要以新、旧端子排接线图为参考按实际现场接线进行端子号翻译（注：2号机技改时此工作提前准备）。4：在新屏柜的接线过程中遇到问题及时向新世纪公司现场调试技术人员沟通请教。5：新屏柜的交直流电源布置,参考照旧屏柜进行。实际接线的时候直流采用了控制和保护电源独立供电方式,交流沿用旧屏柜方式。5：新屏柜通电试验，通电前认真检查各接线是否正确合理,必要时可采用短接法。配合新世纪技术人员进行设备通电试验。6:设备调试，技术人员对设备进行编程和程序载入后进行开入量、开出量和模拟量的通电校核,比如检查各开入量和模拟量是否正确，开出量通道是否畅通。7：单机试验，包括断路器在试验位置进行远方和就地分合试验(断路器内部接线按实际需要进行改动）、灭磁开关分合试验、调速器锁锭投拔试验、冷却水电磁阀开关试验、围带充排气试验、制动系统试验和空转令、空载令、发电令和停机令流程以及保护定值整定跳闸试验.8：利用1号机调试期间，整理出新屏柜接线图，总结接线经验为2号机改造备下功课，节约2号机的技改时间。2号机改造；1：2号机改造沿用 1号机改造方案,并充分运用1号机的经验。2：改造期间做线路、主变保护测控屏和公用LCU屏的准备的工作.线路、主变保护测控屏和公用LCU屏改造；1:旧屏柜拆线、新屏柜安装采用1号机方案，新屏柜的交直流电源布置采用新方案.2：首先改造保护屏35KV皂川线和10KV快皂路两部分以缩短线路停运时间,然后改造主变、35KV厂用变和6.3KV同期部分让我厂机组并网发电，最后改造6.3KV厂用变和线路同期部分。3：保护屏保护定值整定跳闸试验4：公用LCU屏改造包括400V厂用电开关、400V电压监视、前池水位、线路手动同期、GPS卫星时钟、中低压气机故障监视、渗漏集水井故障监视、漏油泵监视等.5：公用LCU屏、1号机LCU屏和2号机LCU屏双电源监视。6整理出公用部分新屏柜接线图。7：现场学习自动化设备和监控系统的运行与维护。完成以上自动化技术改造，提升了我厂自动化监控的功能,提高了设备经济安全运行能力。对今后我公司快乐三、四级电站的技改项目做出了远景探索。通过这次自动化改造，非常熟悉了技改的这部分二次回路，弄清了它的来龙去脉,对以后的维护很方便。当然，在这期间也遇到了不少技术上的难题，解决难题后总结经验来提升自身的技术和业务技能、团队协作能力，这是一笔可贵的财富。总结人：张道雷2014年4月15日
