碳纤维加固施工方案最终.doc

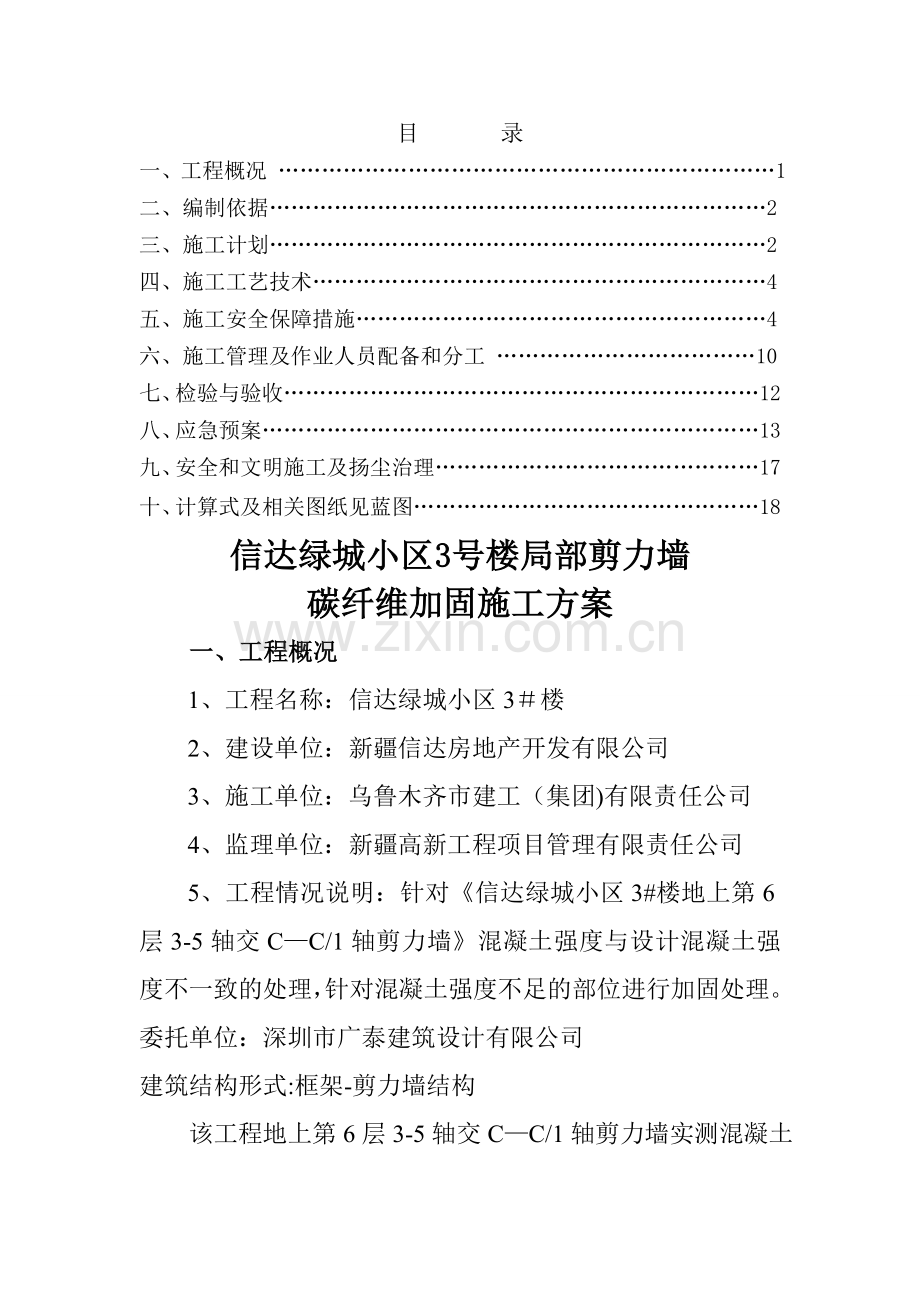

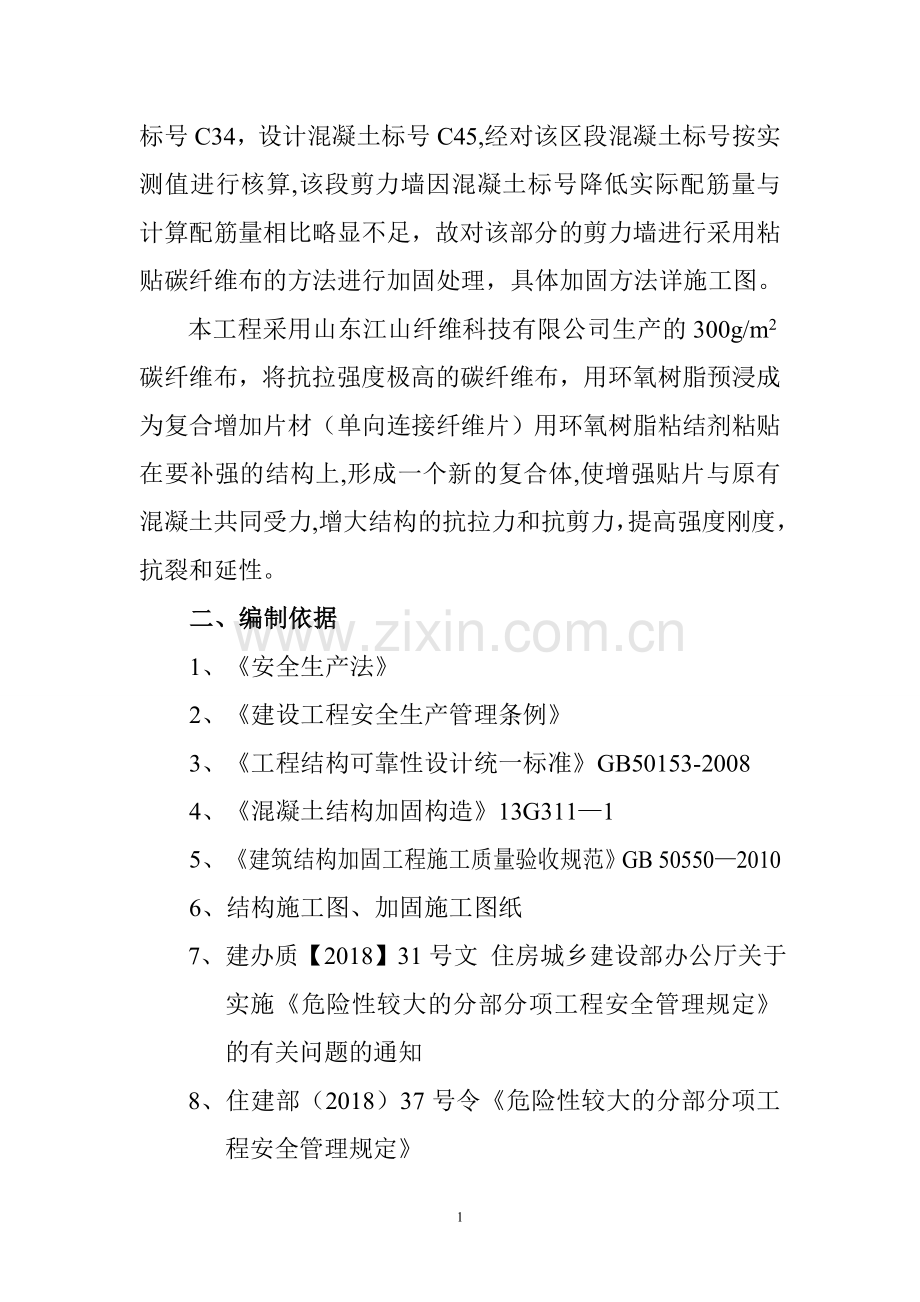

目 录一、工程概况 1二、编制依据2三、施工计划2四、施工工艺技术4五、施工安全保障措施4六、施工管理及作业人员配备和分工 10 七、检验与验收12八、应急预案13 九、安全和文明施工及扬尘治理17十、计算式及相关图纸见蓝图18信达绿城小区3号楼局部剪力墙碳纤维加固施工方案一、工程概况1、工程名称：信达绿城小区3楼2、建设单位：新疆信达房地产开发有限公司3、施工单位：乌鲁木齐市建工（集团)有限责任公司4、监理单位：新疆高新工程项目管理有限责任公司5、工程情况说明：针对信达绿城小区3#楼地上第6层3-5轴交CC/1轴剪力墙混凝土强度与设计混凝土强度不一致的处理，针对混凝土强度不足的部位进行加固处理。委托单位：深圳市广泰建筑设计有限公司建筑结构形式:框架-剪力墙结构 该工程地上第6层3-5轴交CC/1轴剪力墙实测混凝土标号C34，设计混凝土标号C45,经对该区段混凝土标号按实测值进行核算,该段剪力墙因混凝土标号降低实际配筋量与计算配筋量相比略显不足，故对该部分的剪力墙进行采用粘贴碳纤维布的方法进行加固处理，具体加固方法详施工图。本工程采用山东江山纤维科技有限公司生产的300g/m2碳纤维布，将抗拉强度极高的碳纤维布，用环氧树脂预浸成为复合增加片材（单向连接纤维片）用环氧树脂粘结剂粘贴在要补强的结构上,形成一个新的复合体,使增强贴片与原有混凝土共同受力,增大结构的抗拉力和抗剪力，提高强度刚度，抗裂和延性。二、编制依据1、安全生产法2、建设工程安全生产管理条例3、工程结构可靠性设计统一标准GB50153-20084、混凝土结构加固构造13G31115、建筑结构加固工程施工质量验收规范GB 5055020106、结构施工图、加固施工图纸7、建办质【2018】31号文 住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定的有关问题的通知8、住建部（2018）37号令危险性较大的分部分项工程安全管理规定9、碳纤维片材加固修复混凝土技术规程CECS146：200310、混凝土结构加固技术规范(GB50367-2013）三、施工计划1、材料及设备进场计划材料及设备名称材料用量进场时间备注碳纤维布30m22018年9月15日改性环氧树脂胶粘剂10kg2018年9月15日角磨机2台2018年9月15日砂轮切割机1台2018年9月15日2、人员计划架子工电工碳纤维施工人员2人1人3人3、施工进度计划2018年9月15161718192021222324252627搭设脚手架打磨墙面粘贴碳纤维验收四、施工工艺技术1。碳纤维布技术参数产品型号强度级别克重(g/m2）理论厚度(mm）抗拉强度（MPa)弹性模量（GPa)伸长率（）CFS 200高强级2000.11134002401.7CFS300高强级3000。16734002401。7CFS-200高强级2000.11130002101.5CFS-300高强级3000.16730002101。52、施工工艺流程：混凝土表面清理碳纤维布下料制作碳纤维粘接挤配置涂胶粘贴碳纤维布粘贴碳纤维压条粘贴粗砂(必要时）3、施工方法:1）混凝土表面处理 按照设计要求部位放线,要求被粘部位混凝土表面打磨平整，应除去表面浮层，油污杂质，漏出混凝土结构层。转角处应进行转角处理，打磨成半径不小于20mm的圆弧,清理干净后保持干燥备用。2）找平处理 应按照施工工艺要求配置找平材料，对混凝土表面凹陷部位找平材料填充平整，不得有棱角。若遇转角,须将转角打磨弧形.3）涂刷底层树脂 应按照施工工艺规定配置粘接剂，采用滚筒刷刷底层胶，宜在底层树脂表面指触干燥后进行下一道工序。4)粘贴碳纤维布 应按照图纸要求尺寸裁剪布，按照施工工艺要配置浸渍树脂，并均匀涂抹在粘贴部位，将碳纤维布用手指轻压贴于粘贴部位,采用滚筒刷顺碳纤维布方向多次滚压，排除气泡，使浸渍胶充分浸透碳纤维,滚压时不得损伤碳纤维布。必要时，为方便表面抹灰，需要在碳纤维布表面撒粗砂或者豆石,也可在粘贴好的碳纤维表面刮腻子加以保护.5)养护 养护期间防止粉尘污染，并防止贴片部分受到硬性冲击.加固部位见下图：4、施工要求:1）、阳角要求：用金钢石角磨机打磨成圆弧，圆弧半径不小于20mm。2）、砼表面处理要求：将混凝土表面的疏松、软质、脆裂、松脱等缺陷清除达到表面坚实，如结构存在裂缝，及时向业主及监理汇报，及时采取措施.3）、碳纤维片材选用：300g/纤维布，碳纤维材料在运输、储存中不得受挤压，以免碳纤维受损，也不得直接日晒和雨淋,胶结材料应阴凉密闭储存.4）、施工环境要求：现场施工温度及湿度的现场实际勘测，达到施工要求时方可施工，本工程按要求，室内温度高于5，湿度低于85%,否则停止施工。5)、各工序的施工质量，由技术人员负责指导、监督，每一道工序完成后提请技术员检查、认可后，才能进行下道工序。碳纤维加固平面布置图五、 施工安全保证措施1、保障体系图1）安全保证体系;项目经理：郭建新 技术负责人：武江伟质检员：吴 瑞安全员：王 亮施工员：扬 陈碳纤维加固班组人员特种作业人员2） 环境保护体系；2。危险源辨识：碳纤维加固部位位于3楼6层电梯井边，存在的危险源有：高空坠物、触电伤害、机具伤人、高处作业坠落。序号危险源可能导致的事故分级控制措施1高空坠物顶部防护不到位交叉作业坠物伤人一级避免交叉作业施工工程中佩戴安全帽、顶部防护密实2触电伤害机具漏电保护措施不到位以及操作不当触电伤人一级用电前检查用电机具防护是否到位、漏电保护是否完好3机具伤人防护措施不到位、操作不当机具伤人一级使用机具前检查机具防护措施是否完善、产看机具使用说明书。4高处作业临边无防护、未佩戴安全带坠落一级按要求采取防护措施、佩戴安全带,并正确使用安全带。3.安全保障措施:1）进入现场的施工人员必须接受三级安全教育，经考试合格办理上岗资格证,方可上岗操作。所有作业人员必须参加项目部统一组织的安全教育活动.作业人员必须严格遵守劳动保护规定，正确佩带和使用个人防护用品。作业人员必须严格执行安全技术交底和班长班前讲话要求。交叉作业时，要有可靠的防护措施,不得伤害他人，也避免被他人伤害。2）任何作业人员不得擅自拆动施工现场的脚手架、防护设施、安全标志和警告牌，如必须拆动时须经施工现场安全负责人允许方可。3）作业人员除必须执行作业时间限制外，在作业过程中应自觉减少和消除噪声。4)搭设架体，必须有稳固的登高设备。高度超过2米时，必须搭设脚手架、施工平台及上人爬梯。5)照明采用低压照明电压36V。6）在脚手架或操作台上堆放材料时，应按规定码放平稳,防止脱落并不得超载。操作工具及模板连接件要随手放入工具袋内，严禁放在脚手架或操作台上。4.监测监控措施1)由于加固部位在电梯井道边，架子工搭设完架体每天要对架体进行检查维护。2)电工每天巡视用电线路，确保用电安全。3）碳纤维班组在打磨砼过程中打打磨厚度一般在2mm左右，确保不能损坏钢筋（钢筋保护层厚度20mm).六、施工管理及作业人员配备和分工 专职安全生产管理人员施工过程中，因施工部位处于电梯井道内，故应加强安全监控力度，现场安全员王亮负责安全监控.水平和垂直材料运输必须设置临时警戒区域,用红白三角小旗围栏.谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作，本小组机构组成、人员编制及责任分工如下：1、项目管理人员序号岗位/姓名人数施工管理范围1项目经理/郭建新1全面负责现场施工生产调度2技术负责/武江伟1解决现场存在的技术问题3施工员/魏杰1负责检查搭设质量问题及验收4安全员/王亮1责现场安全、文明施工管理与监督，检查架体2、专职安全生产管理人员序号岗位/姓名人数施工管理范围1项目经理/郭建新1全面负责现场施工安全生产2安全员/王亮1责现场安全、文明施工管理与监督,检查架体3技术负责/武江伟1解决现场存在的技术问题3、特种作业人员序号岗位/姓名证号工作范围1架子工/李飞T513025197308212352负责架体搭设及日常巡查2架子工/王琨T513025197501032396负责架体搭设3电工/王建军新A012016027809负责线路搭设及日常检查4、其他作业人员序号工种姓名工作范围1碳纤维加固人员王 强碳纤维加固2碳纤维加固人员刘国民碳纤维加固3碳纤维加固人员高 飞碳纤维加固七、验收要求1、验收标准:严格按照碳纤维片材加固修复混凝土技术规程CECS146:2003及混凝土结构加固技术规范（GB503672013)进行验收。2、验收程序：碳纤维班组自检（合格后)专业分包技术负责人（合格后）施工单位（合格后）监理验收（合格后）甲方。3、验收内容：1）、施工开始前应确认碳纤维布及配套树脂胶类粘接材料的产品合格证，产品质量出厂检验报告合格有效。2）、碳纤维加固施工过程中，基层打磨工程及底涂修补工程应进行隐性工程验收。3）、碳纤维粘贴完成，经过两天的养护达到初期硬化强度后，由有专业资质的检测公司对所粘贴的碳纤维的粘结力和粘结强度进行检测，要求达到2。1MPa即为合格。并出具相关的检测报告。4、验收人员：碳纤维加固完成要组织验收,验收人员包括:甲方 陈浩元、监理 刘明珠、施工单位 武江伟、碳纤维专业加工单位胡忠梁、徐东.八、应急预案1、目的提高整个项目组对事故的整体应急能力，确保意外发生的时候能有序的应急指挥，为有效、及时的抢救伤员,防止事故的扩大，减少经济损失，保护生态环境和资源，把事故降低到最小程度，制定本预案。2、应急领导小组及其职责应急领导小组：组长：郭建新 13699352816、副组长:王亮、武江伟成员：杨陈 、吕军全、李明、胡忠梁、徐东等构成。领导各单位应急小组的培训和演习工作，提高应变能力。当发生突发事故时，负责救险的人员及时到达现场，应急小组组长进行指挥，组织协调器材、车辆、通信，控制事故的扩大，并迅速向上级报告。3、应急物资和应急设备如下表：名称数量备注运输车1辆单架2付急救箱1付纱布、绷带、消毒水、创可贴等4、应急反应预案1)、事故报告程序：事故发生后,作业人员、班组长、现场负责人、项目部安全主管领导应逐级上报，并联络报警，组织抢救。2）、事故报告:事故发生后应逐级上报，一般为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故时，应立即向上级领导汇报，并在1小时内向上级主管部门作出书面报告。3）、现场事故应急处理：施工过程中可能发生的事故主要有:机具伤人、触电伤害、高空坠落、落物伤人等事故.机械伤害事故处理：由相关在场人员迅速切断机械电源；将人员救出后，立即检查可能的伤害部位,发现出血,应迅速采取止血措施，可在伤口近心端结扎，但应每半小时松开一次，避免坏死。动脉出血应用指压大腿根部股动脉止血；如有切断伤害，应寻找切断的部分,将其妥善保留；在急救医生到来后,应将伤员受伤原因和已经采取的救护措施详细告诉医生。触电伤害应急处理：当发生人身触电事故时，首先使触电者脱离危险源。迅速急救，关键是“快. 对于低压触电事故，如果触电地点附近有电源开关或插销，可立即拉开电源开关或拔下电源插头,以切断电源。可用有绝缘手柄的电工钳、干燥木柄的斧头、干燥木把的铁锹等切断电源线。也可采用干燥木板等绝缘物插入触电者身下，以隔离电源。触电者如果在高空作业时触电，断开电源时，要防止触电者摔下来造成二次伤害.人工呼吸是在触电者停止呼吸后应用的急救方法。各种人工呼吸方法中以口对口呼吸法效果最好，施行人工正呼吸前，应迅速将触电者身上妨碍呼吸的衣领、上衣等解开取出口腔内妨碍呼吸的食物，脱落的断齿、血块，粘液等,以免堵塞呼吸道，使触电者仰卧,并使其头部充分扣仰(可用一只于拖触电者颈后)，鼻孔朝上以利呼吸道畅通。高空坠落事故处理：迅速移走周围可能继续产生危险的坠落物、障碍物；为急救医生留出通道，使其可以最快到达伤员处;高空坠落不仅产生外伤，可能还产生内伤,不可急速移动或摇动伤员身体;应多人平托住伤员身体，缓慢将其放至于平坦的地面上；发现伤员呼吸障碍，应进行口对口的人工呼吸；发现出血，应迅速采取止血措施,可在伤口近心端结扎,但应每半小时松开一次,避免坏死。动脉出血应用指压大腿根部股动脉止血;在急救医生到来后，应将伤员受伤原因和已经采取的救护措施详细告诉医生。物体打击事故处理：迅速移走周围可能继续产生危险的坠落物、障碍物；为急救医生留出通道，使其可以最快到达伤员处;物体打击不仅产生外伤,可能还产生内伤，不可急速移动或摇动伤员身体;应多人平托住伤员身体,缓慢将其放至于平坦的地面上；发现伤员呼吸障碍，应进行口对口的人工呼吸；发现出血，应迅速采取止血措施，可在伤口近心端结扎，但应每半小时松开一次,避免坏死.动脉出血应用指压大腿根部股动脉止血;在急救医生到来后，应将伤员受伤原因和已经采取的救护措施详细告诉医生。 现场安排有专业架子工及电工，每天上午上班前巡视一遍架体及线路，下班后巡视一遍架体及线路，确保作业人员人身安全。 应急通信联络 项目经理：郭建新 电话：[phone] 安全员：王亮 电话:[phone] 医院救护中心：120 匪警：110 火警：119 通信联系方式在施工现场和营地的显要位置张贴，以便紧急情况下使用。 医院路线从新联路北京北路喀什西路乌鲁木齐市济困医院。送医路线图:九、安全和文明施工及扬尘治理1、配套树脂胶的原料密封贮存，远离火源,避免阳光直接照射。2、树脂胶配制现场必须保持通风良好,操作人员应穿工作服,戴防护口罩和手套，施工现场禁止打闹、嬉戏，严禁酒后作业。3、在剪力墙打磨过程中容易产生灰尘,采取措施为先将墙体湿润，然后进行打磨，尽量减少灰尘产生。碳纤维为导电材料，施工时远离电器设备和电源。4、工完场清,每天工作完成后及时清理现场。十、计算书及相关施工图纸。 见深圳市广泰建筑设计有限公司【信达绿城小区3号楼局部剪力墙加固项目】施工图纸。12
