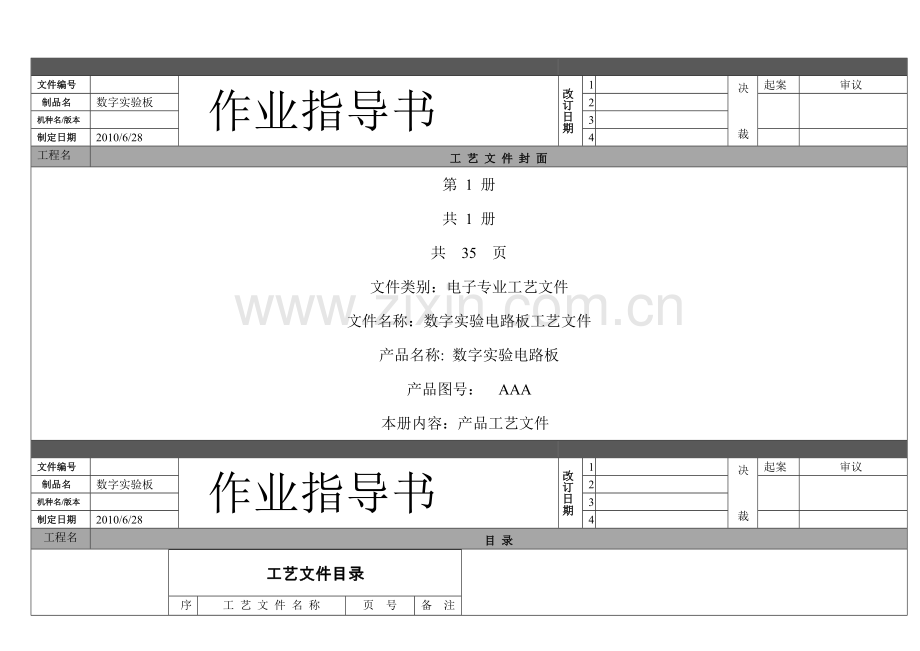

文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名工 艺 文 件 封 面第 1 册共 1 册共 35 页文件类别：电子专业工艺文件文件名称：数字实验电路板工艺文件产品名称: 数字实验电路板产品图号： AAA 本册内容：产品工艺文件文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名目 录工艺文件目录序号工 艺 文 件 名 称页 号备 注1封面12目录23工艺流程图34元器件清单45仪器仪表明细表56工艺过程表67工时消耗定额表78材料消耗定额表89手插1910手插21011手插31112手插41213手插51314手插61415手插71516手插检验1617焊接基础知识1718焊接18工艺文件目录序号工 艺 文 件 名 称页 号备 注19产品规范1920焊点检验12021焊点检验22122组装2223特殊元件安装2324贴片介绍2425品管抽样检查2526不合格实物图2627常见的不良焊点及其形成原因12728常见的不良焊点及其形成原因22829静电防护2930各站静电要求3031动态测试3132调试流程及常见问题3233维修站3334产品包装3435实训心得353636文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名工艺流程图工艺流程图 总装 线路板组装功能测试回流焊 焊后检查贴片检查 SMT贴片线路板补焊线路板焊接 插件检查元 器 件 预 成 型线路板 插 件 文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名元器件清单元 器 件 清 单序号器 件 类 型器 件 参 数数 量备 注1NE555芯片22SN74LS04芯片13CD4511BE芯片24轻触开关6*64.355IC座DIP1416电源座617三端稳压器L7805CV18六角铜柱10mm+6mm49测试座40PIN110贴片电容08051511贴片电阻06036012散热片15*1020132位共阴数码管114红色发光二极管915绿色发光二极管816拨动开关1317电位器118安规电容119二极管4007120保险管121电解电容470uF/25V 10uF/25V2文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名仪器仪表明细表仪器仪表明细表序号型 号名 称数 量备 注1高频信号发生器2示波器33V稳压电源4毫伏表5指针万用表6数字万用表文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名工艺过程表工艺过程表序号工位顺序号作业内容摘要备 注1插件1插入数码管，拨动开关,4511芯片2插件2插入发光二极管3插件3插入轻触开关，圆角型排座4插件4插入40PIN测试座5插件5插入波动开关6插件6插入电容，LED,电源座,三端稳压管，散热片7插件7插入555芯片,电容，电阻,74SL04芯片8插件检验检验整个电路板9浸焊印制电路板焊接10补焊1修补焊点11补焊2修补焊点12装硬件1装入电位器13装硬件2装入4个固定管柱14装硬件3装入螺帽15开 口量工作点、整机电流16基板调试调试各个模块17总装1装拉线，焊线18总装2焊喇叭线,整理，进壳19整机调试1调试电源部分20整机调试2调试数码显示和LED显示文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名工艺消耗定额表工时消耗定额表序号工序名称工时数/s数 量备 注1插件1522插件2533插件3644插件4765插件5546插件6657插件7438插件检验619浸焊8110补焊17111补焊26112装硬件15113装硬件25114装硬件35115开 口6116基板调试8117总装18118总装28119整机调试18120整机调试281文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名材料消耗定额表材料消耗定额表序号型 号名 称数 量备 注1NE555芯片22SN74LS04芯片13CD4511BE芯片246*64。3轻触开关55DIP14IC座166电源座17L7805CV三端稳压器1810mm+6mm六角铜柱4940PIN测试座1100805贴片电容15110603贴片电阻60121510*20散热片132位共阴数码管114红色发光二极管915绿色发光二极管816拨动开关1317电位器118安规电容1194007二极管120保险管1文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名手 插 1操 作 顺 序 及 方 法注意事项及处理方法1、 核对产品（线路板的型号是否与工艺文件所指型号规格相同）2、 确定本工位所使用的资材和工具3、 操作时必须戴防静电腕带4、 领取电路带及本工位所需元件放入料盒中5、 随时保持工作台清洁作业顺序；1如图所示位置插装本工位元件2固定线路板与夹具中3将元器件按图示为时插入线路板中（注意极性）4将本工位的元器件进行焊接（注意锡量及加热时间防止虚焊）5检验本工序及上道工序无误转入下到工序使用资材名NO资材名位号材料描述规格数量1CD4511BE 1、2集成芯片22LG4021AH3 数码管13K4拨动开关11、 集成芯片，数码管查到位且正确2、 材料盒元件要和料盒中的料型号一致，定时定量投放元器件3、 元件插装时应对元件编号再次确认4、 当元件中出现不良元件放到废料盒中与良品分离放置5、 发现异常现象不能解决及时通知主管人员文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名手 插 2操 作 顺 序 及 方 法注意事项及处理方法作业前准备事项1核对产品（线路板的型号是否与工艺文件所指型号规格相同）2确定本工位所使用的资材和工具3操作时必须戴防静电腕带4领取电路带及本工位所需元件放入料盒中5随时保持工作台清洁作业顺序；1如图所示箭头位置插装本工位元件2固定线路板与夹具中3将元器件按图示为时插入线路板中（注意极性)4将本工位的元器件进行焊接（注意锡量及加热时间防止虚焊）检验本工序及上道工序无误转入下到工序使用资材名NO资材名位号材料描述规格数量4LED (红) 5 6发光二极管385LED（绿）7 8 发光二极管386、 发光二极管查到位且正确7、 材料盒元件要和料盒中的料型号一致，定时定量投放元器件8、 元件插装时应对元件编号再次确认9、 当元件中出现不良元件放到废料盒中与良品分离放置10。发现异常现象不能解决及时通知主管人员文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名手 插 3操 作 顺 序 及 方 法注意事项及处理方法作业前准备事项1核对产品（线路板的型号是否与工艺文件所指型号规格相同）2确定本工位所使用的资材和工具3操作时必须戴防静电腕带4领取电路带及本工位所需元件放入料盒中5随时保持工作台清洁作业顺序；6如图所示箭头位置插装本工位元件7固定线路板与夹具中8将元器件按图示为时插入线路板中（注意极性）9将本工位的元器件进行焊接（注意锡量及加热时间防止虚焊）检验本工序及上道工序无误转入下到工序 使用资材名NO资材名位号材料描述规格数量6圆角型排座 947轻触开关106*6*4.3411、排座，轻触开关查到位且正确12、材料盒元件要和料盒中的料型号一致，定时定量投放元器件13、元件插装时应对元件编号再次确认14、当元件中出现不良元件放到废料盒中与良品分离放置15、发现异常现象不能解决及时通知主管人员文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名手 插 4操 作 顺 序 及 方 法注意事项及处理方法作业前准备事项1核对产品（线路板的型号是否与工艺文件所指型号规格相同）2确定本工位所使用的资材和工具3操作时必须戴防静电腕带4领取电路带及本工位所需元件放入料盒中5随时保持工作台清洁作业顺序；1如图所示箭头位置插装本工位元件2固定线路板与夹具中3将元器件按图示为时插入线路板中(注意极性）4将本工位的元器件进行焊接（注意锡量及加热时间防止虚焊)检验本工序及上道工序无误转入下到工序 使用资材名NO资材名位号材料描述规格数量8测试座 1140PIN116、 测试座查到位且正确17、 材料盒元件要和料盒中的料型号一致,定时定量投放元器件18、 元件插装时应对元件编号再次确认19、 当元件中出现不良元件放到废料盒中与良品分离放置20、 发现异常现象不能解决及时通知主管人员文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名手 插 5操 作 顺 序 及 方 法注意事项及处理方法作业前准备事项1核对产品（线路板的型号是否与工艺文件所指型号规格相同)2确定本工位所使用的资材和工具3操作时必须戴防静电腕带4领取电路带及本工位所需元件放入料盒中5随时保持工作台清洁作业顺序；1如图所示箭头位置插装本工位元件2固定线路板与夹具中3将元器件按图示为时插入线路板中(注意极性）4将本工位的元器件进行焊接（注意锡量及加热时间防止虚焊)检验本工序及上道工序无误转入吓到工序使用资材名NO资材名位号材料描述规格数量9拨动开关 1212注意事项及处理方法21拨动开关查到位且正确22材料盒元件要和料盒中的料型号一致，定时定量投放元器件23元件插装时应对元件编号再次确认24当元件中出现不良元件放到废料盒中与良品分离放置25发现异常现象不能解决及时通知主管人员文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名手 插 6操 作 顺 序 及 方 法注意事项及处理方法作业前准备事项1核对产品(线路板的型号是否与工艺文件所指型号规格相同）2确定本工位所使用的资材和工具3操作时必须戴防静电腕带4领取电路带及本工位所需元件放入料盒中5随时保持工作台清洁作业顺序；1如图所示箭头位置插装本工位元件2固定线路板与夹具中3将元器件按图示为时插入线路板中（注意极性）4将本工位的元器件进行焊接(注意锡量及加热时间防止虚焊)检验本工序及上道工序无误转入下到工序使用资材名NO资材名位号材料描述规格数量10电容13470uF211拨动开关14112LED15红 113电源座16114二极管174148115三端稳压器18L7805CV116散热片19126、 电容，二极管，LED等查到位且正确27、 材料盒元件要和料盒中的料型号一致,定时定量投放元器件28、 元件插装时应对元件编号再次确认29、 当元件中出现不良元件放到废料盒中与良品分离放置30、发现异常现象不能解决及时通知主管人员文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名手 插 7操 作 顺 序 及 方 法注意事项及处理方法作业前准备事项1核对产品（线路板的型号是否与工艺文件所指型号规格相同）2确定本工位所使用的资材和工具3操作时必须戴防静电腕带4领取电路带及本工位所需元件放入料盒中5随时保持工作台清洁作业顺序；1如图所示箭头位置插装本工位元件2固定线路板与夹具中3将元器件按图示为时插入线路板中(注意极性)4将本工位的元器件进行焊接（注意锡量及加热时间防止虚焊)检验本工序及上道工序无误转入下到工序 使用资材名NO资材名位号材料描述规格数量17电位器20118轻触开关21664。3119集成芯片2274S04120电阻231K421电解电容2410uF122独石电容25103323安规电容26100124集成芯片27555231、芯片，电容，电阻等查到位且正确32、材料盒元件要和料盒中的料型号一致，定时定量投放元器件33、元件插装时应对元件编号再次确认34、当元件中出现不良元件放到废料盒中与良品分离放置35、发现异常现象不能解决及时通知主管人员文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名手 插 检 验操 作 顺 序 及 方 法注意事项及处理方法作业前准备事项1核对产品(线路板的型号是否与工艺文件所指型号规格相同）2确定本工位所使用的资材和工具3操作时必须戴防静电腕带4领取电路带及本工位所需元件放入料盒中5随时保持工作台清洁作业顺序；1如图所示箭头位置插装本工位元件2固定线路板与夹具中3将元器件按图示为时插入线路板中(注意极性）4将本工位的元器件进行焊接（注意锡量及加热时间防止虚焊）5检验本工序及上道工序无误转入下到工序 使用资材名NO资材名位号材料描述规格数量1集成芯片 152数码管213电阻344电容475开关5146LED6177稳压器718排座8536、 各元器件查到位且正确37、 材料盒元件要和料盒中的料型号一致，定时定量投放元器件38、 元件插装时应对元件编号再次确认39、 当元件中出现不良元件放到废料盒中与良品分离放置40、发现异常现象不能解决及时通知主管人员文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名焊接基础知识、手工焊接技术：使用手工电烙铁进行焊接，掌握起来并不困难,但是要有一定的技术要领。长期从事电子产品生产的人们总结出了焊接的四个要素：材料、工具、方式、方法及操作者.、焊接操作的正确姿势：掌握正确的操作姿势,可以保证操作者的身心健康,减轻劳动伤害,为减少焊齐加热时挥发出的化学物质对人的危害，减少有害气体的吸入量，一般情况下，烙铁到鼻子的距离应不少于20CM,通常以30CM为宜。、焊接操作的基本步骤：（1）、准备施焊；左手拿焊丝,右手握烙铁，进入备焊状态。要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。（2)、加热焊件;烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约12秒钟。对于在印制板上焊接件来说，要注意使烙铁同时接触焊盘的元器件的引线。（3）、送入焊丝；焊接的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。(4)、移开焊丝；当焊锡丝熔化一定量后,立即向左上450 方向移开焊锡丝。(5）、移开烙铁；焊锡浸润焊盘的焊部位以后,向右上450方向移开烙铁，结束焊接。从第三步开始到第五步结束，时间大约13秒钟。、焊接温度与加热时间适当的温度对形成良好的焊点是必不可少的。经过试验得出，烙铁头在焊件上停留的时间与焊件温度的升高是正比关系.同样的烙铁，加热不同热容量的焊件时，想达到同样的焊接温度,可以通过控制加热时间来实现。但在实践中又不能仅仅依此关系决定加热时间。例如，用小功率烙铁加热较大的焊件时，无论烙铁停留的时间多长，焊件的温度也上不去，原因是烙铁的供热容量小于焊件和烙铁在空气中散失的热量。此外,为防止内部过热损坏,有些元器件也不允许长期加热，过量的加热，除有可能造成元器件损坏以外,还有如下危害和外部特征:（1）焊点外观差。如果焊锡已经浸润焊件以后还继续进行过量的加热，将使助焊剂全部挥发完,造成熔态焊锡过热；当烙铁离开时容易拉锡尖,同时焊点表面发白，出现粗糙颗粒,失去光泽。（2)高温造成所加松香焊剂的分解碳化。松香一般在210开始分解，不仅失去助焊剂的作用，而且造成焊点夹渣而形成缺陷。如果在焊接中发现松香发黑，肯定是加热时间过长所致。（3）过量的受热会坏印制板上铜箔的粘合层，导致铜箔焊盘的剥落。因此，在适当的加热时间里，准确掌握加热火候是优质焊接的关键。、焊接操作的具体手法(1） 保持烙铁头的清洁。（2） 靠增加接触面积快传热。（3） 加热要靠焊锡桥（4） 烙铁撤离有讲究（5）焊锡用量要适中文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名焊 接操 作 顺 序 及 方 法注意事项及处理方法作业前准备事项1焊接条件 1.1被焊件端子必须具备可焊性.1。2被焊金属表面保持清洁。1.3具有适当的焊接温度280350摄氏度。1.4具有合适的焊接时间（3秒中)，反复焊接次数不得超过三次，要一次成形。2焊点的基本要求2。1具有良好的导电性.2。2焊点上的焊料要适当。2。3具有良好的机械强度.2。4焊点光泽、亮度、颜色有一定要求。要求:有特殊的光泽和良好颜色；在光泽和高度及颜色上不应有凹凸不平和明暗等明显的缺陷。 2。5焊点不应有拉尖、缺锡、锡珠等现象. 2.6焊点上不应有污物,要求干净。 2。7焊接要求一次成形。 2.8焊盘不要翘曲、脱落。 3应避免常见的焊点缺陷如:拉尖、桥连、虚焊、针孔、结晶松散等。 4操作者应认真填写工位记录。 1移开烙铁头的时间、方向和速度，决定着焊接点的焊接质量，正确的方法是先慢后快，烙铁头移开沿45角方向移动,及时清理烙铁头。 4 通孔内部的锡扩散状态： 通孔内部填70%以上锡为合格品，否则为虚焊不允许。 合格品 即填料大于70以上或 不合格品 即填料小于70%或 看不见已经贯通的空隙(图1）能看见已经贯通的空隙（图2） 5 引脚形态为“L”型的器件： 5.1 焊点面积：在引脚底部全面的形成焊点时为合格,如下图. 焊锡高度大于集成块引脚高度的1/3以上。 焊锡扩散到此处不合格.。 文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名产品规范焊接规范（1）元器件的弯曲成形：为了使元器件在印制板上的装配排列整齐并便于焊接，在安装前通常采用手工或专用机械把元器件引线弯曲成一定的形状。为了避免元器件的损坏、元器件整形时应注意以下几点：1、引线弯曲时的最小半径不得小于引线直径的2倍，不能 “打死弯”;2、引线弯曲处距离元器件本体至少在2mm以上,绝对不能从引线的根部开始打弯。对于那些容易崩裂的玻璃封装的元器件，引线成形时尤其要注意这一点。3、剪切成形的元器件必须注意外观一定要美观，不要有毛刺. 4、具体元器件规范见附表。(2）元器件的插装元器件安装到印制板上,无论是卧式安装还是立式安装，这两种方式都应该使元器件的引线尽可能短一些。在单面印制板上卧式装配时，小功率元器件总是平行地紧贴板面；在双面板上，元器件则可以离开板面约12mm，避免因元器件发热而减轻铜箔对基板的附着力，并防止元器件的裸露部分同印制导线短路。安装元器件时应注意以下原则：1、装配时，应该先安装那些需要机械固定的元器件，如功率器件的散热器、支架、卡子等等，然后再安装靠焊接固定的元器件.否则，就会在机械紧固时，使印制板受力娈形而损坏其它元器件。2、各种元器件的安装,应该使它们的标记（用色码或字符标注的数值、精度等）朝左和朝下，并注意标记读数方向的一致(从左到右)；卧式安装的元器件，尽量使两端的引线的长度相等对称，元器件放在两孔中央，排列要整齐.有极性的元件要保证方向正确。3、元器件在印制板上立式安装时，单位面积上容纳的元器件较多，适合于机壳内的空间较小、元器件紧凑密集的产品。但立式装配的机械性能较差，抗振能力弱，如果元器件倾斜,就有可能接触临近元器件而造成短路。为了使引线相互隔离,往往采用加绝缘管的方法。在同一个电子产品中,元器件各条引线所加的绝缘管的颜色应该一致，便于区别不同的电极.清洗电路板规范(）、 清洗电路板分两道工序完成第一步：对焊接完成的PCB用牙刷除去焊锡渣、松香、灰尘等污渍。在清洗过程中，操作员只允许用手套拿住PCB的两侧,在清洗剂未干透之前，不要用手触摸PCB，以出现手指纹。第二步：在首次清理后,使用防静电牙刷进行二次清理。操作时需在清洗台上进行操作，PCB呈30至45放置，清洗时要求方向一致，至上而下的进行操作，且等清洗剂完全挥发后再放回存放区.（)、 所有生产的PCB，精密电位器、碳墨电位、双刀双掷开关帽须等易腐蚀的元器件在将PCB清洗完后再安装。清洗时要注意刷板水不能流到正面,更不能流到PCB正面的双刀双掷开关等易腐蚀的元器件上。特别是小PCB清洗时刷板水不能流到正面，如流到正面须及时用干净刷板水清洗干净。（)、 将所有有贴片器件的PCB贴片焊接完成后，先清洗再焊接插件元器件，在清洗贴片元器件时，不能太用力,以免将正面的贴片元件损坏（）、 在补料后，如果补料元件与双刀双掷开关等易腐蚀元件挨的比较近时,可以用棉签蘸刷板小后将PCB清洗干净.（）、 所有的PCB清洗必须在清洗台上进行，在清洗后不应有松香、刷板水的痕迹，PCB光滑无污渍文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名焊 点 检 验1操 作 顺 序 及 方 法注意事项及处理方法作业前准备事项1焊接条件 1.1被焊件端子必须具备可焊性。1。2被焊金属表面保持清洁。1.3具有适当的焊接温度280350摄氏度。1。4具有合适的焊接时间（3秒中）,反复焊接次数不得超过三次，要一次成形。2焊点的基本要求2。1具有良好的导电性。2.2焊点上的焊料要适当。2。3具有良好的机械强度。2。4焊点光泽、亮度、颜色有一定要求。要求：有特殊的光泽和良好颜色；在光泽和高度及颜色上不应有凹凸不平和明暗等明显的缺陷。 2.5焊点不应有拉尖、缺锡、锡珠等现象。 2.6焊点上不应有污物，要求干净. 2。7焊接要求一次成形。 2。8焊盘不要翘曲、脱落. 3应避免常见的焊点缺陷如：拉尖、桥连、虚焊、针孔、结晶松散等。 4操作者应认真填写工位记录。 1移开烙铁头的时间、方向和速度，决定着焊接点的焊接质量，正确的方法是先慢后快，烙铁头移开沿45角方向移动，及时清理烙铁头。 4 通孔内部的锡扩散状态： 通孔内部填70%以上锡为合格品，否则为虚焊不允许。 合格品 即填料大于70%以上或 不合格品 即填料小于70或 看不见已经贯通的空隙(图1)能看见已经贯通的空隙（图2） 5 引脚形态为“L型的器件： 5.1 焊点面积:在引脚底部全面的形成焊点时为合格，如下图。 焊锡高度大于集成块引脚高度的1/3以上. 焊锡扩散到此处不合格。 文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名焊 点 检 验2操 作 顺 序 及 方 法注意事项及处理方法作业前准备事项1核对产品（线路板的型号是否与工艺文件所指型号规格相同）2确定本工位所使用的资材和工具3操作时必须戴防静电腕带4领取电路带及本工位所需元件放入料盒中5随时保持工作台清洁作业顺序；1如图所示箭头位置插装本工位元件2固定线路板与夹具中3将元器件按图示为时插入线路板中(注意极性)4将本工位的元器件进行焊接（注意锡量及加热时间防止虚焊）5检验本工序及上道工序无误转入吓到 使用资材名NO资材名位号材料描述规格数量1插线孔 1092元器件焊点1943贴片元件7651、 电阻电容查到位且正确52、 材料盒元件要和料盒中的料型号一致,定时定量投放元器件53、 元件插装时应对元件编号再次确认54、 当元件中出现不良元件放到废料盒中与良品分离放置55、发现异常现象不能解决及时通知主管人员文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名组装操 作 顺 序 及 方 法注意事项及处理方法六角管柱和螺帽固定电位器固定作业前准备事项1核对产品（线路板的型号是否与工艺文件所指型号规格相同）2确定本工位所使用的资材和工具3操作时必须戴防静电腕带4领取电路带及本工位所需元件放入料盒中5随时保持工作台清洁作业顺序；1如图所示箭头位置插装本工位元件2固定线路板与夹具中3将元器件按图示为时插入线路板中（注意极性)4将本工位的元器件进行焊接（注意锡量及加热时间防止虚焊）5检验本工序及上道工序无误转入下到工序 使用资材名NO资材名位号材料描述规格数量1六角管柱 442螺冒443电位器固定1140、 各元器件查到位且正确41、 材料盒元件要和料盒中的料型号一致，定时定量投放元器件42、 元件插装时应对元件编号再次确认43、 当元件中出现不良元件放到废料盒中与良品分离放置40、发现异常现象不能解决及时通知主管人员文件编号作业指导书改订日期1决 裁起案 审议制品名数字实验板2机种名/版本3制定日期2010/6/284工程名特殊元器件的安装1集成电路的安装 集成电路在大多数应用场合都是直接焊接到PCB上的,但不少产品为了调整、升级、维护方便，常采用先焊接IC座再安装集成电路的安装方式.对集成电路的安装还可以选择集成电路插座。集成电路的安装要点如下:（1) 防静电(2）找方位(3)匀施力2电位器的安装电位器的安装根据其使用的要求一般应注意两点：1）有锁紧装置时的安装这里指对电位器芯轴的锁紧。芯轴位置是可变的，能影响电阻值。在安装时由固定螺母将电位器固定在装置板上,用紧锁螺母将芯轴锁定。图817为有锁紧装置的电位器的安装.2） 有定位要求时的安装如图8-18有定位要求的电位器安装中，应保证旋钮拧到左极端位置
