水塔人工拆除施工方案.doc

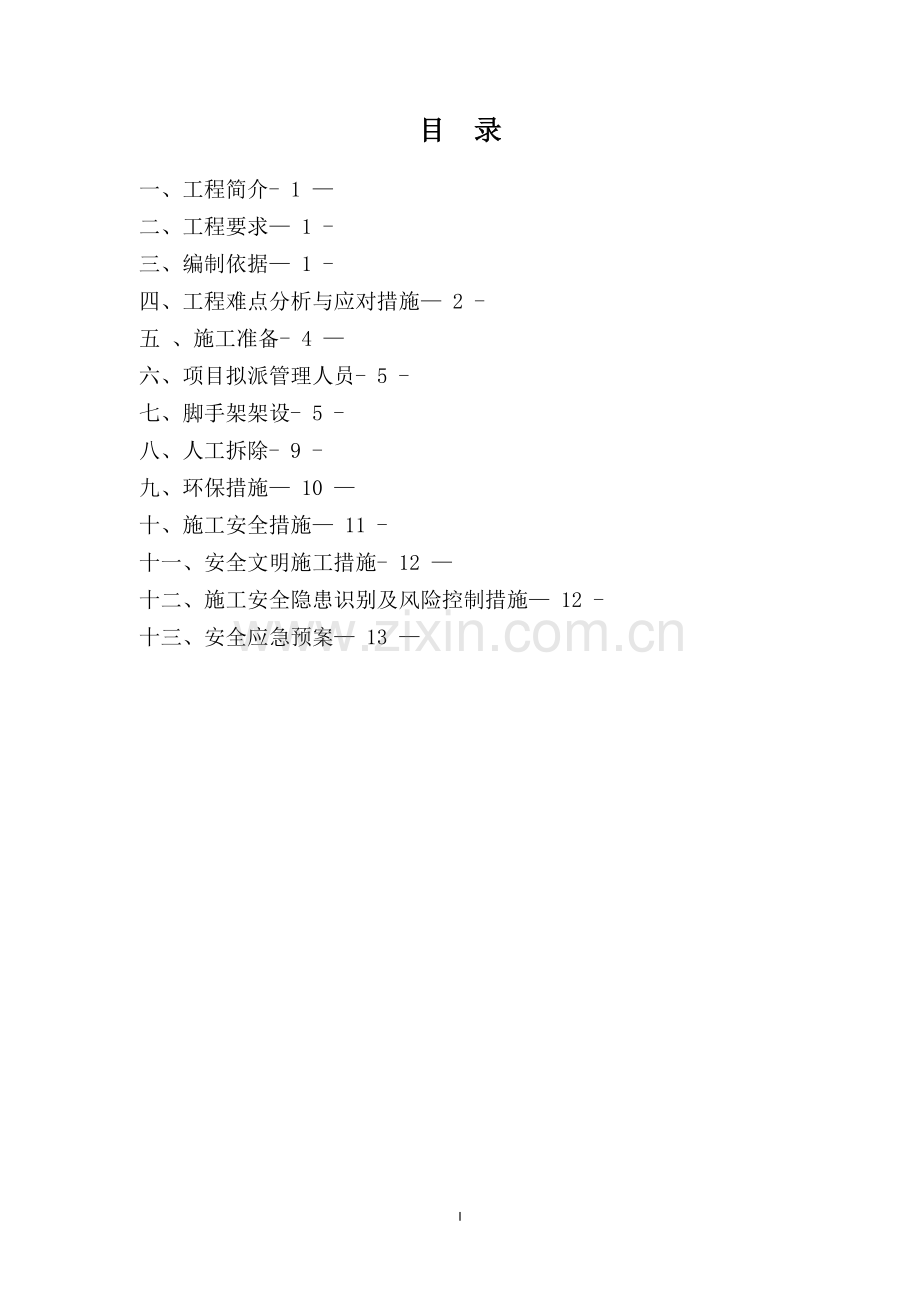

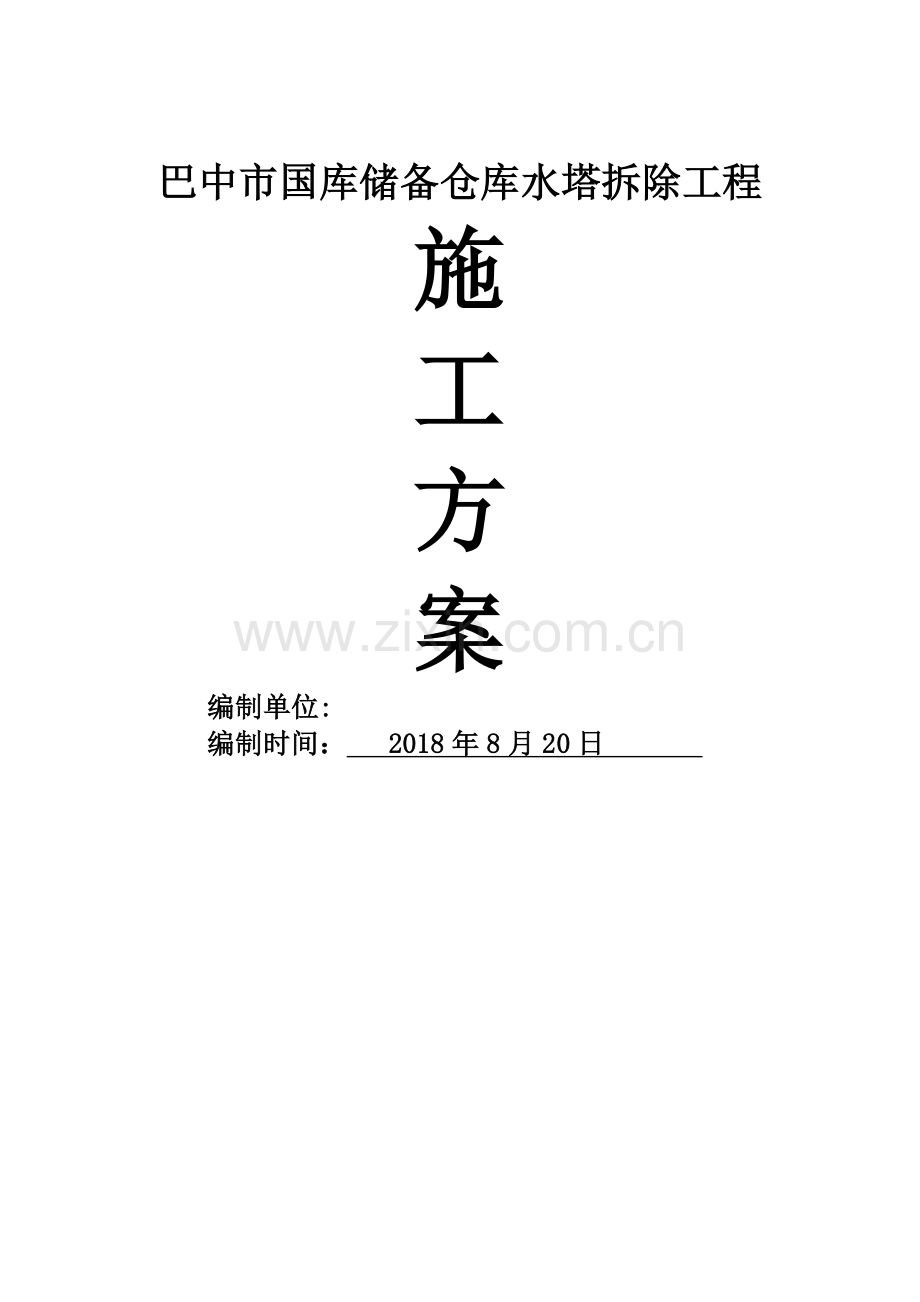

巴中市国库储备仓库水塔拆除工程施工方案编制单位:编制时间： 2018年8月20日 33目 录一、工程简介- 1 二、工程要求 1 -三、编制依据 1 -四、工程难点分析与应对措施 2 -五 、施工准备- 4 六、项目拟派管理人员- 5 -七、脚手架架设- 5 -八、人工拆除- 9 -九、环保措施 10 十、施工安全措施 11 -十一、安全文明施工措施- 12 十二、施工安全隐患识别及风险控制措施 12 -十三、安全应急预案 13 33水塔拆除工程施工方案一、工程简介本拆除项目位于巴中市国库储备仓库内的一座砖混结构水塔(下部圆形塔身为烧结标砖砌筑，上部塔顶水池为现浇钢筋混凝土结构).该水塔的高大约15m,底座塔身直径约6m，上部塔顶水箱直径约8米。水塔周边情况： 1、东侧毗邻的构筑物（水池、钢形油罐体），水平间隔距离约58米，应采取防护措施，避免拆除水池时产生坠落物砸坏水池、钢形油罐体;2、南侧5米左右为主干道道路护坡，应采取防护措施，避免拆除水池时产生坠落物飞溅至主干道，砸到行人和车辆;3、水塔塔身下部还有一根消防管和两根油管，应采取混凝土包管或钢盖板护管等措施，避免拆除水池时落物破坏管道等。二、工程要求（1)本构筑物位于北路华府小区背侧，施工中必须严格控制扬尘、噪音，防止污染环境，严格执行相关法规和标准,避免民扰事情发生； (2）施工必须做好安全防护措施，确保周边正常秩序,必须保护毗邻构筑物、行人及车辆安全;（3）确保施工质量、施工安全,达到甲方合格满意要求。三、编制依据经过现场勘查,综合考虑拆除施工安全、施工进度等要求,结合本公司将采取科学管理，投入先进的专业设备和高素质的专业施工队伍,以及完成类似工程的丰富经验,确保安全高效的完成水塔拆除任务，安全、快速、高效为本次拆除施工的中心。编制依据参考规范及文件如下:建筑施工高处作业安全技术规范(JGJ8091）水塔工程施工及验收规范(GB50078-2008)建筑拆除工程安全技术规范（JGJ147-2004) 施工现场临时用电安全技术规范(JGJ46-2005)扣件式钢管脚手架安全技术规范（JGJ1302001）其它相关专业规范及行业标准.四、工程难点分析与应对措施难点一 人工高空拆除安全风险加大水塔高约15米，人工在高空拆除作业安全风险极大,既要保证拆除人员的安全，又要规避坠落物的落地范围(防止坠入主干道道路）。难点二水塔塔顶非常坚固水塔塔顶为钢筋混凝土现浇结构，人工操作风镐破碎拆除钢筋混凝土时钢筋混凝土的自身强度阻力较大，增大了作业难度。难点三周边环境特殊周边的北路华府小区已有住户入住，拆除时必须采取可靠的防尘和降噪措施。 经过研究以上施工难点，我们采取以下措施来解决，在实践中还要根据现场情况进一步补充完善:（1）尽量使操作人员站在安全可靠的脚手架上操作，配备好防护装置.（2）安全防护；搭设水塔贴壁式脚手架,作业层外侧设置两道护拦，内侧设置牢固的档脚板，作业层下面挂两道平网;（3）架体采用2000目安全网封闭，作业层挂双层网,阻挡粉尘扩散，拆除前向拆除部位洒水、渗水，拆除时跟随喷水降尘。(4)拆除水塔的渣土尽量全部落入水塔支筒内,严禁向外坠落。（5）针对水塔塔顶钢筋混凝土坚固人工拆除难度大的特点，采取加强风压措施.考虑目前的空压机送风管均为橡胶制品，当距离较高、较长时，胶皮管的膨胀量使空压机的功率衰减，造成风压不足，因此我们将钢管包在送风管外，并垂直捆绑在脚手架上，有效地减少了送风阻力，提高了风压，使人工拆除水塔塔顶钢筋混凝土效率大幅提高.加强施工人员管理措施:（1)施工前，应逐级进行安全技术教育及交底,落实所有安全技术措施和人身防护用品,未经落实时不得进行施工.(2）高处作业中的安全标志、工具、仪表、电气设施和各种设备，必须在施工前加以检查，确认其完好，方能投入使用.（3）攀登和悬空高处作业人员及搭设高处作业安全设施的人员，必须经过专业技术培训及专业考试合格，持证上岗，并必须定期进行体格检查。(4）施工中对高处作业的安全技术设施，发现有缺陷和隐患时，必须及时解决；危及人身安全时，必须停止作业.（5）施工作业场所有坠落可能的物件，应先行撤除或加以固定。（6）高处作业中所用的物料,均应堆放平稳，不妨碍通行和装卸。工具应随手放入工具袋;作业中的走道、通道板和登高用具，应随时清扫干净;拆卸下的物件及余料和废料均应及时清理运走,不得任意乱置或向下丢弃。传递物件禁止抛掷。（7）对进行高处作业的高耸建筑物,应事先设置避雷设施。遇有六级以下强风、浓雾等恶劣气候,不得进行露天攀登与悬空高处作业。暴风雪及台风暴雨后，应对高处作业安全设施逐一加以检查,发现有松动、变形、损坏或脱落等现象，应立即修理完善。五 、施工准备1、技术准备工作a)首先熟悉水塔拆除部分的结构,弄清建筑物周边情况、水电及设备管道情况,以及其他地下隐蔽设施情况. b)对施工人员进行安全技术交底，加强安全意识。 c）勘查施工现场，熟悉周围环境、场地、道路、水电设备管路、建筑物等情况.这样不影响国库储备仓库正常运行及周围建筑设施。2、现场准备1)、施工现场进行封闭作业，确保非施工人员不能进入施工现场。搭设围挡应按照甲方指定围挡的位置布置，另外还要根据施工安全需要补充,并充分利用原围墙，最终达到现场封闭作用。考虑施工场所的特殊地理位置,搭设硬质围挡应增设抗风措施，避免围挡被风刮倒伤及行人、车辆。2）、抗风围挡搭设方法如下:a.围挡一般采用压型铁皮，用铅丝捆绑固定在钢管架子上；b.围挡的架子设上下2道纵向水平杆，下横杆离地面20cm，上横杆距围挡上沿40cm,每隔4m设置一根立杆 、一根横向水平杆以及一根与地面成60度角斜撑，形成三角稳定结构 。为了加强稳定,还必须设置扫地杆;c。避免大风刮倒措施：在扫地杆外侧每隔6米设置一根地锚,地锚可用500mm12螺纹钢制作,插入地面400mm，露出地面部分应紧紧挡住扫地杆,然后用16铅丝将地锚与上横杆拉结，当围挡背侧迎风时起到稳定作用；d.在围挡不同方位的明显处设立警示牌，或张贴安全警示标牌，并于围挡的拐角处设置红色警示灯。2、进出口设专职保卫站岗，保证安全。所有施工人员应按照要求办理进场人员登记,并办理出入证,随身携带。3、做好宣传标识，在施工现场周边，以及院内施工车辆路经之处，凡涉及安全的部位，都应设置醒目的安全标识牌;标识牌要规范化，符合相关法规标准;六、项目拟派管理人员项目经理：负责行政管理、工程质量、工期、合约、对外关系、安全生产、文明施工、环境保护等全面工作,其主要工作为对整个项目的宏观调控。负责施工现场的组织管理工作，是现场施工的总负责人。项目技术负责人:负责工程技术、质量管理，监控制施工技术施工工艺，组织制定专项施工方案,现场交底,指挥关键部位的拆除工作,本工程拆除施工方的技术责任人。施工员：下属各施工班组，负责该项目的施工安排,施工技术问题，工种管理问题，日常施工布署，质量管理.安全员：负责安全交底、安全培训,协同技术负责人制定各项安全措施并进行检察、落实，是现场安全管理者。保管员：负责施工现场的物资供给、生活管理、设备、材料，负责对进入现场的材料进行保管、登记出入库制单，领用签字,常用工具维修保养等。七、脚手架架设水塔结构高约15m,搭设外脚手架高度按17m考虑,根据JGJ1302001扣件式钢管脚手架的安全技术要求。本脚手架分为两部分，支筒部分搭设全封双排落地式钢管架，内外立杆间距0。9m,纵向立杆间距应根据支筒直径每侧平均布置5根，跨距约1。65m,水平杆步距1。8m.水箱部分采用外挑架，由水箱底部的钢管架设置三角式悬挑支撑结构，然后在其上面搭设双排悬挑钢管架，立杆、横杆布置尺寸与支筒的落地脚手架相同。水塔的整体脚手架搭设方法如下面示意图：【水塔脚手架示意图】7。1、脚手架的材料准备1)脚手架所有钢管均采用483.5的钢管，重量控制在每根25kg以内，便于操作。2）所用钢管应表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、断面等的偏差均应符合规范要求.所用旧钢管表面锈蚀深度、弯曲变形程度应符合规范规定。所有钢管均应涂刷色标。3）所用扣件应使用正规厂家产品,扣件使用前应进行检查，有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换.4）脚手板宜采用木跳板，木跳板应完好无破损。5）所有构配件应按品种、规格分类,推放整齐、平稳，堆放场地不得有积水。6）所有进场钢管、扣件、脚手板必须进行检查验收，不合格产品不得使用于本工程。7）搭设前进行安全技术交底。施工员应按施工方案有关脚手架搭设的要求，逐级向架设和使用人员进安全技术交底。8)搭设前清除地面杂物,平整搭设场地,并使排水畅通。7。2、架子搭设工艺1）先将道路进行清理,然后组织人工将水塔周围清理，活动碎块全部清理干净,地面压实、平整，为脚手架搭作好准备；2）当前期准备工作完成后，组织人工沿水塔搭设脚手架平台.脚手架为双排井字架，搭设高度超过水塔1m即可，外挂密目网,从上至下进行全封闭,防护必须满足从上至下全部双层封闭，确保无碎砖块下落.立杆实行双抱杆，横杆每步高度为1.8m,立杆纵距1。65米.横杆应支筒壁紧贴，以保证架体的稳定性；a）搭设顺序：铺设厚50mm，宽200mm以上的黄花松垫板立杆大横杆小横杆-脚手板铺设-上层立杆-横杆水平拉结剪刀撑挂安全网安卸载钢丝绳。b）架子搭设采用48钢管双排立杆，立杆排距0。9m间距1.6m,横杆步距1。8m,排木间距2m.c）水塔上须在支筒和水箱下壳外皮，分层搭设操作平台，其做法用脚手板铺在钢管上，并与钢管用铅丝捆绑固定。圆周四角空隙再补充斜铺踏板，形成八角外圆操作平台.平台与水塔之间缝隙用织物封堵。架子的作业层应设置防护栏和护脚板.d）架体最外层全部用密目安全网封闭，安全网之间必须连接牢固，封闭严密,并与架体固定。安全网、密目式安全网必须符合标准.在每隔10m填封一道平网,其余各层随施工作业层及下层铺设，上层作业下层防护，施工荷载不大于2KN/ m.e)架子上部必须采取有效的避雷措施。7。3架子搭设要求 必须由专业架子工队伍持上岗证搭设，搭设前须对水塔实地测量尺寸，考察地面情况，严格按照建筑施工扣件式钢管脚手架安全技术规范的要求，由专业技术人员计算荷载、设计结构尺寸，再根据附图的搭设方案核准具体尺寸后实施。脚手架必须经专业技术人员会同架子工工长验收合格后方可使用,并经常检查，发现角度变化立即加固。7。4架子拆卸随着水塔拆除进程需要拆卸架子。 a）架子拆卸前必须对作业人员进行安全交底，全面检查支撑体系、扣件、连接件是否符合安全要求；b）清除脚手架上的杂物及地面障碍物;c）拆除上部脚手架时必须保留为操作而保留的1。2米护栏高度,逐层拆除，高差不大于2步，如大于2步应设置与主体连接固，当拆至下部最后一根长钢管高度,应在适当位置搭临时抛撑，加固后再拆连接件。八、人工拆除拆除的计划： 先上后下、先里后外、先易后难、先非承重后承重，危险先排、不明停止，定向控制、禁止外落。先拆除塔顶钢筋混凝土结构部分，再拆除塔身砖砌体结构部分，直到拆除结束，现场拆除建渣暂按不清理考虑,已达到能够进行下一步工作的施工要求。拆除工作流程：安全确认移交围挡封闭施工搭设水塔拆除脚手架-安全防护及环保降尘措施-人工拆除塔顶钢筋混凝土结构部分(随进度拆除脚手架）-人工拆除塔身砖砌体结构部分(随进度拆除脚手架）-渣建清运（按合同约定是否清运）拆除工程验收.拆除工具选择:采用6m3空压机带动风镐、风钻等机械来完成此项任务。拆除步骤如下:1)首先用风镐、大锤将水箱底部踢凿出1米直径的漏渣洞，然后从上至下拆除水箱。人员在高空作业要系安全带，穿防滑鞋、裤腿捆紧。2）首先拆除上盖,由中心部位开始拆除,向外循序渐退，用风镐凿击钢筋砼，剩下钢筋网，然后气焊工在上圈梁上切断钢筋网，使其落到水箱中，气焊工再在水箱中将钢筋网切成小段，从落渣洞降落到支筒底部.3）水池盖拆除后，拆除工站在脚手架上从外向内拆除水箱壁，先拆除上部水池盖板，然后逐步拆除水池壁、水池底板.4）水池底板拆除需首先拆除悬挑部分到达水箱支筒外圆,然后再从水箱底中部进行退步拆除，到达支筒内圆后切割拆除钢筋网.5）塔顶钢筋混凝土结构全部拆除后，人工站在脚手架上从外向内拆除砖砌塔身支筒壁；人工采液压锤或风镐继续拆除剩余的支筒结构. 6）需注意人工拆除水塔要跟随拆降脚手架，始终保持脚手架高出作业面1.2米。7)当人工拆除水箱的工作结束后，拆除全部脚手架。九、环保施工措施拆除工程主要环保施工措施在拆除过程的洒水降尘及建渣清运过程中产生。 防尘措施：施工期间加强管理，及时对施工现场洒水、清扫，使尘土飞扬减少到最低程度。建渣清运的防护措施如下:1）渣土形成一定的数量，要组织运输车辆清运,防止造成二次污染,做到拆除一块清理一块，既保证施工进度，又保护环境.2）专用渣土清运的车辆都必须办理渣土消纳证，道路行驶通行证等必须手续,车辆要按规定全部改装成封闭型运输车。3）施工现场设立垃圾渣土存放场地,集中渣土，并由专人负责管理，配置洒水设备，定时洒水清扫。在渣土运输前2 小时，同样向渣土浇水，以减少粉尘。4）外运时严格按市容规定执行，在运输车出口设置清洗水管，运输车出离施工现场时必须经过预先砌好的清洗车轮，然后经过预先铺好的草垫出离现场。并调配足够的清扫人员在距施工现场200 米以内，反复清扫遗洒渣土，保证市容整洁。5）车辆在坑边卸土，当接近坑边时，要慢速行使，要注意与坑保持定的安全距离，严防自卸汽车在坑边倾翻。十、安全施工措施贯彻“安全第一、环保施工”的指导方针,实行以人为主，把安全施工放在首位，施工中控制噪音，降低扬尘，落实水塔拆除的安全施工措施、保护环境是我们的施工宗旨.认真执行各项管理制度,控制程序，严肃工艺纪律，严格实行“三检制（自检、互检和专检）确保施工顺利进行及工期要求，确保各项指标达到甲力的要求，确保安全施工，环保施工。杜绝重大伤亡事故、火灾事故和人员中毒事件的发生，安全事故死亡发生率为零，重伤发生率为零,轻伤发生率为零。成立以项目经理为核心，以专业主管工程师、专职安全员为骨干的安全工作领导小组，明确项目经理为第一责任人，对现场施工安全工作负全面责任，明确各级人员的安全职责，包括项目经理、技术人员、班组长，专兼职安全员和作业工人等。安全工作必须落实到人,形成人人讲安全,人人管安全，班前讲安全,上班查安全的良好风气。制定安全重点防范内容，建立安全教育制度，安全检查制度,安全交底制度和安全事故处理制度,形成一套行之有效的安全保证体系:1、施工现场必须有技术人员统一指挥，严格遵循拆除方法和拆除程序。施工人员现场施工，要进行技术交底和安全教育,必须严格按操作规程作业。 2、施工人员进入施工现场，必须戴安全帽，扣紧帽带;高空作业必须系安全带、安全带应高挂低用，挂点牢靠。3、施工现场必须设置醒目的警世标志，采取警戒措施派专人负责。非工作人员不得随意进入施工现场。4、拆除塔身内钢管线时，所用的气割设备，氧气.乙炔管线应细致检查是否有漏气，氧气瓶乙炔瓶应分开放置，间距大于米.5、加强工地治安综合治理，加强法制教育，严格按水厂有关规章制度要求现场施工人员.6、拆除项目竣工后,必须有验收手续，达到工完、料清、场地净，并确保周围环境整洁和相邻建筑、管线的安全。十一、文明施工措施施工单位承担控制和管理施工生产进度，成本、质量、安全等目标的责任的同时,必须负责进行安全管理,落实安全生产责任制，使工程项目安全管理贯穿于施工的全过程,交叉于各项专业技术管理.其重点是进行人的不安全行为与物的不安全状态的控制.主要包括以下几项措施内容。A 、认真编制施工周作业计划；B、做好总平面管理工作，经常检查执行情况；C、认真填好施工日志，建立以单位工程工期考核记录；D、合理安排施工程序，搞好安全生产。十二、施工安全隐患识别及风险控制措施1、 施工过程中可能造成的危害:1）拆除工程可能风险:拆除工程施工可能造成高空坠落、拆除构筑物倒塌、管线撞击对人员造成伤害。金属构件拆除。氧气、乙炔搬运、泄露可能造成的伤害.2） 施工过程中可能造成的危害：施工用电、工程设备运转可能造成的伤害。高空坠物打击,脚手架搭设不规范可能造成的伤害。施工过程中可能造成的人身、设备伤害.2。 预防措施1） 加强安全技术教育，按程序进行施工管理,及时以书面材料通报、申请,服从项目组管理,关键部位、工序在甲方指导下施工。2）做好施工组织设计并报甲方审批后实施。3)杜绝违章作业,以书面形式向操作人员安全技术交底并签字。4）施工现场临时用电、工程设备安装需经验收合格后方可使用.十三、安全应急预案 为了认真贯彻中华人民共和车安全法和建筑工程安全管理条例,以“预防为主、安全第一”的原则，结合水塔拆除工程的实际，特制定安全事故应急预案程序。现场第一发现人现场值班人员-现场应急救援小组组长-公司值班人员公司生产安全事故应急救援小组向上级部门报告.生产安全事故发生后，应急救援组织立即启动如下应急救援程序：相邻可依托力量应急救援机构上级主管部门、政府、安全监督管理部门事故现场项目部安全领导小组公司安全生产委员会各应急小组相邻可依托力量求救救助救助求指 上援令 报 报告报告指令启求动援通信联络：急救中心：120火警中心:119报警中心：110- 12 -
