丰源脱硝声波吹灰器招标文件技术规范.doc

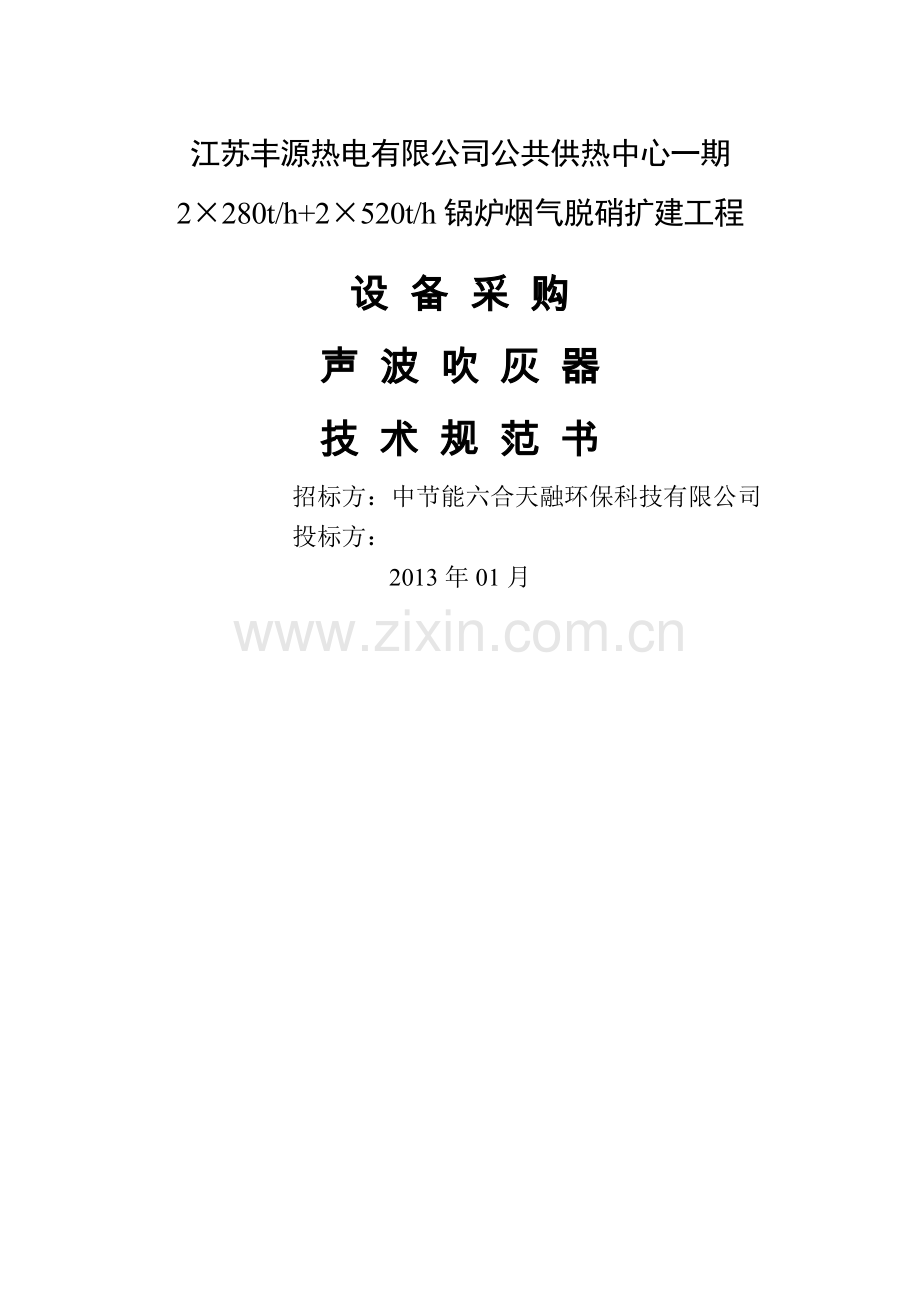

江苏丰源热电有限公司公共供热中心一期2280t/h+2520t/h锅炉烟气脱硝扩建工程设 备 采 购声 波 吹 灰 器技 术 规 范 书招标方：中节能六合天融环保科技有限公司投标方：2013年01月江苏丰源热电公共供热中心一期烟气脱硝扩建工程 设备采购 声波吹灰器技术规范书1 总则1.1 本技术协议适用于江苏丰源热电有限公司公共供热中心一期2280t/h+2520t/h锅炉烟气脱硝扩建工程SCR反应器声波吹灰器的供货采购,包括声波吹灰器及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本技术协议所提出的是最低限度的技术要求，并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文.卖方保证提供符合本技术协议要求和现行中国或国际通用标准的优质产品。1。3 卖方提供的产品应完全符合本技术协议的要求。1。4卖方提供的产品应是全新的和先进的，并经过运行实践已证明是完全成熟可靠的产品.1.5 凡在卖方设计范围之内的外购件或外购设备,卖方至少要推荐2至3家产品供买方确定，而且买方有权单独采购，但技术上均由卖方负责归口协调.1.6 在签订合同之后，到卖方开始制造之日的这段时间内，买方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求,卖方遵守这个要求，根据下述1。7条款，这些修改不产生合同价的变更.1.7 本技术协议所使用的标准，如遇到与卖方所执行的标准不一致时,按较高的标准执行，但不应低于最新中国国家标准。如果本技术协议与现行使用的有关中国标准以及中国部颁标准有明显抵触的条文，卖方及时书面通知买方进行解决.1.8 如买方有除本技术协议以外的其他要求，应以书面形式提出，经买卖双方讨论、确认后，方可使用.1。9 本技术协议经双方共同确认和签字后作为订货合同的技术附件,与订货合同正文具有同等效力.1.10 在合同谈判及合同执行过程中的一切图纸、技术文件、设备信函等必须使用中文，如果卖方提供的文件中使用另一种文字，则需有中文译本,且在这种情况下,解释以中文为准。1。11 采用国际单位制。2 工程概况2.1 厂址条件江苏丰源热电有限公司公共供热中心工程位于江苏省盐城市大丰市大丰港工业区,机组建设规模为2280t/h+2520t/h。2。2 厂址气象条件厂址处于亚热带北缘,处于暖温带向北亚热带过渡，并受海洋和大陆性气候双重影响的狭长地带.受海洋的调节，具有冬半年偏暖、夏半年偏凉、春季回暖迟、秋季降温迟；冬季干旱、夏季湿热,春夏秋冬四季分明等特点。工程各方案厂址附近有大丰气象站和大中农场气象站.大丰气象站距所址约20km，中间无天然屏障，根据工程的实际情况，本工程常规气象要素目前是直接采用大丰市气象站（3312N，12029E）历年实测资料，通过统计的气温、降水、雾、相对湿度等累年气象要素.其主要气象资料如下：（1) 气压（hPa) 累年平均气压： 1016。7（2） 气温（） 累年平均气温: 14。1 极端最高气温： 39。0 （1966年8月8日) 极端最低气温： -12.7 (1958年1月16日） 累年最热月平均气温： 26。8 （7月） 累年最冷月平均气温： 1。2 (1月） 累年最高气温平均值: 35.9（3) 绝对湿度(Pa) 累年平均绝对湿度： 1530 最大绝对湿度： 4140 (1979） 最小绝对湿度： 90 （1988年12月05日)（4) 相对湿度(） 累年平均相对湿度： 80 最小相对湿度: 8 （1988年12月5日）(5） 降水量(mm） 累年平均降水量: 1068。0 累年最大年降水量: 2005.3 （1965年) 累年最大月降水量： 762。6 （1965年8月） 累年最大一日降水量: 334。7 （1965年8月21日) 累年最大一小时降水量: 70。6 (1996年6月17日） 累年最长一次降水量: 131。5 (1992年3月14-28日） （6) 蒸发量（mm） 累年平均蒸发量: 1352.4 累年最大蒸发量: 1669。0 （1958年）(7） 日照 累年平均日照时数： 2245.7 h 累年平均日照百分率： 61 (8） 雷暴（d) 累年平均雷暴日数: 35 最多雷暴日数： 54 (1964年）（9） 累年最大积雪深度： 18 cm （1972年2月9日）(10）最大冻土深度： 13 cm （1973年12月27日）（11）风 累年平均风速： 3。6 m/s实测10分钟平均最大风速：21.3 m/s （1990年 9月1日)50年一遇10m高10min平均最大风速：25。0m/s. 全年主导风向: ESE （频率9%) 夏季主导风向： ESE (频率14） 冬季主导风向： NNE （频率10)2。3 工程条件根据区域地质资料,拟建场区及附近无影响建筑物安全的全新构造活动断裂存在。根据建筑抗震设计规范（GB50011-2001）,抗震设防烈度为七度,设计地震分组为第一组,设计基本地震加速度值为0。15g.2.4 液氨还脱硝系统用的反应剂为纯氨，其品质符合国家标准GB53688液体无水氨技术指标的要求，品质参数如下表：表21 液氨品质参数表指标名称单位合格品备 注氨含量%99。8残留物含量0。2重量法水分油含量mg/kg-重量法红外光谱法铁含量mg/kg密度kg/L0。525时压力MPa1.6沸点标准大气压2。5 水源参数表2-3 水源参数表工艺水压 力Mpa0。20。3消防水压 力Mpa1.0关闭压力Mpa1。5冷却水压 力Mpa0.32。6 辅助蒸汽参数辅助蒸汽参数为：压力0.5831.28MPa（g),温度为250380.2。7 其他脱硝设备年利用小时按6000小时考虑,年可用小时数不应小于8000小时。脱硝系统可用率不小于98%.脱硝系统服务寿命为30年。采用的电压等级：AC380V和，控制DC110V;照明AC220V;仪表采用先进的进口设备，并满足整个电厂控制系统的接口要求。3 技术要求本工程为江苏丰源热电有限公司公共供热中心一期2280t/h+2520t/h锅炉配置烟气脱硝系统，1、2锅炉运行时为一运一备，共配置1台SCR反应器（两台炉合用一台SCR反应器），每台反应器配置2+1层催化剂，2层运行，1层备用.3#、4锅炉各配置1台SCR反应器,每台反应器配置2+1层催化剂，2层运行，1层备用。本技术协议为运行的2层催化剂配置声波吹灰器。本工程共有3台SCR反应器(每台锅炉两台反应器）,每台SCR反应器设有3层催化剂(一层预留）.每层催化剂的上方设置声波吹灰器。通过声波吹灰器吹扫，保持催化剂的清洁,避免灰尘积聚导致催化剂堵塞.卖方需充分考虑和分析本工程锅炉SCR反应器的实际工况，设计出有针对性的高效的声波吹灰器,需考虑的因素有：a) SCR反应器处于省煤器和空预器之间，含尘量高;b） 2炉SCR反应器的尺寸为78m,声波吹灰器布置在8m侧；3、4炉SCR反应器尺寸为7。6711m,声波吹灰器布置在11m侧；c) 飞灰中的SiO2与Al2O3含量高，CaO含量较低，飞灰的粒径较粗；d） 烟气设计温度为300420；e） 空塔烟气平均流速为45m/s;f） 催化剂为蜂窝式催化剂，催化剂结构参数以后提供。声波吹灰器具体技术要求如下： 声波吹灰器用于清除SCR反应器中催化剂表面、各类型钢表面等处的积灰； 声波作用范围宽，在要求作用范围内,能均匀的除去烟气中的灰尘,不留死角； 声波对催化剂和SCR反应器本体不能造成不利影响； 声波吹灰器应配套套管，套管在卖方供货范围内。 整体使用寿命30年； 制作声波吹灰器的材料必须耐高温(最高耐温500）、抗腐蚀、耐磨性能好; 安装维修方便，便于安装拆卸，一般故障能够在现场维修解决； 体积小能耗低(电耗，气耗）； 声波吹灰器运行时产生的噪音均要小于国际安全与健康机构(OSHA）规定的允许值，不允许对外部环境造成噪音污染和对人体造成伤害; 提供尽可能详细的声场分布结果和各部位除灰效果的差别,必要时可给出一些建议.（买方提供灰样）； 卖方所提供的设备应为全新的,至少有30次以上成功使用经验,特别是在大于等于200MW机组上，提供业绩表； 在设备调试阶段，卖方在接到买方书面通知后24小时内,派专人到现场指导设备调试和使用; 卖方对用户设备使用人员提供必要的培训。 供方提供配电箱，箱子不锈钢600x500x300mm，室外壁挂于吹灰器附近。端子品牌为凤凰，断路器为施耐德(梅兰日兰）. 18路DCS-D0，3路DCS-DI。4 设计要求4.1 燃料特性序号名 称符 号单 位数 值设计煤种1收到基碳Car48。832收到基氢Har2。463收到基氧Oar%4。574收到基氮Nar%0.785收到基硫Sar%2.06收到基灰份Aar36.517收到基水份Mar4.858干燥无灰基挥发份Vdaf24。399收到基低位发热量Qner。arkJ/kg180004.2 脱硝系统入口烟气参数：项 目单位设计煤种烟气成分(标准状态,湿基,实际O2）BMCRO2Vol%6。59N2Vol75。47CO2Vol11。90SO2Vol%0。16H2OVol%5.88烟气成分（标准状态，干基，实际O2）BMCRO2Vol7.00N2Vol%80。18CO2Vol12.64SO2Vol0。17设计排烟温度131烟气量（标准状态，湿基，实际O2）BMCRNm3/h330000/614000烟气量（标准状态，干基，实际O2） BMCRNm3/h312300/5810004。3 污染物浓度锅炉BMCR工况脱硝系统入口烟气中污染物成分（标准状态，干基,6含氧量） 项目单位数据烟尘浓度g/Nm330NOx（以NO2计)mg/Nm3650Cl（HCl）mg/Nm380F(HF)mg/Nm325SO2mg/Nm31900SO3mg/Nm31004。4 压缩空气压缩空气压力为0。5 MPa.4。5 声波吹灰器技术参数2#炉SCR反应器共1台，每台布置两层催化剂，另设一层备用层.备用层不设声波吹灰器,只预留声波吹灰器接口。反应器尺寸为78m。声波吹灰器布置在8m侧，每层催化剂布置2台。3#/4炉SCR反应器共2台,每台布置两层催化剂,另设一层备用层.备用层不设声波吹灰器，只预留声波吹灰器接口。反应器尺寸为7。6711m.声波吹灰器布置在11m侧,每层催化剂布置3台。设备名称：声波吹灰器设备型号：设备台数：16台吹灰器的主要材质:(投标方填写）声波吹灰器技术参数：序号项目单位参数备 注1基本频率Hz2分贝dB3作用范围（前方）m4作用范围(两侧)m5使用寿命年6气源Mpa压缩空气7耗气量（瞬时）Nm3/min耗气量(平均）安装2层时耗气量(平均）安装3层时8噪音（距设备1 m处)dB9最高使用温度10吹灰周期保证在本工程烟气条件及运行工况下确保清灰效果.4.6 声波吹灰器运行方案(请投标方详述声波吹灰器运行方案)5 清洁、油漆、包装、装卸、运输与储存严格按照招标书上的要求制作.卖方应在每件包装箱的两个侧面上，用不褪色的油漆以明显易见的中文字样印刷以下标记：1） 合同号；2） 目的站码头；3) 供货、收货单位名称；4） 设备名称、机组号、图号；5） 箱号件号；6） 毛重净重(公斤）;体积(长宽高，以毫米表示）。卖方交付的技术资料应使用适合于长途运输、多次搬运、防雨和防潮的包装.每包技术资料的封面上应注明下述内容：1） 合同号；2) 供货、收货单位名称；3） 目的站码头;4） 毛重;5) 箱号件号。6 质量保证1） 在吹灰器的整个操作范围内，吹灰效果良好,能够有效覆盖整个SCR；2） 吹灰器的材料根据压力、温度、介质腐蚀性和预计的使用条件选用，并符合相关规范的规定；3) 质量保证期为设备投用后一年内,质保期内如因卖方责任发生质量问题,卖方派技术人员现场维修，若无法维修，卖方免费更换.4） 当锅炉在全负荷运行状态和SCR系统运行时,声波吹灰器保证每层初始安装的催化剂层的实际运行压差与性能考核时催化剂自身的压差相比,压差不超过30Pa。7 供货范围7.1 一般要求卖方的任务是在供需双方商定的时间内，提供买方所需数量的设备和备件，并保证符合本技术协议的条文和买方书面提出的特殊要求.7。2 供货及服务范围1)供货范围 声波吹灰器及其配套辅助系统在卖方供货范围内. 进、出口配对法兰及螺栓，螺母和垫片在卖方供货范围内. 电磁阀，管路手动阀门，管件，过滤器,金属软管，填料等在卖方供货范围内。 电磁阀要求采用ASCO产品. 安装、试运行及一年商业运行的备品备件在卖方供货范围内。 就地控制箱在卖方供货范围内。 声波吹灰器应配套套管，套管在卖方供货范围内.2)双方工作范围A)卖方： 卖方按照供货范围提供声波吹灰器及其附件. 卖方负责现场安装指导,培训操作维护人员。B）买方： 买方提供现场安装需要的条件和配件。 买方负责声波吹灰器及其附件的安装。 买方负责现场安装协调工作.表7-1 供货范围序号名称单位数量厂家及产地备注表72备品备件及专用工具（至少包括以下项，包括在总价内）序号名称单位数量厂家及产地备注表73三年备品备件（至少包括以下项，不包括在总价内）序号名称单位数量厂家及产地备注7。3 分包、外购件及进口件序号名称数量单位厂家及产地备注7。4 清洁与油漆所有设备表面处理。油漆由卖方提供.现场补漆料由卖方提供，由买方施工。除焊口预留长度外，其余部位的喷砂除锈、油漆在出厂前完成.组装前应从每个零部件内部清除全部加工垃圾，如金属切屑、填充物等,应从内外表面清除所有渣屑、锈皮油脂等.7。5 技术资料与技术服务1）技术资料卖方提供的资料应使用国家法定单位制即国际单位制。买方在合同生效后两周内，提供与合同设备设计制造有关的资料。卖方提供的技术资料数量：文件和图纸提交日期份数图纸技术规范书签订后2天12份（其中2份为电子版）安装手册21份(其中2份为电子版）运行维护手册21份(其中2份为电子版）质保手册21份（其中2份为电子版)2）技术资料内容:A）投标阶段提供的资料 设计制造进度表： 设计、制造、试验的标准规范清单. ISO9001企业标准产品说明书安装调试规范验收检验规范、生产定型图 设备总装配图,总重量等。 接口总图（纵向和断面视图），明确外型尺寸，各接口尺寸，开孔数目及开孔尺寸,和对支撑结构的配合要求。B）技术协议签订后提供的资料和图在技术协议签订2天内，卖方提供下列资料: 设备系统图. 声波吹灰器控制原理图. 声波吹灰器本体安装图。 声波吹灰器布置图。 系统PID图。 声波吹灰器使用说明书。设备发运同时卖方向买方提供上述技术文件的最终版。C)设备检查所提供的资料 卖方应提供满足合同设备检查/见证所需要的全部技术资料。 安装和性能试验后试验结果报告和资料. 在机组故障和设备故障情况下，装置性能及保护的描述。D）施工、调试、试运、机组性能试验和运行维护所需的技术资料(买方提供具体清单和要求,卖方细化，买方确认)。包括但不限于： 提供设备安装、调试和试运说明书,以及组装、拆卸时所需用的技术资料. 安装、运行、维护、检修所需详尽图纸和技术资料（包括设备总图、部件总图、分组件图和必要的零件图、计算资料等）. 设备安装、运行、维护、检修说明书（包括设备结构特点、安装程序和工艺要求、启动调试要领、运行操作规定和控制数据、定期校验和维护说明等)。 卖方须提供备品备件清单和易损件清单。E）其他技术资料 卖方提供在设计、制造时所遵循的规范、标准和规程清单. 设备和备品管理资料文件(包括设备和备品备件发运和装箱的详细资料， 设备和备品备件存放与保管的技术要求,运输超重超大件的明细表和外形图)。 详细的产品质量文件（包括材质、材质检验、焊接、热处理、加工质量、外形尺寸、性能检验/试验等）的证明.7。6 交货地点详见商务部分。7.7 安装调试进度表卖方提供7。8 技术服务1）现场服务人员资格： 遵守法纪，遵守现场的各项规章和制度； 有较强的责任感和事业心，按时到位； 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导； 身体健康，适应现场工作的条件； 卖方须更换买方认为不合格的卖方现场服务人员。2)现场服务人员职责： 卖方现场服务人员的任务主要包括设备催交、货物的开箱检验、设备质量问题的处理、指导安装和调试、参加试运和性能验收试验. 在安装和调试前，卖方技术服务人员应向买方进行技术交底,讲解和示范将要进行的程序和方法。对重要工序,卖方技术人员要对施工情况进行确认和签证,否则买方不能进行下一道工序。经卖方确认和签证的工序如因卖方技术服务人员指导错误而发生问题，卖方负全部责任。 卖方现场服务人员应有权全权处理现场出现的一切技术和商务问题.如现场发生质量问题，卖方现场人员要在买方规定的时间内处理解决.如卖方委托买方进行处理，卖方现场服务人员要出委托书并承担相应的经济责任。卖方对其现场服务人员的一切行为负全部责任。 卖方现场服务人员的正常来去和更换应事先与买方协商。3）现场服务人员义务：买方要配合卖方现场服务人员的工作，并在生活、交通和通讯上提卖方便.4)设计联络卖方提供。5)售后服务在保质期内如遇到设备发生大的故障，供货厂商接到业主方的通知后,应派专业技术人员48小时内到达现场，协助业主方处理故障。7。9 包装和发运及保险包装、发运和保险由卖方负担。汽运,费用由卖方负责，产品为木箱包装，木箱不回收.8 工厂检查和性能验收试验8。1 工厂检查卖方提供的合同设备须签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。检查的范围包括原材料和元器件的进厂，部件的加工、组装、试验、出厂试验.所有这些正式的记录文件及合格证作为技术资料的一部分邮寄给买方存档。此外,卖方还应在随机文件中提供合格证和质量证明文件。工程计测报告检验手段日期计量合格不合格异常品的处理签字材料材质证明退货加工卡尺检验返工膜片材质证明退货装配扭矩检测返工表面处理目测返工声压级自由场检测调试安装尺寸卡尺检验返工包装装箱单返工出 厂出厂标识返工工艺管理表管 理 项 目品质特性检查依据方法确认者记录异常品的处理材料材质组成工艺文件查询库管员收货记录与供货厂联系粗车符合程度工艺文件卡尺检查员检验报告同上 返修精车符合程度工艺文件卡尺检查员检验报告报废组装密封性工艺文件涂液检查员检验报告调整装卡力矩工艺文件扭矩扳手作业员检验报告调整声导管焊缝工艺文件目视检查员检验报告修复蜿蜒指数工艺文件标准样板检查员检验报告修复连接尺寸工艺文件卡尺检查员检验报告返工包装零件清点装箱单检查员检验报告标识合同检查员检验报告出 厂包装状态吊装工具目视作业员出厂记录货物到达目的地后,买方在接到卖方通知后应及时到现场，与卖方一起根据运单和装箱单对货物的包装、外观及件数进行清点检验。如发现有任何不符之处，买方有权拒收并由卖方处理解决善后事宜.当货物运到现场后,买方应尽快开箱检验，检验货物的数量、规格和质量。买方应在开箱检查前14天通知卖方开箱检验日期，卖方应派遣检验人员参加现场检验工作,买方应为卖方检验人员提供工作和生活方便.现场检验时，如发现设备有任何损坏、缺陷、短少或不符合合同中规定的质量标准和规范时，应做好记录，并由双方代表签字，各执一份，作为买方向卖方提出修理和或更换和或索赔的依据;如果卖方委托买方修理损坏的设备，所有修理设备的费用由卖方承担；如果由于买方原因，发现损坏或短缺，卖方在接到买方通知后，应尽快提供或替换相应的部件,但费用由买方支付。 如双方代表在会同检验中对检验记录不能取得一致意见时，可由双方委托权威的第三方检验机构双方权威检验机构联合进行检验.检验结果对双方都有约束力,检验费用由责任方负担。8.2 性能验收试验1）总则性能验收试验指通过最终全面运行证明其性能保证值。买方将按最新版的约定的性能试验标准来接收整套装置。卖方应负责设计和提供必要的试验用设备，以供买方来完成接收试验。卖方在合同生效后必须向买方提交所有应用的有效的标准和规范.2）检验卖方应指明所有必须的质量点并经买方审查。3)责任卖方应按本规范和所有适用的规范标准进行全部工厂试验，并通过试验确保所供设备和材料能满足规定的技术要求。买方有权派代表到任何及全部试验场所现场观察试验，且买方现场观察试验并不能使卖方免除本规范约束。在卖方现场代表指导下，买方将进行全部现场检查试验和性能试验及验收试验，卖方应发挥以下几点现场作用：试验步骤，详细指明的测试仪表、试验接线、系统隔离要求、试验用设备及其位置、图示标明所有试验仪表接线和测点,并指明其位置,这是进行规定试验所要求的。提供管理和/或现场察看试验仪表安装及试验操作。指定试验所需仪表之校正。从事试验计算并向买方提供试验报告.根据指定技术要求，卖方应对试验设备性能和特性负责.若设备在性能试验中不能达到保证性能值，卖方应自负费用对设备进行调整、修改及增添,并自负费用再次试验直至满足设备性能保证值。否则,买方将根据合同进行罚款.4）验收试验报告签字验收试验结束后,卖方和买方应在报告中签字。5）偏离已审查的设计在生产制造和安装过程中，若主要项目偏离已审查的设计,则必须提交买方，取得其审查。6）验收试验（保证值测试）合同设备的安装完毕后，卖方应派人完成调试工作,并应解决调试中出现的设备问题，以不影响工期为原则，其所需时间应不超过2个月,否则将按为延误工期等同处理。性能验收试验应在全部设备运转稳定，达到额定出力连续稳定运行168小时完毕后6个月内进行，这项验收试验由买方负责，卖方参加。从装置启动开始,应经历一段时间的调试和连续运行，然后才开始验收试验。验收试验应在2个月内完成。验收试验时设备的性能应符合要求，规范书中规定的全套装置的保证项目及技术要求都应该达到。验收试验由买方和卖方合作进行，并在由买方选定的第三独立方监督情况下进行.第三方的费用由卖方承担.第三方的责任如下：修正和同意试验方法参加试验，并解决因买方和卖方之间同试验部门的不同意引起的所有困难.准备最终报告，有试验结果和其评估。验收试验的时间应在合同签定（商务部分）时达成一致。买方和卖方在适当时间,但至少在开始半商业运行之前3个月，要达成明确协议指明验收试验特定对象、操作方法、运行程序、达到的特定性能、仪表、测点位置等,并反映适用合同或技术说明的意图。应避免条件遗漏或意图模糊.达成的协议应经第三方修正和同意。在达成了验收试验的明确协议的同时,卖方应提交买方关于实施验收试验建议的标准和方法，装置保证值详细的计算例子和预计的性能数据的报告.试验测试结果的计算、分析和评估应由第三方承担，并提交买方和卖方详细的试验报告。卖方应派专业人员参加并指导买方的人员进行验收试验，以保证试验符合卖方的建议，并和运行手册中的试验过程一致。卖方负责提供校准的仪器、表计和工具,验收试验结束后，这些仪器、表计和工具应归还。应对主要的试验装置和仪器进行校验，校验时买方应参加。买方保留校验卖方提供的普通仪器的权力.卖方提供的验收试验的专业人员和所有仪器和表计，其费用应由卖方承担.规范要用本技术应用的单位进行测量值和保证值比较。7）初步验收证书性能验收试验完毕,合同设备达到本合同烟气脱硝技术协议书所规定的各项性能保证值指标后，买方应在10天内签署由卖方会签的本合同设备初步验收证书一式六份,双方各执三份。如果合同设备不能达到本合同烟气脱硝技术协议书所规定的一项或多项保证指标时按合同有关条款办理。在不影响本合同设备安全、可靠运行、性能验收试验合格的条件下，如有个别微小缺陷,卖方在双方商定的时间内免费修理上述的缺陷，买方则可同意签署初步验收证书.如果第一次性能验收试验达不到本合同烟气脱硝技术协议书所规定的一项或多项性能保证值,则双方应共同分析原因，澄清责任，由责任一方采取措施，并在第一次验收试验结束后1个月内进行第二次验收试验。在第二次性能验收试验后,如仍有一项或多项指标未能达到本合同烟气脱硝技术协议书所规定的性能保证值，双方应共同研究,分析原因，澄清责任：如属卖方原因,则应按本合同条款执行； 如属买方原因,本合同设备应被认为初步验收通过，此后10天内由买方代表签署由卖方代表会签的本合同设备初步验收证书一式六份，双方各执三份。此时卖方仍有义务与买方一起采取措施，使合同设备性能达到保证值。8）商业运行在验收试验成功完成后,第三方(监督方）应完成一份验收试验报告。所有验收试验中的缺陷、错误功能和相应校正工作均应记载，并指明装置的保证性能是否符合要求。卖方与买方必须签署此试验报告。验收报告签署之前，卖方对装置设备和其运行负全部责任；验收试验报告签署之后，买方开始接管装置，逐步进入商业运行阶段.9）设备验收标准设备的试验及验收应遵循最新版本的标准和规范以及相关的工程文件，必须以满足买方的实际生产要求为设计和制造准则进行合理变更,主要标准规范如下：GBJ8785工业企业噪声控制设计规范GB501711992电气安装工程盘柜及二次回路结线施工及验收规范GB13223-2003火电厂大气污染物排放标准其它有关声波吹灰器制造标准9 其他需要说明的其他问题1）卖方案在编制过程中应考虑到应用现场可能发生的工艺参数波动,在设备数量、安装位置以及运行模式等已经预留相应冗余;2）考虑到烟气边界部位会因粘滞阻力会造成流速慢，在布局中已经强化了边界处的声场强度.8 分包与外购 卖方要按下列表格填写分包情况,每项设备的候选分包商一般不少于3家。序号设备名称型号产地分包商名称备注9 大（部）件情况序号部件名称数量尺寸(m）长宽高重量(t）厂家名称部件产地备注包装未包装包装未包装卖方须对所有投标设备(包括大件设备）运输方案(运输车辆型号及数量、运输路线包括始发站、经过车站或路局、到达车站、运输距离等)做出详细说明。10 差异表卖方要将投标文件和招标文件的差异之处汇集成表。技术部分和商务部分要单独列表。序号招标文件投标文件条目简要内容条目简要内容14本协议书中未尽事宜，双方将经过友好协商以补充协议的形式加以完善，所签定补充协议与该协议书具有同等的法律效力。买方：卖方： 地址：地址： 电话号码:电话号码:传真号码：传真号码:邮政编码：邮政编码：联系人1：联系人: Email：E-mail：电话:电话：手机:手机：联系人2:联系人: E-mail： Email：电话：电话：手机：手机:买方:卖方：买方授权代表签字：卖方授权代表签字：
