混凝土试块留置及养护施工方案

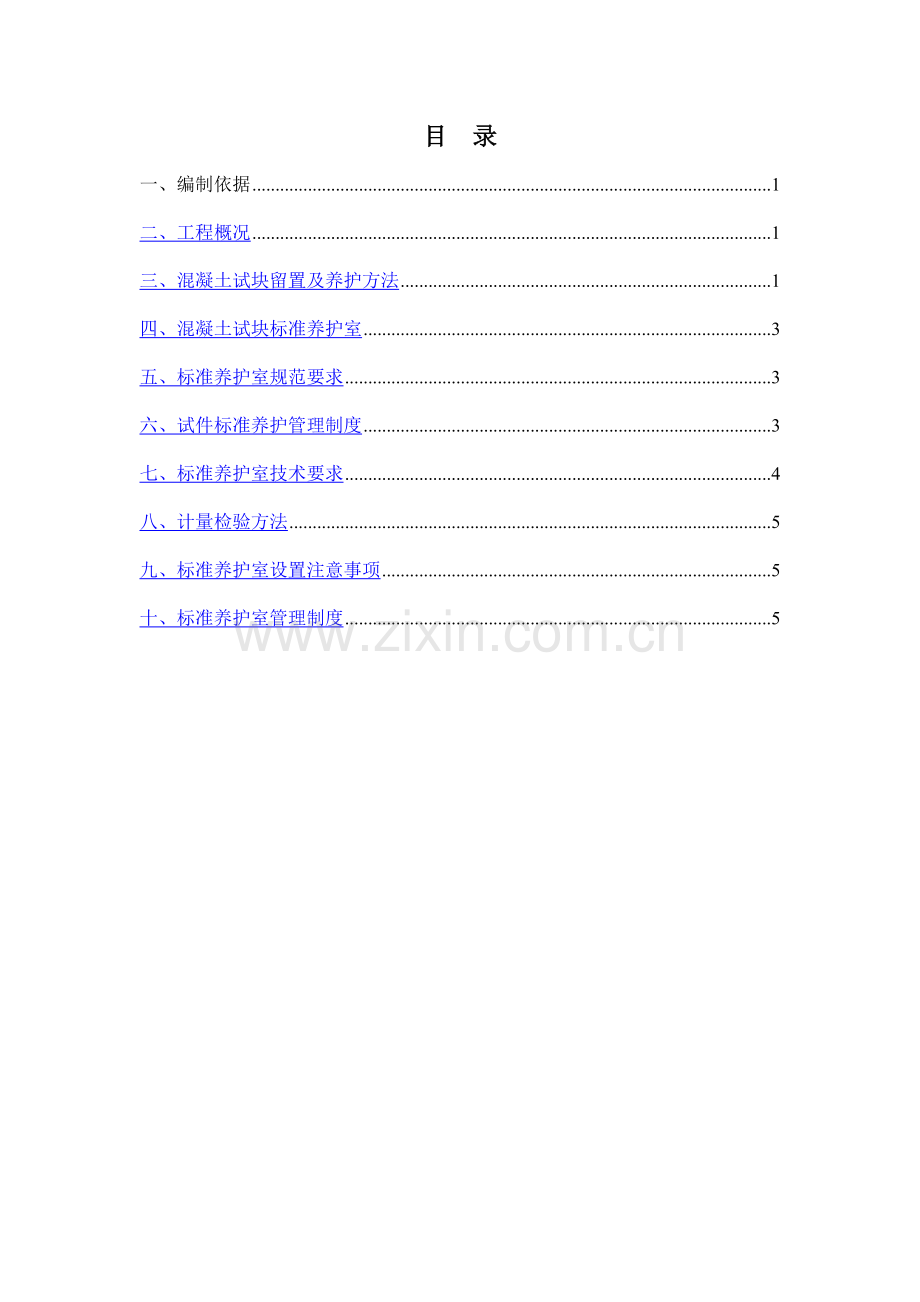

目 录
一、编制依据 1
二、工程概况 1
三、混凝土试块留置及养护方法 1
四、混凝土试块标准养护室 3
五、标准养护室规范要求 3
六、试件标准养护管理制度 3
七、标准养护室技术要求 4
八、计量检验方法 5
九、标准养护室设置注意事项 5
十、标准养护室管理制度 5
6

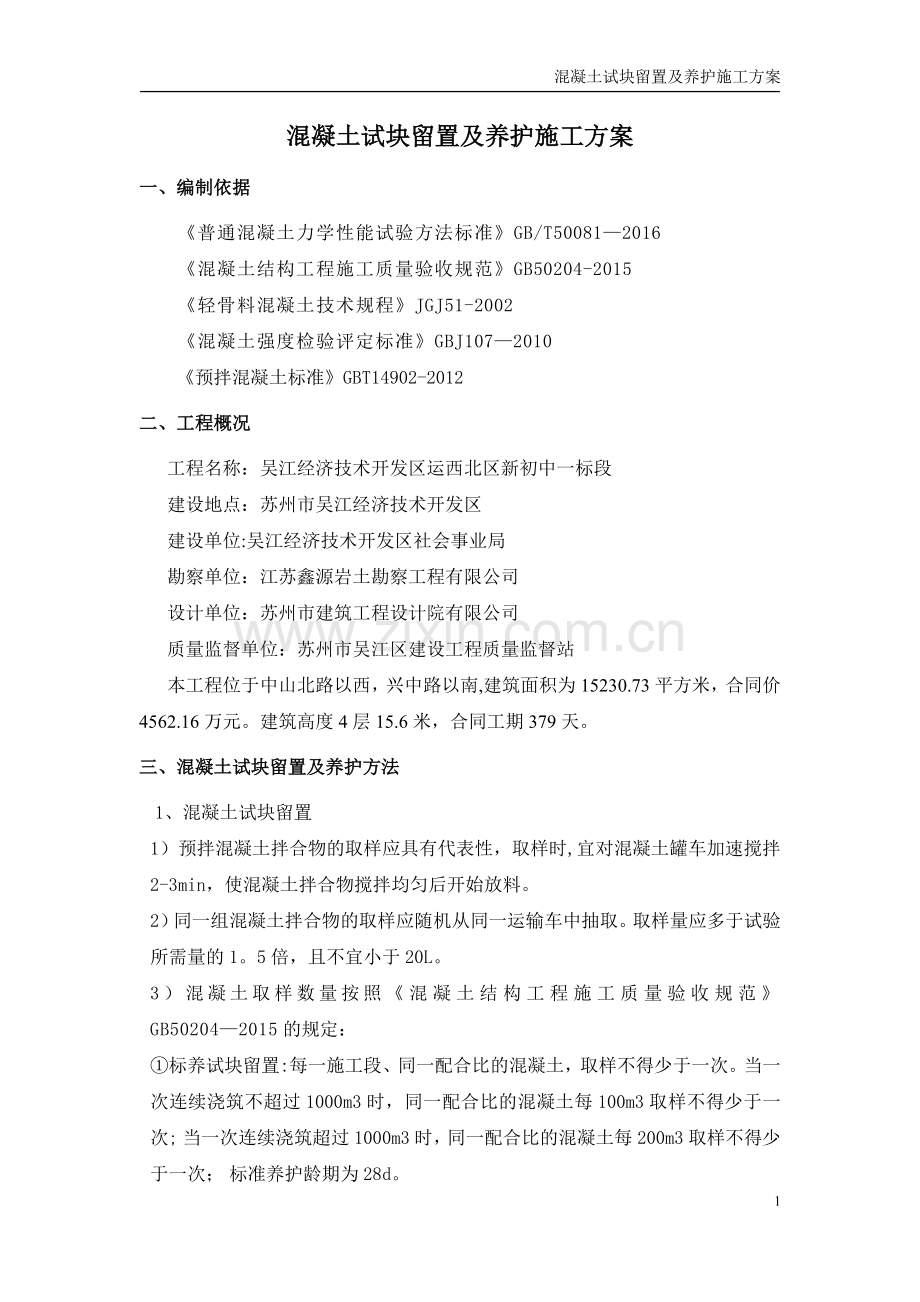

混凝土试块留置及养护施工方案
一、编制依据
《普通混凝土力学性能试验方法标准》GB/T50081—2016
《混凝土结构工程施工质量验收规范》GB50204-2015
《轻骨料混凝土技术规程》JGJ51-2002
《混凝土强度检验评定标准》GBJ107—2010
《预拌混凝土标准》GBT14902-2012
二、工程概况
工程名称：吴江经济技术开发区运西北区新初中一标段
建设地点：苏州市吴江经济技术开发区
建设单位:吴江经济技术开发区社会事业局
勘察单位：江苏鑫源岩土勘察工程有限公司
设计单位：苏州市建筑工程设计院有限公司
质量监督单位：苏州市吴江区建设工程质量监督站
本工程位于中山北路以西，兴中路以南,建筑面积为15230.73平方米，合同价4562.16万元。建筑高度4层15.6米，合同工期379天。
三、混凝土试块留置及养护方法
 1、混凝土试块留置
1）预拌混凝土拌合物的取样应具有代表性，取样时,宜对混凝土罐车加速搅拌2-3min，使混凝土拌合物搅拌均匀后开始放料。
2）同一组混凝土拌合物的取样应随机从同一运输车中抽取。取样量应多于试验所需量的1。5倍，且不宜小于20L。
3）混凝土取样数量按照《混凝土结构工程施工质量验收规范》GB50204—2015 的规定：
①标养试块留置:每一施工段、同一配合比的混凝土，取样不得少于一次。当一次连续浇筑不超过1000m3时，同一配合比的混凝土每100m3取样不得少于一次; 当一次连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样不得少于一次； 标准养护龄期为28d。
②同条件试块留置:对混凝土结构工程中的各混凝土强度等级，要留置同条件养护试件；  同条件养护试件所要对应的结构构件或结构部位，要由监理、建设、施工单位共同选定；根据同一强度等级的同条件养护试件，其留置的数量要根据混凝土工程量和重要性确定，不宜少于10组，且不应少于3组。拆模同条件试块(判定砼是否达到设计要求或规范要求的强度)，按每一施工流水段至少留置一组同条件试块. 同条件试块养护于对应结构部位旁,用16mm钢筋制作试件留置框，并上锁防止外力破坏。制作同条件试块温度累计台账，同条件养护龄期取按平均日温度累计达到600℃•d时所对应的龄期，0℃及以下的龄期不计入,同条件养护龄期不小于14d，也不宜大于60d。
2、试块的制作
1）混凝土试块的制作
① 制作试块前应检查试模尺寸,内部应为100mm×100mm×100mm立方体；试模内表面涂一薄层矿物油或其他不与混凝土发生反应的脱模剂.
② 按规定取的试样应倒在铁板上用铁锨搅拌均匀，取好的试样应在尽短时间内成型一般不宜超过15min。
③ 根据混凝土拌合物的稠度规定混凝土成型的方法，坍落度不大于70mm的混凝土宜用振动台振实；大于70mm的宜用捣棒人工捣实,因现场采用泵送预拌混凝土，塌落度必然大于70mm，故而采用人工插捣方式制作混凝土试块.
④ 人工插捣制作试件操作要求 ,混凝土拌合物应分两层装入模内，每层的装料厚度大致相等； 插捣应按螺旋方向从边缘向中心均匀进行.在插捣底层混凝土时,捣棒应达到试模底部;插捣上层时,捣棒应贯穿上层后插入下层20—30mm；插捣时捣棒应保持垂直，不的倾斜，然后应用抹刀沿试模内壁插拔数次； 每层插捣次数按在10000mm2截面积内不得少于12次； 捣后应用橡皮锤轻轻敲击试模四周,直至插捣棒留下的空洞消失为止。
⑤ 刮除试模上口多余的混凝土，待混凝土临近初凝时，用抹刀抹平。
四、混凝土试块标准养护室
1、标准养护室的建立
(1）施工工艺:
砂夹石基础 → C15垫层 → 集装箱板房 → 改造板房 → 安装电器设备
(2) 基础放线：按设计图纸3.65×4.9m定位放线，每边往外阔1米，撒出白线.
(3) 基础处理：砂夹石基础回填300mm后的砂夹石做基础并夯实.
(4) 垫层施工：浇筑C15混凝土垫层200mm，并随打随磨光。
(5) 集装箱板房：吊装集装箱板房，并加以格局改造。
(6) 电气设备安装：先铺设难燃线槽24×14㎜,再安装灯具和插座。照明采用防雾灯,插座采用防水插座，然后进行相应设备安装。
2、 标准养护室设备安装
标准养护室设备安装选用专业的施工队伍进行安装,架子五组、加湿器一台、水箱一个、空调一台、温湿度控制柜一台。
五、标准养护室规范要求
1、根据采用标准养护的试块，应在温度为20±5℃的环境中静置一昼夜至二昼夜，然后编号、拆模.拆模后应立即放入温度为20±2℃,相对湿度95％以上的标准养护室中养护。
2、混凝土标准养护室内的试件应放在支架上，试件间距至少保持10～20mm，试件表面应保持潮湿，并不得被水直接冲淋。标准养护期龄为28d.
3、每个试件都必须标有样本编号标签，如发现温度、湿度出现异常，应立即采取措施，并上报负责人及作好记录，实验人员在标准养护室的停留时间不宜过长，特别是与外界温差较大时。
六、试件标准养护管理制度
1、混凝土试件
混凝土试件成型后应立即用不透水的薄膜覆盖表面.
采用标准养护的试件，应在温度为20±5oC的环境中静置一昼夜至两昼夜后编号、拆模。拆模后应立即放入温度为20±2oC、相对湿度为95%以上的标准养护室中养护，或在温度为20±2oC的不流动的Ca（OH）2饱和溶液中养护.
标准养护室内的试件应放在支架上，彼此间隔10~20mm，试件表面应保持湿润，并不得被水直接冲淋。
标准养护龄期为28d。
2、水泥试件
水泥试件成型后做好标记,并立即放入温度保持在20±1oC、相对湿度不低于95%的雾室或湿箱中水平养护，养护时不应将试模放在其他试模上，直到规定的时间取出脱模。
水泥试件脱模做好标识后，立即水平或竖直放置在20±1oC的养护，水平放置时刮平面应朝上.
试件放在不易腐烂的篦子上，并彼此保持一定间距，让水与试体的六个面接触。养护期间试件之间间隔或试体上表面的水深不得少于5mm.
每个养护池只养护同类型的水泥试件。
强度试验试件的养护龄期，从水泥加水搅拌开始试验时算起。不同龄期强度试验在下列时间里进行：
——24h±15min；
——48h±30min；
—-72h±45min；
——7d±2h；
—-≥28d±8h；
七、标准养护室技术要求
1、标准养护室的温度标准为20±2℃,相对湿度标准为95%以上，室内温湿度均匀性应满足上述要求；
2、室内应该设有试件放置架，试件放在架子上彼此间距至少保持10~20mm，
3、无论采用哪种加湿装置，必须保证喷出的水是雾化状态，不能将水直接浇淋在试件上。
八、计量检验方法
1、用直接观测检查应符合：试件放在架子上且彼此间距至少保持在10～20mm，必须保证喷出的水是雾化状态，不能将水直接浇淋在试件上
2、用通风干湿球温度计测量标养室各点温湿度,每隔2小时测量一次，共测8次;
3、测点布置如下：在实际使用范围之内,至少应布置五个测点,即按室内上下两条对角线设置测点，室内一个转角处设一点，两个对角线交点设一个测点。
九、标准养护室设置注意事项
（1）养护室应有明显的用电安全警示标识。
(2）养护室应有满足运送、放置、辨认试件的安全照明条件.
（3)标养室设有电闸（电闸单独控制温湿度仪和室内照明灯并联)，室内照明应采用安全电压，照明灯应采用防水灯具。
（4）标养室应具有保温性能，四周应密封严实（禁止有窗户，室内应是一种阴暗潮湿的环境）.考虑到进出标养室时对室内温湿度环境的影响,必要时标养室门应设棉布帘。
（5）标养室应有给排水设施，四周有排水沟
（6）养护室试验仪器应按时效验
十、标准养护室管理制度
1、养护室必须保持清洁、整齐.由试验人员负责工作台、水池、门、窗、墙面以及仪器设备的清洁卫生工作。
2、建立试件收取登记，试件养护到期应及时试验.
3、试件的堆放应按先后顺序、编号放入养护架上，每层架上只能单层摆放,不能堆压，试件之间应保持一定的距离（10-20mm),并应避免用水直接冲淋试件。
4、经常保持室内清洁卫生,不得存放其它物品.
5、养护室由专人负责管理，及时观察掌握自动控温设备，仪表加温及冷却是否正常并做好记录,保证标准养护室温度达到规定要求(温度为20±2℃，相对湿度在95％以上)。
6、养护室内禁止吐痰、吸烟、吃东西,不允许做与实验无关的的活动，不得堆放与检测无关的物品.
7、非检测人员未经同意不得随意进出试验室。有温、湿度控制要求的检测人员也应避免频繁进出，以免影响环境条件的控制。
8、建立卫生值日制度,每天有人打扫卫生，每周彻底清扫一次。
9、做好节假日人员值班安排,保证标准养护室处于正常控制范围，确保必要的检测工作正常进行。
10、仪器设备的零部件要妥善保管，连接线、常用工具应排列整齐。
苏州朝旭建设有限公司
吴江经济技术开发区运西北区新初中项目部
二〇一八年四月一日
