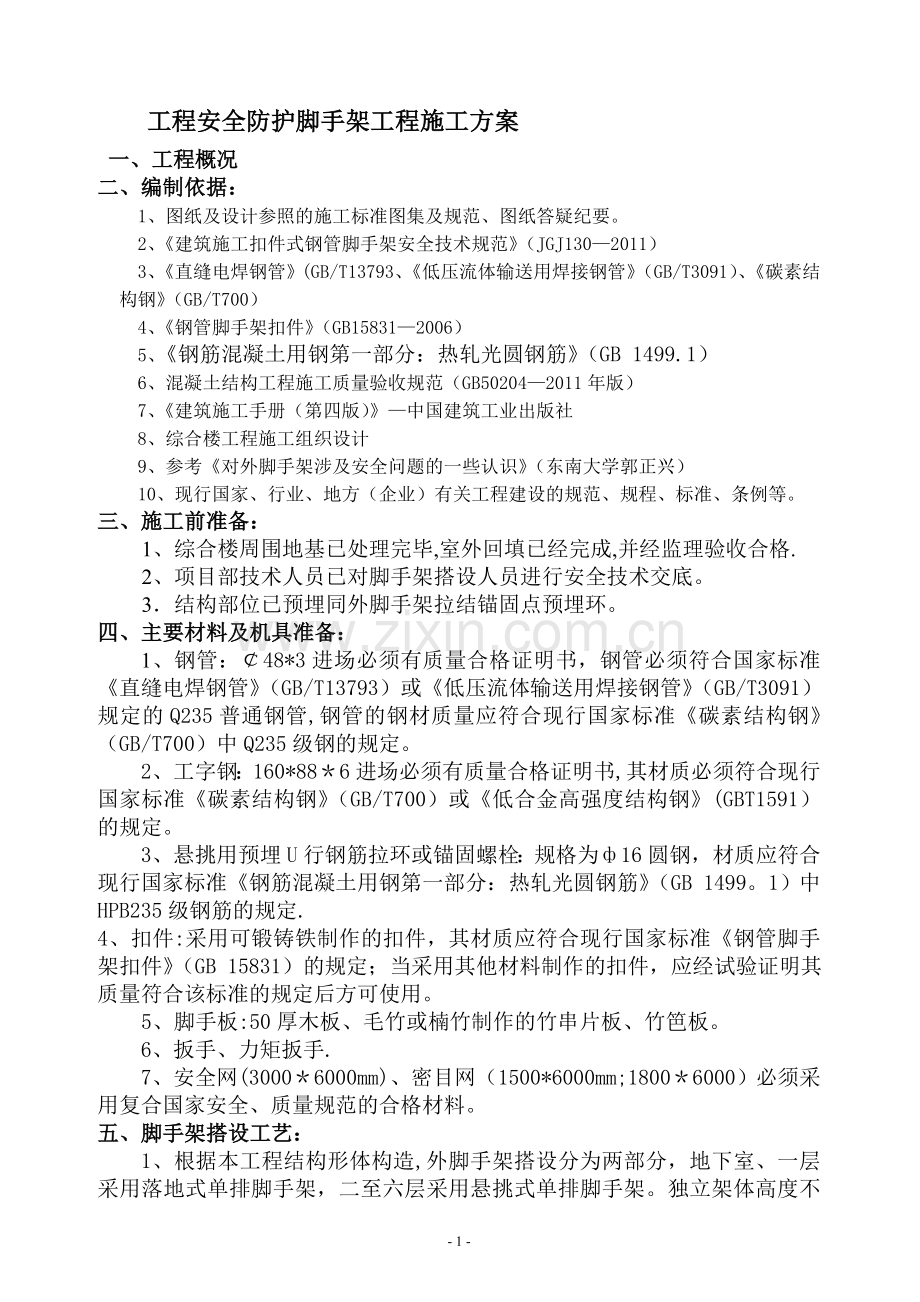

学校综合楼工程外脚手架施工方案.doc_第1页
第1页 / 共19页

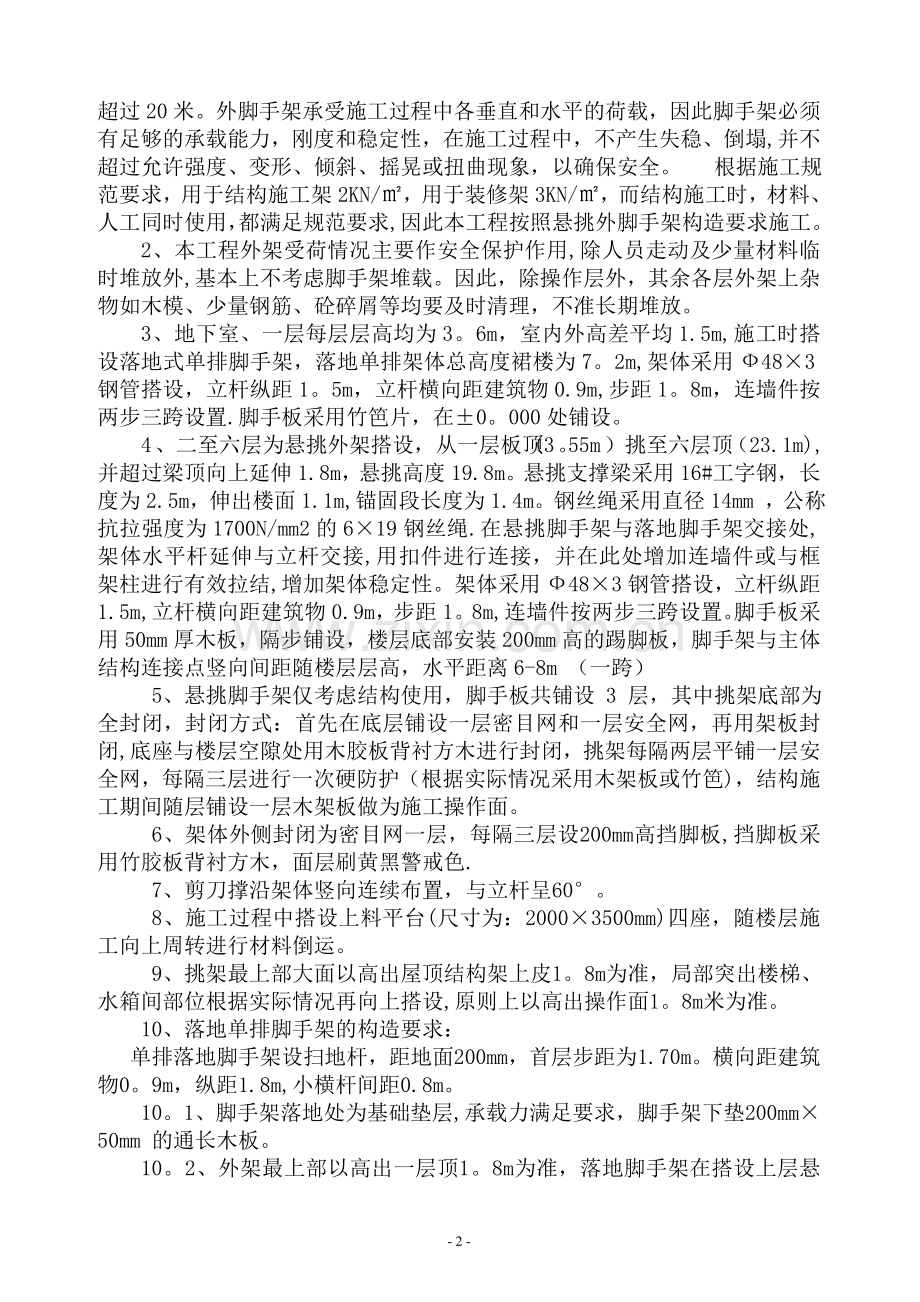

学校综合楼工程外脚手架施工方案.doc_第2页
第2页 / 共19页
学校综合楼工程外脚手架施工方案.doc_第3页
第3页 / 共19页
学校综合楼工程外脚手架施工方案.doc_第4页
第4页 / 共19页
学校综合楼工程外脚手架施工方案.doc_第5页
第5页 / 共19页
点击查看更多>>
资源描述

1、工程安全防护脚手架工程施工方案一、工程概况二、编制依据:1、图纸及设计参照的施工标准图集及规范、图纸答疑纪要。2、建筑施工扣件式钢管脚手架安全技术规范(JGJ1302011)3、直缝电焊钢管(GB/T13793、低压流体输送用焊接钢管(GB/T3091)、碳素结构钢(GB/T700)4、钢管脚手架扣件(GB158312006)5、钢筋混凝土用钢第一部分:热轧光圆钢筋(GB 1499.1)6、混凝土结构工程施工质量验收规范(GB502042011年版)7、建筑施工手册(第四版)中国建筑工业出版社8、综合楼工程施工组织设计9、参考对外脚手架涉及安全问题的一些认识(东南大学郭正兴)10、现行国家、行

2、业、地方(企业)有关工程建设的规范、规程、标准、条例等。三、施工前准备:1、综合楼周围地基已处理完毕,室外回填已经完成,并经监理验收合格.2、项目部技术人员已对脚手架搭设人员进行安全技术交底。3结构部位已预埋同外脚手架拉结锚固点预埋环。四、主要材料及机具准备:1、钢管:48*3进场必须有质量合格证明书,钢管必须符合国家标准直缝电焊钢管(GB/T13793)或低压流体输送用焊接钢管(GB/T3091)规定的Q235普通钢管,钢管的钢材质量应符合现行国家标准碳素结构钢(GB/T700)中Q235级钢的规定。2、工字钢:160*886进场必须有质量合格证明书,其材质必须符合现行国家标准碳素结构钢(G

3、B/T700)或低合金高强度结构钢(GBT1591)的规定。3、悬挑用预埋U行钢筋拉环或锚固螺栓:规格为16圆钢,材质应符合现行国家标准钢筋混凝土用钢第一部分:热轧光圆钢筋(GB 1499。1)中HPB235级钢筋的规定.4、扣件:采用可锻铸铁制作的扣件,其材质应符合现行国家标准钢管脚手架扣件(GB 15831)的规定;当采用其他材料制作的扣件,应经试验证明其质量符合该标准的规定后方可使用。5、脚手板:50厚木板、毛竹或楠竹制作的竹串片板、竹笆板。6、扳手、力矩扳手.7、安全网(30006000mm)、密目网(1500*6000mm;18006000)必须采用复合国家安全、质量规范的合格材料。

4、五、脚手架搭设工艺:1、根据本工程结构形体构造,外脚手架搭设分为两部分,地下室、一层采用落地式单排脚手架,二至六层采用悬挑式单排脚手架。独立架体高度不超过20米。外脚手架承受施工过程中各垂直和水平的荷载,因此脚手架必须有足够的承载能力,刚度和稳定性,在施工过程中,不产生失稳、倒塌,并不超过允许强度、变形、倾斜、摇晃或扭曲现象,以确保安全。 根据施工规范要求,用于结构施工架2KN/,用于装修架3KN/,而结构施工时,材料、人工同时使用,都满足规范要求,因此本工程按照悬挑外脚手架构造要求施工。2、本工程外架受荷情况主要作安全保护作用,除人员走动及少量材料临时堆放外,基本上不考虑脚手架堆载。因此,除

5、操作层外,其余各层外架上杂物如木模、少量钢筋、砼碎屑等均要及时清理,不准长期堆放。 3、地下室、一层每层层高均为3。6m,室内外高差平均1.5m,施工时搭设落地式单排脚手架,落地单排架体总高度裙楼为7。2m,架体采用483钢管搭设,立杆纵距1。5m,立杆横向距建筑物0.9m,步距1。8m,连墙件按两步三跨设置.脚手板采用竹笆片,在0。000处铺设。4、二至六层为悬挑外架搭设,从一层板顶(3。55m)挑至六层顶(23.1m),并超过梁顶向上延伸1.8m,悬挑高度19.8m。悬挑支撑梁采用16#工字钢,长度为2.5m,伸出楼面1.1m,锚固段长度为1.4m。钢丝绳采用直径14mm ,公称抗拉强度为

6、1700N/mm2的619钢丝绳.在悬挑脚手架与落地脚手架交接处,架体水平杆延伸与立杆交接,用扣件进行连接,并在此处增加连墙件或与框架柱进行有效拉结,增加架体稳定性。架体采用483钢管搭设,立杆纵距1.5m,立杆横向距建筑物0.9m,步距1。8m,连墙件按两步三跨设置。脚手板采用50mm厚木板,隔步铺设,楼层底部安装200mm高的踢脚板,脚手架与主体结构连接点竖向间距随楼层层高,水平距离6-8m (一跨) 5、悬挑脚手架仅考虑结构使用,脚手板共铺设 3 层,其中挑架底部为全封闭,封闭方式:首先在底层铺设一层密目网和一层安全网,再用架板封闭,底座与楼层空隙处用木胶板背衬方木进行封闭,挑架每隔两层

7、平铺一层安全网,每隔三层进行一次硬防护(根据实际情况采用木架板或竹笆),结构施工期间随层铺设一层木架板做为施工操作面。6、架体外侧封闭为密目网一层,每隔三层设200mm高挡脚板,挡脚板采用竹胶板背衬方木,面层刷黄黑警戒色.7、剪刀撑沿架体竖向连续布置,与立杆呈60。8、施工过程中搭设上料平台(尺寸为:20003500mm)四座,随楼层施工向上周转进行材料倒运。9、挑架最上部大面以高出屋顶结构架上皮1。8m为准,局部突出楼梯、水箱间部位根据实际情况再向上搭设,原则上以高出操作面1。8m米为准。10、落地单排脚手架的构造要求:单排落地脚手架设扫地杆,距地面200mm,首层步距为1.70m。横向距建

8、筑物0。9m,纵距1.8m,小横杆间距0.8m。10。1、脚手架落地处为基础垫层,承载力满足要求,脚手架下垫200mm50mm 的通长木板。10。2、外架最上部以高出一层顶1。8m为准,落地脚手架在搭设上层悬挑脚手架时随拆随搭。10.3、架体内部防护措施、上料平台设置、剪刀撑布置、挡脚板布置与悬挑脚手架相同。11、脚手架搭设要求11.1、立杆:相邻立杆的接头应错开布置在不同的步距内,与相邻大横杆的距离不宜大于三分之一。立杆与大横杆必须用直角扣件扣紧,不得隔步设置或遗漏.立杆的垂直偏差不大于架高的1/300,并同时控制其绝对偏差值不大于75mm.立杆用单杆。立杆与大横杆的两个连接接头加直角扣件,

9、不得减少或隔步设置,以免立杆长度超过计算长度而失稳。11。2、大横杆:上下大横杆的接长位置错开布置在不同的纵距内与相邻立杆的距离不大于纵距的三分之一.同一排大横杆的水平偏差不大于该片脚手架的1/250,并不大于50mm.11.3、小横杆:贴近立杆布置,搭于大横杆之上并用直角扣件扣紧,在相邻立杆之间根据需要加设12根。在任何情况下,均不得拆除作为基本构架的小横杆。11。4、剪刀撑:沿脚手架直角和转角处起,每隔15米设置连续剪刀撑, 斜杆与地面的夹角在4560之间,剪刀撑由下向上连续设置,一根斜杆扣在立柱上,另一根斜杆扣在小横杆伸出的端头上,两端分别用旋转扣件固定,在其中间增加2-4个扣结点。所有

10、固定点距主节点距离不大于150mm。最下部的斜杆与立杆的连接点距大横杆的高度控制在300mm内。剪刀撑的杆件连接采用搭接,其搭接长度不小于1000mm,并用不少于3个旋转扣件固定,端部扣件盖板的边缘至杆端的距离不小于100mm.11。5、连墙杆:连墙杆采用刚性连接,垂直间距每层一道,水平间距68m,采用“菱形”布置,连墙杆用483的钢管。连墙杆横竖向顺序排列、均匀布置,与架体和结构立面垂直,并尽量靠近主节点(距主节点的距离不大于300mm)。连墙杆伸出扣件的距离应大于100 mm。11.6、脚手架搭设要横平竖直,整体清晰,图形一致,连接牢固,受荷安全,有安全操作空间,不变形,不摇晃.脚手架的小

11、横杆、上下步距要交叉设置于立柱的不同侧面,使立柱在受荷时偏心减小。立杆接长用对接扣件,大小横杆与立杆连接采用直角扣件.剪刀撑与立杆或大横杆连接采用旋转扣件。剪刀撑的纵向接长采用旋转扣件,不采用对接扣件,接头处长度大于800mm;所有扣件要紧固,可用力矩扳手实测,要求达到5065N。m。过小则扣件容易滑移,过大则会引起扣件的铸铁断裂。在安装扣件时,所有扣件的开口必须向外,这样可以防止闭口缝的螺栓钩挂操作者的衣裤,影响操作和造成危险。脚手板采用搭设铺放时,应铺平铺稳且捆绑牢固。其搭接长度不得小于 200mm,且在搭接段的中部设有支撑横杆,铺板严禁出现端头超过支撑横杆250以上未做固定的探头板。在搭

12、设脚手架时.每完成一步都要及时校正立杆的垂直度和大、小横杆的标高和水平度,使脚手架的步距、横距、纵距始终保持一致。搭设脚手架同时要做好脚手架的接地工作,接地的地极一般用404 的扁钢,要求扁钢的电阻不大于4 欧姆,埋入地下1500mm。,再用404扁钢引出脚手架连接.12、脚手架的搭设顺序及流程落地脚手架:垫板立杆第一步纵向水平杆第一步小横杆搭设横纵向扫地杆连墙件第二步纵向水平杆.悬挑脚手架:现场准备压环钢筋预埋混凝土浇筑悬挑工字钢安装脚手架随楼层施工搭设23步吊环钢筋预埋混凝土浇筑斜拉钢丝绳安装继续搭设脚手架.12。1、垫板要求:综合医疗楼负二层室外回填土已回填完毕,平整夯实后采用木板做垫板

13、,厚不小于50mm,宽不小于200mm。12.2、排水措施:在距脚手架外排立杆外0.5m处,设置一排水沟,在最低点,设置积水坑,水流入坑内,用潜水泵将水排出,排水沟坡度为35。12.3、锚固悬挑工字钢必须在悬挑下层混凝土浇筑施工时预埋悬挑工字钢16锚环,一组锚环为三个,第一个距混凝土边300设置,第二个距混凝土边1000mm设置,第二个距混凝土边1200mm设置,锚环间距1500mm,下层混凝土浇筑完毕24小时后开始固定工字钢,工字钢长度为2.5m,伸出楼面1.1m,锚固段长度为1。4m.伸出楼面工字钢端头内返100mm向上焊接100mm长1218钢筋头,用于固定立杆防止立杆滑移.工字钢与锚环

14、之间的空隙用木塞双向塞紧,并捆绑牢固.12。4、扫地杆设置:从垫板或悬挑槽钢往上200mm处,设置横向扫地杆,扫地杆采用对接接长。扫地杆在端头与立杆交接处伸出扣件长度不小于100mm.12。5、立杆、横杆接头的详细做法:立柱上的对接扣件应交错布置,两个相邻立柱的接头不应设在同步跨内,两相邻立柱接头在高度方向错开的距离不应小于500mm,各接头中心距主节点的距离不应大于步距的13。12.6、纵向水平杆对接接头应交错布置,不应设在同步、同跨内,相邻接头水平距离不应小于500mm,并应避免设在纵向水平杆的跨中。12。7、立杆顶端宜高出女儿墙或檐口上皮1。8m.13、架体与建筑结构拉接要求13。1、构

15、造形式架体拉结点可根据实际情况在楼层结构板处埋设钢筋环或在剪力墙洞口处增设钢管抱杆用双扣件进行拉结.13。2、布置要求主体结构与外防护架之间连墙杆选用刚性连墙件与结构可靠连接,连墙件的连墙杆用四根150cm短管用直角扣件中间夹垫木固定框架柱上。水平距离为68 m,垂直距离随楼层标高.13。3、剪刀撑的搭设方法13。3.1、在建筑物四周转交处,必须要设置剪刀撑,剪刀撑用6 m长钢管搭设,每道剪刀撑跨越立柱的根数宜在56根之间,每道剪刀撑的宽度不应小于4跨,且不大于6米。斜杆与地面的倾角宜在45度60度之间,由底至顶连续设置,中间每道剪刀撑的净距不应大于15米.13。3.2、剪刀撑斜杆应用旋转扣件

16、固定在与之相交的横向水平杆伸出端,或立柱上,旋转扣件中心线距主节点的距离不应大于15cm.剪刀撑接长采用搭接接长,搭接长度不小于1000cm,用3个扣件等距离布置,扣件在钢管端头处不小于10cm处。剪刀撑下端一定要落地.14、小横杆的设置:每一主节点必须设置一根横向水平杆,并采用直角扣件扣紧在纵向水平杆上部,端头处伸出长度不小于10cm。该杆轴线偏离主节点的距离不应大于150cm,在双排架中,靠墙一侧的外伸长度不应大于50cm。单排架的小横杆一端采用直角扣件,固定在纵向水平杆上部,另一端应伸入墙内240cm以上。15、脚手板构造要求:15。1、作业层脚手板应铺满、铺稳,离开墙面120150mm

17、。15。2、脚手板对接平铺时,接头处必须设置两根横向水平杆,脚手板外伸长应为150200mm,两块脚手板外伸长度的和不应大于400mm,且需用14号铁丝捆绑牢固。15.3、作业层端部脚手板探头长度应取150mm,其板长两端均应与支撑杆可靠地固定。16、脚手板和护腰栏杆脚手板一般设置在3根小横杆上,要铺满、铺严密,在外侧设置180mm高以上踢脚板,操作层上部横向护腰栏杆0。9米高。17、密目网垂直封闭17.1、密目网的质量要求密目网要四证齐全,要有阴燃性能,其续燃、阴燃时间均不得大于4秒。要符合GB16909的规定。每10cm10cm=100c的面积上,有2000个以上网目。17.2、密目,多贯

18、穿试验做耐贯穿试验时,将网与地面在30度夹角拉平,在其中心上方3米处,用5kg重的钢管(管径48mm51mm)垂直自由落下,不穿透即为合格产品。17.3、密目网的绑扎方法用系绳将密目网绑扎至立杆或大横杆上,使网与架体牢固的连接在一起。系绳的材质应符合GB16909的规定.18、悬挑脚手架底部与上层结构锚拉钢丝绳安装18.1、斜拉钢丝绳安装时,先将上段用3个钢丝绳卡子固定,然后将下段钢丝绳绕过鸡心环用紧丝钳夹紧,安装钢丝绳卡子,收紧紧丝钳,待钢丝绳紧后,拧紧绳子卡固定。18。2钢丝绳与结构存在快口时采用废旧轮胎皮垫设,防止快口对钢丝绳产生损害.18。3、拉锚钢丝绳间距为6-8米一道,按框架柱位置

19、设置,拉锚钢丝绳必须吃力均匀,角度基本一致。19、建筑四周脚手架的立杆上,每50m(不足时按50m算)设置高度不小于1。0m的避雷针(可用12的镀锌钢筋制作),将所有最上层的大横杆全部接通,形成避雷网络.在脚手架立杆的下部,采用直径不小于8mm的光圆钢筋与建筑物地下室防雷扁钢焊接,焊缝长度应小于接地线直径的6倍.接地装置完成后,要用电阻表测定电阻是否符合要求。通常防雷装置的冲击接地电阻值不得大于30。在施工期间遇有雷雨时,钢管脚手架上的操作人员应立即离开。20。脚手架拆除拆架程序应遵守“由上而下,先搭后拆的原则,即先拆拉杆、脚手板、剪刀撑、斜撑,而后拆小横杆、大横杆、立杆等(一般的拆除顺序为:

20、安全网栏杆脚手板剪刀撑小横杆大横杆立杆)。不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时,要先抱住立杆再拆开最后两个扣。拆除大横杆、斜撑、剪刀撑时,应先拆中间扣件,然后托住中间,再解端头扣。所有连墙杆等必须随脚手架拆除同步下降,严禁先将连墙件整层或数层拆除后再拆脚手架,分段拆除高差不应大于2步,如高差大于2步,应增设连墙件加固。拆除后架体的稳定性不被破坏,如附墙杆被拆除前,应加设临时支撑防止变形,拆除各标准节时,应防止失稳。当脚手架拆到下部最后一根长钢管的高度时,应先在适当位置搭临时抛撑加固,后拆连墙件.21。装修施工脚手架21.1本工程外墙装修待主体施工完成后与屋面

21、工程穿插组织进行,为确保工程工期,保证屋面工程与外墙工程交叉有序,互不影响,结构施工时的最后一步脚手架需延长拆除时间,待屋面防水保护层施工完成,达到一定强度后再行拆除,此期间外墙施工使用悬挑脚手架,悬挑脚手架拆除后施工时使用成品电动悬挑脚手架,脚手架升降次数根据业主的外墙装修方案确定.21.2施工物料提升机外墙装修,待室内工程完成及外墙材料已基本在楼层备齐的情况下再组织进行物料提升机拆除,此部位的外墙装修亦适用电动脚手架。21。3屋面楼梯间外墙装修采用双排脚手架,架体搭设程序及要求同结构脚手架。六。安全防护1.三宝:1。1.安全帽必须使用建设部认证的厂家供货,无合格证的安全帽禁止使用。1。2.

22、安全帽使用必须具有抗冲击、侧压力、绝缘、耐穿刺等性能,使用中必须正确配戴。1。3.采购安全带必须要有劳动保护研究所认可的产品合格证书.1。4。安全带应高挂低用,注意防止摆动碰撞,不准将绳打结使用,应挂在连接环上用,并选择悬挂在牢固构件上。1.5.安全带上的各种部件不得任意拆掉,更新绳时要注意加绳套。1.6.安全网的技术要求必须符合密目安全网的规定方准进场使用,密目安全网规格为1.5m6m.使用的密目安全网应由国家认证的生产厂家供货,安全网进场要做防火试验.1。7。安全网在存放使用中,不得受有机化学物质污染或与其他可能引起磨损的物品相混.当发现污染应进行冲洗,洗后自然干燥,使用中要防止电焊火花掉

23、在网上。1.8.安全网拆除后要洗净捆好,放在通风、遮光、隔热的地方,禁止使用钩子搬运。2.四口:2。1.进出楼层的安全通道分别在综合楼北立面的东侧和西侧门厅各设一个40006000mm的临时进出楼层的的施工通道,具体做法见下页图:2。2。楼梯口防护楼梯防护栏杆采用钢管随楼梯施工逐层搭设,上杆距踏步或平台高度1200mm,下杆距踏步或平台500 -600mm,具体做法见下页图:楼梯防护栏杆示意图2.2。预留洞口A。 当洞口尺寸小于500mm时,用竹胶板盖严。B。当洞口尺寸为5001500mm时,用扣件扣接钢管组成网格,并在上部满铺竹胶板一层,竹胶板用铁丝与钢管困扎牢固。C。当洞口尺寸大于1500

24、mm时,四周设搭设钢管防护栏杆,洞口下张设安全平网。2。3。临边防护所有临边必须设置防护栏杆,栏杆采用钢管搭设, 上道栏杆距地1.2m,下道栏杆距地0.6m,立杆间距2。5m,并用密目网封闭.2。4. 物料提升机井架所有物料提升机井架采用钢管脚手架进行搭设,每层设置一道安全网,每层设置一道硬防护,架体搭设高度为物料提升机高度.2.5.物料提升机底层防护通道本工程拟使用两部物料提升机,物料提升机底层根据实际情况搭设防护棚,搭设要求详见进出楼层的防护通道,尺寸根据实际情况确定。2。6。其它现场木工加工棚及主裙楼交叉作业的防护棚,根据现场实际施工条件与监理、业主协商沟通确定。七、脚手架交底与验收1、

25、脚手架必须严格按照施工方案搭设,要有严格的技术交底,要有节点构造详图,操作人员必须严格执行,所有偏差数值必须控制在允许范围内。2、要由专门人员对已搭设好的脚手架按照搭设方案进行验收,验收时要有量化内容;如:横、立杆之间距数值,立杆的垂直度,横杆的平整度等都应详细记载在验收记录当中.不能简单的用”符合要求来代替.3、脚手架必须由持有效上岗证的人员搭设,随楼层的增高逐层对其进行检查及分段验收,不符合要求的应迅速整改.4、脚手架分段验收应按JGJ952011中“外脚手架检查评分表”所列项目和施工方案要求的内容进行检查,填写验收记录单,并由搭设人员、安全员、施工员、项目经理签证,方能交付使用.八、脚手

26、架搭设时注意事项1、主节点处,固定横向水平杆(或纵向水平杆)、剪刀撑、横向支近等扣件的中心线距主节点的距离不应大于150mm。2、各杆件端头伸出扣件盖板边缘的长度不应小于100mm。3、对接扣件的开口应朝向架子的内侧,螺栓朝上,直角扣件的开口不得朝下,以确保安全。 4、当脚手架外侧遇有低压电线时,而且外侧边缘距外电架空线路负侧边缘的安全距离小于规范定时,应做专门外是方案,并严格执行.5、上架作业人员必须持证上岗,戴安全帽,系安全带。6、严格按搭设方案施工;连墙件和剪刀撑应及时设置,不得滞后超过两步。7、在搭设过程中,应注意调整脚手架的垂直度,最大允许偏差100mm。8、当搭设外脚手架时,不能设

27、置连墙杆时,可先设抛撑,抛撑设置角度为45-60度,间距为6m.九、脚手架的拆除拆除顺序应遵守由上到下,先搭后拆、后搭先拆的原则。即先拆栏杆、脚手架、剪刀撑、斜撑、而后小横杆、大横杆、立杆等,并按一步一清原则依次进行,要严禁上下同时进行拆除工作。拆架子的高空作业人员应戴安全帽,系安全带,穿软底鞋上架作业,同时,周围没围栏或竖立警戒标志并有专人指挥,以免发生伤亡事故。1、拆除脚手架前的准备工作应符合下列规定:1。1、应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求;1。2、应根据检查结果补充完善施工方案中的拆除顺序和措施,经批准后方可实施;1.3、应由工程项目技术负责人进行拆除安全

28、技术交底;1.4、应清除脚手架上杂物及地面障碍物。2、拆除脚手架时,应符合下列规定:2.1、拆除作业必须由上而下逐层进行,严禁上下同时作业.2.2、拆除时应设警戒区,设置明显标志,并有专人警戒。2。3、连墙件必须随脚手架逐层拆除,严禁先将连墙件整层或数层拆除后再拆脚手架。2。4、分段拆除高差不应大于2步,如高差大于2步,应增设连墙件加固;当脚手架拆至下部最后一根长立杆的高度(约6.5m)时,应先在适当位置搭设临时抛撑加固后,再拆除连墙件。2。5、当脚手架采取分段、分立面拆除时,对不拆除的脚手架两端,应先按本方案中前述有关规定设置连墙件和横向斜撑加固。宜靠近主节点设置连墙件。偏移主节点的距离不应

29、大于300mm,应从底层第一步纵向水平杆处开始设置。当该处设置有困难时,应采购其它可靠措施,并优先采用菱形布置,亦可采用方形、矩形布置。3、拆除卸料时应符合下列规定:3.1、拆下的扣件和配件应及时运至地面,严禁高空抛掷.3。2、运至地面的构配件应及时检查、整修与保养,并按品种、规格随时码堆存放。十、施工计划1、施工组织及任务划分由项目部生产经理主管,项目部安全员组织架子组搭设外脚手架.在架设期间,项目部安全员、质检员、架子组长必须在现场旁站监督。2、技术准备熟悉相关国家标准、操作规程的条款规定,熟悉脚手架搭设的安全技术规程,熟悉专项施工方案的编制内容;对操作人员进行详细的技术交底和安全交底。3

30、、人员准备3。1、外脚手架施工由专业架子工长负责,对架体的检查和验收由专职质检员和安全员负责,填写验收记录单,并由架子工长、专职质检员、安全员、项目经理签字确认,确保脚手架的搭设和使用符合设计要求.3。2、配备体检合格并经特种作业人员安全技术管理规则考核和安全教育培训合格的架子工持证上岗施工.3.3、现场准备安排1520名架子工。十一、施工安全技术保证措施1、脚手架的构配件质量与搭设质量应根据建筑施工扣件式钢管脚手架安全技术规范(JGJ1302011)进行检查验收,合格后方准使用。2、脚手架搭设期间,项目专职质检员、安全员必须在现场旁站监督。脚手架必须严格按照专项施工方案搭设,悬挑梁的位置、预

31、埋件的位置和标高、剪刀撑、连墙件的设置等关键部位必须重点检查。3、脚手架搭设标准:横平竖直、连接牢固、底脚着实、层层拖牢、支撑挺直、通畅平坦、安全设施齐全、牢固。4、脚手架严禁钢竹、外径48mm与51mm的钢管混合使用,主要受力杆件,如立杆、大横杆、小横杆和剪刀撑等在同一建筑立面必须使用同一材质的材料.5、脚手架架设工必须具备中华人民共和国国家标准特殊作业人员安全技术考核管理规则(GB5306)要求的条件,经培训考核合格。上岗人员应定期体检,合格者方可持证上岗.6、架子工必须熟悉脚手架安全操作规程,严格按规程的要求搭设,在搭设中要必须戴安全帽、系安全带、穿防滑鞋。7、脚手架的地基必须平整夯实,

32、有排水措施,脚手架一经搭设,其地基即不准随意开挖.8、脚手架每平方米的施工荷载:严格控制施工荷载不超过200kg,只允许在两步脚手架上同时堆物.脚手架上不准超载,垃圾杂物必须经常清理.9、不得将模板支架、揽风绳、泵送混凝土和砂浆的输送管等固定在脚手架上,严禁悬挂起重设备。10、脚手架主节点处的纵、横水平杆,纵、横向扫地杆和连墙件等严禁随意拆除,违者从严论处.11、脚手架拆除应明确专人负责指挥,拆除前必须进行全面检查加固,拆除时应设围栏,指定专人警戒;拆除必须按搭设的顺序自上而下进行,做到一步一清,严禁上下同时拆除,拆除的材料不准从高处抛掷。12、施工现场必须健全脚手架的检查维修管理制度,每幢脚

33、手架均应有专人负责监视保养,并做好例保记录,要健全脚手架的巡视值班制度,雨季、暴风雨期间要加强检查,发现隐患立即进行加固.十二、应急预案为防止脚手架坍塌突发事件的发生,做好脚手架坍塌安全突发事件的应急处理,并在发生突发紧急事件时,能做到及时、迅速、有序、高效地处理好事件,保障员工的生命安全,根据中华人民共和国安全生产法及其他相关法律的规定,结合本项目部的实际情况,特制定本应急救援预案。1、应急准备成立应急救援指挥小组、应急救援领导小组组长:孙立峰副组长:李云祥组 员:康天明、王宝明李凤祥 胡宝平2、附近医疗救护中心、医院名称:武警山西总队医院 距离1km。医院地址:太原市小店区坞城路师范街36

34、号 电话:74321163、应急救援领导小组工作职责3。1领导小组职责(1)组织项目部按照应急救援预案,开展救援工作,防止事故的进一步扩大,力争把事故损失降到最低限度;(2)配合专家制定应急救援方案,并组织相关人员实施;(3)根据事态发展状态,确定救援人员、物资、设备及警戒保卫人员来源、数量和占用场地并紧急调用,事故后负责归还;(4)根据预案实施过程中发生的变化和问题,及时采取紧急处理措施;(5)当事故有危及周边单位和人员的险情时,配合有关单位组织人员撤离、物资疏散工作;(6)配合公司进行事故调查救援工作;(7)做好稳定社会秩序和伤亡人员的善后及安抚工作;(8)及时上报有关应急救援的进展等情况

35、。3。2领导小组下设的各管理人员、工作小组职责(1)副组长负责事故现场的信息收集、整理;负责执行领导小组和公司领导指示的上传下达;监督应急救援方案实施和有关会议决策落实情况;负责与公司的联络与接待;负责通报有关事故情况;负责与新闻媒体的联络和沟通;协调其它部门参加救援活动的有关事项;负责办理领导小组和公司交办的其他工作。(2)安全负责人配合专家组成员工作;配合领导小组对事故现场制定救援方案、计划和措施;配合现场事故调查取证;出具事故技术分析报告;负责办理领导小组交办的其它工作。(3)现场救援组(专职质检员、安全员、施工员等)按照领导小组制定的应急救援方案组织实施;负责事故现场抢救人员、设备、物

36、资的调配;负责事故现场人员和财产的抢救;负责事故现场抢救工作中的安全事项;协助事故调查组开展工作;负责办理领导小组交办的其它工作。(4)材料员职责负责事故现场所需救援人员、设备、物资的调度;做好受灾人员的情绪稳定工作;督促有关单位落实事故伤亡人员的善后工作;现场工作人员生活后勤保障;对急需调用的各种设备、人员和占用场地,事后负责落实归还;负责办理领导小组交办的其它工作。4、脚手架倒塌事故报告和现场保护.(1)事故发生后,必须以快捷的方式,立即将所发生的事故情况上报公司,并在12小时内写出书面报告呈报公司,公司必须以快捷的方式,立即将所发生的倒塌事故情况上报市建工局,由市建工局层层上报.并在24

37、小时内写出书面报告,呈报上述部门。事故报告应包括以下内容:发生事故的单位及事故发生时间、地点;事故的简要经过,伤亡人员情况,直接经济损失的初步估算;事故原因、性质的初步判断;事故救揵情况和采取的措施;需要市有关部门和单位协助事故救援和处理的有关事宜;事故上报单位全称,签发人和报告时间。(2)公司接到脚手架倒塌事故报告后,应立即启动公司预案,并向上级主管部门(市建工局)报告。(3)领导小组在接到报告后,各小组立即就位,落实事故现场的保护,救援和证据收集工作.(4)事故发生后,必须严格保护事故现场,并迅速采取必要措施抢救人员和财产。因抢救伤员,防止事故的扩大及疏导交通等原因需移动现场物件时,必须做

38、出标记、拍照,详细记录和绘制事故现场图,并妥善保存现场重要痕迹物证等。5、事故应急救援措施5.1高空坠落应急救援方法:(1)现场只有1人时应大声呼救;2人以上时,应有1人或多人去打“120急救电话及马上报告应急救救援领导小组抢救。(2)仔细观察伤员的神志是否清醒、是否昏迷、休克等现象,并尽可能了解伤员落地的身体着地部位,和着地部位的具体情况.(3)如果是头部着地,同时伴有呕吐、昏迷等症状,很可能是颅脑损伤,应该迅速送医院抢救。如发现伤者耳朵、鼻子有血液流出,千万不能用手帕棉花或纱布去堵塞,以免造成颅内压增高或诱发细菌感染,会危及伤员的生命安全.(4)如果伤员腰、背、肩部先着地,有可能造成脊柱骨

39、折,下肢瘫痪,这时不能随意翻动,搬动是要三个人同时同一方向将伤员平直抬于木板上,不能扭转脊柱,运送时要平稳,否则会加重伤情。5。2脚手架倒塌应急救援方法:(1)地当发生脚手架倒塌事故时,立即组织人员及时抢救,防止事故扩大,在有伤亡的情况下控制好事故现场;(2)报120急救中心,到现场抢救伤员.(应尽量说清楚伤员人数、情况、地点、联系电话等,并派人到路口等待);(3)急报项目部应急救援小组、分公司和有关应急救援单位,采取有效的应急救援措施;(4)清理事故现场,检查现场施工人员是否齐全,避免遗漏伤亡人员,把事故损失控制到最小;5。3物体打击应急救援方法:当物体打击伤害发生时,应尽快将伤员转移到安全

40、地点进行包扎、止血、固定伤肢,应急以后及时送医院治疗。(1)止血:根据出血种类,采用加压包止血法、指压止血法、堵塞止血法和止血带止血法等。(2)对伤口包扎:以保护伤口、减少感染,压迫止血、固定骨折、扶托伤肢,减少伤痛。(3)对于头部受伤的伤员,首先应仔细观察伤员的神志是否清醒,是否昏迷、休克等,如果有呕吐、昏迷等症状,应迅速送医院抢救,如果发现伤员耳朵、鼻子有血液流出,千万不能用手巾棉花或纱布堵塞,因为这样可能造成颅内压增高或诱发细菌感染,会危及伤员的生命安全。(4)如果是轻伤,在工地简单处理后,再到医院检查;如果是重任,应迅速送医院拯救。(5)预备应急救援工具如下表:序号器材或设备数量主要用

41、途1支架若干支撑加固2模板、木方若干支撑加固3止血急救包1个用于抢救伤员4手电筒3个用于停电时照明求援5爬梯2樘用于人员疏散6对讲机4台联系指挥求援十三、计算书(一)悬挑脚手架计算(H=20。0m)1、各项参数1.1脚手架参数钢管采用483mm脚手架搭设高度H=20。0m,立杆纵距la=1。5m,横距lb=0.9m,步距h=1。80m,搭设6步连墙件布置取两步三跨,竖向间距3。6m,水平间距4。50m。1。2恒荷载参数每米立杆承受的结构自重标准值gk(kN/m):0.1248竹笆片自重(kN/):0。05 铺设层数:3层安全网自重(kN/):0.0051。3活荷载参数施工均布荷载标准值(kN/

42、):2.0(在主体结构施工阶段,外脚手架用于安全围护,按照装修脚手架荷载取值)同时施工层数:2 层1.4 风荷载参数根据建筑结构荷载规范(2006年版)(GB500092001)查附录D。4中,太原地区基本风压0=0。4kN/查表7.2.1,风荷载高度变化系数z=1。75(60m高处)安全网网目尺寸为3535mm,绳径3。2mm 1。5悬挑工字钢悬挑水平钢梁采用16#工字钢,长度为2.5m,其中建筑物外悬挑段长度1.1m,建筑物内锚固段长度1。4m。与楼板连接的圆钢直径(mm)16。楼板混凝土标号:C301。6钢丝绳主楼平直段和裙楼悬挑脚手架钢丝绳采用619钢丝绳,直径为14mm,钢丝总断面积

43、72.49m,钢丝绳公称抗拉强度为1700N/m,钢丝破断拉力为123.0kN,主楼圆弧段钢丝绳为双股直径14mm的619钢丝绳。2、计算简图3、计算3.1脚手架计算3.1.1大横杆的计算按三跨连续梁进行强度和挠度验算荷载计算恒荷载设计值:q1=1.20。038+1.20。050。9/3=0。064kN/m活荷载设计值:q2=1.42.00.9/3=0.84kN/m(2)强度验算跨中和支座最大弯距分别按图1、图2组合。跨中最大弯距计算公式如下: 支座最大弯距计算公式如下:选择支座弯矩和跨中弯矩的最大值进行强度验算:,满足要求 (3)挠度验算最大挠度考虑为三跨连续梁均布荷载作用下的挠度。计算公式

44、如下:其中:恒荷载标准值:q1=0。038+0.050。9/3=0.053 kN/m 活荷载标准值:q2=2。00。9/3=0.6 kN/m3.1.2 小横杆验算小横杆按照简支梁进行强度和挠度计算,大横杆在小横杆的上面。用大横杆支座的最大反力计算值作为小横杆集中荷载,在最不利荷载布置下计算小横杆的最大弯矩和变形。(1) 荷载计算大横杆的自重标准值:p1= 0。0381.5= 0.057 kN 竹笆片的自重标准值:P2=0。050。91。5/(2+1)=0.023 kN 活荷载标准值:Q=2.00。91.5/(2+1)=0.9 kN 集中荷载的设计值:P=1.2(0。057+0.023)+1。4

45、0.9=1。36kNb/3b/3b/3(2) 强度验算最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的标准值最不利分 配的弯矩和均布荷载最大弯矩计算公式如下:集中荷载最大弯矩计算公式如下:最大弯矩最大应力计算值,满足要求!(3) 挠度验算最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分 配的挠度和小横杆自重均布荷载引起的最大挠度计算公式如下:大横杆传递荷载 P=0。057+ 0。023+0。9=0。98kN 集中荷载标准值最不利分配引起的最大挠度计算公式如下:最大挠度 V=0。015+1。14=1。155mm小横杆的最大容许挠度900/150=6与10 mm,满足要求!3。1

46、.3 扣件抗滑验算按规范表5。1。7,直角、旋转单扣件承载力取值为8。00kN,按照扣件抗滑承载力系数0.80,该工程实际的旋转单扣件承载力取值为 6。40kN。纵向或横向水平杆与立杆连接时,扣件的抗滑承载力按照下式计算(规范5。2。5): R Rc其中 Rc扣件抗滑承载力设计值,取 6。40 kN R-纵向或横向水平杆传给立杆的竖向作用力设计值大横杆的自重标准值:P1 = 0.0381。5=0。057 kN小横杆的自重标准值:P2 = 0.0380.9=0。034 kN竹笆片的自重标准值:P3 = 0.050。91。5/2=0。034 kN活荷载标准值:Q = 2.00.91。5 /2 = 1。35 kN荷载的设计值:R=1。2(0.057+0。034+0。034)+1.41。35=2。04kN6。40kN单扣件抗滑承载力的设计计算满足要求! 3。1。4 脚手架立杆荷载计算作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容:(1)每米立杆承受的结构自重标准值(kN):0.1248NG1=0.124823= 2。87 kN (2)竹笆片的自重标准值(kN/m2):0。05NG2= 0.0571.5(0.9+0。3)/2=0。315 kN (3)外侧栏杆自重标准值(kN):NG3=0。0381.5132=1
