*＊＊***＊＊＊*＊＊**工程

人防通风预留洞、预留套管施工方案
编号:

编制：             年   月   日
审核：             年   月   日
批准：             年   月   日

＊**＊*＊＊***＊＊＊＊****公司

目      录

一、 编制依据
二、 工程概况
三、 施工准备工作
四、 预留孔洞措施
五、 预埋套管措施
六、 质量保证措施
七、安全保证措施

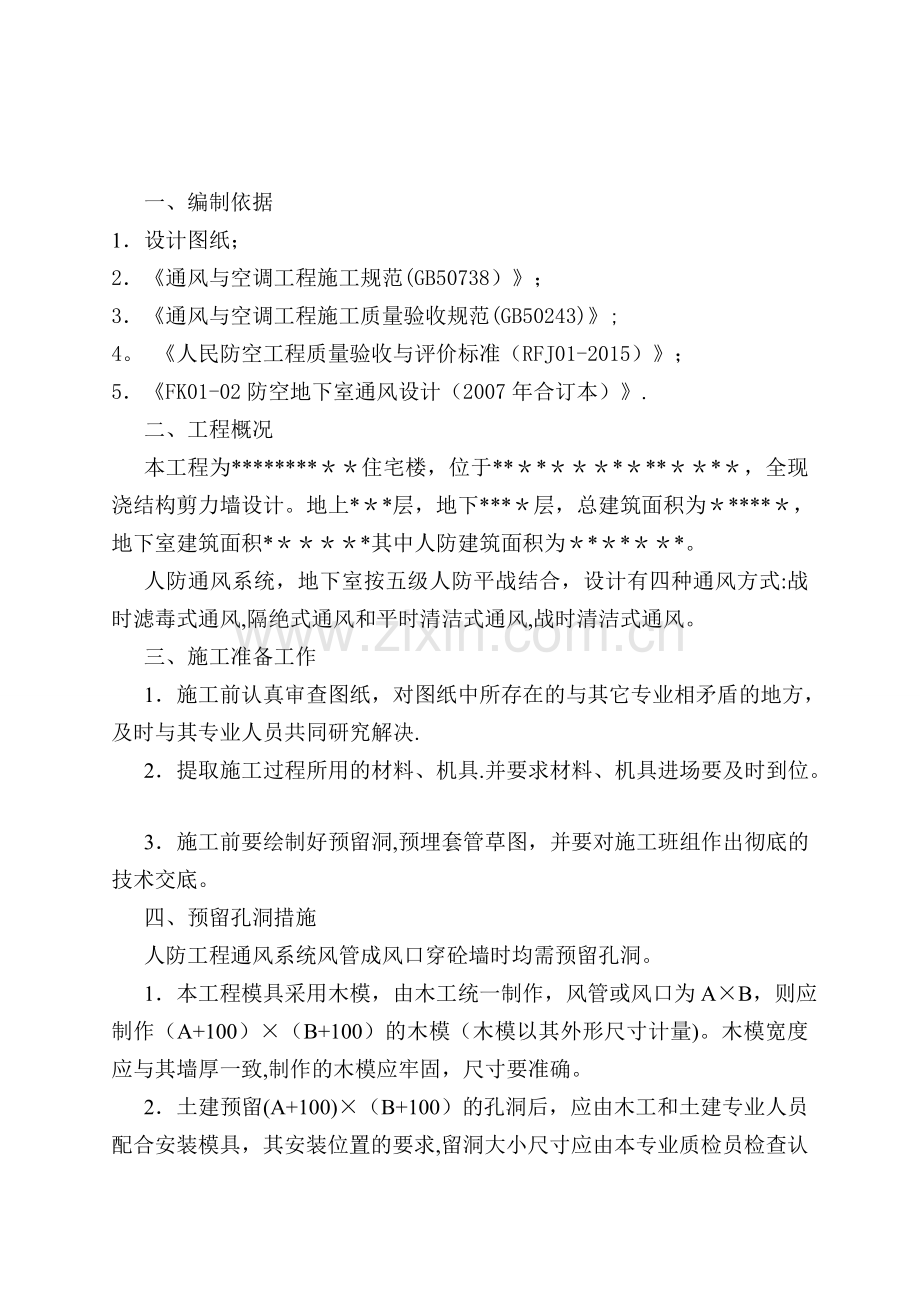

一、编制依据
1．设计图纸；
2．《通风与空调工程施工规范(GB50738）》；
3．《通风与空调工程施工质量验收规范(GB50243)》;
4。 《人民防空工程质量验收与评价标准（RFJ01-2015）》；
5．《FK01-02防空地下室通风设计（2007年合订本）》.
二、工程概况
本工程为********＊＊住宅楼，位于**＊*＊＊＊*＊**＊＊*＊，全现浇结构剪力墙设计。地上*＊*层，地下***＊层，总建筑面积为＊****＊，地下室建筑面积*＊＊＊＊*其中人防建筑面积为＊*＊*＊＊*。
人防通风系统，地下室按五级人防平战结合，设计有四种通风方式:战时滤毒式通风,隔绝式通风和平时清洁式通风,战时清洁式通风。
三、施工准备工作
1．施工前认真审查图纸，对图纸中所存在的与其它专业相矛盾的地方，及时与其专业人员共同研究解决.
2．提取施工过程所用的材料、机具.并要求材料、机具进场要及时到位。
3．施工前要绘制好预留洞,预埋套管草图，并要对施工班组作出彻底的技术交底。
四、预留孔洞措施
人防工程通风系统风管成风口穿砼墙时均需预留孔洞。
1．本工程模具采用木模，由木工统一制作，风管或风口为A×B，则应制作（A+100）×（B+100）的木模（木模以其外形尺寸计量)。木模宽度应与其墙厚一致,制作的木模应牢固，尺寸要准确。
2．土建预留(A+100)×（B+100）的孔洞后，应由木工和土建专业人员配合安装模具，其安装位置的要求,留洞大小尺寸应由本专业质检员检查认定.
五、预埋套管措施
根据图纸设计要求，穿过人防墙体的人防风道及风口均需预埋钢制密闭套管。
制作的套管要与系统中风管的管径或设备一致，套管制作应由厚度为不小于3mm的钢板卷制成型，密闭肋厚度不小于10mm宽度不小于50mm，采用双面满焊.用于连接管道或设备的套管长度应伸出墙体大于100mm，以利于焊接管道或焊接法兰.套管应清理、除锈后,内部、外部除与混凝土接触部分均应刷两道红丹防锈漆，外部加刷灰色调和漆两道。体具体做法见《FK01—02防空地下室通风设计（2007年合订本》。
六、质量保证措施
1．预留孔洞预埋套管均需由班组自检合格后，再上报专业质检员检查认定，合格后方可进行下一道工序施工。
2．在支模板时，木模具与模板接触面应垫海绵打密封，以免漏浆影响土建结构的美观。
3．浇筑砼时，本专业班组应派人在现场看管,发现问题应及时采取相应措施解决。
七、安全保证措施
1．施工中要贯彻“安全第一，预防为主"的方针，采取有效的安全技术措施。
2．施工人员进入现场要严格遵守现场各项规章制度，必须正确戴好安全帽，穿戴好防护用品。
3．现场用电,要找专职电工接电，其它人员不准随便接拆电源。
4．电焊工要遵守安全操作规程，持证上岗，用电设备要按安全用电要求使用。
5．使用施工机械时，要执行操作规程，操作精力集中，方法要正确。
