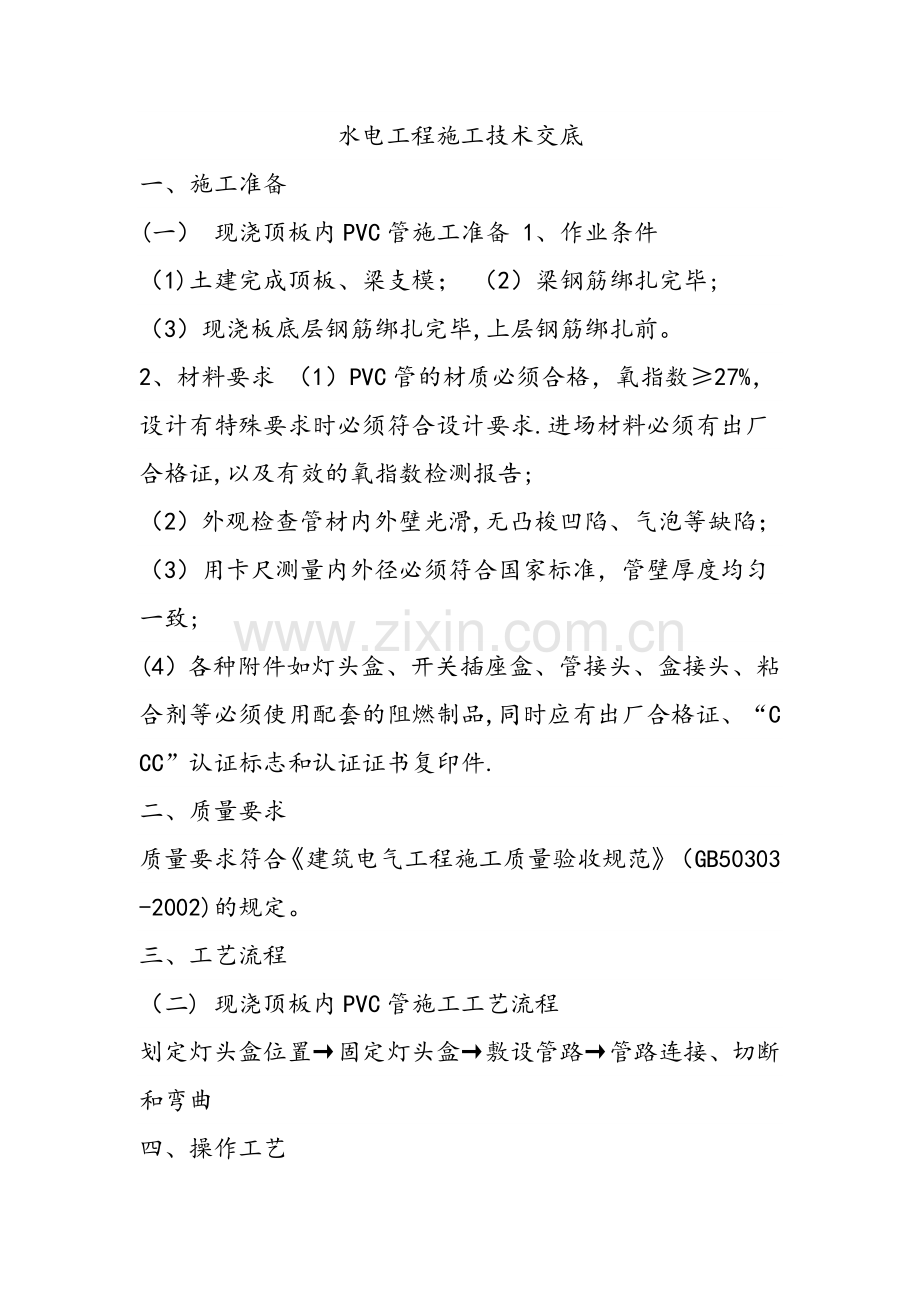

水电工程施工技术交底
一、施工准备
(一） 现浇顶板内PVC管施工准备 1、作业条件
（1)土建完成顶板、梁支模； （2）梁钢筋绑扎完毕;
（3）现浇板底层钢筋绑扎完毕,上层钢筋绑扎前。
2、材料要求 （1）PVC管的材质必须合格，氧指数≥27%，设计有特殊要求时必须符合设计要求.进场材料必须有出厂合格证,以及有效的氧指数检测报告;
（2）外观检查管材内外壁光滑,无凸梭凹陷、气泡等缺陷；
（3）用卡尺测量内外径必须符合国家标准，管壁厚度均匀一致;
(4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品,同时应有出厂合格证、“CCC”认证标志和认证证书复印件.
二、质量要求
质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002)的规定。
三、工艺流程
（二) 现浇顶板内PVC管施工工艺流程
划定灯头盒位置→固定灯头盒→敷设管路→管路连接、切断和弯曲
四、操作工艺

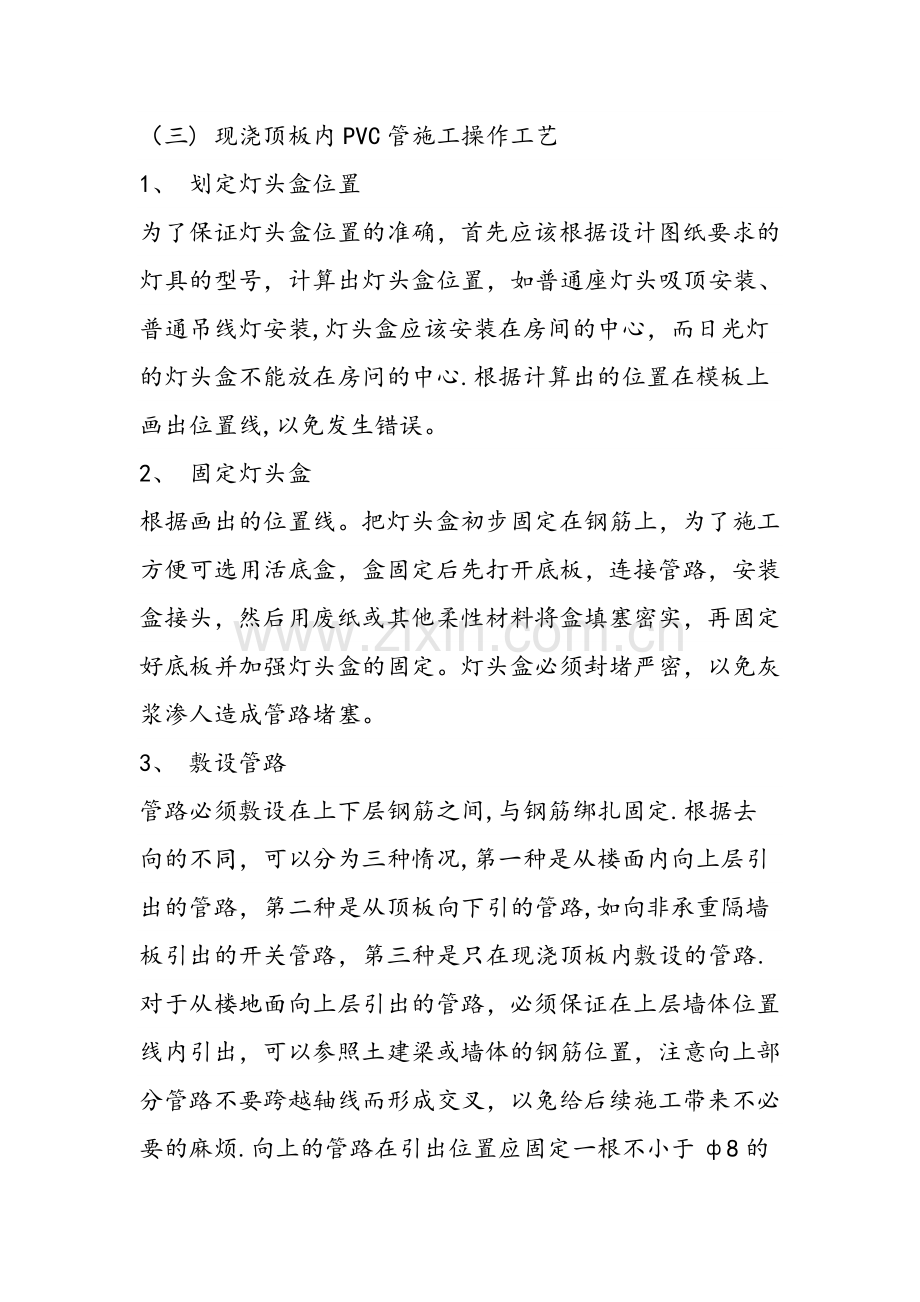

（三) 现浇顶板内PVC管施工操作工艺
1、 划定灯头盒位置
为了保证灯头盒位置的准确，首先应该根据设计图纸要求的灯具的型号，计算出灯头盒位置，如普通座灯头吸顶安装、普通吊线灯安装,灯头盒应该安装在房间的中心，而日光灯的灯头盒不能放在房问的中心.根据计算出的位置在模板上画出位置线,以免发生错误。
2、 固定灯头盒
根据画出的位置线。把灯头盒初步固定在钢筋上，为了施工方便可选用活底盒，盒固定后先打开底板，连接管路，安装盒接头，然后用废纸或其他柔性材料将盒填塞密实，再固定好底板并加强灯头盒的固定。灯头盒必须封堵严密，以免灰浆渗人造成管路堵塞。
3、 敷设管路
管路必须敷设在上下层钢筋之间,与钢筋绑扎固定.根据去向的不同，可以分为三种惰况,第一种是从楼面内向上层引出的管路，第二种是从顶板向下引的管路,如向非承重隔墙板引出的开关管路，第三种是只在现浇顶板内敷设的管路.
对于从楼地面向上层引出的管路，必须保证在上层墙体位置线内引出，可以参照土建梁或墙体的钢筋位置，注意向上部分管路不要跨越轴线而形成交叉，以兔给后续施工带来不必要的麻烦.向上的管路在引出位置应固定一根不小于ф8的钢筋,用以固定位置和保护管路不受外力损伤折断。管口必须封堵严密，可以采用管堵封堵.在土建楼层放线后及时检查，对超出墙体线的管路，要及时进行处理,如果是根部超出，必须进行剔凿然后重新接管，如果是上部超出墙体线只需将其扳正，但要注意不能用力过猛,避免管路折断或变形。
对于从顶板向下引的管路，为了不给土建模板造成较大的损害，采用暂时不引下，而等到土建拆模后再向下引的办法。具体做法是：在需要引下的位置预埋一块200×100×100mm的聚苯板，聚苯板要紧贴模板固定,把管头插入聚苯板中，并连接牢固紧密。等到土建拆模后安装隔墙板时。挖开聚苯板并将管路引下。既避免模板的损坏，又可以保证引下位置的准确。注意管口必须封堵严密，可以采用管堵封堵。
对于只在现浇顶板内敷设的管路首先应该截取长度适当的管路，把管路一端与盒接头连接，井将盒接头与灯头盒固定,然后连接另一端。连接后把管路与钢筋绑扎固定.
4、 管路连接
包括管路与管路的连接和管路与灯头盒的连接两种情况：
管路与管路的连接：使用与管路配套的套管和专用粘按剂.连接前注意首先要清除被连接管端的灰尘等，保证粘接部位清洁干燥，用小毛刷涂抹胶粘剂，要均匀、不漏刷、不流坠。涂好后平稳地插人套管中，插接要到位。必要时可用力转动套管，保证连接可靠。套管连接的管路应保持平直.
管路与灯头盒的连接：使用配套的盒接头和胶粘剂。首先根据两个灯头盒位置,截取适当长度的管路，长度不够时可以连接使用.按照上面套管与管路连接的办法，把盒接头的一端与管路连接，把盒接头的另一端插入盒内，并用配套的锁母固定。安装另一端的灯头盒时，盒接头安装后，可将管路或灯头盒稍撬起后插入并用配套的锁母固定。
5、 管路的切断 对于直径在20mm以下的管路可以使用专用的剪管器(割管器）进行剪切,注意不能使切断的管口发生变形，对于直径在20mm以上的管路可以使用钢锯锯断,但必须用钢锉把管口内外的毛刺修整平齐。不能出现斜口,以避免接管时出现质量问题.
6、 管路的弯曲
对于直径在25mm以下的管路，使用配套的弯管弹簧，首先将与管规格相配套的弯管弹簧插入需要煨弯的部位,如果管路长度大于弹簧长度可用铁丝拴牢弹簧的一端，并拉到合适的位置,两手抓住弯管弹簧的两端位置,用膝盖顶住被弯曲部位,两端用力逐渐煨出所需要的弯度,注意不能用力过快过猛，以免管路发生变形.对于直径在32mm以上的管路,使用弯管弹簧会有一定的困难，这时可以使用热煨法,首先将弯管弹簧插人管内，对规格较大的管路,没有配套的弯管弹簧时，可以把细砂灌入管内并振实,堵好两端管口,用电炉或热风机对需要弯曲部位进行均匀加热，加热到可以弯曲时，将管子的一端固定在平整的木板上，逐步煨出所需要的弯度，然后用湿布抹擦弯曲部位使其冷却定型.五、应注意的质量问题划定灯头盒位置时，容易出现灯位在房问内不居中的质量问题，可在施工前认真审图，注意房间内是否有吊壁柜的原因。
固定灯头盒时电线管路内流入灰浆，造成堵管现象，可在堵盒前首先堵好管口。
PVC管煨弯时出现凹扁现象，可选用配套的弯管弹簧，且热煨时保证煨弯部位受热均匀.
钢管煨弯时出现凹扁过大，弯曲半径不够的情况,。注意在使用手动弯管器时，受力点要适当移动；使用液压弯管器时，模具要配套,焊接钢管的焊缝不应放在侧面;钢管直径大于80mm时,最好到专业厂家加工定做.
跨接地线焊接长度不够,焊缝不饱满、出现夹渣、咬肉等质量问题,是由于操作人员责任心不强，应加强自检、互检并加强技术培训。
六、成品保护
其他工种不得敲打或弯折电线管路,管路敷设完成后，要及时套好管堵,其他工种不得随意拆除. 聚苯板块固定后要注意保护，不得损坏，其他工种不得碰撞或弯折电线管路.
交底人： 被交底人:
