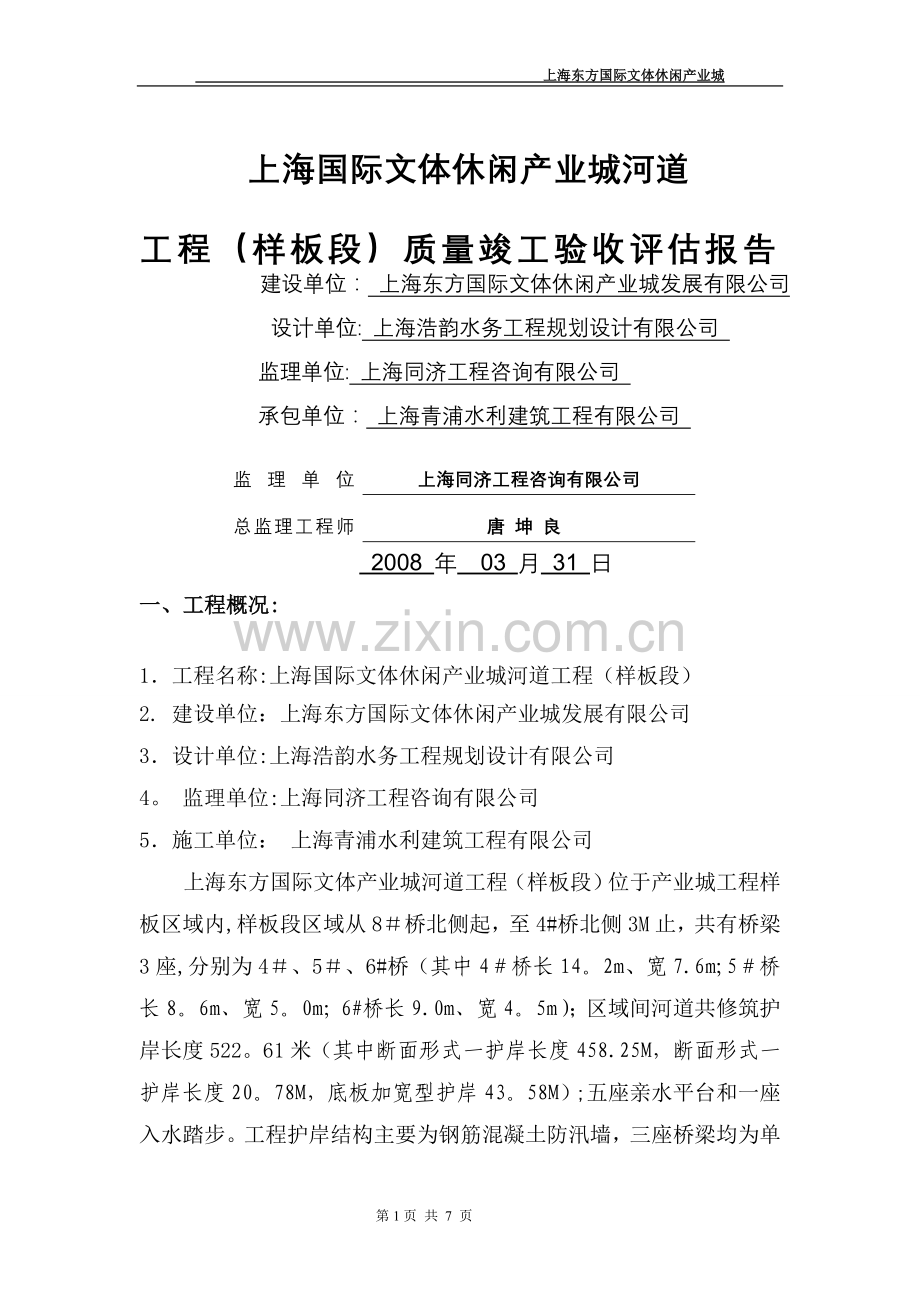

上海东方国际文体休闲产业城
上海国际文体休闲产业城河道
工程（样板段）质量竣工验收评估报告
建设单位： 上海东方国际文体休闲产业城发展有限公司
设计单位: 上海浩韵水务工程规划设计有限公司
监理单位: 上海同济工程咨询有限公司
承包单位： 上海青浦水利建筑工程有限公司
监理单位
上海同济工程咨询有限公司
总监理工程师
唐 坤 良
2008 年 03 月 31 日
一、工程概况:
1．工程名称:上海国际文体休闲产业城河道工程（样板段）
2. 建设单位：上海东方国际文体休闲产业城发展有限公司
3．设计单位:上海浩韵水务工程规划设计有限公司
4。 监理单位:上海同济工程咨询有限公司
5．施工单位： 上海青浦水利建筑工程有限公司
上海东方国际文体产业城河道工程（样板段）位于产业城工程样板区域内,样板段区域从8＃桥北侧起，至4#桥北侧3M止，共有桥梁3座,分别为4＃、5＃、6#桥（其中4＃桥长14。2m、宽7.6m;5＃桥长8。6m、宽5。0m；6#桥长9.0m、宽4。5m）；区域间河道共修筑护岸长度522。61米（其中断面形式一护岸长度458.25M，断面形式一护岸长度20。78M，底板加宽型护岸43。58M）;五座亲水平台和一座入水踏步。工程护岸结构主要为钢筋混凝土防汛墙，三座桥梁均为单跨桥梁。
二、评估依据：
1、《上海市水利工程施工质量检验评定标准》(DGJ08- 2000）
2、《市政桥梁工程质量检验评定标准》 （CJJ2-90）
3、《混凝土结构施工及验收规范》(GB50204-2002)
4、《堤防工程施工验收规范》（SL260-1998）
5、《钢筋焊接验收规程》(JGJ18—2003)
6、施工图、设计变更及相关技术资料。
7、其他与本工程相关的法律、法规、规范和工程强制性标准。
三、工程划分和评定方法：
样板区划分为护岸单位工程一个和桥梁单位工程三个，护岸工程分为桩基、承台、墙板、土方四个分部工程；桥梁工程划分为基础(桩基础和承台）、下部结构（挡墙和柱子）、桥面及附属（桥面板、拦板、桥坡及土方回填）四个部分。
1、护岸桩基:
挡墙桩基采用250×250×6000现场预制混凝土方桩,混凝土等级：C30；现场预制混凝土方桩所采用的原材料产品质保资料齐全，经现场见证取样检测复试合格;施工采用锤击沉桩法.桩顶标高、桩中心位置偏移在规范允许偏差之内,质量符合设计要求。
结论：合格。
2、护岸承台:
护岸承台钢筋混凝土底板采用C30商品混凝土施工，抗压强度经检测符合设计要求。混凝土表面无蜂窝麻面，无裂缝;钢筋保护层符合设计要求。使用的钢筋钢筋品种、规格、数量、尺寸、搭接长度、锚固长度符合设计要求，钢筋原材料经见证取样检测符合要求,质量保证资料齐全;
结论:合格.
3、护岸墙身：
护岸墙身采用C30钢筋混凝土挡墙,混凝土表面无蜂窝麻面，无裂缝;钢筋保护层符合设计要求。使用的钢筋钢筋品种、规格、数量、尺寸、搭接长度、锚固长度符合设计要求,钢筋原材料经见证取样检测符合要求，质量保证资料齐全；
结论：合格。
4、 护岸土方回填
土方回填按照设计要求，选取经监理和业主方认可的,满足回填要求的土源，配备足量的施工机械，根据土方回填的工艺要求,按照设计图纸要求，先按8%的石灰掺量比例将土方拌均，然后分层回填压实，按照施工验收规范要求对回填压实后的土方进行环刀取样检测，经检测,各层土方回填后均能达到设计的干密度要求。经验收，回填后的土方满足设计要求范围的标高,平整度和坡度.
结论：合格
5、 桥桩基
桥梁桩基采用300×300×10000预制混凝土方桩,预制桩混凝土强度等级为C30；成品桩各项检测报告齐全，质量符合要求;施工采用锤击沉桩法.桩顶标高、桩中心位置偏移在规范允许偏差之内，质量符合设计要求.
桥体800厚钢筋混凝土承台基础底板采用强度等级为C30商品混凝土浇注，抗压强度经检测符合设计要求。混凝土表面无蜂窝麻面，无裂缝;钢筋保护层符合设计要求.使用的钢筋钢筋品种、规格、数量、尺寸、搭接长度、锚固长度符合设计要求，钢筋原材料经见证取样检测符合要求,质量保证资料齐全;
结论:合格.
6、 桥体结构
桥体结构由支撑于承台基础上的挡墙、桥柱和桥面板组成，混凝土强度等级均为C30，抗压强度经检测符合设计要求.混凝土表面无蜂窝麻面，无裂缝；挡墙墙体位置、标高均符合设计要求，钢筋保护层符合设计要求.使用的钢筋钢筋品种、规格、数量、尺寸、搭接长度、锚固长度符合设计要求，钢筋原材料经见证取样检测符合要求,质量保证资料齐全；
结论:合格。
7、 土方回填
桥梁土方回填分为桥接坡土方回填和挡墙土方回填二部分,按照设计要求,二部分土方回填均选取经监理和业主方认可的，满足回填要求的土源，配备足量的施工机械，根据土方回填的工艺要求，按照设计图纸要求，先按8％的石灰掺量比例将土方拌均，然后分层回填压实，按照施工验收规范要求对回填压实后的土方进行环刀取样检测，经检测，各层土方回填后均能达到设计的干密度要求.经验收，回填后的土方满足设计要求范围的标高，平整度和坡度.
结论:合格
8、桥面
桥面主要由混凝土桥面板、栏板和桥坡路面组成,均采用商品混凝土浇注，桥坡路基采用回填土面铺设100厚碎石层。桥面、路面的标高、位置符合设计要求，商品混凝土经检测强度达到设计要求,使用的钢筋钢筋品种、规格、数量、尺寸、搭接长度、锚固长度符合设计要求，钢筋原材料经见证取样检测符合要求,质量保证资料齐全；
结论：合格
四、单位工程观感质量：
整个工程观感质量良好，护岸墙身平整度、垂直度达到规范要求，曲线弧度比较顺畅自然,观感较好;挡墙予埋管子其坡度、标高、出口长度均符合设计要求.
观感质量综合评价:良好
五、质量控制资料核查：
土方回填
干密度报告 4份

钢 筋
质保书36份
复检报告36份
钢筋焊接
检测报告10份

商品混凝土
配合比通知单3份

隐蔽工程验收单
114份

混凝土试块抗压报告
114份

对各项工程质量评定的质量控制资料核查，符合要求,质量控制资料基本齐全。
六、竣工质量评估意见：
上海东方国际文体产业城样板段水利工程经施工单位自检合格报监理组，经监理组组织初验收后,认为:本工程实体质量达到合格标准。现将各个个分部工程质量评定结果汇总如下表：
分部质量评定汇总表
序号
分部名称
评定结果
评定说明要点
1
桩基工程
合格
1、 混凝土方桩所使用的商品混凝土、钢筋原材料合格、桩位及标高符合设计要求。
2、 混凝土试块强度全部合格.
3、质量保证资料基本齐全。
2
护岸承台
合格
1、 所含各单元工程符合设计和规范要求，全部合格。
2、采用材料和砼试块强度达到设计要求标准，全部合格。
3、质量保证资料基本齐全。
3
护岸墙身
合格
1、 所含各分项工程符合验收标准，全部合格。
2、 所用原材料经检测全部合格，留置的砼试块强度经检测达到设计要求；
3、质量保证资料基本齐全。
4
桥体结构
合格
1、所含各分项工程符合验收标准,全部合格
2、采用材料和砼试块强度达到设计要求标准，全部合格。
3、质量保证资料基本齐全。
5
桥面结构
合格
1、所含各分项工程符合验收标准，全部合格.
2、混凝土试块强度达到设计要求,全部合格、采用的原材料全部合格.
3、质量保证资料基本齐全。
6
土方回填
合格
1、 所含检验批达到设计要求，全部合格。
2、 回填土的干密度达到设计要求的标准，全部合格。
3、质量保证资料基本齐全。
验收评定结果:合格.
上海同济工程咨询有限公司
东方国际文体产业城项目监理组
总监理工程师：
2008年3月31日
