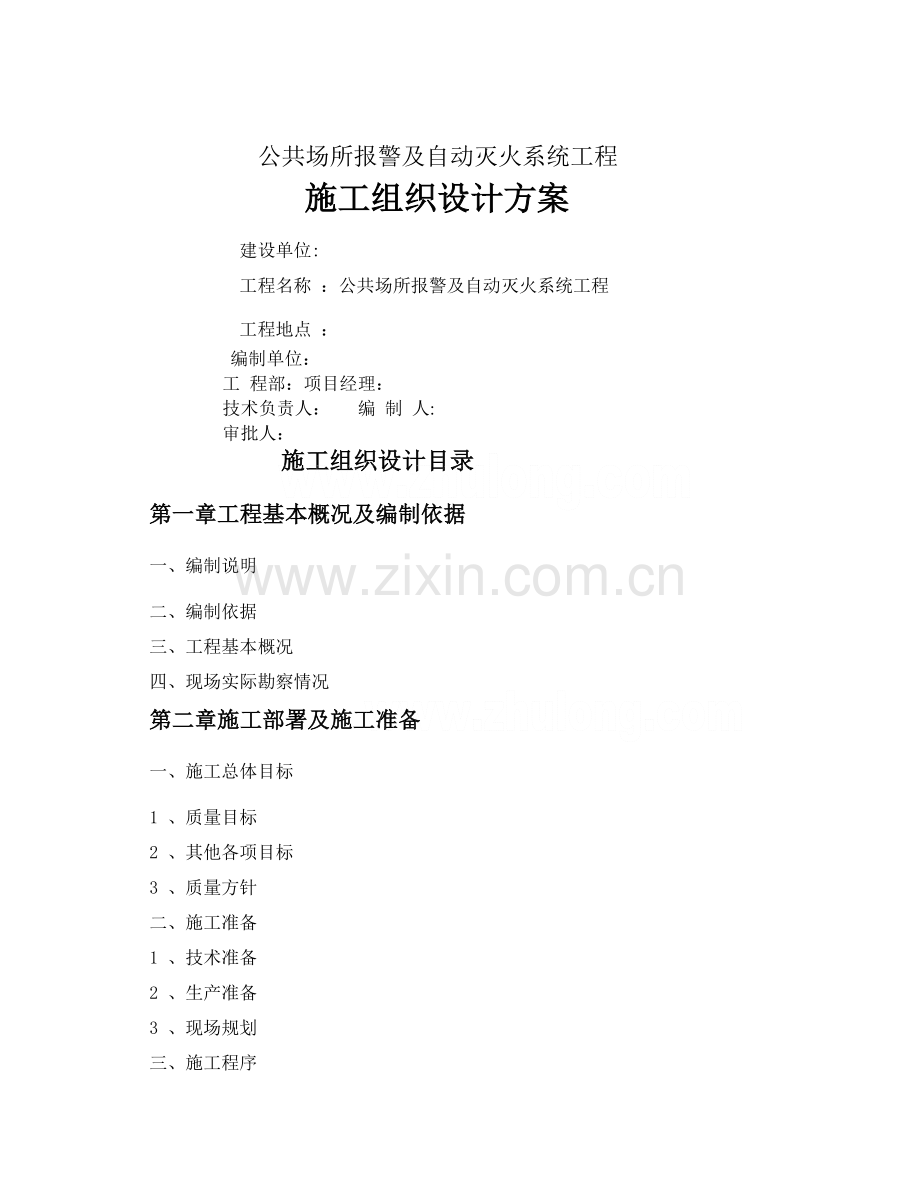

某建筑公共场所消防工程施工组织设计.doc

公共场所报警及自动灭火系统工程
施工组织设计方案
建设单位:
工程名称 ：公共场所报警及自动灭火系统工程
工程地点 ：
编制单位：
工 程部：项目经理：
技术负责人： 编 制 人:
审批人：
施工组织设计目录
第一章工程基本概况及编制依据
一、编制说明
二、编制依据
三、工程基本概况
四、现场实际勘察情况
第二章施工部署及施工准备
一、施工总体目标
1 、质量目标
2 、其他各项目标
3 、质量方针
二、施工准备
1 、技术准备
2 、生产准备
3 、现场规划
三、施工程序
1 、火灾自动报警系统
2 、自动喷水灭火系统
3 、消火栓给水系统
4 、事故应照明系统
5 、防烟排烟系统
6 、防火门、窗系统
7 、气体灭火系统
第三章组织机构
一、组建项目组
二、施工管理
1 、项目经理职责
2 、质理管理职责
3 、工程主管职责
4 、材料主管职责
5 、技术部职责
6 、核算部职责
7 、资料员职责
8 、安全员职责
9 、后勤处职责
10 、综合处职责
三、工程主要管理人员表、消防专业人员上岗证
第四章施工组织
一、本公司管理组织平面图
二、施工现场组织机构图、施工现场组织平面图
三、施工调度
四、劳动力组织 （ 劳动力投入计划表 ）
五、主要施工机械设备表
六、施工进度计划表
第五章施工方法
一、施工方法
1 、自动喷水灭火系统、消火栓给水系统、气体灭火系统
2 、火灾自动报警系及联动控制、事故应急照明系统
第六章各项保证措施
一、确保品质管制的技术组织措施
1 、全面质量管理体系
2、建立品质管制体系
3 、质量保证体系内容
4 、质量保证体系运行
二、确保工程施工安全卫生的技术组织措施
1 、建立健全安全制度
2 、完善安全生产制度
3 、具体措施
4 、强化安全监督机制
三、确保文明施工的技术组织措施
1 、组织管理措施
2 、对施工现场各生产要素所处状态进行分析处理
3合理的定置管理
4 、做好目视管理
5 、文明施工管理的有关规定
四、确保工期技术组织措施
1 、认真制定施工进度计划
2 、强化工期进度的跟踪与监督
3 、运作进度调整系统确保工程进度总目标的实现
五、降低成本措施
六、建立与、装饰装修单位的配合协调措施
七、主要部位质量通病及防治办法
（ 一 ） 、火灾自动报警系统及消防联动控制系统、应急照明系统
1 、施工中管线敷设有断头、少线、接地、短路时应采取以下措施防治 ：
2 、前端设备安装松动 , 无法联动 , 不正确时应采取以下预防措施 ：
3 、报警控制器的安装和调试为避免出现调不通、联动失效、运行不正常应该按以下步骤进行 ：
（ 二 ) 、自动喷水灭火系统和消火栓给水系统
1 、管网渗漏采取以下预防措施 :
2 、水流指示器 （ 或信号蝶阀 ） 不发出报警信号采取以下措施:
3 、湿式报警阀组不发出报警信号采取以下措施 ：
第七章系统主要工作流程
一、火灾自动报警系统
二、自动喷水灭火系统
三、消火栓给水系统
四、防火卷帘门系统
五、防火门系统
六、事故应急照明系统
七、气体灭火系统
第八章工程项目竣工验收
一、竣工验收的准备工作
二、竣工验收依据
三、竣工验收标准
四、竣工验收的范围
五、验收程序
第九章成品及设备的保护措施
第十章售后服务承诺
一、保修期维护养及售后服务的具体内容
二、竣工项目的保修程序平面图
第一章工程基本概况及编制依据
一、 编制说明
本施工组织设计作为指导施工的依据 ,编制时对目标工期、工程质量、项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及周期材料配备、主要分部分项工程施工方法、安全保证措施、文明施工及环境保护措施、选用设备材料品牌优质生产厂家，降低成本措施等诸多因素尽可能充分考虑,突出科学性及可行性.目前，我公司已做好了相应的技术、资源准备,我们的宗旨是对能为业户更好的服务。为实现本工程“优质、快速、安全、低耗”的施工目标 ，我们将“用我们的智慧和行动 ，实现对用户的承诺”。
二、编制依据
1 、依据＊＊＊*＊＊工程有限公司( 设计证书编号 ：
勘察设计编号：)提供的施工图。
2 、主要法规 ：
（1) 中华人民共和国建筑法、中华人民共和国消防法
(2） 中华人民共和国安全生产法
（3) 中华人民共和国环境保护法
（4） 建设工程质量管理条例
3 、主要规程、规范 ：
(1） 火灾自动报警施工验收规范 GB50166—92
(2） 自动喷水灭火系统施工验收规范 GB50261-96
（3） 火灾自动报警系统检验规程 DB21 / T1204—2003
（4） 自动喷水灭火系统检验规程 DB21 / T1205—2003
（5） 室内消火栓系统检验规程 DB21 / T1206-2003

三、工程基本概况
1。 工程名称：
2。工程地点:
3. 工程概况： 本工程为原有建筑改造.工程主要分＊＊＊＊**、*＊＊*＊、****＊三部分。
4．资金来源: 公司投资
5．工程工期要求:日历天数90天。
6. 施工内容： 火灾自动报警系统、自动喷水灭火系统、消火栓给水系统工程、气体灭火系统。
7．工程承包方式 ： 消防设备材料采购安装工程。
8。 质量要求 : 达到国家施工验收合格标准。
第二章施工部署及施工准备
一、施工总体目标
＊＊＊*＊＊＊＊＊*＊*＊＊公共场所报警及自动灭火系统工程。设备材料品牌优选生产厂家、施工质量、工期、安全生产及文明施工各项措施都会对整个工程起到至关重要的行用 ，我公司将其列为重点工程 ,给予高度重视 ，决心在以往施工经验基础上,巩固成绩 ，坚持我公司的质量方针，运用科学管理 , 制定严格的质量、进度和安全生产的控制措施 ，大力采用新技术、新工艺和新材料 ,以科技推动生产 ,降低成本 ，满足使用功能需要 ,在施工过程中 ,同建设单位、监理单位、设计单位和质检单位密切合作 ,实行项目经理管理 ，实施ISO9001： 2000 质量保证体系。实行目标管理 ,精心组织施工 ，确保优质、高效、高速、安全、文明施工。为此我公司制定以下项目标 ：
1、质量目标
进货验证率： 每批进厂原材料和设备均按检验规定进行验证达100
各分部工程检验一次合格率： 合格
消防分项工程内部验收合格率 : 合格
消防分项工程竣工验收合格率 : 合格；
顾客投诉工程质量问题 ： 24 小时内派人到现场解决。
2. 其他各项目标
（1） 工期 : 确保90 天内完成招标规定的全部工程项目。
（2） 质量 ： 分部分项工程全部合格。
（3) 安全 : 严格执行《安全生产条理条列》无死亡、无重伤、无火灾、无中毒、无倒塌事故。
(4） 文明施工 ： 达到文明施工工地标准.
3. 质量方针
本公司严格执行《建筑法》、《安全生产管理条例》法律法规及消防施工验收规范,在任何时间和场合向业主提供精心施工的消防工程精品 ，以满足业主所签订合同的需求 ,保证工程使用安全可靠 ,履行我们的全部承诺 ，并通过持续改进、追求卓越 ,使消防工程质量水平达到国内同行业的前列。
我公司承诺：
1。 有能力完成＊＊＊**＊**＊＊＊＊公共场所报警及自动灭火系统工程的施工任务，保证工期正常施工.
2. 有能力确保工程质量 , 保证消防工程顺利验收.
二、施工准备
1. 技术准备
（1）组织专业人员熟悉图纸 ,对图纸进行审查 ，熟悉和掌握施工图纸的全部内容和设计意图。各专业相互联系对照,发现问题，提前与建设单位、设计单位协商 ，参加由建设单位、设计单位和监理单位组织的设计交底和图纸会审。
（2) 编制工程预算,根据施工图纸，计算分部分项工程量，按规定套用施工定额，计算所需材料的详细数量、人工数量、机械台班数。以便做进度计划供应计划。更好地控制成本，减少消耗。
(3） 根据项目施工的内容,拟定加工及定货计划.
(4） 做好技术交底工作。本工程每一道工序开工前，均需进行技术交底,技术交底是施工企业技术管理的一个重要制度，是保证工程质量重要因素,其目的是通过技术交底使参加施工的所有人员对工程技术要求做到心中有数，以便科学地组织施工和工序、工艺进行施工。
技术交底采用三级制 ，即项目经理至工程技术负责人至各专业班组长 ，交底均有书面文字材料及图表，级级交底签字,工程技术负责人向班组长进行交底要求细致、齐全、完善,并要结合具体操作部位、关健部位的质量要求，操作要点及注意事项等进行详细的讲述交底,班组长接受后组织工人进行认真讨论，全面理解施工意图，确保工程的质量和进度。
2。 生产准备
（1）材料设备均应根据实际情况制定好《采购计划》、《采购单》、《临时采购单》分批进场,经检验合格后办理入库登记手续。同时加强防盗、防火管理。
（2) 施工机具设备均齐备完好(详见施工组织设计———设备表）.
(3) 施工现场用电由甲方提供 ,采用三项基本原则 ： 一是必须采用TN-S 接地 ， 接零保护系统；二是必须三级配电管理系统;三是必须采用两级漏电保护和两道防线。
（4） 组织施工管理人员及劳动力调配入场 ,满足施工要求。
（5） 提前做好预制、预埋件的加工工作.
3. 现场规划
根据现场实际情况 ,结合消防施工要求 ，临时设施如下 :
（1)、办公室10平方米.
（2)、仓库30平方米。
（3）、加工车间30平方米。
三 。施工程序
1. 火灾自报警系统：
图纸索取——技术交底一一材料进场检验、报验一一预留预埋一一穿线、校验测试绝缘一一进货进场部件设备检验一一部件设备安装一一系统设备连接校验测试一一系统编程及联动运行试验一一竣工验收.
2 、自动喷水灭火系统
图纸会审技术交底一一进场的材料、组件、设备、管材、管件验证一一预留预埋除锈防腐一一标高、坡度确定、支吊架制作安装一一管网制作安装一一管网水冲洗试压一一泵房设备、水箱间设备一一湿式报警阀、水流指示器、安全信号蝶阀、喷头、排气阀、控制阀、节流装置、减压孔板、水泵接合器一一系统冲洗试压一一系统调试与火灾自动报警系统联锁动作试验一一管道防腐处理色环、标涂一一竣工验收。
3。 消火栓给水系统
图纸会审技术交底一一检查预留预埋一一进场材料检验一一标高确定一一支吊架制作安装一一管道制作安装一一管网冲洗试压一一消火栓箱、栓及泵房设备安装一一系统冲洗式压一一水枪、水带安装一一系统调试一一管道防腐处理色环、标涂一一与自动报警检测一一竣工验收。
第三章组织机构
一、组建项目组
本工程委派我公司实践经验丰富和管理水平高的人员担任项目经理，由技术负责人、施工组长、安全管理员、设备材料保管员、质检员组成项目组，在建设单位、监理单位指导下,负责对本工程的工期、质量、安全、成本等实施计划。组织、协调、控制和决策 ， 对施工要素实施全过程的动态管理。
作业层人员的配备：施工入员均挑选有丰富施工经验和劳动技能的正式工和合同工，分工种组成作业班组,挑选技术过硬，思想素质好的正式职工带班.
二、施工管理
在工程施工阶段,项目组对工程全面负责。制定职责如下 :
1 、项目经理职责 :
负责整个工程系统管理 ，人员调动、技术支援、协调与甲方及其他管理部门关系 ，签定工程联系单 ，组织工作人员编制工程的进度计划表 ,指导现场工程人员施工 ，工程结速后组织有关人员进行最后的验收。
2 、质量管理职责 :
负责工程施工中各个工种、各个工序的工程质量整体工程的质量管理 ， 监督各部门的质量落实情况 ，并参与甲方、监理的与本工程有关的工程验收工作。
3 、工程主管职责 ：
负责工程施工中各个工种、各个工序的工程质量整体工程的质量管理。负责施工现场及施工人员的安排、带领施工人员规范施工，作好施工记录，负责工程中的具体技术问题解决，向项目经理及公司汇报施工完成情况 ，签字负责.
4 、材料供应职责 :
根据施工队长工程进度、工程主管提出材料 ，及工具等采购要求 ，交项目经理批准 ，填写材料申购单 ，交公司采购或现场采购。
5、技术部职责 ：
负责施工图纸技术交底 ，经项目经理、工程主管内部交底 ，确保工期及施工进度。
6 、核算部职责 ：
负责施工过程更改，竣工核算工程量及竣工图纸的绘制，完成竣工决算，此工作由工程主管、项目经理及施工队长完成。
7 、资料员职责 ：
负责施工过程技术资料、图纸、工作联系函、隐蔽工程记录、质量评定表、监理会议纪要、施工记录内容等相关文件汇总分类.
8 、安全员职责 :
负责施工场、生活区等临时用电的保护，用电设备安全规范操作等进行定时检查 ，发现隐患及时改正，督促施工人员安全施工，负责施工过程中的安全生产,制定安全治安条例,加强安全培训，确保纪律严明。
9 、后勤处职责 :
负责现场工人员的生活等方面的后勤服务。
10 、综合处职责 ：
协调各个部门人员之问的关系及现场其它情况。
三． 工程主要管理人员表
名称
姓名
职务
职称
专业
备注
一.部门

1。项目主管
*＊＊*
技术负责人
高级工程师
电子技术

2。其他人员
＊＊＊＊
部门经理
工程师
建筑

二.现场

1.项目经理
****＊
项目经理
一级建造师
机电安装

2.材料管理
＊＊＊*＊＊
供应部
助理工程师
建筑

3安全管理
＊**＊*
安全员
助理工程师
电子技术应用

4。计划管理
＊**
财务
会计师

5。质量管理
＊＊*＊
水施队长
工程师
消防给水

*＊***
电气队长
工程师。
消防电气

注： 本表人员未经同意 ， 不得随意更换.
上 岗 证
上岗证人员汇总表:
姓名
职务
备注

第四章 施工组织及施工计划
一、本公司管理组织机构图、
二、施工现场组织图
三、施工调度
为了保证工程施工的顺利进行和按时达到目标 ，及时解决施工中出现的问题 ,迅速而准确的传达项目经理决策 ,建立以项目经理为核心的调度体系 ，及时反馈上级职能部门.业主意见及施工中出现的问题 ,以便及时的贯彻落实下去 ,调度体系运转情况如下 ：
1. 组成以项目经理为核心的调度体系 ，参加施工的所有管理人员为成员。
2。 定期召开有业主设计单位及监理单位的协调会议,解决施工中出现的问题。
3。 每星期召开班组长管理人员会议，了解整个项目的进度、成本计划、质量、安全、文明施工执行情况.
4。 协调好各专业工作 ,组织好分部分项工程的施工衔接 ,合理穿插流水作业 ，保证合理工期。
5。 监督检查施工计划和工程合同的执行情况 ,使人力、物力、财力定期按比例投入本工程 ,并使其保持最佳调节状态 ,保证施工正常进行。
6、劳动力组织：根据本工程的具体情况和施工工期的要求 ，劳动力的准备投入( 详见附表 ） ，各工种人员按项目经理的安排进场。
四 .施工进度计划：
我公司进场后，投入人力、物力按甲方提出的竣工时间，保证工期 ，不影响工期。
本工程计划工期90日历天 ， 包括节假日和休息日，开工时间以开工报告为准.
火灾自动报警系统30天
自动喷水灭火系统45天
消火栓给水系统20天
( 详见施工进度计划表)
第五章施工方法
依据消防施工验收规范及相关规程 ,通过实际施工的经验编制本程施工方法及工作流程。
一 .施工方法
1. 自动喷水灭火系统、消火栓给水系统：
（1） 、对管子、管件以及支架的要求
A、管子、管件，各种支吊架所用的材质、规格、型号等应符合设计要求 ， 应使用带有生产厂家合格证或经有关部门认可的产品。
B、管网所用镀锌钢管、镀锌无缝钢管等 ,管子表面应无裂纹、缩孔、夹渣重皮等缺陷 ，管子的尺寸偏差应符合部颁和国标要求。
C、管子、管件施工前应清除管内外的脏物异物。
(2） 、管道的施工
A、采取集中预制与现场组对装配的方式进行安装 ，同时结合土建工程的实际情况,定出必要的活口，然后进行统一下料套丝，组对装配，但需注意按部位进行预制并编号,以免安装中出错,应注意做到 :
a、当管道采用螺纹连接时 ：
1） 、管子采用机械切割,切割面不得有飞边、毛刺。
2） 、加工的管螺纹密封面应完整、无损伤、毛刺韧、无老化变质或分层现象 ,表面无损坏、皱纹等缺陷 ,尺寸偏差应符合标准要求。
3） 、弯头上不得采用补心 （ 活接头 )， 管道变径时 ， 应避免采用补心,如必需补心时 ，三通上只能用1个 ，四通不超过 2 个，直径大于50mm的管内不得采用补心。
4） 、螺纹连接的密封填料应均匀附者在管道的螺纹部份，拧紧螺纹时，不得将密封材料挤入管内，连接后，应将外部清干净。
5） 、法兰密封面应平整光洁，以及有毛刺及径向沟槽 ，凹面法兰能自然嵌合,嵌合面的高度不得低于凹槽的深度.
b、当管道采用焊接时 :
1 ) 、焊工应取得合格资格证.
2） 、管道焊接头口的坡口型式、尺寸及组件选用时应能保证焊接质量和减少焊接变形，并尽量做到填充金属砂,防止焊料进入管子内壁.
3) 、焊接弯头的周长偏差不应超过土±4mm， 端面与中心线的垂直偏差不大于管材外径的l%且不大于3mm.
4) 、焊接完毕，应清除管道口上熔渣及其焊接残留杂质,外观检查不允许焊缝表面有裂缝、气孔、夹渣、熔合性飞溅飞、咬边、凹陷、接头坡口错位等现象。
c、当管道采用沟槽连接时 :
1) 、管道切割表面平直，套丝管口平整，无乱丝、坏牙现象如有断丝或缺丝,不大于螺纹全扣数的10% 。
2） 、安装管件时，按旋紧方向装好，不倒回，安装后外露牙数为 2——3 螺纹，并及时清除剩余填料。
3) 、螺纹间的填料： 采用油麻丝和白厚漆、聚四氟乙烯生料带或密封胶 ,不能把填料从管端下垂挤入管内，以免堵塞管路。
4） 、被破坏的镀辞层表面及管螺纹露出部份,均做防腐处理。
B、主管安装应尽可能地垂直，每米允许偏差应小于2mm，每层距该层地面1。5—1.8 米处，应对主管设一管卡，将管道固定牢靠。
C、管道安装应符合设计要求，管道中心与建筑结构的最小距离
应符合下表要求 ：
通径mm
25
32
40
50
70
80
100
125
150
200
距离mm
40
40
50
60
70
80
100
125
150
200
D、管道固定采用的管道支架飞吊架和防晃支架的问距应满足下表要求：
通径mm
25
32
40
50
70
80
100
125
150
200
250
300
距离mm
3.5
4。0
4。5
5。0
6。0
8。0
8。5
7.0
8。0
9。5
11
12
设置吊架或支架的位置应不影响喷头的喷水效果。一般吊架与喷头的距离不宜小于30mm 与末端喷头的距离不应大于 75mm。支管每段管上至少设置一个吊架 ，相邻两喷头间的管段上应设一个吊架 ， 当喷头间距小于 180cm时支吊架可隔段设置,但吊架的距离不宜大于3.6mm 。
在通径≥50mm 时每段配水干管至少应设一个防晃支架.管子过长或改变方向,必需增设防晃支架。立管应在其底部、顶部设置防晃支架，同时隔层设立。
E、管道穿过楼板、墙时 , 若事先未预留孔洞的话，可用DZ—l 、 DZ-2 型工程钻机在钢筋砼或砖墙上开孔 ，以减少对建筑结构的损伤，然后先作套管，管道焊接缝不得置于管道内，穿墙套管长度不得小于
墙厚,穿楼板套管应高出楼面或地面 40mm。管道与套管之间的间隙一律用防火堵塞严密（ 以免火灾时从该处窜火 ，窜烟 ，且平时亦不致使该处楼板受潮 ） 。
F、埋地管段均应采取防腐措施，地上的消防管道应涂上 EPDXY底漆一道和红色 PU 面漆两道为明显标志。
G所有支管都应做出斜向其最末端用水点的坡度 ，并在适当位置用钩钉固定，钩钉问距不宜太大，以免运行中产生水锤和噪音.与阀门、连接以及其他需要拆卸的地方,都应加活接头，与阀门连接的管子焊接不宜过长,一般在 7-8 扣之间即可，上紧阀门时，一般应使用活动扳手，以免在阀门上留下伤痕造成损坏。
H、管道安装敷设中断时，应临时用塞子或管堵头将敞口封闭。
R、配管顺序一般应从进户管开始,由主管到支管，从大管到小管进行，装到水嘴或喷头时，接口处宜用管堵临时堵死，及时完成试压，待土建完成墙壁、天棚的粉刷和油漆后 ，再装上水嘴或喷头等。
（3) 、管道涂漆
A、附属设施及其绝缘保护层表面的油漆 ,既起保护作用 ，可装饰美化工程系统 , 故必须认真对待 ， 严格把关。
B、所用全部涂料应具有制造厂家的合格证明书 ,使用前应经业主营建部认可，不得采用过期涂料.
C、涂漆工作应在管道菜统试压合格后进行，事先将被涂刷表面的铁锈、焊渣、毛刺、水等清除掉.
D、涂漆工作宜在5—40°C的环境温度下进行，并应采取切实有效
的防火防冻或防雨措施。
E、各种管道保护层表面油漆的颜色按国家及消防有关规定执行。
（4） 、喷头的安装
A、安装前的检查选用的喷头型号、规格应符合设计要求。喷头的色标必须明显，且符合规定的色标温级.喷头的商标、型号、制造年月及制造厂等标志要齐全.喷头外观无加工缺陷和机械损坏，螺纹密封面要平整、光滑 ， 其尺寸公差应符合现行标准。
B、喷头的安装应在系统管网经过试压、冲洗后进行。
C、安装喷头所用的弯头、三通宜用专用管件。
D、喷头安装应采用工厂配备的专用扳手。
E、喷头安装时应按设计规范要求确保溅水盘与吊顶、门、窗、
洞口和墙面的距离。喷头的水平和垂直距离如下表所示 ：
水平距离
15
22.5
30
37.5
45
75
75
≥90
最小垂直距离
7。5
10
15
20
23。5
31.8
38.6
45
（5） 、阀门安装前的准备
自动喷水灭火系统用有闸阀、止回阀、电动蝶阀、报警控制阀、安全信号阀、比例减压阀、安全阀、排气阀等 ，安装前应分别作以下的检验与试验。
A、外观检验
有关阀门要按出厂设备组件清单，检查组件是否齐全完好，且有制造厂的合格证.阀门及组件外观检查应有清晰的铭牌及标志不得有任何加工缺陷和机构损伤.
报警控制阀的阀瓣组件和操作机构应已进行清洗 ，且动作灵活可靠 ，无卡涩现象。水力警铃的铃锤应转动灵活。
B、必要的试验
安装使用前,报警阀应能通过 4。8Mpa 压力的强度试验和 2.4Mpa压力的严密性试验。
安装使用前，控制阀进行 2。4Mpa压力的强度试验和 1。6Mpa压力的严密性试验。
（6) 、报警阀的安装
A、报警阀应在主要管网安装完毕后进行.
B、湿式报警阀的安装应符合以下要求。报警阀及其组件应先安装报警阀与消防主管的连接 ，并保证水流方向一致，再进行报警阀辅助管道的连接.
报警阀应安装在明显并便于操作的地点，距地高度一般为1.2m左右 ， 两侧距墙不小于 O。5m,正面距墙不小于1。2米
安装报警阀的室内地面应采取相应的排水措施 ，应确保报警阀前后管道中能顺利充满水,水力警铃不发生误报警.每一个水流指示器为一个报警分区 ，每一个报警分区应安装一个检测装置.
（7） 、系统附件的安装
A、水力警铃
水力警铃应装在公共通道或有人的值班室,且应安装检修、测试用阀门和20mm滤水器。水力警铃与报警阀采用镀锌管连接,当通径为15mm时，其长度不应大于20m，连接管必须畅通，无锈蚀,水轮转动灵活，应确保其启动压力不小于4Pa。
B、水流指示器
水流指示器在管道试压冲洗后方可安装，一般应安装在分区安全信号阀后管道上，其尺寸必须与管径相匹配.
水流指示器的浆片、膜片一般宜垂直于管道,其动作方向和水流方向一致。
水流指示器的浆片、膜片动作灵活,不允许有任何磨擦接触，且要求无渗漏。
C、控制阀
系统安装的闸阀、安全信号阀、蝶阀等控制阀，应注意安装方向正确 ， 阀内清洁无堵塞,无渗漏，安全信号阀应靠近水流指示器安装，且与水流指示器问距不小于500mm。
D、自动排气阀
自动排气阀应在管道系统试压冲洗后安装于立管顶部或配水管的末端，不应有渗漏现象。
E、节流装置和减压孔板
节流装置和减压孔板应安装在公称通径不小于50mm 的水平管段上 ， 孔板安装在水流转弯处下游一侧的直管上，与弯管的距离不小于所在管段通径的两倍压力开关宜竖直安装在通往水力警铃的管道上，并不允许在安装中拆动。
(8） 、室内消火栓的安装
安装室内消火栓，栓口应朝外，阀门中心距地面为1。2m,允许偏差 20mm，阀门距箱侧面为140mm,距箱后内表面为100mm，允许偏差5mm。
安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后,应根据箱内构造将水龙带挂在箱内的挂钉或水龙盘上.
（9） 供水设施的安装
A、水泵安装前的检查：系统使用的水泵、稳压泵应有产品合格证和质量检验技术文件。基础的尺寸、位置、标高和地脚螺栓位置应符合设计要求,且混凝土基础己达设计强度。设备完整、无损坏和锈蚀等情况 , 管口保护物完好，盘车应灵活 ,无擦壳声音.驱动机走向确认无误后与水泵相连接,由于所配水泵电动机功率较大，安装时应有隔振措施。
B、水泵的找平
水泵找平应以水平分面、轴的外伸部份、底座的水平加工面为基准进行测量，纵横不水平度不应超过 0。1% 。
C、水泵的找正应达到以下要求:泵与电动机间采用联轴器连接.两轴的不同轴度两半联轴器端面间的间隙应符合泵技术文件的规定。主动轴与从动轴找正连接后,盘车检查应灵活。
D、泵与管道采用法兰连接时,法兰应与管中心线机垂直，两法兰面应平行.连接后应复校找正情况.如不正常应调整.调整时应将泵与管道脱开,以防止杂物进入泵内,损坏泵的零件.
E、吸水管和附件应符合下列要求 :
自灌充水式水泵，吸水管上必须装设控制阀门,并且其直径不应小于泵吸水口直径，控制阀不得采用蝶阀。吸水口宣力口设滤网,水池有杂质时设置固液分离装置。
当水泵及吸水池位于独立的基础上且设有刚性连接管时,吸水管应安装可由浇胶接头等装置以释放应力,每台水泵出水管上应安装闸阀。吸水管水平短管上不应有气囊和漏气现象.
安装压力表应加设缓冲弯管，两者问应装有旋塞，缓冲弯管采用内径不小于lOmm的钢管或内径不小于6mm的铜管，压力表的量程不小于泵工作压力的2倍。
（10）、层顶水箱和贮水池安装
屋顶水箱的容积、安装标高与位置应符合设计要求.
水箱间的主要通道宽度不小于10m,钢板水箱四周应有不小于0。7m的检修通道,水箱顶至建筑结构最低点的净距不及小于 O。6m 。
水池、水箱安装的进、出水管、溢流管、泄水管吸水位指示装置等应符合设计要求。溢流管、泄水管不得与排水系统直接相连.
管道通过钢筋混凝土水箱、水池处，应安装刚性或柔性防火套管 ，管道穿过钢板水箱处宜直接焊接，焊接处应作防锈处理。
水箱应加盖并设有水质防污染措施。水箱内表面使用的防锈、防腐涂料不得影响水质.
（11）、水泵接合器的安装
水泵接合器的组装应按接口、本体及联接管，止回阀、安全阀、放空管、控制阀的顺序进行。止回阀的方向应保证消防水流能从水泵接合器进入系统。
水泵接合器应安装在消防车便于接近之处,且宜设在人行道或非汽车行驶地段,并注明其管辖范围。
地下式水泵接合器井的铸铁井盖上应铸“消防水泵接合器‘标志 ， 安装时应使接合口处在井盖正下方并且其顶部进水口与井盖底面距离不大于0。4m。
地上式水泵接合器应有与消火栓相区别的标志.
墙壁式水泵接合器的位置应按设计安装且距地面不宜低于O。7m， 并与建筑物的门、窗、孔、洞保持不小于1。0m的距离。
地下管道应按设计选择材质柔软相应的防腐措施。设计无要求时 , 地不管道外壁应涂沥清冷底油两道后再涂热沥清两道。
(12）、系统调试和清洗
系统安装完毕后,应按设计要求对管网进行强度、严密性试验。
A、水压试验（ 应用洁净水进行 ) .
B、水压强度试验
水压强度试验压力为1。4Mpa 或设计压力的1。5倍,测压点应设在管道系统最低部位。对管网注水时,应将气排净，然后缓慢升压，达到试验压力后，稳压30min，目测应无泄漏，无变形、无压降。
C、系统严密性试验
系统严密性试验一般在强度试验合格后进行，其实验压力为设计工作压力,稳压 24 小时,经全面检查,以无泄漏为合格。
系统的水源干管，进户管和室内地下管道应在回填隐蔽前,单独或与系统一起进行强度、严密性水压试验。
D、气密性试验
气压强度试验后,将压力降到O。3Mpa,稳压24小时，压降不超过 O.OlMpa，即为合格。
E、水冲洗
对系统进行水冲洗的排放管道的截面不应小被冲洗管道截面60％ 。水冲洗应以不小于3m/s 的速度和下表所列的流量进行,且水流方向应与火灾时系统运行的水流方向一致。
系统的地上管道与地下管道连接前应在立管底部加设堵头,然后对地下管道进行冲洗。
水冲洗应连续进行，以出口处的水色，透明度与入口处目测基本一致为合格。
管道冲洗后应将存水排尽,需要时可用压缩空气吹干或采取其他保护措施。
F、系统调试
系统调试包括水源测试,消防泵性能试验,报警阀性能试验，排水装置实验,系统联动试验以及灭火功能模拟试验等.
1) 、水源测试
用压力表、皮托式流量测定管测定，并计算室外水源管道的压力和流量 ,其应符合设计要求。
2）、消防泵性能试验
以自动或手动方式启动消防泵，达到设计流量和压力时，其压力表指针应稳定,运转中应无异常声响和振动，各密封部位不得有泄漏现象.
备用电源切换后，消防水泵的运转情况仍应符合上述要求。
3） 、报警阀的性能试验
打开系统试水装置后，湿式报警阀应能及时动作，经延迟器延时5—90s后水力警铃应能准确发出报警信号，水流指示器应输出报警电信号 ， 压力继电器应能接通电路报警,并启动消防水泵。
4） 、排水装置试验
将控制阀全部打开，全开主排水阀并保持到系统压力稳定为止,系统所排放出的水能及时进入排水系统，末出现任何水害，试验方为合格.
5） 、系统联动试验
用感烟探测器专用测试仪输入模拟烟信号后，系统应在15秒内输出报警和启动系统执行信号，并准确可靠地启动整个系统。
用感温探测器专用测试仪输入模拟信号后应在 20 秒内输出报警和启动系统执行信号，并准确可靠地启动整个系统。
试验完毕后填写《系统联动试验记录》。
6）、灭火功能模拟试验
灭火功能模拟试验在消防监督部门认为有必要时进行。
2。 火灾自动报警系统及联动控制系统
（1)、配线
管内或线槽内的穿线应在建筑抹灰及地面工程结束后进行.穿线前应将管内或槽内的积水及杂物清除干净,对于管道可采用以下方法 :
A、采用 0。25Mpa 的压缩空气吹入己敷好的管子。
B、采用绑以擦布成拖把状的钢丝在管内来回拉数次。管路清扫后随即向管内吹入滑石粉，并在管子端部安上护线套。
不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽的同一槽孔内。
水平敷设的报警系统传输线路穿管敷设时，不同防火分区的线路不宜穿入同一根管内。
探测器的“十"线应为红色“－”，线应为蓝色 ，联动系统的线 ，其颜色按功能用途区分，相同用途的导线颜色应一致.
导线在管内或线槽内不应有接头或扭结,导线的接头应在接线盒内焊接或用端子连接。
导线通过变形缝的两侧应固定，并留有适当余量。
导线敷设后,应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20兆欧.
（2）、报警设备的安装
A、火灾探测器的安装
探测器应按设计要求区分的类型选用，并且要逐个进行模拟试验 ， 经试验合格后才能使用
a、感烟、感温探测器具体安装位置应符合下列规定 ：
1） 、探测器至墙壁、梁边的水平距离,不应小于0.5 米.
2) 、探测器周围0。5 米内不应有遮挡物。
3） 、探测器至空调送风口边的水平距离，不应小于1。5 米，至多孔送风顶棚孔口的水平距离不应小于0。5米。
4） 、在宽度小于3m的内走道顶棚上设置探测器,宜居中布置，感温探测器的安装间距，不应超过10m，感烟探测器的安装间距,不应超过15m， 探测器距离端墙的距离，不应大于探测器安装间距的一半。
5)、探测器宜水平安装，当必须倾斜时，倾斜角不应大于 45 度。
B、探测器底座应固定牢靠,并应使探头报警灯面对从主要入口处便于观察的方向。
C、探测器的端子应根据不同类型,按照功能与极性正确联线 ，其导线连接必须可靠压接,线头搪锡时，不得使用带腐蚀性的助焊剂。
探测器及底座的外接导线，应留有不小于15厘米的余量，入端处应有明显标志。
探测器底座穿线孔宜封堵 , 安装完毕后的探测器底座应采取保护措施。
探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施.
D、模块的安装
模块应按设计要求选用不同类型的模块。
模块具体安装方式按要求可分 :
1） 、集中放置的模块箱内的安装.
2) 、现场就地模块盒内的安装。
模块安装应固定牢靠，其导线的连接应按信号线电源线之功能正确联线，其导线连接必须可靠压接，线头搪锡时，不得使用带腐蚀性的助焊剂.
模块在盒和箱内的安装联线后的穿线孔应封堵。
E、手动火灾报警按钮的安装
手动火灾报警按钮，应安装在墙上距地(楼)面高度1。5米处，应安装牢固,不得倾斜 ，按钮的外接导线，应留有不小于10厘米的余量，且在其端部应有明显标志。
F、火灾报警联动控制器的安装
a、设备安装前土建工作应具备以下条件。
1)、屋顶、楼板施工完毕，不得有渗漏.
2) 、结束室内地面工作.
3） 、预埋件及预留孔洞符合设计要求 ,预埋件应牢固。
4）、门窗安装完毕。
5）、对安装设备有影响的装饰工作全部结束。
b、火灾报警联动控制器在墙上安装时，其底边距地（楼）面高度不应小于1.5 米,落地安装时，其底端宜高出地坪。0。1——0.2 米 ，控制器应安装牢固 ，不得倾斜,安装在轻质墙上时应采取加固措施。
C 、引入控制器的电缆或导线，应符合下列要求 :
1) 、配线应整齐,避免交叉，并应固定牢靠.
2） 、电缆芯线和所配导线的端部,均应标明编号,并与图纸一致 ，字迹清晰不易褪色 ：
3）、端子板的每个接线端，接线不得超过2根。
4)、电缆芯和导线的端部,应留有不小于20厘米的余量。
5)、导线应绑扎成束。
6) 、导线引入线穿线后，在进线管处应封堵。
D、控制器与主电源引入线 ， 应直接与消防电源连接 ， 严禁使用电源插头 , 主电源应有明显标志.
控制器的接地应牢固，并有明显标志其接地电阻应符合以下要求 ：
1) 、工作接地电阻值应小于4欧。
2） 、采用联合接地时，接地电阻应小于1欧.
⑤、消防控制设备的安装
消防联动控制设备在安装前,应进行功能检查 ,不合格者不得安装.
消防控制设备的外接导线，当采用金属软管作套管时，其长度不宜大于 2 米，且应采用管卡固定，其固定点问距不应大于0.5米，金属软管与消防控制设备的接线盒(箱)应采用锁母固定,并应根据配管规定接地。
消防控制设备外接导线的端部，应有明显标志。
消防控制设备盘（柜 )内不同电压等级，不同电流类别的端子，应分开,并有明显标志。
⑥、消防对讲电话系统及消防广播系统的安装.
两系统主机的安装可参照火灾报警联动控制器进行安装。
消防对讲电话插孔的安装可参照手动火灾报警按钮安装。
消
