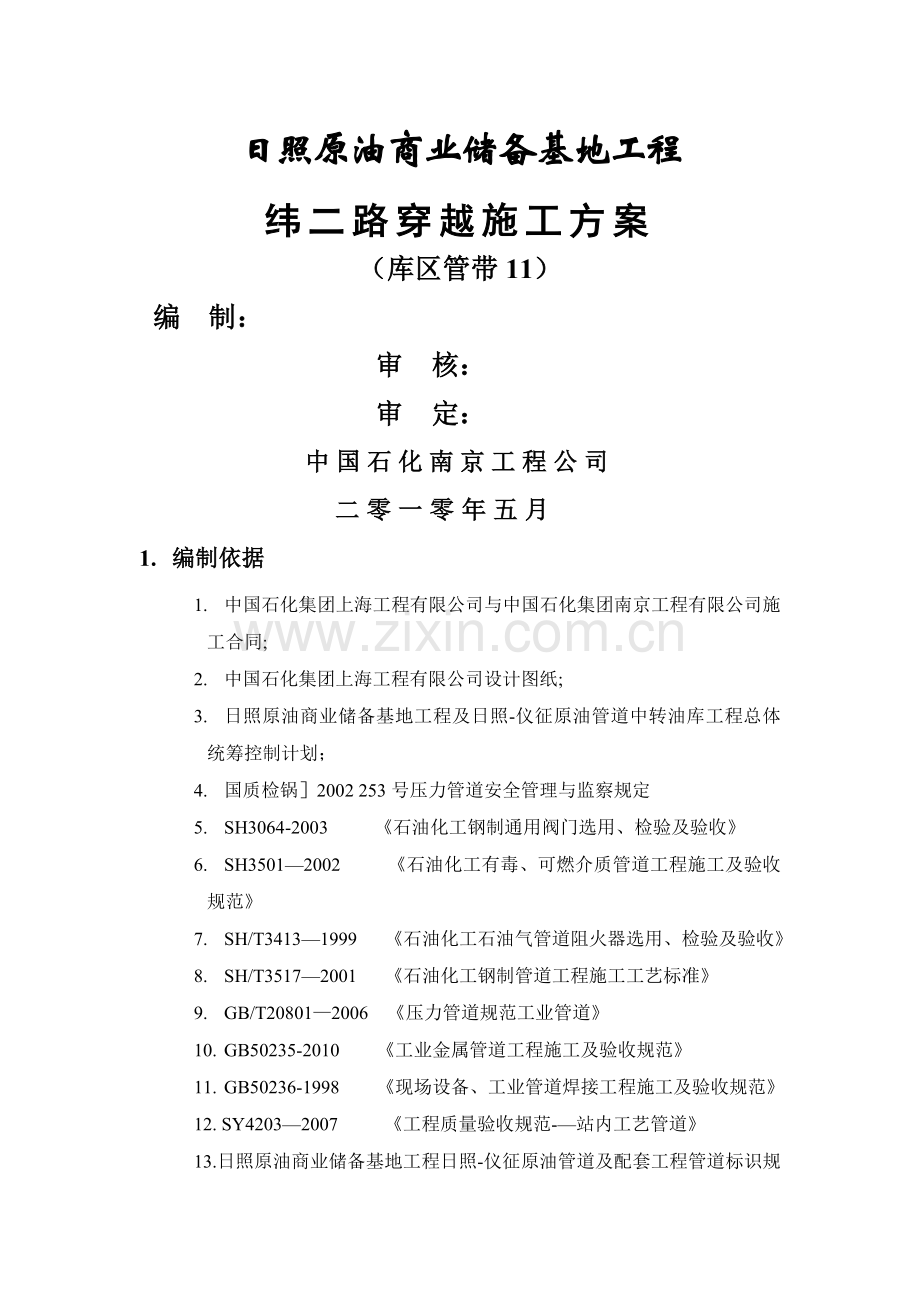

工艺管沟开挖回填施工方案(1).doc

日照原油商业储备基地工程
纬二路穿越施工方案
（库区管带11）
编 制：
审 核：
审 定：
中国石化南京工程公司
二零一零年五月
1. 编制依据
1. 中国石化集团上海工程有限公司与中国石化集团南京工程有限公司施工合同;
2. 中国石化集团上海工程有限公司设计图纸;
3. 日照原油商业储备基地工程及日照-仪征原油管道中转油库工程总体统筹控制计划；
4. 国质检锅］2002 253号压力管道安全管理与监察规定
5. SH3064-2003 《石油化工钢制通用阀门选用、检验及验收》
6. SH3501—2002 《石油化工有毒、可燃介质管道工程施工及验收规范》
7. SH/T3413—1999 《石油化工石油气管道阻火器选用、检验及验收》
8. SH/T3517—2001 《石油化工钢制管道工程施工工艺标准》
9. GB/T20801—2006 《压力管道规范工业管道》
10. GB50235-2010 《工业金属管道工程施工及验收规范》
11. GB50236-1998 《现场设备、工业管道焊接工程施工及验收规范》
12. SY4203—2007 《工程质量验收规范-—站内工艺管道》
13.日照原油商业储备基地工程日照-仪征原油管道及配套工程管道标识规定

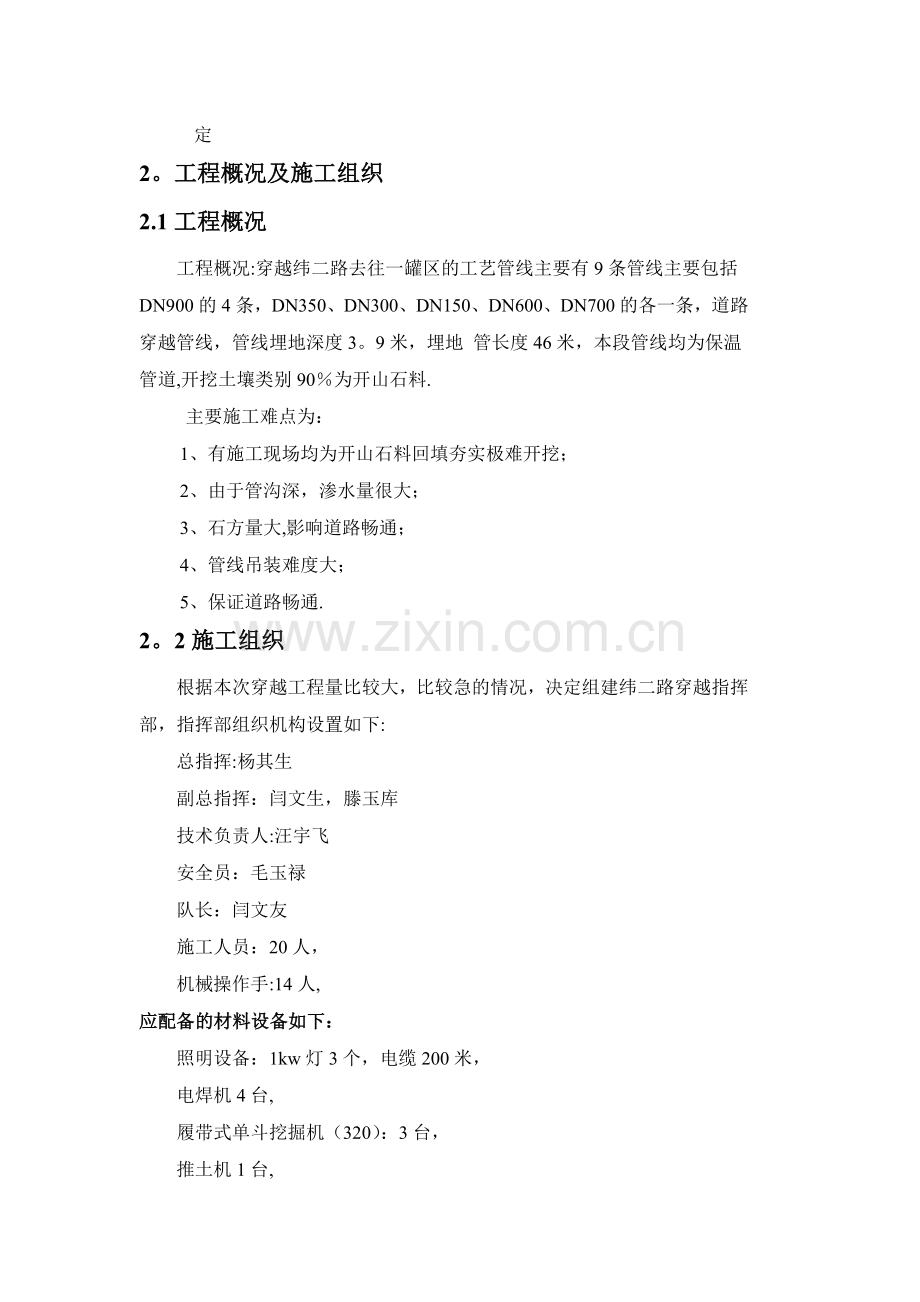

2。工程概况及施工组织
2.1工程概况
工程概况:穿越纬二路去往一罐区的工艺管线主要有9条管线主要包括DN900的4条，DN350、DN300、DN150、DN600、DN700的各一条，道路穿越管线，管线埋地深度3。9米，埋地 管长度46米，本段管线均为保温管道,开挖土壤类别90％为开山石料.
主要施工难点为：
1、 有施工现场均为开山石料回填夯实极难开挖；
2、 由于管沟深，渗水量很大；
3、 石方量大,影响道路畅通；
4、 管线吊装难度大；
5、 保证道路畅通.
2。2施工组织
根据本次穿越工程量比较大，比较急的情况，决定组建纬二路穿越指挥部，指挥部组织机构设置如下:
总指挥:杨其生
副总指挥：闫文生，滕玉库
技术负责人:汪宇飞
安全员：毛玉禄
队长：闫文友
施工人员：20人，
机械操作手:14人,
应配备的材料设备如下：
照明设备：1kw灯3个，电缆200米，
电焊机4台,
履带式单斗挖掘机（320）：3台，
推土机1台,
生产指挥车2台,
自卸翻斗车（25吨）5台，
吊车(50吨）2台,
抽水泵（3Kw，扬程24m,排量25m3/h）3台，
全站仪、水准仪各一台,
固定角钢84米，
3、施工程序
由于纬二路为施工现场的交通要道,不允许封路开挖，经我施工方技术应急小组讨论决定纬二路分二部分开挖完成，先开挖纬二路中线以北，留纬二路中线以南部分进行修缮临时道路做通车使用,开挖完成后管线下沟然后进行单体试压。再开挖纬二路中线以南,回填夯实完纬二路以北作为车辆临时通道，管线下沟后与第一部分进行连接然后再进行单体打压。由于管线分段下沟需要沟下焊，因此要修筑临时用的焊接操作坑。
施工准备测量和放线 修缮临时道路→管沟开挖→测量 地基处理
管道整体定位吊装 管线单体打压 管道整体吊装下沟 管底铺沙
管沟回填、压实填土、管顶铺沙
4、施工措施
我施工方按照业主总包单位要求针对特殊地段（纬二路)穿越,做出了整体专项施工方案。为保证纬二路通畅我施工方决定昼夜施工,第一步先把纬二路中线以北的道路开挖，留下中线以南的道路作为车辆通道,将开挖的石方量用自卸车运输至业主总包单位指定的堆土场地,由于管线下沟是弯头加直管为安装定位增加了难度，回填需外运土方完成。第二步先把纬二路中线以南的道路开挖，留下中线以北的道路作为车辆通道,将开挖的石方量用自卸车运输至业主总包单位指定的堆土场地，由于管线下沟是弯头加直管为安装定位增加了难度，回填需外运土方完成。
由于纬二路是施工现场的主干道路，应业主总包单位要求必须在保证其通畅的前提下进行施工,为了能按期完工以及保证纬二路通畅我施工方组建了技术应急小组进行了专项讨论与调研。
4.1管沟开挖
由于现场均为开山石料回填，管沟极易塌方,为了保证施工安全,加大了管沟的坡度，放坡系数为1：1。为了保证纬二路的畅通以及施工进度，我施工方用3台挖掘机进行开挖，5台25吨的自卸车进行外运。
4。2管沟排水
由于施工现场地下水位较高,开挖管沟时，采用潜水泵及时抽水并排到排水沟内，以保证管沟内不会积水。我施工方用2台抽水泵，6人配合进行24小时连续作业。
4。3沟底整理及测量放线
由于施工场地是由土石方填海造成，管沟挖成后,会有大量石块突出沟底与土方沟底承压能力不同，极易对工艺管道造成损伤.因此在工艺管道下沟之前需10人配合进行管沟基础处理，清理石块平整沟底并夯实，使管沟达到相同的承压能力，按设计要求进行铺设30公分的沙垫层。施工测量时应根据现场的标准坐标及施工图上的坐标、尺寸沿管道线路设置便于观测的临时水准点和管道轴线控制桩,且应采取保护措施，水准点和控制桩使用前应经复核确认。
对于管线位置、标高进行反复测量，对数据进行对比以确保数据的准确性。
4.4管线安装
1、管线下沟直接用2台50吨吊车进行直接下沟,
2、管道敷设前，复核测量安装管道的坐标、标高、和坡度，并检查是否已预留操作坑,确认无误后方可安装.
3、 管子吊运及下沟时,应采用专用吊带吊装，不得破坏防腐层。
4．稳管时,管子中心对准设计中心线,并检查管子坐标标高和坡度，管底应与管基础紧密接触。
4.5回填
管沟回填前管底、管顶应垫300mm细沙防止管道碰伤，并用3台挖掘机5台25吨自卸车外运土方从管道两侧对称同时进行回填，分层夯实，不得损坏管子及防腐层.
4.6试压
第一部分下沟后进行单体试压，试压合格后进行回填，再进行第二部分施工，把第二部分与第一部分连接完成后再进行单体打压，打压合格后今天回填恢复纬二路的正常通车。
5其他要求
1、 施工前应征得总包、监理、业主单位的同意
2、 管沟及时回填,以保证道路畅通;
3、 施工时要时刻注意安全，防止管沟塌方伤人；
4、 在夜间施工期间要在临时场地上每隔10m的位置在晚间放置1KW灯一个，以免施工时发生意外；
5、 要拉警戒绳，放置明显标志；
6、 为了使纬二路能够尽快正常通车管线复测需业主单位配合。
第一部分开挖示意图：

第二部开挖示意图
