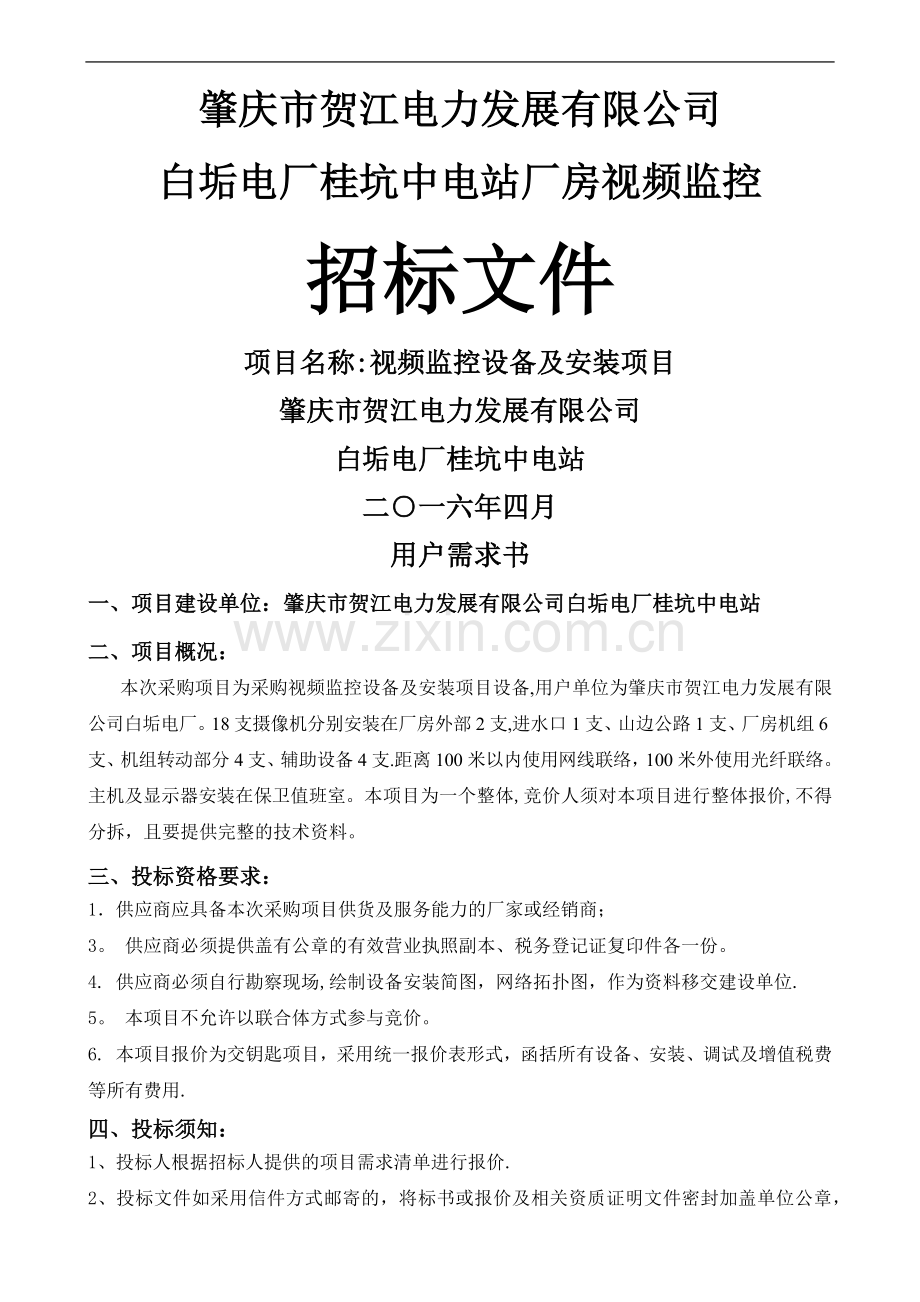

肇庆市贺江电力发展有限公司白垢电厂桂坑中电站视频监控招标文件.doc

肇庆市贺江电力发展有限公司
白垢电厂桂坑中电站厂房视频监控
招标文件
项目名称:视频监控设备及安装项目
肇庆市贺江电力发展有限公司
白垢电厂桂坑中电站
二○一六年四月
用户需求书
一、项目建设单位：肇庆市贺江电力发展有限公司白垢电厂桂坑中电站
二、项目概况：
本次采购项目为采购视频监控设备及安装项目设备,用户单位为肇庆市贺江电力发展有限公司白垢电厂。18支摄像机分别安装在厂房外部2支,进水口1支、山边公路1支、厂房机组6支、机组转动部分4支、辅助设备4支.距离100米以内使用网线联络，100米外使用光纤联络。主机及显示器安装在保卫值班室。本项目为一个整体,竞价人须对本项目进行整体报价,不得分拆，且要提供完整的技术资料。
三、投标资格要求：
1．供应商应具备本次采购项目供货及服务能力的厂家或经销商；
3。 供应商必须提供盖有公章的有效营业执照副本、税务登记证复印件各一份。
4. 供应商必须自行勘察现场,绘制设备安装简图，网络拓扑图，作为资料移交建设单位.
5。 本项目不允许以联合体方式参与竞价。
6. 本项目报价为交钥匙项目，采用统一报价表形式，函括所有设备、安装、调试及增值税费等所有费用.
四、投标须知：
1、投标人根据招标人提供的项目需求清单进行报价.

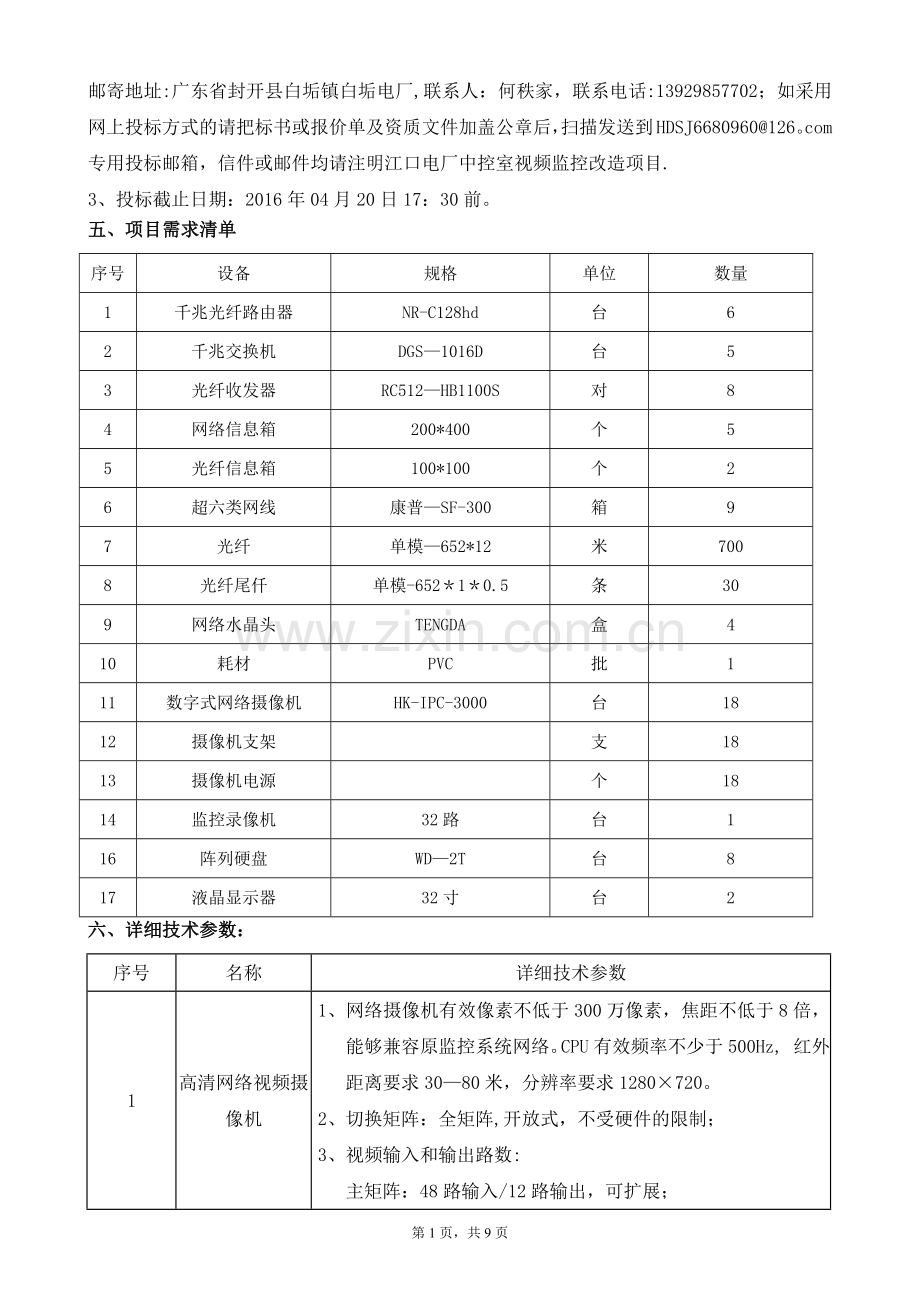

2、投标文件如采用信件方式邮寄的，将标书或报价及相关资质证明文件密封加盖单位公章，邮寄地址:广东省封开县白垢镇白垢电厂,联系人：何秩家，联系电话:[phone]；如采用网上投标方式的请把标书或报价单及资质文件加盖公章后，扫描发送到HDSJ6680960@126。com专用投标邮箱，信件或邮件均请注明江口电厂中控室视频监控改造项目.
3、投标截止日期：2016年04月20日17：30前。
五、项目需求清单
序号
设备
规格
单位
数量
1
千兆光纤路由器
NR-C128hd
台
6
2
千兆交换机
DGS—1016D
台
5
3
光纤收发器
RC512—HB1100S
对
8
4
网络信息箱
200*400
个
5
5
光纤信息箱
100*100
个
2
6
超六类网线
康普—SF-300
箱
9
7
光纤
单模—652*12
米
700
8
光纤尾仟
单模-652＊1＊0.5
条
30
9
网络水晶头
TENGDA
盒
4
10
耗材
PVC
批
1
11
数字式网络摄像机
HK-IPC-3000
台
18
12
摄像机支架

支
18
13
摄像机电源

个
18
14
监控录像机
32路
台
1
16
阵列硬盘
WD—2T
台
8
17
液晶显示器
32寸
台
2
六、详细技术参数：
序号
名称
详细技术参数
1
高清网络视频摄像机
1、网络摄像机有效像素不低于300万像素，焦距不低于8倍，能够兼容原监控系统网络。CPU有效频率不少于500Hz, 红外距离要求30—80米，分辨率要求1280×720。
2、切换矩阵：全矩阵,开放式，不受硬件的限制；
3、视频输入和输出路数:
主矩阵：48路输入/12路输出，可扩展；
4、速率:35帧/秒
5、端口：100/1000M自适应
6、变焦：手动8倍以上
7、红外距离:30—80米
8、分辨率：1280×720
9、视频带宽：50MHz以上;
10、信噪比：65dB以上;
11、相邻通道串扰：-55dB（在3.58MHZ时)；
12、微分增益：≤1％；
13、微分相位：≤1。5° ；
14、视频输入电压:0.5-2.0 Vp－p ，复合信号，BNC；
15、视频输出电压：1.0Vp－p ，复合信号，BNC；
16、通讯接口: RS485或以太网卡；
17、屏幕字符显示：摄象机号、日期、时间、报警状态；
18、电源电压：220VAC；
2
摄像机支架
与摄像机配套的Z式支架，材料要求压铸铁/铝合金，II级防水
3
摄像机电源
摄像机配套电源，输入电压100-240V，符合3C电气安全认证
4
控制接口扩展单元
与网络服务器配套，要求支持最少两个USB2。0输入，支持热插拔。
5
网络服务器
1、基于PIII 800MHz或以上的NVR网络服务器，标准配置。
2、高速缓存≥256KB,可扩充至4MB；
3、显存VRAM≥8MB;
4、自适应网卡10/100MBase—Tx 1只，网络服务器支持双CPU;
5、至少2个USB串口和1个打印机并行口。
6、22”显示器，逐行扫描、低辐射、SUPER VGA彩显，分辨率1024×768、点距≤0.28;
7、自带LIUX操作系统，中文界面；
8、220VAC ±10％电源。
6
主控鼠键
适用windows98/2003/XP/win7/LIUX系统，USB 2.0接口 即插即用。
7
彩色23寸监视器
要求屏幕材质LCD,对角22。5寸，接口类型： VGA/DVI。分辨率：1680×1024。
8
室外交换机
速率：百/千兆自适应，兼容IEEE802。3 10Base-T和IEEE802.3u 100Base—TX网络标准，支持端口自动翻转（Auto MDI/MDIX）
9
双向数据光收发机
视频带宽：10M/100M，兼容PAL/NTSC/SECAM视频制式，支持千兆SNMP光纤传输。
10
标准机柜
19英寸国际标准，容量20U,材料：SPCC冷轧静电喷塑钢板。
11
4芯多模光缆
芯数：4芯，张力：短期1500N，长期600N，变曲半径：短期20D，长期10D。
12
网线
1、材质:全铜.线径：0.52mm。
2、支持千兆以太网应用.超过六类标准7dB性能余量，支持带宽550MHz。测试120米全通，无掉包现象。
3、传输中继要求光纤网络对接,速率要求不低于20M。
13
多媒体软件
1、具有中文操作界面，在WINDOWS 98/2000/NT环境下运行；监控软件自主开发为主。
2、具有多层数字彩色图、视频处理,图的数量不受限制；
4、经多媒体显示器上显示摄象机图象,直接在监控计算机显示器上进行监视。
5、具有999个以上的操作员密码，50个以上的操作等级；
6、不同操作模式布防/撤防；
7、自动操作模式/输出控制；
8、优先权、设备控制使用划分;
10、真实视频图象插图显示；
11、具有模拟图绘图编辑、图标编辑功能；
12、报警事件自动统计、分析、打印;
13、支持TCP/IP网络协议；
14、多种宏程序控制模式联动输入点、输出点、视频切换；
15、操作员个人宏程序控制模式，按照操作员个人操作使用环境而设置的个人模式；
16、报警联动宏程序控制模式，按照每一报警点报警时需要联动的视频切换，输出控制而设置的联动模式;
17、系统初始化宏程序控制模式，按照不同用户对系统设定要求而设置的初始化宏程序控制模式；
18、自动时间控制宏程序控制模式；
19、输入设备控制宏程序控制模式;
22、时间控制撤防/布防；
23、分组撤防/布防/分路；
24、报警接口单元状态显示；
26、对任何一区的摄象系统电源进行开/关，显示开/关状态;
27、对任何一台摄象系统进行显示/不显示控制；
28、控制任何一台摄象系统在任何一台监视器上显示；
七、监控工程建设要求
1、全模块化结构，全系统除骨干网外，其它设备均要求可进行积木式搭接；
2、全矩阵视频交叉切换,矩阵系统中任一输入可以切换至任一输出；
3、摄像机能对矩阵切换/控制系统的各种运行参数进行集中编程、管理,并能与其它弱电系统（如停车场收费管理系统，消防报警系统、楼宇自控系统）联网通讯，协调各种系统相互运行间的联系，达到联动控制目的。可进行工作参数初始化设置和修改.
4、具有网络和串行通讯的双接口。可通过该接口进行新老两套监控系统主机之间的通讯,进而实现两系统之间视频和控制信号的双向调用。系统要求可控制定速、变速和快速球型摄像机、录像机，并可完成自动报警调用和联动功能;
5、内部视频丢失检测；可接至少4个控制键盘，可扩展；自带时间及中文或英文字符发生器;系统扩展只需增加相应功能模块和机箱即可,而无须更换原有设备；
6、为了防止多路视频切换同一图像出现信号损失现象，矩阵必须有足够的均衡带载能力,以确保切换图像信号不损失；
7、具有祯或场同步能力,且在切换时或切换后不产生图象滚动、线性失真、同步信号丢失、变色和色差。
8、系统具有可编程功能，可进行工作参数初始化设置和修改，参数设置可存储5年以上。
9、系统可设置操作员权限,被授权的操作员具有不同的操作权限、监控范围和系统参数.操作员可在系统的任一键盘或监控计算机上,输入操作密码，对其操作权限所对应范围内的设备进行操作和图像调用。整个系统应提供不少于50个不同的操作权限等级。
10、系统所有功能均可通过软件编程实现，以便最大限度地利用系统硬件实施最有效的控制，为操作者带来更多的方便和灵活性。
11、系统菜单管理功能为系统的设置、维护等提供了详细的菜单管理器。其菜单操作可以因人而异，授予不同操作人员不同的控制级别.菜单为中文界面。
12、系统支持用户编程操作，可以用一个指令集完成多个复杂命令的自动快速运行。这些指令集可以由用户直接编程、存储和运行。通过主控键盘可以对系统进行参数初始化设置，并可根据需要随时修改参数设置.
13、操作员可以对整个系统进行逻辑编程，对系统的各种状态进行检测和响应,如报警输入状态、控制输出状态、视频故障状态、时间、日期、操作员登录、计时器状态以及其他系统变量等.
14、系统应支持操作员按用户自定义的区域或预定顺序快速选择摄像机而非通过编号选择摄像机，以提高操作效率.
15、系统可以设置安全巡更路游。使切换序列可以跟踪安检人员的巡逻过程。
16、系统可以对视频显示顺序进行动态编排，不拘泥于物理输入顺序,为系统管理提供方便。
17、系统可以对视频输入进行编组,用以对各组不同视频的显示及操作进行组别限制。
18、系统可分不同的阈值对摄像机的全部或部分视频信号和同步信号的丢失进行检测,当有视频丢失情况发生时则发出报警信号。
19、系统启动、运行或任何系统出错、操作错误、警告及硬件故障时，都会在磁盘进行记录.该记录包括了时间、状态、原因以及相应的硬件编号等。同时也要对操作员的登录、菜单操作以及报警的产生和处理进行记录,以防有意的伪操作.
20、系统提供网络接口和串行接口，以便与多个第三家产品进行集成和联网。接口符合IEEE－802等工业标准，支持TCP/IP通讯协议。
21、系统可设定任一监视器或监视器组作为特定的监视器用于报警处理,报警发生时立即显示报警联动的图象。系统可联动录象设备，记忆多个同时到达的报警，并按报警的优先级别（如级别相同则按时间）进行排序。用于报警处理的监视器最先显示最高优先级的报警，并可逐个显示直到清空.当有多台监视器用于显示报警图像时，则监视器可按设置依次同时显示多路报警图像。
22、系统主机可通过串行接口或网络接口接收机场集成系统的校时信号，与机场标准时间保持同步。
23、系统支持分别以摄像机、操作键盘、监视器、操作员口令为优先的操作优先级。
24、系统每个模块均有指示灯以显示其工作状态，并可通过系统自检软件对系统进行自检.通过主控键盘和视频矩阵切换器可以对系统的工作状态进行监视，对故障进行检测。
25、系统的所有模块插板均可在线热插拔，使整个系统可以不停机地进行在线维护。
八、售后服务及其他要求：
1、成交单位应在肇庆市内有固定的售后服务体系,包括拥有相应的设备和人员，能提供良好的售后服务.
2、本项目所有产品免费保修期按厂家标准执行，但不少于两年，所有设备的包换和包修服务遵从国家三包规定，并提供终身跟踪服务；保修期自供需双方代表在设备验收单上签字之日起计算。
3、在保修期内，产品在使用中出现故障，产品的零、部件在外观上出现物理损坏，如芯片烧毁、线路烧断等情况时，成交单位不能单方面判断为人为损坏或非正常损坏而拒绝保修，除非成交单位能提供国家认可的、权威的鉴定单位出具的鉴定报告。
4、保修期内用户单位所购设备各部件发生非人为故障，成交单位应免费上门更换同种品牌规格型号的新部件，设备发生人为故障的，成交单位应上门更换同种品牌规格型号的新部件，只收零配件成本，不加收其它任何费用。
5、成交单位提供货物免费安装、调试、培训使用;24小时免费提供技术支持;永久性免费提供电话技术指导和咨询服务；免费保修期内非用户单位单位的人为原因而出现产品质量及安装问题，由成交单位负责包修、包换或包退，并承担因此而产生的一切费用。所有货物保修服务方式均为成交单位上门保修,即由成交单位派人员到设备使用现场维修，由此产生的一切费用均由成交单位承担。
6、设备有故障通知成交单位，成交单位须在 0。5小时内响应、1小时内到达现场, 5 小时内修复正常.如设备故障24小时仍无法排除故障，须在提供不低于故障设备规格、型号、性能的备用设备替代故障设备，直至故障设备修复。
7、成交单位必须提供设备扩容、升级方面的技术支持服务。成交单位必须保证所提供产品的相应软件为最新正式版本,且都具有在中国境内的正式合法使用权。并从完成验收开始，须一年内给予软件免费升级。
8、保修期内派专人负责本项目的维护工作，安排每月对系统所有设备进行一次巡检；每月定期清尘一次以上。定期对系统进行现场保养维护，包括关键设备的季度检修、年度测试检查和不定期抽测检查，并提交检修和测试报告.
9。培训费用
竞价人应将所有培训费用（含培训教材费）及各项支出的费用列入“售后服务和培训价格表”（格式自定)，所有的费用必须分别报价并计入投标总价。
九、项目测试和验收要求
1、竞价人应首先将具体系统测试计划、内容和方法，与用户单位方讨论并通过后，方可按计划进行系统使用测试。
2、测试过程必须在用户单位指派的人员参与下进行。测试的过程和结果必须详细记录，经各方签字后作为验收的文件之一。
3、系统验收：
（1）系统测试中如发现功能上不符合用户需求书和合同时,将被看作性能不合格，用户单位有权拒收并要求赔偿。
（2)系统验收要求对各个单项产品的测试和系统测试以及试运行,均达到用户需求书要求的性能和产品技术规格中的性能,并实现系统正常运行后进行.
（3）供应商应负责在项目验收时将系统的全部有关产品说明书、原厂家安装手册、技术文件、资料、及安装、测试、验收报告等文档汇集成册交付用户单位方.
十、交货完工期及交货地点
1）交货完工期:签订合同后15天内（交钥匙项目）。
2）交货地点：用户单位指定地点.
十一 、付款方式
本项目以人民币转帐方式支付，签订采购合同时支付合同总额的50%，货物安装调试完毕，并经验收合格后 30个工作日内支付合同总额的50％。
十二、 评标办法：合理价低者中标。
十三、附 件（报价格式)
肇庆市贺江电力发展有限公司
白垢电厂桂坑中电站数字视频监控管理系统
报
价
方
案
XXXXXX公司(盖章)
二〇一五年X月
分项目报价单位：元
序号
设备
规格
单位
数量
单价（元)
小计（元)
1
千兆光纤路由器
NR-C128hd
台
6

2
千兆交换机
DGS-1016D
台
5

3
光纤收发器
RC512-HB1100S
对
8

4
网络信息箱
200*400
个
5

5
光纤信息箱
100*100
个
2

6
超六类网线
康普-SF—300
箱
9

7
光纤
单模—652＊12
米
700

8
光纤尾仟
单模-652＊1*0。5
条
30

9
网络水晶头
TENGDA
盒
4

10
耗材
PVC
批
1

11
数字式网络摄像机
HK—IPC-2000
台
18

12
摄像机支架

支
18

13
摄像机电源

个
18

14
监控录像机
32路
台
2

16
阵列硬盘
WD—2T
台
8

17
液晶显示器
32寸
台
2

合计

该项目总金额涵括设计、设备采购、包装、仓储、运输、安装及验收合格之前及保修期与备品备件发生的所有含税费用。
XXXXXXXXXXXXXX有限公司（盖章)
XXXX年XX月XX日
