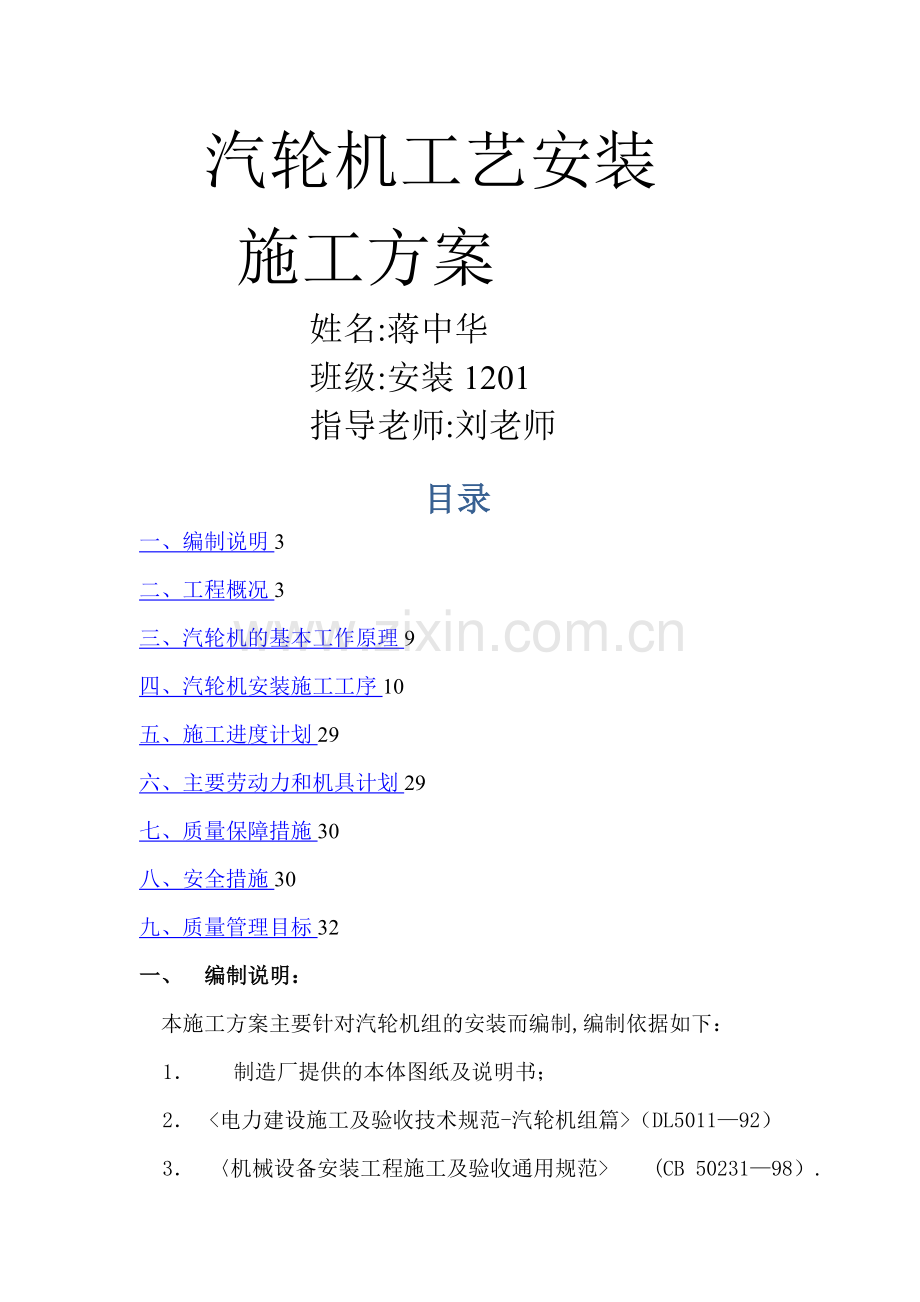

汽轮机工艺安装
施工方案
姓名:蒋中华
班级:安装1201
指导老师:刘老师
目录
一、编制说明3
二、工程概况3
三、汽轮机的基本工作原理9
四、汽轮机安装施工工序10
五、施工进度计划29
六、主要劳动力和机具计划29
七、质量保障措施30
八、安全措施30
九、质量管理目标32
一、 编制说明：
本施工方案主要针对汽轮机组的安装而编制,编制依据如下：
1． 制造厂提供的本体图纸及说明书；
2． <电力建设施工及验收技术规范-汽轮机组篇>（DL5011—92）
3． 〈机械设备安装工程施工及验收通用规范> (CB 50231—98）.
二、 工程概况：
1． 工程简介:
建设单位青岛金海热电有限公司位于山东省青岛市城阳区，为区内唯一一家热电联产企业.锅炉制造厂家为无锡华光锅炉股份有限公司，一期工程的第一阶段主要由两台UG-75/5.3—M26型循环硫化床锅炉及C12—4。90/0.98—13型抽汽式汽轮机组构成。
2． 主要工程量:
设备名称
规格及型号
数 量
汽轮机
C12—4。90/0。98—13型 12MW
1台
发电机
QF—J6—2(带可控硅励磁机） 15MW
1台
空气冷却器

1台
高压电动油泵
65Y—60
1台
交流电动油泵
CHY18
1台
直流电动油泵
CHY18
1台
给水泵

冷油器
YL-40—2
2台
冷凝器
N—1200—5
1台
疏水扩容器
V=1.0M3
1台
疏水泵
50R—40
1台
汽封加热器
JQ-16—1
1台
低压加热器
JD—75-1
1台
高压加热器
JD—140-V
1台
3． 汽轮机结构、性能及主要参数：
C12—4。90/0。981—13型汽轮机为抽汽式，功率12MW，与QF-J6—2型发电机组成汽轮机发电机组。
1)．结构及性能:
汽轮机转子由一级复速级和十三级压力级组成，除末两级叶片为扭叶片外,其余压力级叶片均为新型直叶片.其中第四级压力级采用可调通流面积的旋转隔板结构.
转向导叶环在顶部和底部与汽缸之间采用“工”形键固定，在拆导叶环体时必须先拆去“工"形键后方可起吊。
装于前汽缸上端蒸气室内的配汽机构是提板式调节汽阀,借助机械杠杆与调速器油动机相连，调节汽阀的结构为群阀提板式，由六只汽门组成.
在汽轮机前轴承座的前端装有测速装置，在座内有油泵组,危急遮断装置，轴向位移发送器,推力轴承前轴承及调节系统的一些有关部套。前轴承座与前汽缸用“猫爪”相连，在横向和垂直方向均有定位的膨胀滑键，以保证轴承座在膨胀时中心不致变动。在前座架上装有热胀传感器，以反映汽轮机静子部分的热膨胀情况。
汽轮机通过一副刚性联轴器与发电机相连，转子盘车装置装于后轴承盖上，由电动机驱动，通过涡轮蜗杆副及齿轮减速达到所需要的盘车速度。当转子的转速高于盘车速度时，盘车装置能自动退出工作位置。在无电源的情况下,在盘车电动机的后轴伸装有手轮,可进行手动盘车.
主汽系统
来自锅炉的新蒸汽经隔离阀到主汽门。主汽门内装有蒸汽滤网，以分离蒸汽中的水滴和防止杂物进入汽轮机.蒸汽由主汽门经三通接头分别进入汽轮机蒸气室两侧,蒸汽在汽轮机中膨胀作功后排入冷凝器凝结成水,借助凝结水泵打入汽封加热器、低压加热器及除尘器.经除尘器除氧后的凝结水，借助给水泵升压后送入高加和锅炉。
凝结水泵后有一路凝结水可引入冷凝器上部，在启动、低负荷或作滑参数启动时用于冷却蒸汽和由主汽门前来的疏水。
汽轮机具有三道抽汽、第一道抽汽至高压加热器和工业抽汽，第二道抽汽供除氧器,第三道抽汽供给低压加热器。在各级抽汽管道上装有抽汽阀或者止回阀,以避免蒸汽倒流影响汽轮机运行安全。当主汽门关闭时，抽汽阀控制水管路中的电磁阀亦随之动作,使抽汽阀自动关闭。最后一道抽汽，由于汽压较低,采用了普通止回阀,也同样可以满足逆止作用。
汽封系统:汽轮机前后汽封近大气端的腔室和主汽门、调节汽阀及各抽汽阀门等各阀杆近大气端的漏汽均有管道与汽封加热器相连，使各腔室保持—1.013kPa～—5。066 kPa的真空，以保证蒸汽不漏入大气。同时可将此漏汽加热凝结水以提高机组的经济性.前后汽封的平衡腔室和各阀杆的高压漏汽端均与均压箱相连,均压箱上装有汽封压力调整分配阀,使均压箱保持2。94～29.4 kPa，当均压箱中压力低于2。94 kPa时，高于2。94 kPa的抽汽通过该分配阀向均压箱补充，当均压箱中压力高于2.94 kPa时,多余的蒸汽也通过汽封压力调整分配阀排入冷凝器中.
真空系统：蒸汽在汽轮机内膨胀作功后排入冷凝器凝结成水,在冷凝器内即形成真空。为了去除在运行中逐渐积聚在冷凝器中的空气，在冷凝器两侧装有抽气管，合并后接到射水抽气器进气口，由射水抽气器将空气吸入大气。射水抽气器由专门水泵提供压力水。
射水抽气器也能代替起动抽气器，能在较短的时间内形成冷凝器的真空。
2）．主要技术参数：
产品型号：C12—4.90/0.981—13
名称 单位 数值
汽轮机额定功率 MW 12
汽轮机最大功率 MW 15
汽轮机额定转速 r/min 3000
主汽门前蒸汽压力 MPa（a） 4.90
最高5。10
最低4。60
主汽门前蒸汽温度 ℃ 470
最高480
最低455
汽轮机转向(从机头向机尾看) 顺时针方向
工业抽汽压力 MPa(a） 0。981
工业抽汽压力调整范围 MPa(a） 0.785—1。27
工业抽汽温度℃ 295.7
工业抽汽量 t/h 40
汽轮机进气量 额定工况 t/h 78.5
纯冷凝工况 t/h 49。5
冷却水温度 额定工况 ℃ 25
纯冷凝工况 ℃ 25
排汽压力额定工况 KPa（a) 4.49
纯冷凝工况 KPa（a） 5。48
锅炉给水温度℃ 104.7
额定工况汽耗保证值 kg/kw。h 6。627
额定工况热耗保证值 kg/kw。h 8847
最大工业抽汽量 t/h 60
纯冷凝工况汽耗保证值 kg/kw。h 4。249
纯冷凝工况热耗保证值 kg/kw.h 11535
汽轮机中心高（距运转平台）mm 750
汽轮机单个转子临界转速r/min 1533.5
转子最大静挠度 mm 0.46
转子中心到前轴承中心距离 mm 2200。6
汽轮机轴承处允许最大振动 mm 0。03
过临界转速时轴承处允许最大振动 mm 0.1
汽轮机本体总重 t 66
汽轮机上半总重（连同隔板上半等） t 19
汽轮机下半总重(不连同隔板下半等） t 15
汽轮机转子总重 t 8。8
汽轮机转子转动惯量 kg.m2 910
汽轮机本体最大尺寸（长×宽×高） mm 6366。5×3590×3635
汽轮机安装施工程序
汽轮机就位前检查与修整
布置垫片
设备开箱清点检查
基础验收放线

机组纵、横中心线、标高、水平的校正
前后轴承座及下汽缸组装就位
汽轮机的前后座架、台板就位

穿装发电机转子，检查推力、径向轴承接触面
发电机定子就位

发电机励磁机台板安装

联合试运行
空负荷试运行
油循环
汽轮机及管道保温
外部管路连接
油系统管路安装清洗
安装轴承箱盖、调节保安部套
二次灌浆
扣大盖
最终复核同心度
安装调节汽阀
再次校正同心度
励磁机安装
调整发电机转子和定子磁场中心及空气间隙 配钻定子和底板的定位销
汽轮机转子就位
安装转向导叶环、隔板
检查转子、油封、汽封、隔板间隙 试装转子，检查调整

三、汽轮机的基本工作原理：
汽轮机是利用蒸汽来作功的旋转式原动机，从锅炉来的次高温次高压蒸汽，首先进入喷管并在其中膨胀，膨胀时由于蒸汽压力降低而增加了流速,蒸汽以很高的速度从喷管冲出，冲击紧装在叶轮上的工作叶片，从而推动叶轮旋转,将蒸汽的部分动能转换成叶轮旋转的机械功。
蒸汽的热能转变成汽轮机转子旋转机械功，要经过两次能量转换，即：
4． 蒸汽在喷嘴中把热能转换成动能,表现为蒸汽在喷管内流动时
压力降低而速度增高;
5． 由喷嘴流出的高速汽流，经过工作叶片汽道时，将流动的动能转换成汽轮机转子旋转的机械功,从而带动发电机发电。经膨胀作功后的蒸汽输入蒸汽管网给用汽单位供汽。
四、汽轮机安装施工程序：
根据汽轮机组的结构及安装特点，将其进行分解，分列出单独组合部件，以部件所在部位确定安装的顺序，在此基础上,视施工现场的具体情况可灵活地编制切合实际的施工程序和部件的组合方法.根据施工现场利用有限的面积、合理划分场地，以便全面展开多工位作业面,这样在同一时间内可完成多个组合部件,充分发挥施工人员作用,既可提高劳动力和机具的利用率，以可缩短施工周期，提高工作效率,加快施工进度,保证安装工作质量。
6． 施工前的准备工作：
1)．设备开箱检查:
根据制造厂提供的设备清单进行逐一检查。开箱时应有制造厂、建设单位（使用单位）和施工单位三方代表共同参加，对设备的名称、规格、数量及完好情况进行外观检查，对有缺陷的设备和有怀疑的部件应重点检查，并做好记录并进行会签。对合金钢零件应区别分类，有必要时作光谱分析和硬度检查,作出试验报告。
2）．基础的复查:
汽轮机组安装前,首先应检查基础砼强度试验报告，其强度必须达到设计要求.并根据土建施工单位提供的基准线和基准点及设备要求，对基础的标高、中心线及预留地脚螺栓孔（或预埋地脚螺栓）的位置尺寸等进行核对。其基础各测点的标高，既要保证设计标高,又要考虑到垫铁高度。对不符合设计要求的基础一定要返修合格后,才能进行下一步的设备安装工作。
3）．基础沉降点的观测：
汽轮机组安装前后，必须对基础沉降进行观测，并作好记录.沉降观测次数及时间分别为：
a、 基础养护期满后（由土建单位负责,此次测定值作为原始数据）；
b、 汽轮机全部汽缸就位和发电机定子就位前后;
c、 汽轮机组安装完毕二次灌浆前;
d、 整套机组试运行后.
沉降观测所用的仪器必须达到二级精度，各次观测数据记录应行成表格,作为交工资料.对沉降观测点应妥善保护。
7． 安装工艺:
⑴． 垫铁的布置与刮研：
垫铁的布置应按照制造厂提供的垫铁布置图进行安放。在垫铁布置前，应对每组垫铁间应接触密实，用0。05mm塞尺一般应塞不进,局部插入不得大于1/4。安置垫铁处的砼表面必须剔平，并采用环氧树脂砂浆作为底层进行压浆法施工，以保证垫铁与基础接触密实平整。每组垫铁一般不超过三块，其中只允许有一对斜垫铁（两块），两块斜垫铁错开的面积不应超过该垫铁面积的25％。垫铁安装完毕，并在二次浇灌砼之前将垫铁间的两侧面进行定位点焊.
垫铁正式安装完毕后，应按实际情况作出垫铁布置记录。
⑵． 台板的检查：
台板在安装前应检查滑动面的光滑平整情况，检查台板地脚螺栓孔与基础预留孔是否对中，台板与垫铁接触面及台板与汽缸底座和轴承座的接触面的严密情况。
在垫铁和台板安装的同时,可开展其他工位的工作，为下道工序的进行创造条件.如下汽缸检查与清洗、上汽缸翻身检查等.
⑶． 下汽缸、轴承座的检查和安装要求:
①． 检查:
a、 轴承座的油室及油路应彻底清洗、吹干，保持其清洁、通畅、无任何杂物，内表面所涂油漆应无起皮和不牢现象，如油漆能溶于汽轮机油中则应予以清除。
b、 轴承座与轴承盖的水平结合面，紧好螺栓后用0。05mm塞尺应塞不进，通压力油的油孔四周用涂色法检查，应连续接触无间断.
c、 轴承座进出油管法兰螺丝孔不得穿透座壁。
d、 汽轮机测速小孔的盖必须严密不漏.
e、 轴承座油室应作灌油试验，灌油前轴承盖内外必须清理干净,灌油高度应不低于回油管的上口外壁。灌油经24小时应无渗漏.如有渗漏应进行修补并重新试验.灌油试验时应有防火措施。
②． 下汽缸、轴承座的安装:
a、 后轴承座及座架安装应在下汽缸组合就位前进行，前轴承座及座架与下半汽缸一起吊装就位。汽缸与轴承座的纵、横中心应符合设计要求.同时应使汽轮机、发电机与励磁机的各地脚螺栓均能穿入螺栓孔。
b、 汽缸就位前，在汽缸与基础间安装的管道和铁件等，应先安装好，防止就位后无法施工。
c、 汽缸的吊装应按照制造厂说明书及图纸规定的吊装工具及吊点进行，吊装时应先起吊找平找正后,再吊运到安装位置，对准基准线缓慢平稳地落在垫铁上.
d、 汽缸和轴承座的安装应使其中分面的标高符合设计要求,偏差应不大于±1mm，汽缸、轴承座与台板的相对位置应满足机组运行时热膨胀的要求，在最大热膨胀的情况下，汽缸或轴承座各滑动面不应伸出台板边缘并有一定裕量。各滑动面上应涂高温的粉剂或按制造厂的规定处理。
e、 汽缸与轴承座的横向水平偏差一般不应超过0.2mm/M;纵向水平以转子根据洼窝找好中心后的轴颈扬度为准.测量时汽缸和轴承座的临时支撑必须全部拆除。
f、 汽缸和轴承座横向水平测量的位置，应在前后轴封洼窝或轴瓦洼窝处。用精度不低于0。02mm/M的水平仪测量，必要时用平尺各垫尺（等高块）来配合测量。当汽缸水平与汽缸负荷分配有矛盾时，应以保证负荷分配为主。
g、 下汽缸中分面水平校准后,应对汽机中心线进行找正。具体操作如下：沿着汽机纵向中心线水平拉一根0.3mm钢丝，钢丝一端固定,另一端挂上7kg重锤，钢丝拉紧后仍有一定挠度,在找中心时应加以补偿。其挠度可用近似方法计算：
fx=38。3（L-X）X
式中：
fx--在X 处的钢丝挠度值（mm)
L-—钢丝的跨度(M)
X—-测量点至端点距离（M）
钢丝挂好后,用内径千分尺从左右两侧测量洼窝表面到钢丝的距离，当左右两侧测量值相等时为合格。用该方法依次对轴承洼窝、汽缸两端汽封洼窝和隔板洼窝进行测量和找正.如附图1所示.
水平利用前后斜垫铁来调整，中心线可用千斤顶横向顶动汽缸调整,在调整过程中彼此会有一定影响，因此汽机找平与找中心应穿插进行。
h、 汽机滑销系统间隙测定：用塞尺测量滑销与销槽的配合间隙，用内、外径千分尺分别测量滑销与销槽的对应尺寸,取其差值作为滑销间隙。其间隙值应符合制造厂说明书要求。
i、 在汽轮机安装过程中应保护好汽缸、轴承座各滑动面接缝和滑动面油槽，防止碰伤和尘土、杂物等进入。
⑷． 轴承安装:
①． 轴承的预检修：
轴承座找平及找正工作结束后,即可进行轴承的安装。检修前先用煤油仔细清洗轴瓦及轴瓦洼窝，检查轴瓦是否有裂纹、砂眼、沟缝、剥落或脱胎现象.检查轴瓦是否脱胎，可将轴瓦浸入盛有煤油的容器内约24小时后从容器内取出。将其擦干，用手指压紧乌金，若乌金与瓦胎的结合处有油被挤出，则说明乌金脱胎,应通知制造厂研究处理.清洗检查后,将轴瓦放在轴承座上，用塞尺检查垫块与轴承洼窝的接触情况，要求用0。05mm塞尺不能通过，垫块与洼窝接合面要经过刮研，要求接触面达标75%以上。同时还要考虑到当转子放在轴瓦上后,由于重力作用可能会使轴瓦变形两端翘起，为防止这种现象,可抽出轴瓦底部垫块下约0.03~0。05mm厚的垫片，这样加上转子的重量后，瓦底将稍许变形，间隙减少，使轴瓦紧压在垫块上,各垫块上的负荷分配更为均匀。当每两个垫块中心至轴中心垂直连线的夹角α=90度时，则不需考虑转子是否压在下瓦上。三块垫块均匀与轴瓦洼窝接触良好,用0。05mm塞尺检查不得塞入.为确定轴颈接触到下轴瓦全长的承力面上，先将转子在支架上安放稳妥,再将下轴瓦合在与转子相对应的轴颈上，沿轴颈圆周转动下轴瓦，来回转动几次后,再将轴瓦自轴颈上取下,对发光处进行修研,从而初步检修了轴颈与下轴瓦的接触情况。
②． 轴承的安装：
轴承预检修完毕后，将轴瓦放入轴承座内，并将转子吊入盘动转子，根据轴与轴瓦的接触情况修刮轴瓦。
修刮轴瓦时其下瓦与轴颈的接触角α应有一定要求：圆筒形轴瓦一般为60度，最大可达90度；椭圆形轴瓦一般为30~60度。在此角度内，应沿下瓦全长接触达75％,并分布均匀。超过此角度的接触面应刮去，从而在轴瓦两侧形成一定的间隙.轴瓦间隙的数值应符合制造厂说明书的规定。
轴瓦乌金两端边缘应有一斜面,以便油自轴瓦内流出。轴瓦顶部间隙，一般在转子对汽封洼的中心及靠背轮中心找正后进行检查,通常用压铅法来进行测量。取2~3段直径比被测间隙约大0.5mm，长50～80mm的铅丝(保险丝）纵向摆放在轴颈和上下轴瓦结合面上,然后扣合上半轴瓦，均匀紧好轴瓦结合面上的螺栓，使结合面全部压紧,再拧下螺栓,取出上瓦，用千分尺测量各处铅丝的厚度,取其平均值,根据铅丝厚度差，就可测出轴瓦的顶部间隙。若轴瓦顶部间隙小时,可修刮上瓦顶部乌金,或在轴瓦水平接触面处垫以适当厚度的紫铜皮垫片,垫片不允许拼接,并应布满整个水平结合面;若上瓦顶部间隙过大，可在上瓦补焊乌金，然后加以修刮.
轴瓦两侧间隙，应沿轴瓦全长均匀一致，其数值可用塞尺自下瓦四角处测量，塞尺插入深度以15～20mm为准。下瓦两侧间隙应呈楔形，可用不同厚度的塞尺片,由厚至薄顺次连续测试，根据插入深度，判定间隙是否均匀地呈楔形.
⑸． 转子安装：
转子安装前应先检查转子各级叶轮、汽封圈、紧圈处的间隙，并与出厂记录相比较.正式安装前应先试装，检查调整完毕后，吊出转子进行清理，等转向导叶环和隔板安装复核合格后，再正式安装转子.
起吊转子应使用制造厂随机供贷并具有出厂试验证件的专用横担及吊索.吊索的绑扎位置应按制造厂规定要求,绑扎部位应加以衬垫或用柔软的材料包缠吊索。转子吊入前，轴承应装好，汽封垫块应全部拆除。转子吊起后用水平仪找好水平,慢慢放入下汽缸中，严防转子摆动碰撞，特别注意不要擦伤轴承瓦块表面。轴瓦上加油润滑。
转子吊入下汽缸后，应进行如下检查测量，并做好记录:
A、对转子前后轴颈扬度进行测量,具体方法：用0。02mm/M精度的框式水平仪放在汽机转子两端轴颈中部进行测量，水平仪横向水泡保持在中间位置，由于转子存在一定的扬度纵向水泡是偏移的，这时读数为第一次测量值，将水平仪吊转180度，放在原位置上所得读数为第二次测量值，两次测量值的平均数即为转子的扬度。（如附图1所示）以此方法分别测量出转子轴颈前、后扬度δ1、δ2。然后利用垫片来调整前轴承座标高,使转子后轴颈扬度为零，前轴承处扬起。垫片厚度可用下式求得:
X=K·L·δ
式中:X--垫片厚度（mm）
K—-水平仪折算系数0。02
L--前后轴颈距离
δ——前后轴颈平均扬度,即δ=δ1+δ2／2
发电机转子的扬度也可用同样的方法测定调整，但注意发电机转子前轴颈扬度为零，后轴颈扬起。
B、检查和调整汽封洼窝中心。
C、利用转子与轴承瓦块的接触色点进行修刮轴瓦,使其达到接触面要求(见轴承安装部分).
D、校准汽轮机与发电机转子中心的同心度,其偏差应符合制造厂设备安装说明书的要求.
转子正式安装就位后，应测量下列间隙：
①． 主、副推力瓦与推力盘的总间隙；
②． 前、后汽封齿间径向及轴向间隙；
③． 隔板汽封齿尖径向及轴向间隙；
④． 各轴承挡油板及轴承座挡油环间隙；
⑤． 动静叶轴向及径向间隙（主推力瓦与推力盘间隙为零时）；
⑥． 用桥形规测量与轴颈顶部的间隙；
⑦． 装上上半轴瓦及轴承压盖，测量轴承顶隙和侧隙。
⑹． 安装转向导叶环、隔板：
将整理好的转向导叶环及隔板分别装入上下半汽缸内,在与汽缸配合的面上涂干黑铅粉.测量与汽缸的轴向和径向间隙。复核各级洼窝中心。
⑺． 联合推力轴承安装：
当汽机转子的安装扬度确定并按轴封洼窝找好中心后,便可进行推力轴承的安装工作。推力轴承的安装应满足下列要求：
①． 止推轴承推力瓦片的轴向位置应与转子的正确轴向位置相适应。
②． 推力瓦片应与转子的推力盘良好吻合，且推力盘传递于瓦片上的轴向力，应均匀分布于瓦片的整个工作面上.
③． 止推轴承中应有适当的油隙，以保证止推轴承的正常工作。
④． 安装时必须注意对准轴承的润滑油进出口油孔，并使油路畅通,防止油孔阻塞而烧坏轴承。
联合推力轴承就位后,应校验推力瓦片与推力盘的贴合情况.在转子的推力盘上均匀地涂上一层红丹粉，装好止推轴承，然后将转子在轴承中边转边移，由一个极端位置移向另一个极端位置，再拆开止推轴承,查看推力瓦片巴氏合金上的印痕，如印痕不均匀,应适当修刮巴氏合金，直到印痕均匀为止。
测定转子在止推轴承中的轴向窜动量（轴向间隙)。测量时必须装好上下两半推力瓦、定位环和上下瓦套,在转子轴端装上百分表,然后将转子由一个极端位置推到另一个极端位置，百分表在两个极端位置的读数差即为轴向间隙，也是推力瓦间隙。该间隙应符合制造厂安装说明书的要求。
测定轴颈顶部与轴瓦的间隙，采用压铅法来测量；侧间隙采用塞尺来测量；各油挡上、下部及两侧的间隙用压铅法或塞尺来测量.以上各部位间隙均应符合制造厂安装说明书的要求。
⑻． 上汽缸安装：
上汽缸吊起经找平后,运到下汽缸上部，利用导向柱对准下汽缸缓慢平稳的扣下去。紧完1/3螺栓后,塞尺塞入上下汽缸中分面内检查接触情况,用0。05mm塞尺应塞不进。
汽封的间隙检查，应在各部零件检查清理工作完毕，缺陷已清除，并组装好，汽缸中分面结合严密性已检查合格，汽封洼窝中心已调整好，并确定汽封内无污物杂质后,才可进行汽封间隙的检查。
各汽封径向间隙测定时,左右侧间隙用塞尺测量，塞尺不应超过三片，插入深度以10~15mm为宜;上下间隙用压铅法或贴胶布法来进行测量。各汽封间隙测量值应符合制造厂安装说明书的要求.
汽封的轴向间隙的检查最好在每个汽封块的两端沿轴向方向各贴两道白胶布，一道为双层，另一道为单层.将贴好白胶布的所有汽封组装好，在与汽封块相对应的汽封套上涂上很薄一层红丹粉,然后将转子吊入汽缸内,扣上大盖并拧紧1/3螺栓，使转子多盘转几圈再揭开大盖，吊出转子检查汽封块上所贴白胶布与转子接触情况，判断汽封的间隙.
各汽封轴向间隙测定时，应把转子的位置处于推力瓦工作而承力的位置上，用塞尺在下汽封两侧进行测量.
⑼． 汽封及流通部分的安装和检查调整：
在汽轮机的安装过程中，汽封和流通部分间隙的调整是一项极其余重要的工作，间隙调整不当,对汽轮机的运行有极大的影响.为了保证汽轮机在启动、停止和运行过程中不发生磨擦而又要减少漏汽损失,安装时必须认真地进行检查和调整,务使各项间隙符合设计要求。轴向间隙的测量可用塞尺、楔形游标尺等测量工具,径向间隙常用压铅法或贴胶布法两种。
喷嘴的安装应符合下列要求:
①． 外观检查应无裂纹、铸砂、焊瘤及油污，喷嘴与蒸汽室或喷嘴槽的结合面应无油漆。
②． 喷嘴组与喷嘴槽或蒸汽室的结合面,应用涂色法检查，其接触面积应达75％以上，且无贯通密封面的缺陷，必要时应进行研刮。喷嘴组两端面密封键与密封销的结合面间隙，均不得大于0。04mm.组装好的喷嘴组应无松动，出汽口应平齐.
③． 紧固喷嘴组的单头螺栓，紧固后螺栓丝杆端部应与丝孔扣的底部保持有不少于0.5mm的间隙。螺栓的紧固力矩与伸长量应符合制造厂要求，并做好记录。螺栓与销钉在扣大盖前用电焊或保险垫圈紧固牢。
④． 喷嘴组的安装应在扣大盖前进行，且在正式安装前应先作试装，并将喷嘴室清扫干净,用黑铅粉及二硫化钼干擦喷嘴及槽道。
⑤． 喷嘴组正式安装时各结合面上应均匀涂擦高温涂料。
⑽． 汽轮机扣大盖：
扣大盖是汽轮机安装的一道最关键的工序，又是十分仔细的工作，直接关系到汽轮机的安全运行.因此必须组织严密、精心操作、仔细检查。为使汽机扣大盖工作顺利完成，应在汽轮机内部零件全部安装完毕后进行试扣，经检查达到要求的基础上,再进行正式扣大盖工作。
①． 扣大盖前应在甲方有关人员的监视下完成下列各项工作并达到要求,且具备规定的安装签证或记录：
a． 垫铁装齐、地脚螺栓紧固，并达到规定要求；
b． 滑销系统最终间隙测定并符合说明书要求；
c． 汽缸水平结合面间隙测定;
d． 转子轴颈扬度的测定;
e． 转子在汽封或油挡洼窝处的中心位置的测定;
f． 转子最后定位和复核同心度及汽机连轴器端面和径向跳动是否符合规定值；
g． 隔板中心的测定;
h． 汽封及流通部分间隙的测定；
i． 推力轴瓦间隙的测定；
j． 汽缸内零件的光谱检查；
k． 汽缸内零件缺陷的消除;
l． 汽缸内部的清理,管口、仪表插座和堵头的封闭。
②． 扣大盖的操作要求:
a． 扣大盖所需的设备零部件,应预先进行清点检查，不得有短缺或不合格的情况，并按一定的顺序放置整齐.
b． 施工用的工具和检验器具应仔细清点和登记，在扣完大盖未紧螺栓前,应再次清点，不得遗留在汽缸内。
c． 扣大盖的工作从下汽缸吊入第一个部件开始到上汽缸就位，紧固螺栓为止，全部工作应连续进行,不得中断。
d． 现场应用铁丝或绳索拉围作业区域,并挂上醒目标志，闲杂保人员不得入内,施工人员佩戴作业证，整个作业区域应彻底清扫干净。
③． 扣大盖的操作要领：
扣大盖前先将转子从汽缸内吊出来，放在专用托架上，将上下汽缸内隔板、转向导叶环等也吊出来,放在枕木上,然后彻底清扫上、下汽缸内部，内部汽封管内壁用布条拉磨后再用压缩空气吹扫干净，装好压板。然后将转子吊入下汽缸内进行复查核对,使转子向前轴颈部分扬起,保证后轴承处扬度为零。上汽缸翻身水平吊起，用压缩空气吹扫汽缸内部达到干净,确保缸内无杂物。在下汽缸四角装好导杆并涂上汽轮机油，用专用工具吊起大盖,先起吊一点，用水平仪在纵横向进行找平，其误差应不大于0.15mm.再次检查吊具及所用的钢丝绳受力是否均匀，确认无问题后，可继续起吊至适当高度，用木柱支撑，用干净的布或面团擦拭汽缸法兰，同时检查上汽缸内部隔板安装情况,注意汽缸的顶丝面不得露出水平结合面。
将吊起的大盖对准导杆，缓慢落下试扣大盖，检查转子轴向窜动间隙,要基本符合扣大盖前测定的数值.
再将大盖吊起200~300mm，在汽缸四角用方木支撑，把按规定要求调好的涂料均匀地涂在汽缸结合面上，厚度约为0。5mm，沿汽缸结合面内侧10mm宽的地方不要抹涂料.将导汽管法兰堵板拆除并装好法兰垫片，然后缓慢落下大盖.当上、下汽缸结合面相距3~5mm时，打入定位销。大盖完全落下后，盘动转子，检查内部应无摩擦声，才可拆去吊具及导杆.从中部开始分别向左右两侧对称地向前、后汽封处依次拧紧螺栓。
④． 对拧紧汽缸中分面螺栓的要求：
为了使螺栓紧固后得到均匀的紧力，紧固时采用三个步骤:首先将螺母拧到与垫圈接触,然后用普通扳手用力均匀地拧紧所有的螺母，再进行最后拧紧。拧紧各螺母的顺序是从中部开始,分别从左右两侧对称的向前、后汽封依次拧紧（附图3），
⑾． 发电机轴承座的安装:
为了消除电动机及汽轮机转子因热膨胀引起的轴向位移对轴油封的影响，汽机端轴承座应向发电机方向移2mm，励磁机端轴承应向励磁机方向移4mm，（见附图2）.
8． 发电机定子的安装：
⑴． 发电机定子就位应在下半汽缸找中、校正水平之后进行.
⑵． 考虑到发电机转子受热膨胀，故发电机的定子中心相对发电机的转子中心向励磁机方向偏移2。5mm（见附图2)，以保证在负荷时的正常运行.
⑶． 发电机安装完毕后，打入预先配钻铰孔的定位销,并作上记号。
9． 发电机转子的安装和穿装转子的方法：
发电机穿装转子是汽轮机组安装的又一道关键工序，是一项非常细致的工作。因为转子很重,且与定子的间隙又不大，因此在安装发电机转子时应非常谨慎、细心,特别注意防止损坏电机。
⑴．在穿装转子前应作好下列检查工作：
① ．轮机转子的联轴器已检查完毕，并符合要求；
② ．发电机转子应清理和检查完毕;
③ ．定子内部、线槽内灰尘及杂物应清理干净；
④ ．转子平衡块应牢固并锁紧，不得位移;
⑤ ．风扇叶轮与轴装配牢固,并完好无损；
⑥ ．引出线固定牢靠，组别与图纸相符;
⑦ ．轴颈光洁无损伤,测量圆径误差应符合要求；
⑧ ．测量绝缘电阻值应符合要求；
⑵．穿装发电机转子:
穿装发电机转子工作,必须在完成机务、电气与热工仪表等各项工作后,会同有关人员一道对定子和转子进行最后的清扫和检查,确认其内部清洁，无任何杂物并经双方签字认可后方可进行.穿装转子应使用制造厂供给的随机工具。
本工程的发电机转子穿装采用三次吊装法,利用加长轴和厂房行车及手拉葫芦配合吊穿工作(见附图1）。在捆扎转子的地方用软性材料缠裹钢丝绳，并垫上木板或胶皮以防止损伤转子的表面.起吊时不得以护环为着力点，钢丝绳不得触及轴颈、风扇、检测环、定子线圈端部和引出线等处.并事先用经纬线仪把汽机中心线引扫到行车上，使吊钩中心同转子中心重合.
第一次吊装是先装上加长轴后,拆下定子两头上的端盖,在行车的大吊钩上又挂上手拉葫芦配合吊转子和调平。用合象水平仪在吊起的转子上找平，然后用人力盘动行车，缓慢地往前推进，当加长轴露出定子后,用临时支撑将转子支住稳当，即完成第一次吊装工作。
第二次吊装是用手拉葫芦吊在转子的加长轴上，后端吊在后颈的外侧端，稍微提空后继续向前推进。当联轴器超过定子后，又用临时支撑支住,即完成第二次吊装。
第三次吊装是拆除加长轴,前端吊点改在靠背轮处，后端吊点不变,稍微受力吊空后,再继续向汽机端推进到位。吊装转子时采用平衡梁来进行吊装，使吊索尽量与转子的水平线成垂直角，减少因吊索的水平夹角对转子轴向的水平压力。
当发电机转子穿装就位后,应单独复测发电机联轴器端面和圆跳动值，并测量转子轴颈处的椭圆度和不柱度，均不得大于0.03mm。
10． 联轴器同心度较正：
汽轮机组找中心是一项极为重要的工作，汽轮机组中心正确与否，直接关系到机组是否能够正常投入运行.若中心不正确,机组运行时会引起振动，影响机组安全运行。其偏差应符合制造厂安装说明书的要求。
调校时应以汽轮机转子为基准来调整发电机转子，使其发电机轴中心线为汽轮机轴中心线的延续，即将百分表支座装在汽机端，而将百分表装在发电机侧。在找中心前，应将发电机轴瓦及轴承座下垫铁清理干净，并将轴瓦修刮好。在找中心时，两联轴器一定要同时旋转，每旋转90度测量一次。具体方法和步骤是：
⑴． 为消除对轴向窜动的影响，故采用三表法进行测量。即在轴向（联轴器端面上)装两块百分表，在径向（联轴器外圆周上）装一块百分表：
⑵． 将两联轴器按记号对好，在联轴器螺栓孔内穿两只供找中心用的活动销子,将百分表座固定在汽机盘车牙齿轮孔上，径向百分表指向发电机联轴器圆周,挑杆指向中心；轴向两侧的百分表指向发电机联轴器端面边缘，并相互成180度，挑杆与端面垂直.
将联轴器转正，使百分表处于0°位置，将百分表读数调整为零.按转子工作的回转方向盘动转子，分别在90°、180°、270°时记录各百分表读数，再转回0°位置时，百分表读数应恢复零位.
⑶． 将两半联轴器一起转动,每转动90度测量一次，记录四个位置的径向测量值（A1-A4），和轴向测量值(B1Ⅰ—B4Ⅰ及B1Ⅱ-B4Ⅱ），且在0°的B1Ⅰ和B1Ⅱ应同360°位置时的B5Ⅰ和B5Ⅱ相等
并分别记录位于同一直径两端的两个百分表BⅠ和BⅡ测点上的轴向测量值。
⑷． 当在测量值A1=A5及B1Ⅰ—B1Ⅱ= B5Ⅰ— B5Ⅱ时，应视为测量正确，测量值为有效.
⑸． 综合记录的外圆径向值a1、 a2、 a3、a4和内圆的轴向值b1、b2、b3、b4的记录值，应分分别别等于如下：
径向： a1= A1、 a2= A2 a3= A3 a4= A4
轴向:b1=（B1Ⅰ+ B3Ⅱ）/2 b2=(B2Ⅰ+ B4Ⅱ)/2
b3=（B3Ⅰ+ B1Ⅱ）/2 b4=（B4Ⅰ+ B2Ⅱ）/2
⑹． 对于测量记录数值的正确性，应作检查。一般正确地合乎规律的记录应符合以下条件，即将综合记录上的数值进行核算应为:
径向：a1+ a3= a2+ a4
轴向：b1+ b3= b2+ b4
⑺． 调整发电机转子中心，使两联轴器中心偏差符合制造厂安装说明书要求，即：
圆周：a1-a3＜±0。03 a2-a4＜±0。03
平面：b1—b3= 0~0。02 b2— b4＜±0.02
⑻． 联轴器中心不合格时的调整:
①． 轴瓦的调整方法：
利用轴瓦调整发电机的转子中心的方法,取决于轴瓦的结构。一般发电机的前轴瓦（3号瓦）为圆筒形支持轴瓦，轴瓦在洼窝内以垫铁支持，垫铁内有可调整的垫铁片，变更垫片厚度可使轴瓦中心位置移动。发电机后轴承（4号瓦）为球面支撑轴瓦，轴瓦的调整，用加减轴承座下的垫片或左右移动轴承座来调整。
带垫铁的支持轴瓦,垫铁的布置也不都是一样的,一般下瓦三块垫铁,下方中心一块，两侧各一块。下方垫铁，当轴瓦水平调整时,可不变更；轴瓦上下调整时，垫片增减数量与轴瓦调整量相同，两侧垫片调整与垫片和水平面夹角有关：
当轴瓦水平调整△L时，垫片调整量为△L·cos a；
当轴瓦垂直调整△H时，垫片调整量为△H·sin a.
应特别注意调整轴瓦位置，更换垫片时,在垫片上一定要留进油孔,否则将使轴瓦断油，引起烧瓦事故.
②．用轴瓦将发电机转子调整好后，应用前述方法进行检查,中心不合格时再予以调整,最后合格的中心须再次复核两次，两次所测数值应差
