视频监控施工技术交底记录.doc

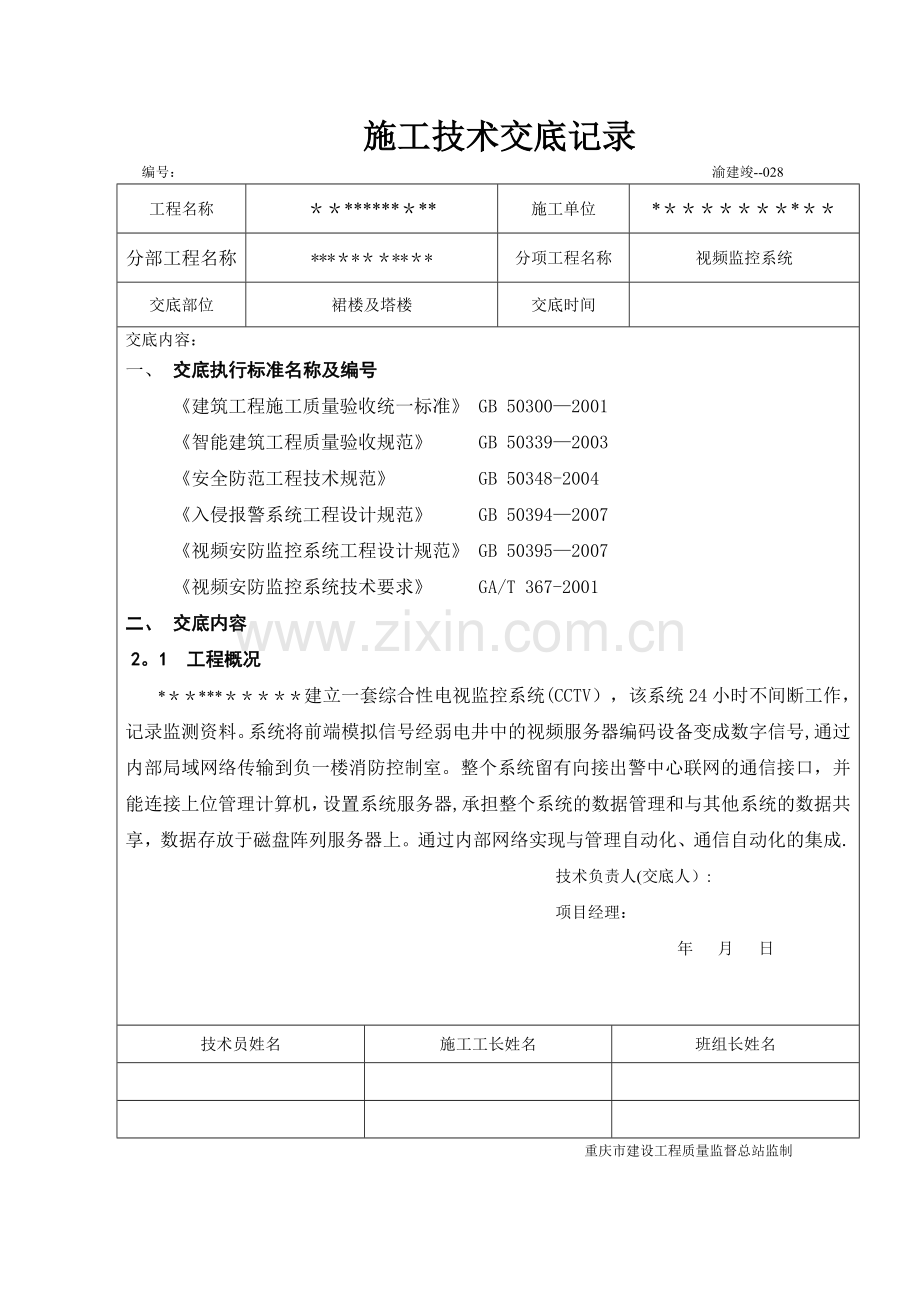

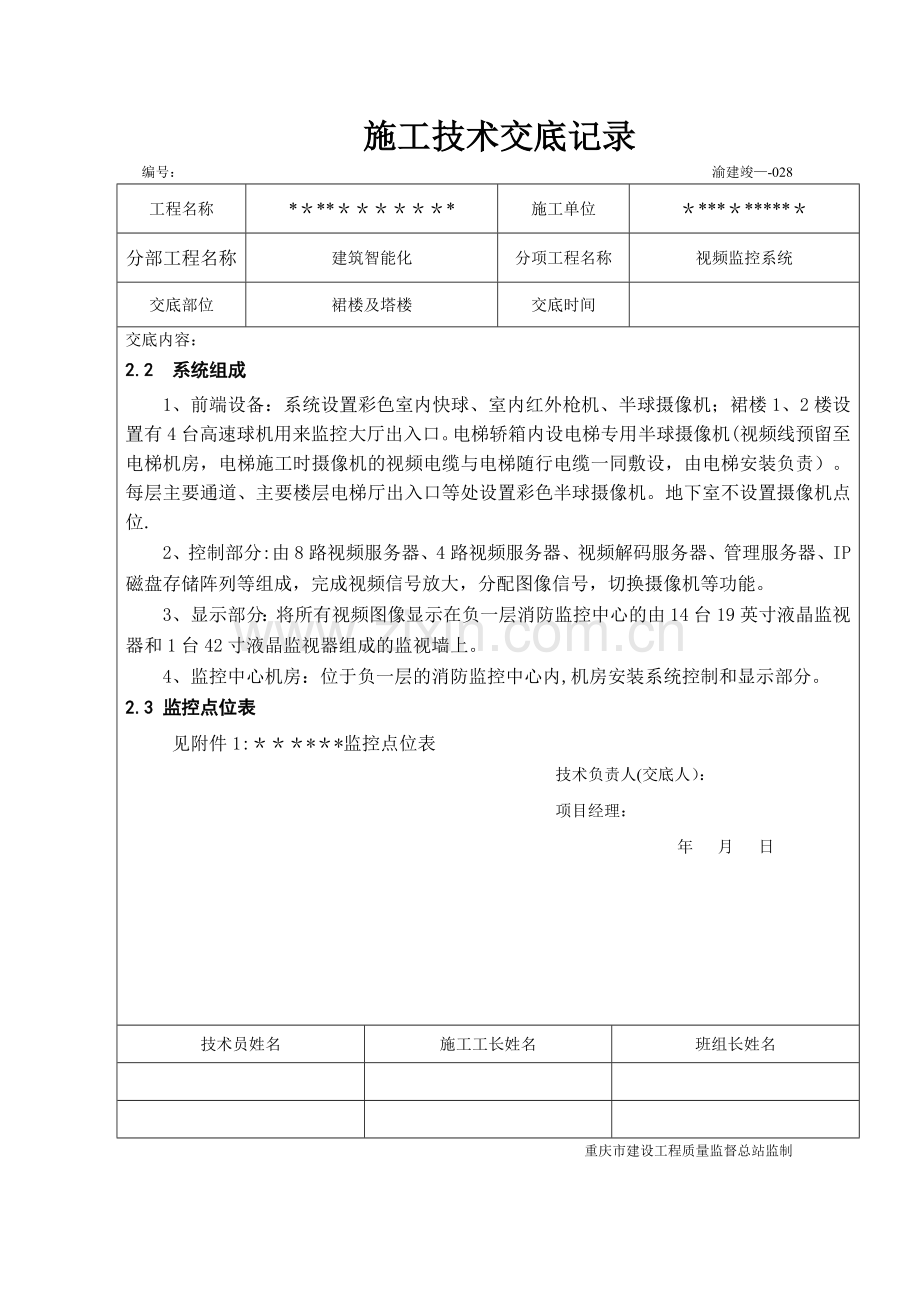

施工技术交底记录 编号： 渝建竣-028工程名称*施工单位*分部工程名称*分项工程名称视频监控系统交底部位裙楼及塔楼交底时间交底内容：一、 交底执行标准名称及编号建筑工程施工质量验收统一标准 GB 503002001智能建筑工程质量验收规范 GB 503392003安全防范工程技术规范 GB 50348-2004入侵报警系统工程设计规范 GB 503942007视频安防监控系统工程设计规范 GB 503952007视频安防监控系统技术要求 GA/T 367-2001二、 交底内容2。1 工程概况*建立一套综合性电视监控系统(CCTV），该系统24小时不间断工作，记录监测资料。系统将前端模拟信号经弱电井中的视频服务器编码设备变成数字信号,通过内部局域网络传输到负一楼消防控制室。整个系统留有向接出警中心联网的通信接口，并能连接上位管理计算机，设置系统服务器,承担整个系统的数据管理和与其他系统的数据共享，数据存放于磁盘阵列服务器上。通过内部网络实现与管理自动化、通信自动化的集成. 技术负责人(交底人）: 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名 重庆市建设工程质量监督总站监制施工技术交底记录 编号： 渝建竣-028工程名称*施工单位*分部工程名称建筑智能化分项工程名称视频监控系统交底部位裙楼及塔楼交底时间交底内容：2.2 系统组成1、 前端设备：系统设置彩色室内快球、室内红外枪机、半球摄像机；裙楼1、2楼设置有4台高速球机用来监控大厅出入口。电梯轿箱内设电梯专用半球摄像机(视频线预留至电梯机房，电梯施工时摄像机的视频电缆与电梯随行电缆一同敷设，由电梯安装负责）。每层主要通道、主要楼层电梯厅出入口等处设置彩色半球摄像机。地下室不设置摄像机点位.2、 控制部分:由8路视频服务器、4路视频服务器、视频解码服务器、管理服务器、IP磁盘存储阵列等组成，完成视频信号放大，分配图像信号，切换摄像机等功能。3、 显示部分：将所有视频图像显示在负一层消防监控中心的由14台19英寸液晶监视器和1台42寸液晶监视器组成的监视墙上。4、 监控中心机房：位于负一层的消防监控中心内,机房安装系统控制和显示部分。2.3 监控点位表 见附件1:*监控点位表 技术负责人(交底人）： 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名 重庆市建设工程质量监督总站监制施工技术交底记录 编号： 渝建竣-028工程名称*施工单位*分部工程名称建筑智能化分项工程名称视频监控系统交底部位裙楼及塔楼交底时间三、 施工准备3.1、作业班组施工前要熟悉图纸,了解系统结构和施工意图，熟悉施工现场环境，熟悉线缆布放的路由和位置，掌握设备安装要求和工艺。3。2、材料要求 1、主要材料包括：室内高速球机、室内彩色半球摄像机、室内彩色摄像机、4、8路视频服务器、交换机、管理服务器、视频解码服务器、IP磁盘存储阵列、监视器等. 2、主要辅料包括： 安装支架、BNC头、摄像机电源插头、电源插座板、螺丝、垫片、金属软管等。3.3、主要机具 1、常用电工工具、电胶带、钢丝钳、卷尺、临时线标、记号笔、电烙铁、焊锡丝、扎带、手套、手电钻、冲击钻、梯子等。2、笔记本、打印机、对讲机等。3。4、作业条件 1、办公室内、弱电竖井、建筑内其他公共部分及周界的布线线缆沟、槽、管、盒施工完毕,符合设计和质量要求; 2、施工区域（办公室、弱电竖井、监控机房)内应内装修完毕，满足设备安装要求. 3、主要材料已运抵现场，安装所需机具已准备齐全. 4、施工区域内能保证施工用电。 技术负责人(交底人）： 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名 重庆市建设工程质量监督总站监制施工技术交底记录 编号： 渝建竣028工程名称*施工单位*分部工程名称建筑智能化分项工程名称视频监控系统交底部位裙楼及塔楼交底时间四、施工流程与工艺4.1、总体流程管路预埋线缆敷设前端设备安装中心设备安装设备接线调试4。2、管路预埋及线缆敷设 4。2.1、清扫管内杂物、穿钢丝和带线：由于穿线工程距离配管工程有一段时间，管内穿线前，需再次对管路进行畅通疏理检查，用棉布条两端绑扎在钢丝或带线上来回拖拉,清理出管内积水和杂物.4.2。2、线缆进场检查验收：线缆进场后,必须对线缆进行详细的检查验收，检查线缆的外观、规格型号、长度、合格证、耐热阻燃的标识。并现场抽样检测绝缘层厚度和圆形线芯的直径.工程使用的各类线缆（双绞线、视频线、光缆、电源线)型号规格应符合设计和施工图要求。 线缆外护线套需完整无损，电缆应附有出厂质量检验合格证。电缆所附标志、标签均要保留。视频线、网线开盘后应先检查光缆外表有无损伤，端头封装是否良好。 技术负责人（交底人）： 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名 重庆市建设工程质量监督总站监制施工技术交底记录 编号： 渝建竣-028工程名称*施工单位*分部工程名称建筑智能化分项工程名称视频监控系统交底部位地下室、裙楼及塔楼交底时间4.2.3、线缆敷设1、线缆的布放应自然平直，不得产生扭绞、打圈接头等现象,不应受外力的挤压和损伤.导线在管内严禁有接头。缆线在各种环境中的敷设方式、布放间距均应符合设计要求。2、缆线两端应贴有标签，应标明编号,标签书写应清晰，端正和正确.标签应选用不易损坏的材料。 3、线缆应有余量以适应终接、检测和变更。对绞电缆预留长度：在工作区宜为36cm，电信间宜为0。52m,设备间宜为35m；光缆布放路由宜盘留，预留长度宜为35m，有特殊要求的应按设计要求预留长度。本次预留长度在末端摄像机处预留1。5m、弱电间视频服务器处预留2m。4、线缆桥架和线槽敷设线缆应符合下列规定：（1） 密封线槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定.(2） 线缆桥架内线缆垂直敷设时，在缆线的上端和每间隔1.5m处应固定在桥架的支架上；水平敷设时,在缆线的首、尾、转弯及每间隔5l0m处进行固定.（3） 在水平、垂直桥架中敷设线缆时，应对线缆进行绑扎。对绞电缆、光缆及其他信号电缆应根据线缆的类别、数量、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1。5m，间距应均匀,不宜绑扎过紧或使缆线受到挤压. 技术负责人（交底人）： 项目经理: 年 月 日技术员姓名施工工长姓名班组长姓名 重庆市建设工程质量监督总站监制施工技术交底记录 编号: 渝建竣-028工程名称*施工单位*分部工程名称建筑智能化分项工程名称视频监控系统交底部位地下室、裙楼及塔楼交底时间5、线缆的弯曲半径应符合下列规定： ：(1） 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍。 (2） 屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的8倍. （3） 主干对绞电缆的弯曲半径应至少为电缆外径的10倍.(4） 2芯或4芯水平光缆的弯曲半径应大于25mm；其他芯数的水平光缆、主干光缆和室外光缆的弯曲半径应至少为光缆外径的10倍。4。3、末端设备安装示意图4.3。1 技术负责人(交底人）： 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名 重庆市建设工程质量监督总站监制施工技术交底记录 编号： 渝建竣-028工程名称*施工单位*分部工程名称建筑智能化分项工程名称视频监控系统交底部位地下室、裙楼及塔楼交底时间4.3.2 技术负责人（交底人）： 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名 重庆市建设工程质量监督总站监制施工技术交底记录 编号： 渝建竣028工程名称*施工单位*分部工程名称建筑智能化分项工程名称视频监控系统交底部位地下室、裙楼及塔楼交底时间4.4末端设备安装注意事项4。4.1、云台、固定摄像机安装在标准吊支架上4。4。2、支架是安装在墙壁、梁、柱上用来支撑云台、摄像机的支持件.在砖或混凝土墙壁上固定时，一般用膨胀螺栓固定，在复合型壁板墙面上固定时，用垫板夹固。4.4.3、吊架是固定在屋顶、吊顶、梁上用来支持云台和摄像机的金属附件。吊架用膨胀螺栓固定在屋顶上；有吊顶时，不能固定在龙骨上。4.4.4、考虑到云台重量的原因,支吊架应保证强度和刚度.4.4。5、安装支架后，检查支架的牢固性，并考虑电动云台的转动惯性,使其旋转时不发生抖动.4.4。6云台安装(1）、云台的旋转方位应充分考虑摄像监视范围，其旋转死角应在支、吊架和引线电缆一侧.（2）、根据设备产品技术条件和设计要求，检查水平、垂直角度是否合适，控制是否正常，检查云台的转动角度范围,调整旋转起点位置是否合适。 技术负责人（交底人): 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名 重庆市建设工程质量监督总站监制施工技术交底记录 编号: 渝建竣028工程名称*施工单位*分部工程名称建筑智能化分项工程名称视频监控系统交底部位地下室、裙楼及塔楼交底时间4.4.7摄像机安装（1）、在搬动、安装摄像机过程中,不得打开摄像机镜头盖。（2)、安装前每个摄像机均应加电进行检测和调整(特别是摄像机配电动镜时必须将焦距调整好），处于正常工作状态的摄像机方可安装.（3)、从摄像机引出的线缆应留有约1m的余量，以不影响摄像机的转动.不得利用电缆插头和电源插头来承载电缆的重量。（4)、摄像机宜安装在监视目标附近不易受到外界损伤的地方，安装位置不影响附近现场人员的工作和正常活动。安装高度室内以2。55m或吊顶下0.2m处为宜；室外以3.510m，并不得低于3。5m。(5)、摄像机镜头要避免强光直射,应避免逆光安装；若必须逆光安装时,应尽量补光,保证最低的对比度。(6)、当摄像机视野内明暗反差较大时,应充分考虑摄像机的拍摄方向和照明条件.(7）、电梯轿箱内的摄像机应安装在电梯轿箱的顶部、电梯操作器的对角处,并能监视电梯厢内全景.(8）、一体化快球摄像机在安装后，确认周边无阻挡物. 技术负责人(交底人）： 项目经理: 年 月 日技术员姓名施工工长姓名班组长姓名 重庆市建设工程质量监督总站监制施工技术交底记录 编号： 渝建竣028工程名称*施工单位*分部工程名称建筑智能化分项工程名称视频监控系统交底部位地下室、裙楼及塔楼交底时间4。4。8、中心设备安装A、监视墙的安装1、监视墙的安装应在土建内装修完毕后进行.2、监视墙安装时，监视器不得面向窗户，以免阳光影响图像质量.监视墙背部与墙壁的距离至少不小于0.8m。3、监视墙底座及主体结构件务必可靠接地，接地引线应采用不小于25mm的铜编织带线,并采用铜螺栓固定,接地线直接接到保护地汇接排。4、监视墙必须与地面保持垂直，务必固定牢固，不得倾斜、松动和摇晃。5、安装监视器时，应避免外来光直射监视器屏幕。6、监视墙内部布线时，220V 电源线和其他的线要分开走,必须整齐有序;信号线、电源线不能交叉盘绕;每 10 厘米扎一个线扣，所扎的方向必须在同一个方向，线扣剪平到不刺手。B、其他设备安装视频服务器的安装1、设备开箱后认真清点各种部件、配件、备件紧固件及技术资料等。2、设备安装前应用检查。设备外形完整,内表面漆层完好。3、设备的外形尺寸、设备内的主板及接线端口的型号、规格符合设计规定。4、严格按照系统设备接线图安装、连线各设备。要求设备固定牢靠、接线连接可靠、准确、整齐。 技术负责人（交底人）： 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名 重庆市建设工程质量监督总站监制施工技术交底记录 编号： 渝建竣-028工程名称*施工单位*分部工程名称建筑智能化分项工程名称视频监控系统交底部位地下室、裙楼及塔楼交底时间5、有底座的设备的底座尺寸应与设备相符.6、设备底座安装时, 机架与地面固定应竖直平稳,其表面保持水平，垂直偏差、几台并排安装的前后偏差符合要求。7、按系统设计图检查主机设备之间的连接电缆型号以及连接方式是否正确8、机架和控制台内的设备和部件的安装，设备应牢固端正，紧固件应紧固。五、供电与接地5.1、测量所有接地极电阻，必须达到设计要求。达不到要求时，可在接地极回填土中加入无腐蚀性的长效降阻剂或更换接地装置。5。2、系统的防雷接地安装，应严格按设计要求施工。接地安装最好配合土建施工同时进行。六、成品保护6.1、穿线时不得污染设备和建筑物品，应保持周围环境清洁。6.2、在设备安装的过程中，应注意不得碰坏其它设备和门墙、墙面、地面等。6.3、穿线时不得遗漏带护线套管或护口。6.4、安装终端设备时，应注意保持吊顶、墙面整洁.6.5、其它工种作业时，应注意不得破坏系统设备。6。6、机房内应采取防尘、防潮、防污染及防水措施。为了防止损坏设备和丢失零部件，应及时关好门窗，监控设备安装完毕后应注意柜门上锁。 技术负责人(交底人)： 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名 重庆市建设工程质量监督总站监制施工技术交底记录 编号： 渝建竣-028工程名称*施工单位*分部工程名称建筑智能化分项工程名称视频监控系统交底部位地下室、裙楼及塔楼交底时间七、应注意的质量问题7.1 设备之间、干线与端子之间连接不牢固；应及时检查，将松动处紧牢固。7。2 使用屏蔽电缆时,外铜网与芯线相碰;按要求外铜网应与芯线分开,压接应特别注意。7.3 用焊油焊接时，非焊接处被污染。焊接后应及时用棉丝（布条）擦去焊油.7。4 由于屏蔽线或设备未接地，会造成干扰。应按要求将屏蔽线和设备的地线压接好。八、安全注意事项8。1、进入工地必须佩带安全帽。禁止穿拖鞋、短裤、打赤膊进入工地。精装修已经进场，易燃材料比较多，禁止在施工现场吸烟。8.2、随身携带和使用的作业工具，应搁置在顺手稳妥的地方，防止坠落伤人。8。3、进入施工现场必须戴好安全帽，操作人员必须熟悉所属工种的安全操作规程。8。4、扫管穿线时要防止钢丝的弹力勾眼；俩人穿线时应协调一致。一呼一应有节奏的进行，不要用力过猛以免伤手.8。5、穿线用的梯子必须坚固,距梯脚4060mm处要设拉绳，不准在梯子最上一层工作，梯凳上禁止放工具和材料. 技术负责人（交底人)： 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名 重庆市建设工程质量监督总站监制
