自粘胶膜施工方案.doc

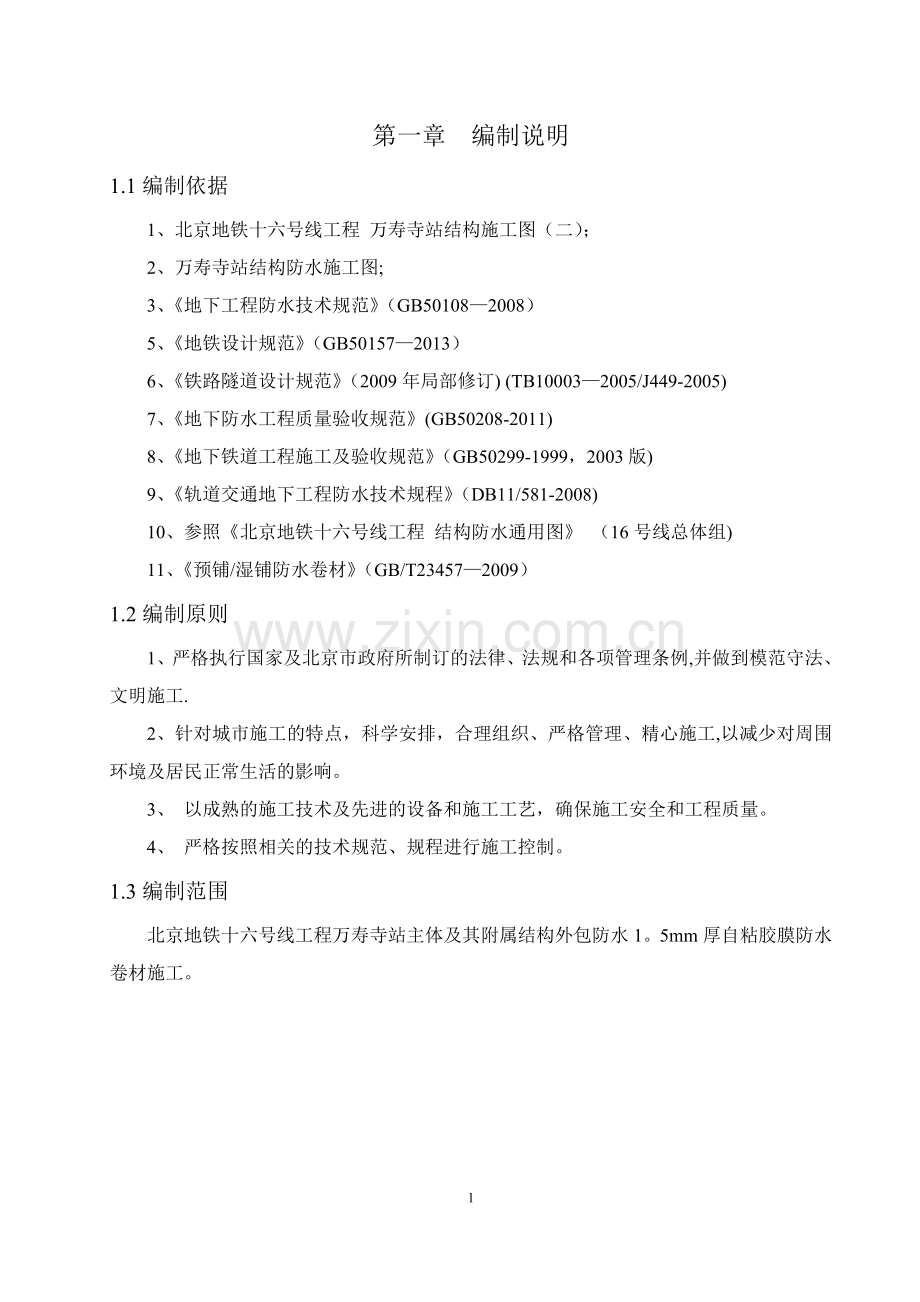

第一章 编制说明
1.1编制依据
1、北京地铁十六号线工程 万寿寺站结构施工图（二）；
2、万寿寺站结构防水施工图;
3、《地下工程防水技术规范》（GB50108—2008）
5、《地铁设计规范》（GB50157—2013）
6、《铁路隧道设计规范》（2009年局部修订) (TB10003—2005/J449-2005)
7、《地下防水工程质量验收规范》(GB50208-2011)
8、《地下铁道工程施工及验收规范》（GB50299-1999，2003版)
9、《轨道交通地下工程防水技术规程》（DB11/581-2008)
10、参照《北京地铁十六号线工程 结构防水通用图》 （16号线总体组)
11、《预铺/湿铺防水卷材》（GB/T23457—2009）
1.2编制原则
1、严格执行国家及北京市政府所制订的法律、法规和各项管理条例,并做到模范守法、文明施工.
2、针对城市施工的特点，科学安排，合理组织、严格管理、精心施工,以减少对周围环境及居民正常生活的影响。
3、 以成熟的施工技术及先进的设备和施工工艺，确保施工安全和工程质量。
4、 严格按照相关的技术规范、规程进行施工控制。
1.3编制范围
北京地铁十六号线工程万寿寺站主体及其附属结构外包防水1。5mm厚自粘胶膜防水卷材施工。

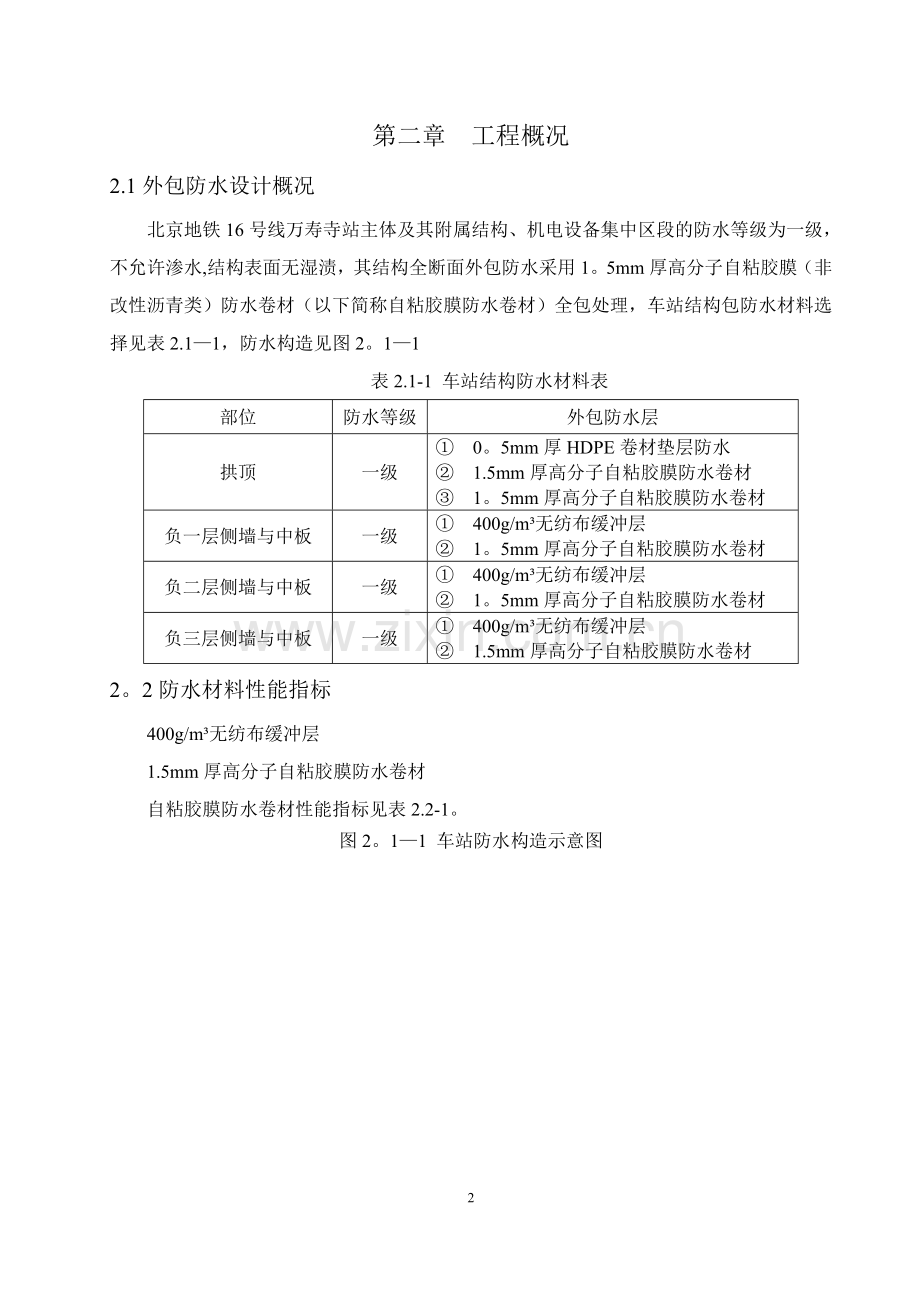

第二章 工程概况
2.1外包防水设计概况
北京地铁16号线万寿寺站主体及其附属结构、机电设备集中区段的防水等级为一级，不允许渗水,结构表面无湿渍，其结构全断面外包防水采用1。5mm厚高分子自粘胶膜（非改性沥青类）防水卷材（以下简称自粘胶膜防水卷材）全包处理，车站结构包防水材料选择见表2.1—1，防水构造见图2。1—1
表2.1-1 车站结构防水材料表
部位
防水等级
外包防水层
拱顶
一级
① 0。5mm厚HDPE卷材垫层防水
② 1.5mm厚高分子自粘胶膜防水卷材
③ 1。5mm厚高分子自粘胶膜防水卷材
负一层侧墙与中板
一级
① 400g/m³无纺布缓冲层
② 1。5mm厚高分子自粘胶膜防水卷材
负二层侧墙与中板
一级
① 400g/m³无纺布缓冲层
② 1。5mm厚高分子自粘胶膜防水卷材
负三层侧墙与中板
一级
① 400g/m³无纺布缓冲层
② 1.5mm厚高分子自粘胶膜防水卷材
2。2防水材料性能指标
400g/m³无纺布缓冲层
1.5mm厚高分子自粘胶膜防水卷材
自粘胶膜防水卷材性能指标见表2.2-1。
图2。1—1 车站防水构造示意图
表2.2-1 自粘胶膜防水卷材性能指标
序号
项目
指标
1
拉伸性能
拉力，N/50mm≥
500
膜断裂伸长率，％≥
400
2
钉杆撕裂强度，N≥
400
3
冲击性能
直径（10±0。1）mm,无渗漏
4
静态荷载
20kg,无渗漏
5
耐热性
70℃×2h,无位移、流淌、滴落
6
低温弯折性
-20℃，无裂纹
7
防窜水性
0.6MPa,不窜水
8
与后浇混凝土剥离强度，N/mm≥
无处理
2。0
水泥粉污染表面
1。5
泥砂污染表面
1.5
紫外线老化
1.5
热老化
1。5
9
与后浇混凝土浸水剥离强度,N/mm≥
1。5
10
热老化（70℃，168h）
拉力保持率
90
伸长率保持率
80
低温弯折性
-20℃，无裂纹
11
热稳定性
外观
无起皱、滑动、流淌
尺寸变化,%≦
2.0
12
卷材搭接处（卷材与卷材），抗剪强度,N/10mm≥
40或卷材断裂
注：1、高分子自粘胶膜防水卷材为HDPE基层，单面覆有非改性沥青类高分子自粘胶膜层的预铺防水卷材，胶粘层厚度均不得小于0.3mm；
2、检测方法见《预铺/湿铺防水卷材》（GB/T23457—2009）
第三章 施工准备
3。1材料准备
3.1.1物资供应目标
搞好本项目施工中防水材料的物资计划、采购、领用、供应工作、适时、适地、按质、按量地组织好工作物资供应，确保工程的顺利进行.
3.1。1。2 物资供应流程
图3。1—1物资供应流程图
建立供应台帐输入微机
编制供应材料的领用计划
编制自行采购材料的采购计划划
合同订货、市场采购购计划划
货物提运划划
验收入库
进入仓库管理工作流程

3.1。1.3 物资供应保障措施
1、计划编制
（1）根据计划部门提供的月、旬、周计划，确定物资的需用量编制物资需要计划;建立工程物资供应台帐,输入计算机，利用微机进行动态管理。
（2)根据需要计划,确定物资的领用量、采购量。
（3）按供应范围编制物资的领用计划、采购计划.
(4）物资采购计划报主管审批交采购员实施。
2、采购
（1）对供货方的质量保证能力的评价。
(2）对产品试验结果进行评价。
（3）对供货方的供货、业绩和信誉进行评价。
（4）对评定结果作好记录。
（5）对评定合格的供货方应列出名单,建立档案。
（6）在合格供货方名单内采购。
3、入库
(1）对入库物资进行数量、质量进行验收。
(2)物资到达前应通知仓库保管员根据将到物资做好准备。
（3）物资到达时，仓库保管员根据入库凭证对进库物资的名称、规格、型号、等级、数量进行核对、清点。
（4）对随货的质量证明资料进行清点，并做好交接记录.
（5）清点无误的物资应填写物资送检通知单，由材料、设备质检员对进货物资进行验收。
(6）管材、板材必须贴有材料名称、规格、等级、炉号。
（7)材料质检员应根据合同文件、工程需要确定是否进行验收和试验。
(8）当合同中规定甲方对承包方提供的物资进行验收时，有权在本单位或承包方处对物资是否符合规定要求进行验证。
(9）验证或检验不合格的材料要隔离存放，并有标识。
（10）未经验收或检验不合格的物资一律禁止用于工程。
(11）当材料与合同工作范围，项目说明书、采购合同、施工图纸不一致，应出材料缺陷报告，并应退给供货商，当不可能退回时(如计划要求)缺陷材料应根据甲方的要求进行修理，只有甲方才有权通知接收与合同文件不一致的材料。
（12）对检验合格的物资应及时办理手续,并按合同要求承付货款。
4、物资发放
（1）材料发放必须保持以下原则。
发放数量必须限制在批准数量内，不得任意多发；如因包装所限或不便拆零需超发时，应报专业计划同意；未经验证或检验不合格的材料不准出库；技术资料（如合格证、质保书、说明书、图纸等）应办理交接登记后随货同行，零发时，要有抄件或复件,原件留存。
（2）发料单据及时输入计算机进行帐务处理；做到计帐及时日清月结。
（3）收发手续齐备、凭证完整、装订成册.
3。1.2 材料采购质量控制措施
1、掌握材料信息，优选供货厂家掌握材料质量、价格、供货能力的信息，选择好供货厂家.
2、加强材料检查验收，严把材料质量关.
（1）对所有材料进场时，项目部材料部、质量员等根据有关技术指标对进场材料进行严格验收，包括材料出厂合格证、与材料设备相符合的标牌、质量检验报告、厂家批号等。
（2）按规定应进行抽样复验的材料，严格按规定比例、抽样方法进行抽样，检验合格后方可用于工程。
（3）项目部验收合格后,及时连同合格证等技术资料提交监理工程师进行材料验收。杜绝不合要求的材料进入现场。
（4）凡标志不清或认为质量有问题的材料、对质量保证资料有怀疑或与合同规定不符的材料及时清退出场。
（5)进场设备开箱前，包装必须完好。除了应持有合格证书、产品说明书外，酌情应有随机附件、保修卡或安装、使用说明书等。设备开箱，应有开箱记录。
(6）无生产厂名和厂址或牌证不符的设备，不用于本工程。进场设备到达施工现场后应保持其原有的外观、内在质量和性能，在运输和中转过程中发生外观质量和性能损坏的设备不用于工程。
（7）对材料性能、质量标准、适用范围和对施工要求必须充分了解，以便慎用选择使用材料。凡是用于重要结构、部位的材料,使用时必须仔细核对、认证其材料的品种、规格、型号、性能有无错误，是否适合工程特点和满足设计要求。
3、合理组织材料供应，确保施工正常进行合理地、科学地组织材料的采购、加工、储备、运输，建立严密的计划、调度体系,加快材料的周转，减少材料的占用量，按质、按量、如期地满足建设需要.
3.2劳动力准备
3。2.1管理人员配置
根据总包施工进度计划，拟配置1个防水作业队,下含 4个防水作业小组.根据防水作业所需要安全质量管理要求配置管理人员，详见图3.2—1
3.2—1 管理人员组织机构图
职务
人数
职务
人数
项目负责人
1
技术负责人
2
作业队长
4
安全员
2
质检员
2
后勤
4
表3。2-1管理人员配备表
3.2。。2施工人员准备
本工程设置1个防水作业队，下配置4个防水作业小组，每个作业小组配置6名工人（普工2人，防水工3人，架子工1人）。
3。3机械准备
表3-3 主要施工机械工具配备表
序 号
名 称
型 号
单 位
数 量
1
双焊道自动爬行焊机
SYW
台
4
2
可控温热风焊枪
FQ-1600
把
12
第4章 施工方案
4。1施工工艺流程
防水施工工艺流程见图4。1-1。
图4.1-1 外包防水施工工艺流程
施工前检查
0.5mm厚HDPE垫层铺设
喷涂橡胶沥青层青
基面处理
基面处理
土工布铺设
1.5mm厚自粘胶膜铺设
验收

4.2施工技术措施
4。.2。1施工前检查
在防水施工前应组织测量组对准备施工段进行贯通测量及净空检查，要求每5m一个断面，曲线断面为2.5m,断面检查的项目为：①初喷混凝土厚度及平整度是否符合要求；②初支是否侵限;③初支背后空洞检测。待以上检查合格后方可进行下道工序施工。以上初支断面检查，对于发现侵限现象，应及时进行处理，主要方法如下：
侵限断面详细测量，对侵限位置有详细记录，按照规范要求，对超出规范的位置及时进行处理,主要通过风镐处理多余部分,如侵限较大应采取换拱的方法进行处理。
4。2.2基层处理
1、铺设自粘胶膜防水卷材的基面应无明水流，否则应进行初支背后的注浆或表面刚性封堵处理,待基面上无明水流后才能进行下道工序。
2、铺设自粘胶膜防水卷材的基面应平整,铺设自粘胶膜防水卷材前应对基面进行找平处理，处理方法可采用喷射混凝土或1：2。5水泥砂浆抹面的方法,一般宜采用水泥砂浆抹面的处理方法。处理后的基面应满足如下条件：D/L≤1/10—1/20，其中D：相邻两凸面间凹进去的最大深度;L：相邻两凸面间的最短距离；
3、基面上不得有尖锐的毛刺部位，特别是喷射混凝土表面经常出现较大的尖锐的石子等硬物，应凿除干净或用1:2.5的水泥砂浆覆盖处理，避免浇筑混土时刺破自粘胶膜防水卷材。
4、基面上不得有铁管、钢筋、铁丝等凸出物存在，否则应从根部割除,并在割除部位用水泥砂浆覆盖。
5、变形缝两侧各100cm范围内的基面应全部采用1：2。5水泥砂浆找平,便于外贴式止水带的安装以及保证分区效果。其平整度用2m靠尺进行检查，直尺与基层的间隙不超过5mm，且只允许平缓变化。
4.2.3铺设缓冲层
1、铺设自粘胶膜防水卷材前应先铺设缓冲层,用水泥钉（或膨胀螺栓)、铁垫片和与自粘胶膜防水卷材相配套的塑料圆垫片将缓冲层固定在基面上,固定时钉头不得凸出垫片平面.固定点之间呈正梅花形布设，侧墙上的固定间距为80~100cm；拱顶上的固定间距为50～80cm；底板上的自粘胶膜防水卷材固定间距为1~1.5m；底板与侧墙连接部位的固定间距应适当加密至50cm左右。所有塑料垫片均应选择基层凹坑部位固定,避免固定自粘胶膜防水卷材时局部过紧.
2、缓冲层采用搭接法连接，搭接宽度5cm，搭接缝可采用点粘法进行焊接或用塑料垫片固定。缓冲层铺设时应与基面密贴，不得拉得过紧或出现过大的褶皱，以免影响自粘胶膜防水卷材铺设。
3、缓冲层铺设应超前大面卷材不小于20cm。
4.2。4 自粘胶膜防水卷材的铺设
1、自粘胶膜防水卷材采用热风焊枪手工焊接在塑料圆垫片上，焊接应牢固可靠，避免浇筑和振捣混凝土时自粘胶膜防水卷材脱落。焊接时严禁焊穿自粘胶膜防水卷材.
1、铺设自粘胶膜防水卷材时，底板及其与侧墙交角处卷材尽量沿纵向铺设；顶/底纵梁部位防水层宜沿纵梁方向铺设,侧墙防水卷材宜沿基层表面竖向铺设铺设时，侧墙防水卷材长边应采用搭接边焊接(或自粘）搭接，短边应采用胶粘带(或焊接）搭接；卷材长边接缝与底板卷材短边接缝应错开不小于0.3m.铺贴卷材时不得出现十字接缝(即不得出现四层材料搭接部位）。
2、铺贴自粘胶膜防水卷材时，应先纵向铺贴底板、侧墙交角处卷材,固定点间距500mm，侧墙表面卷材高度不小于1m，角部卷材固定完毕后，铺设底板大面卷材，固定点间距1500mm,完工后应及时验收。验收后底板卷材应及时铺设不小于7cm的与结构底板同标号、抗渗等级的防水混凝土保护层，保护层达到强度前严禁施工人员踩踏。
3、铺贴侧墙、顶拱自粘胶膜防水卷材时,应将卷材提前放样裁切成所需尺寸，而后将其固定在基面上，固定点间距约500㎜,所有固定点应牢固可靠，避免浇筑和振捣混凝土时防水卷材脱落。防水卷材固定时应注意不得拉得过紧或出现大的鼓包，固定点尽量设置在基层凹处，铺设好的防水卷材应与基面凹凸起伏一致,保持自然、平整、伏帖,以免影响二衬灌注混凝土的尺寸。变形缝采用不小于800mm宽卷材进行加强，骑缝两侧等宽铺设，加强层边缘0。2m范围内与大面防水层采用搭接胶或搭接胶带满粘固定。
4、自粘胶膜防水卷材之间接缝长边搭接宽度不小于7cm，短边搭接宽度不小于8cm，搭接边应平整、密贴,不得出现翘边、露胶、虚接、Ω型接缝等现象。侧墙卷材与底板倒角处卷材搭接缝需采用配套胶带进行补强。不宜密贴搭接的部位也应通过搭接胶带进行补强。
5、大面卷材铺贴完毕后,对穿墙构件进行补强，补强主要通过丁基胶带、套箍等材料完成。
6、自粘胶膜防水卷材铺设完毕后应对其表面进行全面的检查，发现破损部位及时进行修补，材料可采用配套胶带（或丁基胶带），补丁边缘距破损边缘的距离不得小于7cm。补丁应满粘，以确保大面卷材的不透水性。
7、对防水层进行验收合格后，才能进行下道工序的施工.
8、所有自粘胶膜防水卷材甩槎均应超过预留搭接钢筋最少20cm，也可将甩槎卷起后固定，并注意后期的保护，甩槎过短会导致后期接槎无法操作。
4。2。5防水卷材的检查
1、自粘胶膜防水卷材质量检查方法，见表4。4-1.
表4。2-1 自粘胶膜防水卷材质量检查方法
检查方法
检查内容
适用范围
直观检查
（1)用手托起自粘胶膜防水卷材,看其是否与喷射混凝土面层密贴；
（2)看自粘胶膜防水卷材是否有被划破、扯破、扎破、弄破损现象;
（3）看焊缝宽度是否符合要求,有无漏焊、假焊、烤焦等现象；
（4）外露的锚固点（钉子)是否有塑料片覆盖。
一般防水要求的工程
焊缝检查
(1）（2）（3）（4）项同上；（5)每铺设20~30延米，剪开焊缝2~3处，每处0.5m，看其是否有假焊、漏焊现象。
有较高防水要求的工程
漏水检查
（1）（2）（3)（4）项同上；（5)焊缝采用双焊缝，进行水（气）压试验，看其有无漏水（气）现象。
有特殊防水要求的工程
2、自粘胶膜防水卷材铺设质量标准
（1）固定点之间呈梅花形布设，拱顶与侧墙5000mm;底板1500mm.
（2)自粘胶膜防水卷材铺设完毕后应进行全面的检查，发现破损部位及时进行补焊，补丁应剪成圆角，不得有三角形或四边形等尖角存在，补丁边缘距破损边缘的距离不得小于7cm.补丁应满焊，并采用塑料焊条补强焊缝,不得有翅边空鼓部位，以确保单焊缝的不透水性。
（3）所有自粘胶膜防水卷材甩槎均应超过预留搭接钢筋最少20cm，也可将甩槎卷起来后固定，并注意后期的保护、甩槎过短会导致后期接槎无法操作。
3、首件验收
检验批首件工程应由施工单位自检,合格后，报监理单位,由施工单位专职质量检查员进行验收,合格后由甲方代表组织总监理工程师、设计代表、施工单位负责人、质量工程师、工区长及监理单位的技术总监、驻地监理工程师等参加进行四方检查验收，并签字。本部分施工首件验收包括的内容为第一施工段防水层
4.2。6防水卷材的防护措施
1、施工前自粘胶膜防水卷材的防护：自粘胶膜防水卷材入库后，应摆放整齐、严禁烟火、防潮、防污染。
2、施工中自粘胶膜防水卷材的防护
(1）施工现场严禁抽烟，电焊作业时必须采用石棉板遮挡。现场设灭火设备。
（2)严禁穿带钉的鞋在防水层上或未上强度的保护层上走动,加强现场管理。
（3)一旦发现自粘胶膜防水卷材损坏应立即修补或更换。
3、施工后自粘胶膜防水卷材的防护
（1)绑扎钢筋时，防水层表面放置薄木板,钢筋预留端头套塑料帽防止刮破自粘胶膜防水卷材。
(2）支模时如果使用电焊固定，须采用石棉板遮挡。
（3）混凝土浇筑时若使用振动棒，振动棒不得离防水层太近。
第五章 特殊部位的防水构造
5。1主体与附属接口防水层甩槎做法
主体与附属接口防水层甩槎保护,其保护板采用2mm钢板，做法详见图4。2-1
图4。2—1主体与附属接口防水层甩槎保护做法
5.2车站顶纵梁防水甩槎做法
车站顶纵梁防水甩槎做法见表5。2-1
表5。2—1 车站顶纵梁防水甩槎做法
序号
示意图
说明
1

第一步:导洞拱部内侧表面固定保护钢板、无纺布缓冲层以及塑料防水板
2

第二步：浇筑结构防水混凝土
3

第三步：破除中洞边墙，取出保护板,完成防水层的搭接并铺设大面防水层
5。3 穿墙管防水构造
穿墙管防水包括管件穿过底板防水层及接地电极防水密封做法。加强层采用与防水层同材质材料，施工方式同防水层。详见图5.3—1:
图5。3—1 穿墙管防水构造示意图
5.4阴阳角部位防水做法
所有阴角均采用1：2.5的水泥砂浆做成50mm×50mm的倒角或Ｒ≥50mm的圆角，所有阳角均做成不小于20mm×20mm的钝角或R≥20mm的圆角,并施做找平层。详见图5.4—1:
图5。4—1 阴阳角部位防水做法
5。5底纵梁与钢管柱部位防水做法
底纵梁与钢管柱部位防水做法见图5.5—1
图5.5-1 底纵梁与钢管柱部位防水做法
第六章 主要施工措施
6.1技术保证措施
严格执行施工队自检→报分部质检工程师检查→上报监理检查的检查程序。现场施工作业由合格的专业人员制作,并对其工作定期检查和不定期巡查；对加工人员的操作进行考核。重点部位的防水施工，对制作人员进行现场指导、验收.
6。2安全保证措施
6.2.1施工技术安全保证措施
严格按方案施工，未经审批不得随便改变施工方案。
6.2.2 施工作业安全保证措施
特殊工种必须持证上岗,各工序遵守相关操作规程，加强现场安全管理，实施安全奖罚制度，做好工人安全教育，做到警钟长鸣。
1、高空作业安全措施
(1)搭设脚手架使用的材料必须牢固耐用，绑扎结实。立杆和横杆大小、间隔根据材料和施工规定。脚手板之间不能有超过3cm的空隙,并注意采取防滑措施.
（2）高空作业必须设置安全网,作业人员必须系好安全带、戴好安全帽，架子工必须身挂保险绳。
(3)从事高空作业的人员要定期或随时体检，发现有不宜登高的病症（如高血压、心血管病等） ，不得从事高空作业。
2、用电作业安全措施
(1）现场照明：照明电线绝缘良好，导线不得随地拖拉或绑在脚手架上。照明灯具的金属外壳必须接零。室外照明灯具距地面不低于3m，室内距地面不低于2。4m。
（2）配电箱、开关箱：使用BD型标准电箱，电箱内开关电器必须完整无损，接线正确，电箱内设置漏电保护器，选用合理的额定漏电动作电流进行分级匹配.配电箱设总熔丝、分开关，动力和照明分别设置。金属外壳电箱作接地或接零保护。开关箱与用电设备实行一机一闸保险,移动开关箱严禁有380V和220V两种电压等级。
(3）架空线：必须牢固,架空线装设横担和绝缘子。
（4）接地接零:接地采用角钢、圆钢或钢管，其截面不小于48mm²,一组二根，接地间距不小于2.5m，接地符合规定.分配电箱必须有重复接地。
（4）用电管理：安装、维修或拆除临时用电工程，必须由电工或在电工指导下完成，电工必须持证上岗，实行定期检查制度，并做好检查记录。
6.4消防措施
防水施工过程中主要存在的消防隐患及应对措施:
由于防水材料属于易燃材料，因此防水材料存在地存在较大的消防隐患.
应对措施:单独划出一块专属的防水材料存放地,在防水材料存放地增设禁止吸烟、易燃易爆等安全警示标志，同时按照消防规范要求配置足够的合格的灭火器。要求项目部安全员每天定时检查防水材料存放处的消防隐患.
防水材料铺设过程中或铺设后电焊或气割造成的消防隐患.
应对措施：要求施工队在防水施工前对防水基面进行处理，特别是钢筋头等必须在防水施工前清除，并且严禁在防水施工过程中施工电焊气割等造成消防隐患。
施工人员不听从指挥在防水施工现场吸烟造成的消防隐患。
应对措施：防水施工前对施工人员进行安全技术交底。要求施工现场不能吸烟，施工人员要办好务工登记手续，进出工地走专用的通道，并接受安全保卫人员的检查。
防水施工后施工人员造成的安全隐患
应对措施：要求防水施工完毕后及时施工防水保护层，防水保护层施工前严禁工人进入防水施工现场。同时在防水施工现场配备足够的灭火器，防水保护层施工完后绑扎钢筋时如必须采用电焊等动火作业时必须对配备灭火器及看火人。
6。5文明施工
做到人走场清，施工中需丢弃的边角废料和包装材料必须放置到指定地点，
防水卷材在焊接过程中产生的气体对健康有一定的危害性,要求施工现场要保证通风良好；使用材料要码放整齐,用后要注意防雨遮盖，不使其袒露在露天。
防水施工完毕后经自检合格后报请监理验收，经现场监理验收合格并签署隐检单后，应立即施作保护层，并加强后道工序施工人员的防水卷材的保护意识和规范操作的监督工作。
