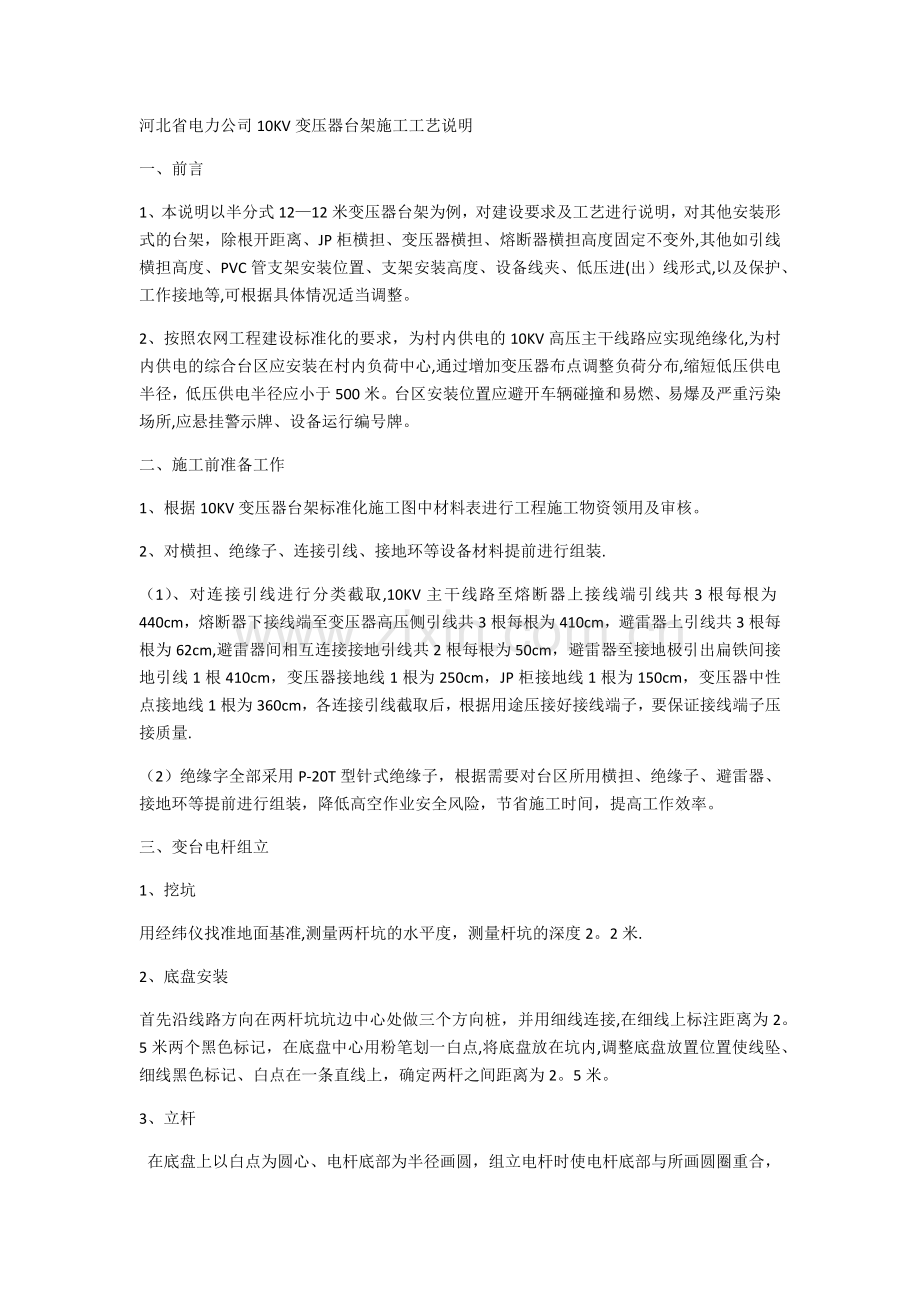

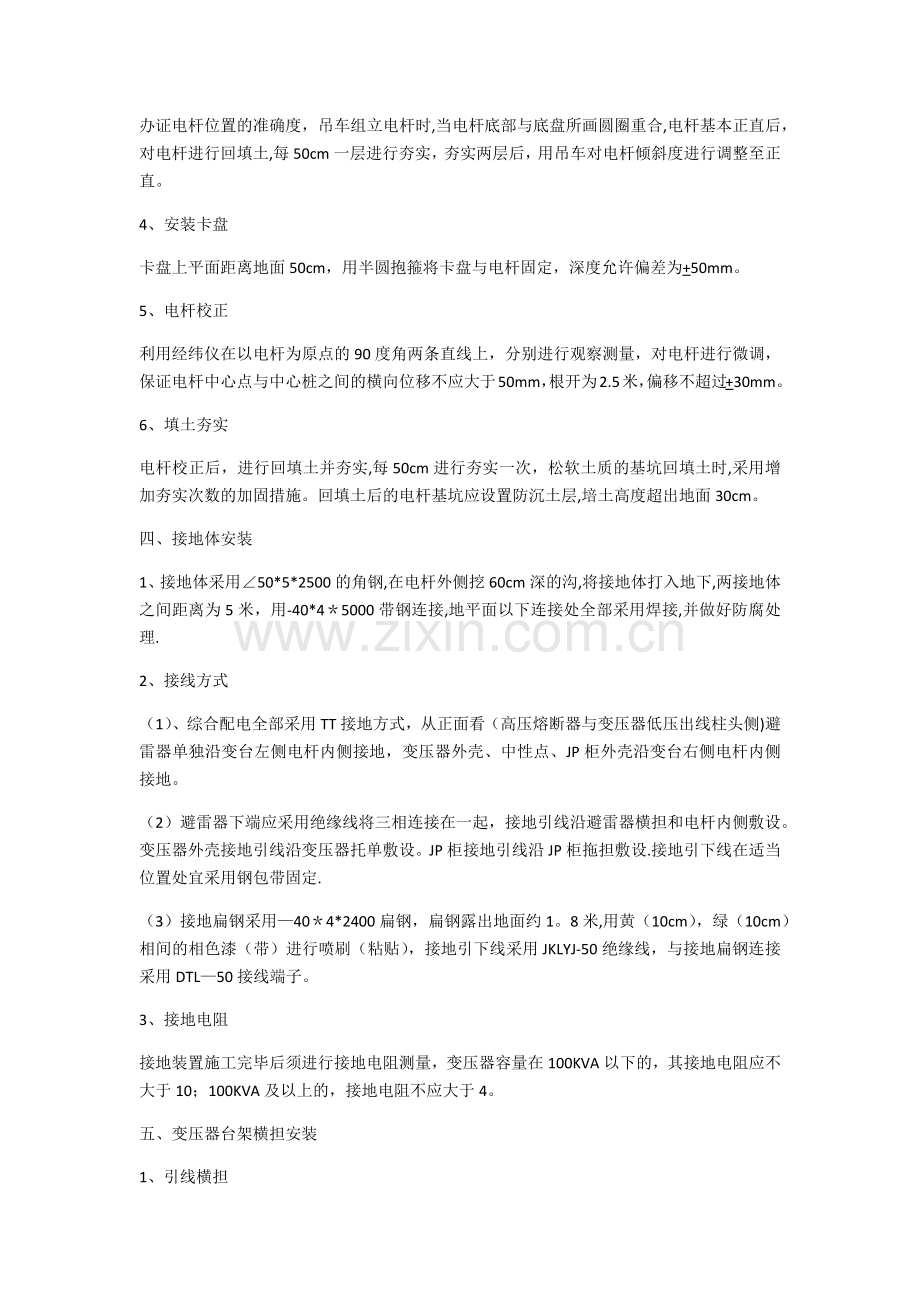

河北省电力公司10KV变压器台架施工工艺说明一、 前言1、 本说明以半分式1212米变压器台架为例，对建设要求及工艺进行说明，对其他安装形式的台架，除根开距离、JP柜横担、变压器横担、熔断器横担高度固定不变外,其他如引线横担高度、PVC管支架安装位置、支架安装高度、设备线夹、低压进(出）线形式,以及保护、工作接地等,可根据具体情况适当调整。2、 按照农网工程建设标准化的要求，为村内供电的10KV高压主干线路应实现绝缘化,为村内供电的综合台区应安装在村内负荷中心,通过增加变压器布点调整负荷分布,缩短低压供电半径，低压供电半径应小于500米。台区安装位置应避开车辆碰撞和易燃、易爆及严重污染场所,应悬挂警示牌、设备运行编号牌。二、 施工前准备工作1、 根据10KV变压器台架标准化施工图中材料表进行工程施工物资领用及审核。2、 对横担、绝缘子、连接引线、接地环等设备材料提前进行组装.（1） 、对连接引线进行分类截取,10KV主干线路至熔断器上接线端引线共3根每根为440cm，熔断器下接线端至变压器高压侧引线共3根每根为410cm，避雷器上引线共3根每根为62cm,避雷器间相互连接接地引线共2根每根为50cm，避雷器至接地极引出扁铁间接地引线1根410cm，变压器接地线1根为250cm，JP柜接地线1根为150cm，变压器中性点接地线1根为360cm，各连接引线截取后，根据用途压接好接线端子，要保证接线端子压接质量.（2） 绝缘字全部采用P-20T型针式绝缘子，根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装，降低高空作业安全风险，节省施工时间，提高工作效率。三、 变台电杆组立1、 挖坑用经纬仪找准地面基准,测量两杆坑的水平度，测量杆坑的深度2。2米.2、 底盘安装首先沿线路方向在两杆坑坑边中心处做三个方向桩，并用细线连接,在细线上标注距离为2。5米两个黑色标记，在底盘中心用粉笔划一白点,将底盘放在坑内,调整底盘放置位置使线坠、细线黑色标记、白点在一条直线上，确定两杆之间距离为2。5米。3、 立杆 在底盘上以白点为圆心、电杆底部为半径画圆，组立电杆时使电杆底部与所画圆圈重合，办证电杆位置的准确度，吊车组立电杆时,当电杆底部与底盘所画圆圈重合,电杆基本正直后，对电杆进行回填土,每50cm一层进行夯实，夯实两层后，用吊车对电杆倾斜度进行调整至正直。4、 安装卡盘卡盘上平面距离地面50cm，用半圆抱箍将卡盘与电杆固定，深度允许偏差为+50mm。5、 电杆校正利用经纬仪在以电杆为原点的90度角两条直线上，分别进行观察测量，对电杆进行微调，保证电杆中心点与中心桩之间的横向位移不应大于50mm，根开为2.5米，偏移不超过+30mm。6、 填土夯实电杆校正后，进行回填土并夯实,每50cm进行夯实一次，松软土质的基坑回填土时,采用增加夯实次数的加固措施。回填土后的电杆基坑应设置防沉土层,培土高度超出地面30cm。四、 接地体安装1、 接地体采用50*5*2500的角钢,在电杆外侧挖60cm深的沟,将接地体打入地下,两接地体之间距离为5米，用-40*45000带钢连接,地平面以下连接处全部采用焊接,并做好防腐处理.2、 接线方式（1） 、综合配电全部采用TT接地方式，从正面看（高压熔断器与变压器低压出线柱头侧)避雷器单独沿变台左侧电杆内侧接地，变压器外壳、中性点、JP柜外壳沿变台右侧电杆内侧接地。（2） 避雷器下端应采用绝缘线将三相连接在一起，接地引线沿避雷器横担和电杆内侧敷设。变压器外壳接地引线沿变压器托单敷设。JP柜接地引线沿JP柜拖担敷设.接地引下线在适当位置处宜采用钢包带固定.（3） 接地扁钢采用404*2400扁钢，扁钢露出地面约1。8米,用黄（10cm），绿（10cm）相间的相色漆（带）进行喷刷（粘贴），接地引下线采用JKLYJ-50绝缘线，与接地扁钢连接采用DTL50接线端子。3、 接地电阻接地装置施工完毕后须进行接地电阻测量，变压器容量在100KVA以下的，其接地电阻应不大于10；100KVA及以上的，接地电阻不应大于4。五、 变压器台架横担安装1、 引线横担引线横担采用6363000角钢,横担中心水平面距12米杆杆顶约190cm，横担校平后使用U型抱箍进行固定。水平倾斜不大于横担长度的1/100。2、 高压熔断器横担熔断器横担采用636*3000角钢，横担中心对地距离6。8米，偏差-20+20mm，横担校平后使用螺丝进行固定并安装熔断器连扳，熔断器连扳采用-80*8*450扁钢。水平倾斜不大于横担长度的1/100。3、 避雷器横担避雷器横担采用636*3000角钢,横担中心水平面距地面5.5米，横担校平后使用U型抱箍进行固定。水平倾斜不大于横担长度的1/100。4、 变压器拖担变压器拖担采用123000槽钢，拖担中心水平面距地面3。0米,偏差0+100mm，安装时搭在托担抱箍上，托担校平后使用螺丝固定。水平倾斜不大于托担长度的1/100.5、 JP柜托担JP柜托担采用83000槽钢，托担中心水平面距地面1。9米，200mm，安装时搭在托担抱箍上，托担较平后用螺丝固定。水平倾斜不大于托担长度的1/100.六、 变台引线及设备安装1、10KV线路干线至高压熔断器上接线端引线首先将引线压好接线端子后与熔断器上接线端连接固定，然后使用绝缘绑线将引线分别在引线横担绝缘子和熔断器横担上装绝缘子上进行固定，最后引线使用T型线夹或在线路导线上缠绕一圈后使用双并沟线夹进行连接。引线连接应顺直无碎弯，工艺美观，熔断器上口至熔断器上装绝缘子的引线应有一定弧度，并保证三相弧度一致.2、 熔断器下接线端至变压器高压侧接线柱引线熔断器选用型号为HRW1212/200熔断器.熔断器下接线端应使用铜铝接线端子与引线连接，然后在熔断器横担侧装绝缘子上将引线绑扎回头,绑好后侧装绝缘子中心位置至熔断器下接线端引线长度约为90cm，熔断器引线在避雷器横担绝缘子上用绑线固定后引至变压器高压侧，使用设备线夹进行固定,并加装绝缘护罩。高压熔断器与变压器低压出线柱头安装在同侧，次面作为变台的正面。3、 地接环接地环距熔断器横担侧支瓶中心35cm处安装.4、 避雷器引线避雷器各相间距离应不小于0.5米,下侧采用JKLYJ-50绝缘线连接在一起,再与接地体相连接。在高压引线上距接地环约70cm处安装穿刺线夹,然后使用长度约为62cm的引线与避雷器连接，避雷器侧使用铜铝接线端子连接，连接后加装绝缘护罩。5、配电变压器变压器选用型号为S11及以上配电变压器，变压器放在安装好的变压器托单上,使用变压器固定横担对变压器进行固定.变压器低压出线柱头与高压熔断器安装在同侧，次面作为变台的正面。6、 JP柜安装 JP柜须选用通过国家3C认证的产品，主进断路器应具有30KA短路分断2能力，能够根据变压器容量或实际负荷调整过载保护值,具备自动重合功能，抗干扰能力强,漏电动作电流为50500mA可调，还应具备断相保护功能.负荷开关、主进断路器等主要电器原件应选用著名优质品牌产品.柜体材质须选用不小于1.5的304不锈钢板(国标OCr18Ni9/SUS304）,要求喷塑（灰)。JP柜采用托担形式安装，放在安装好的JP柜托担上，使用JP柜固定横担对JP柜进行固定.七、 变压器低压侧引线安装 变压器低压侧引线采用BV布电线,采用穿PVC-C型电缆保护管(以下简称PVC管)形式安装，使用2套固定横担和PVC管抱箍进行固定.PVC管转弯处采用45度弯头,变压器低压接线柱处加装一个45度弯头并留有滴水弯。变压器低压侧引线进入JP柜内用铜接线端子进行固定。八、 低压出线安装低压出线分为低压电缆入地和低压上返高低压同杆架设两种形式。低压电缆入地安装时，利用JP柜下方出线孔，低压出线管采用100的钢管。低压上返高低压同杆架设安装时,利用JP柜侧方出线孔，低压出线管采用100PVC管.安装在变压器托担、避雷器横担、高压熔断器横担、高压引线横担预留的PVC管抱箍固定孔上,在转弯处采用45度弯头,出线口处加装一个45度弯头并留有滴水弯，低压出线与低压线路采用JBL1并沟线夹进行连接。九、 试验调试台架设备安装完成后要对部分设备进行试验，变压器要进行空载试验、负载试验、交流耐压试验、绝缘电阻、变比试验、短路电压和直流电阻试验。避雷器要进行绝缘电阻、泄露值试验。熔断器要进行绝缘试验.十、 标志牌安装1、 警告标志牌、运行标志牌、防撞警示线依据国家电网公司安全设施标准第2部分：电力线路（Q/GDW434。22010)要求进行制图，制图参数见下面具体规定。2、 变压器台架应装禁止攀登，高压危险”警告标志牌，尺寸统一为300240mm，安装在变压器托担上，位于变压器正面左侧。警示牌上沿与变压器槽钢上沿对齐,并用钢包带固定在槽钢上。3、 变压器台架应安装变压器运行标志牌，尺寸统一为320*260白底，红色黑体字。安装在变压器托担上,位于变压器正面右侧.运行标志牌上沿与变压器槽钢上沿对齐，并用钢包带固定在槽钢上。4、 变压器台架应安装电杆杆号标志牌，尺寸统一为320260mm,白底，红色黑体字.杆号标志牌下沿与变压器槽钢上沿对齐，并用钢包带固定在电杆上。5、 变压器台架电杆下部应涂刷（黏贴）黄（20cm）黑（20cm)相间、带荧光防撞警示线，警示线顶部一格书写“高压危险，禁止攀爬”（字体为红色黑体),警示线在电杆埋深标识上沿（或距离地面50cm处）向上围满一周涂刷（黏贴），其高度不小于1。2米.十一、 其它1、 安装工艺要求做到“横平竖直，即横担安装要做到横平,全部引下线安装要竖直，凡是带有弧度的引线三相要保持一致。2、 螺栓穿向应与U型螺丝穿向保持一致,并遵循以下原则，垂直方向由下向上，水平方向由内向外,面向受电侧由左向右。JP柜、变压器、避雷器、熔断器、高压引线横担紧固螺栓，抱箍紧固螺栓,接地体与电缆接线端子紧固螺栓须按“两平（平垫）一弹（弹垫）双螺母”配备，其他可按“一平（平垫）一弹（弹垫)双螺母配备.3、 螺栓紧好后，螺杆丝扣露出的长度，单螺母不应少于两个螺距，双螺母可与螺母相平。同一水平面上丝扣露出的长度应基本一致。4、 配电变压器低压侧引线选择变压器容量(KVA）引线型号变压器容重（KVA)引线型号50BV35200BV95100BV50250BV150160BV70315BV185400BV-2405、 变压器台架各部分引线参考长度熔断器下口 距 侧支瓶中心 90cm侧支瓶中心 距 接地环 32cm接地环 距 避雷器穿刺线夹 70cm避雷器穿刺线夹 距 变压器高压侧 215cm熔断器下口 距 接地环 125cm 距 避雷器 195cm 距 变压器高压侧 410cm避雷器引线 长 62cm
