一个大专院校艺术楼施工组织设计.doc

六．技术文件
1．投标人编制施工组织设计的要求：编制时应采用文字并结合图表形式说明施工方案；拟投入本标段的主要施工设备情况、拟配备本标段的试验和检测仪器设备情况、劳动力计划等；结合工程特点提出切实可行的工程质量、安全生产、文明施工、环境保护、工程进度、技术组织体系与措施，同时应对关键工序、复杂环节重点提出相应技术措施，如冬雨季施工技术、减少噪音、降低环境污染、地下管线及其他地上地下设施的保护加固措施等。
2．施工组织设计除采用文字表述外可附下列图表，图表及格式要求附后。
附表一 拟投入本标段的主要施工设备表
附表二 拟配备本标段的试验和检测仪器设备表
附表三 劳动力计划表
附表四 计划开、竣工日期和施工进度网络图
附表五 施工总平面图
附表六 临时用地表
目录
编制说明 3
(一）施工方案与技术措施 5
一)施工部署 5
二）施工顺序 6
三）施工总平面及临设布置 7
四）房屋土建工程 9
五）房屋建筑物的水电安装 52
六）房屋建筑物的装饰施工 62
（二）质量管理体系与措施 89
（三）安全管理体系与措施 106
一）安全施工管理体系与措施 106
二)地上地下管线等设施措施 112
（四）环境保护管理与措施 116
一）文明施工措施 116
二)环境保护管理体系与措施 117
（五）工程进度计划与措施 119
一）工期及进度计划安排 119
二）工期的保证措施 120
（六)资源配备计划 125
一）主要机械设备的配置 125
二）劳动力组织计划 125
三）材料采购计划 125
(七）附录图表 126
附表一：拟投入本标段的主要施工设备表 126
附表二：拟配备本标段的试验和检测仪器设备表 128
附表三:劳动力计划表 129
附表四：计划开、竣工日期和施工进度网络图 130
附表五：施工总平面图 131
附表六:临时用地表 132

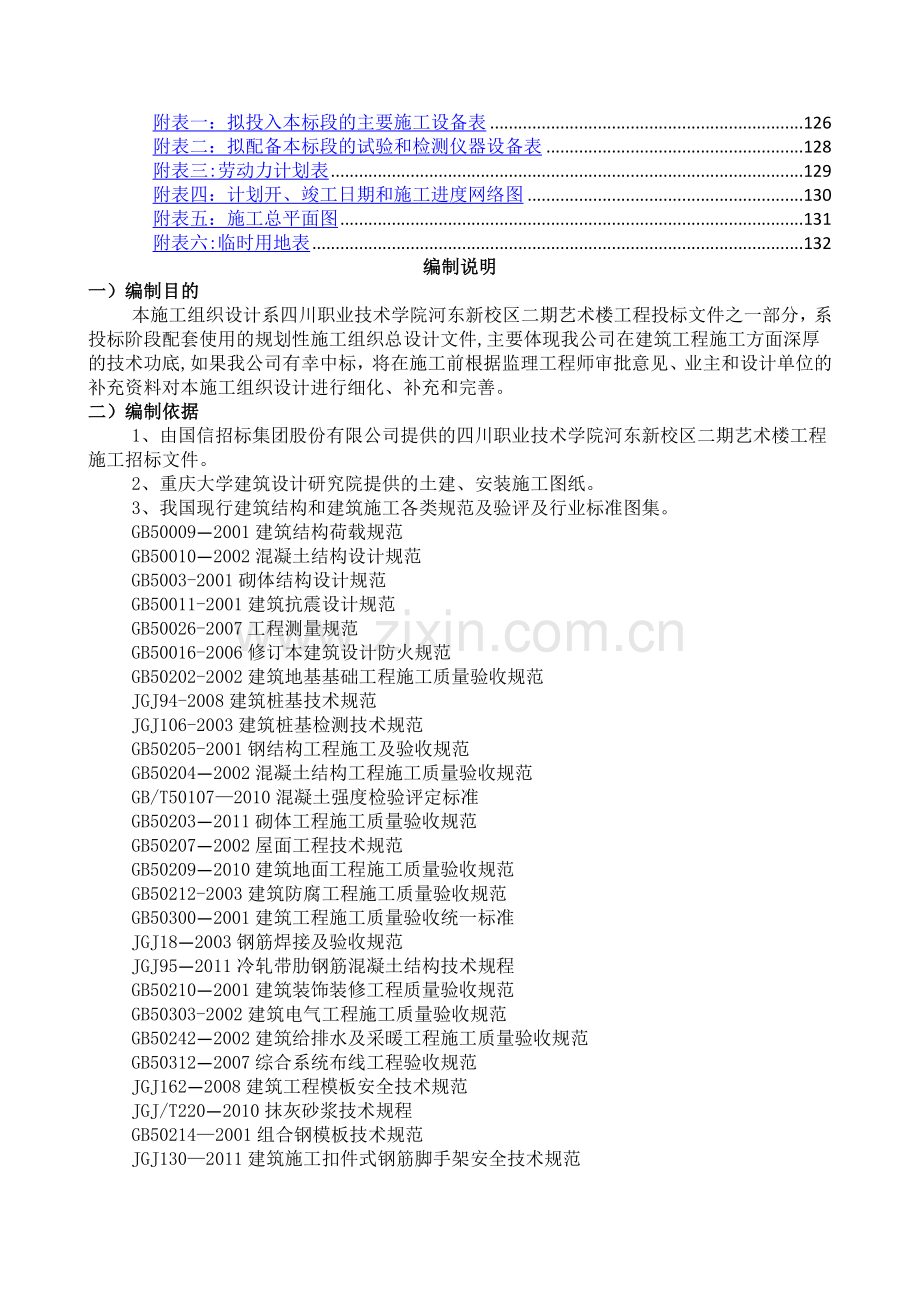

编制说明
一）编制目的
本施工组织设计系四川职业技术学院河东新校区二期艺术楼工程投标文件之一部分，系投标阶段配套使用的规划性施工组织总设计文件,主要体现我公司在建筑工程施工方面深厚的技术功底,如果我公司有幸中标，将在施工前根据监理工程师审批意见、业主和设计单位的补充资料对本施工组织设计进行细化、补充和完善。
二）编制依据
1、由国信招标集团股份有限公司提供的四川职业技术学院河东新校区二期艺术楼工程施工招标文件。
2、重庆大学建筑设计研究院提供的土建、安装施工图纸。
3、我国现行建筑结构和建筑施工各类规范及验评及行业标准图集。
GB50009—2001建筑结构荷载规范
GB50010—2002混凝土结构设计规范
GB5003-2001砌体结构设计规范
GB50011-2001建筑抗震设计规范
GB50026-2007工程测量规范
GB50016-2006修订本建筑设计防火规范
GB50202-2002建筑地基基础工程施工质量验收规范
JGJ94-2008建筑桩基技术规范
JGJ106-2003建筑桩基检测技术规范
GB50205-2001钢结构工程施工及验收规范
GB50204—2002混凝土结构工程施工质量验收规范
GB/T50107—2010混凝土强度检验评定标准
GB50203—2011砌体工程施工质量验收规范
GB50207—2002屋面工程技术规范
GB50209—2010建筑地面工程施工质量验收规范
GB50212-2003建筑防腐工程施工质量验收规范
GB50300—2001建筑工程施工质量验收统一标准
JGJ18—2003钢筋焊接及验收规范
JGJ95—2011冷轧带肋钢筋混凝土结构技术规程
GB50210—2001建筑装饰装修工程质量验收规范
GB50303-2002建筑电气工程施工质量验收规范
GB50242—2002建筑给排水及采暖工程施工质量验收规范
GB50312—2007综合系统布线工程验收规范
JGJ162—2008建筑工程模板安全技术规范
JGJ/T220—2010抹灰砂浆技术规程
GB50214—2001组合钢模板技术规范
JGJ130—2011建筑施工扣件式钢筋脚手架安全技术规范
JGJ33—2012建筑机械使用安全技术操作规程
JGJ46—2005建筑施工临时用电安全技术规范
JGJ80—91建筑施工高外作业安全技术规范
JGJ59—2012建筑施工安全检查标准
GB5144-2007塔式起重机安全规程
JGJ196-2010建筑施工塔式起重机安装使用拆卸安全技术规程
4、遂宁市人民政府有关建筑工程管理、市政管理、环境保护等地方性法规及规定。
5、本公司有关质量管理、安全管理、文明施工等管理制度和工法.
6、现场实际情况.
三）工程概况
1、工程简介
本项目位于四川省遂宁市四川职业技术学院新校区内。国道G318线公路东侧。
序号
名称
建筑面积㎡
结构形式
建筑高度
备注
1
艺术中心
18278。41
框架结构，管桩基础，艺术中心单跨27m。
单层檐高14.85米，三层屋面为24.4米。
舞台和观众席区为单层,钢网架屋盖结构，其余为全框架结构工，其余为三层，部分有地下室.
2
美术教学楼
全框架结构
23。05米
五层，无地下室。
3
音乐教学楼
全框架结构
18.15米
单层，有地下室
室外总平还包括室外道路等。
2、工程特点
本工程为群体项目，结构形式多样，专业工种相对普通房建工程较复杂,特别是单跨27 m的艺术中心。但我公司有丰富的粮库施工经验和雄厚的经济及技术实力，上述特点均不存在难点，只是工期相对较短，需要加大施工机械和人力资源的投入,采用新工艺、新技术,提高工作效率，施工进度计划利用网络技术合理安排各工种穿插、搭配,对进度计划实行动态控制,但也正是如此，安全生产和工程质量保证仍然是整个项目管理工作的重点控制对象。

(一)施工方案与技术措施
一)施工部署
1、本工程指导思想和预期目标
（1）以质量为中心，选配高素质的项目经理、总工程师及工程技术管理人员，推行ISO9002《质量管理和质量保证》系列标准,建立工程质量保证体系,实施项目法管理，积极应用新技术、新工艺，精心组织，科学管理，优质、高速、安全地把本工程建成。
（2）预期目标
1）、质量目标
本工程为国家重点工程。为此，严格按照国家《建筑安装工程质量检验与评定标准》,确保本工程达到优良等级.如我公司有幸中标,我们将力争把本工程创建成四川省优质工程。
2）、工期目标业主要求工期为300天，我公司经反复研究,结合我公司施工过类似工程的经验,决定在300天内全面完成投标内容的工程量.
3）、安全和文明施工目标
杜绝死亡事故和重伤事故，轻伤率控制在1。5‰以下,严格按照遂宁市文明施工的各项规定执行。场内实行各建筑材料堆料堆码标识，实行禁烟、无垃圾管理，保护场容环境卫生，创建成遂宁市优良达标现场.
4）、科技进步目标
充分发挥“科学技术是第一生产力"的作用，发挥我公司技术优势,采用目前国内先进的新技术、新工艺和管理手段，优质高效建成本工程。把本工程推荐为四川省的科技示范工程。
2、组织机构
若我公司中标,将本工程列为本局的重点工程。决定成立四川射洪国家粮食储备库迁扩建二期工程项目经理部。
项目经理部代表企业法人全面履约，实施项目法施工,具体实施本工程的质量、安全、进度等的组织、管理。
项目经理部由“五部一室"组成，即:
①、工程技术部
②、质量安全部
③、物资部
④、合同预算部
⑤、财务部
⑥、综合办公室
项目经理部设经理一名，副经理一名，总工程师一名。项目部下设土建、安装和装饰施工队。
项目部组织管理机构框图如下图所示：
项目经理
技术负责人（项目总工总工程师）
施工管理负责人（项目副经理）
各专业施工班组
操作工人
工程技术部
质量安全部
财务统计部
合同预算部
综合公室
各施工队

具体名单（见后面第七部分项目管理机构）。
二）施工顺序
1、总体安排
艺术中心房为主线,其余美术教学楼和音乐教学楼为辅线，钢结构也在场外加工制作,现场吊运组装。
2、艺术中心施工步骤
机械挖土配合人工清基→管桩基础施工→承台、地梁工→地下室结构至—0.06M→场地平整及回填→框架柱及梁、板施工→填充墙砌筑→屋面板及钢结构构网架屋盖施工→非钢结构屋面防水层→内外墙墙体抹灰及门窗工程施工→外墙装饰、室内地坪及防水施工→室外散水、踏步施工→电气安装→收尾。
施工准备阶段主要是临时施工道路和预制构件场所涉及的土方工程要先行施工，因为临时施工道路主要是沿以后永久道路布置，所以临时施工道路面层以下的基层在土方工程的工作面出来后先行施工，以便后材料及预制构件的场内运输.
整个施工过程中各项目的穿插搭接时间详见后面网络计划图。
三）施工总平面及临设布置
根据本项目的特征，按业主方的要求和即定的施工安排,采用如下施工总平面布置,以减少对周围居民的施工影响和场内的二次转运。同时达到建设部“安全施工标准化现场"的要求,争创遂宁市的“文明工地”。
1、施工总平面设计的主要原则:
(1)场内布置施工道路，以保证场内运输，施工现场设便道,以缓解场内交通压力。
（2）砼采用商品予拌，由砼供应商提供，各种材料并分类堆码，尽可能减少二次转运,不得堵塞施工现场道路。
（3）为不影响建筑场地周围居民的正常工作生活，在施工生活生产区四周设置2.0m高施工围墙，进行封闭施工。
(4)现场施工机械分步骤分阶段组织进出场。
（5）满足施工工期的需要.
（6）注重安全文明施工。
（7）满足防火和生产安全的要求，现场设置消防栓.
（8）减少噪声、粉尘对周围宿舍、办公区的影响.
（9）周边环境及场内有限空间的美化、绿化.
2、施工给排水平面布置
本工程施工用水选择城市市政供水，对砼无侵蚀作用。现场内排水可将污水经沉淀排入场外的市政管网。排水范围包括生活污水排放和施工生产污水排放。
3、施工现场临时供电线路布置
本工程施工现场的电源位于施工场地东侧围墙边，现场供电线路按二个回路铺设,具体布置方式如下述:
（1）施工现场临时用电量确定及各支线路电缆线确定
1）用电量的计算
本工程施工期间最大用电容量的确定以主体结构施工阶段的施工用电量为准，这一期间投入施工机械和各自功率如下表所示：
序号
机械名称
规格型号
单位
数量
功率
备注
1
打桩机
KLB625
台
3
44KW×1
132
2
塔吊(R=40m）
QTZ60A
台
2
39。1 KW×2
78。2
3
砼搅拌机
JZC350
台
1
5。5KW×2
5.5
4
砂浆搅拌机
JWC200
台
2
7。5KW×2
15
5
交流电焊机
BX3—300
台
2
2×20KVA
80
6
钢筋加工机械

套
2
14KW
28
7
圆盘锯

台
2
3KW
6
8
自动压刨机
MB065
台
2
7。5KW
15
9
插入式振捣器
ZX50
台
16
6×1。1KW
17。6
10
平板式振动器
B11A
台
24
24×1。1KW
26。4
11
潜水泵
3BA—6
台
12
2。2KW
30。8

合计

354。5KW+80 KVA
1、由此施工现场用电高峰所用全部动力设备的总功率为:
1)电动机的总功率P1＝354。5KW
2）电焊机额额的总功率为P2＝40KVA
2、动力用电容量的计算
选用K1＝0.7,Ｋ2＝0。6，cosΦ=0。75
P=K1∑P1/cosΦ＋Ｋ2∑P2
=0.7×3540. 5/0.75＋0.6×80
临时用电计算工作表
项目
　数值
计量单位
K1
0.7

K2
0.6

∑1
310.5
KW
∑2
40
KVA
cosΦ
0。75

总施工用电容量P
378。8

P＝313.8（KVA)
再考虑10KW的照明用电，则施工总用电容量为：
P＝378。8+10＝398。8KVA
应选择额定电容量为200KVA的变压器各两台，方可满足现场施工用电要求，考虑到停电因素影响,现场配备二台250KW山东淮坊柴油机厂生产的柴油发电机作为备用电源.另配两台小型发电机作现场移动供电.
（2）、施工用电线路截面的确定：根据计算，查表得：
1)生活、照明导线选择4mm2BX型铜芯绝缘线。
2）搅拌机等机械用电：选择一根30mm2的BX型铜芯绝缘线。
（3）、施工用电线路的安装要求
1）场内动力电线路外套钢套管埋于地下200mm处引至设备配电箱,照明用电线路穿管沿墙敷设.
2)各配电箱均应按要求设漏电保护开关,所有机电设备都须有重复接地和接零装置。
（4）、施工用电线路布置
现场供电线路按二个回路铺设。
第一回路满足生活及施工照明用电,导线穿塑料管沿墙敷设；第二回路满足搅拌机、交流电焊机及钢筋加工用电,线路选择30mm２铜芯线穿铁管埋地敷设。
（5）、配电箱、开关箱的设置及安装
以上回路均采用380/220V三相五线制分色配制，并装好计量表,分设二个总配电箱,场内供电线路、照明线路沿墙敷设，动力用电穿钢管埋地敷设,引入各施工配电箱.且各机电配电箱应按要求设漏电保护开关，所有机电设备都须有重复接地和接零装置。
3、临时道路
临时道路根据现场内的需要，可按沿项目区域内的永久道路进行布置,待土方填方工程完成出工作面后,立即进行永久道路基层的施工，使其可作为场内的临时施工道路使用.
4、总平面临设布置
本工程生产临设区集中设立，主要设在建筑物的西南边，东边主要为职工生活区.
具体详见附表五：施工总平面布置图。
四)房屋土建工程
本项目的工程主要包括有施工测量和、土方挖填、钢筋混凝土现浇工程、砌筑工程、脚手架工程、模板工程、钢结构网架制作及吊运安装、防水工程、钢筋结构工程等.
1、施工测量
（1）、轴线为了保证相对位置及轴线正确性,从基础开挖到结构施工轴线传递均由经纬仪引测。
结构施工轴线控制点网，控制网要反复校核，校核无误后方可作为施工轴线控制点并加强保护，施工时用经纬引测至各作业面。
(2）、标高传递
在建筑物变形缝附近设立相对永久性标高控制点，每栋号在变形缝两端各设置一处，施工时用水准仪引测，再用钢尺沿竖直方向向上测量至施工作业面.标高传递用专门钢尺测量以减少传递误差。
（3）、沉降观测
为及时了解建筑物变形情况,按设计要求在建筑物四周布设沉降观测点。根据施工进度和沉降观测情况确定沉降观测周期.
2、土方及基础工程
土方工程：采用机械挖土，自卸汽车运土，人工清基。根据场地情况及运距情况调整自卸汽车数量。挖土前根据图纸及测量控制轴线放出挖土灰线,控制机械挖土标高(在距基底20CM以上)，余土用人工开挖,避免扰动原状土。基坑挖好后要及时通知设计及勘察设计人员进行验槽，验槽合格后方能进行下道工序。
（1）施工准备
1）土方开挖前，应将施工区域内的地下、地上障碍物清除和处理完毕。
2）建筑物的位置和场地的定位控制线（桩)、标准水平桩及开槽的灰线尺寸，必须经过检验合格并办完预检手续.
3）夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。
4)在机械施工无法作业的部位和修整边坡坡度、清理槽底等，均应配备人工进行。
（2)土方开挖放坡
根据土质特点，该基坑土方开挖按1： 0。25-0.3进行放坡，基坑四周各留300宽施工操作面。
（3)施工工艺
1)工艺流程:确定开挖顺序和坡度→分段分层平均开挖→人工修边和清底.
2）开挖基坑（槽）时，应合理确定开挖顺序、路线及开挖深度。
3)开挖基坑（槽）,不得挖至设计标高以下，如不能准确地挖至设计基底标高时，可在设计标高以上暂留一层50cm左右土不挖，以便在抄平后，由人工挖出。
4）在机械施工挖不到的土方，应配合人工随时进行挖掘，并用手推车把土运到机械挖得到的地方，以便及时用机械挖走。
5）修边和清底。在距坑底设计标高50cm处,抄出水平线，钉上小木桩,然后用人工将暂留土层挖走。同时由两端轴线(中心线）引桩拉通线(用小线或铅丝），检查距坑边尺寸,确定坑宽标准,以此修整坑边。最后清除坑底土方.
6）坑底修理铲平后，进行质量检查验收.
7）土方开挖至设计标高后，立即组织设计、地勘、建设、质监、监理工程师进行验槽,合格后应立即进行下道工序施工.
8)为了基坑边坡的安全，挖出的土方严禁堆放在基坑边沿.
（4）质量标准
1）保证项目：基土土质必须符合设计要求,并严禁扰动。
2)允许偏差项目，见下表：
序号
项 目
允许偏差（mm）
检验方法
1
表面标高
+0,—50
用水准仪检查
2
长度、宽度
-0
用经纬仪、拉线和尺量检查
3
边坡偏陡
不允许
观察或用坡度尺检查
（5）成品保护
1）对定位标准桩、轴线引桩、标准水准点等，挖运土时不得撞碰，并应经常测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求.定位标准桩和标准水准点也应定期复测和检查是否正确。
2）土方开挖时、应防止邻近建筑物或构筑物等发生下沉和变形.必要时应与设计单位或建设单位协商,采取防护措施，并在施工中进行沉降或位移观测。
3）施工中如发现有文物或古墓等，应妥善保护，并应及时报请当地有关部门处理，方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等，应加以保护。在敷设有地上或地下管线、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防止损坏管线而造成严重事故。
因场地地下水水位低于基坑底,条形基础采用组合钢模板施工。
室内回填土大面积采用压路机碾压，碾压不到的位置采用蛙式打夯机结合人工打夯进行分层回填.达到压实系数不低于0.93。
3、基础探钎
（1)施工准备
1)材料准备
砂：一般中砂.
2)机具准备
人工打钎有:
一般钢钎：直径φ22～25mm钢筋制成，钎尖呈60° 尖锥形状，钎长1．8～2．0m.大锤:重量8~10磅。
机械打钎(轻便触探器，北京地区规定必用)。穿心锤重10kg，尖锥头、触探杆、钎杆直径φ25钢筋,长度1．5～1．8m。
其他有麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）、钢卷尺等.
（2）作业条件
1)基土已挖至设计基坑（槽)底标高，表面应平整，轴线及坑（槽)宽、长均符合设计图纸要求.
2）根据设计图纸绘制钎探孔位平面布置图。
3）按钎探孔位平面布置图放线：孔位钉上小木桩或洒白灰点。
4)钎杆上预先划好30cm横线。
(3)施工工艺
1)工艺流程
确定打钎顺序→就位打钎→记录锤击数→整理记录拔钎→移位→检查孔深→灌砂
2）施工要点
就位打钎：
人工打钎:将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钎端头,锤举高度一般为50~70cm，将钎垂直打入土层中。
记录锤击数：钎杆每打入土层30cm时，记录一次锤击数。钎探深度如设计无规定时，一般按表1— 309执行。
拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管,利用杠杆原理，将钎拔出。每拔出一段将绳套往下移一段,以此类推，直至完全拔出为止.
移位：将钎杆或触器搬到下一孔位，以便继续打钎.
灌砂:打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即可进行灌砂.灌砂时,每填入30cm左右时，可用钢筋棒捣实一次。灌砂有两种形式，一种是每孔打完或几孔打完灌一次，另一种是每天打完，统一灌一次.
整理记录：按钎孔顺序编号,将锤击数填入统一表格内,字迹要清楚,再经过打钎人员签字后归档。
3）雨、冬期施工要点
基土受雨后不能进行钎探。
基土在冬季钎探时,每打几孔后及时掀盖保温材料一次,不能大面积掀盖，以免基土受冻（本工程由于工期短，不存在冬季施工问题）.
(4)质量验收要求
1） 质量检验标准
主控项目.钎探深度必须符合要求,锤击数记录准确,不得作假。
一般项目。钎位基本准确,探孔不得遗漏。
2）质量记录
本工艺标准应具备以下质量记录.
工程地质勘察报告。
（5）成品保护
钎探完毕后，应作好标记,保护好钎孔，未经质量检查、有关工长复验，不得堵塞或灌砂。
(6)应注意的问题
1）如打钎不下去时,应请示有关工长，或取消钎孔或移位打钎。不得不打，任意填锤击数。
2）记录和平面布置图的整理:
在记录表上用色铅笔或符号将不同（锤击数）的钎孔分开。
在钎孔平面布置图上，注明过硬或过软孔号的位置,把枯井或坟墓等尺寸画上，以便设计勘察人员或有关部门验槽时分析处理。
（7)环境保护措施与职业健康安全措施
1)环境保护措施
现场标示钎探点,如果用石灰应遍地遗撒，遇大风天禁止使用。
2）职业健康安全措施
操作人员必须遵循现场安全施工管理规定,严禁酒后作业。
4、管桩基础施工
本工程共有管桩563根，每根桩长约20米。按工程量清单与结构图统计量的相比系数，估算出各栋号桩的根数和进尺数量,再根据所配桩工机械的生产率，结合实际施工的生产率,计算出管桩施工所需工期天数。
栋号
工程量清单桩长
数量
桩长
桩机台数
生产率（米/天）
工期
(天）
美术教学楼

194
3880
1。00
116.36
33。34
艺术中心楼

235
4700
1。00
116.36
40。09
音乐教学楼

134
2680
1。00
116。36
23。03
合计：
10800
563
11260
3
116.36
32。25
但在施工进度网络图中管桩施工的工期时间均大于上表的理论计算工期时间，主要综合考虑桩基施工前要试桩，完工后要检测，另外考虑节假日、天气及技术间隙时间等因素.
予制予应力桩管委托专业加工厂进行生产制作。
本工程的打桩拟采用KLB625型柴油锤打桩机，由公司的专业打桩施工队完成打桩任务。
（1)施工准备
1）整平场地,清除桩基范围内的高空、地面、地下障碍物；架空高压线距打桩架不得小于10m；修设桩机进出、行走道路,做好排水措施.
2）开挖基坑至设计基底上0.5～1.0m,其余土方待桩打完后再挖至设计标高。
3)按图纸布置进行测量放线，定出桩基轴线，先定出中心，再引出两侧,并将桩的准确位置测设到地面，每一个桩位打一个小木桩；并测出每个桩位的实际标高，场地外设2~３个水准点，以便随时检查之用.
4）检查桩的质量，将需用的桩按平面布置图堆放在打桩机附近，不合格的桩不能运至打桩现场。
5）检查打桩机设备及起重工具；铺设水电管网，进行设备架立组装和试打桩。在桩架上设置标尺或在桩的侧面画上标尺,以便能观测桩身入土深度.
6）打桩场地建(构）筑物有防震要求时,应采取必要的防护措施。
7)学习、熟悉桩基施工图纸，并进行会审；做好技术交底,特别是地质情况，设计要求、操作规程和安全措施的交底。
8)准备好桩基工程沉桩记录和隐蔽工程验收记录表格，并安装好记录和监理人员等。
(2）打桩程序
1）施工流程如下
测量定位→桩机→就位→打桩→送桩至设计桩顶标高→终止打桩→切割桩头
2)根据地基土质情况，桩基平面布置，桩的尺寸、密集程度、深度,桩移动方便以及施工现场实际情况等因素确定，当基坑不大时，打桩应逐排打设或从中间开始分头向周边或两边进行.
对于密集群桩，自中间向两个方向或向四周对称施打,当一侧毗邻建筑物时,由毗邻建筑物处向另一方向施打.当基坑较大时，应将基坑分为数段,而后在各段范围内分别进行,但打桩应避免自外向内，或从周边向中间进行，以避免中间土体被挤密，桩难以打入、或虽勉强打入,但使邻桩侧移或上冒。
（3)对基础标高不一的桩，宜先深后浅，对不同规格的桩，宜先大后小，先长后短,可使土层挤密均匀，以防止位移或偏斜；在粉质粘土及粘土地区，应避免按着一个方向进行，使土方一边挤压，造成入土深度不一,土体挤密程度不均，导致不均匀沉降。若桩距大于或等于4倍桩直径，则与打桩顺序无关.
（3)吊桩定位
打桩前，按设计要求进行桩定位放线，确定桩位,每根桩中心钉一小桩，并设置油漆标志；桩的吊立定位，一般利用桩架附设的起重钩借桩机上卷扬机吊桩就位,或配一台履带式起重机送桩就位，并用桩架上夹具或落下桩锤借桩帽固定位置。
(4）打桩方法
1)打桩方法有锤击法、振动法及静力压桩法等，以锤击法应用最普遍。打桩时,应用导板夹具，或桩箍将桩嵌固在桩架两导柱中，桩位置及垂直度经校正后，始可将锤连同桩帽压在桩顶，开始沉桩.桩锤、桩帽与桩身中心线要一致，桩顶不平,应用厚纸板垫平或用环氧树脂砂浆补抹平整。
2）开始沉桩应起锤轻压并轻击数锤,观察桩身、桩架、桩锤等垂直一致,始可转入正常.桩插入时的垂直度偏差不得超过0.5％。
3）打桩应用适合桩头尺寸之桩帽和弹性垫层,以缓和打桩时的冲击。桩帽用钢板制成，并用硬木或绳垫承托。落锤或打桩机垫木亦可肜“尼龙6”浇铸件（规格ø260mm×170mm，重10kg），既经济又耐用，一个尼龙桩垫可打600根桩而不损坏。桩帽与桩周围的间隙应为5—10mm。桩帽与桩接触表面须平整，桩锤、桩帽与桩身应用在同一直线上，以免沉桩产生偏移.桩锤本身带帽者，则只在桩顶护以绳垫、尼龙垫或木块。
4）当桩顶标高较低，须送桩入土时，应用钢制送桩放于桩头上，锤击送桩将桩送入土中.
振动沉桩与锤击沉桩法基本相同,是用振动箱代替桩锤将桩头套入振动箱连固的桩帽上或用液压夹桩器夹紧,便可按照锤击法启动振动箱进行沉桩至设计要求的深度。
（5）接桩形式和方法
混凝土预制长桩，受运输条件和打桩架高度限制，一般分成数节制作,分节打人，在现场接桩.常用接头方式有焊接、法兰接桩，钢板和螺栓亦宜用低碳钢并紧固牢靠;硫磺胶泥锚接桩,使用的硫磺胶泥配合比应通过试验确定。
硫磺胶泥锚接方法是将熔化的硫磺胶泥注满锚筋孔内并溢出桩面，然后迅速将上段桩对准落下，胶泥冷硬后，即可继续施打,比前几种接头形式接桩简便快速。
锚接时应注意以下几点：
1）锚筋应刷清并调直；
2）锚筋孔内应有完好螺纹，无积水、杂物和油污；
3）接桩时接点的平面和锚筋孔内应灌满胶泥；灌注时间不得超过2min；
4)灌注后停歇时间应满足下表要求；
硫磺胶泥灌注后的停歇时间
项次
桩截面
(mm）
不同气温下的停歇时间（min)
0—10℃
11—20℃
21—30℃
31—40℃
41—50℃
打桩
压桩
打桩
压桩
打桩
压桩
打桩
压桩
打桩
压桩
1
2
3
400×400
450×450
500×500
6
10
13
4
6
/
8
12
15
5
7
/
10
14
18
7
9
/
13
17
21
9
11
/
17
21
24
12
14
/
5）胶泥试块每班不得少于一组.
（6）拔桩方法
当已打入的桩因某种原因需拔出时，长桩可用拔桩机进行.一般桩可用人字架卷扬机或用钢丝绳捆紧，借横梁用2台千斤顶抬起；采用汽锤打桩可直接用蒸汽锤拔桩,将汽锤倒连在桩上,当锤的动程向上，桩受到一个向上的力,即可将桩拔出.
（7)打桩的质量控制
1）桩端(指桩的全截面）位于一般土层时，以控制桩端设计标高为主，贯入度可作参考。
2）桩端达到坚强、硬塑的粘性土，中密以上粉土、砂土、碎石类土、风化岩时，以贯入度控制为主,桩端标高可作参考。
3)当贯入度已达到，而桩端标高未达到时,应继续锤击3阵,按每阵10击的贯入度不大于设计规定的数值加以确认。
4）振动法沉桩是以振动箱代替桩锤，其质量控制是以最后3次振动（加压），每次10min或5min，测出每分钟的平均贯入度，以不大于设计规定的数值为合格,而摩擦桩则以沉到设计要求的深度为合格。
(8）打桩控制贯入度的计算
打预制钢筋混凝土桩的设计质量控制，通常是以贯入度和设计标高两个指标来检验，打桩贯入度的检验，一般是以桩最后10击的平均贯入度应该小于或等于通过荷载试验（或设计规定)确定的控制数值，当无试验资料或设计无规定是，控制贯入度可以按以下动力公式计算：
S=nAQH/mP（mP+nA)×Q+0。2q/Q+q
式中 S--桩的控制贯入度（mm）；
Q—锤重力（N）；
H-锤击高度（mm）；
q—桩及桩帽重力（N）
A—桩的横截面（mm2)
P-桩的安全(或设计）承载力（N）
m—安全系数;对永久工程，m=2;对临时工程,m=1。5
n—与桩材料及桩垫有关的系数:钢筋混凝土桩用麻垫时，n=1；钢筋混凝土桩用橡木垫时，n=1。5；木桩加桩垫时，n=0.8；木桩不加垫时，n=1。0。
如已作静荷载试验,应该以桩的极限荷载Pk（kN)代替公式中的mP值计算.
（9)土方开挖及裁桩
1）根据设计施工图及现场实际情况，需要裁桩的地方先将土挖去，其土方采用人工开挖，挖出的土方运至甲方指定位置堆放.
2)该工程土方施工及承台施工时,其排水暂考虑采用明排法,将地表水排出坑外，由图可知基坑埋深为4。m左右，其土方开挖放坡系数为1：0。33，基坑护壁采用1：2.5水泥沙浆砌砖，厚度为500mm。中标后,根据现场实际情况，再对此部分作详尽施工方案。
3）基础开挖后如果发现地基与地质报告不符应及时通知设计人员并会同有关单位现场处理。
桩承台施工即独立柱基础施工，参见下面相关内容。
5、砼垫层
（1)施工准备
1）材料准备：
本工程采用商品砼。
混凝土运到工地的坍落度控制在140mm± 20mm。
混凝土中减少粉煤灰掺量。
2）机具准备:吊斗、手推车平板振捣器、铁锹、木抹子、小平锹、水勺、水桶、胶皮水管等。
3）作业条件：
穿过楼面的竖管已安完，管洞已堵塞密实。
建筑+1m水平标高线已弹在四周墙上.
4)技术准备：由项目部技术负责人组织，熟悉施工工艺及施工规范,编制施工方案、技术交底、安全交底。
施工顺序及劳动力安排:
混凝土垫层施工安排瓦工共计20人,合理分配浇筑振捣混凝土和收面的人员，确保混凝土振捣密实和收面的质量。
（2)、施工流程
基层处理→抹灰饼→刷素水泥浆结合层→浇筑混凝土→木抹子搓平→铁抹子第一遍压光→铁抹子第二遍压光→铁抹子第三遍压光→养护
（3)施工过程详解
1）基层清理:先用錾子将基层上的落地灰剔除，用扫帚清理表面灰尘，露出结构面.特别是地面电线管凹槽内的灰尘必须清理干净。
2）贴灰饼：房间面积较大，为了保证面层标高及平整度，利用水准仪进行抄测，灰饼的上表面为防水基层面，灰饼间距控制在1。5m左右,梅花形布置。
3)刷水泥浆结合层:在浇筑混凝土垫层前，在地面上刷一道素水泥浆，随刷随浇筑混凝土或抹水泥砂浆。
4)浇筑混凝土：
浇筑顺序：由房间内向门口，保证混凝土浇筑连续性.每次混凝土浇筑收头部位必须留成直槎,并且平直.
涂刷素水泥浆之后紧跟着浇筑混凝土，在灰饼之间将混凝土铺均匀。混凝土采用平板振捣器振捣,在同一位置振动时间为25～40s，以混凝土面均匀出现浆液为准。移动时成排依次前进，前后位置和排与排之间相互搭接50mm，防止漏振。
5）混凝土面用木刮杠按灰饼高度刮平,木刮杠刮平后，同时将利用过的灰饼敲掉,并用混凝土填平。
6)木抹子搓平：刮杠刮平后，立即用木抹子搓平,从内向外退着操作，并随时用2m靠尺检查其平整度.
7)铁抹子压第一遍：木抹子抹平后,立即用铁抹子压第一遍，直到出浆为止.
8）第二遍压光:混凝土初凝后，人踩上去，有脚印但不下陷时，用铁抹子压第二遍,边抹压边把坑凹处填平,要求不漏压，表面压平、压光.
9）第三遍压光：在混凝土终凝前进行第三遍压光（人踩上去稍有脚印)，铁抹子抹上去不再有抹纹时，用铁抹子把第二遍抹压时留下的全部抹纹压平、压实、压光（必须在终凝前完成）.
10）养护:地面压光完工后24h,浇水养护，保持混凝土表面湿润,养护时间不少于14d。
11）切割分格缝:在轴线位置(柱中)弹出分格缝的控制线，缝宽5mm。分格缝的直线度,缝的宽度、深度一致。注意不要破坏缝边.
(4)质量要求
1)主控项目：地面面层与基层的结合必须牢固无空鼓.
2)一般项目：表面洁净，无裂纹、脱皮、麻面和起砂等现象。
3）地面的允许偏差,见下表所列.
（5）地面的允许偏差表
项目
允许偏差(mm)
检验方法
表面平整度
3
用2m靠尺和楔形塞尺检查
1）地面做完之后养护期内门口处封闭.挂牌子，并有专人看护，严禁进入房间内施工。
2)浇筑地面混凝土时，对地面上水、电等各种管道加套管保护,以防在施工过程中被破坏。
（6)安全措施
1）施工操作人员施工前必须进行入场教育，考试合格后方可进行施工。
2）使用振捣器前，应检查电源、电压、漏电开关，移动时不能硬拉电线，且操作人员必须戴绝缘手套，穿绝缘鞋。
3）出料口不得对人,扶出料口人员与司机配合密切,有专人指挥、协调。
4）施工人员进入现场必须先熟悉周围的施工环境,对有安全隐患的部位可以拒绝施工.
5)施工现场必须有足够的照明设施，能够满足施工操作要求.
6）施工人员必须走专用通道，严禁翻越护栏.
7)临边作业时必须系好安全带。
8)严禁拆除防护栏杆系预留洞盖板；如施工需要拆除,必须请示安全员，施工完毕后及时恢复。
9）严禁利用预留洞口抛扔物料，避免造成物体打击伤人。
10）施工人员进入现场必须戴好安全带,系好下颌带。
11）现场内严禁吸烟。
12）施工人员酒后严禁进入施工现场。
13)施工现场内严禁嬉笑打闹。
14）夏季施工要做好防暑降温措施,避免工人在施工中中暑。
6、砖基础及地下室砌筑施工
本工程项目均采用MU10页岩砖和M5水泥砂浆砌筑.在—0。06米以下作水泥砂浆防潮层,基础砖双面抹防水砂浆。
（1）材料及主要机具:
1)砖:砖的品种，强度等级须符合设计要求,并应规格一致。有出厂证明、试验单。
2）水泥：一般采用325号矿渣硅酸盐水泥和普通硅酸盐水泥。
3）砂：中砂，应过5mm孔径的筛.配制M5以下的砂浆，砂的含泥量不超过10%；M5及其以上的砂浆，砂的含泥量不超过5％，并不得含有草根等杂物。
4）其它材料：拉结筋、预埋件、防水粉等。
5)主要机具：应备有砂浆搅拌机、大铲、刨锛、托统板、线坠、钢卷尺、灰槽、小水桶、砖夹子、小线、筛子、扫帚、八字靠尺板、钢筋卡子、铁抹子等.
（2)作业条件:
1)基槽：混凝土或灰土地基均已完成，并办完隐检手续。
2）已放好基础轴线及边线；立好皮数杆（一般间距15～20m，转角处均应设立），并办完预检手续。
3）根据皮数杆最下面一层砖的底标高,拉线检查基础垫层表面标高，如第一层砖的水平灰缝大于20mm时，应先用细石混凝土找平，严禁在砌筑砂浆中掺细石代替或用砂浆垫平,更不允许砍砖合子找平。
4）常温施工时，粘土砖必须在砌筑的前一天浇水湿润,一般以水浸入砖四边1。5cm左右为宜.
5)砂浆配合比已经试验室确定，现场准备好砂浆试模（6块为一组）.
（3)工艺流程:
拌制砂浆→确定组砌方法→排砖撂底→砌筑→抹防潮层
（4）施工要点；
1）拌制砂浆：
砂浆配合比应采用重量比，并由试验室确定，水泥计量精度为±2％,砂，掺合料为±5％。
宜用机械搅拌，投料顺序为砂→水泥→掺合料→水,搅拌时间不少于1。5min。
砂浆应随拌随用，一般水泥砂浆和水泥混合砂浆须在拌成
