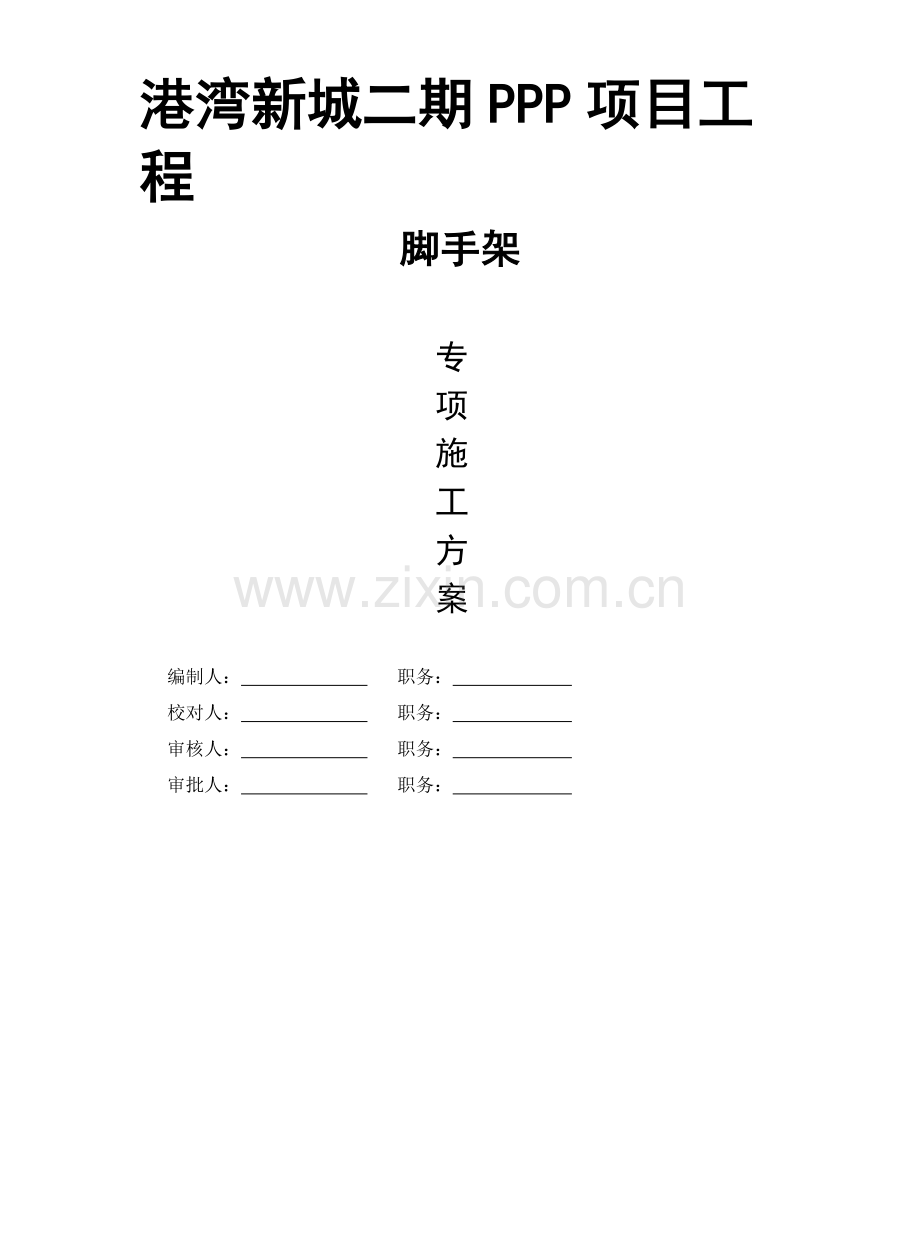

港湾新城二期港湾新城二期 PPPPPP 项目工项目工程程 脚手架脚手架 专 项 施 工 方 案 编制人：职务：校对人：职务：审核人：职务：审批人：职务：1 目 录 第一章第一章 工程概况工程概况 -1 一、工程概况-1 二、施工要求-错误错误!未定义书签。未定义书签。第二章第二章 编制依据编制依据 -2 第三章第三章 施工准备计划施工准备计划 -3 一、材料与设备计划-3 第四章第四章 施工工艺技术施工工艺技术 -6 一、技术参数-5 二、工艺流程-6 三、施工方法-6 四、操作要求-18 五、检查要求-22 第五章第五章 施工安全保证措施施工安全保证措施 -23 一、技术措施-23 二、监测监控措施-24 第第六六章章 验收要求验收要求 -25 一、验收标准-25 二、验收程序-26 三、验收内容-26 四、验收人员-28 第第七七章章 应急处置措施应急处置措施 -28 第七章第七章 节点大样图节点大样图-30 第第八八章章 计算书计算书 -35 一.扣件式脚手架计算书-35 二.型钢悬挑脚手架(扣件式)计算书-50 江苏省建设集团有限公司 脚手架工程安全专项施工方案 1 第一章第一章 工程概况工程概况 一、一、工程概况和特点工程概况和特点 1、工程基本情况 工程名称 港湾新城二期 PPP 项目 工程地点 扬中经济开发区兴旺东路以北，经四路以东，经一路以西 建筑面积(m2)214885.5 建筑高度(m)31.85 结构类型 剪力墙 基础类型 钢筋混凝土筏板基础 地上层数 19 栋 11 层，2 栋 15 层 地下层数 2 层 标准层层高(m)2.9 其它主要层高(m)3.35 2、各责任主体名称 建设单位 中能建大行建设发展（扬中）有限公司 设计单位 镇江市规划设计研究院 总包单位 中国能源建设集团安徽电力建设第一工程有限公司司 监理单位 泰州开源工程设计咨询监理有限公司 3、工程概况和特点 扬中经济开发区港湾新城二期 PPP 项目位于扬中经济开发区兴旺东路以北，经四路以东，经一路以西。本项目由扬中市人民政府指定的政府出资代表和社会资本共同组建项目公司，项目公司负责本项目范围内所有新建工程及改造工程的投资、融资、建设、运营和维护，政府方负责对项目总投资进行审计确认后作为项目实际投资额，对该项目实施监管并进行项目运营绩效考核，考核结果作为可行性缺口补助的依据。本项目估算总投资约 138099.05 万元，规划用地面积约219.97 亩，建设内容包括安置房、配套经营设施、社区服务等配套建筑及停车场等。总建筑面积地上为 191529.4m2，地下建筑面积为 23356.1m2，建筑结构形式为框架剪力墙，本工程基础形式为钢筋混凝土筏板基础。本工程0.000 标高相当于绝对标高（黄海高程）5.1 米，场地内自然地面相对标高为-2.2 米。本工程设计使用年限：50 年。抗震设防烈度：7.5 度。建筑防火等级：地上一级 主体范围内部分、地下建筑耐火等级均为一级，地上用房耐火等级均为一级，防水等级：地下二级，屋面防水等级为二级。江苏省建设集团有限公司 脚手架工程安全专项施工方案 2 二、二、施工要求施工要求 1、脚手架的设计力求做到结构安全可靠，造价经济合理。2、确保脚手架在使用周期内安全、稳定、牢靠。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。第二章第二章 编制依据编制依据 1、相关法律、法规、规范性文件、标准、规范 类别 名 称 编 号 法规 中华人民共和国建筑法 主席令第 29 号 建筑工程质量管理条例 国务院令第 714 号 建设工程安全生产管理条例 国务院令第 393 号 危险性较大的分部分项工程安全管理规定 建设部第 37 号令 规范 规程 建筑地基基础设计规范 GB50007-2011 建筑结构荷载规范 GB50009-2012 混凝土结构设计规范 GB50010-2010 建筑施工脚手架安全技术统一标准 GB51210-2016 钢结构设计标准 GB50017-2017 木结构设计标准 GB50005-2017 建筑施工扣件式钢管脚手架安全技术规范 JGJ130-2011 建筑施工临时支撑结构技术规范 JGJ300-2013 建筑施工安全检查标准 JGJ59-2011 建筑施工高处作业安全技术规范 JGJ80-2016 住房城乡建设部办公厅关于实施 危险性较大的分部分项工程安全管理规定有关问题的通知 建办质(2018)31 号 建筑施工手册 第五版 江苏省建设集团有限公司 脚手架工程安全专项施工方案 3 建筑施工脚手架实用手册 2、设计文件 图 纸 名 称 图 号 出图日期 备注 建筑设计施工图 建施 结构设计施工图 结施 3、施工合同 合 同 名 称 编 号 签订日期 建设工程施工合同 第三章第三章 施工计划施工计划 一一材料与设备计划材料与设备计划 1、脚手架钢管应采用现行国家标准直缝电焊钢管GB/T13793 或低压流体输送用焊接钢管GB/T3091 中规定的 Q235普通钢管，钢管的钢材质量应符合现行国家标准碳素结构钢GB/T700 中 Q235 级钢的规定。每根钢管的最大质量不应大于 25.8kg。新钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸室温拉伸试验方法GB/T228 的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130 的有关规定，应涂有防锈漆。旧钢管表面锈蚀深度、钢管弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130 的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取 3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准钢管脚手架扣件GB15831 的要求，采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。扣件应有生产许可证、法定检测单位的测试报告和产品合格证。扣件进入施工现场应检查产品合格证，并应进行抽样复试。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。扣件在螺栓拧紧扭力矩达 65N m 时，不得发生破坏。新、旧扣件均应进行防锈处理。3、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。4、脚手板(1)、脚手板可用木、竹材料制作、单块脚手板的质量不大于 30kg；江苏省建设集团有限公司 脚手架工程安全专项施工方案 4(2)、钢笆脚手板宜采用由钢笆；钢笆脚手板应符合现行行业标准建筑施工木脚手架安全技术规范JGJ164 的相关规定；(3)、钢笆脚手板的材质应符合现行国家标准碳素结构钢GB/T700 中 Q235级钢的规定。新脚手板应有产品质量合格证，尺寸偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130 的有关规定，且不得有裂纹、开焊与硬弯。新、旧脚手板均应涂防锈漆，应有防滑措施；(4)、脚手架材质应符合现行国家标准木结构设计规范GB50005中a级材质的规定。脚手板宽度宜为 80mm，两端宜各设置直径不小于 4mm 的镀锌钢丝箍两道。厚度允许偏差应符合现行国家标准木结构工程施工质量验收规范GB50206的规定；不得使用扭曲变形、劈裂、腐朽的脚手架。5、安全网采用密目式安全立网，应符合下列要求：(1)、网目密度不低于 2000目/100cm2；(2)、网体各边缘部位的开眼环扣必须牢固可靠，孔径不低于 1mm；(3)、网体缝线不得有跳针、露缝，缝边应均匀；(4)、一张网体上不得有一个以上的接缝，且接缝部位应端正牢固；(5)、不得有断沙、破洞、变形及有碍使用的编织缺陷；(6)、阻燃安全网的续燃、阻燃时间均不得大于 4s。使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证；(7)、做耐贯穿试验不穿透，1.6 1.8m 的单张网重量在 3kg以上；(8)、颜色应满足环境效果要求，选用绿色；6、连墙件材料采用钢管制作，其材质应符合现行国家标准碳素钢结构GB/T700 中 Q235级钢或 低合金高强度结构钢 GB/T1591 中 Q345 级钢的规定。7、悬挑梁采用型钢制作，其材质应符合现行国家标准碳素结构钢GB/T700或低合金高强度结构钢GB/T1591 中的规定。8、阳角联梁承受立杆荷载，固结点应当连接稳定、可靠，所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。9、用于固定悬挑梁的 U 型锚固螺栓材质应符合现行国家标准钢筋混凝土用钢 第 1 部分：热轧光圆钢筋GB1499.1中 HPB235 级钢筋的规定。主要材料参数表【扣件式脚手架】名称 规格 用途 钢管 6m48mm 2.7mm 纵向水平杆、立杆、剪刀撑 1.5m48mm 2.7mm 横向水平杆、连墙件 扣件 各杆件的连接 安全网 6m 1.5m2000 目 防坠 【型钢悬挑脚手架(扣件式)】名称 规格 用途 江苏省建设集团有限公司 脚手架工程安全专项施工方案 5 木脚手板 3000mm200mm50mm 脚手板与基础垫板 扣件 各杆件的连接 安全网 6m1.5m2000 目 防坠 钢丝绳 61917mm 上拉杆件 工字钢 4m18 号 悬挑主梁 第四章第四章 施工工艺技术施工工艺技术 一、技术参数一、技术参数【扣件式脚手架】脚手架搭设方式 双排脚手架 纵、横向水平杆布置方式 纵向水平杆在上 脚手架架体高度 H(m)36.5 脚手架钢管类型 482.7 立杆纵距或跨距 la(m)1.5 立杆横距 lb(m)0.8 立杆步距 h(m)1.8 双立杆计算方法 按双立杆受力设计 挡脚板 2 步 1 设 脚手板 2 步 1 设 横向斜撑 6 跨 1 设 连墙件布置方式 两步两跨 连墙件连接方式 扣件连接 地区 镇江 基本风压(kN/m2)0.3 安全网设置 全封闭 【型钢悬挑脚手架（扣件式）】脚手架排数 双排脚手架 纵、横向水平杆布置方式 纵向水平杆在上 搭设高度(m)18 钢管类型 482.7 立杆纵距(m)1.2 立杆横距(m)0.8 立杆步距(m)1.8 双立杆计算方法 不设置双立杆 挡脚板 1 步 1 设 脚手板 1 步 1 设 横向斜撑 6 跨 1 设 连墙件布置方式 两步两跨 连墙件连接方式 扣件连接 地区 江苏 基本风压(kN/m2)0.3 安全网 全封闭 江苏省建设集团有限公司 脚手架工程安全专项施工方案 6 悬挑方式 普通主梁悬挑 锚固点设置方式 U 型锚固螺栓 主梁合并根数 nz 1 主梁建筑物外悬挑长度 Lx(mm)1450 主梁外锚固点到建筑物边缘的距离 a(mm)250 主梁建筑物内锚固长度 Lx(mm)1800 梁/楼板混凝土强度等级 C30 主梁材料规格 18 号工字钢 一、一、工艺流程工艺流程 【扣件式脚手架】场地平整、夯实基础承载力实验、材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆横向水平杆纵向水平杆(格栅)设置卸荷钢丝绳立杆横向水平杆纵向水平杆(格栅)剪刀撑连墙件铺脚手板扎防护栏杆扎安全网【型钢悬挑脚手架(扣件式)】预埋件设置安装悬挑主梁悬挑主梁上下支撑杆件设置立杆定位点设置纵向扫地杆立杆横向扫地杆横向水平杆纵向水平杆(格栅)剪刀撑连墙件铺脚手板扎防护栏杆扎安全网 二、二、施工方法施工方法 1、悬挑梁定位 定距定位，放样悬挑梁位置并做好标记。悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，悬挑长度应按设计确定。普通主梁悬挑时，立杆直接支承在悬挑梁上，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同；上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵向联粱上焊接 150-200mm、外径 40mm 的钢管或外径 25mm的钢筋，立杆套在其外，并同时在立杆下部设置扫地杆。江苏省建设集团有限公司 脚手架工程安全专项施工方案 7 脚手架立杆与挑架的连接图 2、悬挑梁宜采用钢筋拉环、U型螺栓进行锚固：(1)、型钢悬挑梁固定端应采用 2 个（对）及以上钢筋拉环或锚固螺栓与建筑结构梁板固定；(2)、钢筋预埋至砼板、砼梁底部，每侧平直段不小于 0.6m；(3)、U 型螺栓预埋至砼板、砼梁底部，2 根 1.5m 长直径 18mmHRB335 钢筋放置 U型筋上部；(4)、钢筋拉环、U型螺栓与悬挑梁间隙用木楔楔紧；(5)、锚固处楼板上应预先配置用于承受悬挑梁锚固端作用引起负弯矩的受力钢筋，否则应采取支顶卸载措施；3、特殊部位悬挑梁布置：(1)、悬挑结构部位：悬挑梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施；江苏省建设集团有限公司 脚手架工程安全专项施工方案 8 悬挑结构处的悬挑梁布置 (2)、建筑结构阳角部位：悬挑梁宜扇形布置，如果阳角处悬挑梁交汇，无法保证伸入端长度，在交汇处采用两侧悬挑梁与阳角处悬挑梁焊接，上下各增设-20020010mm 钢板，所有接触点必须满焊，焊脚高度不得小于 8mm，且不得有气孔、夹渣、漏焊等现象；如果结构阳角部位钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施；阳角处的悬挑梁布置 1(3)、楼梯部位：可采取阳台处的悬挑梁的上拉钢丝绳方法，或采用内置横压梁方法，横压梁搁置在楼梯间的两侧框架梁上，采用预埋件固定。因压梁布置在楼梯间处，因此需做好安全警示，铺设好人员上下踏步，以保证人员上下的安全。江苏省建设集团有限公司 脚手架工程安全专项施工方案 9 楼梯间悬挑梁布置(4)、飘窗部位 飘窗处悬挑梁布置(5)、施工电梯部位 江苏省建设集团有限公司 脚手架工程安全专项施工方案 10 施工电梯飘悬挑梁布置 4、脚手架底部应严密封闭，防止钢管等材料掉落伤人。上面使用模板拼缝整齐不留空隙，架体上的杂物要及时清理干净。底部封闭示意图 5、地基基础(1)、定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。(2)、在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件以上两步时，宜先立外排，后立内排。其余按以下构造要求搭设。江苏省建设集团有限公司 脚手架工程安全专项施工方案 11(3)、本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于 C15的混凝土进行硬化，混凝土硬化厚度不小于 10cm。地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书），立杆垫板或底座面标高高于自然地坪 50mm100mm，两侧设置排水沟，排水通畅。(4)、垫板尺寸采用长度不少于 2 跨、厚度不小于 50mm、宽度不小于 200mm 的木垫板或槽钢。立杆基础 6、钢丝绳卸荷(1)、梁板内的受拉锚环，必须在混凝土达到设计强度的 75%以上方可受力使用。拉钩、吊环一定要采用圆钢制作，不允许用螺纹钢筋。(2)、派工人扎接上部拉环的钢丝绳，至少采用 3 个卡头扎紧，钢丝绳扎头螺丝全要拧紧，不允许松动。(3)、对整个架体进行安全检查，发现钢丝绳松动、锈蚀或焊缝脱焊等情况时要立即进行修复，合格后方可继续使用。钢丝绳绳卡做法 7、立杆设置(1)、立杆采用对接接头连接，立杆与纵向水平杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于 50cm；各接头中心距主节点的距离不大于步距的 1/3。(2)、上部单立杆与下部双立杆交接处，采用单立杆与双立杆之中的一根对接连接。主立杆与副立杆采用旋转扣件连接，扣件数量不应少于 2个。每根立杆底江苏省建设集团有限公司 脚手架工程安全专项施工方案 12 部应设置垫块，并且必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于 200mm 处立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。(3)、当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于 1m。靠边坡上方的立杆轴线到边坡的距离不应小于 500mm。(4)、立杆的垂直偏差应控制在不大于架高的 1/400。(5)、开始搭设立杆时，每隔 6 跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。(6)、立杆及纵横向水平杆构造要求见下图。立面图 江苏省建设集团有限公司 脚手架工程安全专项施工方案 13 剖面图 立杆对接接头布置 纵、横向扫地杆构造 8、纵、横向水平杆(1)、纵向水平杆设置在立杆内侧，其长度不小于 3 跨。纵向水平杆接长宜采用对接扣件连接，也可采用搭接。要求如下：当采用对接时，对接扣件应该交错布置，两根相邻纵向水平杆接头不宜设置在同步或同跨；不同步或不同跨两相邻接头在水平方向错开距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的 1/3。当采用搭接时，搭接长度不应小于 1m，应等间距设置 3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于 100mm。江苏省建设集团有限公司 脚手架工程安全专项施工方案 14(2)、立杆与纵向水平杆交点处设置横向水平杆，两端固定在立杆上，以形成空间结构整体受力。纵向水平杆对接接头布置 9、剪刀撑设置(1)、高度在 24m 及以上的双排脚手架应在外侧全立面连续设置剪刀撑；高度在 24m 以下的单、双排脚手架，均必须在外侧两端、转角及中间间隔不超过 15m的立面上，各设置一道剪刀撑，并由底至顶连续设置。24m 以下 24m 及以上(2)、每道剪刀撑宽度不应小于 4 跨，且不应小于 6m，斜杆与地面的倾角宜在45 60 之间。(3)、剪刀撑斜杆的接长应采用搭接或对接，采用搭接连接时，搭接长度不小于 1m，应采用不少于 2 个旋转扣件固定，端部扣件盖板的边缘至杆端距离不小于 100mm。江苏省建设集团有限公司 脚手架工程安全专项施工方案 15 剪刀撑（立杆）搭接构造(4)、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于 150mm。(5)、一字型、开口型双排架两断口必须设置横向斜撑，24 米以上架体在架体拐角处及中间每六跨设置一道搭接斜撑。横向斜撑应在同一节间，由底到顶 呈“之”字型布置，斜撑交叉和内外大横杆相连到顶。斜撑示意图 江苏省建设集团有限公司 脚手架工程安全专项施工方案 16 10、脚手板、脚手片的铺设要求(1)、脚手架里排立杆与结构层之间均应铺设脚手板，内外立杆间应满铺脚手板，无探头板。将脚手板两端与水平杆可靠固定，严防倾翻。(2)、满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。(3)、脚手片须用 12-14#铅丝双股并联绑扎，不少于 4 点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。脚手板对接 脚手板搭接 脚手板对接、搭接构造(4)、在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动；11、防护栏杆(1)、脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆内侧。(2)、选用 18#铅丝张挂安全网，要求严密、平整。(3)、脚手架外侧施工作业层必须在 0.6m、1.2m 高位置设置 2 道防护栏杆和18cm 高挡脚板，栏杆和挡脚板均应搭设在外立杆的内侧。(4)、脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧在 0.6m、1.2m 高位置设置 2 道防护栏杆和 18cm 高挡脚板。12、门洞(1)、单、双排脚手架门洞宜采用上升斜杆、平行弦杆桁架结构型式(见下图)，斜杆与地面的倾角 应在 45 60 之间。门洞桁架的型式宜按下列要求确定：1)、当步距(h)小于纵距(la)时，应采用 A型；2)、当步距(h)大于纵距(la)时，应采用 B型，并应符合下列规定：3)、当 h=1.8m 时，纵距不应大于 1.5m；当 h=2.0m 时，纵距不应大于 1.2m。(2)、单、双排脚手架门洞桁架的构造应符合下列规定：1)、单排脚手架门洞处，应在平面桁架(见下图中 ABCD)的每一节间设置一根斜腹杆；双排脚手架门洞处的空间桁架，除下弦平面外，应在其余 5个平面内的图示节间设置一根斜腹杆(见下图中 11、22、33 剖面)2)、斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于 150mm。当斜腹杆在 1跨内跨越 2个步距(下图 A型)时，宜在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上 江苏省建设集团有限公司 脚手架工程安全专项施工方案 17 (a)挑空一根立杆 A型 (b)挑空二根立杆 A型 (c)挑空一根立杆 B 型 (d)挑空二根立杆 B 型 门洞处上升斜杆、平行弦杆桁架 1防滑扣件；2增设的横向水平杆；3副立杆；4主立杆 1)、斜腹杆宜采用通长杆件，当必须接长使用时，宜采用对接扣件连接，也可采用搭接，搭接构造应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第 6.3.6 条第 2 款的规定。江苏省建设集团有限公司 脚手架工程安全专项施工方案 18 2)、门洞桁架下的两侧立杆应为双管立杆，副立杆高度应高于门洞口 12步。3)、门洞桁架中伸出上下弦杆的杆件端头，均应增设一个防滑扣件（见上图），该扣件宜紧靠主节点处的扣件。单排脚手架过窗洞构造 1增设的纵向水平杆(3)、单排脚手架过窗洞时应增设立杆或增设一根纵向水平杆（见上图）。13、连墙件(1)、脚手架与建筑物按计算书中连墙件布置要求设拉结点。拉结点在转角范围内和顶部处加密。(2)、连墙件中的连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接；(3)、连墙件应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；(4)、拉结点应保证牢固，防止其移动变形，且尽量设置在外架纵横向水平杆接点处。宜靠近主节点设置，偏离主节点的距离不应大于 300mm；(5)、外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结点，以确保外架安全可靠；(6)、当脚手架下部暂不能设连墙件时应采取防倾覆措施。当搭设抛撑时，抛撑应采用通长杆件并用旋转扣件固定在脚脚手架上，与地面的倾角应在 45 60之间；连接点中心至主节点的距离不应大于 300mm。抛撑应在连墙件搭设后方可拆除。(7)、连墙件构造示意图：江苏省建设集团有限公司 脚手架工程安全专项施工方案 19 连墙件构造示意图 14、架体内封闭(1)、脚手架的架体内立杆距墙体净距最多为 200mm，如因结构设计的限制大于 200mm 的必须铺设站人板，站人板设置平整牢固。(2)、脚手架施工层内立杆与建筑物之间应采用脚手片或木板进行封闭。作业层下，需在每层楼板位置的外架上铺一层钢板网作楼层的临边防护。(3)、施工层以下脚手架每隔 10m 以及底部用双层网兜进行封闭。江苏省建设集团有限公司 脚手架工程安全专项施工方案 20 三、三、操作要求操作要求 脚手架搭设技术措施 1、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步；如果超过相邻连墙件以上两步，无法设置连墙件时，应采取撑拉固定措施与建筑结构拉结。2、每搭完一步脚手架后，应按建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011表 8.2.4 的规定校正步距、纵距、横距及立杆的垂直度。3、立杆搭设应符合下列规定：(1)、相邻立杆的对接连接应符合 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第 6.3.6 条的规定；(2)、脚手架开始搭设立杆时，应每隔 6 跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；(3)、当架体搭设至有连墙件的主节点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。4、脚手架纵向水平杆的搭设应符合下列规定：(1)、脚手架纵向水平杆应随立杆按步搭设，并应采用直角扣件与立杆固定；(2)、纵向水平杆的搭设应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第 6.2.1 条的规定；(3)、在封闭型脚手架的同一步中，纵向水平杆应四周交圈设置，并应用直角扣件与内外角部立杆固定。5、脚手架横向水平杆搭设应符合下列规定：(1)、搭设横向水平杆应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第 6.2.2 条的构造规定；(2)、双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不应大于 100mm；(3)、单排脚手架的横向水平杆不应设置在下列部位：1)、设计上不允许留脚手眼的部位；2)、过梁上与过梁两端成60 角的三角形范围内及过梁净跨度1/2的高度范围内；3)、宽度小于 1m 的窗间墙；4)、梁或梁垫下及其两侧各 500mm 的范围内；5)、砖砌体的门窗洞口两侧 200mm 和转角处 450mm 的范围内；其他砌体的门窗洞口两侧 300mm 和转角处 600mm 的范围内；6)、墙体厚度小于或等于 180mm；7)、独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；8)、砌筑砂浆强度等级小于或 M2.5 的砖墙。6、脚手架纵向、横向扫地杆搭设应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 第 6.3.2条、第 6.3.3条的规定。7、脚手架连墙件安装应符合下列规定：(1)、连墙件的安装应随脚手架搭设同步进行，不得滞后安装；(2)、当单、双排脚手架施工操作层高出相邻连墙件以上两步时，应采取确保脚手架稳定的临时拉结措施，直到上一层连墙件安装完毕后再根据情况拆除。江苏省建设集团有限公司 脚手架工程安全专项施工方案 21 8、脚手架剪刀撑与双排脚手架横向斜撑应随立杆、纵向和横向水平杆等同步搭设，不得滞后安装。9、脚手架门洞搭设应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第 6.5 节的造规定。10、扣件安装应符合下列规定：(1)、扣件规格必须与钢管外径相同；(2)、螺栓拧紧扭力矩不应小于 40N m，且不应大于 65N m；(3)、在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于 150mm；(4)、对接口径开口应朝上或朝内；(5)、各杆件端头伸出扣件盖板边缘长度不应小于 100mm。11、作业层、斜道的栏杆和挡脚板的搭设应符合下列规定：(1)、栏杆和挡脚板均应搭设在外立杆的内侧；(2)、上栏杆上皮高度应为 1.2m；(3)、挡脚板高度不应小于 180mm；(4)、中栏杆应居中设置。12、脚手板的铺设应符合下列规定：(1)、脚手架应铺满、铺稳，离墙面的距离不应大于 150mm；(2)、采用对接或搭接时均应符合 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第 6.2.4 条的规定；脚手板探头应用直径 3.2mm 镀锌钢丝固定在支承杆件上；(3)、在拐角、斜道平台口处的脚手板，应用镀锌钢丝固定在横向水平杆上，防止滑动。13、钢管架应设置避雷针，分置于主楼外架四角立杆之上，并联通纵向水平杆，形成避雷网络，并检测接地电阻不大于 30。14、外脚手架不得搭设在距离外架空线路的安全距离内，并做好可靠的安全接地处理。15、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。16、外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用。17、外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。18、严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。19、保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。20、结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。21、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。22、各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。脚手架拆除技术措施 1、拆架前：(1)、应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；江苏省建设集团有限公司 脚手架工程安全专项施工方案 22(2)、应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施；(3)、应由单位工程负责人进行拆除安全技术交底；(4)、应清除脚手架上杂物及地面障碍物。2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先按 建筑施工扣件式钢管脚手架安全技术规范 JGJ130-2011 第 6.4.4 条、第 6.6.4 条、第 6.6.5 条设置连墙件和横向斜撑加固。3、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。4、拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆横向水平杆、纵向水平杆、立杆等，并按“一步一清”原则依次进行。严禁上下同时进行拆架作业。5、拆立杆时，要先抱住立杆再拆开最后两个扣件，拆除纵向水平杆、斜撑、剪刀撑时，应先拆除中间扣件，然后托住中间，再解端头扣件。6、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于 2步，如高差大于 2步，应增设连墙件加固；当脚手架拆至下部最后一根长立杆的高度（约 6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。8、拆架时严禁碰撞脚手架附近电源线，以防触电事故。9、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。10、拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，“当天拆当天清”，拆下的构配件应按建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 的规定及时检查、整修与保养，并应按品种、规格分别存放。11、高层建筑脚手架拆除，应配备良好的通讯装置。12、当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。13、如遇强风、大雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。14、翻掀垫铺竹笆应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除的残留物从高处坠落伤人。四、四、检查要求检查要求 1、脚手架搭设前，对进入现场的各种构配件应按下列规定进行检查验收，不合格的应及时清除出场(1)、构配件应有相应的产品标识及产品质量合格证；(2)、构配件应有相应的产品主要技术参数及产品使用说明书；(3)、当对构配件质量有疑问时，应进行质量抽检和实验。2、脚手架检查验收严格按照建筑施工安全检查标准JGJ59 的检查评分表进行。江苏省建设集团有限公司 脚手架工程安全专项施工方案 23 3、脚手架使用期间的检查(1)、脚手架使用期间必须设专人经常检查，当其从安全维护架转换为装饰施工时，必须及时进行检查，符合要求后，必须经过项目技术负责人（项目经理）签字批准，才能使用。(2)、检查后不合格部位必须及时修复或更换，符合规定后，方准许继续使用。4、脚手架必须验收检查合格后办妥脚手架验收手续，在脚手架醒目处挂上脚手架验收合格牌后，方可投入使用。5、架体内必须做到每层封闭（即进行隔离），且不能大于 4步。6、施工人员必须严格执行建设工程施工安全技术操作规程。第五章第五章 施工安全保证措施施工安全保证措施 一、一、技术措施技术措施 安全管理 1、搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则GB5036考核合格的专业架子工。上岗人员定期体检，合格者方可持证上岗；2、搭设人员必须戴安全帽、系安全带、穿防滑鞋；3、脚手架的构配件质量与搭设质量，应按安全技术规范规定进行检查验收，合格后方准许使用；4、作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、揽风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备，严禁拆除或移动架体上安全防护措施；5、当有六级以及六级以上大风和雾、雨、雪天气，应停止脚手架的搭设与拆除作业。雪后架上作业应有防滑措施，并扫除积雪；6、夜间不宜进行脚手架搭设与拆除工作；7、脚手架的安全检查与维护，应按相应安全技术规范进行；8、脚手板应铺设牢靠、严实，并应用安全网双层兜底，施工层以下每隔 10m 应用安全网封闭；单、双排脚手架、悬挑式脚手架沿架体外围应用密目式安全网全封闭，密目式安全网宜设置在脚手架外立杆的内侧，并应与架体绑扎牢固。9、在脚手架使用期间，严禁拆除主节点处纵、横向水平杆、连墙件、交叉支撑、水平架、加固栏杆和栏杆；10、当在脚手架使用过程中开挖脚手架基础下的设备基础或管沟时，必须对脚手架采取加固措施；11、临街搭设脚手架时，外侧应有防止坠物伤人的防护措施；12、在脚手架上进行电、气焊作业时，必须有防火措施和专人看守；13、工地临时用电线路的架设及脚手架接地、避雷措施等。应按现行行业标准施工现场临时用电安全技术规范JGJ46-2005的有关规定执行；日常维护管理要求 1、使用完毕的脚手架架料和构件、零件要及时回收、分类整理，分类存放。堆放地点要场地平坦，排水良好，下设支垫，钢管、角钢、钢桁架和其他钢构件最江苏省建设集团有限公司 脚手架工程安全专项施工方案 24 好放在室内，如果放在露天，应用毡、席加盖、扣件、螺栓及其他小零件，应用木箱。钢筋笼或麻袋、草包等容器分类贮存，放在室内；2、弯曲的钢管杆件要调直，损坏的构件要修复，损坏的扣件、零件要更换；3、做好钢铁件的防锈和木制件的防腐处理，钢管外壁在湿度较大地区（相对湿度大于 75%），应每年涂刷防锈漆一次；其他地区可两年涂刷一次。涂刷时涂层不宜过厚。经彻底除锈后，涂一度红丹即可。钢管内壁可根据地区情况，每 24年涂刷一次，每次涂刷两遍。角钢、桁架和其他铁件可每年涂刷一次。扣件要涂油，螺栓宜镀锌防锈，使用 35年保护层剥落后再次镀锌。没有镀锌条件的，应在每次使用后用煤油洗涤并涂机油防锈。木制件应做好防腐处理，钢制件应涂红丹及防锈涂料；4、搬运长钢管、长角钢时，应采取措施防止弯曲。拆架应拆成单片装运，装卸时不得抛丢，防止损坏；5、脚手架使用的扣件、螺栓、螺母、垫板、连接棒、插销等小配件极易丢失。在安装脚手架时，多余的小配件应及时收回存放，在拆卸脚手架时，散落在地面上的小配件要及时收捡起来；6、健全制度，加强管理，减少损耗和提高效益是脚手架管理的中心环节。比较普遍采用的管理办法有两种(1)、由架子工班（组）管理，采用谁使用、谁维护、谁管理的原则，并建立积极地奖罚制度、做到确保施工需要，用毕及时归库、及时清理和及时维修保养，减少丢失和损耗；(2)、由材料部门集中管理，实行租赁制。施工队根据施工的需要向公司材料部门租赁脚手架材料，实行按天计费和损坏赔偿制度。二、二、监测监控措施监测监控措施 1、监测控制：采用经纬仪、水准仪、卷尺对架体进行监测，主要监测支架的沉降、位移和变形。2、监测点设置：观测点设置在立杆 1.2m 标高处，用“+”字标出对比点，固定观测标准点在坚固基础上设置，宜采用钢钉或钢筋头在砼中预埋，柱或砼墙边监测点直接在浇筑好的砼上用钢钉钉入砼中作为固定对比观测点。监测点设置间距不超过 20m。3、监测措施：架体搭设、使用直至完全拆除过程中，派专人检查支架和支撑情况，发现下沉、松动、变形和水平位移情况的应及时解决。4、仪器设备配置 名称 规格 数量 精度 电子经纬仪 DT202C 1 精密水准仪 1 2”全站仪一台 RXT232 1 2”，最大允许误差 20”自动安平水准仪 2 千米往返 3mm 红外线水准仪 1 江苏省建设集团有限公司 脚手架工程安全
