沈阳双兴华鹏建筑公司 基础混凝土垫层专项施工方案

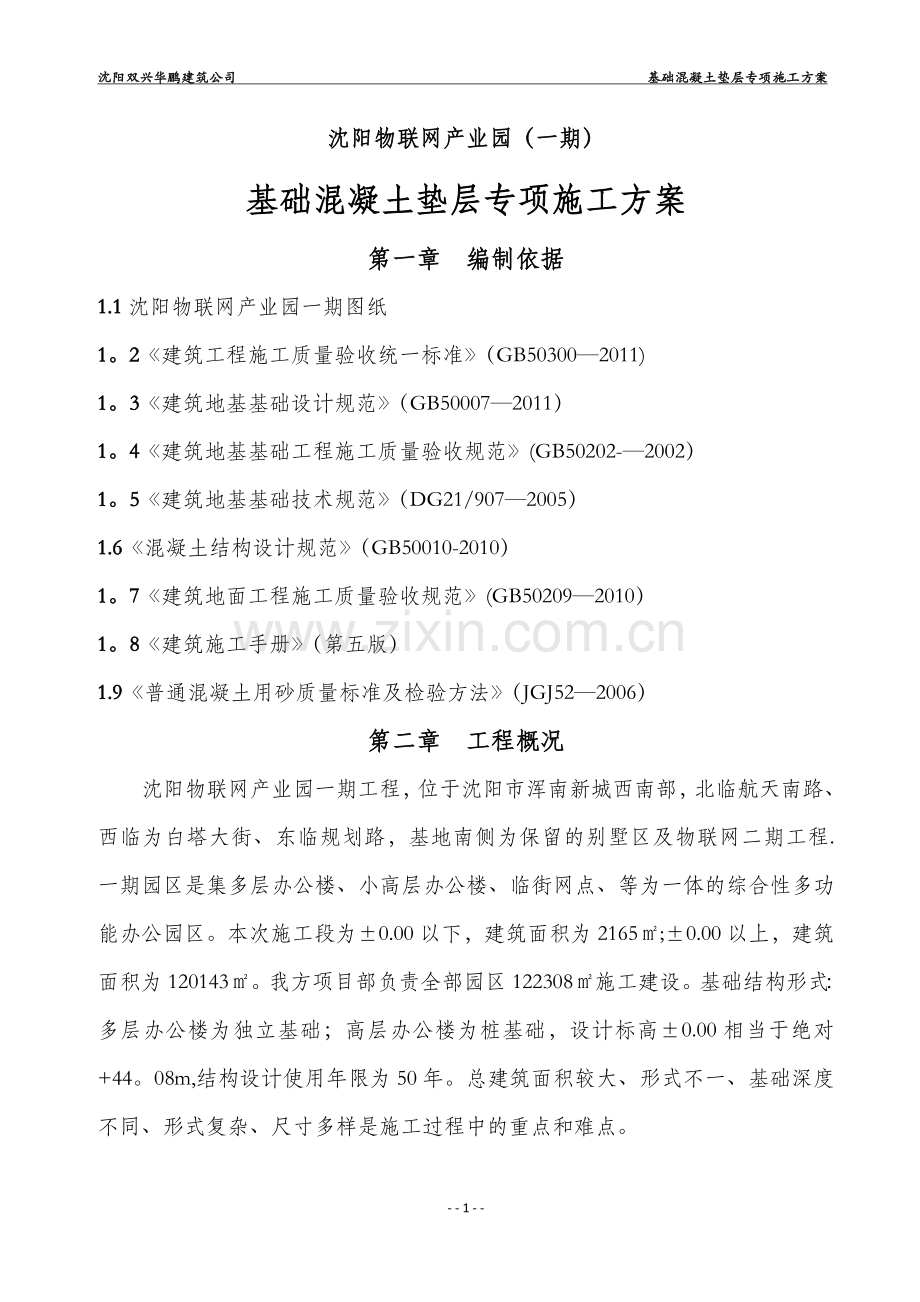

沈阳物联网产业园（一期）
基础混凝土垫层专项施工方案
第一章 编制依据
1.1沈阳物联网产业园一期图纸
1。2《建筑工程施工质量验收统一标准》（GB50300—2011)
1。3《建筑地基基础设计规范》（GB50007—2011）
1。4《建筑地基基础工程施工质量验收规范》(GB50202-—2002）
1。5《建筑地基基础技术规范》（DG21/907—2005）
1.6《混凝土结构设计规范》（GB50010-2010）
1。7《建筑地面工程施工质量验收规范》(GB50209—2010）
1。8《建筑施工手册》（第五版）
1.9《普通混凝土用砂质量标准及检验方法》（JGJ52—2006）
第二章 工程概况
沈阳物联网产业园一期工程，位于沈阳市浑南新城西南部，北临航天南路、西临为白塔大街、东临规划路，基地南侧为保留的别墅区及物联网二期工程. 一期园区是集多层办公楼、小高层办公楼、临街网点、等为一体的综合性多功能办公园区。本次施工段为±0.00以下，建筑面积为2165㎡;±0.00以上，建筑面积为120143㎡。我方项目部负责全部园区122308㎡施工建设。基础结构形式：多层办公楼为独立基础；高层办公楼为桩基础，设计标高±0.00相当于绝对+44。08m,结构设计使用年限为50年。总建筑面积较大、形式不一、基础深度不同、形式复杂、尺寸多样是施工过程中的重点和难点。

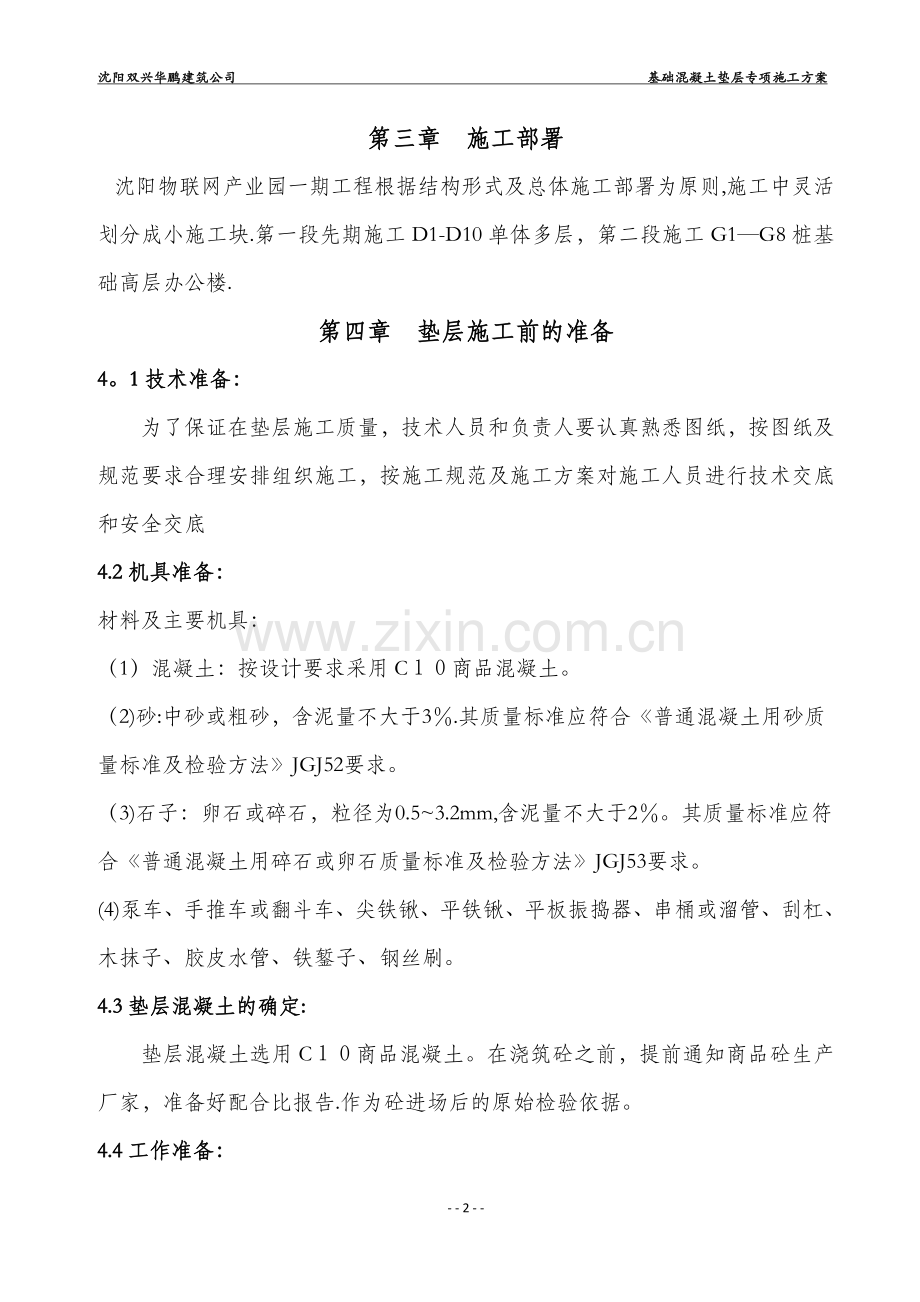

第三章 施工部署
   沈阳物联网产业园一期工程根据结构形式及总体施工部署为原则,施工中灵活划分成小施工块.第一段先期施工D1-D10单体多层，第二段施工G1—G8桩基础高层办公楼.
第四章 垫层施工前的准备
4。1技术准备：
为了保证在垫层施工质量，技术人员和负责人要认真熟悉图纸，按图纸及规范要求合理安排组织施工，按施工规范及施工方案对施工人员进行技术交底和安全交底
4.2机具准备：
材料及主要机具：
（1）混凝土：按设计要求采用C１０商品混凝土。
（2)砂:中砂或粗砂，含泥量不大于3％.其质量标准应符合《普通混凝土用砂质量标准及检验方法》JGJ52要求。
（3)石子：卵石或碎石，粒径为0.5~3.2mm,含泥量不大于2％。其质量标准应符合《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53要求。
(4)泵车、手推车或翻斗车、尖铁锹、平铁锹、平板振捣器、串桶或溜管、刮杠、木抹子、胶皮水管、铁錾子、钢丝刷。
4.3垫层混凝土的确定:
垫层混凝土选用C１０商品混凝土。在浇筑砼之前，提前通知商品砼生产厂家，准备好配合比报告.作为砼进场后的原始检验依据。
4.4工作准备：
（1)基层处理：将原土层人工清理平整，清理时以高程控制点为依据，架设水准时时抄平，最后进行夯实，保证地基土表面平整密实。
（2) 设置标高控制线：以塔吊为参照物确定垫层标高,地面布置标高控制桩，同时四周拉线抄平.
(3）按《建筑地面工程施工及验收规范》的要求制作试块。试块组数,按每一施工段不应少于一组。每100m³做一组试块，不足100m³按100m³计算。
第五章 施工顺序安排
本工程地下结构占地面积大，结构复杂,工期紧,施工场地狭小，地下垫层总施工工程量大,垫层部位标高不一致；根据以上特点，按照总进度计划安排，基础垫层的施工需分段、分部位、按技术要求陆续插入施工，定为多个施工段进行施工.
工艺流程：

基层处理
→
找标高、水平控制线
→
预定混凝
→
铺设混凝土
→
振捣
→
找平
→
养护

第六章 垫层施工方法
6。1 在砂土垫层顶面使用C１０砼垫层贴饼，双向间距约为５.0m，局部较为狭小地区直接用水准仪将垫层上平引至标高控制桩上。
6。2大面积地面垫层应分区段进行浇筑。
铺设混凝土前先在基层上洒水湿润，然后从一端开始铺设，由内向外退着操作。
6。3泵送砼之前,先将储料斗内清水从管道中泵出，达到湿润和清洁管道的目的,然后给拌料斗加入相同配比的水泥砂浆，润滑管道后即可开始泵送砼（注意：施工过程中不应集中浇筑一处，应均匀分布浇筑）.
6。4砼泵出后,应按照所贴灰饼先将砼大面积整平,浇筑范围内均匀铺混凝土，厚度略高于找平堆,随即用平板振捣器振捣。混凝土振捣密实后,以标高控制桩为准检查平整度，高的铲掉，凹处补平。用水平木刮杠刮平，表面再用木抹子搓平。待砼将要初凝时，再用木抹子将砼面层压实收平。有坡度要求的地面，应按设计要求的坡度做。施工过程中必须有专职测量人员、技术人员进行标高控制及技术指导.
6。5养护:垫层混凝土浇筑完，应在12h内进行覆盖和浇水，养护不得少于7d。根据气温不定时浇水养护，保证混凝土垫层表面无积水且始终湿润。
第七章 质量检查
7.1混凝垫层铺设在基土上,垫层应在分区段施工时设置伸缩缝.
7.2混凝上垫层的厚度不应小于100mm.
7.3垫层铺设前，其下一层表面应湿润。
7。4垫层的纵向缩缝应做平头缝或加肋板平头缝。平头缝和企口缝的缝间不得放置隔离材料，浇筑时应互相紧贴。
7。5 大面积混凝土垫层应分区段浇筑.分区段应结合变形缝位置、不同类型的建筑地面连接处和设备基础的位置进行划分,并应与设置的纵向、横向缩缝的间距相一致。
7。6垫层混凝土施工质量检验尚应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204 的有关规定。
Ⅰ主控项目
7.7水泥混凝土垫层采用的粗骨料,其最大粒径不应大于垫层厚度的2／3；含泥量不应大于2％；砂为中粗砂,其含泥量不应大于3％.
检验方法：观察检查和检查材质合格证明文件及检测报告.
7。8混凝土的强度等级应符合设计要求，且不应小于C10.
检验方法：观察检查和检查配合比通知单及检测报告。
Ⅱ一般项目
7。9水泥混凝土垫层表面的允许偏差应符合表7。9的规定。
检验方法:应按GB 50209-2002表4。1。5 中的检验方法检验.
混凝土垫层表面允许偏差及检验方法表7。9
序号
检查项目
允许偏差或允许值（mm)
检 查 方 法
1
允许
偏差
表面平整度
10mm
用2m 靠尺和楔形塞尺检查
2
标高
±10mm
用水准仪检查
3
坡度
坡度不大于基坑相应尺寸的2/1000,且不大于30
用坡度尺检查
4
厚度
厚度在个别地方不大于设计厚度的1/10
用钢尺检查
第八章 成品保护措施
8。1在已浇筑的垫层混凝土强度达到12MPa以后，才可允许人员在其上走动和进行其它工序.
8.2在施工操作过程中，要保护好电气等设备暗管。
第九章 安全消防保证措施
9。1 进入现场的施工人员必须佩戴安全帽。
9。2准备浇筑砼前，首先必须检查各种机械的运转情况是否正常.
9。3各种机械设备的操作必须设专人操作，操作人员必须经过专业技能考核,否则不许上岗作业.
9.4 垫层混凝土施工过程中，槽边必须设专人监护；夜间施工必须有足够的照明设备，、配电设备必须装有漏电保护器，使振动器的作业人员，应穿胶鞋,戴绝缘手套，使用带有漏电保护的开关箱.
