活动板房安拆安全施工方案.doc

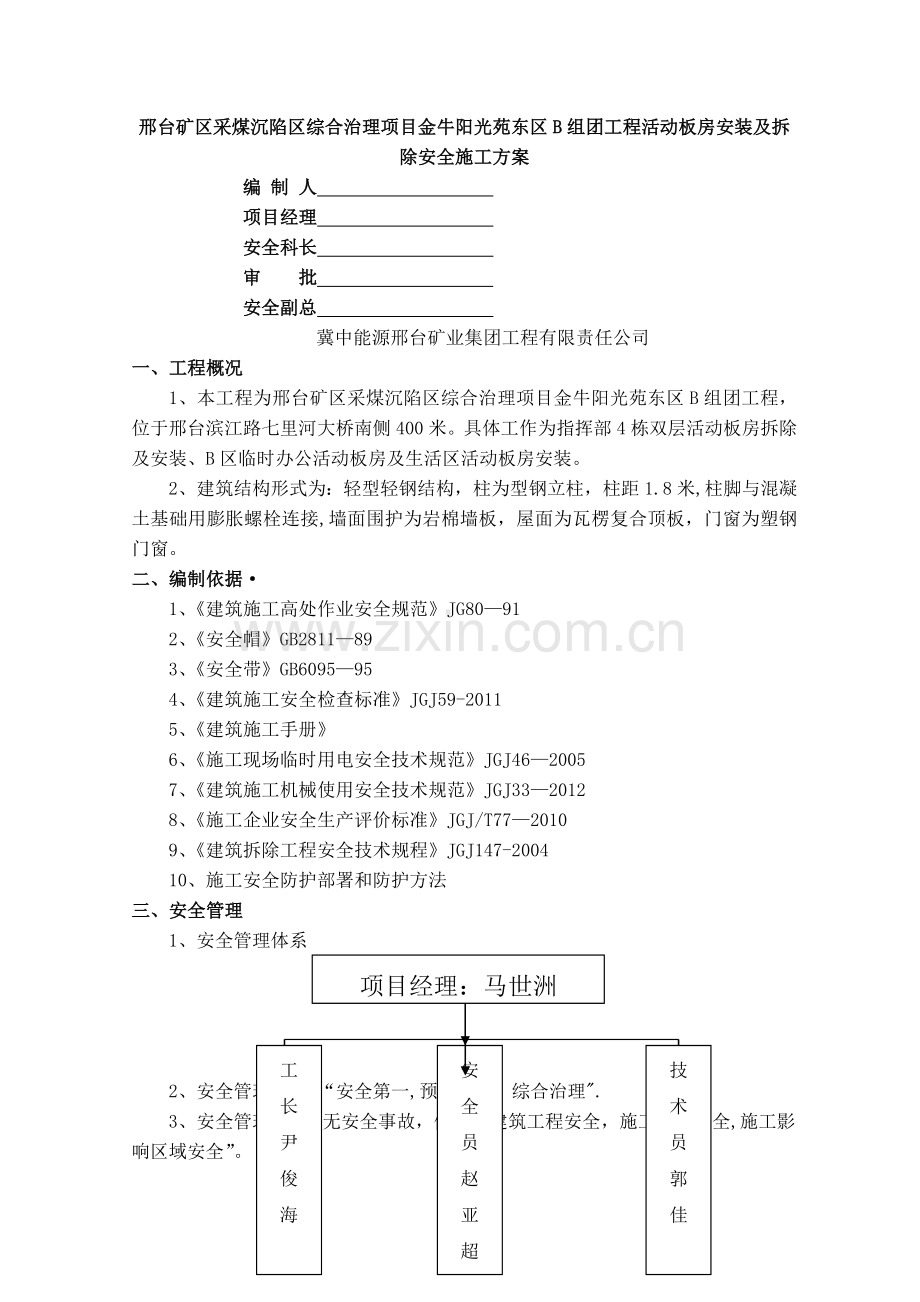

邢台矿区采煤沉陷区综合治理项目金牛阳光苑东区B组团工程活动板房安装及拆除安全施工方案
编 制 人
项目经理
安全科长
审 批
安全副总
冀中能源邢台矿业集团工程有限责任公司
一、工程概况
1、本工程为邢台矿区采煤沉陷区综合治理项目金牛阳光苑东区B组团工程，位于邢台滨江路七里河大桥南侧400米。具体工作为指挥部4栋双层活动板房拆除及安装、B区临时办公活动板房及生活区活动板房安装。
2、建筑结构形式为：轻型轻钢结构，柱为型钢立柱，柱距1.8米,柱脚与混凝土基础用膨胀螺栓连接,墙面围护为岩棉墙板，屋面为瓦楞复合顶板，门窗为塑钢门窗。
二、编制依据·
1、《建筑施工高处作业安全规范》JG80—91
2、《安全帽》GB2811—89
3、《安全带》GB6095—95
4、《建筑施工安全检查标准》JGJ59-2011
5、《建筑施工手册》
6、《施工现场临时用电安全技术规范》JGJ46—2005
7、《建筑施工机械使用安全技术规范》JGJ33—2012
8、《施工企业安全生产评价标准》JGJ/T77—2010
9、《建筑拆除工程安全技术规程》JGJ147-2004
10、施工安全防护部署和防护方法
三、安全管理
1、安全管理体系
项目经理：马世洲

安
全
员
赵
亚
超

技
术
员
郭
佳

工
长
尹
俊
海

2、安全管理方针：“安全第一,预防为主，综合治理".
3、安全管理目标：无安全事故，做到“建筑工程安全，施工人员安全,施工影响区域安全”。
四、安装施工工艺
1、放线
按照图纸尺寸，利用墨斗在板房基础上弹出板房安装位置线,用勾股弦法规方.用水平管在基础四周给出相对标高点，标点数量每根地梁上不少于2个点.
2、地梁安装
1）将地梁抬放至板房基础上，根据板房安装位置线找正地梁，地梁与轴线位置允许偏差3毫米.
2）根据基础四周给定的相对标高找正地梁标高。
3）调整地梁标高时，应以最高点基础为基准，利用水平尺、变尺进行。
4）地梁找正后，利用电锤打孔，安装膨胀螺栓，膨胀螺栓数量应符合设计要求，栓孔深度应与螺栓长度相符，螺栓安装后，应与基础面保持垂直。
3、立柱安装
1）安装顺序:柱—→圈梁-→调节拉杆
2)将立柱抬至安装位置竖起，使柱下卡码卡于地梁上，角立柱用3个螺栓与地梁相连接，中间立柱，山墙立柱用2个螺栓连接到地梁上。
3）走道托架可随柱一起安装。即在地面将走道托架与柱连接，使之为一体。立柱安装完，应立即安装圈梁和调节拉杆.柱与拉杆最好交替安装。
4）安装圈梁和调节拉杆的同时，校正立柱垂直度（沿墙板方向）。柱垂直度用线坠测量，柱垂直度允许偏差为L/100，≤10mm。
4、楼面一字梁系统安装
1）安装顺序：一字梁—→水平支撑—→楼面檩条
2)借助柱上二层调节拉杆基座设置单滑轮，将一字梁吊起至安装位置。一字梁每端用4个镀锌螺栓与柱连接.
3)将水平支撑在地面组对好,呈剪刀状.安装水平支撑。在安装水平支撑时，校正立柱垂直度，方向同上。
4）柱垂直度校正完毕后,将一字梁、水平支撑、调节拉杆上的安装螺栓全部紧固。
安装楼面檩条.楼面檩条均采用镀锌螺栓分别与立柱、檩档连接.
5、走道系统安装
1）安装顺序：走道托架-→转角平台托架—→梯-→栏杆—→走道板
2)将转角平台托架与其下立柱用8个螺栓连接好。
3）将转角平台托架吊起至安装位置。
4）走道托架上端用2个螺栓与柱上角钢托连接，下端用2个自攻钉连接于柱上。
5）转角平台托架的长边与山墙柱和角立柱用3个螺栓连接好。
6）用水平尺在相互垂直的两个方向上找正转角平台托架，紧固螺栓。
7)安装钢梯，钢梯用螺栓2个与转角平台托架连接。利用水平尺在相互垂直的两个方向上,观测梯踏步是否水平。
8）安装钢梯护栏。安装走道护栏时，走道护栏每端通过3个螺栓与走道托架连接.安装走道护栏时,在走台两端拉线，控制护栏的直线性，直线性允许偏差10mm，相邻栏杆接头处错边允许偏差3mm。
9）安装走道板。走道板用4个M5×30自攻钉，固定在走道托架上，走道板与走道板之间间隙为10mm，安装时应保证安装间隙均匀.
6、外墙板安装
1)按照配板图安装外墙板,安装前，用抹布将墙板擦洗干净。
2）外墙板应与铝合金窗框配合安装。装配时，应两人在上往下送，一人在下接。
3)外墙板接缝，应顺水流方向拼接。
4）地梁与墙板间应加装防水槽,并且防水槽两端用玻璃胶封死,以防漏水。
7、窗安装
1）安装顺序：窗台上、下收口—→窗框安装—→窗扇安装—→窗锁钩-→打胶
2）在窗洞口上画出垂直中心线和水平中心线，安装时保证窗框中心线与窗洞口上所画中心线重合。
3）将窗框放于立柱侧槽内,用钢卷尺测量窗框内角对角线长度，使两对角线长度相等。
4）调整窗框使其横平竖直,高低一致,平面一致，窗框与柱接缝均匀。
5）在窗台收口与墙板，窗框接缝处,立柱与窗框接缝处打胶。
6）安装窗扇
7)安装窗锁钩。根据窗扇上锁钩位置，安装窗柜上锁钩，应确保两锁钩位置一致，安装牢固，开关灵活。
8、门安装
1）安装顺序:门边框、门把头—→门头板-→门扇（合页）—→锁具插销—→打胶
2）门边框用6个自攻钉固定在立柱上，门把头用2个自攻钉通过角钢固定在立柱上。
3)门头板嵌在门边框与门把头中间,四周用玻璃胶封死。
4)根据门扇上合页位置安装框上合页,应确保框、扇合页位置一致，上下合页在同一轴线上,框、扇合页不得用反。
5）根据门扇上门锁位置,安装锁扣板，确保门窗上的锁主体舌头与门框上的锁扣板位置吻合，锁舌自由进出.
6）门扇安装前,检查门扇有无破损，翘曲变形，扇框搭接间隙是否合适，有问题时应调整或更换.
9、屋面系统安装
1）安装顺序：尺字架-→水平支撑—→檩条安装—→屋面板—→屋脊瓦—→山墙收边—→打胶。
2）施工方法
①将人字架吊至安装位置,再将屋架翻转180。，使人字架两端底脚螺栓与立柱支托螺栓孔对正,落实人字架，拧紧螺栓.
②在人字架跨中处，用线坠测量人字架垂直度，允许偏差h/250，≤15mm.
③将屋加水平支撑组对成剪刀状，安装人字架水平支撑。
④将檩条安装在檩档上，穿好螺栓，戴好螺帽.
⑤在屋脊上方沿板房长度方向通长拉线，校正屋面直线度，直线度允许偏差15mm。
⑥屋面直线度校正完毕，将水平支撑，檩条安装螺栓全部紧固。
⑦利用屋脊处所设拉线,安装屋面瓦，确保纵横向搭接接缝均匀,呈直线，确保檐口目测呈直线。
⑧屋面瓦与檩条用自攻螺钉连接，排钉图如下所示.
⑨屋脊瓦与屋面瓦间采用拉铆钉连接Φ4×20。屋脊瓦与屋面瓦楞相交处，应制作样板，划线后用铁剪子裁口。如图示，裁口尺寸应与屋面瓦楞大小相配合,避免过大、过小,注意保证脊瓦中心与屋面纵向中心重合。
⑩脊瓦接缝及拉铆钉处用玻璃胶密封.
⑪山墙收边与屋面瓦和山墙板间采用拉铆钉连接，铆钉间距400mm，山墙收边间搭接,应顺水流方向进行。
⑫山墙收边接头处，拉铆钉处应用密封胶密封。
⑬屋面各构件接缝，拉铆钉，自攻钉用玻璃胶密封后，严禁人员在其上行走。
10、木地板安装
1)施工顺序：裁口—→铺板—→钻孔拉铆钉-→打胶
2）施工方法
①用电刨子裁口，尺寸如图所示，口深度允许偏差±0.5mm，口宽度允许偏差±1mm.
②从板房一端向另一端，将木地板铺于楼面檩条上，木地板接缝应与檩条中心重合，其偏差应小于2。0mm。
③用于电钻在木地板上打孔，且穿透钢檩条,木地板与檩条间用M5×25拉铆钉连接。
④木地板排钉图如图所示。
⑤木地板间接缝超2mm时，应用玻璃胶灌缝.
11、内隔墙板安装
1）施工顺序：墙位置放线—→内隔墙上码—→内隔墙—→内隔墙下卡码—→打胶。
2）施工方法
①利用垂线法放出内隔墙板安装位置线。
②内隔墙板上卡码安装。上卡码用自攻钉固定在人字梁下弦上。上卡码与屋架中心位移允许偏差应小2.0mm。
③内隔墙板安装。从墙一侧向另一侧安装内隔墙板，用靠尺板检测内墙板垂直度，直线度及错边量，垂直度允许偏差为L/1000,直线度允许偏差为5mm，板间错边量允许偏差3。0mm.
④对检测合格的内墙板应立即安装下卡码，下卡码用2个水泥钉固定在地面或楼板上。
⑤内隔墙板缝隙用玻璃胶密封。内隔墙板接缝允许偏差3.0mm。
五、工程验收
1、活动板房安装完成后,施工班组应做一次全面自检工作，班组自检应为普检,对自检中发现的问题及时处理.
2、班组自检合格后，填写自检记录，并报主管。
3、主管根据自检情况，组织有关人员进行检查验收。检查验收应是普检与抽检的结合。对检查出的问题，通知班组及时处理。合格后由主管及有关人员签署活动板房验收单,作为班组结算工资，板房安装完工的依据。
4、项目由主管约请用户及有关人员进行甲乙方之间交工验收。对甲方提出的问题，视具体情况分别处理。合格后办理交工验收单。
5、质量检查工作应贯穿于整个生产过程中，各级检查人员应主动工作，超前工作，把质量问题消灭在萌芽状态中。
六、拆除施工工艺
1、拆除施工工序主要流程 施工准备→确定拆除范围→原貌拍照存档→切断原有水电等→施工安全防护→保护性构配件编号拆除、灯具拆除、卫生洁具拆除→室内门窗拆除、木地板拆除→吊顶拆除→电气管线等系统拆除→屋面包边拆除→屋面板拆除→二层隔墙板拆除→屋面型钢大梁拆除→四周二层拉杆拆除→下层扣板拆除→木地板拆除→走廊钢板拆除→下层隔墙拆除→二层楼层型钢梁拆除→四周立柱拆除→清理现场材料→拆除地面。
2、拆除要求
1）拆除工程在开工前，要领会针对该拆除工程特点作相关的技术交底。
2）拆除工程的施工,必须在工程负责人的统一指挥和监督下进行。工程负责人要根据安全技术规程向参加拆除的工作人员进行详细的交底和组织学习、领会安全操作规程。
3)灯具、门窗、五金件在拆除前，先逐层清点统计，并拍照存档。指派专业人员进行拆除，并编号装箱,运至工地仓库存放.在拆除、运输等过程中应采取相应的措施，注意保持构配件的完整性
4）拆除过程中不得破坏原有结构；原有设备拆除要注意保护，对易损设备先将其卸下专门存放保存。
5）拆除过程中，现场照明不得使用被拆除建筑物中的配电线，应另外设置配电线路.
6）即在不影响安全施工的前提下，针对拆除过程中的主要扬尘环节采取湿式作业法，采用喷雾方法来降低粉尘污染。
7）采取必要的施工临时防护或支撑，以保证保留构件的安全和稳定,不得损伤原结构，在正式加固之前对保留构件(梁、板等部位)采用型钢加以支撑。
3、拆除施工开工前准备
1）切断原电源、水源等管线.并利用防护栏杆对活动板房进行封闭式围档。在项目体建立应急救援组织，建立健全安全保障体系,并配备排险、救灾的设备及工具。
2）施工人员进入现场必须戴安全帽，扣紧帽带。高空作业，必须系安全带，安全带应高挂低用，挂点牢靠。施工现场危险区域设置醒目的警示标志，划定的警戒区域，采用标志带或其它材料隔离，并指派专人现场监护等措施。对气割等特殊工程持证上岗,并加强施工人员的安全意识。
3)四周用防护栏杆进行封闭。并派专人在出入口进行值班，严禁无关人员进入施工现场。
4）室内拆除前必须进行核对确认，把施工方案中需拆除的部分，及需保留的部分分别予以标明。标明的部位对承重与非承重、饰面基层与结构等予以明确区别。
5）根据房屋的原始结构，分阶段针对活动板房特点对施工人员作安全、技术交底，明确施工的对象、方法、须保护的对象和安全标准，以加强对施工人员安全教育、提高安全生产自觉性.
4、拆除施工
1)灯具拆除：拆除流程：灯具拍照编号→切断总电源→拆除→灯具编号装箱→保管。
①工具准备：电工钳、螺丝刀、木箱、填充废纸、手推车、活动脚手架。
②拆除前，先派专人，会同甲方等,对灯具进行清点，区分是否需要保存。对需要保存的灯具，拍照编号入册，然后拆除装箱保管，以便修缮时回装。其余灯具拆除后分类存放，及时联系专业单位回收，以免造成环境污染。
③灯具拆除自2层开始向下，每层自一侧向另一侧逐层拆除。
注意事项：
a、拆除前仔细确认电源已切断，并无漏电现象；
b、检查脚手架是否安全牢固；
c、注意特殊灯具的保护，避免损坏；
d、灯具拆除必须轻拿轻放，严禁抛丢,以免灯管破裂，造成环境污染。
2)吊顶顶棚拆除
①准备好拆除工作用的工具式脚手架。
②准备拆除用小锤、錾子、扁铲、装有减震降噪装置的机具等施工工具。
③顶棚拆除工作开始前，有关技术人员对操作工人进行必要的技术交底，使每一工人对施工中出现的问题和应注意的事项有一个充分的了解。 施工人员在顶棚拆除中应遵循自下而上的原则,先拆除饰面板再拆除主次龙骨，最后拆出吊杆、吊件。拆除下来的物料应安全传送下来。严禁拉拽,并在拆除区设置警示标志防止伤人,并且不能猛砸，严禁野蛮施工。
④拆除顶棚的设施要轻拿轻放，及时清运，妥善保存.拆除吊杆、龙骨时应特别注意保护好吊顶内的各种设备，如风扇，灯具，线路等。
⑤拆除后要轻拿轻放，不得乱拆乱扔。如遇顶部设备不稳定或设备固定在龙骨上，应先将设备固定好后再进行拆除。拆除时不要用手中工具乱敲乱砸,以免碰坏设备。拆除时要注意人员安全，指派专业人员进行现场指导。
3）水电等设备及管线的拆除
①摸清原有管线布局、原有设备的性能和具体需要拆除的水电管线、设备及洁具等,作好书面交底记录.设备的拆除注意不要猛打猛敲，注意保护好原有的产品完好.
②在此项工程拆除过程中，选派有丰富施工经验的技术人员和专业操作人员进行本次拆除工程的管理和施工，并安排专业安全员负责施工现场的安全管理工作。
③在拆除工作开始前,先将设备、电气、水暖等与外界联系的地方和可能影响拆除工作安全的所有接口关闭或切断,搭设好拆除施工用的脚手架平台。再将各种设备、管线等接头和连接处用专业工具先拆开。
④在对吊顶内的管线拆除时,待顶棚面层拆除后进行设备、管线拆除，最后进行墙面、门窗、地面的拆除。水电拆除工作要遵循自上而下和先外面后里面的拆除原则。拆除前,要由专业技术人员进行交底；拆除时,要派专业技术人员现场指导,专业技术工人进行操作,以免发生错拆和误拆，造成不必要的损失和麻烦,增加工程成本和工期。
4）卫生洁具、室内门窗及五金件拆除
①卫生洁具拆除前先切断供水，排空管内蓄水，然后拆除。将卫生洁具用工具完整拆除，不能猛砸、敲碎洁具。拆下的卫生洁具人工及时搬运至外面，运至工地仓库保存。
②室内木门窗及小五金件在拆除前，先拍照编号，造册登记并标明部位。选派责任心强的施工人员进行拆除.拆除时必须注意不得重力冲撞、野蛮拆除,造成损坏会变形.拆除下来的门窗用纸板包裹、小五金件装箱后运输封存.
5）墙体拆除：
①拆除工作应由相关专业资质厂家进行，严禁擅自拆除;拆除的另一原则是“先装后拆，后装先拆".活动房内楼层安装电箱时应用木梯子上人,上人到屋面的登高梯子也应用木梯子或者搭临时脚手架上至屋面；将屋面四周包边全部拆除，屋面板按顺序一块一块拆除螺丝，然后再往工具袋或者专用工具箱内放.
②再拆除二层隔墙板，将隔墙板往地上传,以保持二层楼面有足够的拆除空间。
③逐跨拆除屋面型钢大梁后，由拆除人员配合往下传，并运离活动房场地.
④拆除二层四周彩钢板包括拉杆，并清理现场.随后拆除下层扣板。
⑤拆除二层木地板并清理出现场。拆除二层走廊钢板，包括栏杆走廊牛腿拆除。
⑥拆除一层隔墙，再拆除上层楼层梁型钢,并清理出现场。二层型钢梁按顺序拆除，四周立柱包括彩钢板按顺序一间间拆除.
⑦以上按顺序全部拆除后，把所有彩板房材料清理出工地,重建的活动房材料必须重新进场，且必须经过层层验收和把关后方可使用。
6)地板、地面拆除
①地面拆除前，对工人进行技术交底,准备好拆除用的施工工具.
②木地板拆除：准备好拆除用的施工工具，由一端向另一端推进，拆除后的木料用绑扎带或铁丝扎捆，随拆随运至底层堆场。拆除及运输过程中,注意人身安全,避免被铁钉扎伤。
③地砖拆除时用切割机先沿每块砖的边缘轻轻的切割后，用扁錾和小手锤逐一拆除。
④砂浆、混凝土用电镐打掉。
⑤拆除地面时禁止猛砸和不安全操作。
⑥在地面拆除时要安排专职安全员和机械管理员进行跟班作业，安排专门的电工进行跟班作业。
七、人员安全作业
1、从事高处作业人员患有心脏病、高血压、精神病、癫痫病者不准从事高空作业。
2、高处作业操作人员要系安全带.高处作业工具要放平稳，不可放置在临边、凡有坠落可能的，要及时撤出或固定以防跌落伤人。
3、发现安全设施有缺陷或隐患，应及时报告处理,对危及人身安全的,必须停止施工,消险后再进行高处作业.
4、任何人不允许移动和擅自拆除安全标志，确实因工作需要须经工长批准后移动和拆除，之后重新安装好。
5、梯子不得缺档，不得垫高使用，横档间距以30mm为宜，使用时上端要扎牢，下端采取防滑措施，禁止二人同在梯上作业，如接长使用,应绑扎牢固。在通道处使用梯子，应有人监护或设置围栏。
八、安全用电施工措施
1、建立现场临时用电检查制度，按现场临时用电管理规定对现场的各种线路和设施进行定期检查和不定期抽查，并将检查、抽查记录存档。
2、临时配电线路必须按规范架设,架空线必须采用绝缘导线，不得采用塑胶软线，不得成束架空敷设，也不得沿地面明敷设.
3、施工机具、车辆及人员，应与内、外电线路保持安全距离。达不到规范规定的最小距离时，必须采用可靠的防护措施。
4、配电系统必须实行分级配电.现场内所有电闸箱的内部设置必须符合有关规定，箱内电器必须可靠、完好，其选型、定值要符合有关规定，开关电器应标明用途。电闸箱内电器系统须统一式样、统一配制，箱体统一刷涂桔黄色,并按规定设置围拦和防护棚，流动箱与上一级电闸箱的联接，采用外插联接方式.
5、独立的配电系统必须按部颁标准采用三相五线制的接零保护系统，非独立系统可根据现场的实际情况采取相应的接零或接地保护方式。各种电气设备和电力施工机械的金属外壳、金属支架和底座必须按规定采取可靠的接零或接地保护。
6、在采用接地和接零保护方式的同时，必须设两级漏电保护装置，实行分级保护，形成完整的保护系统。漏电保护装置的选择应符合规定.
7、手动工具的使用应符合国家标准的有关规定。工具的电源线、插头和插座应完好，电源线不得任意接长和调换，工具的外绝缘应完好无损,维修和保管应由专人负责。
8、施工现场的临时照明一般采用220V电源照明,结构施工时，应在模板施工中预埋线管，临时照明和动力电源应穿管布线，必须按规定装设灯具，并在电源一侧加装漏电保护器。
九、防火措施
1、认真贯彻执行国家和企业有关消防法规、规章和消防技术规范。
2、 消防安全制度
1）成立防火领导小组，负责订立施工现场消防安全规章制度,组织现场消防工作的实施。由项目经理担任领导小组组长，小组成员由项目部管理人员兼任.
2）消防工作实行“预防为主，预消结合”的方针。
十、安全措施
1、进入施工现场员工应穿着统一规定的工作服，配戴安全帽。
2、作业时员工应穿绝缘鞋、衣、手套、鞋要保持干燥.
3、电动工具要使用电缆盘，要有漏电保护器或接地措施，并按规定定期检测。
4、高空作业要系安全带。
5、定期为登高作业人员体检，有不宜登高作业病史者应禁止登高作业。
6、经常检查电动工具,电缆，电线有无破皮漏电现象,发现问题及时处理。
7、高处作业时应配戴工具袋，防止构件坠落伤人。
8、登高用脚手架应搭设合理，牢靠,不摇不晃.
9、一般工种不得顶替特殊工种作业，起重工、电工、电焊工要持特殊工种操作证上岗.
10、结合具体工程情况，制定每个工程的防火、防盗安全措施。
11、每天出工前，班长组织召开班前会讲安全,讲质量,讲进度要求，并做好记录,主管应定期参加会议。
12、每天工完料净,场地清,灭绝火源，切断电源。
13、施工区周围应设立围栏,挂警告牌，并派专人监护，严禁无关人员进入或逗留。
十一、文明施工
1、配电箱，材料等摆放位置应符合施工作业总平面图要求.
2、员工使用的生活用品，行李摆放要统一、合理.
3、材料进场后，应按规格、型号分类存放,并且应用木方垫起100mm以上，码放整齐。严禁乱堆、乱放,严禁与腐蚀性物质接触，并有防雨措施.
4、人字架、一字梁、柱、檩条应按照与板房长度方向相垂直的方向摆放整齐，做到“一条线、一头齐”。
5、构件堆放应符合其设计受力情况，如屋架，窗、门要竖立堆放.
6、木地板、窗、门等物件应用苫布盖好，防止雨淋。
7、五金件、玻璃胶、小型工器具不得乱扔,乱放，应分类存放在小件箱中，并且有防雨措施。
8、施工垃圾（如聚苯乙烯碎屑，木刨花等），每天完工清理干净，统一打包倾倒.
9、完工后退厂前，将剩余材料清理退库。
十二、安全隐患应急预案
1、生产安全事故应急救援组织由公司经理做为第一责任人负总责,公司副总经理负责组织应急救援协调指挥工作。
2、公司成立以经理任组长，项目部成员为组员的生产安全事故应急救援领导小组，负责施工场地范围内重大事故的应急救援协调指挥工作.
3、现场应急救援小组职责：生产现场发生重大事故后，应立即组织人员抢救，同时以最快的方式报告公司应急救援机构,如发生人员伤亡或火警等，根据事故严重程度,必要时应分别第一时间直接打电话报120急救中心和119报火警救助。
