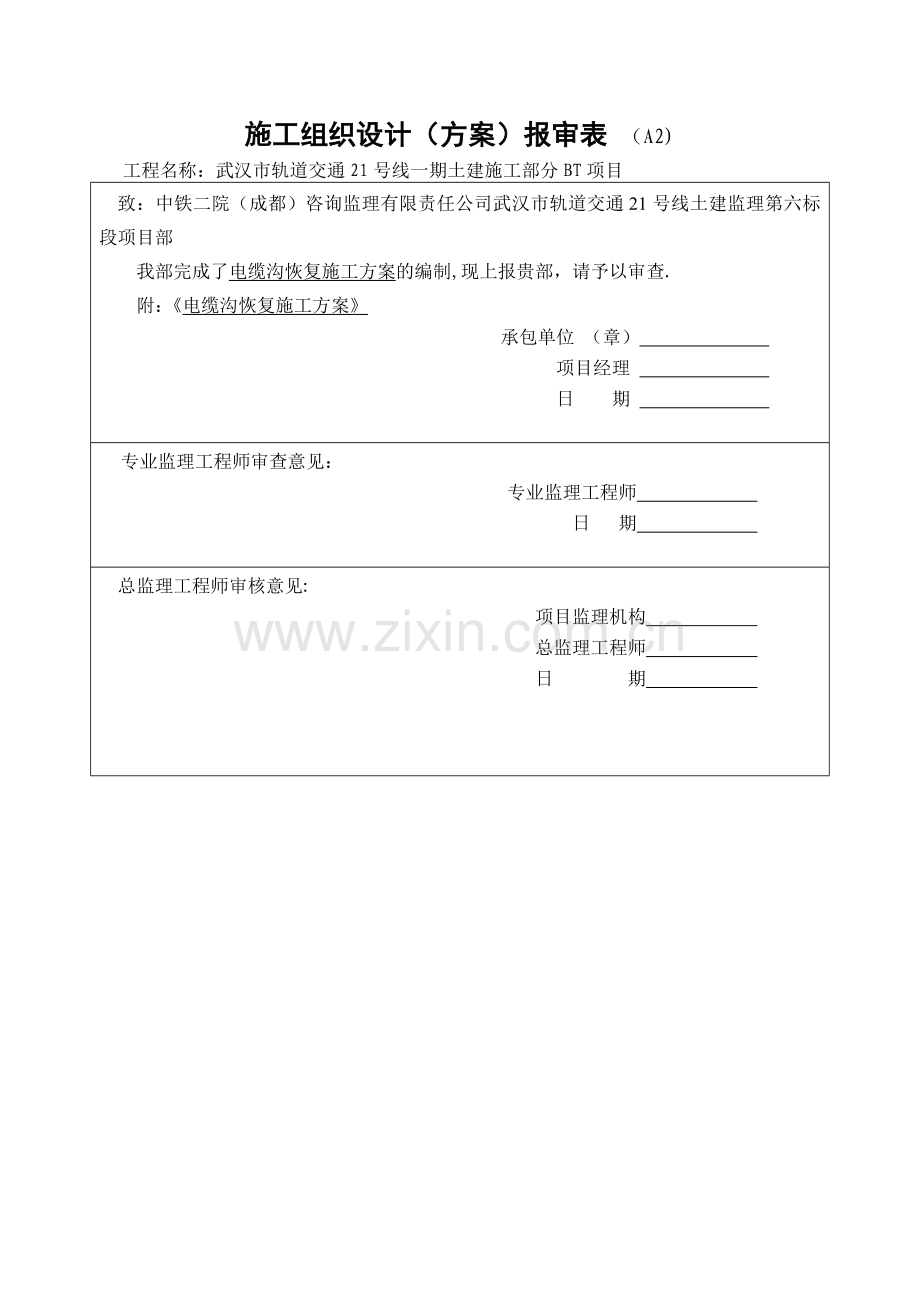

1、施工组织设计(方案)报审表 (A2)工程名称:武汉市轨道交通21号线一期土建施工部分BT项目 致:中铁二院(成都)咨询监理有限责任公司武汉市轨道交通21号线土建监理第六标段项目部我部完成了电缆沟恢复施工方案的编制,现上报贵部,请予以审查.附:电缆沟恢复施工方案承包单位 (章) 项目经理 日 期 专业监理工程师审查意见: 专业监理工程师 日 期 总监理工程师审核意见: 项目监理机构 总监理工程师 日 期 武汉市轨道交通21号线一期土建施工部分BT工程三标段电缆沟恢复施工方案批准: 审核: 复核: 编制: 中国水利水电第七工程局有限公司中水电七局(武汉)建设有限公司第一项目经理部2016年11月目
2、 录1。工程概况12。编制依据与原则12.1编制依据12.2编制原则13.电缆沟范围24.电缆沟现状25.施工方法25.1电缆沟内部清理及防渗堵漏25。2电缆桥架修复、更换及防腐35。3电缆的清理、修复、整理及上架35。4电缆沟盖板恢复36.安全保证措施47.应急响应措施及汇报程序47。1。应急响应措施57。2。突发情况的应急和抢险措施57。3。应急汇报程序5武汉市轨道交通21号线一期土建施工部分BT项目三标段 管线坑探施工方案电缆沟恢复施工方案1.工程概况本标(对应监理标段6标)隶属于武汉市轨道交通21号线一期土建施工部分BT项目第三标段,工程任务为2站3区间,即:军民村站武生站高架区间,武
3、生站车站、武生站平江路站高架区间、平江路站车站、平江路站阳逻开发区站高架区间.正线全长5.62km,均为高架区间,车站均为高架车站,单个车站长142.8m。2.编制依据与原则2.1编制依据1)现场踏勘调查所获得的交通状况及施工环境等调查资料。2)国家颁布的质量管理体系、环境管理体系、职业安全健康管理体系标准,我单位质量、环境及职业安全健康管理手册、程序文件及其支持性文件;3)本公司现拥有的技术能力、机械设备、施工管理水平以及多年工程建设的宝贵经验。4)(2014版)武汉市建设工程安全文明施工标准化指导手册;5)中电建武汉建设管理有限公司标准化建设指南2015版;6)电缆及其附件实用手册;7)国
4、家、湖北省及武汉市现行的文明施工规定;8)其他相关规程、规范及地方性法规等。2.2编制原则1)在熟悉施工现场环境条件及现场管线调查的情况下,采用合理、经济、适用可行的施工方案;2)施工进度、劳力资源等安排均衡、高效;3)严格贯彻“安全第一的原则;4)保护环境、文明施工。3。电缆沟范围本工程范围内的电缆沟清理主要是指10kv电缆沟。电缆沟清理范围为军民村站阳逻开发区站。4。电缆沟现状电缆沟是一个封闭的环境,由于雨水冲刷泥土流入沟道内,使得电缆沟道内淤泥、碎石及其他腐蚀电缆支架的杂物流入电缆沟道内。由于地下布置管道腐蚀破损沟内排水不畅导致电缆沟内积水较为严重.有些电缆沟盖板损坏或掉落的部位,需要对
5、其进行处理或修复。5。施工方法根据现场实际的施工条件,由于施工工作面狭窄及电缆沟内管线分布,采用人工进行清理施工,清理出的淤泥及其他杂物由装载机运送至指定堆放处.有积水的部位需要先用水泵进行抽排水,然后由人工使用铁锹等辅助工具进行淤泥及杂物清理。盖板掉落的部位采用挖机吊出,人工辅助盖上。5.1电缆沟内部清理及防渗堵漏 5.1.1电缆沟清理对电缆沟内部进行认真检查,对有污水、垃圾及淤泥的地方进行彻底清除以保持沟内的清洁、干燥、无污物等,清理完杂物必须放在指定的地方,不得随意丢弃。 5。1.2防渗堵漏 在清理过程中发现的渗点漏点根据其渗漏的现状分析其渗漏可能的原因找出漏点、漏处并立即采取相应的防渗
6、堵漏措施彻底解决电缆沟的渗漏问题。同时采用相应措施恢复电缆沟排水系统的正常运行。 5.2电缆桥架修复、更换及防腐 5。2。1桥架修复、更换拆除已损坏的桥架更换新桥架由专业焊工进行割除、制作及安装. 5.2.2桥架防腐表面采用砂轮机除锈,除锈等级达到ST3级合格后涂氯化橡胶防腐漆。 5。3电缆的清理、修复、整理及上架 (1)在电缆沟清理及防渗堵漏的同时对需要拆除、更换的电缆采取相应的拆除、更换措施. (3)精心组织、合理安排、做到标记准确、专人记录和登记。 (4)禁止整体抽除以免影响或损坏其它电缆或设备。 (5)对废弃的电缆移出并按权属单位要求进行处置。 (6)对电缆未上架或滑落的部位,人工把电
7、缆固定到桥架上.并注意电缆与桥架的接触处处理措施。5。4电缆沟盖板恢复5。4。1盖板清理(1)对盖板损坏的部位,用人工配合挖机吊出,把清理出的损坏的盖板由装载机运送至指定堆放处,严禁随意丢弃.(2)对掉入沟内的盖板,用人工配合挖机吊出。5.4.2盖板恢复原来完好的盖板,可以直接盖在原来的电缆沟位置,无需更换。对于损坏的盖板需要用新的盖板来替换。新盖板由专业的生产厂家生产提供,生产出来的新盖板要与原有的盖板尺寸、样式保持一致。6.安全保证措施1)进行清理作业施工必须有项目部管理人员旁站监督,遇特殊情况及时上报。2)施工人员要带好防护设施,带好防电胶手套、防电水鞋等防护设施。3)清理施工时,应根据
8、工作面大小合理安排施工人数,人与人之间应保持安全距离,防止镐头、铁锨等伤人事故的发生。4)电缆沟清淤时避免使用铁锹等锋利的硬物,以免割损电缆。5)电缆沟清理过程中,做好临边防护,以防行人掉入.6)施工中发现管线现状与交底内容不符合或出现直接危及管线安全等异常情况时,立即通知建设单位和有关管线单位到场研究,商议补救措施,在未作出统一结论前,不得擅自处理或继续施工.7)若发生管线损坏事故,在24小时内报上级部门和建设单位,特殊管线立即上报,并立即通知有关管线单位抢修,积极组织力量协助抢修工作。8)人为原因造成地下管线损坏事故,要认真吸取教训,并按照“四不放过”的原则进行处理。7。应急响应措施及汇报
9、程序清淤施工中,管线存在被破坏的风险,我部成立专项应急小组,对整个过程进行监督和控制。我部成立专项应急小组及抢险组,对整个过程进行监督和控制.(1)应急小组:组长:付祖俊 副组长:张可 成员: 张贝 郗成(2)抢险组:组长:龚德军 副组长:邱涛 成员:施工队成立五名抢险组成员。7.1.应急响应措施1)施工前做好管线及施工环境调查,出现问题时立即分析出事故原因,并根据原因进行处理。2)事故第一现场人员应立即报告应急指挥小组,并停止施工。3)项目部接到报告后,应立即指令全体成员在第一时间赶赴现场,了解和掌握事故情况,开展抢救并对现场破坏的管线进行保护。4)现场协调员对事故进行原因分析,制定相应的整
10、改措施,认真填写事故报告和相关处理报告,并上报公司及上级机关。7.2。突发情况的应急和抢险措施当发生管线破坏时,应立即通知监理工程师、管线权属管理单位及时到现场进行抢修。应及时撤离现场的施工人员。并在第一时间与消防、管线甲方取得联系,在最快时间内有效地控制事故的扩大。项目部安全委员会组织人员疏散和控制事故发生点的其他人员进入.待破坏管线修复后再恢复施工.7.3。应急汇报程序1)发生管线事故时,发现人员应立即阻止现场施工,并立即向所在工区负责人和项目部值班人员报告。值班人员根据发生的事故进行相应的汇报,同时向项目部应急响应指挥小组组长进行汇报。2)应急小组在接到通知后及时向相关权属单位及安全监督部门进行汇报,3)在事故处理完毕后,项目部将配合相关权属单位调查鉴定就事故进行调查处理。4)应急联络响应事故发现人:立即报告值班人员或班长。值班人员或班长:立即报告项目部应急响应小组成员和组长。应急小组:组长接到汇报情况后,根据事态严重性立即向相关权属单位汇报实施处理措施。6中国水利水电第七工程局有限公司中水电七局(武汉)建设有限公司第一项目经理部
