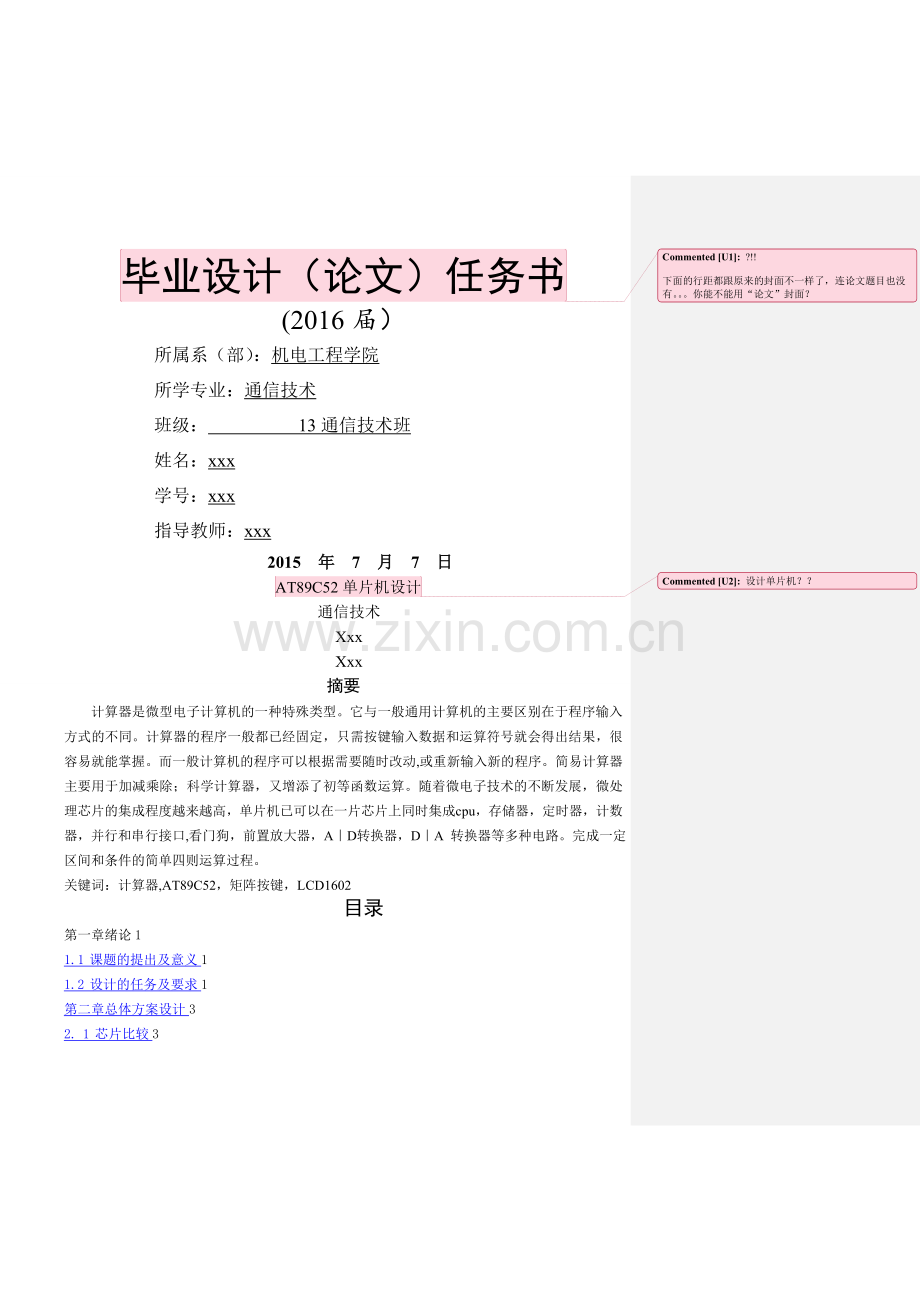

毕业设计（论文）任务书?!下面的行距都跟原来的封面不一样了，连论文题目也没有。你能不能用“论文”封面？(2016届）所属系（部）：机电工程学院所学专业：通信技术班级： 13通信技术班姓名：xxx学号：xxx指导教师：xxx2015 年 7 月 7 日AT89C52单片机设计设计单片机？通信技术XxxXxx摘要计算器是微型电子计算机的一种特殊类型。它与一般通用计算机的主要区别在于程序输入方式的不同。计算器的程序一般都已经固定，只需按键输入数据和运算符号就会得出结果，很容易就能掌握。而一般计算机的程序可以根据需要随时改动,或重新输入新的程序。简易计算器主要用于加减乘除；科学计算器，又增添了初等函数运算。随着微电子技术的不断发展，微处理芯片的集成程度越来越高，单片机已可以在一片芯片上同时集成cpu，存储器，定时器，计数器，并行和串行接口,看门狗，前置放大器，AD转换器，DA 转换器等多种电路。完成一定区间和条件的简单四则运算过程。关键词：计算器,AT89C52，矩阵按键，LCD1602目录第一章绪论11.1 课题的提出及意义11.2 设计的任务及要求1第二章总体方案设计32. 1 芯片比较32。1。1 单片机选择32.1。2 显示器的选择32。1。3 按键部分的选择42.2总体设计及系统原理4第三章单片机硬件设计63.1 单片机部分63。1。1 单片机发展历史63。1。2 单片机发展趋势63.1。3 计算器系统现状73。1。4 AT89C52系列单片机简介83。 2 矩阵按键部分163。 3 液晶显示器部分18第四章单片机软件设计254。1主程序设计254.2 键扫程序设计254.3 算术运算程序设计264。4 显示程序设计27第五章单片机安装、调试295.1 软件仿真295.2 安装步骤305.2.1 检查元件的好坏305。2。2 放置、焊接各元件305。3调试345.3.1 硬件调试345.3。2 软件调试34结束语35致谢36参考文献3730第一章绪论1。1 课题的提出及意义随着社会的发展，科学的进步,人们的生活水平在逐步地提高，尤其是微电子技术的发展犹如雨后春笋般的变化。计算器在人们的日常中是比较常见的电子产品之一，如何使计算器技术更加的成熟,充分利用已有的软件和硬件条件，设计出更出色的计算器,使其更好地为各个行业服务，成了如今电子领域重要的研究课题。现在人们的日常生活中已经离不开计算器了,社会的各个角落都有它。因此设计一款简单实用的计算器会有很大的实际意义。本设计在进一步掌握单片机理论知识,理解嵌入式单片机系统的硬软件设计,加强对实际应用系统设计的能力。通过本设计的学习，使我掌握单片机程序设计和微机接口应用的基本方法，并能综合运用本科阶段所学软、硬件知识分析实际问题，提高解决毕业设计实际问题的能力你的本设计不就是“毕业设计”吗？怎么本设计去提高解决毕业设计的能力？,为单片机应用和开发打下良好的基础。对字符液晶显示模块的工作原理，如初始化、清屏、显示、调用及外特性有较清楚的认识，并会使用LCD(液晶显示模块）实现计算结果的显示；掌握液晶显示模块的驱动和编程，设计LCD和单片机的接口电路，以及利用单片机对液晶显示模块的驱动和操作；在充分分析内部逻辑的概念,进行软件和调试，学会使用，并能够以其为平台设计出具有四则运算能力简易计算器的硬件电路和软件程序。这些要不放在论文最后总结那里。这一节讲的是“计算器”本身的意义，不是做这个对你的意义。1.2 设计的任务及要求目的：通过本次工程实践，运用智能化测量控制仪表原理与设计、MCS-51系列单片微型计算机及其应用所学知识及查阅相关资料，完成简易计算器的设计，达到理论知识与实践更好结合、提高综合运用所学知识和设计能力的目的。通过本次设计训练,可以使我们在基本思路和基本方法上对基于MCS51单片机的嵌入式系统设计有一个比较感性的认识,并具备一定程度的设计能力。逻辑不对吗？不是先理论设计好了，再实践的吗？上面那段都实践完了，这里才理论设计？要求：使用硬件:MCS-51单片机,中央处理器，数据存储器(RAM），程序存储器（ROM)等。使用软件：电子绘图软件Protel。（1)通过网络及各种相关书籍查找相关信息，确定使用的元器件。（2）以MCS51单片机为核心，开发一个完整的系统,包括硬件设计和软件的编程。（3)使用Protel软件，绘制原理图、PCB,并进行元器件安装、焊接及调试检测达到预期的目的。矩阵按键输入、LCD1602液晶显示，构成一套可以运算两个数之间的加减乘除的设计。最大运算是：9999*9999，可以运算负数。第二章总体方案设计2。 1 芯片比较2.1。1 单片机选择AT89C52是美国ATMEL公司生产的低电压,高性能CMOS8位单片机，片内含8Kbytes的可反复擦写的只读程序存储器(PEROM）和256bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，与标准MCS51指令系统及8052产品引脚兼容，片内置通用8位中央处理器（CPU）和FLASH存储单元，功能强大AT89C52单片机适用于许多较为复杂控制应用场合。AT89C52有40个引脚,32个外部双向输入/输出(I/O)端口,同时内含2个外中断口,3个16位可编程定时计数器,2个全双工串行通信口，2 个读写口线,AT89C52可以按照常规方法进行编程，也可以在线编程。其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的 Flash存储器可有效地降低开发成本.AT89C52有PDIP、PQFP/TQFP及PLCC等三种封装形式，以适应不同产品的需求.2。1.2显示器的选择在单片机应用系统中，使用的显示器主要有LED（发光二极管显示器）、LCD液晶显示.方案一：使用8位LED数码管来显示，LED显示器是由发光二极管显示字段组成的显示器件,在单片机应用系统中通常使用的是七段LED，这种显示器有共阴极和共阳极两种,它具有成本低廉、配置灵活和单片机接口方便等特点。方案二:使用液晶显示器来显示。液晶是介于固态和液态间的有机化合物,将其加热会变成透明液态，冷却后变成结晶的浑浊固态.在电机的作用下,产生冷热变化，从而影响它的透光性，来达到显示的目的。LCD还具有以下优点：(1）低压、微功耗；（2)显示信息量大；（3）长寿命；（4）无辐射、无污染。选择液晶显示屏。为了适应本课题的需要，本设计采用液晶显示屏LCD1602进行显示。2.1。3按键部分的选择根据操作需要和毕业设计需要,按键部分采用44 行列式键盘，分别设定数字键和功能键.2。2总体设计及系统原理大致原理图如图2.2。1所示:这里是总体设计方案，应该放的是系统的原理框图，不是整体电路图。总的电路图都全搞好了，后面的章节你打算讲什么？另外，这个图也太太模糊了吧？根本看不清楚，打印出来就更不知道是什么图2。2.1 原理图总的电路设计方案以单片机 AT89S52 来作为核心元器件，外围采用44 行列式键盘作为输入，采用lcd1602 液晶显示来做输出。这里重点介绍液晶输出，它是一个双行显示的液晶显示器，其采用标准的16 脚接口。1。 vssVss 为地电源；2. vdd Vdd后面的自己改。接5v 正电源;3。 vo 为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高会产生影子，使用时可以通过一个10k 的电位器调整对比度；4. rs 为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器;5。 rw 为读写信号线，高电平时选择读操作，低电平时选择写操作.当rs和rw 共同为低电平时可以写入指令或者显示地址，当rs 为低电平rw 为高电平时可以读忙信号，当rs 为高点平rw 为低电平时可以写入数据.6。 e 端为使能端,当e 端由高电平跳变成低电平时,液晶模块执行命令；7. 714 d0d7 为8 位双向数据线；8。 1516 分别为背光灯正负极，A 接正极，K 接负极。第三章单片机说真的你要设计一块新型“单片机”吗？如果你说的是设计8952，小心别人告你侵权呢硬件设计3.1 单片机部分目前，52系列单片机在我国的各行各业得到了广泛应用，各大专业院校、职业培训学校,均开设了单片机原理与应用方面的课程，这是一门技术性和实践性很强的学科，必须通过一系列的软硬件实验、理论联系实际，才能学好、学懂,取得较好的学习效果。后面两节都删了，这部分也没什么用了。都不要了。3.1。1 单片机发展历史单片机(Microcontrollers）诞生于1971年，经历了SCM、MCU、SoC三大阶段，早期的SCM单片机都是8位或4位的。其中最成功的是INTEL的8051，此后在8051上发展出了MCS51系列MCU系统。基于这一系统的单片机系统直到现在还在广泛使用.随着工业控制领域要求的提高,开始出现了16位单片机，但因为性价比不理想并未得到很广泛的应用。90年代后随着消费电子产品大发展，单片机技术得到了巨大提高。随着INTEL i960系列特别是后来的ARM系列的广泛应用,32位单片机迅速取代16位单片机的高端地位，并且进入主流市场。而传统的8位单片机的性能也得到了飞速提高，处理能力比起80年代提高了数百倍.高端的32位Soc单片机主频已经超过300MHz,性能直追90年代中期的专用处理器,而普通的型号出厂价格跌落至1美元，最高端的型号也只有10美元。当代单片机系统已经不再只在裸机环境下开发和使用，大量专用的嵌入式操作系统被广泛应用在全系列的单片机上.而在作为掌上电脑和手机核心处理的高端单片机甚至可以直接使用专用的Windows和Linux操作系统。3。1。2 单片机发展趋势单片机的发展趋势:低功耗CMOS化；微型单片化；主流与多品种共存；单片机从8位、16位到32位,数不胜数，应有尽有，有与主流C51系列兼容的,也有不兼容的，但它们各具特色,互成互补，为单片机的应用提供广阔的天地。纵观单片机的发展历程，可以发现单片机的发展趋势大致有:1、低功耗CMOS化MCS-51系列的8051推出时的功耗达630mW，而现在的单片机普遍都在100mW左右，随着对单片机功耗的要求越来越低，现在的各个单片机制造商基本都采用了CMOS(互补金属氧化物半导体工艺）.像80C51就采用了HMOS(即高密度金属氧化物半导体工艺）和CHMOS（互补高密度金属氧化物半导体工艺)。CMOS虽然功耗较低，但由于其物理特征决定了其工作速度不够高，而CHMOS则具备了高速和低功耗的特点，这些特征，更适合于在要求低功耗象电池供电的应用场合.所以这种工艺将是今后一段时期内单片机发展的主要途径。2、微型单片化现在常规的单片机普遍都是将中央处理器（CPU)、随机存取数据存储（RAM）、只读程序存储器（ROM）、并行和串行通信接口、中断系统、定时电路、时钟电路集成在一块单一的芯片上，增强型的单片机集成了如A/D转换器、PMW（脉宽调制电路）、WDT(看门狗），有些单片机将LCD(液晶)驱动电路都集成在单一的芯片上，这样单片机包含的单元电路就更多,功能就更强大。甚至单片机厂商还可以根据用户的要求量身定做，制造出具有自己特色的单片机芯片。此外，现在的产品普遍要求体积小、重量轻,这就要求单片机除了功能强和功耗低外，还要求其体积要小.现在的许多单片机都具有多种封装形式，其中SMD（表面封装)越来越受欢迎，使得由单片机构成的系统正朝微型化方向发展。3、主流与多品种共存现在虽然单片机的品种繁多，各具特色,但仍是以80C51为核心的单片机占主流,兼容其结构和指令系统的有PHILIPS公司的产品,ATMEL公司的产品和中国台湾的Winbond系列单片机.因此以80C51为核心的单片机占据了半壁江山。而Microchip公司的PIC精简指令集(RISC)也有着强劲的发展势头，中国台湾的HOLTEK公司近年的单片机产量与日俱增，以其价低质优的优势，占据一定的市场份额。此外还有MOTOROLA公司的产品，日本几大公司的专用单片机.在一定的时期内，这种形势将得以延续，将不存在某个单片机一统天下的垄断局面，走的是依存互补,相辅相成、共同发展的道路.这两节都不要。单片机怎么发展跟你这个系统基本没什么关系。你都选好了用哪种单片机了，没什么好说的。3.1。3 计算器系统现状此标题去掉，下面两段的内容作为第三章的开头。加上“3.1 单片机最小系统”一节计算器一般由运算器、控制器、存储器、键盘、显示器、电源和一些可选外围设备及电子配件通过人工或机器设备组成。低档计算器的运算器、控制器由数字逻辑电路实现简单的串行运算，其随机存储器只有一、二个单元，供累加存储用.高档计算器由微处理器和只读存储器实现各种复杂的运算程序，有较多的随机存储单元以存放输入程序和数据.键盘是计算器的输入部件,一般采用接触式或传感式。为减小计算器的尺寸,一键常常有多种功能。显示器是计算器的输出部件,有发光二极管显示器和液晶显示器等。除显示计算结果外，还常有溢出指示、错误指示等。计算器电源采用交流转换器或电池，电池可用交流转换器或太阳能转换器再充电.为节省电能,计算器都采用CMOS工艺制作的大规模集成电路(见互补金属氧化物-半导体集成电路)，并在内部装有定时不操作自动断电电路。计算器可选用的外围设备有微型打印机、盒式磁带机和磁卡机等.本计算器是以MCS51系列单片机AT89C52为核心构成的简易计算器系统.该系统通过单片机控制,实现对4*4键盘扫描进行实时的按键检测，并把检测数据存储下来。整个计算器系统的工作过程为：首先存储单元初始化，显示初始值和键盘扫描,判断按键位置,查表得出按键值,单片机则对数据进行储存与相应处理转换，之后送入LED显示器动态显示。整个系统可分为两个主要功能模块：功能模块一，实时键盘扫描；功能模块二，数据1602显示。3。1。4 AT89C52系列单片机简介你这是单片机教材吗？你都用了8页纸来说单片机了，加上前面那页9页！这根本就是把单片机那本书的第一章粘贴上去吧？！全部删掉，51单片机是谁都知道是啥的东西，根本不需要你来给大家介绍。你如要介绍单片机，就简单点说说单片机的结构，重点放在单片机的最小系统，幅面一页纸以内，加上图，最多不能超过1页半纸。把单片机的内容全放在“3.1 单片机最小系统”一节中。AT89C52单片机的硬件结构如图3-1所示，为AT89C52的硬件结构图。AT89C52单片机的内部结构与MCS51系列单片机的构成基本相同。CPU是由运算器和控制器所构成的。运算器主要用来对操作数进行算术、逻辑运算和位操作的。控制器是单片机的指挥控制部件,主要任务的识别指令，并根据指令的性质控制单片机各功能部件，从而保证单片机各部分能自动而协调地工作。它的程序存储器为8K字节可重擦写Flash闪速存储器，闪烁存储器允许在线+5V电擦除、电写入或使用编程器对其重复编程。数据存储器比51系列的单片机相比大了许多为256字节RAM。AT89C52单片机的指令系统和引脚功能与MCS-51的完全兼容。单片机AT89C52结构框图如图3。1.1所示.小四号不过反正可能要删了，后面的单片机部分有问题我就不标注了FLASHCPU串行通讯口RAM输入输出接口计数器定时器时钟图3.1。1 单片机AT89C52结构框图主要性能参数 8K字节可重擦写Flash闪速存储器 1000次可擦写周期 全静态操作：0Hz24MHz 三级加密程序存储器 2568字节内部RAM 32个可编程I/O口线 3个16位定时/计数器 8个中断源 可编程串行UART通道 低功耗空闲和掉电模式AT89C52外部引脚图如图图3。1.2所示：图3.1.2 AT89C52外部引脚图AT89C52管脚说明VCC:电源GND:接地P0口：P0口是一个8位漏级开路的双向I/O口。作为输出口，每位能驱动8个TTL逻辑电平.对P0口端口写”1”时，引脚作高阻抗输入。当访问外部程序和数据存储器时,P0口也被作为低8位地址/数据复用。在这种模式下,P0具有内部上拉电阻。在flash编程时，P0口也用来接受指令字节：在程序效验时,输出指令字节。程序效验时,需要外部上拉电阻。P1口：P1口是一个具有内部上拉电阻的8位是双向I/O口，P1的输出缓冲级可驱动（吸收或输出电流)4个TTL逻辑电平。对P1口写”1”时,内部上拉电阻的原因，将输出电流ILL。此外，与AT89C51不同之处是，P1.0和P1.1还可分别作为定时/计数器2的外部计数输入(P1。0/T2）和输出（P1。1/T2EX），具体如表3。1.1所示.表3.1。1 P1。0和P1。1的第二功能引脚号功能特性P1.0T2（定时/计数器2外部计数脉冲输入），时钟输出P1.1T2EX定时/计数2捕获/重装载触发和方向控制在Flash编程和校验时，P1口接收低8位地址字节。P2口：P2口是一个具有内部上拉电阻的8位双向I/O口，P2输出缓冲级可驱动吸收或输出电流4个TTL逻辑电平。对P2口写”1”时，通过内部上拉电阻把端口拉高,此时可以作为输入口使用。作为输入使用时,被外部拉低的引脚由于内部电阻的原因，将输出电流ILL。在访问外部好曾许存储器或用16位地址读取外部数据存储器时,P2口送出高8位地址.在这种应用中，P2口使用很强的内部上拉发送1.在使用8位地址访问外部数据存储器时，P2口输出P2锁存器的内容。在Flash编程和校验时,P2口接收低8位地址字节和一些控制信号。P3口：P3口是一个具有内部上拉电阻的8位双向I/O口，P3输出缓冲级可驱动(吸收或输出电流）4个TTL逻辑电平。对P3口写”1”时，内部上拉电阻把端口拉高，此时可以作为输入端口使用.作为输入使用时，被外部拉低的引脚由于内部电阻的原因，将输出电流ILL.P3口除了作为一般、的I/O口线外，更重要的是它的第二功能,如表3。1.2所示：表 3.1。2 P3口引脚第二功能引脚号第二功能P3.0RXD（串行输入）P3。1TXD（串行输出）P3。2INT0（外部中断0）P3。3INT1(外部中断1)P3。4T0(定时器0外部输入)P3。5T1（定时器1外部输入）P3。6WR（外部数据存储器写选通）P3.7RD（外部数据存储器读选通)在Flash编程和校验时,P3口也接收一些控制信号。RST：复位输入。晶振工作时，RST脚持续2个机器周期以高电平将使用单片机复位。ALE/：地址锁存器控制信号（ALE）是访问外部程序存储器时，锁存低8位地址的输出脉冲。在Flash编程时,此引脚（)也使用作编程输入脉冲.在一般情况下，ALE以晶振六分之一的固定频率输出脉冲，可用来作为外部定时器或时钟使用.然而，特别强调,在每次访问外部数据存储器时，ALE脉冲将会跳过。如果需要，通过将地址为8EH的SFR的第0位置”1”，ALE操作无效。这一位置1”，ALE仅在执行MOVX或MOVC指令时有效。否则，ALE将被微弱拉高。这个ALE使能标志位的设置对微控制器处于外部执行模式下无效。：外部程序储存器选通信号()是外部程序存储器选通信号.当AT89C52从外部程序存储器执行外部代码时，在每个机器周期被激活两次,而在访问外部数据储存器时,将不被激活.：访问外部程序存储器控制信号。为使能从0000H-FFFFH的外部程序存储器读取指令，端必须保持低电平（接地)。为了执行内部程序指令，应该接VCC.在flash编程期间,也接受12伏VPP电压。XTA L1：振荡器反相放大器及内部时钟发生器的输入端。XTA L2:振荡器反相放大器的输出端。存储器结构MCS-51器件有单独的程序存储器和数据存储器.外部程序存储器和数据存储器都可以64K寻址。1。 程序存储器如果EA引脚接地，程序读取只从外部存储器开始。对于89C52，如果EA接VCC,程序先从内部存储器（地址为0000H1FFFFH)开始，接着从外部寻址,寻址范围为：2000HFFFFH。2. 数据存储器AT89C52有256字节RAM。高128字节与特殊功能寄存器重叠。也就是说高128字节与特殊功能寄存器有相同的地址，而物理上是分开的.当一条指令访问高于7FH的地址时,寻址方式决定CPU访问高字节RAM还是特殊功能寄存器空间。直接寻址方式访问特殊功能寄存器（SFR).定时器1。 定时器0和定时器1在AT89C52中，定时器0和定时器1都是16位加法计数结构,分别由TH0（地址8CH）和TL0（地址8AH)及TH1（地址8DH）和TL1（地址8BH)两个8位计数器组成.这4个计数器均属于专用寄存器之列。每个定时器/计数器都有定时和计数两种功能。2。 计数功能所谓的计数功能是指对外部事件进行计数.外部事件的发生以输入脉冲表示,因此计数功能的实质就是对外脉冲进行计数。MCS-51系列的芯片有T0（P3。4）和T1（P3.5）两个信号引脚,分别就是这两个计数器的计数输入端。外部输入的脉冲在负跳变时有效，进行计数器加1.计数方式下,单片机在每个机器周期的S5P2拍节对外部计数脉冲进行采样。如果前一个机器周期采样为高电平,后一个机器周期采样为低电平，即为一个有效计数脉冲。在下一个机器周期的S3P1进行计数。可见采样计数脉冲是在2个机器周期进行的。鉴于此，计数脉冲的频率不能高于振荡脉冲的频率不能高于振荡脉冲频率的1/24。3。 定时功能定时器也是通过计数器的计数来实现的，不过此时的计数脉冲来自单片机的内部，即每个机器周期产生一个计数脉冲。也就是每个机器周期计数加1。由于一个机器周期等于12个振荡脉冲周期，因此计数频率为振荡频率的1/12。如果单片机采用12MHz晶体,则计数频率为1MHz。即每微秒计数器加1。这样不但可以根据计数值计算出定时时间，也可以反过来按定时时间的要求计算出计数器的预置值。4。 定时器2定时器2是一个16位定时器/计数器，它既可以作定时器，又可以做事件计数器。其工作方式由特殊寄存器T2CON中的C/T2位选择(如表2所示）.定时器2有三种工作模式：捕捉方式、自动重载(向上或向下计数）和波特率发生器.如表3。3所示，工作模式由T2CON中的相关为选择。定时器2有2个8位寄存器：TH2和TL2。在定时工作方式中，每个机器周期，TL2寄存器都会加1。由于一个机器周期由12个晶振周期构成,因此,计数频率就是晶振频率的1/12.定时器2工作模式如表3.1.3所示:表3.1.3定时器2工作模式RCLK+TCLKCP/RL2TR2MODE00116位自动重载01116位捕捉11波特率发生器0不用在计数工作方式下，寄存器在相关外部输入角T2发生1至0的下降沿时增加1。在这种方式下，每个机器周期的S5P2期间采样外部输入。一个周期采样到高电平,而下一个周期采样到低电平，计数器加1。在检测到跳变的这个周期的S3P1期间,新的计数值出现在寄存器中.因为识别10的跳变需要2个机器周期（24个晶振周期),所以，最大的计数频率不高于晶振频率的1/24。为了确保给定的电平在采样前采样到一次，电平应该至少在一个完整的机器周期内保持不变。T2MOD定时器2控制寄存器如表3。1.4所示:表3。4 T2MOD定时器2控制寄存器T2MOD地址:0C9H 复位值：00B-T2OEDCEN76543210符号功能无定义,预留扩展T2OE定时器2输出允许位DCEN置1后,定时器2可配置向上或向下计数中断AT89C52有6个中断源：两个外部中断（INT0和INT1)，三个定时中断定时器0、1、2和一个串行中断。每个中断源都可以通过置位或清除特殊寄存器IE中的相关中断允许控制位分别使得中断源有效或无效。IE还包括一个中断总控制位EA，它能禁止所有中断.如表3.5所示，IE。6位是不可用的。对于AT89S52，IE.5位也是不能用的.用户软件不应给这些位写1.它们为AT89系列新产品预留.定时器2可以被寄存器T2CON中的TF2和EXF2的或逻辑触发。程序进入中断服务后,这些标志位都可以由硬件清0。实际上，中断服务程序必须判定是否是TF2或EXF2激活中断。标志位也必须由软件清0.定时器0和定时器1标志位TF0和TF1在计数溢出的那个周期的S5P2被置位。它们的值一直到下一个周期被电路捕捉下来。然而,定时器2的标志位TF2在计数溢出的那个周期被置位，在同一个周期被电路捕捉下来.中断允许控制位如表3。1.5所示：表3.1.5 中断允许控制位符号位地址功能EAIE.7中断允许控制位,EA=0,中断总禁止；EA=1，各中断由各自的控制位设定IE.6预留ET2IE。5定时器2中断允许控制位ESIE.4串行口中断允许控制位ET1IE。3定时器1中断允许控制位EX1IE。2外部中断1允许控制位ET0IE。1定时器0中断允许控制位EX0IE。0外部中断0允许控制位晶振特性AT89C52单片机有一个用于构成内部振荡器的反相放大器,XTAL1和XTAL2分别是放大器的输入、输出端。石英晶体和陶瓷谐振器都可以用来一起构成自激振荡器。从外部时钟远驱动器件的话，XTAL2可以不接，而从XTAL1接入.由于外部时钟信号经过二分频触发后作为外部时钟电路输入的，所以对外部时钟信号的占空比没有其它要求，最长低电平持续时间和最少高电平持续时间等还是要符合要求的。石英晶振 C1，C2=30PF+-10PF陶瓷谐振器 C1,C2=40PF+-10PF空闲模式在空闲工作模式下，CPU处于睡眠状态，而所有片上外部设备保持激活状态。这种状态可以通过软件产生.在这种状态下,片上RAM和特殊功能寄存器的内容保持不变.空闲模式可以被任一个中断或硬件复位中止.由硬件复位终止空闲模式只需两个机器周期有效复位信号，在这种情况下，片上硬件禁止访问内部RAM，而可以访问端口引脚。空闲模式被硬件复位终止后，为了防止预想不到的写端口,激活空闲模式的那一条指令的下一条指令不应该是写端口或外部存储器。掉电模式在掉电模式下，晶振停止工作,激活掉电模式的指令是最后一条执行指令。片上RAM和特殊功能寄存器保持原值，直到掉电模式终止。掉电模式可以通过硬件复位和外部中断退出。复位重新定义例如SFR的值.在VCC未恢复到正常工作电压时，硬件复位不能无效。并且应保持足够长的时间以使晶振重新工作和初始化.空闲模式和掉电模式下的外部引脚状态如表3。1。6所示:表3.1。6 空闲模式和掉电模式下的外部引脚状态模式程序存储器ALEPESNPORT0PORT1PORT2PORT3空闲内部11数据数据数据数据空闲外部11浮空数据地址数据掉电内部00数据数据数据数据掉电外部00浮空数据数据数据以上8页均为单片机内容，全部删了。3。 2 矩阵按键部分键盘是单片机系统中最常用的人机对话输入设备，用户通过键盘向单片机输入数据或指令。键盘控制程序需完成的任务有：监测是否有键按下，有键按下时,若无硬件去抖动电路时，应用软件延时方法消除按键抖动影响;当有多个键同时按下时，只处理一个按键,不管一次按键持续多长时间,仅执行一次按键功能程序.矩阵按键扫描程序是一种节省I/O口的方法，按键数目越多节省I/O口就越可观,思路：先判断某一列(行)是否有按键按下，再判断该行（列）是哪一只键按下.但是,在程序的写法上,采用了最简单的方法，使得程序效率最高。本程序中，如果检测到某键按下了，就不再检测其它的按键,这完全能满足绝大多数需要，又能节省大量的CPU时间.采用4x4键盘与单片机的P1口相连，连接电路如图4所示.*设为复位键,按下时，清零，液晶显示为0.按键说明图如图3.2。1所示：句号。下同按键电路流程图如图3。1。2所示:图3。2。1按键说明图模糊。图和图名要放在同一页。位置不够另起页。图3。1。2按键电路流程图3。 3 液晶显示器部分1602字符型LCD简介字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD，目前常用16*1，162,202和402行等的模块。下面以长沙太阳人电子有限公司的1602字符型液晶显示器为例,介绍其用法。一般1602字符型液晶显示器实物如图3。3。1所示:图3.3。1 1602字符型液晶显示器实物图1602LCD的基本参数及引脚功能1602LCD分为带背光和不带背光两种,基控制器大部分为HD44780，带背光的比不带背光的厚,是否带背光在应用中并无差别，两者尺寸差别如图3.3。2所示:图3.3。2 1602LCD尺寸图1602 LCD主要技术参数：显示容量：162个字符芯片工作电压：4。55。5V工作电流：2。0mA（5。0V）模块最佳工作电压：5。0V字符尺寸:2.954.35（WH)mm引脚功能说明1602LCD采用标准的14脚（无背光)或16脚（带背光）接口，各引脚接口说明如表3.3.1所示:表3。3.1引脚接口说明表编号符号引脚说明编号符号引脚说明1VSS电源地9D2数据2VDD电源正极10D3数据3VL液晶显示偏压11D4数据4RS数据/命令选择12D5数据5R/W读/写选择13D6数据6E使能信号14D7数据7D0数据15BLA背光源正极8D1数据16BLK背光源负极第1脚：VSS为地电源.第2脚：VDD接5V正电源。第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱,接地时对比度最高，对比度过高时会产生鬼影，使用时可以通过一个10K的电位器调整对比度。第4脚：RS为寄存器选择,高电平时选择数据寄存器、低电平时选择指令寄存器.第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。第6脚:E端为使能端,当E端由高电平跳变成低电平时，液晶模块执行命令。第714脚:D0D7为8位双向数据线。第15脚：背光源正极。第16脚：背光源负极.？1602LCD的指令说明及时序1602液晶模块内部的控制器共有11条控制指令，如表3。3。2所示：表3。3.2 控制命令表序号指令RSR/WD7D6D5D4D3D2D1D01清显示00000000012光标返回0000000013置输入模式00000001I/DS4显示开/关控制0000001DCB5光标或字符移位000001S/CR/L6置功能00001DLNF*7置字符发生存贮器地址0001字符发生存贮器地址8置数据存贮器地址001显示数据存贮器地址9读忙标志或地址01BF计数器地址10写数到CGRAM或DDRAM)10要写的数据内容11从CGRAM或DDRAM读数11读出的数据内容1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。(说明：1为高电平、0为低电平）指令1：清显示，指令码01H，光标复位到地址00H位置.指令2：光标复位，光标返回到地址00H。指令3：光标和显示模式设置 I/D：光标移动方向,高电平右移，低电平左移 S：屏幕上所有文字是否左移或者右移。高电平表示有效,低电平则无效。指令4：显示开关控制. D：控制整体显示的开与关，高电平表示开显示,低电平表示关显示C：控制光标的开与关，高电平表示有光标，低电平表示无光标 B：控制光标是否闪烁，高电平闪烁，低电平不闪烁.指令5：光标或显示移位 S/C:高电平时移动显示的文字，低电平时移动光标。指令6：功能设置命令 DL:高电平时为4位总线，低电平时为8位总线 N：低电平时为单行显示，高电平时双行显示 F： 低电平时显示5x7的点阵字符，高电平时显示5x10的点阵字符。指令7：字符发生器RAM地址设置.指令8：DDRAM地址设置。指令9：读忙信号和光标地址 BF：为忙标志位，高电平表示忙，此时模块不能接收命令或者数据,如果为低电平表示不忙。指令10:写数据.指令11:读数据。与HD44780相兼容的芯片时序表如表3。3.3所示：表3。3.3基本操作时序表读状态输入RS=L,R/W=H,E=H输出D0D7=状态字写指令输入RS=L，R/W=L,D0D7=指令码，E=高脉冲输出无读数据输入RS=H，R/W=H,E=H输出D0-D7=数据写数据输入RS=H,R/W=L，D0D7=数据，E=高脉冲输出无读写操作时序如图3。3.3和3.3。4所示：图3。3.3读操作时序图3.3。4写操作时序图1602LCD的RAM地址映射及标准字库表液晶显示模块是一个慢显示器件，所以在执行每条指令之前一定要确认模块的忙标志为低电平，表示不忙,否则此指令失效。要显示字符时要先输入显示字符地址，也就是告诉模块在哪里显示字符，1602的内部显示地址图如图3。3。5所示：图3。3。5 1602LCD内部显示地址例如第二行第一个字符的地址是40H，那么是否直接写入40H就可以将光标定位在第二行第一个字符的位置呢？这样不行，因为写入显示地址时要求最高位D7恒定为高电平1所以实际写入的数据应该是01000000B(40H）[phone]B（80H）=11000000B(
