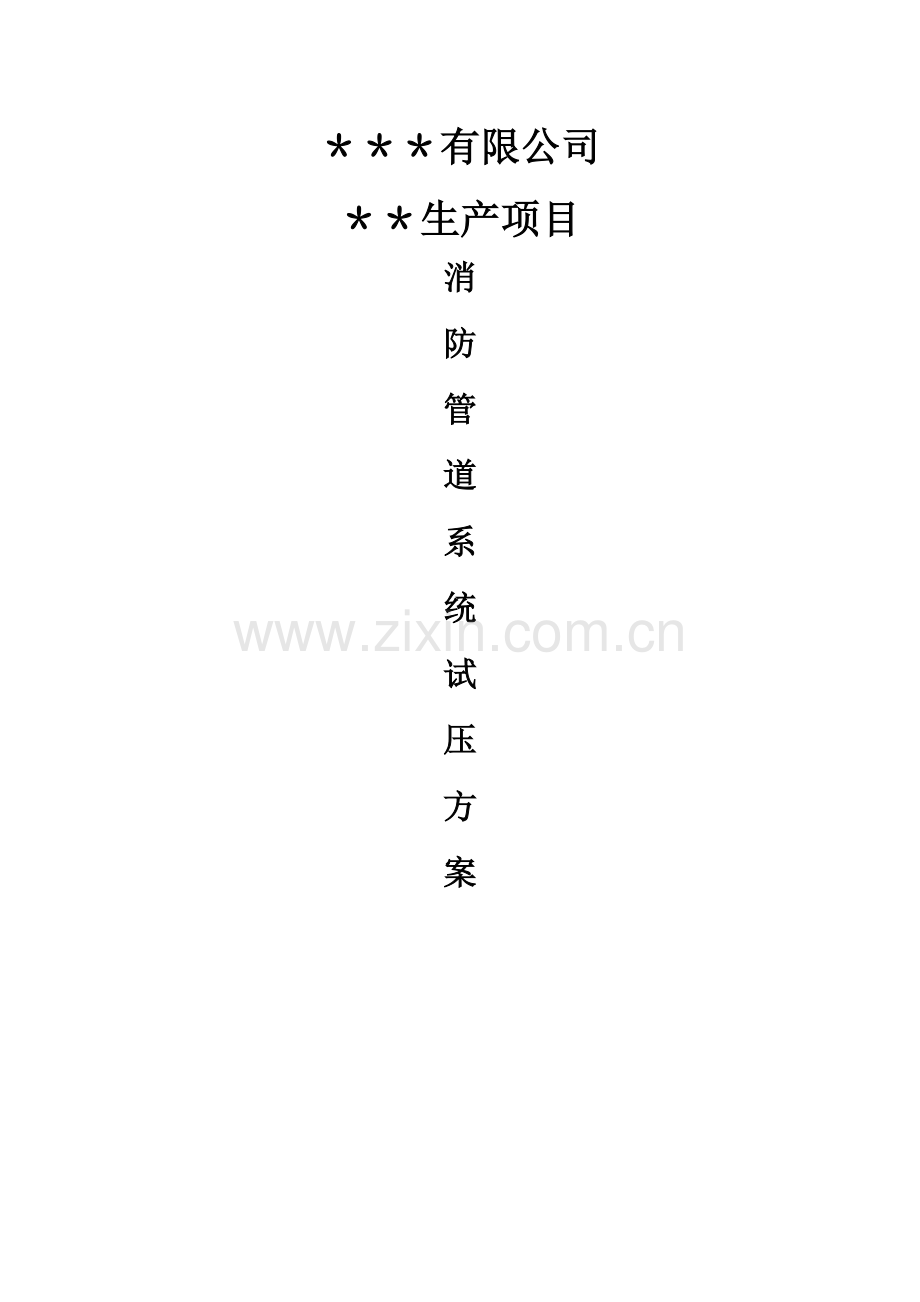

消
防
管
道
系
统
试
压
方
案

＊**有限公司
＊＊*生产项目

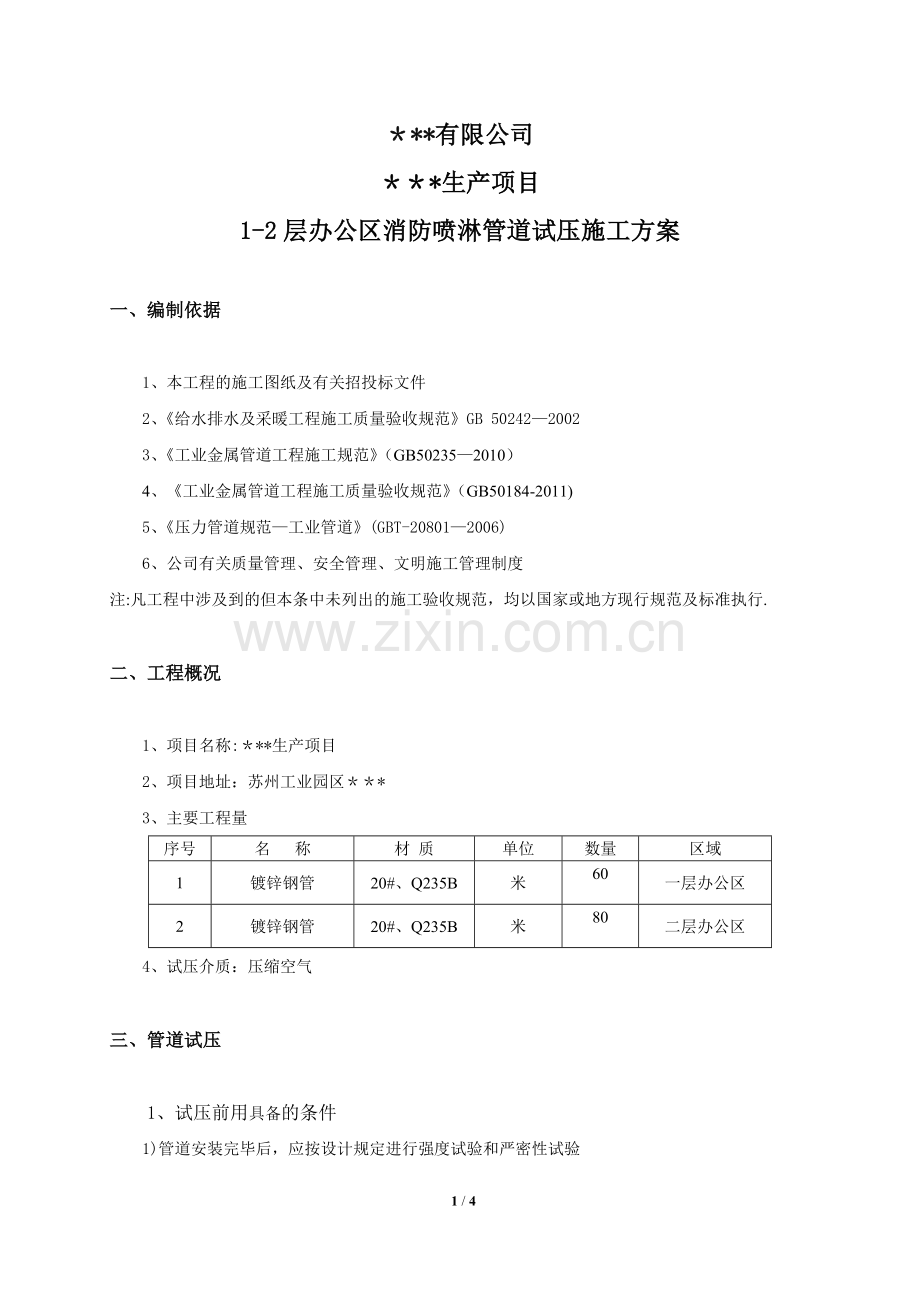

1-2层办公区消防喷淋管道试压施工方案
一、编制依据
1、本工程的施工图纸及有关招投标文件
2、《给水排水及采暖工程施工质量验收规范》GB 50242—2002
3、《工业金属管道工程施工规范》（GB50235—2010）
4、《工业金属管道工程施工质量验收规范》（GB50184-2011)
5、《压力管道规范—工业管道》(GBT-20801—2006)
6、公司有关质量管理、安全管理、文明施工管理制度
注:凡工程中涉及到的但本条中未列出的施工验收规范，均以国家或地方现行规范及标准执行.
二、工程概况
1、项目名称:＊**生产项目
2、项目地址：苏州工业园区＊＊*
3、主要工程量
序号
名 称
材 质
单位
数量
区域
1
镀锌钢管
20#、Q235B
米
60
一层办公区
2
镀锌钢管
20#、Q235B
米
80
二层办公区
4、试压介质：压缩空气
三、管道试压
1、试压前用具备的条件
1)管道安装完毕后，应按设计规定进行强度试验和严密性试验
2) 管道强度试验宜在吹扫或清洗之前进行，系统严密性试验在强度试验之后进行.
3）管道安装完毕系统试验前，会同管理公司、业主、监理及施工单位按图纸对管道进行联合检查确认,确认合格后方可进行试压，检查的项目如下：
(1)各试压管道系统已经按照设计施工图，设计变更等技术资料安装完毕,安装质量符合相关规定。
（2）支吊架安装正确齐全;
（3)组织人员对现场进行联合检查,检查系统内阀门的开关状态，流程是否畅通；并安排人对各连接点进行检查;
(4)试验用的检测仪表符合要求，压力表应经校验并合格，精度不低于1.5级，量程为最大被测压力的1.5~2倍,表数不少于两块；
2、管线试压流程
1、 编制试压方案、由各参与方确认合格
2、 现场试压流程
l 试压时间：
预定二层试压时间为10月7号、一层试压时间为10月18号，试压前以邮件方式通知管理公司和监理单位负责人，确定试压时间
l 试压点：一层为生产车间东南角（详见附图1）
二层为走廊西侧（详见附图2）
l 试压区人员清场（初步计划待管理人员下班后试压)，试压点安全护栏维护；
l 根据施工图纸核对管路安装情况，并检查各喷淋口封堵情况
l 试压设备、仪表、工具检查、并连接好试压装置准备打压；
l 打压及检查
1) 打开空压机，待压力升至2kg,关闭空压机保压10分钟，检查管路有无泄漏；
2) 以上检查无泄漏，打开空压机,将压力缓慢升至6kg，关闭空压机保压10分钟，检查管路有无泄漏；
3) 以上检查无泄漏,打开空压机，将压力缓慢压力升至8kg，关闭空压机保压0。5小时，检查管路有无泄漏；
4) 以上检查无泄漏,将气压释放到7kg，并保压24小时；
5) 邀请监理及管理公司负责人检查后，进行强度试验，将压力升至8kg，保压半小时；
6) 强度试验合格后将压力释放到7kg，并保压24小时；
7) 邀请监理及管理公司负责人检查确认
l 试压过程中问题处理
在试压过程中发现以下问题需停止打压，并泄压,查找泄漏点
1、 长时间打压压力表变化缓慢或无明显变化
2、 保压过程中，压力表压力值下降
3、 听到有气体泄漏声响
l 管内气体释放,清理现场
3、 施工组织安排
试压总指挥
刘江淮

质量负责人
熊俊
技术工程师
薛建
安全负责人
张高飞

试压班长
谷爱华

管工

4、工作职责
1) 试压总指挥—刘江淮：负责所有管道试压指挥。
2) 安全负责人—张高飞：负责介绍试压过程中可能产生的安全隐患并做到防患于未然.
3) 质量负责人—熊俊责管道试压中要注意的质量问题并确保所有试压得以实施。
4) 技术工程师-薛建:负责所有管道试压问题的现场调解。
5) 试压班长—谷爱华：负责管道试压的实施作业。
空压机放置点

附图1:一层试压图
管道与空压机连接点

附图2：二层试压图
管道与空压机连接点
空压机放置点
