智能电度表技术规范书.doc

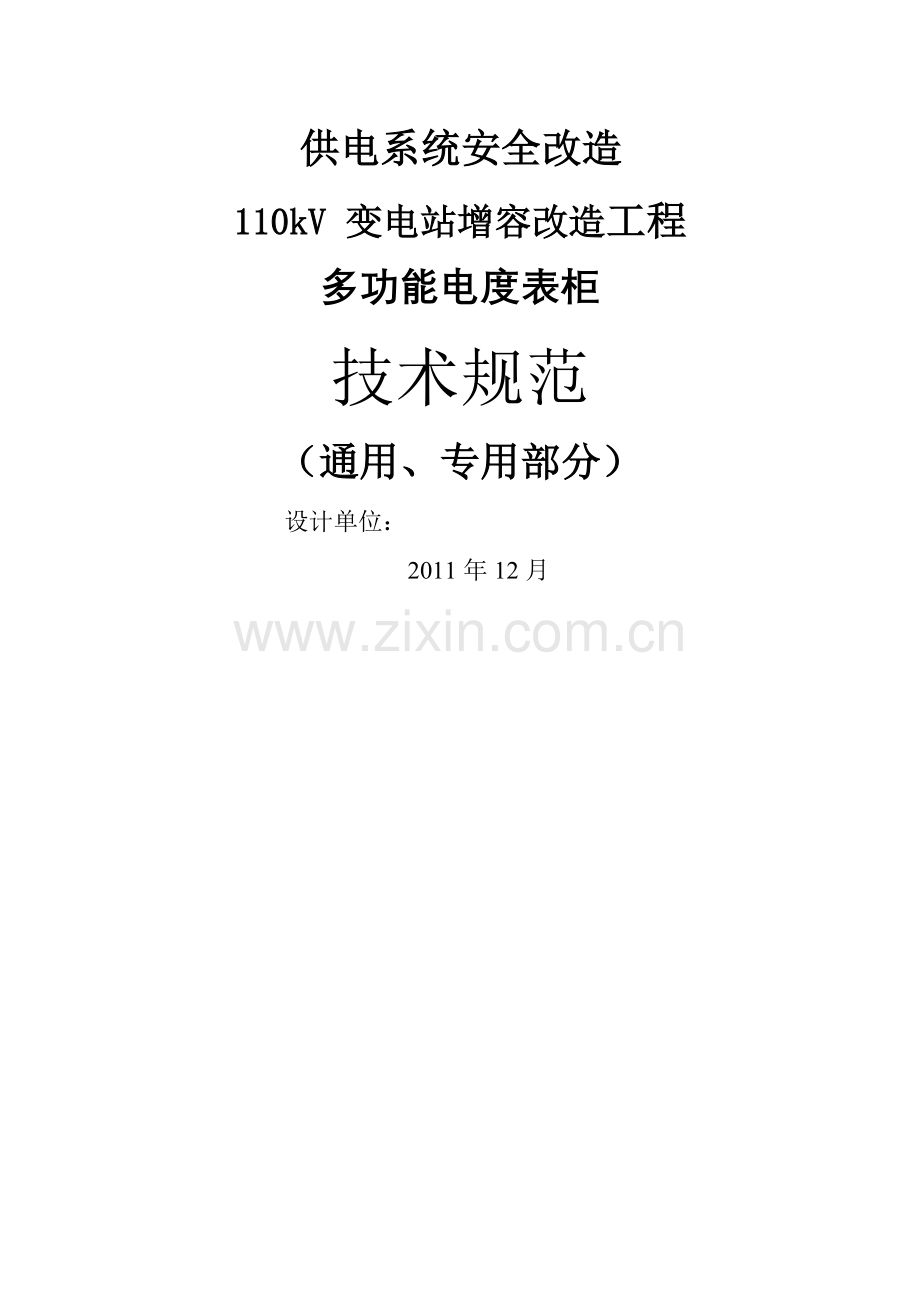

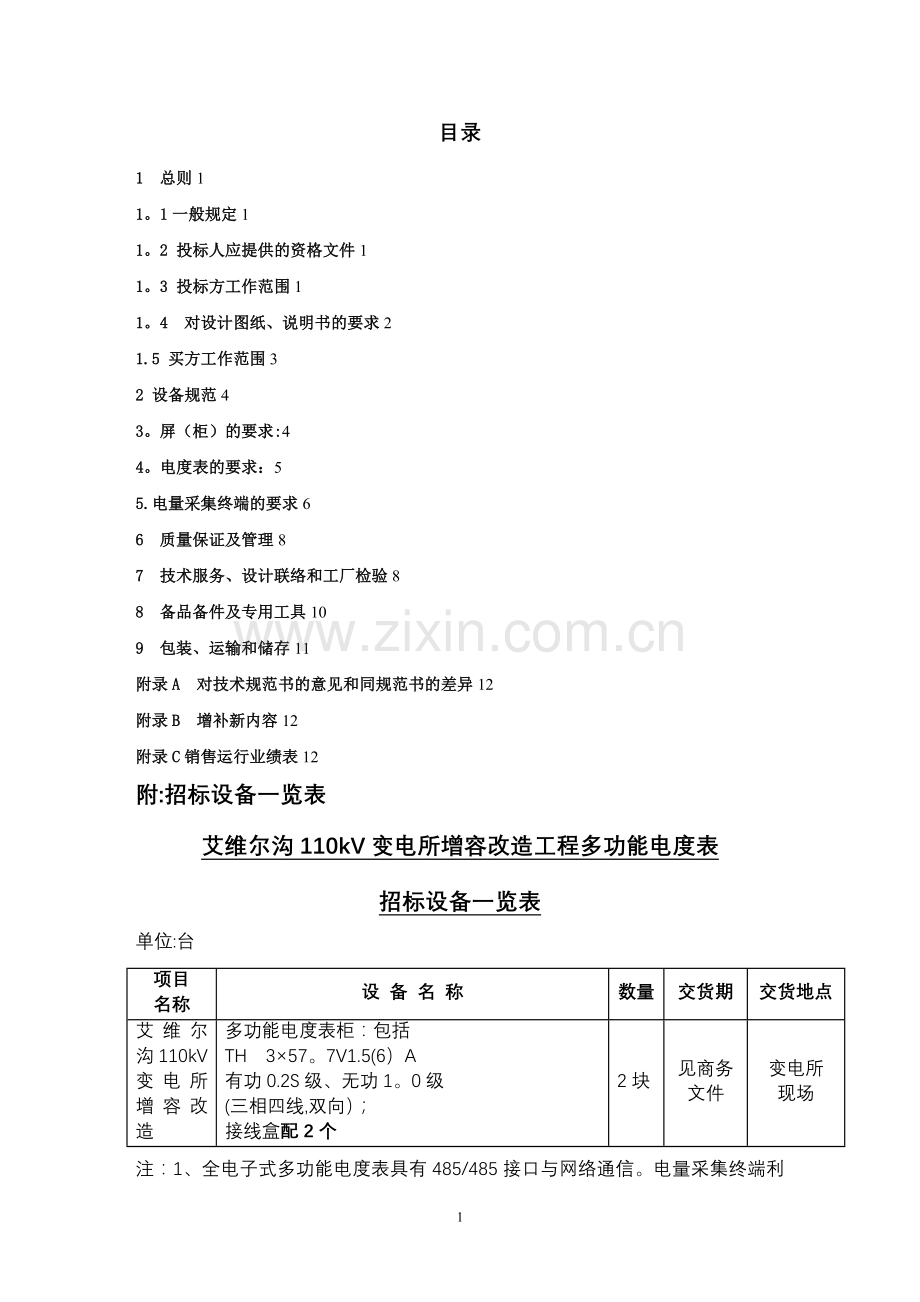

供电系统安全改造110kV 变电站增容改造工程多功能电度表柜技术规范（通用、专用部分）设计单位：2011年12月10目录1 总则11。1一般规定11。2 投标人应提供的资格文件11。3 投标方工作范围11。4 对设计图纸、说明书的要求21.5 买方工作范围32 设备规范43。屏（柜）的要求:44。电度表的要求：55.电量采集终端的要求66 质量保证及管理87 技术服务、设计联络和工厂检验88 备品备件及专用工具109 包装、运输和储存11附录A 对技术规范书的意见和同规范书的差异12附录B 增补新内容12附录C销售运行业绩表12附:招标设备一览表艾维尔沟110kV变电所增容改造工程多功能电度表招标设备一览表单位:台项目名称设 备 名 称数量交货期交货地点艾维尔沟110kV变电所增容改造多功能电度表柜：包括TH 357。7V1.5(6）A有功0.2S级、无功1。0级(三相四线,双向）；接线盒配2个2块见商务文件变电所现场注：1、全电子式多功能电度表具有485/485接口与网络通信。电量采集终端利用变电站一期原有设备.详见技术规范书投标人应具备的条件1、投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行全部出厂试验，或在国家认可的权威试验机构进行出厂试验。2、投标人或制造商对外购原材料、配套元件和外部委托加工及进口散装的部件应具备进行进厂验收所必需的检测设备,或由生产方提供检测合格证明。3、国产、合资工厂生产的投标产品应按现行电力行业标准（DL)、国家标准（GB)和IEC标准在有资质的试验室进行型式试验，进口产品应在国际认可的有资质的试验室进行型式试验.4、投标人应具备相应的生产条件（检测、加工、组装、试验等）和有效的型式试验报告。1 总 则1。1一般规定1。1。1 投标厂商必须具有由权威机构颁发的有效的ISO9000系列质量保证体系的认证证书。提供设备的制造厂商（原产地）已生产过3套及以上，这些设备应在与技术规范条件相同或较规范条件更为严格的条件下，成功地商业运行了三年以上.1。1.2 投标厂商应仔细阅读招标文件，包括商务和技术部分的所有规定。由投标者提供的设备的技术规范应与本技术规范书中规定的要求相一致。投标者也可以推荐满足本技术规范书要求的类似的定型产品,但必须提出详细的技术偏差.1。1。3 本设备技术规范书使用范围仅限于艾维尔沟110kV变电所增容改造工程的多功能电度表柜的招标。列举了有关技术参数作为推荐值，它提出了本体装置,柜内装置的功能设计、设备的功能设计、结构、性能、安装、试验、服务、技术支持等方面的技术要求.1。1。4 本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文,投标者应提供符合IEC最新版本的标准和本规范书要求的成熟系统和优质产品。1。1。5本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行.1。1。6 如果投标者没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提供的系统及设备完全符合本技术规范书的要求。如有异议，应在投标书中以“对技术规范书的意见和同规范书的差异为标题的专门章节中加以详细描述，并按技术规范书附录的格式填写。1.1。7本技术规范书所使用的标准如与卖方所执行的标准不一致时,按较高标准执行.1。1。8技术规范书经买卖双方确认后，作为合同的附件,与合同正文具有同等的法律效力1.1。9 本规范书中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准.1.1.10 本规范书未尽事宜，由招标人和投标厂商在合同技术谈判时协商确定。1.2 投标人应提供的资格文件1。2。1投标方在投标文件中应提供下列有关资格文件,否则视为非响应性投标。1。2。2投标方最近5年内同类产品的销售记录及相应的最终用户的使用情况证明.1。2。3投标方拥有的由权威机关颁发的ISO9000系列的认证书或等同的质量保证体系认证证书。1。2.4投标方具有履行合同所需的500kV 220kV变电所多功能电度表柜生产能力的文件资料。1.2.5投标方有能力履行合同设备维护保养、修理及其其他服务义务的文件.1。2。6投标方提供的同类设备的型式和例行试验报告.所提供的设备及组部件如需向第三方外购时,投标厂商也应就其质量做出承诺，并提供分供方相应的例行检验报告和投标厂商的进厂验收证明。1。3 投标方工作范围投标方应提供满足本规范书要求所必须的硬件、软件和各项服务,其中包括(但不限于）下列内容：1.3.1多功能电度表柜配套设备包括: 艾维尔沟110kV变电所增容改造工程要求的设计及供货,以及这些设备的现场安装指导、调试、参加验收、投运及售后服务等。1.3。2多功能电度表柜的设计联络会、工厂试验及验收（FAT）、设备包装、运输、现场安装调试和投运、现场试验及验收（SAT)、对买方技术人员的培训、保修期的维护等.1。3。3多功能电度表柜与综合自动化系统智能设备的数据通信，根据买方提供的规约实现信息接入，保证数据接收及传送的正确性，并在验收前，通过联调。1.3。4提供必要的备品备件及专用工具。1。3。5提供技术资料，包括：1技术规范书；2设备规范清单; 3各单项设备产品说明书及原理图； 4屏柜布置及端子排安装接线图（A3版面图集及AutoCAD R2000版本绘制的光盘)； 5试验及测试报告； 6用户使用及维护手册.1。3.6合同签订后,卖方应在 2 周内，向买方提出一份详尽的生产进度计划表见表1-1，包括设备设计、材料采购、设备制造、厂内测试以及运输等项的详情,以确定每部分工作及其进度。表11 生产进度计划合同号： ； 项目名称: ；设备名称： ； 型号规格： ;工作日期 至 ； 制造厂名称及地址： ；技术规范书号: ； 工作号: ；离岸日期： ; 预计到岸日期： 。时间（月/日）项目工程设计制图图纸寄出图纸认可时间图纸返回设计联合会第一次第二次制造工厂检验试验装运准备离岸发运1。3。7 如有延误，卖方应及时将延误交货的原因、后果及准备采取的补救措施等，向买方加以解释。尽可能恢复到原定制造进度。否则应及时向买方通报，以便买方能采取必要的措施。1.4 对设计图纸、说明书的要求1.4.1 图纸及图纸的认可和交付1.4。1。1 所有需经买方确认的图纸和说明文件,均应由卖方在合同生效后的 周内提交给买方进行审定认可。这些图纸资料包括多功能电度表各柜原理图及系统图、柜面板布置图，交直流回路图，柜背板接线图及端子排图 等。买方审定时有权提出修改意见。须经确认的图纸资料应由卖方提交表1-2所列单位.表1-2 卖方提交的须经确认的图纸资料及其接受单位提交图纸资料名称接收图纸单位名称、通讯地址、邮编、电话提交份数提交时间原理图及系统图、柜面板布置图，交直流回路图，柜背板接线图及端子排图 等建设单位21）技术协议签订后1周内，供货商应提供认可图纸 2)工程师在收到认可图纸后2周内，应将经确认的1份图纸寄送给供货商 3）供货商收到经确认的图纸2周内提出最终图设计单位8买方在收到需认可图纸 2 周后,将一套确认的或签有买方校定标记的图纸(买方负责人签字）返还给卖方.买方有权对供货设备的卖方图纸提出修改意见。凡买方认为需要修改且经卖方认可的，不得对买方增加费用.在未经买方对图纸作最后认可前，任何采购或加工的材料损失应由卖方单独承担。1.4。1。2 卖方在收到买方确认图纸(包括认可方修正意见)后，经修改应于 2 周内向1。4。1。1款所列有关单位提供最终版的正式图纸和一套供复制用的底图及正式的AutoCAD R2000版电子版文件,A3幅面正式图纸必须加盖“艾维尔沟110kV变电所增容改造工程专用字样。1。4。1。3 完工后的产品应与最后确认的图纸一致。买方对图纸的认可并不减轻卖方关于其图纸的完整性和正确性的责任。设备在现场安装时，如卖方技术人员进一步修改图纸,卖方应对图纸重新收编成册,正式递交买方,并保证安装后的设备与图纸完全相符.1。4.1.4 图纸的格式：所有图纸均应有标题栏,文字均用中文书写，并使用国际单位制.1。5 买方工作范围1。5.1买方将提供下列设备和服务： 1)所有基础、地脚螺栓和灌浆. 2）所有现场接线和电缆敷设. 3）多功能电度表柜所需的交、直流电源. 4）按卖方要求提供多功能电度表柜接地和接地所需电缆. 5)多功能电度表柜设备装卸和安装所需的劳动力和服务。1.5.2 买方应向卖方提供有特殊要求的技术文件。1.5.3 设备安装过程中，买方为卖方现场派员提供工作和生活的便利条件。1.5.4 设备制造过程中，买方可派员到卖方进行监造和检验。2 设备规范21运行的地理条件：2。1。1户外周围空气温度 多年极端最高温度： +41.3 多年极端最低温度： 30.92。1。2 海拔高度： 2000 m （相对黄海高程系）2.1。3 地震烈度 7 度，（地震波为正弦波，持续时间三个周波，安全系数1。67）2.1。4 环境温度:多功能电度表在1055之间保持额定的精度和所有的技术要求。3。屏（柜）的要求:（本期屏柜利用原有）3.1屏(柜)的一般要求a。所制造的各种屏(柜）用来安装各种保护测量装置，应具有钢底座、顶板和侧板， 同时屏(柜）下部均装设TMY-30X5型公共接地铜排。柜体设屏顶小母线15对。机箱满足发热元器件的通风散热要求.b、结构:应设计成外形美观大方封闭的,通风良好的立式结构,防护等级不小于IP2X，具有良好的垂直度、平面度。同时应便于控制电缆的连接，检查和维护，屏（柜）均应装设用于检查和维护的照明灯，照明灯行程开关与屏（柜）的后门联锁。c、外型尺寸：高2260mm,宽800mm深600mm.前门均为安装大开孔不小于3 mm厚装饰玻璃,玻璃大小以不影响观察保护及测量装置的视线为准。d、喷涂:所有的喷涂在机械振动以及热和油的作用下均不会出现划痕或变软，喷涂的颜色：RAL7035。e、铭牌：应置于屏面和屏内明显位置,柜上所有多功能电度表及其辅助元件都应用于中文标明其用途及名称。g、柜内的布线及端子3。2布线应整齐、清晰、美观、导线绝缘良好，无损伤，导线用铜质多股软线，电流回路截面应不小于4。0mm2和1000V耐压绝缘绞线，其它回路截面应不小于2。5mm2和1000V耐压绝缘绞线。接线端子应牢固可靠,配线工艺务必采用抗氧化的铜质镀银的材料T型、TO型及针（棒)型外附热缩套管式的冷压端头与铜质多股软线之间冷压处理。a。设备接线端部应标明其回路编号，编号正确，字迹打印清晰不易褪色。b。屏上对接线端子排要求采用抗干扰接线端子.接线端子每侧接线应为一根。屏上各多功能电度表对应的屏后端子排以装置为单元分段集中布置，自上而下的排列顺序一般为：交流电流回路、交流电压回路、脉冲信号输出回路与其它装置的联系回路c。交流电压、交流电流、脉冲信号输出回路、均需经抗干扰元件接入，屏上不同属性回路之间最少应隔开两个端子以上，以防信号短路。d。屏上不同交流电压回路三相均需要求设置有空气开关.4。电度表的要求： 智能电度表测量具有有功、无功、电压、电流、频率、有功电量、无功电量和多费率电量、最大需量、分时区、时段、不同费率为基准的峰、谷、平、尖电能量累计和存储,并具备上传带实时时标的电度量等，并具有标准串口通信的功能。 功率因数、电压、频率的变化对电能量测量的附加误差应小于IEC6871992，IEC1036-1996标准要求。a.输入条件：三相四线输入电压:3x57。7/100V电流互感器的输入电流: 5A频率： 50HZ精度：0。2S供电电压范围: 5069V环境温度： 100C450C表上液晶显示b。负荷信息存储费率段 4费率季节 4每年节日期间14天（可调）通道间隔时间 1，5,10，30，60分c。通信通信接口:红外线，RS232，RS-485和脉冲接口和远程通信接口网络、专用线、电话拨号通信485口与RTU通信232和脉冲口与当地监控系统通信通信速率：9600波特通信规约:部颁5 质量保证及管理5。1 卖方应保证其提供的设备是全新的、未使用过的,采用的是优质材料和先进工艺，并在各方面符合合同规定的质量、规格和性能.卖方应保证设备及其组件经过正确的安装、正常操作和保养，在其寿命期内运行良好。由于卖方设计、材料或工艺的原因所造成的缺陷或故障，在合理的期限内卖方应免费负责修理或更换有缺陷的零部件或整机。5。2 质保期应为设备投运验收后24个月或合同设备到达指定交货地点36个月,质保期以先到者为准.5。3 在质量保证期内,由于卖方设备的质量问题而造成停运，卖方应负责尽快更换有缺陷或损坏的部件并赔偿相应损失。设备的质保期将延长，延长时间为设备重新投运后24个月.5.4 卖方应对合同设备的设计、材料选择、加工、制造和试验等建立质量保证体系，并在合同设备的整个制造过程中严格按其执行。5。5 设备在制造过程中，买方对合同设备，分批派遣有经验的工程师去卖方制造厂对设备的组装、出厂例行试验和包装等方面进行监制和抽查验证。买方监制人员不签署任何质量证明,买方人员参加监制既不解除卖方按合同规定所应承担的责任,也不代替买方到货的检验.卖方在设备制造前应向买方提供生产计划表，以便买方选定来厂日期和需参加鉴证的项目和内容.5。6 对合同设备，卖方应采用有运行经验证明正确的、成熟的技术和新材料；若采用卖方过去未采用过的新技术、新材料，应征得买方同意，但不免除卖方的责任。5。7 卖方从其它厂采购的设备及附件,一切质量问题应由卖方负责。6 技术服务、设计联络和工厂检验6。1 技术服务6。1。1概述1）卖方应指定一名工地代表,配合买方及安装承包商之间的工作。卖方应指派合格的有经验的安装监督人员和试验工程师，对合同设备的安装、调试和现场试验等进行技术指导。卖方指导人员应对所有安装工作的正确性负责,除非安装承包商的工作未按照卖方指导人员的意见执行，并且,卖方指导人员立即以书面形式将此情况通知了买方.2）合同设备的安装工期为周，卖方在投标时即应向买方提供技术服务计划，包括服务内容，日程,工作人、日数等。买、卖双方据此共同确认一份详尽的安装工序和时间表,作为卖方指导安装的依据，并列出安装承包商应提供的人员和工具的类型及数量。3）买卖双方应该根据工地施工的实际工作进展,通过协商决定卖方技术人员的专业、人员数量、在工地服务的持续时间以及到达和离开工地的日期。6.1。2 任务和责任1)卖方指定的工地代表，应在合同范围内全面与买方工地代表充分合作与协商，以解决合同有关的技术和工作问题。双方的工地代表，未经双方授权，无权变更和修改合同.2）卖方技术人员代表卖方，完成合同规定有关设备的技术服务，指导、监督设备的安装、调试和验收试验。3)卖方技术人员应对买方人员详细地解释技术文件、图纸、运行和维护手册、设备特性、分析方法和有关的注意事项等，以及解答和解决买方在合同范围内提出的技术问题。4）卖方技术人员有义务协助买方在现场对运行和维护的人员进行必要的培训。5)卖方技术人员的技术指导应是正确的,如因错误指导而引起设备和材料的损坏，卖方应负责修复、更换和（或)补充，其费用由卖方承担,该费用中还包括进行修补期间所发生的服务费.买方的有关技术人员应尊重卖方技术人员的技术指导.6）卖方代表应尊重买方工地代表，充分理解买方对安装、调试工作提出的技术和质量方面的意见和建议，使设备的安装、调试达到双方都满意的质量。如因卖方原因造成安装或试验工作拖期，买方有权要求卖方的安装监督人员或试验工程师继续留在工地服务，且费用由卖方自理。如因买方原因造成安装或试验拖期，买方根据需要有权要求卖方的安装监督人员或试验工程师继续留在工地服务,并承担有关费用.7）卖方应将技术服务费用，包括由工厂至现场的往返差旅费进行分项报价。提供现场服务的费用将包括在议（评)标价中,并增列入合同。6。2 设计联络会6。2。1 为协调设计及其它方面的接口工作，根据需要，买方与卖方应召开设计联络会.卖方应制定详细的设计联络会日程。签约后的30天内,卖方应向买方建议设计联络会方案，在设计联络会上买方有权对合同设备提出进一步改进意见，卖方应高度重视这些意见并作出改进。卖方应负责合同设备的设计和协调工作,承担全部技术责任并做好与买方的设计联络工作，并且由此发生的费用由卖方承担。地点：承担设计和主要部件生产任务的制造厂所在地日期：大约在合同生效后第 天会期：天买方参加会议人数：人卖方参加会议人数：自行决定6.2。2 除上述规定的联络会议外，若遇重要事宜需双方进行研究和讨论,经各方同意可另召开联络会议解决.6。2。3 每次会议均应签署会议纪要,包括讨论的事项和结论，该纪要作为合同的组成部分.与合同具有同等效力.7 备品备件及专用工具7。1 备品备件7。1。1卖方应提供必要的备品备件，其价格单独列出，并包括在设备的基价内；7。1。2备品备件数量应满足系统连续运行 三 年的要求。买方在认为必要时有权要求增加或减少备品备件的数量。7.1.3在设备使用寿命期间,卖方应保证备品备件的及时供应；当卖方决定中断生产某些组件或设备时，应预先告知买方，以便买方增加这些设备的备品备件.7.1.4所有备品备件应当是新的，必须能与原件相互替换;7。1。5合同订购的全部备品备件，应随设备一并运抵目的地。备品备件应有合格的单独包装，并注明“备品”字样.7.1.6卖方提供有关备品备件的保管资料，如存放期限、是否需干燥剂等.7。1。7所有备品备件的一些主要部件（如印刷电路板)在发运前,都应逐件进行测试，以保证在计算机监控系统中正常运行.7.1.8每一种类的模件,至少应有10的备品备件。投标书中卖方应列出推荐的备品备件清单，并有详细的说明,以便买方了解这些备品备件的用途。备品备件清单见表81。表7-1 备品备件清单序号名 称型号及规范单位数量用途备注7.2 专用工具7.2。1卖方应提供一套专用的维修工具和必要的仪器仪表，以满足系统的维护及测试需要。其价格单独列出，并包括在设备的基价内。7。2.3除专用工具外，卖方还应向买方提供一份推荐的维修测试人员必备的标准工具的清单.7。2。3应提供完整的资料.专用工具及仪器见表卖方向买方提供专用工具及仪器见表8-2表72 专用工具及仪器序号名 称型号及规范单位数量用途备注8 包装、运输和储存8。1。1 装置制造完成并通过试验后应及时包装,否则应得到切实的保护和符合铁路、公路和海运部门有关规定。8。1。2 所有部件经妥善包装或装箱后，在运输过程中尚应采取其它防护措施，以免散失损坏或被盗。8。1。3 在包装箱外应标明买方的订货号、发货号。8。1.4 各种包装应确保各零部件在运输过程中不致遭到损坏、丢失、变形、受潮和腐蚀。8.1。5 包装箱上应有明显的包装储运图标志（按GB191）。8。1。6 整体产品或分别运输的部件都要适合运输和装载的要求。8。1。7 随产品提供的技术资料应完整无缺，提供份额符合GB11032的要求。附录A 对技术规范书的意见和同规范书的差异投标者在此确认本标书完全符合招标文件的要求,除以下所列偏差外：当我们提供的标书中货物性能和供货范围的描述与招标文件有任何矛盾时，以招标文件为准，以下所列除外:项目号规 范参见条款编号偏 差备 注任何影响投标书实质性响应的技术偏差，应列在下表中，且作为替代方案，但符合本技术规范的基本建议书应提交：项目号规 范参见条款编号偏 差价格调整（增加或减少）附录B 增补新内容序号增补内容IEC、GB标准更新号码内容来源应放本范本的位置号码备注附录C销售运行业绩表序号合同编号型号规格数量用户单位用户联系人用户联系人电话投运时间备注123
