悬挑大棚施工方案.doc

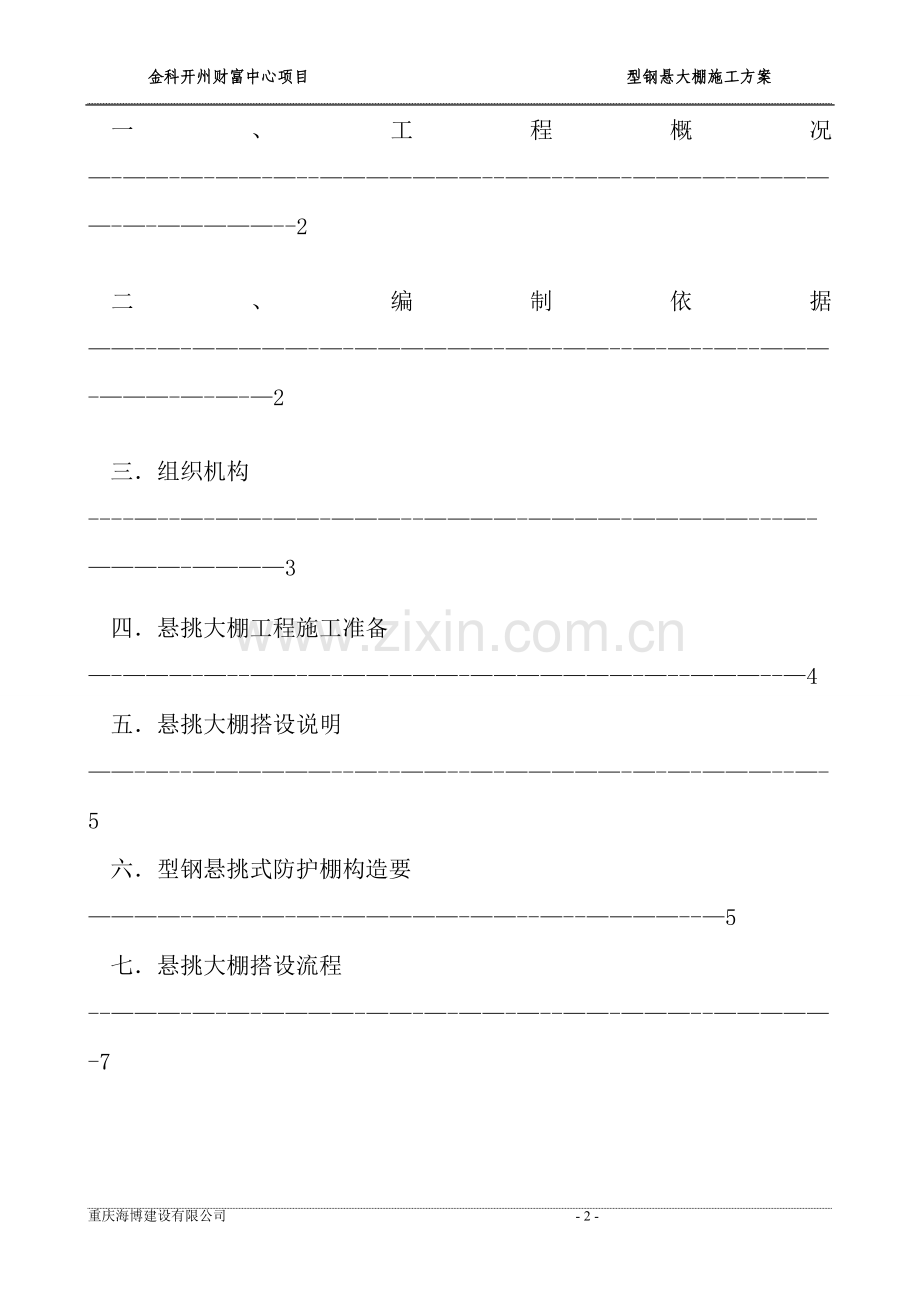

金科开州财富中心项目 型钢悬大棚施工方案目 录一、工程概况-2二、编制依据-2三组织机构-3四悬挑大棚工程施工准备-4五悬挑大棚搭设说明-5六型钢悬挑式防护棚构造要-5七悬挑大棚搭设流程-7八悬挑大棚的拆除-8九应急救援预案-9十型钢悬挑防护架的设计与验算-12型钢悬挑大棚施工方案一、设计概况1、设计概况金科开州财富中心项目,位于重庆市开县东部南山东路，由重庆市金科骏耀房地产开发有限公司开发，中煤科工集团重庆设计研究院设计,岩土工程勘察由重庆南江地质勘察设计研究院勘察,重庆联盛建设项目管理有限公司监理。设计使用年限为50年，基础设计为乙级,抗震设防烈度为6 度.2、项目组成如下：（以审定的施工图为准）序号栋号建筑面积（)结构形式层数建筑总高(M）设计标高1G11#18517框剪结构34F/2F地上:98。50.000=183。202G1627259框剪结构34F/2F地上：98.50。000=181。403G17#27259框剪结构34F/2F地上：98.50.000=181。404G1818517框剪结构34F/2F地上:98。50。000=181。305G1927259框剪结构34F/2F地上：98.50。000=181.20二、编制依据（1）建筑施工扣件式钢管脚手架安全技术规范(JGJ 130-2011)。（2）建筑施工高处作业安全技术规范(JGJ 8091).(3）建筑施工安全检查标准（JGJ 59-2011)。（4）钢结构设计规范（GB50017-2003).(5)建筑结构荷载规范（GB50092012）.（6）混凝土结构设计规范(GB500102010）。（7）施工图纸。（8） 金科开州财富项目施工组织设计.（9）施工现场总平面布置图及各阶段平面布置图、施工总体进度计划和各阶段计划。(10）建筑施工手册及相关技术资料。为保证本工程施工外脚手架体系施工质量，安全文明，符合进度计划，使现场施工控制有科学可遵循,避免随意性；保障各体系良性运行，加强现场施工及技术管理，使其规范化、合理化，经济有效，特编制此方案以指导现场施工与管理。三组织机构31 根据工程规模及平面、结构特点确定所需配备的管理人员及劳务班组32 根据人员特点，明确各自的职责与分工.33 进行相应的技术、安全、合同、工期等的交底,确保本工作依各项计划要求顺利进行,达到预期目标。34 确定本组织机构的归口管理及协作部门，以保证工作的质量与协作成效。技术管理组织管理项目经理生产经理技术负责人各专业工长相关管理人员脚手架操作人员协 作监督 复查服务指导管理组织管理组织管理质安协察员 巡查整改质安员35 管理组织机构图外架工程施工组织及管理机构图四悬挑大棚工程施工准备41 技术准备1熟悉施工图纸,了解本工程的平面布置及结构等施工的特点.2设计、计算并验算外架体系的各项技术参数是否满足规范及安全操作要求。3根据施工现场总平面布置图，确定架料堆场、转料平台，施工通道等。4根据工程总体进度及本施工阶段的平面布置，确定所需的机械及设备、劳动力。5结合相应的施工现场工序工法、机械操作、管理等安全技术规范,确定方案的细节。6、绘制外架平面、立面、剖面、节点及构造措施详图。7从经济、技术、安全、进度方面讨论方案的可行性.8准备好技术资料以备施工试运行、维护及管理。9、组织相关人员进行方案及安全技术交底。42 现场准备1根据总平面布置及现场情况，清除施工障碍。2准备施工所需的材料、人员、设备.3、办理好上道工序交接。4、联系好必须的协作部门，确定施工实施计划。五、悬挑大棚搭设说明为确保项目施工安全,杜绝安全事故的发生。本工程采用14号型钢，其几何尺寸及钢材的强度应满足钢结构规程的要求.钢丝绳采用13（637）钢丝绳。应提供其质量证明书.采用与13钢丝绳直径配套的钢丝绳绳卡，型号为Y412。花篮螺丝采用1。7“CO”型。预埋件采用16圆钢制作成所预埋环埋设于钢筋混凝土构件中，作为型钢悬挑根部的受力点.槽钢悬挑式水平防护架用于现施工阶段的安全防护，主要用于防止高空落物伤人.搭设外挑宽度为4米,每10层悬挑一次。悬挑大棚的搭设必须严格按照设计及规范要求，完工后按三步验收，通知有关部门进行验收、整改移交使用挂牌手续,检查合格后方可投入使用。六、型钢悬挑式防护棚构造要求1、悬挑式防护棚由悬挑型钢钢、钢丝拉索、立杆（外栏杆）、横杆、预埋件等组成,悬挑型钢间距3米,立杆（外栏杆）纵距la=3米.2、悬挑型钢总长6米,外挑4米,在悬挑层上面一层埋设拉环，在现有主体楼面结构放置型钢，在型钢与结构边缘的根部,用16圆钢制作成预埋环,将悬挑型钢伸入预埋环中固定，在型钢伸入预埋环后的根部设置两扣件防止悬挑槽钢滑脱.3、立杆(外栏杆)置于悬挑型钢端部,高1.2米，型钢顶端先电焊直径20的三级钢筋，高度200。栏杆立杆用40钢管插入预先焊接的钢筋内，再与型钢焊接，并于距底部300高处设置一道横杆,用于捆绑挡脚板,立杆均以红、白油漆相间涂刷。4、外侧栏杆刷红白色，采用白色竹胶板，用16元丝捆绑。5、水平防护板设在悬挑槽钢上，底部选用长2。5米,宽约0。3米，厚约5mm的楠竹制作的竹串片板。上部选用0。5cm厚的白色竹胶板进行封底.当竹串片板长度小于2m时，采用两根小横杆，小横杆连接在悬挑槽钢端部和根部的横杆上,并将脚手板两端与小横杆可靠固定，以防倾翻。脚手板平铺，应铺满铺稳，靠墙一侧离墙面距离不应大于150mm，拐角要交圈，不得有探头板。以G16楼悬挑示意，悬挑型钢平面布置如下:七、大棚搭设流程1、在结构楼面上按1。8M间距埋设预埋环 混凝土浇筑后在预埋环中安置悬挑槽钢钢管校正、1.2米宽防护架立杆定位铺设脚手板,立杆挂竹胶板上层楼面混凝土中埋拉环间距4米设置斜拉钢丝绳防护架上满铺竹跳及竹胶板外防护栏杆设置、满挂竹胶板，涂刷红白相间颜色。2、水平防护的清洁管理（1）栏杆的外立面必须保持整洁、美观；竹胶板应绑扎牢固,未经项目部同意，不得随意拆除;若必须拆除，应及时恢复.（2）发现有破损的竹胶板应及时更换.(3)水平防护层上的建筑垃圾应及时清理。3、人员素质要求（1）高处作业人员必须年满18岁,两眼视力均不低于1。0，无色盲，无听觉障碍，无高血压、心脏病、颠痫、眩晕和突发性昏厥等疾病,无妨碍登高架设作业的其它疾病和生理缺陷。(2）责任心强,工作认真负责,熟悉本作业的安全技术操作规程。严禁酒后作业和作业中玩笑戏闹。(3）明确使用个人防护用品和采取安全防护措施.进入施工现场，必须戴好安全帽，在无可靠防护2米以上处作业必须系好安全带，使用工具要放在工具套内。（4)操作工必须经过培训教育，考试、体检合格，持证上岗，任何人不得安排未经培训的无证人员上岗作业。（5）作业所用材料要堆放平稳，高处作业地面环境要整洁，不能杂乱无章，乱摆乱放,所用工具要全部清点回收,防止遗留在作业现场掉落伤人。八、 悬挑大棚的拆除1、悬挑大棚拆除前应由工程负责人召集有关人员对工程进行全面检查,确认建筑物已施工完毕后方可拆除。2拆除前应全面检查大棚的锚环、斜拉钢丝绳、支撑体系等是否符合安全要求,经安全主管部门批准后可实施拆除。4、拆除施工前由项目安全员对拆除施工人员进行上岗验证，安全操作技术交底,由施工班组指派经培训合格人员进行现场监护，设计警戒区，广泛宣传，做到各施工班组人员人人皆知。5、拆除前应清除大棚上杂物及地面障碍物。6、拆除施工应顺序进行，先搭后拆,后搭的先拆，同步同时下拆，禁止拆除高低跳,拆除作业中，同步做好临边洞口防护，发现问题及时报告安全员或项目部，应停止施工,现场派人监护，待项目部有处理措施后再行施工。7、拆除顺序按一步一清的原则依次进行，严禁上下同时进行拆除作业8、拆除施工工艺流程安全网踢脚板扶手杆踢脚杆竹跳板横杆处理拉结（设置好下部临时拉结）拆除型钢同步对临边洞口安全围护吊运至地面整个拆除施工必须做好产品保护工作地面材料及时外运9、拆下的材料禁止高处往低处抛掷,要做到一杆杆一件件相互转至地面,或集中放置，吊至地面。10、统一指挥、上下呼应、动作协调,当解开与另一个人有关的结扣时应先告知对方，以防坠落.11、拆除作业时至少2人（或3人）一组配合，如拆除大横杆时先拆除中间扣件，后二人站在两端头手握杆端同时拆除端头扣件拆下大横杆,一人为主，将大横杆顺至建筑物室内地面，室内设专人接杆。12、拆除作业区设置地面危险区域,危险区域设置围挡及明显标志，并有专人看护。13、脚手架拆至下部最下根立杆高度，先在适当位置搭设临时抛撑，后拆连墙件。14、操作人员的安全带应系于非拆除件上，并做到高挂低用.15、所有的连墙件应随脚手架逐层拆除、严禁先将连墙件整层或数层拆除后再拆除脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。16、运至地面的构配件应及时检查整修与保养,并按品种、规格随时堆码存放。九、应急救援预案（1）目的：为了贯彻实施“安全第一预防为主”的安全方针,高度超过24m落地式扣件钢管脚手架工程应根据本方案第 3条“危险源识别与监控措施”采取相应的预防措施及救援方案，提高整个项目部对事故的整体应急能力，确保发生意外事故时能有序地应急指挥，有效地保护员工的生命、企业财产的安全，保护生态环境和资源，把事故降低到最小程度. （2)应急领导小组此危险性较大的脚手架工程施工前成立了专门的应急领导小组来确保发生意外事故时能有序地应急指挥。 应急领导小组由组长、副组长、成员等构成.组长：吴发金（13594058285）副组长：谢刚伟（13508396178)组员:郑文林(15923688846）、李登明（15213166050）、许定银(18623343530）、高胜勇（13509407680）。 （3）应急领导小组职责1)领导各单位应急小组的培训和演习工作提高其应变能力。2）当施工现场发生突发事件时负责救险的人员、器材、车辆、通信联络和组织措挥协调。3）负责配备好各种应急物资和消防器材、救生设备和其他应急设备。 4）发生事故要及时赶到现场组织指挥，控制事故的扩大和连续发生，并迅速向上级机构报告。5）负责组织抢险、疏散、救助及通信联络. 6)组织应急检查:保证现场道路畅通，对危险性大的施工项目应与当地医院取得联系，做好救护准备.（4）应急反应预案 1)事故报告程序 事故发生后，作业人员、班组长、现场负责人、项目部安全主管领导应逐级上报,并联络报警,组织急救。2)事故报告 事故发生后应逐级上报,一般为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故 （包括人员死亡、重伤及财产损失等严重事故)时应立即向上级领导汇报，并在24小时内向上级主管部门作出书面报告. 3）现场事故应急处理 危险性较大的脚手架工程施工过程中可能发生的事故主要有：机具伤人、火灾事故、雷击触电事故、高温中暑、中毒窒息、高空坠落、落物伤人等事故.(A）火灾事故应急处理 及时报警、组织扑救：当火灾发生时，当事人或周围发现者应立即拨打119，并说明火灾位置和简要情况。同时报告给值班人员和义务消防队进行扑救。集中力量控制火势:根据工地情况，利用周围消防设施对可燃物的性质、数量、火势、燃烧速度及范围作出正确判断,迅速进行灭火.消灭飞火：组织人力密切监视未燃尽飞火，防止造成新的火源.疏散物资：安排人力、物力对没被损坏的物品进行疏散，减少损失，防止火势蔓延。注意人身安全:在扑救过程中防止自身及周围人员的重新伤害。积极抢救被因人员：由熟悉情况的人员做向导，积极寻找失落遇难的人员。配合好消防人员,最终将火扑灭.(B）触电事故应急处理 立即切断电源；用干燥的木棒、竹竿等绝缘工具将电线挑开,放置适当位置，以防再次触电。伤员被救后应迅速观察其呼吸、心跳情况。必要时可采取人工呼吸、心脏挤压术。在处理电击时还应注意有无其他损伤而作相应的处理。局部电击时应对伤员进行早期清创处理，创面宜暴露，不宜包扎。由电击而发生内部组织坏死时必须注射破伤风抗菌素。（G）高温中暑的应急处理 应迅速将中暑人员移至阴凉的地方。解开衣服，让其平卧,头部不要垫高。降温：用凉水或50酒精擦其全身,直至皮肤发红,血管扩张以促进散热。降温过程中必须加强护理,密切观察体温,血压和心脏情况。当气温降到38左右时应立即停止降温，防止虚脱。及时补充水分和无机盐.能饮水患者应鼓励其喝足凉水或其他饮料，不能饮水者应静脉补液，其中生理盐水约占一半。及时处理呼吸、循环衰竭。 转院：医疗条件不完善时，应及时送往就近医院进行抢救.（D)其他人身伤害事故处理当发生如高空坠落、被高空坠物击中、中毒窒息和机具伤人等造成人身伤害时:向项目部汇报。 应立即排除其他隐患,防止救援人员遭到伤害。积极进行伤员抢救. 做好死亡者的善后工作,对其家属进行抚恤。4)应急培训和演练 应急反应组织和预案确定后，施工单位应急组长组织所有应急人员进行应急培训。组长按照有关预案进行分项演练，对演练效果进行评价根据评价结果进行完善。 在确认险情和事故处置妥当后，应急反应小组应进行现场拍照、绘图、收集证据、保留物证。经业主、监理单位同意后,清理现场恢复生产。 单位领导将应急情况向现场项目部报告组织事故的调查处理。在事故处理后，将所有调查资料分别报送业主、监理单位和有关安全管理部门。5）应急通信联络 遇到紧急情况耍首先向项目部汇报.项目部利用电话或传真向上级部门汇报并采取相应救援措施。各施工班组应制定详细的应急反应计划，列明各营地及相关人员通信联系方式，并在施工现场、营地的显要位置张贴，以便紧急情况下使用。十、悬挑防护架设计与验算1、设计参数1.1、永久荷载G1K构配件自重，竹串片脚手板自重标准值取0。35kN/m2、栏杆与挡脚板自重标准值取0。14kN/m、密目网自重标准值为0。003kN/m2.1。2、可变荷载G2k施工均布活荷载按装饰脚手架取2kN/m2;2、悬挑槽钢及拉索设计与验算2.1、搭设形式2.2、挑杆受力简图受力简图如下：其中：P为外防护栏杆传来的轴向力设计值；N为钢丝绳拉力;VS、Vh为支座反力;2。3、内力计算由平衡方程得：P+ VS+W +Nsin45=0Vh+ Ncos45=00.85P+1。75P+0。85W=1。75Ncos45/0。93防护栏杆的自重设计值P=0.35+0。14+0。003=0。49kN。悬挑槽钢的自重W=2.93kg/m4m=12kg=0。12（kN）,经求解得:N=10。43kN.2。4、12圆钢受拉校核12圆钢所受拉力为Vs1/2=3.76/2=1.88kN，安全系数取为10,则12圆钢的设计拉力值为Ncu=18。8kN.12圆钢许用拉力为3.1462205=23。17kNNcu，12圆钢使用安全。2.5、钢丝绳选用由前述计算得知，钢丝绳的拉力为10.43kN,按作无弯曲吊索考虑安全系数取为8.故钢丝绳选用破断拉力总和值取10。438=83.44kN.查五金手册取13（637)钢丝绳即可满足要求。重庆海博建设有限公司 - 13 -
