聚苯板粘贴施工方案.doc

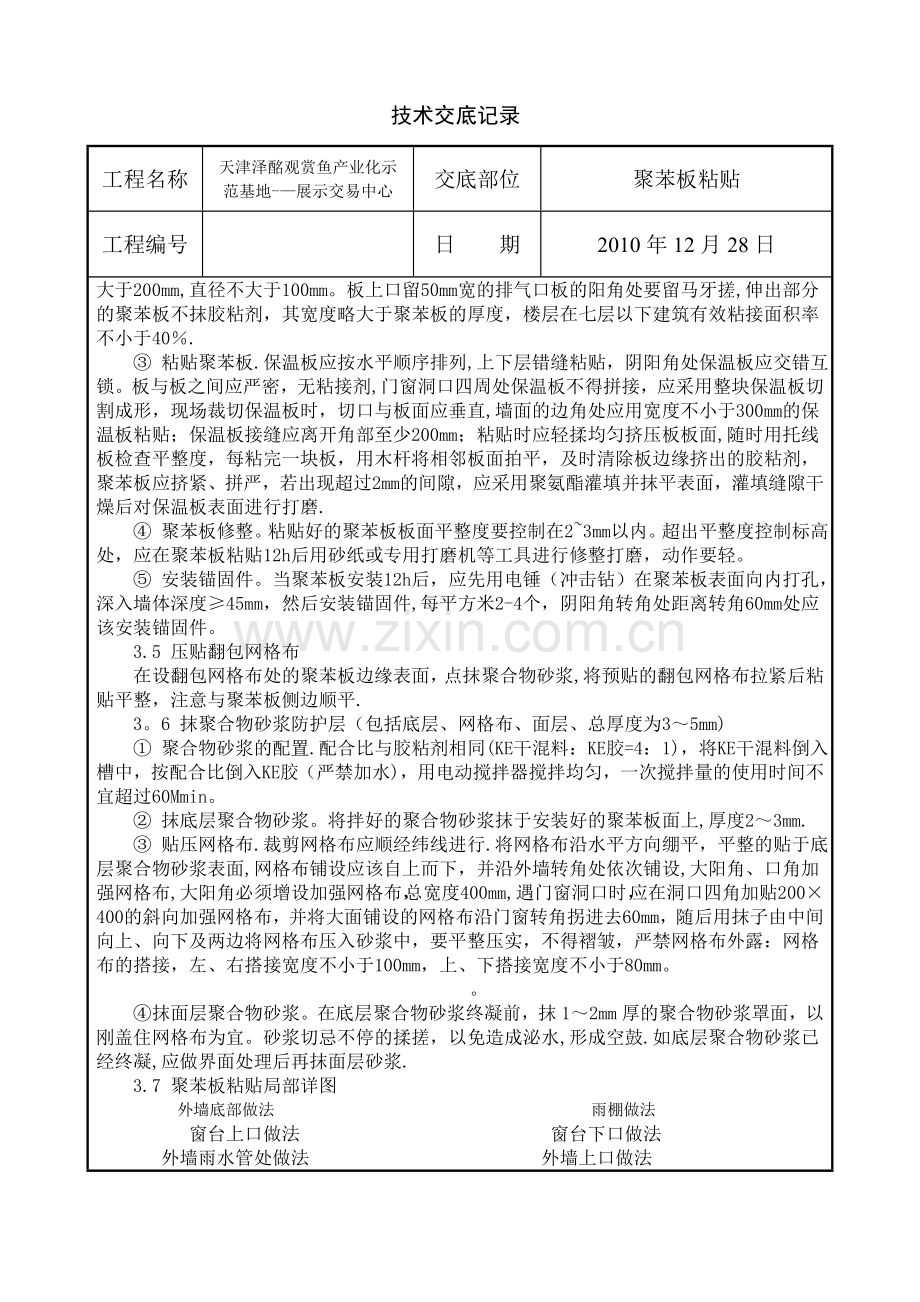

技术交底记录工程名称天津泽酩观赏鱼产业化示范基地-展示交易中心交底部位聚苯板粘贴工程编号日 期2010年12月28日交底内容:一、工程概况：本工程外墙为粘贴40mm厚挤塑板，做法为: 基层墙面清理平整、干净 建筑素水泥浆一道 10厚聚合物砂浆 40厚挤塑板保温层 15厚聚合物砂浆分两次摸（中间夹耐碱玻纤） 喷刷涂料二、施工准备2。1材料准备外墙保温所使用的保温材料为40厚膜塑聚苯板（EPS），保温材料的密度、导热系数、燃烧性均应符合设计要求并有检验报告、聚合物水泥砂浆胶粘剂、耐碱玻纤网格布、锚固件。2。2工具准备电钻、刮刀、刮杠、抹子、靠尺、托线板等2.3作业条件基层已找平，且经过自检及监理验收并合格.2.4人员准备外保温专业分包单位与总包单位签订专业分包合同，专业分包人员持相应资质证书上岗作业。三、操作工艺3。1工艺流程基础清理弹线粘贴安装聚苯板安装锚固件聚合物抹面砂浆耐碱玻璃纤维网格布聚合物抹面砂浆涂料3。2基础清理检查并封堵基面未处理的孔洞；清除墙面上的砼残渣，先用钢丝刷刮刷，再用扫帚清扫，除去墙面上的灰尘.3.3弹线 在阴角、阳角和墙面适当的部位固定钢丝以测定垂直基面误差，做好标记并记录。 挂控制线,墙面全高度固定垂直钢丝，每层板挂水平线。 在防水层上部20mm处挂一道水平线。3.4 粘贴安装聚苯板 粘翻包网格布.聚苯板安装到墙面的上、下、左、右顶点要粘贴翻包网格布，布宽为保温板厚+200mm，长度根据该处的具体情况而定 涂抹胶粘剂。在板边缘抹宽50mm、高10mm的胶粘剂，板中间呈梅花点布置，间距不大于200mm,直径不大于100mm。板上口留50mm宽的排气口板的阳角处要留马牙搓,伸出部分的聚苯板不抹胶粘剂，其宽度略大于聚苯板的厚度，楼层在七层以下建筑有效粘接面积率不小于40. 粘贴聚苯板.保温板应按水平顺序排列,上下层错缝粘贴，阴阳角处保温板应交错互锁。板与板之间应严密，无粘接剂,门窗洞口四周处保温板不得拼接，应采用整块保温板切割成形，现场裁切保温板时，切口与板面应垂直,墙面的边角处应用宽度不小于300mm的保温板粘贴；保温板接缝应离开角部至少200mm；粘贴时应轻揉均匀挤压板板面,随时用托线板检查平整度，每粘完一块板，用木杆将相邻板面拍平，及时清除板边缘挤出的胶粘剂，聚苯板应挤紧、拼严，若出现超过2mm的间隙，应采用聚氨酯灌填并抹平表面，灌填缝隙干燥后对保温板表面进行打磨. 聚苯板修整。粘贴好的聚苯板板面平整度要控制在23mm以内。超出平整度控制标高处，应在聚苯板粘贴12h后用砂纸或专用打磨机等工具进行修整打磨，动作要轻。 安装锚固件。当聚苯板安装12h后，应先用电锤（冲击钻）在聚苯板表面向内打孔，深入墙体深度45mm，然后安装锚固件,每平方米2-4个，阴阳角转角处距离转角60mm处应该安装锚固件。3.5 压贴翻包网格布在设翻包网格布处的聚苯板边缘表面，点抹聚合物砂浆,将预贴的翻包网格布拉紧后粘贴平整，注意与聚苯板侧边顺平.3。6 抹聚合物砂浆防护层（包括底层、网格布、面层、总厚度为35mm) 聚合物砂浆的配置.配合比与胶粘剂相同(KE干混料：KE胶=4：1)，将KE干混料倒入槽中，按配合比倒入KE胶（严禁加水)，用电动搅拌器搅拌均匀，一次搅拌量的使用时间不宜超过60Mmin。 抹底层聚合物砂浆。将拌好的聚合物砂浆抹于安装好的聚苯板面上,厚度23mm. 贴压网格布.裁剪网格布应顺经纬线进行.将网格布沿水平方向绷平，平整的贴于底层聚合物砂浆表面,网格布铺设应该自上而下，并沿外墙转角处依次铺设,大阳角、口角加强网格布,大阳角必须增设加强网格布，总宽度400mm,遇门窗洞口时，应在洞口四角加贴200400的斜向加强网格布，并将大面铺设的网格布沿门窗转角拐进去60mm，随后用抹子由中间向上、向下及两边将网格布压入砂浆中，要平整压实，不得褶皱，严禁网格布外露：网格布的搭接，左、右搭接宽度不小于100mm，上、下搭接宽度不小于80mm。 抹面层聚合物砂浆。在底层聚合物砂浆终凝前，抹12mm厚的聚合物砂浆罩面，以刚盖住网格布为宜。砂浆切忌不停的揉搓，以免造成泌水,形成空鼓.如底层聚合物砂浆已经终凝,应做界面处理后再抹面层砂浆.3.7 聚苯板粘贴局部详图 外墙底部做法 雨棚做法 窗台上口做法 窗台下口做法 外墙雨水管处做法 外墙上口做法四、质量标准41一般规定 外墙保温施工前门窗框、预埋铁件应施工完毕，墙上的施工孔洞堵塞密实。 外墙保温施工应在聚苯板粘贴完后进行隐检，抹灰完后进行验收。 各项目检查数量应符合下列要求:以每5001000划分为一个检验批,不足500也应该划分一个检验批:每个检验批每100应该至少抽查一处，每处不得小于104.2 主控项目 外墙保温的所有材料,应按设计要求选用，并符合本体系及国家的有关标准的要求 外墙保温施工前,基层表面的尘土、污垢、油渍等应清除干净。 胶粘剂和聚合物砂浆的配合比应符合外墙保温体系的要求. 每块聚苯板与墙面总粘结面积不小于40，聚苯板与墙面必须粘结牢固，无松动和虚粘的现象,锚固件的深度和数量应符合要求.4。3 一般项目 聚苯板上下层错缝粘接,阴角处交错互锁，门窗洞口四角处板不得拼接,应采用整块板切割成形，板接缝离开角部至少200。 锚固件安装应在粘接保温板24h后进行。保温板侧边外露处网格布做反包处理。聚苯板的胶粘面积、锚固件安装数量符合设计要求，加强网的接头、搭接长度符合要求。具体要求见下表聚苯板安装允许偏差与检验方法项次项目允许偏差（）检验方法1表面平整度32米靠尺、塞尺2立面垂直度32米靠尺、塞尺3阴阳角垂直32米托线板4阴阳角方正32米托线板5板块间缝宽0.5钢尺6板块间高差（含接磋高差）1.0钢尺7分格缝直线度35米拉通线、钢尺 网格布应压贴密实，不得有空鼓、褶皱、翘曲、外露等现象，搭接长度符合要求。 抹灰面层应表面洁净，接搓平整. 保温墙面层的外饰面质量应符合相应的施工及验收规范的要求。技术负责人： 交底人: 接交人：
