螺栓孔封堵施工方案.doc

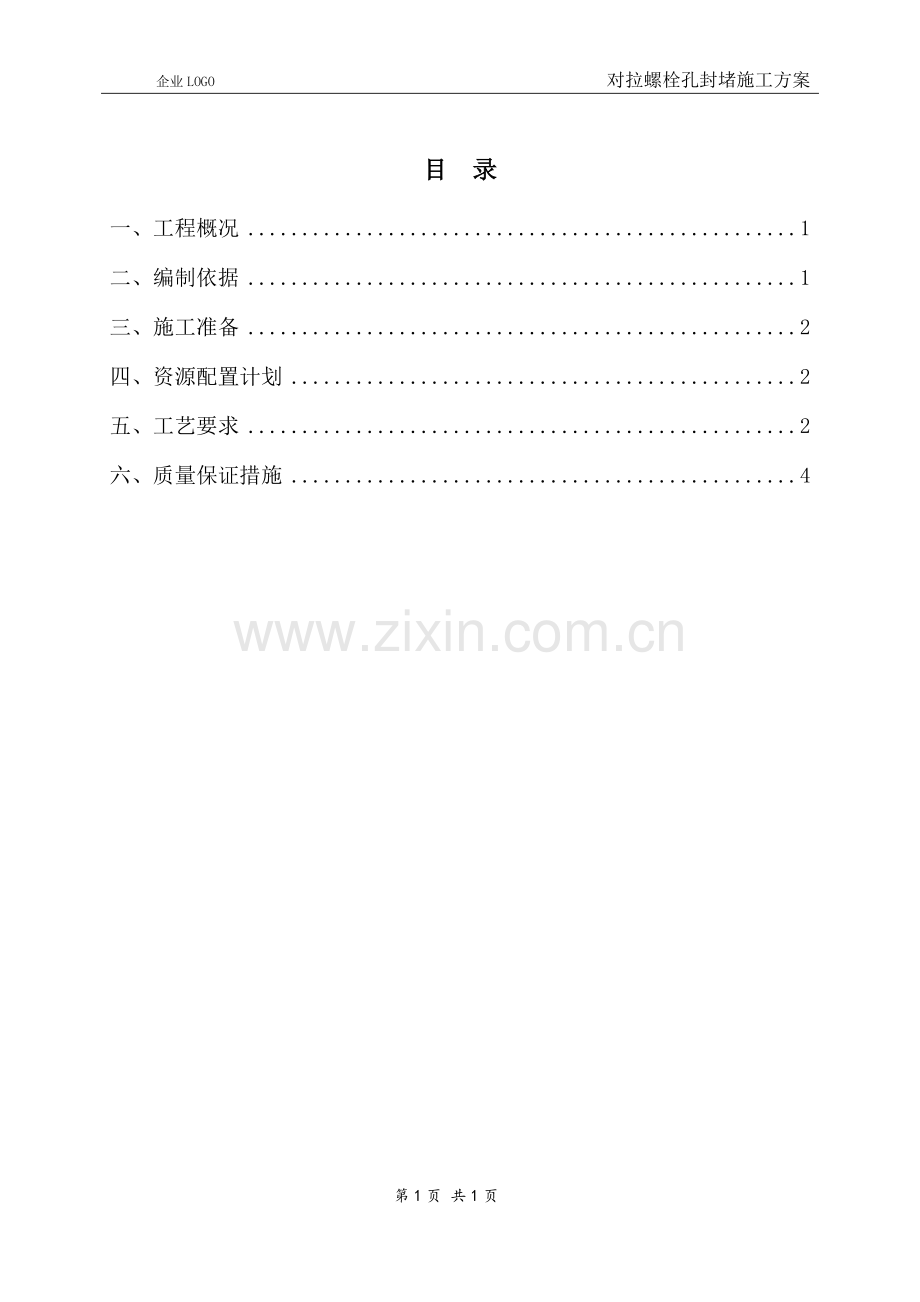

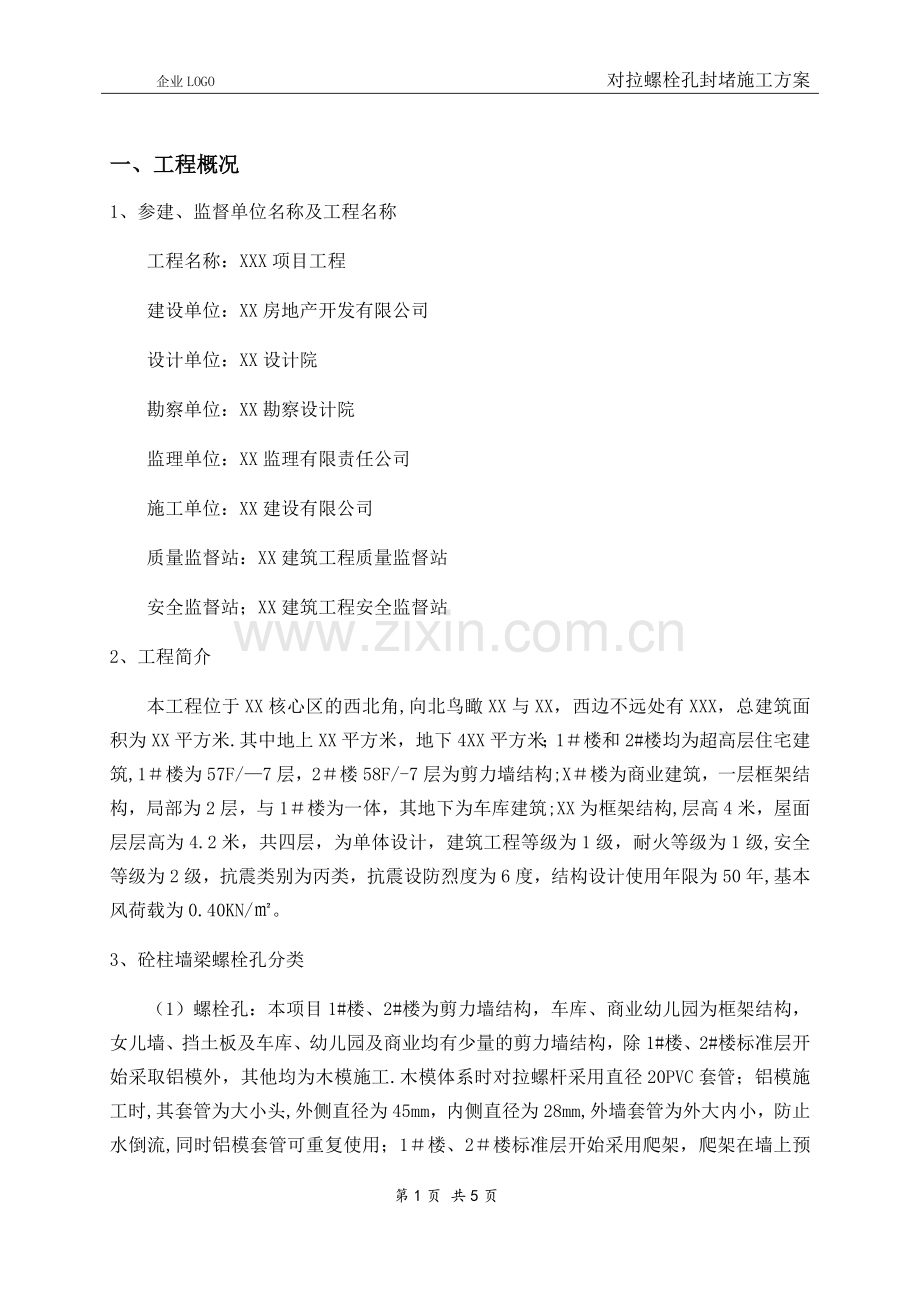

企业LOGO 对拉螺栓孔封堵施工方案目 录一、工程概况1二、编制依据1三、施工准备2四、资源配置计划2五、工艺要求2六、质量保证措施4第1页 共1页一、工程概况1、参建、监督单位名称及工程名称工程名称：XXX项目工程建设单位：XX房地产开发有限公司设计单位：XX设计院勘察单位：XX勘察设计院监理单位：XX监理有限责任公司施工单位：XX建设有限公司质量监督站：XX建筑工程质量监督站安全监督站；XX建筑工程安全监督站2、工程简介本工程位于XX核心区的西北角,向北鸟瞰XX与XX，西边不远处有XXX，总建筑面积为XX平方米.其中地上XX平方米，地下4XX平方米；1楼和2#楼均为超高层住宅建筑,1楼为57F/7层，2楼58F/-7层为剪力墙结构;X楼为商业建筑，一层框架结构，局部为2层，与1楼为一体，其地下为车库建筑;XX为框架结构,层高4米，屋面层层高为4.2米，共四层，为单体设计，建筑工程等级为1级，耐火等级为1级,安全等级为2级，抗震类别为丙类，抗震设防烈度为6度，结构设计使用年限为50年,基本风荷载为0.40KN/。3、砼柱墙梁螺栓孔分类（1）螺栓孔：本项目1#楼、2#楼为剪力墙结构，车库、商业幼儿园为框架结构，女儿墙、挡土板及车库、幼儿园及商业均有少量的剪力墙结构，除1#楼、2#楼标准层开始采取铝模外，其他均为木模施工.木模体系时对拉螺杆采用直径20PVC套管；铝模施工时,其套管为大小头,外侧直径为45mm，内侧直径为28mm,外墙套管为外大内小，防止水倒流,同时铝模套管可重复使用；1楼、2楼标准层开始采用爬架，爬架在墙上预留直径45mm的洞，此预留洞按铝模套管洞的处理方式进行。（2）女儿墙等使用止水螺杆的部位，参照螺栓孔封堵方式。二、编制依据1、我司与建设单位签订的施工合同2、以往类似的施工经验三、施工准备1、现场准备：准备好现场电源接驳点;在施工区域内操作架已按照要求搭设完毕,并清扫干净，以便施工；丝杆孔洞及墙面清理。2、技术准备：进行施工技术交底:修补施工前由项目技术负责人组织施工人员、质安人员对班组长、施工工人交底，逐层排查使用对拉螺栓的外墙墙体，将需要封堵的对拉螺栓空洞标记，针对施工过程中的关键部位、施工难点、质量和安全要求、操作要点及注意事项等进行全面的交底，各个班组长接受交底后组织操作工人认真学习，并要求落实在各个施工环节之上。3、样板带路：先做样板，经各单位点评后大面积实施。四、资源配置计划1、劳动力配置计划：序号工种人数备注1普工1清理孔内垃圾及PVC管2抹灰工2孔内注浆封口3普工1打注孔内发泡剂2、物资配置计划:（1）工程材料:水泥、河砂、膨胀剂、911聚氨酯防水涂料,泡沫填缝剂（产品为单组份聚氨酯泡沫填缝材料）.主要材料如下：（2）机具:铲刀、锹，钢卷，抹子等。五、工艺要求1、施工工艺铝模工艺施工梁墙的对拉螺杆孔洞封堵工艺流程：检查孔洞孔内喷射发泡剂内外侧封堵1：2干硬性防水水泥砂浆外墙表面涂刷直径100圆形防水涂膜（内墙时防水涂膜改成水泥基防水)。木模施工时墙梁对拉螺杆洞封堵工艺流程：螺栓孔PVC管清除及孔眼周边垃圾清理(止水螺杆无此道工序)螺杆孔洞外侧（外墙外侧）凿出孔内用发泡剂封堵内外侧封堵1：2干硬性防水水泥砂浆外墙表面涂刷直径100圆形防水涂膜（内墙时防水涂膜改成水泥基防水）.当砼墙止水螺杆时，在螺杆与墙相交处，先凿出20mm深、直径50mm的喇叭形,内外侧封堵1：2干硬性防水水泥砂浆,外墙表面涂刷直径100圆形防水涂膜（内墙时防水涂膜改成水泥基防水）.2、具体实施工序（以铝模螺杆孔洞封堵为样板进行阐述）采用一次性PVC套管时，用铲刀将露出墙面的PVC管清理干净，孔眼周边残余灰浆清理；用毛刷扫净。（1）、外墙及有防水房间的墙体,从墙外侧将泡沫胶管深入螺栓内进行发泡灌注，灌注深度至距离内墙面3050mm;内墙时两侧均可满打发泡剂。（2）、待发泡剂不粘手时，内外以砼面往内挤压发泡剂入孔内3050mm（若发泡剂本身距砼面3050mm时此道工序可取消)。（3）、用1：2干硬性防水砂浆两侧封堵密实，其表面应比砼面低2mm,适当养护。（4）、螺杆孔洞四周砼表面清理干净，然后用直径100的圆形软质材料蘸聚氨酯防水涂料“印”在孔洞周围，对封堵的孔洞二次加强处理.封堵效果如下图： 3、施工工艺重点要求（1）、膨胀水泥砂浆需集中搅拌，禁止直接在楼层上搅拌。（2)、质检员过程跟踪检查填充质量,发现填充不合格处，及时下发整改通知单，并进行上报。（3）、发泡填充时枪嘴深入至孔底，随发随慢慢地抽出枪嘴,且勿动作过快，过快易使孔内填充不实。（4）、必须安排有责任心的工人，先凿除外面拉杆螺孔塑料套管和清除孔内垃圾、粉尘，每层一个孔一个孔的清理,再到内墙向孔内打发泡剂，孔内浇水施润后用微膨胀防水砂浆填嵌密实，逐层封堵上去，每完成一个层面要进行全数自检，不得遗漏，每完成一层墙面，项目部专职质量员检查，发现有遗漏和不符合者必须及时整改,确保工程质量。（5）、封堵外墙对拉杆螺栓孔在大面积施工前先做样板墙面，根据上述操作顺序，在1#楼主楼二层1轴处外墙面进行封堵，完成后对该墙面喷水24小时后观察无渗漏，经样板点评后再进行大面积施工。（6)、操作工操作前必须检查作业点的安全措施是否能确保施工安全，如不符安全操作环境的，不能进行操作,应通知项目部派人进行安全设施修复合格后才能操作，因外墙与脚手架之间有一定的空档，操作时应注意安全，脚下不要踩空,上架作业必须按要求佩戴好安全带,操作处需铺设脚手板。(7）、操作工每天作业应做好落手清工作，在脚手架上严禁高空抛物,应将废弃物品集中存在随身携带垃圾袋内，带至地面垃圾存放点集中处理，以免造成污染。4、施工节点详图 剪力墙拉杆螺栓孔填补示意图六、质量保证措施1、质量目标:合格，确保外墙面无渗漏。2、质量保证措施（1）、水泥、防水砂浆、发泡剂等材质必须符合设计要求和施工及验收规范的规定；水砂浆配合比要准确。（2）、严格贯彻ISO9000质量贯标认证要求,根据 “无渗漏”的质量目标，认真进行技术交底工作，实施专人负责制.加强事前控制和事后检查，把质量隐患消除在萌芽状态：1）对每道工序的操作质量进行巡视检查，对违章操作，不符合质量要求的及时纠正，防患于未然；2）在工序质量的自检、互检的基础上，进行工序质量的交接检查，坚持上道工序不合格不能转入下道工序的施工原则;3、项目部管理人员定期不定期的进行抽查，发现不合格的要求立即进行返工处理。4、成品保护施工操作时应妥善保护好已完工程项目,防止碰撞造成未凝固前表面损伤。（1)加强对施工操作人员的教育，增强成品保护意识。（2)落地砂浆及时清除，收集再用。以免与地面粘结，影响下道工序施工。（3）对进场的材料、成品或半成品要进行进场检验，检验合格后分类管理、挂牌标识、妥善保护.七、安全文明施工（一）、安全施工措施1、项目部安全控制必须坚持“安全第一、预防为主”的方针。2、进场前对所有施工人员进行体检、登记造册及进场安全教育,签定劳动合同.3、对施工临边进行防护、施工机械进行检查维修保养，确保安全运行。4、施工过程中安全员进行跟踪检查，发现隐患及时处理.5、作业人员要严格遵守劳动纪律，覆行自己的岗位职责，工作中不擅自脱岗、不打闹、不睡觉、上班前不喝酒。6、作业人员进入施工现场必须穿戴劳动保护用品，严格执行安全操作规程.7、施工中作好各种施工记录及过程报验工作，确保过程受控.(二）文明施工1、施工过程中，保持作业区域环境卫生，不得将废弃材料乱扔、乱放；现场余料、包装容器及时回收，堆放整齐。2、建筑物内外存放的各种物资要分类别、规格按施工平面布置图码放整齐，符合其具体要求。3、现场工人操作做到活完料净脚下清。4、现场施工垃圾集中堆放，及时分拣、回收、清运。施工作业面建筑垃圾及时清理。第6页 共5页
