仓库照明施工方案.doc

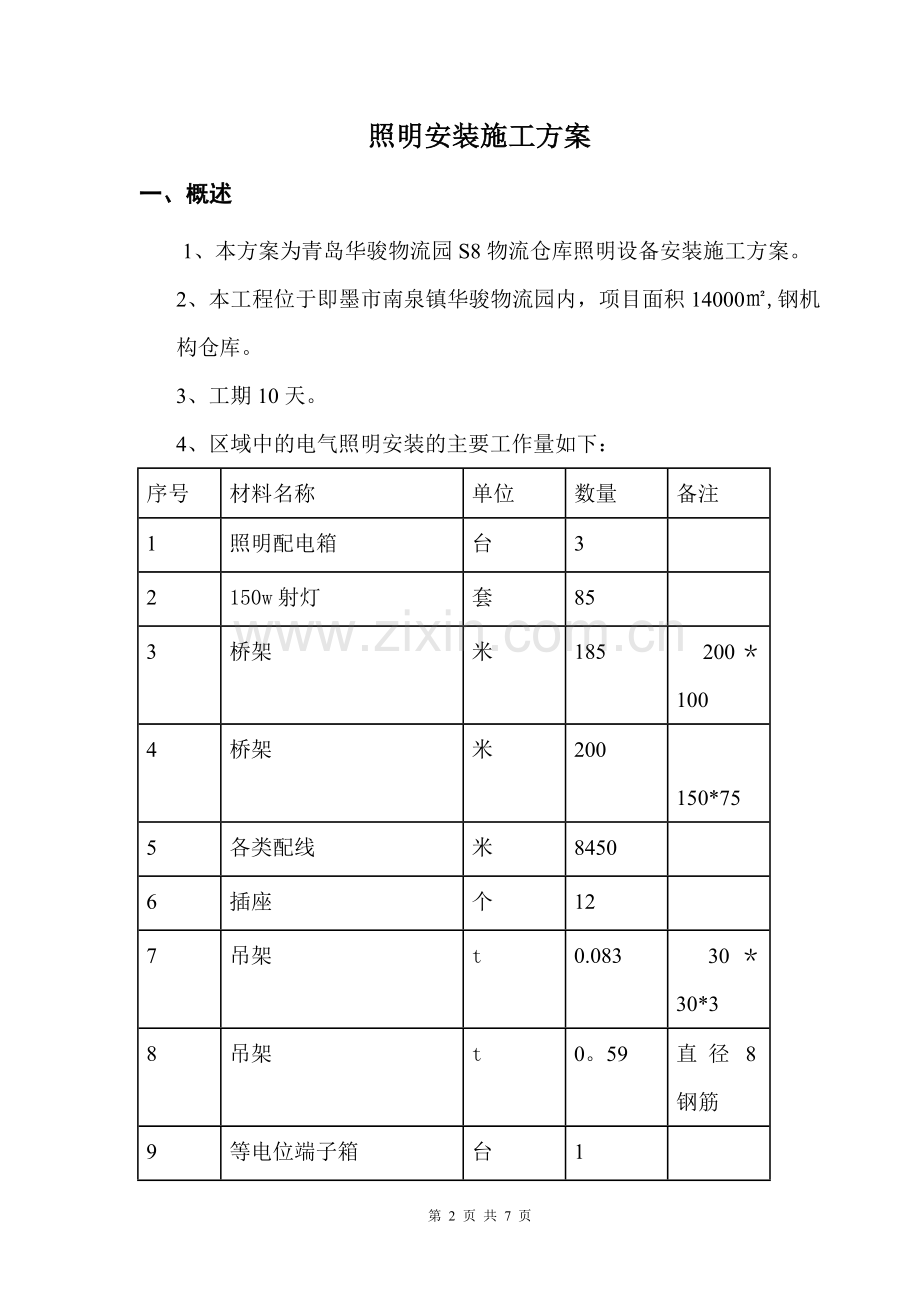

华骏物流园2#仓库照明安装项目施工方案青岛三信亮化科技有限公司20179-12照明安装施工方案一、概述1、本方案为青岛华骏物流园S8物流仓库照明设备安装施工方案。2、本工程位于即墨市南泉镇华骏物流园内，项目面积14000,钢机构仓库。3、工期10天。4、区域中的电气照明安装的主要工作量如下：序号材料名称单位数量备注1照明配电箱台32150w射灯套853桥架米1852001004桥架米200150*755各类配线米84506插座个127吊架t0.0833030*38吊架t0。59直径8钢筋9等电位端子箱台110电表台111电缆米100二、编制依据1、 华骏物流公司提供的电气施工图纸2、 电气装置安装工程电气照明施工及验收规范 GB50259-96三、工机具准备 序 号机具名称规格单位数量备注1液压升降车辆22电焊机台13扳手套54斜口钳套55剥线钳套66管钳把67水平尺把48电钻台1四、施工步骤1. 支架安装：在本项目中，照明配电箱、灯具、支架均采用镀锌角钢。首先根据照明设备的外形尺寸及安装详图下料,在下料时注意将角钢的未端圆角,除去毛刺及尖锐棱角。之后按照明设备的预留安装孔位置在支架角钢上钻孔，在支架预制完成后，对支架未端及钻孔处等镀锌层遭到损坏的地方刷银粉漆，以防止镀锌层破坏处发生腐蚀。在安装支架时，先根据设备的安装高度计算出支架的安装位置，在厂房内在相应的结构立柱上钻孔，用螺栓将支架固定于结构立柱上，在固定支架时,用水平尺检查，以保证支架水平.其它区域则将支架焊接于钢结构上。 2. 照明配电箱安装：按设要计要求，本项目中所有照明配电箱底边距地面安装高度为1.5m.用带平垫片及弹簧垫片的镀锌螺栓将照明配电箱支架固定于钢结构立柱上，安装时，用磁力线坠进行检查,以确保照明配电箱垂直偏差小于3mm。3. 开关、插座安装:所有灯开关的底边安装高度为1.5m，考虑到施工方便,开关边缘距门框的距离为0.5m； 4. 保护管安装：使用普利卡管保护聪桥架引出至灯具间的电线保护。5. 灯具安装:在支架安装完毕后，只须用带平垫片及弹簧垫片的镀锌螺栓将灯具固定于钢梁上即可，仓库灯具安装高度为8.5m，仓库地面平整，以地面为基准,在土建专业图纸上读出其标高，再确定该点的灯具安装位置，接着用水管在纵向位置上确定其它灯具的安装位置，并计算出其支架的长度,完成在纵向上各个灯具支架长度的测量。其它灯具的支架长度对应已测量出灯具支架即可。其它区域,可以用钢平台或地面为参照物,确保灯具安装高度一致，保证安装后灯具整齐、美观.6. 穿线及接线,本项目中，用红色线表示相线，以绿色线表示零线，黄线表示接地线,由于各灯具之间的保护管长度并不长，可直接将电线或电缆穿过保护管，或用先穿钢线再拉电线的办法。在电线或电缆的分支处采用绞接方式连接，在电线或电缆对接处采用压线帽将电缆或电线连接起来.对于螺口式灯具，相线应接在中心触点的端子上,零线应接在螺纹的端子上.对于单相两孔插座,面对插座的右孔或上孔与相线相接,左孔或下孔与零线相接；单相三孔插座，面对插座的右孔与相线相接,左孔与零线相接,上孔与地线相接;在有开关的地方,相线引入开关.7. 通电检查：照明安装工作结束后，须进行照明灯具的通电检查工作，检查工作可采用正式电源,也可采用带有保护装置的临时电源。通电前,先用绝缘摇表测量相线对地的绝缘电阻值，其值不得低于0。5M，之后用万用表测量相线和零线间的绝缘电阻，其值不得为零.送电后，检查各灯具是否正常发光,各开关的控制功能是否实现。自检合格后,上报项目部质检部门,由业主、项目部质检部门共同进行检查，检查合格后,填写照明试照记录,各方签字确认.五、质量控制点1. 照明箱的垂直度偏差不大于5mm，成排灯具的中心线偏差不大于5mm,同一室内开关、插座的标高差不大于5mm。2. 灯具及其控制开关工作正常,灯具内外干净明亮，支架横平竖直，焊口饱满，焊接处均已补漆.3. 配电箱(盘、板）安装应位置正确，部件齐全，箱体开孔合适，切口整齐。零线经汇流排(零线端子)连接,无绞接现象；箱体(盘、板）油漆完整;箱体内外清洁，箱盖开闭灵活,箱内接整齐，回路编号齐全、正确；管子与箱体连接有专用锁紧螺母.4. 导线与器具连接应牢固紧密，不伤芯线.压板连接时压紧无松动；螺栓连接时，在同一端子上导线不超过两根,防松垫圈等配件齐全；开关切断相线，螺口灯头相线接在中心触点的端子上;单相插座的接线，面对插座，右极接相线；左极接零线；导线进入器具的绝缘保护良好，在器具、盒(箱)内的余量适当。六、安全措施及文明施工在照明施工中,除保证正常施工的安全防范措施外,须注意如下事项：1. 在电气照明安装施工中，有相当多的高空作业，作业高度在8米以上,采用液压升降车。在此区域施工时，须有一名专职安全员现场进行监护工作。在安全员确认活动脚手架或液压升降车已有制动措施并符合安全规定后，施工人员方可进行登高作业，登高作业安全带须采用双挂钩式安全带。2. 照明安装工作中带有焊接作业，要求焊工必须佩带焊帽方可进行焊接作业，同时,工作点应备有来火器；在进行高空焊接作业时，作业点下方应有防火布或接火盆,并在工作点下方应拉起警示带,以防焊花溅落伤人。3. 现场施工时,应及时清理施工垃圾，保持施工现场清洁，做到“工完、料净、场地清”。第 7 页 共 7 页
