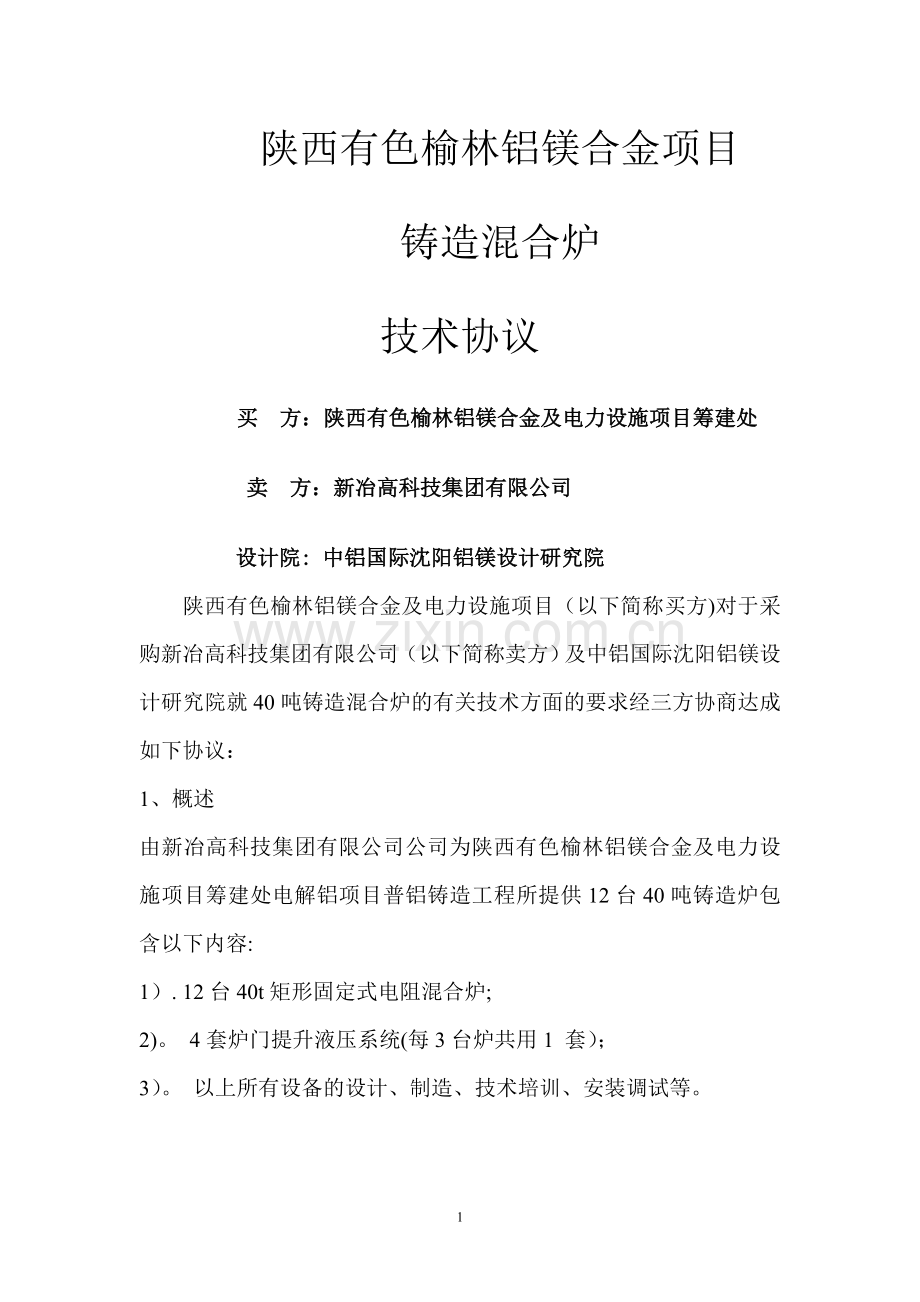

陕西有色榆林铝镁合金项目
铸造混合炉
技术协议
买 方：陕西有色榆林铝镁合金及电力设施项目筹建处
卖 方：新冶高科技集团有限公司
设计院: 中铝国际沈阳铝镁设计研究院
陕西有色榆林铝镁合金及电力设施项目（以下简称买方)对于采购新冶高科技集团有限公司（以下简称卖方）及中铝国际沈阳铝镁设计研究院就40吨铸造混合炉的有关技术方面的要求经三方协商达成如下协议：
1、概述
由新冶高科技集团有限公司公司为陕西有色榆林铝镁合金及电力设施项目筹建处电解铝项目普铝铸造工程所提供12台40吨铸造炉包含以下内容:
1）. 12台40t矩形固定式电阻混合炉;
2)。 4套炉门提升液压系统(每3台炉共用1 套）；
3）。 以上所有设备的设计、制造、技术培训、安装调试等。
固定式混合炉概述
40吨矩形固定式电阻混合炉用于电解铝液铸造前的处理，主要原料为电解铝液和少量部分固体料（中间合金和少量部分返回固体料），固体料加料方式为机械加料，液体料的加料方式为炉侧抬包倾倒入铝的方式。本炉子采用液压提升大炉门结构，运行平稳，方便机械扒渣；加热元件采用硅碳棒，通过晶闸管进行调功，可精确控制和调节热负荷。通过高可靠的系统设计和高品质的制造和施工充分保证炉子长期高效、稳定的工作.主要元件均采用高可靠产品，同时通过合理的应用耐火材料和机械设备，可大大提高该设备可靠性能，显著减少日常维护工作量。
矩形固定式混合炉具有操作方便、维护工作量低等特点，为电解铝铸造的首选设备。
1.本技术协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术协议和工业标准的优质产品。
2.本技术协议所使用的标准如与卖方所执行的标准不一致时，按较高标准执行。
3。本协议作为合同附件与合同具有同等法律效力.
主要技术参数
一：工艺描述
40 吨矩形固定式电阻混合炉是电解铝液铸造生产线上的重要设备，主要用于电解铝液铸造前的处理，以确保铸造工艺对铝液的要求。
该混合炉为固定式矩形炉，采用硅碳棒作为加热元件，手动/自动控温，控温准确，转注方便、安全，是电解铝液铸造生产的理想设备。炉子设计为大炉门结构（与炉膛等宽），可满足机械加料、扒渣的要求.
固体料(主要为少量回炉废料)采用专用的加料工具(如叉车、专用加料车等)通过炉门加到炉内，液体料通过炉子侧墙的入铝口采用抬包倾倒的方式加到炉内。在整个工作周期内,采用搅拌器或人工将对液态铝进行有效、充分的搅拌,以使铝液温度、成分更均匀。在整个工作周期内搅拌、取样、精炼、扒渣、静置、样品分析以及温度调节都是可以实施的。
在铝液的成分和温度都符合工艺需求之后,铝水通过转注流槽注入后续设备进行下一步的处理。
二: 设备主要用途
1. 40 吨矩形固定式电阻混合炉用于电解铝液铸造前的静置、保温等处理。
2。 液压系统为炉门提升提供动力。
3. 流槽用于从炉子向铸造机进行铝水转注。
三:设计数据
1. 安装地点和气候条件
海拔
1286m
极限最高温度
39℃
极限最低温度
—32.7℃
年平均气压温
8.3℃
年平均大气压
896.9hpa
年平均相对湿度
56％
地震烈度
6级
2.混合炉工作条件
1)环境空气
设备现场有少量粉尘、无腐蚀性有害气体、设备现场无明显震动及颠簸。
2）环境温度 ≤50℃
3.电源条件：AC380/220V±10％ ,50Hz±1 Hz 三相五线制
压缩空气供应： 0.4–0.6 Mpa，要求除杂、干燥。
4。工作制度：365天/年，3班/天 8小时/班
5.安装位置：铸造车间厂房内
6。 冷却水： 可采用工业循环水。
不溶物: ＜20mg/L。
供应压力： 0。2~0。4Mpa。
供应温度： +1～35℃
单台液压站冷却水耗量：5T/h。
四：设备主要技术参数
1. 40 吨固定式电阻混合炉（单台)
1。1 炉子用途: 电解铝铸造前的静置、保温等处理。
1。2 炉子形式： 矩形固定式电阻炉。
1.3 产品种类: 普通铝锭铸造。
1.4 炉子原料: 电解铝液+少量回炉废料.
1。5 炉子容量： 40+10％T(液态，液面线距炉门坎100mm）。
1。6 炉子加料方式：固体料可满足机械加料。
液体料采用抬包倾倒方式入炉。
1.7 炉子扒渣方式:可满足机械扒渣，扒渣角度35º。
1。8 炉门形式： 一个液压提升的大炉门（气动压紧）
1。9 放流方式：手动放流。
1.10 流眼数量及形式： 2 个流眼,一体式。
1。11 电解铝液入炉温度： ≤900℃。
1。12 炉膛有效尺寸:5560×4780×955(LXBXH）.
1。13 熔池深度： ~800mm左右(满炉）。
1。14 炉膛工作温度： max 1050℃。
1.15 铝水铸造温度： 690～750℃（须加冷料降温）.
冷态金属加入量≤20％
1。16 铝液温控精度: ≤±5℃（充分、有效的搅拌后）
1.17 炉子加热方式： 电阻加热
1.18 加热元件：24组硅碳棒，共48根（分二区，每区12组）。
1。19 硅碳棒参数:单根功率18。75kw。
1。20 加热器供电： 380V±10％ (3 相5线制）、50Hz±5％.
1。21 加热器接线方式： Δ（每区12 组)。
1。22 加热器总功率： 900kw左右。
1.23 升温速率 ≥30°C/h
1。24 熔化率 1.0 t/h
1。25 加热器调节方式： 周波控制器+晶闸管调功.
1.26 控制系统: 仪表控制(自动/手动）。
炉气定温控制；炉气、铝液温度测量、显示并记录（无纸记录仪)。
1.27 炉壁温升：（热短路点除外）
侧墙及炉底外表面温升 < 65°C
炉顶外表面温升 < 95°C
1.28 炉衬形式： 砖与浇注料混合炉衬.
1。29 炉衬寿命: ≥4600 炉次.
1.30 噪音： ≤85 分贝.
1。31铝液转注速度： 22t/h
1.32溶体放流速度： ＞600kg/min
1.33外形尺寸:(长×宽×高）7300×6570×5900
1。34铝混合炉总重：178t
1.35铝混合炉的使用寿命： ≥5年
2。 炉门提升液压系统（单套）
说明：每三台炉子共用一套液压站。
2.1 用途：为炉门提升提供动力.
2。2 炉门提升液压油缸数量： 1个（每台炉子1 个）。
2.3炉门油缸：活塞缸（Ø80/Ø140mm）。
2。4 炉门油缸行程： max1520mm。
2.5 炉门油缸提升速度：3—8m/min(现场标定，节流阀调节).
2.6 炉门油缸提升操作方式:手动.
2.7 工作介质: 国产抗磨液压油或进口同类液压油(调试过程中卖方提供，
正常后买方自供）。
2.8 液压系统压力： 16Mpa。
2.9 工作油温： 15～55℃。
2.10 液压油冷却方式:冷却水冷却。
2.11 液压油加热方式：电加热器加热。
2。12 油箱容量:2000L。
2。13 油箱材质： SUS304
设备组成和结构特点
40吨矩形固定式电阻混合炉主要由炉子钢结构、炉子砌体、炉门及其提升机构、加热系统及温度检测、放流系统、控制系统等构成。
1。 炉子钢结构
炉子的整体结构是特别针对大型的矩形混合炉的生产及工艺操作特点进行设计，炉体钢结构为完全焊接结构,采用12mm 钢板（Q235-A)及轧制型钢焊接而成，整个炉壳是为一个网络状加固钢件。在关键部位用型钢加固以防变形，该结构具有良好的刚性、强度和气密性，可充分承受炉子的机械应力和热应力.
在炉子的一侧设一个固定式的敞口受料箱，通过一段固定流槽与炉子相连,能满足液体料的入炉,入炉方式采用抬包倾倒的方式。流槽与炉子连接处设置一个气动闸板，能有效的防止炉气外泄.
炉门上部设有热屏蔽装置，采用50mm 厚的硅酸铝纤维板加螺栓锚固而成。炉门下沿设分片的渣板,可方便扒渣时将渣导入渣箱；渣板与炉子前墙采用螺栓连接，可方便更换维护.
随炉子一并提供的还有所有的安全防护设施，如栏杆、爬梯、踏板等(每个铸机都设有爬梯通道）.
2. 炉子砌体
整个炉子的内衬设计充分考虑大吨位混合炉的高温设备结构特点，分别作针对性结构设计，整个炉衬采用砖与浇注料的混合炉衬.用了优质不定型耐火材料分块施工及锚固施工技术，有效地解决了炉衬热态线性变化及各种不良现象，确保炉衬长期可靠生产运行.
设备的工作层主体使用磷酸盐结合的高铝砖，外观和尺寸精度满足砌体设计等级，要求其体积密度≥2。7 t/m3，其耐渗透、耐冲刷、抗结渣和低蠕变的性能指标显著优于烧结高铝砖和浇注料。工作层高铝砖的砌筑采用磷酸高铝火泥.原因在于,电热炉的最高饱和温度尚未达到烧结温度,就是说，普通火泥形成的炉衬不可能具备良好的整体性；而利用磷酸盐的化学结合特性,当烘炉温度超过650℃时即可获得很好的结合强度。
浇注料部分均采用分块浇注的方法，可有效解决浇注料在使用过程中所产生的应力、膨胀等问题，这种浇注方法富有成效,可确保炉衬获得良好的使用寿命.在正常生产维护条件下，炉衬寿命≥4600 炉次。
炉衬耐火材料包括：
炉底与渣坡 300mm 磷酸盐结合高铝砖层（80％Al2O3)
　　　　　 80mm 防渗层
　　　　　 415mm　 强度层—保温层
300mm 摩根埃尔邦D浇注料过渡层（平均厚度）
墙体　　　 230mm 磷酸盐结合高铝砖层(80％Al2O3)
~60mm　　防渗层
　　　　　 300mm　　保温层
30mm 吸能层
炉顶 600mm 型钢-耐热球(蠕）墨铸铁复合构件
280mm 轻质莫来石砌块
220mm 高铝纤维组件
3. 炉门及炉门提升机构
为方便机械装料和机械扒渣，炉子采用了与炉膛等宽的大炉门结构,炉门开口尺寸为1800×5840mm（长×宽），熔池表面清理更容易而且彻底，提高了扒渣速度、减少了铝液带出并且提高金属质量。炉门内衬由莫来石浇注料组成（见炉子砌体）。在炉门和炉门框之间用硅酸铝纤维编织带进行柔性连接，以增加其气密性。炉门垂直开启，炉门提升采液压缸提升,采用套筒滚子链驱动,炉门提升速度为3~8m/min(现场调试时标定）。当炉门下降到位时，采用采用气缸加压紧导向进行压紧密封,气缸安装在炉顶上防止受热。
在炉子两侧后墙上各加一个小炉门（900×550mm），炉门采用耐热铸铁制造，以便于清炉。
炉门钢结构为分片结构，每片之间用螺栓加碟形垫片连接，可有效解决炉门的热膨胀问题,满足长时间高温条件下的使用.
炉门开闭与加热器进行连锁，当炉门打开时，加热器自动断电;炉门关闭时，加热器自动投入并根据炉膛温度自动调节。
炉门框采用分块的结构以及针对性的合金材料(RQTSi5）可有效的应对高温烧烤及铝液气氛侵蚀。
炉门框由耐热铸铁（RQTSi5）制成，分块连接并栓固在炉子钢结构上.所有耐热铸铁件均要机械加工，保证其尺寸精度使炉门与炉门框之间能形成良好密封。
4。 加热系统及温度检测
本炉子采用硅碳棒（采用山东八三厂产品）加热，安装在炉膛上方，总功率共900kw（共24组）.加热器分二区控制,每区12组（接线方式为Δ接)炉子温度调节采用可控硅调功器进行调节。
由于硅碳棒在使用过程中会出现老化问题,为保证炉子的加热效率，买方可根据生产的需要进行更换。
本炉共设四个热电偶，四个热电偶,两个放在侧墙测炉气温度，两个放在后墙(提前预埋）测铝液温度，炉气温度参与炉温控制.
炉气温度及铝液温度均在在控制盘上仪表显示，温度控制差超标、三相不平衡报警,温度记录采用无纸记录仪进行记录。
5。 放流系统
本台炉子都配有两个放流口，两个流口为同一高度（均位于熔池最底部）,一个为工作流口，另一个为备用流口。流眼砖采用座砖加塞砖的结构，座砖随炉子一起浇注，塞砖采用炭化硅制成,由于碳化硅具有良好的导热性，因此可避免流眼堵塞，特殊的结构易于塞砖（带固定装置)的更换。
炉子堵流采用手动钎子的形式，操作采用手动操作。卖方为每台炉子提供两套堵流钎子和塞帽（一用一备），其余由买方自供（卖方提供钎子与塞帽的图纸）。
6。 受料系统
受料流槽系统由两部分组成,一部分为受料箱,一部分为连接在炉子侧墙上的流槽，在与炉子侧墙连接处设有闸板，进料时打开，闲时关闭，能够充分减少炉子的热损失.流槽和受料箱内衬采用重质浇注料和硅钙板组成,耐冲刷和急冷急热，易维护，能够充分适应受料的工况。
液态铝进料方式采用抬包倾倒的方式。
7. 控制系统
本控制系统具备联锁保护、报警等完善的控制功能。控制采用新型柜体和新的安装技术,进一步减少控制系统的成柜体积，减少控制室的占地面积，控制柜带有照明和通风功能。
本炉的控制主要为温度控制和传动机械控制.
7.1 温度控制
温度控制为设备控制的核心，温度控制采用炉气定温控制.炉气温度控制采用可控硅调功控制，分二区控制,每区设一个炉气温度热电偶。由热电偶采集的温度信号计算后输出到数字智能仪表，经PID 运算后通过调节可控硅的输出，达到控温的目的。
铝液温度检测预留，由用户根据实际生产情况确定。
温度记录采用无纸记录仪记录.另外每区配一个电流表,用来监控加热器的工作情况，加热器设有主回路熔断保护。
温度控制采用无纸多点记录仪，采用和控温仪互相独立的热电偶,实时记录炉气温度。除记录外，记录仪配有报警输出，实现独立的超温回路，使温控更可靠；记录仪配有USB卡接口,可通过USB卡存取数据，具有断电数据保护功能，使用读卡器可在电脑上查看USB卡存有的历史曲线，超大容量，存储空间满足一年要求。
7.2 传动机械控制
它的功能是控制助泵站电机的启、停以及电机过载等故障进行保护。电机的启停通过继电器、接触器、开关来实现。其主要控制器件均选用AB公司及国内合资企业的优质产品，这些器件与柜体一起构成一马达控制中心（MCC）。
除上述控制功能外,本系统还包括一套专用于炉温超温报警的测量仪表（岛电SR93）。
7.3 控制系统技术参数
7。3.1 主要技术参数
⑴ 电源： 50±2 Hz 380V/220V±10％ （三相五线制）
⑵ 仪表温度测量等级：0。2 级
⑶ 热电偶精度等级： II 级
7.3.2 主要控制功能
⑴ 控制功能
Ø 炉气温度控制功能
Ø 铝液温度控制功能（预留）
Ø 电机启、停控制功能
Ø 炉门升降、压紧控制功能
Ø 联锁保护及限位监督
Ø 温度记录(无纸记录仪记录）
Ø 炉门升降与加热器连锁控制功能
Ø 声光报警功能
⑵ 其他功能
Ø 炉气温度设定、显示、修改、报警
Ø 铝液温度的显示、报警（预留)
Ø 每区的工作电流显示
Ø 电功率消耗累计
Ø 工艺参数、控制参数设定、修改
主要技术参数：
环境温度： -25℃—30℃
电源： AC 50HZ±2％ 380V/220V±10%
控制柜、箱体防护等级： IP55
二： 炉门提升液压系统
每3台炉子共用1 套液压系统，液压系统由液压泵站（带阀台）、油缸及中间管路组成，该系统可实现炉门的升降及事故手动降功能，具有良好的性能.在炉门打开时，万一发生断电事故，炉子控制系统可使炉门安全降到关闭位置。液压泵站由2台主泵、1台循环冷却过滤泵、过滤装置、电加热装置、水冷却装置、阀台等组成。
炉门的提升是由一个活塞液压缸的升降完成的,在炉子附近集中供油管上还设有手动阀门，当液压系统出现故障时可通过手动开启该阀门将炉门降回到原位。泵站另外还具有液压油超温报警、油位低报警、过滤器堵塞报警等功能。泵站上所有阀件及泵均采用美国parker公司产品.
泵站控制参看炉子传动机械控制部分.
三：制造工艺要求
（1) 基本要求
合同设备应按良好的工艺进行制造,制造工艺应经实践证实是最合适的.全部设计和制造工作应由专业技术人员和经过培训的熟练技工担任。所有零部件应严格按规定的标准加工,零件应具有可互换性，便于维护和修理。设备的生产过程应进行严格质量控制，确保设备的质量。
(2) 机械加工
需加工的部件和在焊接后受焊接影响的部件表面，应进行机械加工或表面处理,最终达到规定尺寸的要求.当部件需消除内应力时，应在部件消除应力之后，方可进行机械加工，以便最终达到规定尺寸的要求。
对所有的配合件，应按其用途选择合适的机械制造公差。公差应符合GB标准或国际标准化组织（ISO）的规定.
现场钢结构施工要求
序号
项目
允许偏差(mm）
备注
一
结构尺寸

1
内壳总长
+10

2
内壳总宽
+10

3
内壳总高
+10

4
内壳垂直度
12

5
底板不平度(全长)
＜15

6
出铝口高.宽
±2

7
炉门口标高
±5

二
焊接要求

1
焊缝外观质量

2
焊缝咬边

3
对接焊缝余高b＜20
0。5~2.5

4
对接焊缝宽度≥20
0.5~3.5

5
对接焊缝错边
＞0。1≤2

6
角缝余高
0～+3

7
角缝焊角宽

筑炉要求
砌筑应按合同的要求，双方认可的图纸及GB50309—92国标执行，本标准为内控标准，不作为验收指标。
1、砌筑允许误差
项次
部位名称
允许误差范围（mm）
1
表面平整度/炉墙平整度
10
2
线尺寸
（1)炉膛长度和宽度
(2）炉膛对角线长度
±10
15
3
垂直度
15
4
浇注料施工浇注工艺对温度湿度及水质的要求
按浇注料制造商及相关国家。行业标准要求进行施工
4。2 保护涂层(设备表面涂漆)
含有铅或其它重金属或危险的化学物质不得用于保护涂层。全部设备表面应清理干净,并应涂以保护层或采取防护措施。在进行清理和上涂料期间，对不需要涂保护层的表面应保护其不受污染和损坏。 设备特性及性能保证
卖方应保证所提供的设备特征和性能保证值等于或优于买方所要求的指标
4.3设备特征及性能保证
序号
项目
卖方性能保证
1
混合炉

2
炉体钢结构规格、型号
外观平整坚固、无伤害性变形，
使用寿命≥5年
3
保温材料材质
炉衬内表面平整、坚实,无变形、开裂、坍塌等现象，熔池灰缝≤1.5mm，使用寿命≥5年
4
炉门框材质及尺寸
高温耐热铸铁通过机加工保证密封精度
5
炉门升降装置
平稳可靠升降自如,提升速度5～6m/min
6
温度控制装置
铝液温差＜20℃（深度层面间温差)
4。4外购及外协设备清单
序号
外购及外协设备名称
外购及外协设备供应商的名称
供应商地址
主要工作内容
1
型钢钢板
鞍钢、武钢、包钢

配套采购
2
爱尔邦浇注料D(Albond D）
大连摩根/联矿

配套采购
3
标准浇注料（Standard）
大连摩根/联矿

配套采购
4
保温砖、粘土砖
郑州顺兴

配套采购
5
钢纤维浇注料(ZGA）
大连摩根/联矿

配套采购
6
高铝浇注料
大连摩根/联矿

配套采购
7
防渗浇注料
大连摩根/联矿

配套采购
8
重质浇注料
大连摩根/联矿

配套采购
9
莫来石浇注料
新冶集团

配套采购
10
标准陶瓷纤维板
（LYGX—264B）
山东鲁阳

配套采购
11
石棉板
兰州宏鑫

12
硅酸铝耐火纤维针刺毯
山西大同纤维制品有限公司
山西
配套采购
13
流口砖
洛阳耐火材料厂
洛阳
配套采购
14
电热元件
山东八三厂
山东
配套采购
15
液压缸
国优

配套采购
16
密封件
进口优质

17
轴承
哈、瓦、洛
哈、瓦、洛
配套采购
18
炉门及升降装置中耐热铸铁铸造件
哈尔滨铸钢厂
哈尔滨
外协铸造加工
19
记录仪表
厦门宇电
厦门
配套采购
20
可控硅
襄樊台基
湖北
配套采购
21
触发器
欧姆龙

配套采购
22
可编程序控制器
AB

配套采购
23
编程适配器
AB

配套采购
24
存储卡
AB

配套采购
25
导轨
耐磨耐高温
首钢包钢
配套采购
26
限位开关、断路器、接触器、热继电器
施耐德

配套采购
27
断路器
施耐德
哈尔滨
配套采购
4.5 设备的颜色
铝混合炉及其附属设备的颜色将在设计联络会确定。
4.6现场制作技术要求与筑炉安装和验收
遵循陕西有色榆林铝镁合金新材料公司工程管理规定。卖方组织实施，买方质量监督.
4.6。1 金属材料
金属材料满足设备和功能的要求，并符合国家现行标准或部颁标准或行业标准。
铸件
除非特别说明，铸铁要满足以下标准或相并标准；
a灰口铸铁符合《GB9439—88》标准；
b碳素铸铁符合《GB5676-85》标准;
c不锈钢铸件符合《GB1176—87》标准;
焊件
焊件的坡口形式尺寸符合国标《手工电焊焊接接头的基本形式尺寸（GB985）及《焊接层下自动焊与半自动焊焊接接头的基本形式与尺寸》(GB986）中的相应规定。
焊件的矫正、划线、切料以及焊接和焊缝质量符合《焊接通用技术条件》(Q/ZB74）的规定。
对焊缝有操作要求的，焊缝质量符合《焊缝对线操作标准》（GB928)R规定。在机械加工前，所有焊接体进行热处理以消除残余应力。
4.7 现场制作、筑炉和验收
1）现场制作、筑炉安装、性能试验将由卖方进行，买方验收将在卖方技术人员在场的情况下进行。
2）完成现场制作、筑炉安装后买方、卖方共同检查和确认现场制作、筑炉安装工作.并签署现场制作、筑炉安装工作证明书,共两份，一方一份.
3）对于现场制作、筑炉安装、性能试验及保质期内技术指标一项或多项不能满足本标书技术部分要求，双方共同分析原因，分清责任，涉及索赔和罚款部分按商务条款执行.
4）执行标准：中铝国际工程有限责任公司沈阳分公司相关图纸及技术要求；国家相关形位公差、精度公差、表面粗糙度等标准;国家、机械工业部铸件、锻件、焊件、金属切削加工、装配、检验等技术要求；其它相关标准及技术要求。
供货范围
卖方供货范围包括但不限于以下内容，设备的完整性由卖方负责。
1. 12台40吨固定式矩形电阻混合炉，每台包括以下部件:
1。1 炉门、炉门提升机构和炉门密封 1 套
1.2 炉体钢结构 1 套
1.3 炉体筑炉材料 1 套
1.4 加热器及接线装置 1 套，包括:硅碳棒、母排及连接装置等
1.5 铝液受料箱、流槽(受料箱与炉子之间）、手动闸板 1 套
1.6 压缩空气管路、气缸和阀件 1 套
1。7 流眼砖2套、堵流钎子和塞帽2套
1.8 测温热电偶 1 套,包含所有的炉气、铝液热电偶及辅助装置。
1.9 爬梯、炉顶围栏及检修平台等 1 套
1.10 电控系统 1 套,系统包括:2台供电柜调功仪表柜、1个炉前操作箱.
1。11 电缆及桥架 1 套，包括：从电控柜到炉子用电点之间的所有控制电缆及全部桥架.
2。 三套炉门液压系统（每3 台炉子共用1 套),每套包含以下部件:
2.1 液压泵站 1 套，包括： 2 台主泵、1 台循环过滤泵、冷却器、电加热器、过滤器、所有的阀门、压力表、液位计等。
2。2 液压缸 3 个（每台炉子跟前1个）
2。3 液压管件及管道 1 套，包括： 管路、接头、软管、手动回油阀等.
2。4 液压站接线箱 1 个
2。5 液压系统原理图（铝制铭牌） 1 个
2.6 控制箱 3 个
3。设备本体和周围护栏。
首次液压油及液压系统现场清洗用油.
4.供货界定
本合同设备供货界定为：整体交货。
任何属于混合炉范围的元件和装置如果在本协议中没有提到但对铝混合炉的设备成套性、完整性及运行的可靠性是不可或缺的，也应包括在内，其费用已包含在合同总价中，以保证铝混合炉的完整性。
5。双方的界定
5。1 炉子基础（含埋管）由买方负责。
5.2买方负责将动力电源送到供方的配电柜（配电柜供方提供）。
5.3卖方负责从配电柜到混合炉的电缆安装，现场施工安装调试所需的天车、水、气及物料存放场地由需方无偿提供，电卖方需付费使用。
6. 备品备件和专用工具
6。1 卖方应按合同要求提供必要的备品备件和专用工器具，备品备件和专用工器具的价格已包括在合同总价中。备品备件应能互换，并保证与原设备的材料、元器件和质量相同。
6.2 维护和测试使用的专用工器具应便于携带,操作简便且不易磨损.
6.3 备品备件应按要求处理并必须与其它设备的部件分开装箱，以防止在贮藏时变质。备品备件和专用工器具的包装箱上应有明显的标记.当其在规定的条件下保存时，应保证设备在5年的保存期内其技术性能指标不会改变。
6.4 卖方推荐的备品备件和专用工器具
除了随主设备提供的备品备件和专用工器具外，卖方应提供认为需要增加的备品备件清单、专用工器具并分项列出单价，不计入合同总价内。买方将根据需要另行订购。
6。5 免费专用工具
序号
名 称
单位
数量
产地
生产厂家
1
硅碳棒安装辅助工具
套
2

2
检修用扳手工具
套
4

6。6 质保期提供的备品备件
序号
设备名称
原产地及品牌名称
规格及型号
单位
数量
备注
1
硅碳棒
新冶集团
U40
2。15×2Ω
对
50
每两支一组供货
2
耐热快装卡
新冶集团
Ω型/Ф56
个
100

3
软线排
新冶集团
L300
≥50mm2
条
100

4
隔热堵套
新冶集团
纤维T60
对
50

5
绝缘套管
新冶集团
耐热硅胶B45
条
100

合计价格

6。7正常运行三年所需的备品备件清单

名称
型号
备注
1
硅碳棒
U型2×Φ40/2060/480/200/20
两支一组
阻值4。3±0。1Ω
2
耐热钢快装卡
Ф56 Ω型

3
软线排
双L300 ≥50mm2

4
隔热堵套
纤维压制 T60

5
绝缘套管
陶瓷纤维网套 B45

6
三相可控硅调功模块
BHC6M—2
含可控硅及控制
7
温度控制器
AI-518/518P

8
智能三相电压表
HB43X

9
智能三相电流表
HB43X

10
按钮开关
XB2-BA42(红）/ BA31（绿）

11
旋钮开关
XB2-BD25C

12
快速熔断器
RSG4 500V/1500A-MK
库柏
13
中间继电器
CJX2—0910
220伏
14
熔断器
RT18-32 6A

15
指示灯
AD16-22D/S
220伏
6.8 卖方应提供详细的现场制作、筑炉安装维修工具清单，包括各种规格、型号、数量、使用部位、使用方法说明及技术要求。
6。9 卖方应提供在现场制作、筑炉安装和现场试验过程中的易损件，这些易损件应包括在合同设备总价中,这些易损件不计算在备品备件的范围以内.
7。 铭牌
7。1 概述
铸造用铝混合炉及其附属设备均应有一个永久固定的铭牌，在铭牌上以清楚的方式标出序号、制造厂家的名称，以及产品的规格、特性、重量、出厂日期和其它有用的数据。刻度盘、表计和铭牌均应以国际公制单位（SI）表示。
7。2 文字
铭牌均应使用中文刻制，并符合环境和气候的要求。所有的铭牌和标牌应永久性地安装在相应的设备和部件上，其位置应清楚易见。铭牌中刻制的字体应为印刷体，字迹清晰可见.
7.3 铭牌内容
铝混合炉规格;额定功率；标准代号;制造厂名；出厂序号；制造年份；额定容量；总重。
二: 买方供货范围
1。 现场条件与公用设施由买方负责。
1.1 卖方供货的设备应被安装在指定位置， 设备基础要求有足够的承载能力（卖方提供条件），整个车间要求有符合铝铸造生产厂房设计标准的通风、采暖、照明、电力供应，施工供电由卖方付费使用、冷却水、压缩空气供应等条件，具有应付处理意外事故的手段和措施。
1.2 车间须具备物料流通、人车分行等公用条件。
1。3 电控室必须具备符合电控设备要求的采暖、通风、制冷、照明等条件。
1。4 炉子所用的固体原料必须干燥,不能含有水、雪、金属氧化物（氧化铁、氧化铜等）、硝酸盐等导致事故产生的诱导因素.生产使用的覆盖剂、造渣剂、中间合金等辅助原料必须符合铝合金铸造生产的标准要求.
1。5 工作现场应定期进行清扫，流槽等辅助设备必须具备烘烤条件。生产使用的渣箱、工具等具有一定的防护措施。生产操作人员必须按规定穿戴工作服、面罩、手套、胶鞋等保护性着装。
1。6 所有的生产操作人员必须经培训合格后才能上岗， 车间要有严谨的操作规程、生产制度、维护规范等，严格按照生产操作规程进行操作和维护。
2. 设备的工厂设计部分
2.1 炉子基础，基础内的各种敷线等均由买方负责另行委托设计和施工；炉组的工厂施工设计条件(包括炉组基础条件、水、风、气等）由卖方提供.
2。2 炉子和基础周围盖板及围栏等均为买方供货围。
2。3 压缩空气、水及电源等由买方送至设备前指定位置.
2.4 卖方在基础条件图中明确指出的各种预埋件由买方提供并施工。
2.5 烘炉设备卖方提供.
2.6 卖方流槽接口（卖方预留法兰接口）以后的流槽.
2。7 若筑炉期间， 环境温度低于10℃， 则买方必须保证具备冬季施工的环境温度≥10℃。
2.8 设备安装时所需要的天车（含操作工）、二次搬运工具等。
3。 供调试使用电源和压缩空气。
必须满足卖方提出的要求（在工厂设计条件中提供)。
4. 炉前工具由买方负责提供.
加料工具、扒渣工具、取样工具、现场测温工具、渣箱、正常生产及意外事故所用的堵流钎子和塞帽等。
开箱检验、安装、调试
1. 开箱检验
1。1 设备发货前5 天，卖方应以书面的形式通知买方发货的内容、数量、日期等相关信息.
1.2 设备运抵买方现场，买方免费提供堆放场地，并通知卖方三天内到现场共同检验；卖方负责保管.
1.3 如果卖方不按时派员，应承认买方的清点结果；
1。4 当开箱检验发现设备损坏、短缺时,卖方应迅速补齐、修复，不影响买方工期，产生费用由卖方承担.
1。5 如设备在运输过程中，出现损坏、丢失，由卖方负责向相关部门索赔，买方协助，产生费用由卖方承担.
2．安装
2。1 设备安装开始前，买卖双方应指定现场代表各一名，负责协调现场工作，直至设备验收交付完毕。
2。2 当卖方对设备基础进行验收并确认现场具备安装条件时由卖方负责炉子的安装工作， 安装过程中，遵循买方的工程管理规定。买方需在进场安装前清理好安装场地,安装过程中遇到问题，由双方代表进行友好协商.
2.3 现场具备施工条件、基础复测合格后（经双方确认）,安装即可开始。
2.4 卖方自备安装工具及材料，并有质检人员全过程跟踪检验，另外买方买方负责质量监督。
2。5 买方免费提供安装用天车，卖方指派天车工按买方要求使用天车.
2。6 设备安装完毕，由卖方负责范涂刷油漆,颜色在方案审查时定。
2。7 完成现场制作、筑炉安装后买方、卖方共同检查和确认现场制作、筑炉安装工作。并签署现场制作、筑炉安装工作证明书，共两份，一方一份。
2.8 对于现场制作、筑炉安装、性能试验及保质期内技术指标一项或多项不能满足本标书技术部分要求，双方共同分析原因,分清责任,卖方将在限定期限内进行整改，整改进行测试和验收,验收不合格项涉及索赔和罚款部分按商务条款执行.
3．调试
3。1 当生产线设备安装完毕，由卖方提出试车大纲和烘炉说明书，并经买方认可后,进行冷态调试和烘炉；
3.2 冷态调试正常后，进行有负荷试车；
3。3 整个调试过程中，无负荷试车、烘炉和有负荷试车以卖方为主，买方配合;炉料、能源由买方提供.技术上及操作的准确性由卖方负责；
3。4 调试中双方共同记录有关数据。
3。5 在调试过程中,买方至少指派电气工程师和机械工程师各一名, 协调调试。
3。6 在现场制作、筑炉安装试验圆满完成之后,烘炉完毕后应进行试运行，以验证铝混合炉进行正常连续运行的能力。试运行持续时间应为72h.如果由于卖方设备的故障引起试运行中断,经检查处理合格后应重新开始72h连续试运行，中断前后的运行时间不得累计。在试运行完成并合格后，设备投入商业运行。
技术资料
1．卖方提供的技术资料
1。1完整设备装配图（包括设备的轮廓图、重量、外形和尺寸），以便进行铸造厂房土建结构及管网设计，设备平面布置图、土建条件图,水、电、气等相关尺寸、参数
1。2电气系统
动力配电系统原理图
电气主回路、控制回路等电路图
所有电气及接线图及原理图
1.3与混合炉连接的技术要求及图纸
1.4与配电柜和控温系统接口技术要求及相关图纸
1.5其它资料
1。6每台混合炉交接时应附带如下技术文件和资料：
总图
炉衬图纸
设备使用说明书（包括烘炉制度、运行和维修说明书）
产品合格证明书
制造记录、试验报告
运行和维修说明书
设备清单
易损件图
其它资料
以上未提到的设备维修维护、运行等方面资料由卖方根据需要及时提供。
1.7 外购件说明书,合格证及生产厂家的质保证明材料；
1.8 随机各类仪表说明书;
1。9 电控主要元件合格证;
1。10 炉组操作说明书及维修要求；
1。11 各相关设备的操作说明书、维护手册等相关资料；
1.12 以上设计文件和图纸均为一式3 份，并提供以下备份文件:
文本文件以PDF 格式、采用光盘提供，共2 套。
图形文件以PDF 格式、采用光盘提供，共2 套.
①操作指南
②维修及检修指导和计划
③设备制作和筑炉安装指导书
④烘炉制度
⑤电气设备样本
电气部分技术资料： 卖方应及时提供如下设计及技术资料：
所供电气设备及材料初步清单及用电容量；
电气控制原理图;
卖方提供的箱柜器件布置图及端子接线互连图；
卖方提供的设备及元件清单;
动力及控制电缆清单，须给出连接起始点、编号、型号规格及芯数。
控制系统调试，运行的使用手册和技术规定；
电气及控制设备的使用维护、调试等手册；
1.13 根据实际情况，在不影响买方监督安装的前提下，最晚在交工前提供。
2． 买方提供的技术资料
合同生效后（具体时间双方协定后确定）方提供生产线区域车间平面图、机列布置及标高、厂房建筑等参数。
设计联络
1。设计联络会的规定
合同双方应根据本条款的规定，召开2次设计联络会。合同双方应在设计联络会上讨论设计方案、有关技术问题，协调与土建现场制作、筑炉安装工程和其它方面的工作与衔接、合同设备与其它系统设备的接口、资料交换、工作进度等。
每次设计联络会召开的时间与参加人员的数量，除按本合同规定外，由双方协商确定.由卖方编制每次会议的详细计划和日程，并按计划份数准备会议文件资料（包括图纸和电子文件等)和工作必需的设施，报买方同意后执行.
在设计联络会期间，买
