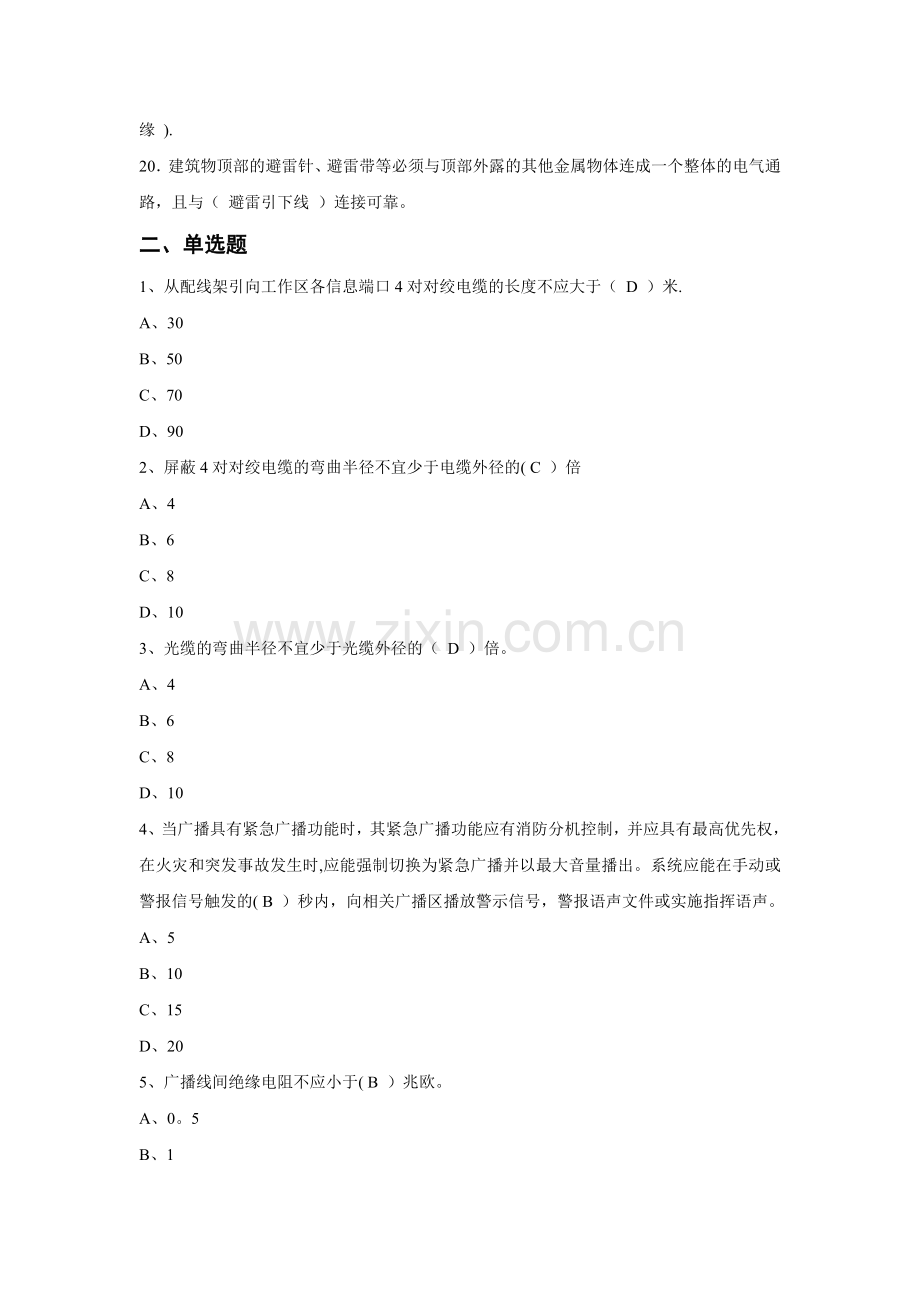

复习资料一、填空题1杆上低压配电箱的电气装置和馈电线路的相间和相对地间的绝缘电阻值应大于（ 0。5 ）M2柜、屏、台、箱、盘相互间或与基础型钢应用( 镀锌螺栓 ）连接,且防松零件齐全。3防水防潮电气设备的接线入口及接线盒盖等应做（ 密封 ）处理.4电动机、电加热器及电动执行机构的可接近裸露导体必须接地（ PE )或（ 接零 )。5柴油发电机馈电线路连接后，两端的相序必须与原供电系统的相序（ 一致 ）。 6母线的涂色，交流：A相为（ 黄色 ），B相为（ 绿色 ），C相为（ 红色 ）色；直流：正极为（ 赭色zhe ）,负极为（ 蓝色 ）。7金属电缆桥架及其支架全长应不少于（ 2 ）处与接地或接零干线相连接.8电缆桥架跨越建筑物变形缝处应设置( 补偿装置 )。9当铝合金桥架与钢支架固定时，有相互间绝缘的( 防电化腐蚀 ） 措施.10电缆敷设时,电缆的首端、末端和分支处应设（ 标志牌 ）。11金属导管严禁对口（ 熔焊 ）连接；镀锌和壁厚小于等于2mm的钢导管不得套管( 熔焊 ）连接.12爆炸危险环境照明线路的电线和电缆额定电压不得低于( 750 )v，且电线必须穿于钢导管内。13危险性较大及特殊危险场所,当灯具距地面高度小于2。4m时，应使用额定电压为( 36v ）及以下的照明灯具。14安装在室外的壁灯应有( 泄水孔 ),绝缘台于墙面之间应有防水措施。15单相三孔、三相四孔及三相五孔插座的接地（ PE ）或接零( PEN ）连接在( 上孔 ）.16当接插有触电危险家用电器的电源时，采用能断开电源的带（ 开关 ）插座.17当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于（ 1。8 )m。18配电间隔和静止补偿装置的栅栏门及变配电室金属门铰链处的接地连接，应采用（ 编织铜线 ）.19变配电室内由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应（ 对地绝缘 ).20建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与（ 避雷引下线 ）连接可靠。二、单选题1、从配线架引向工作区各信息端口4对对绞电缆的长度不应大于（ D ）米.A、30 B、50 C、70 D、902、屏蔽4对对绞电缆的弯曲半径不宜少于电缆外径的( C ）倍A、4 B、6 C、8 D、103、光缆的弯曲半径不宜少于光缆外径的（ D ）倍。A、4 B、6 C、8 D、104、当广播具有紧急广播功能时，其紧急广播功能应有消防分机控制，并应具有最高优先权，在火灾和突发事故发生时,应能强制切换为紧急广播并以最大音量播出。系统应能在手动或警报信号触发的( B ）秒内，向相关广播区播放警示信号，警报语声文件或实施指挥语声。A、5 B、10 C、15 D、205、广播线间绝缘电阻不应小于( B ）兆欧。A、0。5 B、1 C、2 D、46、各种配线架各直列上下两端垂直偏差不应大于 mm,底边水平误差每米不大于 mm。（ B ）A、2 1 B、3 2 C、4 3 D、2 3 7、设备监控系统中，室内温湿度传感器的安装位置宜距门、窗和出风口大于（ D ）m。A、0.5 B、1 C、1.5 D、28、水流量传感器应安装在温度传感器测温点的上游，距温度传感器（ D ）倍管径的位置。A、24 B、3-6 C、57 D、68 9、箱(盘）内开关动作灵活可靠，带有漏电保护的回路,漏电保护装置动作电流不大于30Ma,动作时间buday7u( A ）sA、0。1 B、0。2 C、0。3 D、0.510、火灾自动报警系统导线敷设后，应用500v兆欧表测量每个回路对地绝缘电阻，该绝缘电阻值不小于（ D ）兆欧。A、5 B、10 C、15 D、2011、感烟、感温探测器周围水平距离（ A )m内,不应有遮挡物.A、0.5 B、5 C、50 D、1.512、感烟、感温探测器至空调送风口最近边水平距离，不应小于（ D ）m.A、0。5 B、5 C、50 D、1。513、探测器宜水平安装,当确需倾斜安装时，倾斜角不大于（ C ）度.A、15 B、30 C、45 D、6014、将应急电源接上等效于满负载的模拟负载，使其处于应急工作状态,应急工作时间应大于设计应急工作时间的（ B ）倍，且不小于产品标称的应急工作时间。A、1 B、1。5 C、3 D、415、电缆导体长期工作，允许工作温度最高的是（ C ）A、粘性纸绝缘电缆 B、聚氯乙烯绝缘电缆 C、交联聚乙烯绝缘电缆16、当电网发生故障，如有一台变压器损坏时,其他变压器（ C )过负荷运行。A、不允许 B、允许长时间 C、允许作段时间17、变压器室、高低压开关室内的接地干线应有不少于（ B )处于接地装置引出干线连接。A、1 B、2 C、3 D、418当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，零线用（ C ）。A、黄色 B、黄绿相间色 C、淡蓝色 D、红色 19大型花灯的固定及悬吊装置，应按灯具重量的（ D ）倍做过载试验。A、3 B、4 C、1 D、220、综合布线对绞电缆芯线终结时,每对対绞线应保持热绞状态，热绞松开长度对于5类线不应该大于（ B ）。A、20mm B、13mm C、12mm D、10mm21、按国家标准，顶部高出其地面（ B ）米以上的高层建筑必须设置航空障碍灯.为了与一般用途的照明灯有所区别, 航空障碍灯不是长亮着而是闪亮，闪光频率不低于每分钟20次,不高于每分钟70次。A、30 B、45 C、60 D、100 22、分配电箱PE排与总配电柜PE母排的导通测试，可用（ D ）检查。A、绝缘摇表 B、电压表 C、电流表 D、万用表 23、接地装置焊接采用搭接焊，圆钢与圆钢要求搭接长度不小于圆钢直径的 倍，且 面施焊。（ B ）A、5 2 B、6 2 C、8 2 D、4 2 24、金属软管在消防报警工程中，要求长度不大于（ D ）米.A、0.8 B、1 C、1.2 D、2 25、镀锌的钢导管以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不于（ B ）mm2.A、2 B、4 C、6 D、8 26、封闭、插接式母线每段母线组对接续前,绝缘电阻测试合格，绝缘电阻值大于( B ）M，才能安装组对。A、1 B、20 C、500 D、40 27、直线钢制电缆桥架长度超过 米 加设伸缩节.铝合金或玻璃钢制电缆桥架长度超 ，设有伸缩节。（ A ）A、30米 15米 B、20米 15米 C、15米 30米 D、20米 15米 28、建筑防雷装置的引下线，当采用明敷设计，其直径不能小于（ B ) 。A、6mm B、8mm C、10mm D、12mm 29、现浇混凝土内敷设钢制电线管时，其弯曲半径不小于管径（ B )。 A、4倍 B、6倍 C、倍 D、15倍 30、公用建筑照明系统通电连续试运行时间应为 h，民用住宅照明系统通电连续试运行时间应为 h。所有照明灯具均应开启，且每 h记录运行状态1次，连续试运行时间内无故障.( A )A、24，8,2 B、8，24，2 C、24，8，4 D、6, 10, 2 31、壁厚小于等于（ B )的钢电缆导管 不应埋设与室外土壤内。A、2mm B、1。8mm C、1.5mm D、2.5mm 32、柜、屏、盘间线路和线对地间绝缘电阻值，馈电线路必须大于 M,二次回路必须大于 M。（ A ）A、0.5， 1 B、1，0.5 C、0.5，1.5 D、1，1。533在设备接线盒内裸露的不同导线间和导线对地间最小距离应大于（ C )mm，否则应采取绝缘防护措施。A、7 B、6 C、8 D、934不间断电源装置输出端的中心线(N极），必须与接地装置直接引来的接地干线相连接，做( B ）。A、工作接地 B、重复接地 C、工作接零 D、保护接零35、三相或单相的交流（ A )电缆，不得单独穿于钢导管内。A、单芯 B、双芯 C、三芯 D、多芯36建筑物等电位联结，支线间不应( A ）连接。A、串联 B、并联 C、混联 37线槽敷设时，应安装牢固，无扭曲变形，紧固件的螺母应在线槽（ A )。A、内侧 B、外侧 C、内外侧均可 D、均不正确38埋设于混凝土内的导管内壁应做防腐处理，外壁（ B ).A、应防腐处理 B、可不防腐处理 C、两者皆可三、多选题1、进口电气设备、器具和材料进场验收，除符合规范规定外，尚应提供（ ABCD )等技术文件.A、商检证明 B、中文的质量合格证明文件 C、中文的规格、型号、性能检测报告 D、中文的安装、使用、维修和试验要求 E、卫生检疫证明2、防雷接地系统测试需要完成（ ACE ）才能系统测试。A、接地装置施工完成测试应合格 B、室内装饰完成 C、避雷接闪器安装完成 D、电气照明送电前 E整个防雷接地系统连成回路3、室外埋地敷设的电缆导管应符合（ ACD )A、埋深不应小于0.7m B、壁厚小于等于2mm的钢电线导 C、壁厚大于2mm的钢电线导管 D、导管弯曲半径不小于电缆的最小允许弯曲半径 4、照明开关的安装规定有（ ABC ）A、同一建筑物、构筑物的开关采用同一系列的产品 B、开关的通断位置一致，操作灵活、接触可靠 C、相线经开关控制 D、住宅用软线引至床边的床头开关5、属于弱电系统的有( ABD ）A、综合布线系统 B、火灾自动报警系统 C、自动喷淋灭火系统 D、安全防范系统 E、景观照明系统6、安全防范系统是对（ ACD ）等子系统进行集成，实现对各子系统的有效联动、管理和/或监控的电子系统。A、入侵报警 B、有线电视系统 C、出入口控制 D、视频安防监控 E 广播系统7、桥架内电缆敷设必须完成（ AC ）A、桥架完成验收合格 B、各种管道安装完成 C、电缆绝缘测试合格 D、吊顶工程完成 8、建筑物接闪器必须与（ ABD )进行电气连接。A、建筑物金属栏杆 B、管道 C、水泥透气孔 D、旗杆E、屋面临时设备9、以下哪些人员须持证上岗（ BCD ）A、看火人员 B、焊工 C、电气调试人员 D、安装电工E、施工班组长10、消防设备应急电源不应安装在（ ABD )等场所.A、带有可燃气体的管道 B、仓库 C、电气竖井 D、操作间11、火灾自动报警系统竣工后，建设单位应负责组织( ABD ）等单位进行验收，验收不合格不得投入使用。A、设计单位 B、施工单位 C、审计单位 D、监理单位12、管卡间最大距离表述正确的是（ AC )A、（导管直径1520）壁厚小于等于2mm的刚性钢导管为1米B、导管直径1520）壁厚小于等于2mm的刚性钢导管为1.5米C、(导管直径1520）壁厚大于2mm的刚性钢导管为1.5米D、（导管直径1520)壁厚大于2mm的刚性钢导管为2米E、（导管直径1520)壁厚大于2mm的刚性钢导管为2。5米四、判断题（A为正确，B为错误）1、使用兆欧表测试前，必须是设备带电，这样测试测试结果才准确。（ B ）2、电气设备中铜铝接头不能直接 A 接.( A )3、地下电缆与其他管道保持一定距离的原因之一是因为电位不同引起两管线接触处产生电腐蚀。（ A ）4、在380/220V的中性点接地的供电系统中,将电气设备在正常情况下不带电的金属外壳与保护零线直接连接,称为保护接零。（ A ）5、电气设备安装施工完成后，经自检合格及交接试验合格后，方可组织有关方面人员进行试送电、空运转。（ A ）6、灯具的外观检查：灯具涂层完整,无损伤，附件齐全.防爆灯具铭牌上有防爆标志和防爆合格证号，普通灯具可无安全认证标志；（ B ）7、导线穿管、灯具安装完成后即可进行导线的绝缘测试。( B ）8、照明箱（盘）、灯具、开关、插座的绝缘电阻测试在就位前或接线前完成.( A ）9、手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静触头的中心线应一致，且触头接触紧密，投入时,接地触头后于主触头脱开，退出时，接地触头先于主触头接触。( B ）10、照明箱（盘）内，设置零线(N)和保护地线（PE线）汇流排，零线和保护地线可不经汇流排配出。（ B )11、柜、屏、台、箱、盘间二次回路不同电压等级、交流、直流线路及计算机控制线路应一起绑扎成束，固定后不应妨碍手车开关或抽出式部件的拉出或推入。（ B ）12单相三孔插座，面 A 插座的左孔与相线连接,右孔与零线连接.( B ）13接地( PE ）或接零（ PEN )线在插座间不串连连接.( A ）14同一场所的三相插座，接线的相序一致。（ A )15、不间断电源输出端的中性线（N极)，必须与由接地装置直接引来的接地干线相连接,做重复接地。（ A ）16、不间断电源正常运行时产生噪声是正常的，规范中没有 A 其有噪声级别的要求。（ B ）17、直线段钢制电缆桥架长度超过40m、铝合金或玻璃钢制电缆桥架长度超过25m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；( B ）19、桥架内电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔510m处设固定点.( A )20、应急照明线路在每个防火分区有独立的应急照明回路，穿越不同防火分区的线路有防火隔堵措施。（ A ）21潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于2。5m.（ B )22手车、抽出式成套配电柜动触头与静触头的中心线应一致,投入时，接地触头后于主触头接触；退出时，接地触头先于主触头脱开.（ B ）23 发电机中性线（工作零线）应与接地干线直接连接，螺栓零件齐全，且有标识。（ A )24不间断电源装置间连线的线间、线 A 地间绝缘电阻值应大于0.5 M。( A ）25上下布置的交流母线，直流母线正极在下，负极在上.（ B ）26母线的固定点,每段设置2个,设置于全长或两母线伸缩节的中点。（ B ）27镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。（ A ）28桥架内大于45度敷设的电缆每隔3m处设固定点。（ B )29防爆导管应采用倒扣连接,当连接有困难时，应采用防爆活接头，其结合面应严密。( B ）30不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内。（ A )31当灯具距地面高度小于2.4m时,灯具的可接近裸露导体必须接地或接零可靠，并应有专用接地螺栓.（ A ）32变电所内，高低压配电设备及裸母线的正上方可以安装灯具。( B ）33建筑物景观灯每套灯具的导电部分 A 地绝缘电阻值大于3 M。（ B )五、简答题1、发电机与系统并列条件有哪些答:1)、发电机的频率与系统频率相同2)、发电机的端电压与系统电压相同3）、发电机的相序与系统相序相同2、6KV系统TV二次小开关单相跳闸处理方法:答：1)在DCS画面中将该段快切装置退出运行.2）断TV流控制开关.3)恢复二次小开关。4)如无法恢复，联系检修尽快处理.5）合TV直流控制开关.6）在DCS画面中解除该段快切装置闭锁.3、励磁装置运行中的检查项目：答:1）、检查自动励磁调节器各通道的工作状态指示与实际发现情况相符,所有信号正常，无报警。2）、检查工作通道的输出电压和输出电流不超装置的允许值3)、检查可控硅整流装置冷却风机运行正常4）、检查备用通道跟踪值正常 5）、检查功率整流柜运行正常、柜内各接头无过热现象，无异味、异音 ，快速熔断器良好6）、检查励磁变各部良好,接头无过热现象，温度在允许范围内,冷却系统工作正常7)、发电机及其附属设备的运行情况应在接班前检查一次，每天班中详细检查一次。此外，在每次较严重的外部短路以后，也应对发电机进行外部检查.发电机定子线圈、铁心、转子线圈温度和进出口水温、进出口风温、氢压，必须每小时检查一次.若有特殊情况，按规定执行。发现问题应及时汇报有关领导并采取相应的措施。8）、主变、厂变本体及回路清洁无遗物，无渗漏油现象。冷却装置完好.9)、励磁变各部清洁，具备投运条件。4、1机起动前应进行哪些操作：答：1)、拉开发- 变组回路所有接地刀闸2）、拆除发变组回路地线并测绝缘良好3）、投入电压互感器高压保险，并将小车推到工作位置4）、将避雷器小车柜推到工作位置5）、合上主变的中性点接地刀闸 6）、投入主变的冷却器电源开关7）、将高厂变低压侧开关小车推到工作位置8）、投入发电机本身保护有关压板，9）、投发电机跳厂变压板及断水、热工保护压板10）、投220KV母线保护跳发电机压板11)、投发电机起停机保护5、发电机并列前合刀闸的操作原则答:1)、 查发变组主断路器在断位 2）、断主开关控制电源3)、合上发变组主断路器母线侧隔离开关4）、给上发变组主断路器控制电源六、论述题1、正常运行方式下，6kV公用段母线失压事故处理答：1）如无保护动作，而是由6kV工作段母线失压引起,检查备用电源联动是否良好，2）如厂用6kV公用段母线失压，跳闸电动机不得抢送，并断开各低厂变高压侧开关.3）解除音响信号，在DCS画面上复位有关开关；4）检查保护动作情况，判明母线失压原因，汇报值长;5）如有保护动作， 应查明故障原因。6)如发现某负荷有保护动作掉牌而开关未跳，应断开该负荷关并拉至“隔离”位置，用备用电源向母线充电一次，正常后恢复正常运行；7）6kV母线短时间内不能恢复供电时，设法保证相应的380V各段母线的正常运行。8)如无法判明是越级跳闸，应对6kV母线进行检查,若母线无明显故障，应将该母线上全部负荷开关停电并拉至“试验”位置，测量母线绝缘合格后对该母线试送一次,成功后则逐一对负荷测绝缘合格后送电;9）母线电压恢复后,应对设备运行情况进行全面检查；2、发电机并列操作原则 答：1）、查启励电源良好2）、查发电机励磁调节器为“远方”操作3）、给上主断路器控制开关4）、查发 变组系统保护投切正确、无报警信号5)、将发电机励磁方式投入“自动模式”6）、合MK开关7）、点击“投入励磁”按钮8）、当发电机电压升至额定20KV，查静子电流表不起，转子电压、转子电流为空载额定值9）、将同期装置上电后，启动同期10）、查自动准同期装置启动灯亮，运转正常，并监视其并网过程11）、查主开关已合好，并退出同期装置12）、通知值长和汽机值班员“发电机已与系统并列”13）、根据有功负荷,调整无功负荷14）、退发电机起停机、误上电保护15)、投入发电机绝缘过热装置16）、根据调令拉开主变中性点刀闸3、6kV系统单相接地现象及处理：答：现象：1）警铃响,DCS “6kV母线接地”光字亮。2）接地相电压降低或为零,其它两相电压升高甚至为线电压。处理:1）复归音响信号、在绝缘监察装置中检查并判别接地故障相别和程度。2)检查6kV该段各负荷电动机综和保护和变压器综和保护，确定接地线路。3）若6kV该段各负荷电动机综和保护和变压器综和保护查不出接地点，则进行人工查找。4）询问有关专责值班员是否刚启动或停止设备,若是，则停止所启动设备运行或检查所停设备开关分闸是否正常，确认接地信号是否消失。5)了解其他车间有无异常情况。（如水淹、漏汽、洒水等）。6)运行人员穿绝缘靴、戴绝缘手套进行系统检查,寻找原因。7）检查6kV该段母线室内设备是否有明显的接地点，若有则设法排除。8）如经上述处理未发现异常，应汇报值长，按先停次要负荷后停重要负荷的方法进行接地选择。9)停止不重要的电动机运行或切换为备用电动机运行，若接地点仍未消失，则应恢复正常运行；10)可用投入低压备用电源的方法选择低压厂变的高压侧。11）可用投入高压备用电源的方法选择高压厂变的低压侧。12）若该母线全部负荷均已选完，接地点仍未消失，则确认为6kV母线接地。将接地段母线倒至启备变供电,判断是否高厂变分支接地,是则汇报值长，设法排除,如接地点无法排除，则应申请调度停机处理；13)6kV系统单相接地,连续运行不允许超过两小时。4、发电机解列操作原则：答：1)、查6KV负荷已倒由高备变带 2）、合主变中性点接地刀闸3)、投发电机启停机保护 4）、待值长令，将无功负荷调整至12Mvar左右5、退热工保护 6）、待有功负荷降至零汽机打闸后，查发电机主断路器、MK开关断7）、退发电机起停机保护、失灵保护。8）、投入热工保护9）、切除发电机励磁10）、拉开主变出口隔离开关11)、断开发电机主断路器控制开关12）、停止发电机绝缘装置13）、断主变、高厂变冷却器电源开关
