黑白电视机安装与维修

精品文档

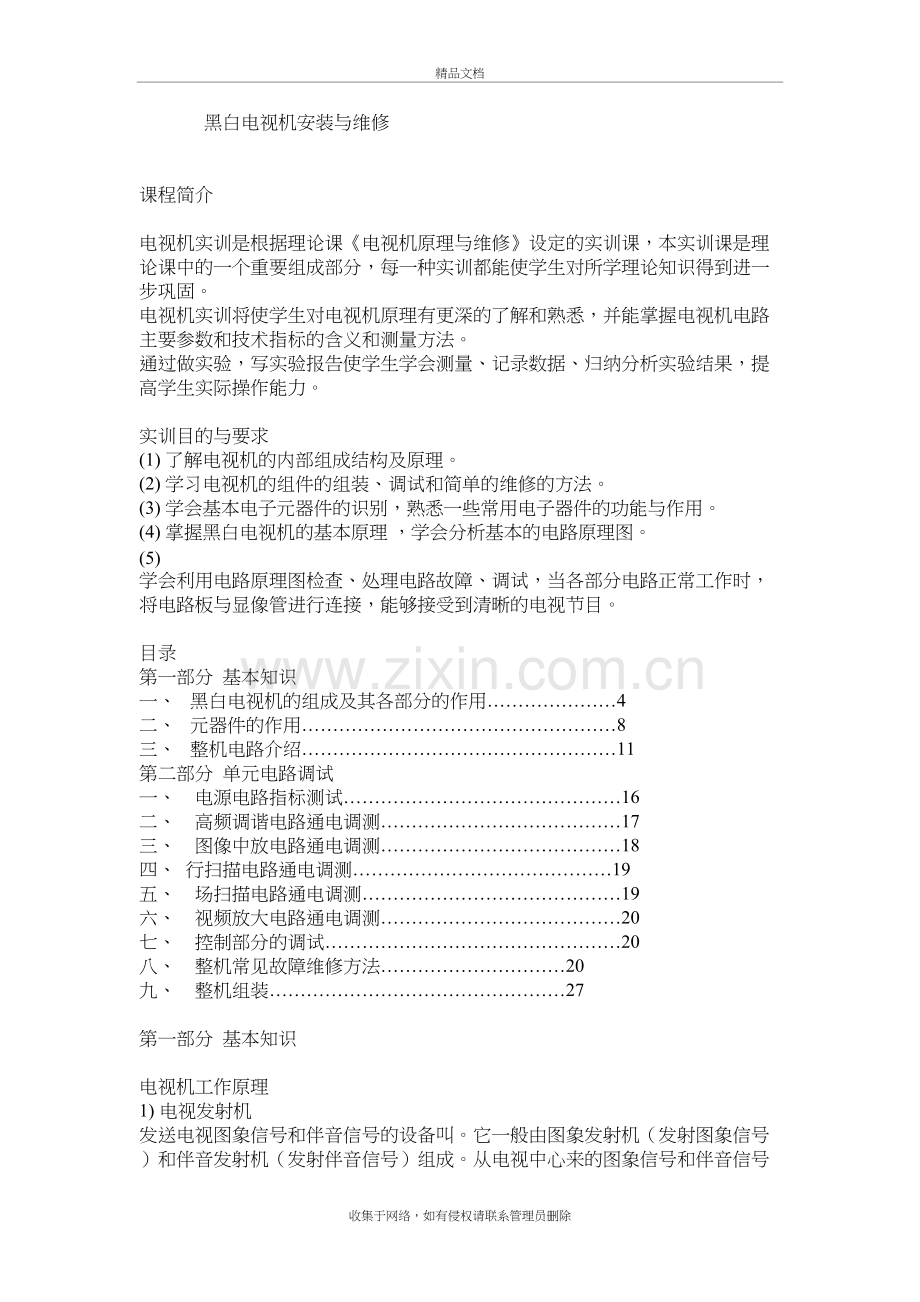

黑白电视机安装与维修

课程简介

电视机实训是根据理论课《电视机原理与维修》设定的实训课，本实训课是理论课中的一个重要组成部分，每一种实训都能使学生对所学理论知识得到进一步巩固。
电视机实训将使学生对电视机原理有更深的了解和熟悉，并能掌握电视机电路主要参数和技术指标的含义和测量方法。
通过做实验，写实验报告使学生学会测量、记录数据、归纳分析实验结果，提高学生实际操作能力。

实训目的与要求
(1) 了解电视机的内部组成结构及原理。
(2) 学习电视机的组件的组装、调试和简单的维修的方法。
(3) 学会基本电子元器件的识别，熟悉一些常用电子器件的功能与作用。
(4) 掌握黑白电视机的基本原理 ，学会分析基本的电路原理图。
(5) 学会利用电路原理图检查、处理电路故障、调试，当各部分电路正常工作时，将电路板与显像管进行连接，能够接受到清晰的电视节目。

目录
第一部分 基本知识
一、   黑白电视机的组成及其各部分的作用…………………4
二、   元器件的作用……………………………………………8
三、   整机电路介绍……………………………………………11
第二部分 单元电路调试
一、    电源电路指标测试………………………………………16
二、    高频调谐电路通电调测…………………………………17
三、    图像中放电路通电调测…………………………………18
四、  行扫描电路通电调测……………………………………19
五、    场扫描电路通电调测……………………………………19
六、    视频放大电路通电调测…………………………………20
七、    控制部分的调试…………………………………………20
八、    整机常见故障维修方法…………………………20
九、    整机组装…………………………………………27

第一部分 基本知识

电视机工作原理
1) 电视发射机
发送电视图象信号和伴音信号的设备叫。它一般由图象发射机（发射图象信号）和伴音发射机（发射伴音信号）组成。从电视中心来的图象信号和伴音信号分别送到两部发射机中，进行图象和伴音调制放大，然后经过双工器共用一付发射天线将已调制的高频电视信号发射出去。双工器的作用是保证两部发射机能共用一付发射天线，而互不干扰。即图象机的信号不倒入伴音机，伴音机的信号也不倒入图象机，如图1所示。此外，发射机还包括各种测试设备，可以随时监视与检测整个发射系统的工作状态。

  2)电视接收机简称电视机，是广播电视系统的中端设备，它的主要作用是把电视台发出的高频信号进行放大、解调，并将放大的图像信号加至显像管栅机极或阴极间，使图像在屏幕上重现，将伴音信号放大，推动扬声器放出声音。另外，在同步信号作用下产生与发送端同步的行、场扫描电流，供给显像管偏转线圈，使屏幕重现图像。目前电视机大都采用超外差内载波方式。其原理结构如图2所示。
图1 图2
电视信号传送过程
黑白电视机方框图3

2. 黑白电视接收机的组成
黑白电视接收机主要由信号通道（包括高频头，中放，视放和伴音通道），扫描电路（包括同步分离，场、行扫描电路）和电源三部分组成。如图3所示
信号通道的任务是将天线接收到的高频电视信号变换成视频亮度信号和音频伴音信号。亮度信号激励显像管产生黑白图像，伴音信号推动扬声器产生电视伴音。扫描电路的任务是为显像管提供场、行扫描电流和各种电压，使显像管产生与电视台摄像管同步扫描的光栅。电源部分的任务是将交流市电转变成电视机所需要的各种直流电压。
（1）高频调谐器 高频调谐器俗称高频头，其功能是变频与选台，即在变频过程中选择某一频道的电视台节目，黑白电视机多数采用机械式高频调谐器，它由高放级、本机振荡级和混频级组成，并封装在一个金属屏蔽盒中，安装在电视机机壳前板，供用户选择频道。由天线接收到的或有线传输的高频电视信号，先送入高频调谐器，经高频放大后，在混频级中与本机振荡器产生的高频振荡信号进行混频，产生载频为38MHz的图像中频信号及31.5MHz的伴音中频信号输出,也就是将欲观看频道的高频电视信号变换成中频电视信号,这就是变频。改变本机振荡的频率就可以实现选择频道。
（2）中频放大级 功能是选频与放大，中频放大器一般由三级放大组成，它用于放大高频调谐器输出的微弱的中频电视信号。中频放大器的增益一般为60～80dB，电视机的接收灵敏度主要取决于中频放大器的增益，电视机的选择性主要取决于中频放大器的选择性。
（3）视频检波级 有两个功能，一是从38MHz图像信号调幅波中检出视频信号，二是将31.5Mhz伴音中频信号与38MHz图像中频信号进行一次混频，以产生6.5MHz的差频信号，此信号又称为第二伴音中频信号，它仍然是一个调频信号。
（4）视频放大级 包括预视放级和视频输出放大级。预视放级的功能是对检波级输出的视频信号进行缓冲放大，并将第二伴音中频信号与视频信号相互分离。视放输出级的功能是将视频信号放大到几十伏峰-峰的幅度， 然后加到显像管的阴极，以控制电子束电流的强弱，使荧光屏重现图像。另外、视频放大级常设置对比度调整（视频信号幅度调整）和亮度调整（显像管阴极静态电压调整）及消隐电路。
（5）伴音通道 由伴音中频放大级、鉴频级、音频放大级组成。伴音中频放大级的功能是对6.5MHz伴音第二中频信号进行选频放大，鉴频级的功能是从6.5MHz调频信号中解调出音频信号，音频放大级的功能是对音频信号进行电压和功率放大，最后推动扬声器以重现电视伴音。
（6）ANC与AGC ANC是自动噪声抑制的英文缩写，又称为抗干扰电路，其功能是消除外界大幅度干扰脉冲，以免影响同步分离及AGC电路的正常工作；AGC是自动增益控制的英文缩写，它包括AGC检波、AGC放大、延迟AGC等电路，其功能是对中放级和高放级的增益进行自动控制，当接收强信号时，AGC起控使增益下降，从而使检波输出的视频信号的幅度保持稳定。
（7）同步电路 包括同步分离、积分电路、AFC电路。同步分离电路的功能是从视频信号中分离出复合同步脉冲。这是一种幅度分离法，它根据同步脉冲幅度最大这一特点，将同步脉冲从视频信号中切割出来；积分电路就是宽度分离电路，因为场同步脉冲的宽度为160μS，行同步脉冲的宽度为4.7μS，积分电路就是根据这一特点从复合同步信号中分离出场同步脉冲，并对场振荡器进行触发同步；AFC是自动频率控制的英文缩写，AFC电路是一个相位比较电路，它将行输出级送来的行逆程脉冲与行同步信号进行相位比较，如果相位有误差，便将误差转换成控制电压对行振荡器的频率和相位进行校正，以确保行扫描同步。
（8）扫描电路 分为场扫描电路和行扫描电路。场扫描包括场振荡级、场激励级和场输出放大级。场振荡级的功能是产生50Hz锯齿波电压，场激励级的功能是对锯齿波电压进行激励放大，场输出级的功能是对锯齿波电压进行功率放大，最后为场偏转线圈提供幅度足够、线性良好的锯齿波电流；行扫描电路包括行振荡级、行激励级、行输出级及高中压形成电路，其功能是为行偏转线圈提供频率为15625Hz、幅度足够、线性良好的锯齿波电流，另外对行输出级产生的行逆程脉冲进行升压、整流、滤波，以便为显像管提供高压和各种中压。
（9）电源电路
电源部分的任务是将交流市电转变成电视机所需要的各种直流电压。

黑白电视杌原理图4

表 1 D2915的引脚功能和典型工作电压 单位:V
引脚
功能
工作电压

引脚
功能
工作电压
1
中频信号输入
4.75

15
视频检波线圈
6.9
2
高放AC延迟调整
6

16
电源2
9.2
3
高放AGC输出
1.8

17
行输出
0.7
4
中放AGC
5.3

18
行振荡
5.1
5
视频信号输入
3.7

19
行AFC输出
5.2
6
同步分离输出
7

20
电源1
9.5
7
伴音中频输入
3

21
地
0
8
伴音输入偏置
4.7

22
逆程脉冲输入
3.3
9
伴音中频输出
4.7

23
同步分离输出
0.7
10
伴音鉴频信号输入
4.7

24
场振荡
4.7
11
音频输出
3.2

25
场锯齿波形成
0.4
12
调谐器AFT
0.5

26
场输出
3.5
13
调谐AFT线圈
3.6

27
过压保护
0
14
视频检波线圈
6.7

28
中频信号输入
4.75

（2）元器件的作用
一.元器件的作用
Q1是预中放管.
C4是中频耦合电容.
R4是预中放管Q1发射极电流负反馈电阻
R5.R6组成分压电路提供预中放管基极偏压
R1.C11.C69组成电源退耦电路.
R3.L2组成预中放负载电路.
C2是中频耦合电容.
SF3811是声表面滤波器.
C12是中频耦合电容.
C13是高频旁路电容.
R12.R13.W1组成分压电路提供高放AGC延迟调整电路.
C9.R9.C8.C20.组成高放AGC电压输出滤波电路.
C14.R14是AGC放电电容和电阻.
R15.R16.C72.C16组成(6)脚同步分离输入信号.
C17.Y1.组成(7)脚输入伴音信号.
C19.R18.R17.C18是(8)脚偏置滤波电路.
T1.C1组成(9).(10).脚鉴频调谐回路.
C85是伴音耦合电容.
R24.T2是(14).(15)脚视频检波调谐回路.
R47.C44组成RC滤波电路(16)电源输入.
C01是为(17)脚行脉冲滤波电容.
R25是(17)脚行脉冲输出隔离电阻.
R87.2RP1组成伴音音量控制电路.
C40.R46.W7组成行频定时电路.其中W7是行频调节电位器.
C39.C40.C68.R44.R45.组成行AFC电路.
C15.C45.R65组成行逆程脉冲比较信号输入电路.
R64.C62.V-HOLD组成场振荡定时电路.
R41.C43.组成滤波电路。
R39.R62.R38.W5.C18.C41.组成场锯齿波形成电路.
C10.场脉冲输出耦合电容
IC2是伴音低放输出集成块.
Q9是行推动管.
Q10是行输出管.
Q5.Q6.Q7.组成OTL场输出电路.
Q2.Q3.Q4.Z1组成稳压电路.
Q8.是末级视放输出管.
CONI .2K.是对比度调节电位器.
BRIG。1M.是亮度调节电位器。
D2915大规模集成电路

(3)整机电路介绍
信号处理流程
(1).中频信号流程
频射信号由天线插座进入电子调谐高频头第1脚. 经放，选频，降频后，从高频头第9脚.IF引脚输出的电视中频信号经匹配电阻R2及耦和电容C4送到预中放Q101放大,再经C2耦合到声表面滤波器SF3811,由声表面滤波器进行选频后的中频信号经C12加到集成电路D2915A的1脚和28脚进入集成电路内部进行放大.大集成电路内的中频电视信号进行三级差分放大后再送到视频检波电路进行检波,视频检波由双差分乘法器与限幅器组成,该检波器由14脚外接T2,R24组成38MHZ中频谐振回路,微调T2线圈磁芯可以改变检波频率.经检波取行的视频全电视信号(包括6.5MHZ第二伴音中频信号),再经消噪电路和预视放电路从集成电路的5脚输出.
在集成电路内部,经消噪处理的视频信号还要送到内部中放AGC电路.该中放AGC电路为峰值型AGC电路,4脚外接峰值型AGC检波电路的RC 时间常数网络.C14,R14为AGC充放电电容和电阻,输出的AGC电压可自动控制三级中放增益,同时,中放AGC电路经延迟处理后,从集成电路3脚输出高放AGC电压,该AGC电压为正向AGC电压,经R9,C9,C8，C20，滤波后,对高频调谐器进行自动增益控制,高放AGC的控制范围一般是4.2-8.8V,3脚是高放AGC延迟量调整电路.
从5脚输出的视频全电视信号分三环路同时送给伴音电路,同步分离电路,视频放大电路.
6.5MHZ伴音信号经C17,Y1,进入D2915A的7脚伴音中放电路.伴音中放频放大限幅是由多级直流放大电路组成,放大后的伴音中频信号送入鉴频电路,并从11脚输出.9,10脚外接鉴频线性变换元器件C1,T1,与内部电路配合完成调频检波任务.11脚输出音频信号经C85.耦合, 经R20.R87送到2RP1音量电位器
视频全电视信号经R15,R16,C16,C72组成的脉冲钳位电路和抗干扰电路进入6脚内部的同步分离电路.分离出的行,场同步信号分别控制行,场扫描同步. 如图5所示。
D2915集成块内部结构图5

(2).视频输出电路
视频输出电路是一个宽频放大电路,它由Q8 及相关元器件组成,从集成电路5脚输出的视频信号经电阻R49加到视放管的基极,同时经CF03陶瓷滤波器滤除6.5MHZ伴音信号,视频信号经Q8放大后从集电极由耦合电容C45送到显像管的阴极.
视放管Q8的集电极供电是由行逆程脉冲经FR107整流,C56滤波后得到约100V直流电压.
视放管Q8的发射极设有对比度调节电路,其中CON1为对比度电位器,0C3为高频补偿电容,同时Q8发射极输入的的行,场消隐信号分别由R58,R34,D11提供,其中D11为隔离晶体二极管.
(3).场扫描电路
集成电路D2915A(AN5151),的24,25,26脚为场扫描小信号处理端,24脚外接振荡定时元器件C62,R64,V-HOLD其中V-HOLD为场频调整电位器.同时场振荡频率受场同步信号控制.25脚外接锯齿波形成电容C41,C18.R62.R38.W5.形成的锯齿波电压经场推动放大后从26脚输出.
场输出电路由Q5,Q6,Q7,为中心组成的OTL场输出电路,其中C33为场自举电容,D7为温度补偿晶体二极管,它可以稳定直流工作点.
从集成电路D2915A的26脚输出场锯齿波电压经C10耦合到Q5的基极,经Q5放大后,从集电极输出,当扫描上半部时,Q6导通,Q7截止,电容C37放电,偏转线圈获得上半部扫描电流.当扫描下半部时,Q7导通,Q6截止,电容C37放电,偏转线圈获得下半部扫描电流.
(4).行扫描电路
行扫描小信号处理电路由集成电路D2915A的17,18,19,22脚及外围元件组成,18脚外接行振荡频率定时元器件R46.W7,其中W7为行振荡频率调整电位器,同时行振荡频率受控开AFC电压.AFC电路是把行同步信号和行逆程脉冲信号进行比较产生误差电压从19脚输出,经C68,R44,C39,C40，R45，组成的双时间常数滤波后,得到AFC控制电压,再经R45加到18脚上,控制行振荡频率.
行输出电路由Q9,Q10,行输出变压器及其相关电路组成.
从集成电路D2915A的17脚输出的行脉冲经R25送到推动管Q9进行放大,放大的行脉冲从Q9的集电极以隔直流耦合电容C12送到行输出管作功率放大,经行输出变压器产生显像管所需要的各种电压及视放电压,偏转电流等.
(5).伴音功放电路.
该机的伴音功放电路采用的是D386集成电路,为8脚双列直插塑封结构,4脚为接“地” 端﹔6脚为电源端﹔2脚为反相输入端﹔3脚为同相输入端﹔5脚为输出端﹔7脚为去耦端﹔1、8为增益调节端﹔电源电源电压为3.5-12V,输出功率为0.5W(V CC=6V，RL=8Ω)。该机伴音电路结构简单，检修调试方便。如图6所示。

LM386外形 图6

4微型黑白电视机工作电压
电源输入电压～14.7V 输出电压10V±0.2V 总电流0.7A.
预中放管. Q1 C945 场推动管.Q6 8050
b 3.02V b 5.5V
E 2.37V E 5V
C 8.83V C 9.9V
视放输出管. Q8. C1815 场输出管Q7 8050
b 2.90V b 4.5V
E 2.6V E 4.7V
C 101～98V C ⊥0V
行推动管. Q9 C1815 电源调整管Q2 DD880
b 0.36 b 10.68
E ⊥0V E 10V
C 4.23V C 14.12V
行输出管. Q10 C362 电源推动管Q3 8050
b －1.46V b 11.24V
E ⊥0V E 10.68V
C 17V C 16.16V
电源取样管Q4 1815
b 6.6V
E 6V
C 11.24V
第二部分 单元电路调试
要对电视机进行安装、焊接、调试等操作，首先应掌握用电安全常识、常用电子元器件和电子仪器的使用，还应该了解黑白电视机基本的工作原理，以及各部分电路所能实现的功能等。
为了使电视机安装、焊接、调试能够顺利，所以在安装前应仔细清点要安装的电视机材料，并对其认真检测，看是否性能良好。看各元器件管脚是否已氧化，若有氧化，应将管脚刮亮或镀锡。安装前还要仔细检查电路板的铜箔是否完好，有无短路或断路，要特别注意的是不要用皮肤直接接触印制板焊接面，防止汗液使焊点很快氧化，影响焊接质量。焊接时，所在场所要有一定的活动空间，身边不要有易燃易爆物品，防止发生意外；对器件的焊接，焊点要饱满，防止电视机长期工作后脱焊。焊接二极管、三极管、电解电容等时，要特别注意电极和极性，不要将管脚接反、接错。
1.    电源电路的调试
一、电源电路指标测试如图7所示。
器材准备1. 万用表. 2交流毫伏表.3测试电路.
稳压电源测试连接图 图
电路装完后，经互检无焊错、连焊及虚焊，用万用表的电阻挡测试输入回路的总阻值应在200kΩ以上，如阻值小于此数值则不能通电，应找出原因，排除故障，使输入电阻达到200kΩ以上，然后再与变压器相连接，通电后空载时整流输出电压应为18~19V。如果所测电源的数据超出以上数据范围，应查明稳压电源各晶体管的电位，找出原因，或调整取样电阻，最终得到正确的电流和电压。
技术指标：输入交流电压14~16V ±0.5V ；输出直流电压10V ±0.5V；总电流<850mA 。
2．高频调谐电路通电调试
1.47型万用表. 2扫频仪-3G
2. 频率范围；VHF-L VFF-H UHF频段调谐范围;
3. 图像中频载频为;38MHz . 伴音中频载频为;31.5 MHz.

高频调谐引脚功能

高频调谐电路测试图8
3. 通道部分的调试
通道部分包括：高频头、中放、AGC控制，检波与视放部分，音频信号通道部分。

通道部分的调试图9
中频通道曲线特性
用电视信号发生器发出电视信号输入到电视机天线端,用示波器接在D2915(5) 脚, 测出其全电视信号的峰峰值.

对照电视机原理图与印制板检查无误后，接通电源，测试总电流应小于750mA，如果大于此数值，应立即关掉电源，查出过流原因，故障查出后，必须将故障排除，然后在打开电源测试各脚电位看是否正常。
4行扫描电路通电调测
扫描电路包括：同步分离，行场振荡、推动、输出电路，行输出变压器和显像管电路部分。
1, D2915(17) 脚输出波形,Q9的集电极(行激励级) 输出的波形,Q10的集电极(行输出极) 输出的波形, 如Q10基极电压应为-1.4V左右,集电极电压应为17V左右, 说明行电路基本正常,
2, 行扫描电路总电流不大于575mA, 显像管加速阳极电压约120V,
高压阳极电压12KV. 用示波器观察行电路各级输出波形。行输出管集电极电压为110VP-P。

用示波器观察行电路各级输出波形
5场扫描电路通电调测
技术指标：D2915芯片26脚场输出信号的电压1.5VP-P，频率50Hz 17脚行输出信号电压为2.6VP-P，频率为15625Hz；场输出Q6、Q7射级电压为14VP-P；
以上测试完毕后电视机显示器有正常的扫描和亮度。
6、视频放大电路通电调测

视频放大电路通电调测图10

视频放大电路曲线图11
主要技术要求
（1）通频带50Hz-5MHz
（2）增益34db-38dB

7. 控制部分的调试
控制部分包括：频道选择电路、音量调谐和电源开关。
经互检无误后，接通电源，测试总电流应小于850mA。若大于此值，应立即关掉电源，查出过流原因，排除故障，然后测试各点电位是否正常。
三.整机常见故障维修方法
1．故障检修
（1）.有光栅，无图像
有光栅说明扫描电路和基本正常，故障在天线至D2915A之间，常见的故障是高频调谐器内高放管损坏，高放或中放AGC电路失常，与预中放管或声表面滤波器损坏等。
检查故障时，首先要区分故障部位是在高频电路还是在低频电路中。可以采用调节面板上的旋钮及人体感应信号来区分。
高频调谐器与中放电路的区分：在高频调谐器输出端子用镊子碰触IF端，观察荧光屏上噪点变化，如果有较多的明显变化杂波点，调节调谐旋钮也无反应，说明集成电路D2915A内部或外围元器件有故障；如果有反应，说明预中放管与声表面滤波器之间有故障元器件的存在。
由于本机高频调谐器采用电调谐器，所以不如普通高频调谐器那样检查方便。对于电调谐高频调谐器首先要检查调谐器电压是否正常，能否在0.4—27V之间变化，如正常应检查内部电路如高放管，本振管，混频管，变容二极管等其它器件。如果电调谐高频调谐器损坏，在一般情况下采取代换法，这是因为电调谐器高频调谐器内部元器件大部分采用微型元器件组成，拆装都不方便。
如果注入人体感应信号，荧光屏无杂点，旋转频道旋钮荧光屏也没有任何反应，可以认定故障位于中频通道。然后，用镊子碰触集成电路D2915A的1脚和28脚，观察荧光屏的反应，如果有杂波点反应，扬声器有噪音时，说明集成电路是好的，应检查预中放级，声表面滤波器等元器件，可以有电压法检查预中放管各极电压，正常时，集电极为8.9V，基极为2.8V,发射极为2.2V。若远偏离此电压值，说明不是预中放管损坏就是偏置电阻有故障，若此级正常，应检查声表面滤波器是否有故障。为此，可将C2原来接声表面波滤波器改接到集成电路的28脚，将C12其中一脚断开，若出现有图有声（效果质量不佳），说明原来的声表面波滤波器不正常，若仍未见反应，说明耦合电容有故障。
如果判断故障在中放集成电路D2915A内部，应检查1-5脚，28脚的直流电压和各电阻值，即可发现故障部位。若未见外接元件有故障，说是集成电路内部有故障，应重点检查几个关键性引脚的动态和静态直流电压。
可以先检查1脚和28脚直流电压，两脚正常值均为4.5—4.8V；如果数据偏离过大，或者两脚数值相差+-0.5V以上，均为图像中放电路有故障。可以再测量中放AGC检波的4脚直流电压，其静态直流电压约为2.8—3.5V，输入信号越强，该脚电压越高，可达到7V以上；如果电压值过低，或者动态和静态电压相同，则为中放AGC电路有故障。还可以测量高放AGC的3脚直流电压，其静态直流电压约为2—2.3V，当输入信号较强时，该脚电压上升可达5V以上；若测量值过高或过低，则2脚和3脚外接元器件有故障，或高放AGC电路有故障。最后可检测视频信号输出端5脚直流电压，正常值人3.3—4.3V，若低于2.5V或高于5V，说明外接元器件正常，故障应在集成电路预视放或消噪电路有问题所致。
（2）有光栅、有伴音、无图像
该故障说明扫描电路、伴音电路和图像中频电路正常，而视放输出电路、显像管周围电路有故障。
视放输出电路和显像管电路故障，经常伴有回扫亮线，这是故障现象的重要佐证，可以采用直流电压检查法或人体感应电压法来判断。手握金属镊子碰触视放输出官Q8，若显像关怀备至荧光屏出现干扰条纹，说明视放关怀备输出级和显像关怀备至周围电路工作正常，故障发生在前级电路，可能是R212断路等情况，若未见干扰条纹，说明后面电路有故障，可以通过检查视放输出级各极直流工作电压来判断。通常集电极电压在40V左右，若电压值过高（接近100V），说明基极或开路；若数值过小（10V以下），说明供电通路电压太底，滤波电容C56漏电，Q8的c、e极间击穿等情况。若Q8发射基击穿短路，则发射极电压为0V，电路无电流。若以上现象均未发生，则可能是显像管损坏或周围电路有故障，例如R51或C45开路，显现管管座接触不良，灯丝烧断或有关连接线断开等。
由于本机高频调谐器采用2RP2输出电压作频道调谐电压，通过简单的调谐电压就能连续调谐电视频道，机内未使用本振AFT电路，当调谐频道不当时，可能出现有伴音、无图像现象，此时荧光屏呈现类似开严重行失步的许多干扰条纹或黑斜带；当然也可能出现有图像、无伴音的现象。
（3）有图像、无伴音
此故障应在D2915A（CD5151CP）内部伴音中频电路和D386内部伴音功放电路找原因，可以分两步进行检查。
第一步判断集成电D386路内、外电路是否有故障。将音量调到最大值，手握金属镊子碰触D2915A的1脚，若扬声器有“咯咯”声甚至放广播声，说明后级各电路均无接触不良，C85、C82短路，C82断路和失效等；若仍无声音则就检查后级电路。检查伴音集成电路D386的6、脚直流电压值，若电压接于4.2—4.7V,说明集成电路有故障，或者C86有严重漏电或短路。然后可检查1.，8脚电压值，，一般应为4.2—4.8V。若电压值明显接近于0V或8.5V以下，则应检查C88是否短路漏电等，否则是集成电路D386内部有故障。另外，有时耳机插孔接触不良也会引起无伴音。若以上检查均未见异常，则应检查伴音中频电路。
第二步判断集成电路D2915A内、外电路是否有故障。仍可用手握金属镊子碰触D2915A的7脚，如果扬声器发声，说明D2915A和D386相关电路均工作正常。如果不能发声可用万用表检查7、8脚电压和9、10脚电压。通常，两对引出脚的正常直流电压各为2.8—2.9V左右和4.4—4.5V左右，若每对引脚电压相差较大时，说明内部电路或外接元器件有故障。经常出现的故障有R17、R18开路，T1线圈断路，电容漏电等。
若以上检查未见异常，则应怀疑6.5MHZ三端陶瓷滤波器Y1发生故障。若将C17接Y1输入头的引线改接到7脚，此时扬声器恢复发声。
（4）有伴音、无光栅
有伴音、无光栅现象说明行扫描电路有故障，或者显像管及其周围电路有故障。可以先用眼睛观察显现管灯丝是否发亮。用万用表检查行输出变压器两个中值电压190V、100V是否正常。如果以上都正常，说明行扫描电路及高、中压整流滤波电路均无故障。再拆下显像管管座，测量各脚电压值是否正常。若电压值正常，则可能是显像管接触不良或显像管有断极等故障；若电压不正常，则可能是管脚引线断路。
若测得两中值电压都不对，则应检查行扫描电路。若两个中值电压当中有一个电压值不对，经常是相应很频半波整流滤波电路出现故障，应当检查该整机整流晶体二极管是否损坏，滤波电容是否失效。检查行扫描电路时，可以按照行输出级，行推动级和行扫描小信号处理的顺序进行逐级检查。先检查行输出管Q10 各级的直流电压值，发射结应当呈反偏电压，否则是Q10发射结击穿短路，或无输入激励脉冲。如果发射极电压0V，说明行输出级没有工作，应当用电阻检查法检查Q10集电极对发射极或地的正、反向电阻值，检查供电电源是否正常等；若发现异常，应当检查Q10、D10及电容C36。然后检查行推动管Q9各极的直流电压值，其基极电压下正常值为0.35--0.4V，集电极电压为7—8V，否则应当检查供电电压，检查R53。最后可以检查KA2915A内部行扫描小信号处理电路。检查17、18、19脚直流电压，配合检测正、反向电阻值，可发现故障部位，外接元器件故障多是电位器W7接触不良，电容C40、C44短路或断路，电阻R25断路等。
（5）水平一条亮线
故障现象说明应当在场扫描电路寻找异常点，检查D2915A有关内部电路和分立元器件场输出电路。可先检查场输出电路，再检查场扫描小信号处理电路。
首先检测Q5基级电压，正常值应为0.6—0.7V，若电压小于0.3V，可能是R37开路，若未见异常，则应检查OTL场输出电路各晶体三极管是否有故障，也可能是C37开路或场偏转线圈断路。
若仍未见异常，应检查D2915A内部场扫描小信号处理电路。重点检查20、21、25、26脚的直流电压，并配合检查正反向电阻值，可判断故障部位。容易出现故障的外接元器件主要有V-HOLD、接触不良，C62、C41、C10短路或漏电等。
（6）同步不良
行同步不良，主要原因是行AFC或行振荡电路有故障，场同步不良主要原因是场触发电路或场振荡电路有故障，行、场都不同步主要原因是幅度分离电路有故障或AGC电路控制不良。
行同步不良，可重点检查18、19、22脚直流电压值，正反向电阻值，以判断集成电路D2915A内部电路是否损坏。容易损坏的外接元器件主要有W7接触不良，C40、C39、C15、C63等短路或断路等，当19脚外接元件异常时，伴有图像上部严重扭动或扭曲，22脚外接元器件异常，不能正常地输入行逆程脉冲信号，必然引起行不同步
场同步不良，应重点检查24脚直流电压，24脚外接RC定时元器件容易发生断路、开路或短路故障，否则就是集成电路内部电路有故障。
（7）接收灵敏度低
接收灵敏度低，可有两种类型：一种是接收灵敏度低、图像淡，杂波明显；另一种是图像淡，但无明显杂波，两种情况，原因不同。后者主要是由图像中频、视频电路增益太低造成；前者主要是由于图像高频电路增益太低，或者高频输入信号太弱引起。排除电路增益低故障时应当尽量配合使用扫频仪来检测电路的振幅频率特性曲线。
也可用业余检查法来检修：无杂波且灵敏度低的现象，可以通过调节对比度电位器和亮度电位器来改善图像清晰度和对比度；应当测量视放输出管各极的直流工作电压，若电压值不对，可能是偏置电压不当，有关电阻值变值，或者高频补偿电容C205容量改变或失效,也可能是是Q201的值过小,另外,应检查中放AGC电路的性能,如果中放AGC电路起控过早,也能引起图像灵敏度低,应当检查D2915A的4脚外接RC元件,最后,还应检查预中放管Q101Q直流工作点,也可以用替换法更换Q101和声表面滤波器试一试.
有杂波且灵敏度低,应主要检查高频调谐器电路,检查接收天线至高频调谐器输入端之间的元器件,检查接收天线引线是否脱焊,虚焊,外接天线插孔是否接触可靠.高频增益主要决定于高放级增益,微型高频调节器谐器内部电路不易检修,但可以通过调整高放AGC电压,来提高高放级增益,此外,机内高频信号的走线十分讲究,信号通路连接线应当使用50欧或75欧同轴电缆,布线位置应得当豕勿乱布置,尽量使用外接电视接收天线.
(8)行幅度过大
行帽度过大是电子束行扫描范围过大,引起的原因可能是稳压电源电压偏低或偏高,行逆程电容容量过大,高压包损坏等.
行扫描电路供电电压宜取9.8—10V,偏高偏低均不好,特别是电压偏低时行扫描电流将减小,且高压偏低,使行输出级发热,光栅暗,容易出现故障.解决的办法是调整行逆程电容的容值,减小逆程电容容值可提高高压,以及提高电子束扫描速度,从而减小行幅度.
行幅度在经常伴随行线性不良.当行输出管饱和压降过大,或行阻尼管饱和导通电阻过大时,不仅行线性差,也将发生行幅度偏大.更换高质量行输出管,行阻尼管后,通常会使行线性和行幅度同时得到改善.一般情况下,通过微调”行线性调节线圈”也可改善幅度过大的现象.

四 整机组装
整机组装包括电源电路的组装、通道部分的安装、扫描电路的安装和控制部分的安装。
稳压电源向整机提供稳定的电压和足够大的电流，应先确保其正常工作。安装前确保印制电路板上无短路或断路现象，元器件引线不能相碰。连线应绝缘，熔断器必须按照电路中的规定数值，不能随意更改。安装时先固定大型元器件，对固定后不便焊接的地方可以先焊上连线的一端。安装小型元件，一般是先装电阻和电容，后安装晶体管、连线和电路板上的短接线。总之，装完一部分元器件后，不能影响其他元器件的安装。
组装需要按如下几个步骤进行。
一 准备
(1) 清理套件大件有无缺少和破损,
(2) 对学生暂时只发需焊接的无件. 留下机壳. 高频头, 行输出变压器, 连接线.
二 清理
(1) 按照元件清单清查元件个数是否缺损
(2) 按照元件清单找出相应的电阻, 电容, 二极管. 三极管等元件, 并对电阻 电容, 二极管. 三极管进行好坏的测量.
(3)再把电阻由小到大阻值顺序放在泡沫上扦好, 并标上阻值, 位号. 电容由小容量到大容量放在一起, 标上容量, 耐压, 位号. 二极管. 三极管按照型号. 位号扦好. 稳压二极管按稳定电压分好写好扦上. 其它元件.都顺序扦好.
(4)焊接前印制电路版的检查. 印制版：图形，孔位及半径是否合乎图纸，有无断线、缺孔等，表面处理是否合格有无污染或变质。

三 安装
(1) 首先安装15根跳线. 电阻.( 立式. 卧式) 都行,安装时注意元气件字符标注方向一致，易读取参数。
(2) 焊上IC集成块扦座, 注意方向不能放反.
(3) 安装电容. 电解电容注意正负极性.
(4) 焊上二极管. 位置不能错. 正负极性不能装反, 注意二只稳压二极管,一只是6.2V,一只是33V不能装错.
(5) 焊上三极管. 注意NPN和PNP位置不能错, 引脚不能焊反.
(6) 安装中周,SAMF, 滤波器, 电位器
(7) 安装扦座及其它小元件
(8) 检查所安装元器件正确后, 再安装高频头, 行输出变压器.
 (9) 将调谐旋钮、音量旋钮、波段开关装好，一定到位且保证转动灵活，然后用螺丝将调谐旋钮、音量旋钮固定。
  (10)   检查所有连线均准确连接后，将主板装入机壳中，并将螺丝拧紧。将调整板用螺丝固定
五、实训体会
电视机原理是一门涉及较多电子理论知识和需要较强的动手能力的电子专业课程。在学习了这门课程之后，学校安排了这次电视机课程实训。本次课程实训的任务是完成小屏幕黑白电视
