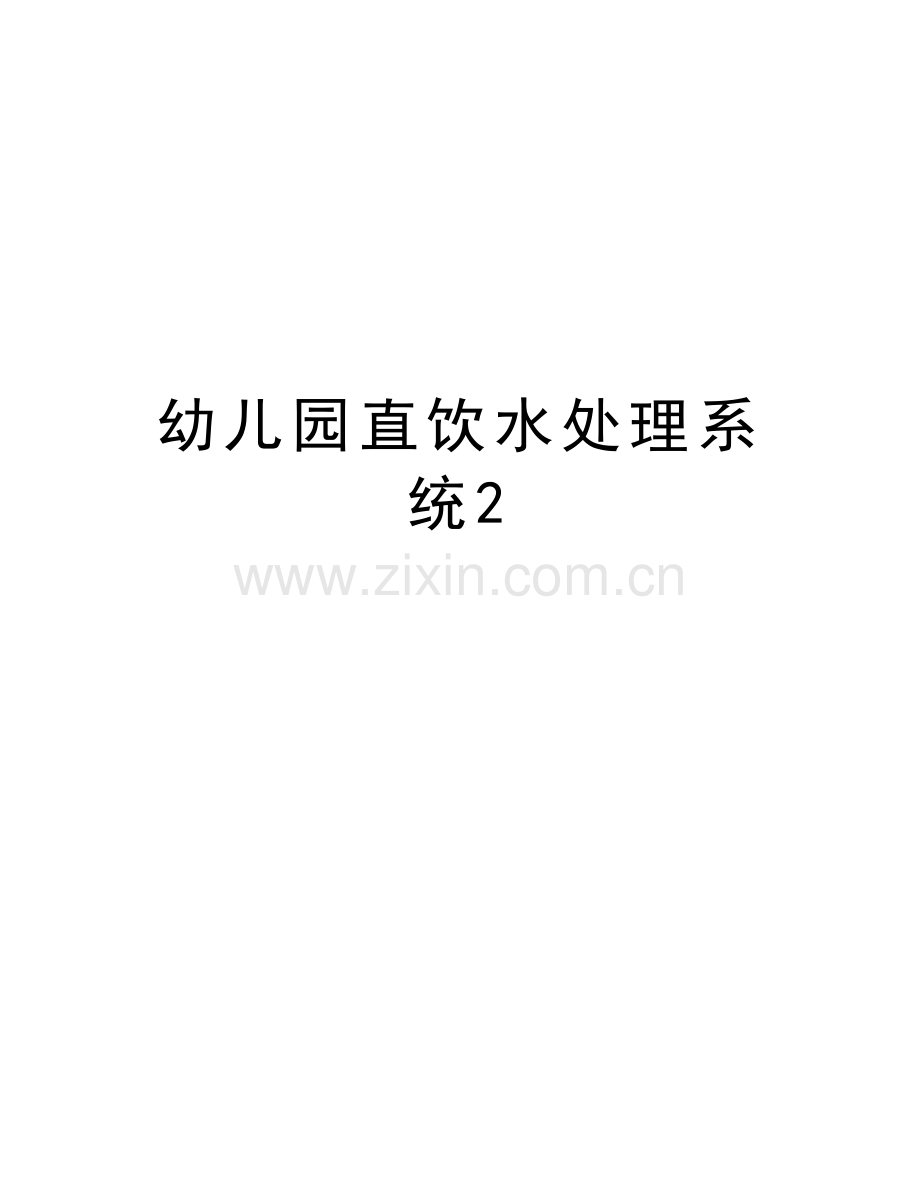

幼儿园直饮水处理系统2

精品文档

幼儿园直饮水处理系统
设
计
方
案
书

供 应 商：深圳市阿尔贝斯科技有限公司

设计日期：2015年12月03日

目 录

一、公司简介 …………………………………………………………

二、方案设计、报价
1、技术设计导则 ……………………………………………………
2、设计基础 …………………………………………………………
3、解决方案
3、工艺流程配置 ……………………………………………………
4、系统工艺流程说明 ………………………………………………
5、设备报价表 ……………………………………………………

一. 公司简介
深圳市阿尔贝斯科技有限公司   是一家专注于水深度净化的高科技净水器品牌企业。  公司专业从事净水设备的研发、生产及销售。 公司总部位于深圳市龙岗区坪地镇富心路一巷一号深净尔科技园，厂房占地面积八千多平方米。公司旗下品牌——深净尔（DPSINER)品牌。

公司自2001年成立以来，一直与瑞典DPSINER国际集团携手合作。公司致力于膜分离技术和深度净水技术的研发，引进了欧洲先进净水技术，针对中国的水质现状，应用PAN合金新材料技术，生产岀了适合中国人生活使用的家用/商用超滤（UF）净水机（系统）、反渗透（RO）纯水机（系统）、管线直饮机/纯水机、能量活化直饮机等一系列深净尔品牌净水设备。

深净尔净水器严格按照ISO9001：2000质量管理体系和ISO14001：2004环境管理体系认证的标准来研发生产，率先采用“CRM”服务系统，先后与国内外多所知名大学开展学术活动，深入技术合作，并结成战略发展联盟。“深净尔”公司不断地加大科技投入，目前已经成为：“国家净水行业委员会常务理事单位”、“国家净水器及其系统标准化工作组成员单位”、“中国净水器十大品牌”，并获得了“科技进步二等奖”。

优良的国际品质，完善的服务体系，使深净尔先后获得多项荣誉认证和资质认证，是首屈一指的净水品牌。 秉持“品质 高效 节能 环保 健康”的设计理念，深净尔品牌产品遍布全国各地，并在全国三十多个省市自治区和直辖市设立了三百多个销售服务中心。远销欧美东南亚等多个国家和地区，深受广大用户的信赖，是顾客一致推崇的首选放心品牌。
深净尔愿与社会各界有识之士携手合作，推进人与自然的和谐发展，共建美好绿色家园。同时欢迎各界朋友来公司参观访问，指导冾谈业务。

1.0 技术设计导则
本套水处理工艺的设计是基于充分考虑下列因素的基础上制定的：
1.1水品质；
（1） 用户对产品水的质量和产水量的要求；
（2） 工艺设计的可靠性；
（3） 设备对水质改变的适应能力；
（4） 操作的简便性；
（5） 合理的投资费用和运行费用；
（6） 设备的物理及化学清洗功能；
（7） 产水质量的稳定性；
（8） 可靠的在线监测手段。
2．0 设计基础所涉及的流程及设备是为了满足如下要求：
2.1.1原水水质：当地市政自来水
2.1.2产水用途：直饮水
2.1.3系统出水：0.75T/H
2.1.4水质标准：GB19298-2014国家直饮水标准
3．工艺流程配置
3．1工艺流程示意图
自来水→PP过滤器→ 压缩碳过滤器 →PP过滤器→高压泵→ 反渗透系统→ 加热制冷系统 →饮水龙头
3．2系统对外界要求:
1、进水压力：1-3公斤
2、供电: 电源条件220V
4、系统工艺流程说明
本系统为产水800G/D自动纯水制备系统，是自来水作为原水，先经过前置预处理，再经过RO反渗透处理。经过一系列前处理后,可去中水中的颗粒、胶体、有机杂质、重金属离子、细菌、病毒、热源等物质及97%的溶解盐。
该系统包括预处理部分（增压泵、5微米PP过滤器、活性炭过滤器、 1微米PP过滤器）；RO反渗透。
本系统作为一个整体，每一个处理工艺都是互相联系的，前一个处理工艺的效果可能影响下一级处理工艺，都可能对整套系统终端产水造成影响。
4.1 原水预处理部分：
原水预处理的目的是解决如下问题：
（1） 防止膜面结垢（包括CaCO3、CaSO4、SrSO4、CaF2、SiO2、铁、铝氧化物等）
（2） 防止胶体物质及悬浮固体微粒污堵；
（3） 防止有机物、微生物污堵；
（4） 防止氧化性物质对膜的氧化破坏；
（5） 保持反渗透装置产水量稳定
以上目的在于保证反渗透装置稳定运行和使用寿命。
以上确保反渗透系统达到如下的进水要求：
（1）污染指数 SDI≤5；
（2）余氯 ＜0.1ppm；
（3）浊度　　　　　　　　＜1.0NTU;
5微米PP过滤器
滤精度为5微米高精度pp滤芯，孔径紧密、均匀，可截留孔径5um以上的杂质，过滤效高达99%。具有流量大、耐腐蚀、耐高压低成本等特点。能有效的过滤水中的铁锈、泥沙、虫卵等大颗粒物质。
压缩碳炭过滤器
压缩碳吸附过滤器内装粒状椰壳净水型活性炭，主要去除水中的大分子有机物、胶体、异味、余氯等杂质，降低COD含量。能有效的吸附水中的异色、异味，让原水更加清澈。

1微米PP过滤器
该设备为内安装有1μm PP滤芯的过滤器，主要是对反渗透系统进水进行第三级过滤，目的是减低或消除前处理设备漏出的滤料碎粒，对RO膜组件起保护作用，确保最终进入反渗透系统的水符合要求。

高压泵
配置一台高压泵,为了保证系统供水的流量和压力恒定而设置,本系统高压泵选用进口泵，泵效率高，噪音小，性能稳定可靠。

4.2反渗透部分
RO反渗透装置
根据反渗透原理，它是利用反渗透膜选择性的只能透过溶剂（通常是水）而截留离子物质的性质，以膜两侧的静压差为推动力，克服溶剂的渗透压，使溶剂通过反渗透膜而实现对液体混合物进行分离的膜过程。采用膜分离手段可去除水中的颗粒、胶体、有机杂质、微生物等有害物质及95%的溶解盐，达到水脱盐纯化目的。用反渗透技术制纯水与传统的离子交换、蒸馏技术制纯水相比，有设备体积小、能耗低、适应性强、无需酸碱再生剂、工艺简单、易实现自动化、 产水质量优良、水质稳定、无微生物、无重金属离子、无有机化合物等优点。排放的副产物---浓水对环境无害，是一项符合环保要求的分离技术。无需过多考虑进水水质的稳定性，反渗透系统的产水水质可在不耗用任何再生物质的前提下，长期保持稳定，这是其最重要的特性之一。
本反渗透装置采用先进的世韩RO膜为主要组件，其膜脱盐率≥96%。
本装置性能特点：
·主要零部件均采用名优产品，性能可靠。
·系统无易损部件，无需大量维修，运行长期有效。

·前置预处理保护系统，保护高压泵及RO膜不受颗粒或其它硬物损坏；同时低压开关同液位开关保护高压泵，不会因压力过低而损坏。若自来水供水中断或欠压，系统自动停机。
·先进的膜保护系统，在设备开机时，该装置自动发出物理冲洗膜的动作，借助高压泵产生的高水压将膜表面污染物冲洗干净，降低污染速度，延长膜寿命。
·RO膜脱盐率高，保证了系统的运行的高效率。
·净化水、浓缩水各设有流量计以监视并调节运行出水量及系统水利用率，通过合理工艺设计，水利用率高。
·RO产水电导率仪监测水质。
5. 设备报图样及价表

产 品 说 明 + 6台
三角洲泵+汇通膜+后置KFLOW滤芯 +11G压力桶
设备总价：主机9900 元人民币+6台饮水平台（2热2温）2500元/台 （15000）=24900元整
以上报价不含运费不含税！出厂完成调试 ！

技术参数
产品型号： 商用RO纯水机SINER--800G
设计水通量：0.75吨
外形尺寸：￠2.5×0.55×1.58米
过滤工艺： PP棉+颗粒活性碳+压缩活性碳+RO反渗透膜+后置口感改善因子
电源电压：220V/50ZH
输入总功率：3.5KW
过滤系统：5级
净水流量：126L/H
进水水压：0.2-0.7Mpa
使用水温：5-45℃
日产总水量：3T/D
进水水质：市政自来水
产品符合：《生活饮用水水质处理器卫生安全与功能评价规范——反渗透处理装置》（2001）
配置：
第一级：5um聚丙烯熔喷棉滤芯
第二级：精密颗粒活性炭+KDF滤芯
第三级：1μm PP滤芯的过滤器。
第四级：RO逆渗透膜（400G）
第五级：后置载银抑菌活性炭
产品特点：
反渗透技术，纯净水标准，适合重金属超标，水质污染严重地区居民用水，便捷冲洗。改变传统RO机的弊端，深净尔RO机专利技术，更加放心。精致时尚的设计风格，结合欧美家居设计元素，让用户享受国际净水生。微电脑控制，过滤精度0.0001微米，安全，高效，节能。
全自动微电脑控制、液晶数码显示，世韩膜，
可直接饮用 净化水口感纯正、富含营养、安全、卫生、可直接生饮。
产水标准：
v GB19298-2014
v GMP标准
v 电阻率：≥15MΩ.CM
v 电导率：≤0.5μS
v 氨≤0.3μg/ml
v 硝酸盐≤0.06μg/ml
v 重金属≤0.5μg/ml
自动冲洗 产品具备排污功能，及时把杂质、病毒、细菌等有害物质排出，有效避免了滤芯堵塞产生污染，延长RO膜的使用寿命。
先进的多级过滤给合：RO膜＋进口高效活性碳+聚丙烯熔喷棉滤芯+后置载银抑菌活性炭。过滤精度高达0.0001微米,彻底滤出水中的细菌、藻毒、铁锈、胶体、泥沙、悬浮物、大分子有机物等有害物质，过滤安全，更彻底。
安全耐用  环保、安全，经久耐用。
产水量大  产水量0.75T/H
节能环保  所有材料均为食品级，无副作用、安全、健康。
适用范围
1．适合食品工厂、酒店、宾馆﹑医院﹑茶楼﹑咖啡馆等直饮、煮饭、做菜、煲汤等用水
2．学校、餐厅、茶楼﹑酒店等厨房用水设备（如制冰机﹑咖啡机﹑豆浆机﹑奶茶机等）用水
