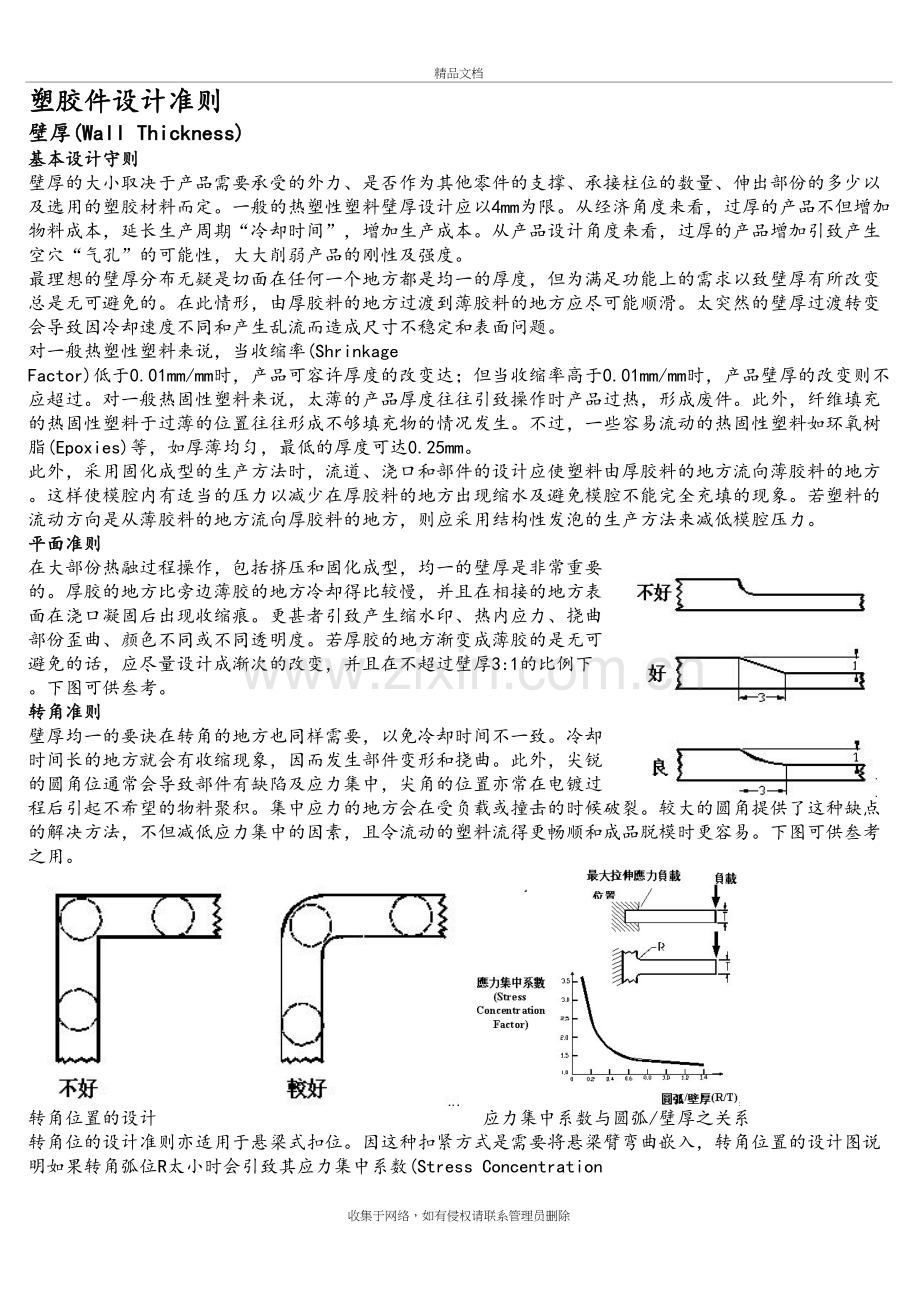

塑胶件设计准则较全精品文档塑胶件设计准则壁厚(Wall Thickness)基本设计守则壁厚的大小取决于产品需要承受的外力、是否作为其他零件的支撑、承接柱位的数量、伸出部份的多少以及选用的塑胶材料而定。一般的热塑性塑料壁厚设计应以4mm为限。从经济角度来看，过厚的产品不但增加物料成本，延长生产周期“冷却时间”，增加生产成本。从产品设计角度来看，过厚的产品增加引致产生空穴“气孔”的可能性，大大削弱产品的刚性及强度。最理想的壁厚分布无疑是切面在任何一个地方都是均一的厚度，但为满足功能上的需求以致壁厚有所改变总是无可避免的。在此情形，由厚胶料的地方过渡到薄胶料的地方应尽可能顺滑。太突然的壁厚过渡转变会导致因冷却速度不同和产生乱流而造成尺寸不稳定和表面问题。对一般热塑性塑料来说，当收缩率(Shrinkage Factor)低于0.01mm/mm时，产品可容许厚度的改变达；但当收缩率高于0.01mm/mm时，产品壁厚的改变则不应超过。对一般热固性塑料来说，太薄的产品厚度往往引致操作时产品过热，形成废件。此外，纤维填充的热固性塑料于过薄的位置往往形成不够填充物的情况发生。不过，一些容易流动的热固性塑料如环氧树脂(Epoxies)等，如厚薄均匀，最低的厚度可达0.25mm。此外，采用固化成型的生产方法时，流道、浇口和部件的设计应使塑料由厚胶料的地方流向薄胶料的地方。这样使模腔内有适当的压力以减少在厚胶料的地方出现缩水及避免模腔不能完全充填的现象。若塑料的流动方向是从薄胶料的地方流向厚胶料的地方，则应采用结构性发泡的生产方法来减低模腔压力。平面准则在大部份热融过程操作，包括挤压和固化成型，均一的壁厚是非常重要的。厚胶的地方比旁边薄胶的地方冷却得比较慢，并且在相接的地方表面在浇口凝固后出现收缩痕。更甚者引致产生缩水印、热内应力、挠曲部份歪曲、颜色不同或不同透明度。若厚胶的地方渐变成薄胶的是无可避免的话，应尽量设计成渐次的改变，并且在不超过壁厚3:1的比例下。下图可供叁考。转角准则壁厚均一的要诀在转角的地方也同样需要，以免冷却时间不一致。冷却时间长的地方就会有收缩现象，因而发生部件变形和挠曲。此外，尖锐的圆角位通常会导致部件有缺陷及应力集中，尖角的位置亦常在电镀过程后引起不希望的物料聚积。集中应力的地方会在受负载或撞击的时候破裂。较大的圆角提供了这种缺点的解决方法，不但减低应力集中的因素，且令流动的塑料流得更畅顺和成品脱模时更容易。下图可供叁考之用。 转角位置的设计 应力集中系数与圆弧/壁厚之关系转角位的设计准则亦适用于悬梁式扣位。因这种扣紧方式是需要将悬梁臂弯曲嵌入，转角位置的设计图说明如果转角弧位R太小时会引致其应力集中系数(Stress Concentration Factor)过大，因此，产品弯曲时容易折断，弧位R太大的话则容易出现收缩纹和空洞。因此，圆弧位和壁厚是有一定的比例。一般介乎0.2至0.6之间，理想数值是在0.5左右。壁厚限制不同的塑胶物料有不同的流动性。胶位过厚的地方会有收缩现象，胶位过薄的地方塑料不易流过。以下是一些建议的胶料厚度可供叁考。热塑性塑料的胶厚设计叁考表热固性塑料的胶厚设计叁考其实大部份厚胶的设计可从使用加强筋及改变横切面形状取缔之。除了可减省物料以致减省生产成本外，取缔后的设计更可保留和原来设计相若的刚性、强度及功用。下图的金属齿轮如改成使用塑胶物料，更改后的设计理应如图一般。此塑胶齿轮设计相对原来金属的设计不但减省材料，消取因厚薄不均引致的内应力增加及齿冠部份收缩引致整体齿轮变形的情况发生。 不同材料的设计要点ABS丙烯腈-丁二烯-苯乙烯共聚物a)壁厚 壁厚是产品设计最先被考虑，一般用于注塑成型的会在1.5mm(0.06in)至4.5mm(0.18in)。壁厚比这范围小的用于塑料流程短和细小部件。典型的壁厚约在2.5mm(0.1in)左右。一般来说，部件愈大壁厚愈厚，这可增强部件强度和塑料充填。壁厚在3.8mm(0.15in)至6.4mm(0.25in)范围是可使用结构性发泡。b)圆角 建议的最小圆角半径是胶料厚度的25%，最适当的半径胶料厚比例在60%。轻微的增加半径就能明显的减低应力。PC聚碳酸酯a)壁厚 壁厚大部份是由负载要求：内应力、几何形状、外型、塑料流量、可注塑性和经济性来决定。PC的建议最大壁厚为9.5mm(0.375 in)。若要效果好，则壁厚应不过3.1mm(0.125 in)。在一些需要将壁厚增加使强度加强时，肋骨和一些补强结构可提供相同结果。PC大部份应用的最小壁厚在0.75 mm(0.03 in)左右，再薄一些的地方是要取决于部件的几何和大小。短的塑料流程是可以达到0.3mm(0.012 in)壁厚。壁厚由厚的过渡到薄的地方是要尽量使其畅顺。所有情况塑料是从最厚的地方进入模腔内，以避免缩水和内应力。均一的壁厚是要很重要的。不论在平面转角位也是要达到这种要求，可减少成型后的变型问题。LCP液晶聚合物a)壁厚 由于液晶共聚物在高剪切情况下有高流动性，所以壁厚会比其它的塑料薄。最薄可达0.4mm，一般厚度在1.5mm左右。PS聚苯乙烯a)壁厚 一般的设计胶料的厚度应不超过4mm，太厚的话会导致延长了生产周期。因需要更长的冷却时间，且塑料收缩时有中空的现象，并减低部件的物理性质。均一的壁厚在设计上是最理想的，但有需要将厚度转变时，就要将过渡区内的应力集中除去。如收缩率在0.01以下则壁厚的转变可有的变化。若收缩率在0.01以上则应只有 的改变。 加强筋一般的设计b)圆角 在设计上直角是要避免。直角的地方有如一个节点，会引致应力集中使抗撞击强度降低。圆角的半径应为壁厚的25%至75%，一般建议在50%左右。PA聚酰胺(尼龙)a)壁厚 尼龙的塑胶零件设计应采用结构所需要的最小厚度。这种厚度可使材料得到最经济的使用。壁厚尽量能一致以消除成型后变型。若壁厚由厚过渡至薄胶料则需要采用渐次变薄的方式。b)圆角 建议圆角R值最少0.5mm(0.02 in)，此一圆角一般均可接受，在有可能的范围，尽量使用较大的R值。因应力集中因素数值因为R/T之比例由0.1增至0.6而减少了50% ，即由3减至1.5。而最佳的圆角是为R/T在0.6之间。PSU聚砜a)壁厚 常用于大型和长流距的壁厚最小要在2.3mm(0.09in)。细小的部件可以最小要有0.8mm(0.03in)而流距应不可超过76.2mm(3in)PBT聚对苯二酸丁二酯a)壁厚 壁厚是产品成本的一个因素。薄的壁厚要视乎每种塑料特性而定。设计之前宜先了解所使用塑料的流动长度限制来决定壁厚。负载要求时常是决定壁厚的，而其它的如内应力，部件几何形状，不均一化和外形等。典型的壁厚介乎在0.76mm至3.2mm(0.03至0.125in)。壁厚要求均一，若有厚薄胶料的地方，以比例3:1的锥巴渐次由厚的地方过渡至薄的地方。b)圆角 转角出现尖角所导致部件的破坏最常见的现象，增加圆角是加强塑胶部件结构的方法之一。若将应力减少5%(由3减至1.5)则圆角与壁厚的比例由0.1增加至0.6。而0.6是建议的最理想表现。加强筋(Ribs)基本设计守则加强筋在塑胶部件上是不可或缺的功能部份。加强筋有效地如工字铁般增加产品的刚性和强度而无需大幅增加产品切面面积，但没有如工字铁般出现倒扣难于成型的形状问题，对一些经常受到压力、扭力、弯曲的塑胶产品尤其适用。此外，加强筋更可充当内部流道，有助模腔充填，对帮助塑料流入部件的支节部份很大的作用。加强筋一般被放在塑胶产品的非接触面，其伸展方向应跟随产品最大应力和最大偏移量的方向，选择加强筋的位置亦受制于一些生产上的考虑，如模腔充填、缩水及脱模等。加强筋的长度可与产品的长度一致，两端相接产品的外壁，或只占据产品部份的长度，用以局部增加产品某部份的刚性。要是加强筋没有接上产品外壁的话，末端部份亦不应突然终止，应该渐次地将高度减低，直至完结，从而减少出现困气、填充不满及烧焦痕等问题，这些问题经常发生在排气不足或封闭的位置上。加强筋最简单的形状是一条长方形的柱体附在产品的表面上，不过为了满足一些生产上或结构上的考虑，加强筋的形状及尺寸须要改变成如以下的图一般。长方形的加强筋必须改变形状使生产更容易加强筋的两边必须加上出模角以减低脱模顶出时的摩擦力，底部相接产品的位置必须加上圆角以消除应力集过份中的现象，圆角的设计亦给与流道渐变的形状使模腔充填更为流畅。此外，底部的宽度须较相连外壁的厚度为小，产品厚度与加强筋尺寸的关系图a说明这个要求。图中加强筋尺寸的设计虽然已按合理的比例，但当从加强筋底部与外壁相连的位置作一圆圈R1时，图中可见此部份相对外壁的厚度增加大约50%，因此，此部份出现缩水纹的机会相当大。如果将加强筋底部的宽度相对产品厚度减少一半(产品厚度与加强筋尺寸的关系图b)，相对位置厚度的增幅即减至大约20%，缩水纹出现的机会亦大为减少。由此引伸出使用两条或多条矮的加强筋比使用单一条高的加强筋较为优胜，但当使用多条加强筋时，加强筋之间的距离必须较相接外壁的厚度大。加强筋的形状一般是细而长，加强筋一般的设计图说明设计加强筋的基本原则。留意过厚的加强筋设计容易产生缩水纹、空穴、变形挠曲及夹水纹等问题，亦会加长生产周期，增加生产成本。产品厚度与加强筋尺寸的关系除了以上的要求，加强筋的设计亦与使用的塑胶材料有关。从生产的角度看，材料的物理特性如熔胶的黏度和缩水率对加强筋设计的影响非常大。此外，塑料的蠕动(creep)特性从结构方面来看亦是一个重要的考虑因数。例如，从生产的角度看，加强筋的高度是受制于熔胶的流动及脱模顶出的特性(缩水率、摩擦系数及稳定性)，较深的加强筋要求胶料有较低的熔胶黏度、较低的摩擦系数、较高的缩水率。另外，增加长的加强筋的出模角一般有助产品顶出，不过，当出模角不断增加而底部的阔度维持不变时，产品的刚性、强度，与及可顶出的面积即随着减少。顶出面积减少的问题可从在产品加强筋部份加上数个顶出凸块或使用较贵的扁顶针得以解决，同时在顶出的方向打磨光洁亦有助产品容易顶出。从结构方面考虑，较深的加强筋可增加产品的刚性及强度而无须大幅增加重量，但与此同时，产品的最高和最低点的屈曲应力(bending stress)随着增加，产品设计员须计算并肯定此部份的屈曲应力不会超出可接受的范围。从生产的角度考虑，使用大量短而窄的加强筋比较使用数个深而阔的加强筋优胜。模具生产时(尤其是首办模具)：加强筋的阔度(也有可能深度)和数量应尽量留有馀额，当试模时发觉产品的刚性及强度有所不足时可适当地增加，因为在模具上去除钢料比使用烧焊或加上插入件等增加钢料的方法来得简单及便宜。 加强筋增强塑胶件强度的方法 置于塑胶部件边缘地方的加强筋以下是加强筋被置于塑胶部件边缘的地方可以帮助塑料流入边缘的空间。不同材料的设计要点ABS减少在主要的部件表面上出现缩水情形，肋骨的厚度应不可是相交的胶料厚度的50%以上，在一些非决定性的表面肋骨厚度可最多到70%。在薄胶料结构性发泡塑胶部件，肋骨可达相交面料厚的80%。厚胶料肋骨可达100%。肋骨的高度不应高于胶料厚的三倍。当超过两条肋骨的时侯，肋骨之间的距离应不小于胶料厚度的两倍。肋骨的出模角应介乎单边至以便于脱模容易。 ABS加强筋的设计要点PA单独的肋骨高度不应是肋骨底部厚度的三倍或以上。在任何一条肋骨的后面，都应该设置一些小肋骨或凹槽，因肋骨在冷却时会在背面造成凹痕，用那些肋骨和凹槽可以作装饰用途而消除缩水的缺陷。PBT厚的肋骨尽量避免以免产生气泡，缩水纹和应力集中。方式的考虑是会限制了肋骨尺寸。在壁厚于3.2mm(1/8 in)以下肋骨厚度不应超过壁厚的60%。在壁厚超过3.2mm的肋骨不应超过40%。肋骨高度应不超过骨厚的3倍。肋骨与胶壁两边的地方以一个0.5mm(0.02 in)的R来相连接，使塑料流动畅顺和减低内应力。 PC一般的肋骨厚度是取决于塑料流程和壁厚。若很多肋骨应用于补强作用，薄的肋骨是比厚的要好。PC肋骨的设计可叁考下图PS的肋骨设计要点。PS肋骨的厚度不应超过其相接壁厚的50%。经验告诉我们违反以上的指引在表面上会出现光泽不一现象。PS置于中位的肋骨设计要点 PS置于边位的肋骨设计要点PSU肋骨是可以增强了产品的撞击强度和利用最经济的成本达致有效的结果。不良的设计是会使表面有收缩痕和非期望的撞击强度。出模角(Draft Angle)基本设计守则塑胶产品在设计上通常会为了能够轻易的使产品由模具脱离出来而需要在边缘的内侧和外侧各设有一个倾斜角“出模角”。若然产品附有垂直外壁并且与开模方向相同的话，则模具在塑料成型后需要很大的开模力才能打开，而且，在模具开启后，产品脱离模具的过程亦相信十分困难。要是该产品在产品设计的过程上已预留出模角及所有接触产品的模具零件在加工过程当中经过高度抛光的话，脱模就变成轻而易举的事情。因此，出模角的考虑在产品设计的过程是不可或缺的。因注塑件冷却收缩后多附在凸模上，为了使产品壁厚平均及防止产品在开模后附在较热的凹模上，出模角对应于凹模及凸模是应该相等的。不过，在特殊情况下若然要求产品于开模后附在凹模的话，可将相接凹模部份的出模角尽量减少，或刻意在凹模加上适量的倒扣位。出模角的大小是没有一定的准则，多数是凭经验和依照产品的深度来决定。此外，成型的方式，壁厚和塑料的选择也在考虑之列。一般来说，高度抛光的外壁可使用1/8度或1/4度的出模角。深入或附有织纹的产品要求出模角作相应的增加，习惯上每0.025mm深的织纹，便需要额外1度的出模角。出模角度与单边间隙和边位深度之关系表，列出出模角度与单边间隙的关系，可作为叁考之用。此外，当产品需要长而深的肋骨及较小的出模角时，顶针的设计须有特别的处理，见对深而长加强筋的顶针设计图。出模角度与单边间隙和边位深度之关系表 对深而长加强筋的顶针设计不同材料的设计要点ABSLCPPBTPCPETPS支柱(Boss)基本设计守则支柱突出胶料壁厚是用以装配产品、隔开对象及支撑承托其他零件之用。空心的支柱可以用来嵌入件、收紧螺丝等。这些应用均要有足够强度支持压力而不致于破裂。支柱尽量不要单独使用，应尽量连接至外壁或与加强筋一同使用，目的是加强支柱的强度及使胶料流动更顺畅。此外，因过高的支柱会导致塑胶部件成型时困气，所以支柱高度一般是不会超过支柱直径的两倍半。加强支柱的强度的方法”尤其是远离外壁的支柱，除了可使用加强筋外，三角加强块”Gusset plate的使用亦十分常见。一个品质好的螺丝/支柱设计组合是取决于螺丝的机械特性及支柱孔的设计，一般塑胶产品的料厚尺寸是不足以承受大部份紧固件产生的应力。固此，从装配的考虑来看，局部增加胶料厚度是有需要的。但是，这会引致不良的影响，如形成缩水痕、空穴、或增加内应力。因此，支柱的导入孔及穿孔”避空孔的位置应与产品外壁保持一段距离。支柱可远离外壁独立而处或使用加强筋连接外壁，后者不但增加支柱的强度以支撑更大的扭力及弯曲的外力，更有助胶料填充及减少因困气而出现烧焦的情况。同样理由，远离外壁的支柱亦应辅以三角加强块，三角加强块对改善薄壁支柱的胶料流动特别适用。收缩痕的大小取决于胶料的收缩率、成型工序的叁数控制、模具设计及产品设计。使用过短的哥针、增加底部弧度尺寸、加厚的支柱壁或外壁尺寸均不利于收缩痕的减少；不幸地，支柱的强度及抵受外力的能力却随着增加底部弧度尺寸或壁厚尺寸而增加。因此，支柱的设计须要从这两方面取得平衡。1)支柱位置 2)支柱设计 支柱的基本设计要点 a)支柱靠近外壁时b)支柱远离外壁时 支柱的两种设计要点不同材料的设计要点ABS一般来说，支柱的外径是内径的两倍已足够。有时这种方式结果支柱壁厚等于或超过胶料厚度而增加物料重量和在表面产生缩水纹及高成型应力。严格的来说支柱的厚度应为胶料厚度的50-70%。 如因此种设计方式而支柱不能提供足够强度，但已改善了表面缩水。斜骨是可以加强支柱的强度，可由最小的尺寸伸延至支柱高的90%。若柱位置接近边壁，则可用一条肋骨将边壁和柱相互连接来支持支柱。 ABS一般支柱之设计要点 ABS附有肋骨支柱的设计要点PBT 支柱通常用于机构上装配，如收螺丝、紧压配合、导入装配等多数情形，支柱外径是内孔径的两倍就足够强壮。支柱设计有如肋骨设计的观念。太厚的切面会产生部件外缩水和内部真空。支柱的位置在边壁旁时可利用肋骨相连，则内孔径的尺寸可增至最大。 PBT支柱的设计指引 PBT靠在壁边旁的支柱设计方式PC 支柱是大部份用来作装配产品用，有时用作支撑其它物件或隔开物体之用。甚至一些很细小的支柱最终会热溶后作内部零件固定用。一些放于边位的支柱是需耍一些肋骨作为互相依附，以增加支柱强度。 PC支柱的设计 PC支柱在边位时与肋骨的配合PS 支柱通常用于打入件，收螺丝，导向针，攻牙或作紧迫配合。可能情形之下避免独立一支支柱而无任何支撑。应加一些肋骨以加强其强度。若支柱离边壁不远应以肋骨将柱和边相连在一起。PS支柱接近边壁的设计 PSU支柱的设计要点PSU 支柱是用作连接两件部件的。其外径应是内孔径的两倍，高度不应超过外径的两倍。扣位(Snap Joints)基本设计手则扣位提供了一种不但方便快捷而且经济的产品装配方法，因为扣位的组合部份在生产成品的时候同时成型，装配时无须配合其他如螺丝、介子等紧锁配件，只要需组合的两边扣位互相配合扣上即可。扣位的设计虽可有多种几何形状，但其操作原理大致相同：当两件零件扣上时，其中一件零件的勾形伸出部份被相接零件的凸缘部份推开，直至凸缘部份完结为止；及后，藉着塑胶的弹性，勾形伸出部份即时复位，其后面的凹槽亦即时被相接零件的凸缘部份嵌入，此倒扣位置立时形成互相扣着的状态，请参考扣位的操作原理图。 扣位的操作原理如以功能来区分，扣位的设计可分为成永久型和可拆卸型两种。永久型扣位的设计方便装上但不容易拆下，可拆卸型扣位的设计则装上、拆下均十分方便。其原理是可拆卸型扣位的勾形伸出部份附有适当的导入角及导出角方便扣上及分离的动作，导入角及导出角的大小直接影响扣上及分离时所需的力度，永久型的扣位则只有导入角而没有导出角的设计，所以一经扣上，相接部份即形成自我锁上的状态，不容易拆下。永久式及可拆卸式扣位的原理若以扣位的形状来区分，则大致上可分为环型扣、单边扣、球形扣等等，其设计可参阅下图。 扣位的设计一般是离不开悬梁式的方法，悬梁式的延伸就是环型扣或球型扣。所谓悬梁式，其实是利用塑胶本身的挠曲变形的特性，经过弹性回复返回原来的形状。扣位的设计是需要计算出来，如装配时之受力，和装配后应力集中的渐变行为，是要从塑料特性中考虑。常用的悬梁扣位是恒等切面的，若要悬梁变形大些可采用渐变切面，单边厚度可渐减至原来的一半。其变形量可比恒等切面的多百分之六十以上。不同切面形式的悬梁扣位及其变形量之比较扣位装置的弱点是扣位的两个组合部份：勾形伸出部份及凸缘部份经多次重复使用后容易产生变形，甚至出现断裂的现象，断裂后的扣位很难修补，这情况较常出现于脆性或掺入纤维的塑胶材料上。因为扣位与产品同时成型，所以扣位的损坏亦即产品的损坏。补救的办法是将扣位装置设计成多个扣位同时共享，使整体的装置不会因为个别扣位的损坏而不能运作，从而增加其使用寿命。扣位装置的另一弱点是扣位相关尺寸的公差要求十分严谨，倒扣位置过多容易形成扣位损坏；相反，倒扣位置过少则装配位置难于控制或组合部份出现过松的现象。不同材料的设计要点PA 免时，特别的造模零件是可以达致以上效果。另一种可得到倒扣效果的设计是考虑塑胶物料的特性。利用塑胶柔软的变型，将倒扣的地方强顶出模具，但通常要注意不会把倒扣的地方括伤。以下是扣位的计算方式。尼龙的百份比在5%左右。脱模角大一点和倒扣的地方离底部高时是可有10%。PBT 扣位有分内扣和外扣，外扣的可利用分模面做成，内扣的可用变形方式或对碰方式出模。内扣的可利用算式计算扣位百份率，一般在6%左右，玻璃充填的约在1%左右。 PBT外扣位设计方式 PBT用对碰方式的内扣方式PBT内扣位设计的算法POM 扣位必须为弧形或转角弧度要大，方便塑胶成品容易滑过模具表面。并且减少脱落时应力集中的现象。内置扣位通常比外置扣位难脱模，因塑胶收缩时将模蕊抓紧，外置式的就刚好相反而易于脱模。较高的模具温度使成品较热，易于弯曲变形而易于顶出模具，POM的扣位百份率可以比较大，可有5%。POM扣位的计算方式PS 基本上扣位的设计是不鼓励，但由于设计上的需要，则模具上使用凸轮、模蕊推出或其它装置以达成设计要求。入件(Moulded-in Inserts)基本设计守则塑胶内的入件通常作为紧固件或支撑部份。此外，当产品在设计上考虑便于返修、易于更换或重复使用等要求时，入件是常用的一种装配方式。但无论是作为功能或装饰用途，入件的使用应尽量减少，因使用入件需要额外的工序配合，增加生产成本。入件通常是金属材料，其中以铜为主。入件的设计必须使其稳固地嵌入塑胶内，避免旋转或拉出。入件的设计亦不应附有尖角或封利的边缘，因为尖角或封利的边缘使塑胶件出现应力集中的情况。入件的成型方式分为同步成型嵌入和成型后嵌入两种：(1)同步成型嵌入同步成型嵌入是在部件成型前将入件放入模具之中，在合模成型时塑料会将入件包围起来同时成型。若要使塑料把入件包合得好，必先预热后才放入模具。这样可减低塑料的内应力和收缩现象。 同步成型嵌入不同的入件 塑胶部件成型后嵌入情形(2)成型后嵌入成型后嵌入是将入件用不同方式打入成型部件之中。所采用的方法有热式和冷式，唯原理都是利用塑胶的热可塑特性。热式是将入件预先在嵌前加热至该塑胶部件融化的温度，然后迅速的将入件压入部件上特别预留的孔中冷却后成型。冷式一般是使用超声波焊接方法把入件压入。用超声波的方法所得到的结果比较一致和美观，而预热压入在工艺上要控制得好才有好的效果。否则出现入件歪斜、位置不正、塑料包含不均匀等现象形成坏品。正常情形下入件是在塑胶成品平面对齐或有些微的在平面之上以减少塑胶内的应力。塑胶部件成型后嵌入不同的入件不同直径的入件塑胶所须之最小壁厚mm(inch)表不同材料的设计要点POMPBTPBT 入件压花的设计洞孔(Hole)在塑胶件上开孔使其和其它部件相接合或增加产品功能上的组合是常用的手法，洞孔的大小及位置应尽量不会对产品的强度构成影响或增加生产的复杂性，以下是在设计洞孔时须要考虑的几个因素。相连洞孔的距离或洞孔与相邻产品直边之间的距离不可少于洞孔的直径，如孔离边位或内壁边之要点图。与此同时，洞孔的壁厚理应尽量大，否则穿孔位置容易产生断裂的情况。要是洞孔内附有螺纹，设计上的要求即变得复杂，因为螺纹的位置容易形成应力集中的地方。从经验所得，要使螺孔边缘的应力集中系数减低至一安全的水平，螺孔边缘与产品边缘的距离必须大于螺孔直径的三倍。 穿孔的类别 孔离边位或内壁边之要点穿孔从装配的角度来看，穿孔的应用远较盲孔为多，而且较盲孔容易生产。从模具设计的角度来看，穿孔的设计在结构上亦较为优胜，因为用来穿孔成型的边钉的两端均可受到支撑。穿孔的做法可以是靠单一边钉两端同时固定在模具上、或两枝边钉相接而各有一端固定在模具上。一般来说，第一种方法被认为是较好的；应用第二种方法时，两条边钉的直径应稍有不同以避免因为两条边钉轴心稍有偏差而引致产品出现倒扣的情况，而且相接的两个端面必须磨平。盲孔盲孔是靠模具上的哥针形成，而哥针的设计只能单边支撑在模具上，因此很容易被溶融的塑料使其弯曲变形，形成盲孔出现椭圆的形状，所以哥针的长度不能过长。一般来说，盲孔的深度只限于直径的两倍。要是盲孔的直径只有或于1.5mm，盲孔的深度更不应大于直径的尺寸。 盲孔的设计要点 多级孔或将穿孔偷空的应用方法钻孔大部份情况下，额外的钻孔工序应尽量被免，应尽量考虑设计孔穴可单从模具一次成型，减低生产成本。但当需要成型的孔穴是长而窄时即孔穴的长度比深度为大，因更换折断或弯曲的哥针构成的额外成本可能较辅助的后钻孔工序为高，此时，应考虑加上后钻孔工序。钻孔工序应配合使用钻孔夹具加快生产及提高品质，亦可减少因断钻咀或经常番磨钻咀的额外成本及时间；另一做法是在塑胶成品上加上细而浅的定位孔以代替使用钻孔夹具。侧孔侧孔往往增加模具设计上的困难，特别是当侧孔的方向与开模的方向成一直角时，因为侧孔容易形成塑胶产品上的倒扣部份。一般的方法是使用角针”Angle Pin及活动侧模”Split Mould，或使用油压抽哥。留意哥针在胶料填充时会否受压变形或折断，此情况常见于长而直径小的哥针上。因模具的结构较为复杂，模具的制造成本比教高，此外，生产时间亦因模具必须抽走哥针才可脱模而相应增加。其他设计考虑有关孔穴在产品设计上的考虑，尚有下列各点：1.多级(多个不同直径但相连的孔)的孔可容许的深度比单一直径的孔长；此外，将模具件部份孔位偷空，亦可将孔的深度缩短，下图说明这两种方法的应用。2.侧孔若使用角针、活动侧模或油压抽哥必会使模具的结构复杂及增加成本，此问题可从增加侧孔壁位的角度，或以两级的孔取代原来的侧孔得以消除侧孔引致的倒扣，消除侧孔倒扣的方法图说明这两种方法的应用。 消除侧孔倒扣的方法 洞孔边缘的设计3.洞孔的边缘应预留最少0.4mm的直身位，设计一个完整的倒角或圆角于孔边在经济上或实践上都是不设实际的，可叁考洞孔边缘的设计图公差(Tolerance)基本设计守则大部份的塑胶产品可以达到高精密配合的尺寸公差，而一些收缩率高及一些软性材料则比较难于控制。因此在产品设计过程时是要考虑到产品的使用环境，塑胶材料，产品形状等来设定公差的严紧度。除着顾客的要求愈来愈高，以往的可以配合起来的观念慢慢的要修正过来。配合、精密和美观是要同时的能在产品上发挥出来。公差的精密度高，产品质素相对提高，但随之而来的是增加了成本和因达到要求而花更多的时间。故此公差的设定可以跟随不同塑料来作一标准，以下是几种由塑料供应商提供的塑料公差设计要点。而设计的容许公差范围是可在美国SPI规格内找得到。不同材料的设计要点LCP液晶共聚物成品容许公差随着设计的复杂程度和壁厚而定。薄壁的部份经常可以在液晶共聚物的产品上可找得到。而且液晶共聚物容许公差可是极小容许公差的50%。LCP 液晶高分子设计容许公差的指南 (资料提供：由杜邦Zenite)PET 宝特龙 (PET) 的设计公差准则(资料提供：由杜邦RYNITE)POM 精密公差的标准叁考表(资料提供：由杜邦DELIINE)收集于网络，如有侵权请联系管理员删除
