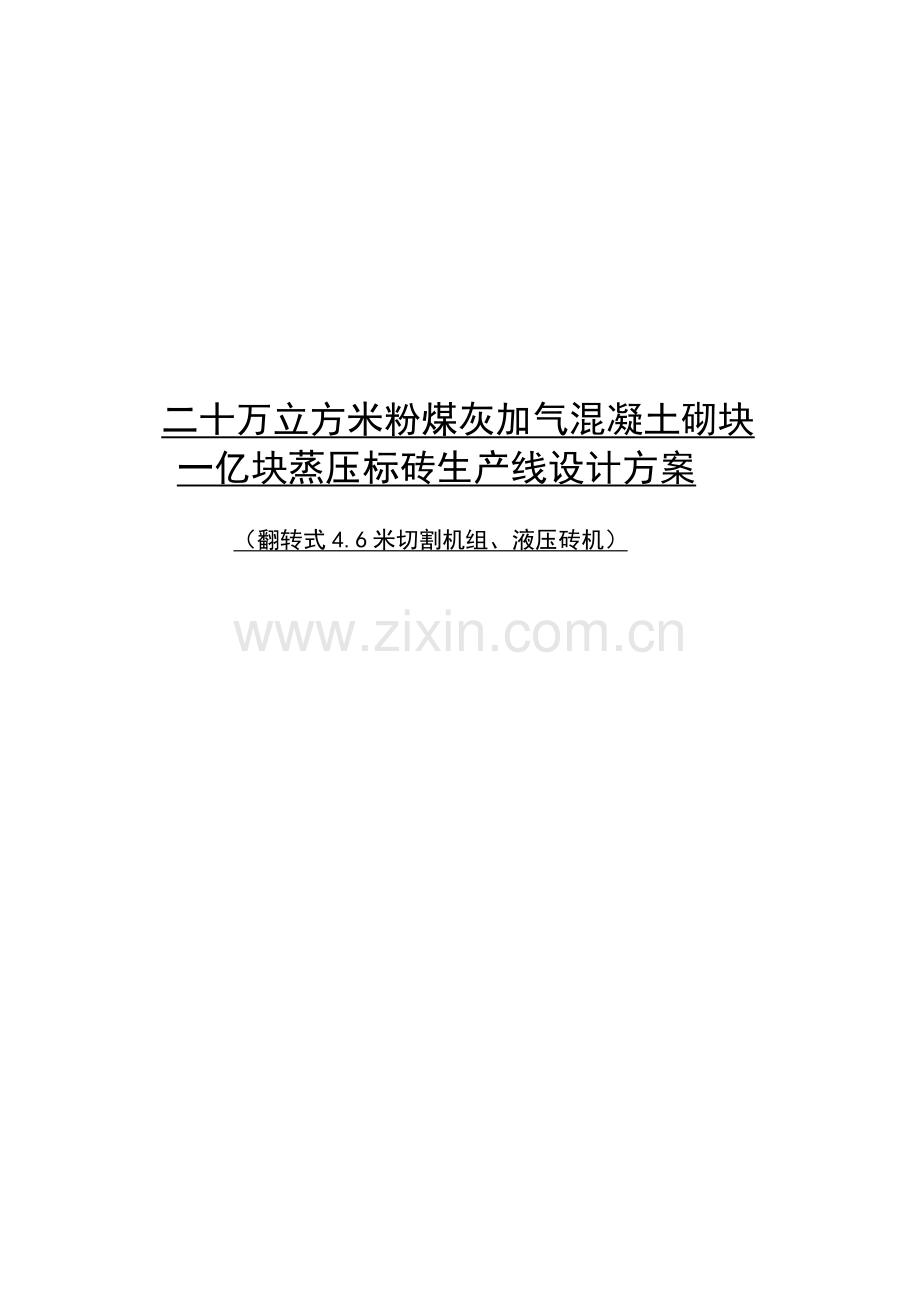

二十万立方米粉煤灰加气混凝土砌块
一亿块蒸压标砖生产线设计方案

（翻转式4.6米切割机组、液压砖机）

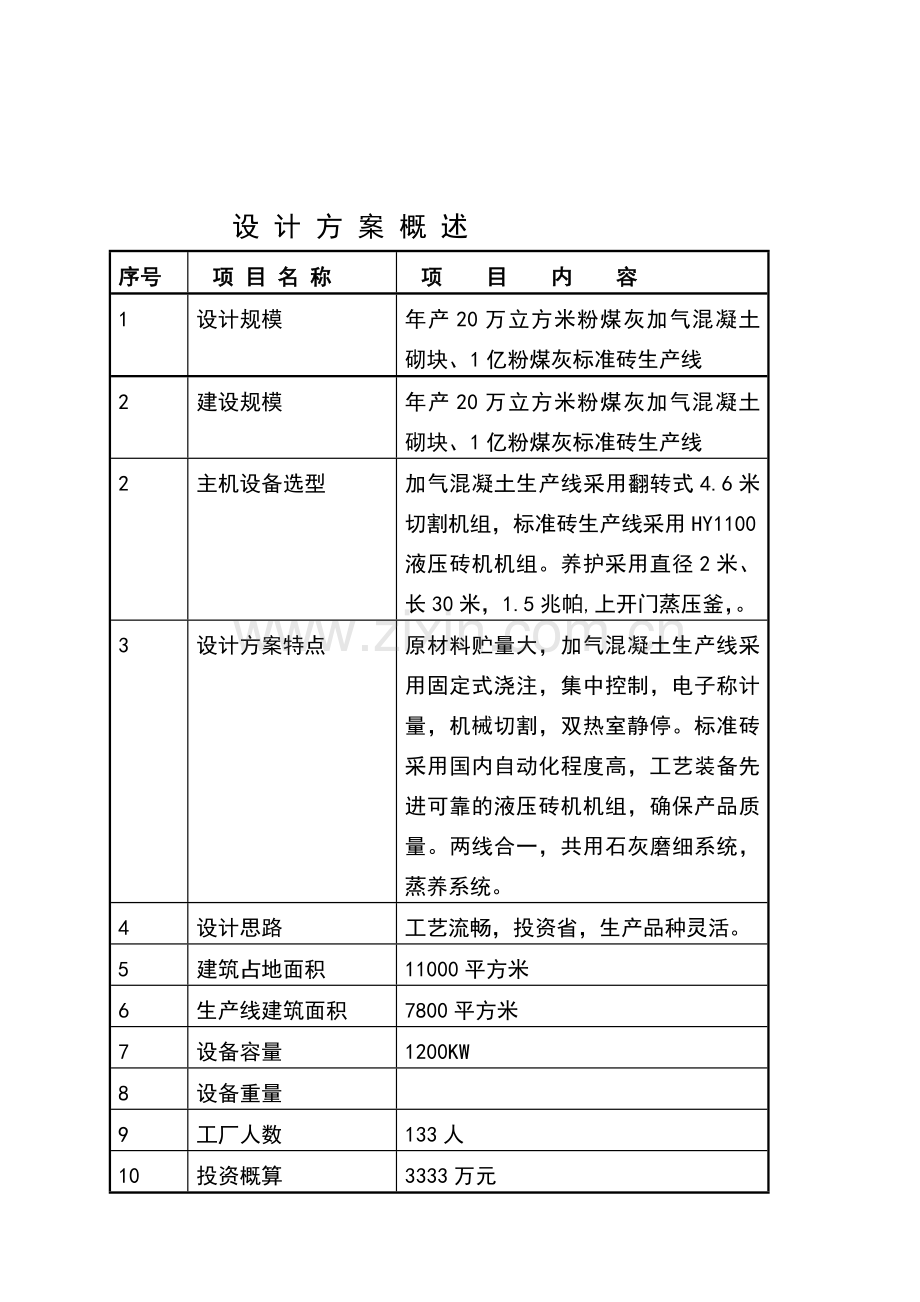

设 计 方 案 概 述
序号
项 目 名 称
项 目 内 容
1
设计规模
年产20万立方米粉煤灰加气混凝土砌块、1亿粉煤灰标准砖生产线
2
建设规模
年产20万立方米粉煤灰加气混凝土砌块、1亿粉煤灰标准砖生产线
2
主机设备选型
加气混凝土生产线采用翻转式4.6米切割机组，标准砖生产线采用HY1100液压砖机机组。养护采用直径2米、长30米，1.5兆帕,上开门蒸压釜，。
3
设计方案特点
原材料贮量大，加气混凝土生产线采用固定式浇注，集中控制，电子称计量，机械切割，双热室静停。标准砖采用国内自动化程度高，工艺装备先进可靠的液压砖机机组，确保产品质量。两线合一，共用石灰磨细系统，蒸养系统。
4
设计思路
工艺流畅，投资省，生产品种灵活。
5
建筑占地面积
11000平方米
6
生产线建筑面积
7800平方米
7
设备容量
1200KW
8
设备重量

9
工厂人数
133人
10
投资概算
3333万元

第一章 建 厂 条 件
一：厂址选择
建在电厂内，交通方便，周围无密集居住区。
二：建厂指导思想
立足本公司力量，选用成熟的技术和装备。考虑技术的先进性、机械化、自动化，以保证产品质量的稳定性与可靠性，适应经济发展区中型企业的环境。力求节约投资资金，缩短建设周期，争取早日建成投产。
三：建厂方案
1.工厂总占地面积大于35000平方米.
2.设原材料堆场，成品堆场。生产过程设原材料处理工段，配料浇注工段，静停切割工段，蒸压养护及成品工段。
3.技术装备力求在保证质量和进度下就近配套，便于生产管理和维修。
4.厂区内设维修车间、化验室、仓库等附属设施。
5.从土建动工开始，建设周期六个月。
四：主要原材料
1.粉煤灰：干粉煤灰，由汽车运送至厂，气力输送至料仓;技术要求如下：二氧化硅及三氧化铝的含量大于70%，烧失量小于8%。
2.块状生石灰：汽车运输入堆场；技术要求如下：有效氧化钙含量大于65%，消解时间8-15分钟，消解温度大于65度，过烧石灰含量小于8%，粉灰含量小于10%，氧化镁含量小于5%。
3.石膏：汽车运至堆场；技术要求如下：二水生石膏或磷石膏，三氧化硫含量大于35%。也可采用电厂的脱硫石膏。
4.铝浆：汽车运输入厂，固体分含量大于65%，活性铝含量大于90%。
5.水泥：32.5R散装水泥。
五：供水、供电、供汽
1.供水：采用地下水，生活用水采用自来水。
2.供电：报装1000KVA的S-9变压器一台。
3.供汽：利用锅炉的蒸汽供给直径2×30m蒸压釜，而蒸压釜排放的余汽余热可回收利用于静停室保温。
六：水文、地质、交通运输条件
1.水文：满足工业区的要求，地平面±0.000高于历史的最高水位线，保证工厂不会被洪水浸淹。
2.地质：厂房基础采用独立或条形基础。
3.交通运输：厂区内设环形水泥路，以满足原材料及成品的运输要求。

第二章 建设规模与产品方案
一、建设规模
按年产20万立方米加气混凝土砌块，1亿标砖的规模设计，该生产线可同时生产20万立方米加气混凝土砌块、1亿标砖。
二、产品方案
蒸压加气混凝土砌块适用于一切非承重墙砌体的砌体、隔热与保温，蒸压粉煤灰砖可用来做承重墙的砌体。
三、产品品种
1.蒸压加气混凝土砌块：
长度：600mm
高度：200、240、250、300mm
宽度：75、100、125、150、175、200、250mm
60、120、180、240mm
2. 蒸压粉煤灰砖
长度×宽度×厚度=240×115×53 mm
四、产品质量
1.蒸压加气混凝土砌块：
容量级别：500，600，700KG/m3（即05，06，07级）
抗压强度等级：3.5、5.0、7.5Mpa（即35、50、75级）
干燥收缩值：≤0.8mm/m
导热系数：0.11-0.22KCal/m.h.℃
隔音性能：40-47.45dB
按中华人民共和国国家标准GB11968-2006《蒸压加气混凝土砌块》的技术要求生产。
2. 蒸压粉煤灰砖
强度等级：10兆帕；15兆帕。

第三章 生产组织 生产定员 人才培训
一：生产组织与定员
1.工作日制度：全年日历天数365天，其中法定假日10天，大修15天，中小修25天，不可预见停产15天。全年生产日为300天，加气混凝土为三班制生产，日平均产量667m3（相当于34万块标砖），蒸压粉煤灰砖为三班制生产，日平均产量34万块标砖。
2.工作制度：加气混凝土实行三班工作制，蒸压粉煤灰砖为三班制生产。
见附表三。
3.机构设置
贯彻简而精，高效能的原则，整个生产线设为一个工厂，各车间设立班组管理，专职维修人员设为一个车间。厂部设正、副厂长、总工程师各一人。厂部职能设立生产技术部、经营部、财务部、办公室，使企业能在完成各项生产技术经济指标情况下正常运作。
4.人员来源
管理人员和生产技术骨干，在公司内选派或聘用素质较高的人员来担任。一般的生产人员（操作工人）用招收新工人的办法解决。
5.劳动定员
全厂定员，以年产20万立方米加气混凝土砌块、1亿标砖作业定编：
见附表二：
二：人才培训
1.技术及管理人员培训
A.厂长和生产技术管理人员是基建班子成员。
B.参与现场施工、安装、试车试产的全过程实践。
C.熟悉图纸资料及说明书，生产工艺的要点、关键。
D.基建动工前，组织考察参观同类型、规模生产厂。
2.骨干工人的培训
各工种选派有一定文化、责任心的工人骨干2人，共15-20人到同类型、同规模的加气混凝土厂进行为期三周的实习培训，由厂长或生产管理人员带队，掌握操作技能，回厂后投入试车，将成为各工种岗位的骨干。
其中：管理干部2人，原材料加工工种2人，配料浇注闷料5人，养护2人、切割工2人人，成型2人。
3.投产前的全员培训
投产前的全员培训，以新招收的工人和新进岗的管理人员为主。培训内容：
生产工艺基本知识，三级安全教育，操作规程和操作技能现场培训。

第四章 技术设计方案
一：设备技术与配套
加气混凝土及标砖生产的设备分类为：
1.各式运输机（斗提机、螺旋机等）与水泥厂生产设备一样，均属通用矿山设备。
2.起重机类也属工业通用起重设备，本设备与切割机配套，国内定点厂家生产。
3.压力容器类（蒸压釜）
国家有定点厂供应，蒸压釜全国有多个厂家生产，如常州、西安、峨嵋、山东等。
4.粉磨设备类：与水泥厂的球磨设备相同。
5.切割机（专业设备）：采用具有国内最先进水平的翻转切割机，该机组的最大生产能力年产25万立方米，能对坯体进行六面切割,而且切割的外观 尺寸可以达超国家优等品的标准。该切割机是本公司新研发的新一代切割机，它具有性能可靠、先进、操作方便、维修简单、故障率低、切割的尺寸准确及外观漂亮等优点，该切割机吸取了国内空中翻转切割机及地面翻转切割机各自的优点，本机采用PLC控制，触摸式电脑操作系统，液压系统采用电磁阀控制，替代了目前各厂普遍采用的手拉杆控制，配备的所有液压及电控元件均采用进口，确保质量。本机在横切、纵切上均是5毫米进位，可以生产各种规格的制品，其中在横切上采用气缸涨紧钢丝，滑道式固定钢丝方式，采用无极变速的双摆动，可以使您的制品更美观；在水平切割上采用悬臂双卧式上齿条地面行走装置，切割间距大，可使坯体不会因水平切割缝导致坯体断裂，同时水平切割采用调频电机，切割速度可调，生产更为方便。本机吸取了空中翻转切割机水平地面行走及上下切割采用落地生根固定架的方式，切割的坯体尺寸准确，外观漂亮，同时又解决了空中翻转坯体粘连、有硬废料、切割时对坯体性能要求高、坯体行走时容易倒坯、起重机不能互换、制品不能机械码垛装卸、生产效率低的缺点；同时该机又吸取了地面翻转切割机的优点，紧凑、坯体不粘连等优点，又解决了切割尺寸不准确，易出现双眼皮的切割现象。
6.砖机：选用福建海源自动化机械设备有限公司生产的HF1100全自动液压砖机，此机组自动化程度高，运行安全可靠，产量大，生产的产品密实，强度高达20兆帕，粉煤灰掺量高，单机生产效率达到国际先进水平。
7.自动摆道车及模具配套类：由国内专业厂家加工制作。
8.轮碾机：用来碾压消化后的粉煤灰，激发活性，由国内专业厂家加工制作。
以上分类所述，设备制造、配套、安装、调试的技术是可行的。
二：生产工艺设计
1.原材料
A.基本原材料：石膏、石灰、粉煤灰是通用建筑材料。
B.20万立方米加气混凝土原材料年使用量：
水泥 6800吨；石灰22800吨；
粉煤灰：81000吨；石膏3400吨；铝膏100吨。
C.1亿标准砖原材料年使用量：
石灰27600吨；粉煤灰：126500吨；炉渣：34500吨，矿渣：34500吨，石膏6900吨；
2.工艺
工艺参数与配方。本报告所提出的工艺参数、配方是根据目前的生产实践所总结的推荐性配方。无疑是成熟的。
A.配方计量与控制通过重量定量计量器和配料电子称来实现配比的准确度。
B.搅拌浇注工艺，其时间、温度、速度是通过仪表监测和经验结合获得控制。
是整个工艺过程的关键工序，在现场技术人员的指导下，经过技术培训的工人是可以掌握的。
三：质量标准
质量控制与质量标准，按国家现行标准GB11968-97执行。规格尺寸和强度等级均可达到规定要求。
四：生产工艺描述
1.原材料处理
A.水泥采用散装水泥,通过散装水泥车,气力输送至配料楼水泥贮仓。
本设计中考虑的水泥贮量为100吨。
B.石灰、石膏分别通过颚式破碎机破碎后，由提升机进入不同的两个仓，由电子皮带称计量给料，进入磨机混磨，磨细的混灰由提升机输送到配料楼混灰贮仓备用。本设计中考虑的原状石灰及石膏的贮量各为100吨，破碎后各自的贮量也为100吨，混灰的贮量为160吨。
C.粉煤灰直接使用。
2.加气混凝土砌块配料浇注
以上物料备好后,微机各自计量,由搅拌机搅拌,尔后加入计量好的铝
粉,搅拌45秒后,浇注入模。
3.加气混凝土切割
浇注发泡后，坯体静停到一定的硬度（约2小时），即进行切割，通
过翻转切割机，把坯体翻转90度，首先进行水平切割，再完成竖向切割。
4.标准砖的配料、消化、轮碾
标砖所使用的原材料（粉煤灰、石膏、石灰）经原材料处理后，经过配料、搅拌、输送进入料仓进行消化，待石灰全部消解后，进行碾压备用。
5. 标准砖的成型
碾压好的物料，经过压砖机即可压制成型标准砖砖坯。
6．蒸压养护
切割好的坯体，或压制成型的砖坯，通过行车编组，达到一定的数量后，即可进入蒸压釜进行养护。
五：本设计的生产工艺特点
1.定点浇注
采用定点浇注可以节省厂房面积，便于集中控制，同时操作时安全
卫生。
2.机械切割
采用具有国内先进水平的翻转切割机，该机组的最大生产能力年产
25万立方米，能对坯体进行六面切割,而且切割的外观尺寸可以达超国家
优等品的标准。
3.全自动集中控制
该工艺从配料到浇注均为电子称控制，自动化程度高，生产工艺先进。
4.切割前采用预养
切割前采用静停室进行热室养护，不仅加快坯体的硬化，减少坯体
的静停时间，提高生产效率，而且坯体发育均匀，气孔结构好，制品的
强度高，抗冻性好；同时便于冬季生产，不会因环境温差导致坯体中间硬，
周边软。
5. 蒸养前采用预养
蒸养前采用静停室进行热室养护，不仅加快坯体的硬化，减少坯体在蒸汽养护时制品爆裂，而且可以采用快速升压，提高蒸压釜的利用率，提高制品强度。
6．蒸压加气混凝土砌块和蒸压标准砖共用一条生产线，生产灵活，节省投资。
六：环保处理
1. 本行业属无毒、无废水、废气、废渣的污染产生，与国家环境保护
政策无抵触。
锅炉烟气和尘粒处理，有随机配套的除尘系统，能满足消烟除尘的要
求，可达三类地区的排放标准。
2.在石灰粉磨车间，有少许石灰粉尘，在配料系统也有少许粉尘，但
技术上可采用收尘器，达到改善生产环境和劳动条件的目的。
3.生产中的废水及球磨机的冷凝水可全部回收利用，球磨机的噪音可
采取隔音措施。
4.绿化：在新建厂的四周，厂区道路两侧及适宜的空地上栽种树木、
花草，以美化环境，改善工作和生活条件。
七：蒸压加气混凝土砌块主要工艺参数
1.制品按600千克/立方米计
2.年产量200000立方米
3.设计配合比
水泥：生石灰：粉煤灰：石膏
6% ：20% ：71% ：3%
铝粉膏 420克/立方米 外加剂 400克/立方米
4.水料比 0.62
5.每模制品按4.6×1.2×0.6=3.312立方米计
6.搅拌周期 6-7分钟
7.浇注料浆温度 45-48℃
8.坯体静停
静停时间1.5-2.0小时，静停温度85-93℃
静停后坯体强度0.15-0.18Mpa
9.蒸压养护制度
进出釜 0.2 小时
排 气 0.3 小时
升 压 1.5 小时
恒 压 6 小时(1.35Mpa)
降 压 1.5 小时
合 计 9.5 小时
八：蒸压粉煤灰标准砖主要工艺参数
1.制品按2300千克/千块计
2.年产量1亿块标准砖
3.设计配合比
生石灰：粉煤灰：炉渣：矿渣：石膏
12% ：55% ：15 ：15：3%
4.搅拌绝对用水量：27—32%
5.搅拌后混合料容重：600—750千克/立方米
6.消化时间：1.5—2小时
7.消化后混合料水份：17—19%
8.仓内混合料最高温度：60--110℃
9.混合料出仓温度：50--90℃
10. 消化后混合料容重：550--650千克/立方米
11.轮压后坯体水份：19—23%
12.碾压后坯料容重：750--850千克/立方米
13.砖坯重：2.2—2.5千克/立方米
14.砖坯容重：1.43—1.56千克/立方米
15. 蒸压养护制度
进出釜 0.5 小时
排 气 0.5 小时
升 压 1.5 小时
恒 压 4 小时(1.35Mpa)
降 压 1.5 小时
合 计 8 小时

九：总图运输
1. 厂区布局方案
根据厂区具体情况布局，原则上原材料堆场放在下风口。产品堆放按一个月的产品并考虑不同规格分区堆放，需占地15000平方米，堆场采用混凝土地面，设排水沟，蒸汽管线架空明设，电线埋地暗敷，上水管道地下直埋。
2. 交通运输
原则上原材料入厂，成品出厂与办公人员进出厂分开，可开二个大门，从而避免交通拥挤并减少污染。
十：有关建筑设计说明
原则上根据甲方要求设计。
本设计方案如下：
1.建筑占地面积11000平方米。
2.生产线建筑面积9000平方米。
3.地面采用C15混凝土150毫米厚，屋面采用彩色波纹钢瓦，静停室及养护室采用预制混凝土空心板，内墙采用混合沙浆抹面20毫米厚，喷刷白色涂料，外墙水泥沙浆抹面，外贴马赛克，门窗采用铝合金窗。
4.结构：主厂房采用排架结构，配料楼采用框架结构，静停室养护室采用砖混结构。
十一：水 暖通 动力
1. 生产及生活日用水量400立方米。
2. 正常生产所需水压0.2兆帕，消防所需水压0.3兆帕。
3. 给水系统为生活，生产，消防合并式，支状供水系统。
4.排水工艺采用循环用水，雨水排入明沟至厂外，生活污水排入化粪池。
5.采暖热媒为0.2兆帕的废蒸汽，又蒸养釜的余汽供给，静停室采用自制钢管散热器，管道明设。
6.全年用汽4.8万吨，蒸压养护制品采用1.35兆帕，其他用汽0.2-0.3兆帕。
十一：电气设计说明
1.新建加气混凝土生产线用电设备安装功率1200千瓦，照明30千瓦，全车间同时使用系数0.7，自然功率因数0.75，变压器容量选用S-9 1000KVA一台。
2.自动控制
石灰及石膏，水泥，混灰，粉煤灰料浆的计量均采用自动控制，其中KT盘为模拟控制台，在4.000米层设集中控制室，生产机械均有就地启动试车按扭及事故停车开关，各楼层受配料之间均有信号联系。
3.主要电器设备选型
模拟控制台JT9016
动力配电柜XL-31
照明配电箱XMR-04
变电室低压柜GGP。

第五章 投 资 估 算
一：土地投资
本设计方案不考虑。
二：土建投资795万元
三：设备及运费投资：2171万元
四：设备安装：217万元（含水、电、汽）
五：筹建、设计、培训费、报建费等：150万元
合计：3333万元

附表一：
加气砼制品工艺流程图

煤灰

石 灰

石 膏

水 泥

铝 浆

锅 炉

搅 拌

破 碎

破 碎

贮存

计 量

计 量

泵送

磨 细

进 仓

计 量

蒸 汽

贮 罐

进 仓

计 量

计 量

计 量

搅 拌

搅 拌

浇 注

发 泡

切 割

蒸 养

包 装

出 厂

附表二：
标准砖制品工艺流程图

石 灰

石 膏

炉 渣

煤 灰

锅 炉

破 碎

破 碎

计 量

计 量

磨 细

破 碎

输 送

蒸 汽

进 仓

计 量

计 量

计 量

搅 拌

输 送

消 化

搅 拌

碾 压

成 型

蒸 养

附表三：
全 厂 劳 动 定 员 表

岗 位
职 务
人 数
三班定员
素 质 要 求
公司领导
正、副总经理、总工程师
各1人
3
有企业经营管理技能
办公室
主任文秘司机
各1人
3
持有上岗证
生产技术部
经理
主管技术
主管设备
化验员
质检
1
1
1
3
2
8
有一定管理能力
技术人员
技术人员
高中以上
高中以上
市场部
经理
主管供应
仓 管
成品管理发货
业务员
1
1
2
2
7
12
有一定经商社交活动能力

财务部
主任出纳会计
3人
3
持有上岗证
车间主任
正、副主任
各1人
4
有一定的生产组织能力
原材料处理
生产工
5
15
初中以上文化经培训
配料浇注
生产工
6
18
初中以上文化经培训
静停切割
生产工
5
15
初中以上文化经培训
编组
生产工
2
6
初中以上文化经培训
出进釜
生产工
1
3
初中以上文化经培训
坯体养护
配汽工
1
3
专业培训
成型
生产工
6
18

辅助工

2
6

电工、维修
技工

8
持证、初级以上电工
保卫

4
有一定责任心
食堂

4

合计

133

附表四：
工 作 制 度
序号
工段（岗位）名称
周 别
班 制
1
生石灰、石膏运输
连续周
三
2
水泥运输
不连续周
一
3
生石灰、石膏破碎
连续周
三
4
生石灰、石膏磨细（干）
连续周
三
5
粉煤灰料浆制备
连续周
三
6
配料浇注
连续周
三
7
切割
连续周
三
8
蒸压养护
连续周
三
9
成品堆场
连续周
三
11
化 验 室
连续周
三
12
发 货
连续周
三
13
闷料轮碾成型
连续周
三

附表五：
年产20万立方米粉煤灰加气砼砌块与
年产1亿块蒸压标砖生产线投资概算
一、设备投资
序号
设 备 名 称
规 格 型 号
单 价（元）
数 量
总 价（元）
制造厂家
备 注
一
粉煤灰处理系统(加气)

1.1
粉煤灰仓
250立方米
160000
2
320000
现场制作
1.2
单管螺旋输送机
Ø250×2.2
18000
2
36000
惠州泰华
含气动蝶阀
1.4
闸门
400×400
1000
2
2000
惠州泰华

1.5
料浆贮罐
20m3
60000
2
60000
惠州泰华
星光减速机
1.6
料浆管线

现场制作，材料由需方采购
1.7
料浆泵
DZ80
15000
2
30000
山东博山

448000

粉煤灰处理系统(标准砖)

1.8
漏斗
4m3

2
现场制作
1.9
皮带输送机
B650×16
25000
2
50000
惠州泰华

2.0
细碎对辊机
2PGG750×500
146000
1
26000

2.1
永磁除铁器

16000
2
32000

2.2
配料斗含计量(二斗)

62000
1
62000

2.3
粉煤灰仓
150立方米
75000
1
75000

365000

二
石灰石膏处理系统(公用)

2.1
漏斗
2m3

1
现场制作
2.2
电子皮带称
B500×2.2
9000
2
18000
惠州泰华

2.3
推拉机

5600
1
5600

2.4
颚式破碎机
250×1000
38000
1
38000
徐州建材

2.5
斗式提升机
D300×25
56000
1
56000
惠州泰华

2.5
提升泵
TH881
51000
1
51000
湖北黄石

2.6
球磨机
1.83×7
330000
1
330000
徐州建材
铸钢衬板
2.7
石灰水泥仓
150立方米
75000
2
150000

2.8
收尘器
120袋
62000
2
124000

2.9
石灰仓
75立方米
50000
2
100000

872600

三
配料系统(加气)

3.1
单管螺旋输送机
Ø200×2.2
16000
2
32000
惠州泰华
含气动蝶阀
3.2
料浆计量罐
6T
16000
1
16000
惠州泰华
含气动蝶阀
3.3
石灰水泥计量斗
2T（含200螺旋）
26000
1
26000
惠州泰华
含气动蝶阀
3.4
铝浆搅拌罐
0.052m3
2000
1
2000
惠州泰华

3.5
浇注搅拌罐
5.2m3
72000
1
72000
惠州泰华
含气动蝶阀
3.6
电动葫芦
1T
2000
1
2000
外购

3.7
摆渡车
5×3.5米
71000
1
71000
惠州泰华
带电动推拉杆
3.8
自动控制系统

1
150000

369000

配料系统(标准砖)

3.9
单管螺旋输送机
Ø250×2.2
18000
2
36000
惠州泰华
含气动蝶阀
3.10
水计量罐
1T
8000
1
8000
惠州泰华
含气动蝶阀
3.11
石灰计量斗
2T（含250螺旋）
28000
1
28000
惠州泰华
含气动蝶阀
3.12
粉煤灰计量斗
2T（含250螺旋）
28000
1
28000
惠州泰华
含气动装置
3.13
强制式双卧轴搅拌机
JS3000
320000
1
320000

3.14
控制系统

1
280000

700000

四
静停(加气)

4.1
模具
4.6×1.2
16000
20
320000
惠州泰华
整面折弯
4.2
蒸养车
4.6×1.2
5600
86
481600
惠州泰华
双18槽钢对焊
4.3
底板
4.6×1.2
7400
152
2415000
惠州泰华
18#矩形管主梁
4.4
牵引机
2T
12000
2
24000
惠州泰华

3240600

闷料(标准砖)

4.5
皮带机
B800×3
16000
1
16000
惠州泰华

4.6
提升机
HL400×22
6600
1
66000
惠州泰华

4.7
连续式消化仓
75立方米
260000
2
520000
惠州泰华

4.8
埋刮挂输送机
MS32×3
32000
1
32000
惠州泰华

4.9
皮带输送机
B500×15
20000
4
80000
惠州泰华

4.10
轮碾机
JS1600
180000
2
360000

4.11
受料斗
3立方米
21000
2
42000

4.12
料位计

3000
2
6000

1122000

五
切割(加气)

5.1
起重机
10T
160000
2
320000

卷扬机提升
5.2
吊具
6T
13000
2
26000
惠州泰华
四吊点
5.3
切割机
4.6×1.2
500000
1
500000
惠州泰华

5.4
料浆泵
ZD80
14000
2
28000
山东博山

5.5
搅拌罐
20m3
60000
1
60000
惠州泰华
星光减速机
5.6
搅拌罐
8m3
35000
1
35000
惠州泰华
星光减速机

969000

成型(标准砖)

5.7
砖机
HY1100
3050000
2
6100000

福建海源
5.8
转盘

6000
3
18000

5.9
摆渡车

16000
1
16000

5.10
蒸养小车

3600
252
907200

7041200

六
蒸养系统(公用)

6.1
支杆

120
264
31680
惠州泰华

6.2
导向滑轮

1000
19
19000
惠州泰华

6.3
锅炉及辅机
10T 1.6
780000
1
780000
长沙锅炉

6.4
卷扬机
5T
15000
2
30000
惠州泰华

6.5
蒸压釜
2×30
400000
11
4400000

20厚上开门
6.6
龙门起重机
5T 30米
170000
4
680000
河南新乡

6.7
标准砖夹具
6T
50000
2
100000
惠州泰华

6.8
加气夹具
6T
18000
2
36000
惠州泰华

6.9
闸门
400×400
1000
4
4000
惠州泰华

6.10
单梁起重机
5T
60000
1
60000

6140680

七
其它

7.1
分汽缸

9000
4
36000

7.2
气动元件

3000

7.3
压缩机
0.9立方

2
12000

7.4
装载机
C40
230000
1
230000

7.5
化验设备

50000

7.6
真空泵
SK-12

1
18000

7.7
叉车
5吨

2
96000

445000

合计

2171万元

2.设备安装
序号
名 称
材料费
安装费
总额（元）
备注
1
蒸压釜锅炉安装
100000
400000
500000

2
轨道（60吨）
300000
30000
330000

3
蒸压釜保温
150000
60000
210000

4
管道保温
60000
10000
70000

5
管道、阀门等
250000
20000
270000

6
工艺管线
20000
3000
