五凌临湘电力有限公司企业标准
风电场6S管理标准
（试行）

2014 - 06- 16发布 2014 - 07 -01实施

五凌临湘电力有限公司   发布
Q/WLLX 101-008

Q/WLLX

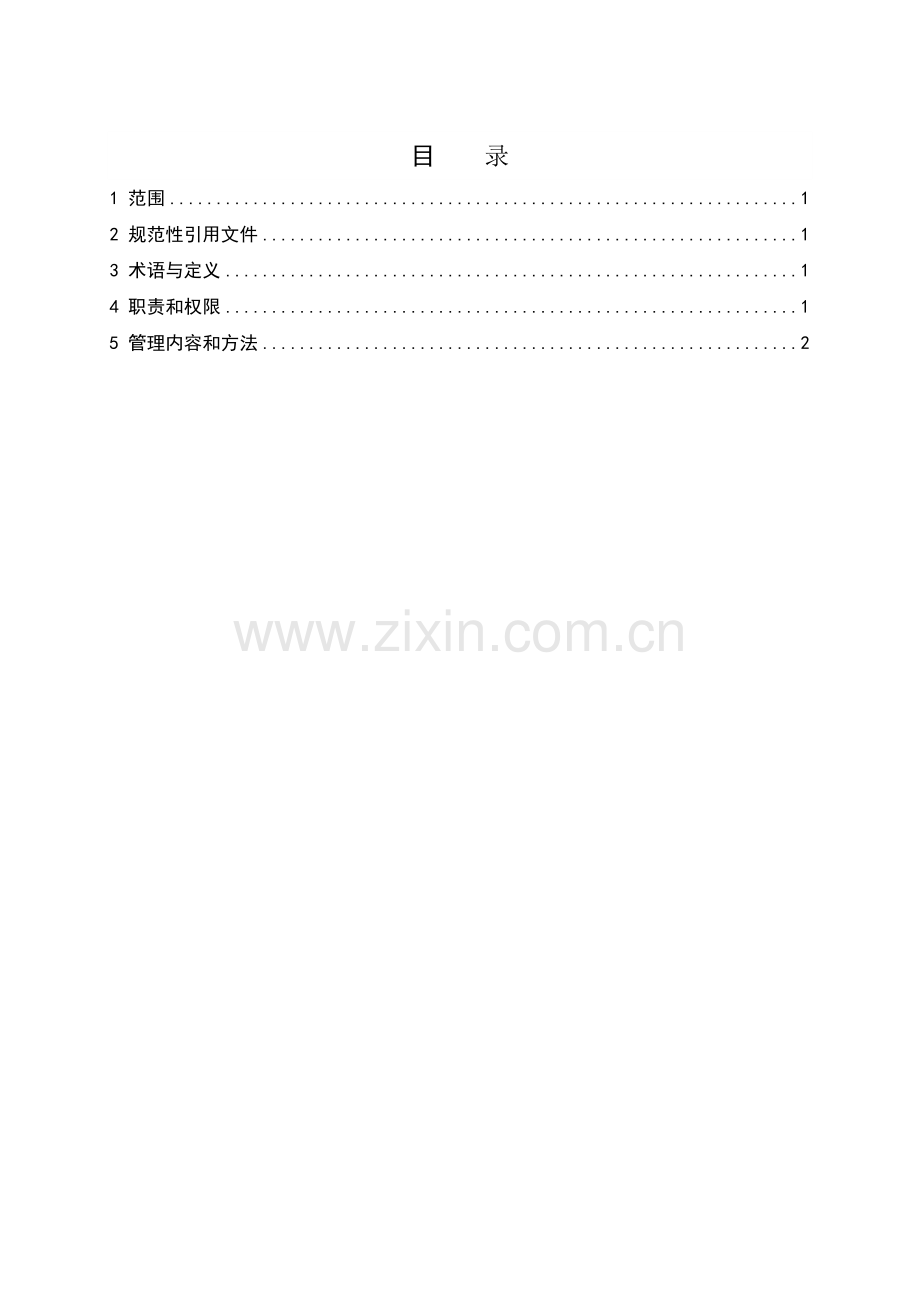

目 录
1 范围 1
2 规范性引用文件 1
3 术语与定义 1
4 职责和权限 1
5 管理内容和方法 2
前  言
为了使五凌临湘电力有限公司风电业务各项工作高标准、高质量开展,特制定《五凌临湘电力有限公司标准文件》,本标准文件包含四大类《管理标准》、《工作标准》、《技术标准》、《应急预案》。
《管理标准》包含有《101基础管理标准》、《102人力资源管理标准》、《103生产管理标准》、《104安健环管理标准》、《105工程管理标准》、《106行政服务管理标准》、《107战略决策管理标准》。
《工作标准》包含有《201.001风电场场长工作标准》、《201.002风电场副场长工作标准》、《201.003风电场值班长工作标准》、《201.004风电场值班员工作标准》、《201.005风电场点检维护工程师工作标准》、《201.006风电场综合管理员工作标准》、《201.007风电场安全员工作标准》、《201.008风电场培训员工作标准》、《风电场标准化管理员工作标准》。
《技术标准》包含有《301.001风电场电气运维规程》、《301.002风电场电气检修规程》、《301.003风电场风机运维规程》、《301.004风电场风机检修规程》、《301.005风机作业指导书》。
本标准为《101基础管理标准》系列之《101.008 窑坡山风电场6S管理标准(2014修订)》。
本标准主要编写人：谭茂
本标准审核人：谢根福
本标准校核人：刘毅
本标准审定人：黄立新
本标准批准人：杨敬飚

风电场6S管理标准
1　 范围
本标准规定了窑坡山风电场6S目视化及现场标识管理的职责与权限、管理内容与方法、检查与考核的要求。
本标准适用于五凌临湘电力有限公司（简称“公司”，下同）所属风电场生产楼、设备区域、生活楼公共区域部分、办公区域及风机标识管理。
2　 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB2894-2008 安全标志及其使用导则
Q/WLLX 103.020 风电场定置管理标准
3　 术语与定义
3.1　 6S 目视化管理：
是通过视觉导致人的意识产生变化的一种高效的管理方法。
4　 职责和权限
4.1 风电场场长
负责对风电场所有标识的设置和管理工作进行检查和监督。
4.2 风电场综合管理员
负责风电场行政、后勤、环境标识的设计、购置、设置和管理。
4.3 风电场安全员
负责风电场安全标识的设计、提交购置计划、日常管理。
4.4 其他人员
负责执行本标准。
5　 管理内容和方法
5.1 6S 目视化管理方法
5.1.1 总则
6S目视化管理可以使生产现场的各种要求直观化，也使操作人员能够方便学习，正确处理，能提高现场安全的程度和工作效率。
5.1.2 6S 目视化管理目的
6S目视化管理，使风电场各种管理状态尤其是设备状态“一目了然”，使场内员工通过眼睛的观察就能把握现场设备和生产运营的基本状况，并能起到暴露异常状态和减少浪费的目的。
5.1.3 目视化评价
表1 目视化评价
项目
说明
目视化管理评价
1.初级——无论谁都能判明异常和好坏；有标识、放置整齐。
2.中级——谁都能迅速判断，且判断的准确程度高。
3.高级——判断结果不会因人而异。

5.1.4 目视化管理的顺序
表2 目视化评价
区分
顺序1
顺序2
顺序3
顺序4
顺序5
顺序6
顺序7
项目
大
清扫
划区
地面、通道涂色
划线
贴挂牌
“3定”标识
标识设备管理项目
小
空间清扫；
天顶；
墙体；
地面。
场区；
办公室；
仓库。
作业区域颜色；
通道颜色；
排管颜色。
区域线；
通行线；
门行迹线；
再加工待处理物品；
不良品。
工厂厂牌；
机械设备牌；
搬运工具牌。
定位；
定品：
标示品种；
定量：标示最大量、订货量、最小量。
点检表（项目、作用、周期）；
计量器类；
标识检查顺序；
阀门开闭标识。

5.1.5 线型标准
序号
名称
图例
宽度
用途
1
红色实线

50mm
危险化学品、废品、待修品
2
黄色实线

100mm
中控室、站用变室、通讯室、备件室、工具室就其它生产区主通道
10mm
中控室台面物品、资料室、一楼大厅、活动室、 大型工作区域内部的区域（如中控室、通讯室等）
3
黄色虚线

50mm
功能暂定区域（沙发区域、折叠床区域等）
4
黄黑斜相间
（老虎线）

50mm
场内高压区、警告警示区、危险区、灭火器、消防栓、电气盘柜、沟盖板、突出物、坑道周围
5
合格品

50mm
合格品
6
白色实线

50mm
垃圾桶、清扫工具类放置区域

5.1.6 画线标准
5.1.6.1 区域线、定位线的标示方法

一般物品的摆放区域定位线一：使用 50mm 宽的黄色实线，闭合定位。

一般物品的摆放区域定位线二：使用 50mm 宽的黄色实线，四角定位两种。

生产中的废品、化学品、危险品摆放的位置使用红色区域线，线宽50mm

一般物品的摆放区域定位线二：使用50mm宽的黄色实线，四角定位两种。

警告警示区、危险区、灭火器、消防栓、电气盘柜、沟盖板、突出物、坑道周围区域使用黄黑斑马线，线宽50mm

物品定位的具体规格请参照图示
各区域线的大小视摆放物品的大小而定，物品摆放的位置与区域线的距离为：
30mm≤距离≤400mm

物品定位的具体规格请参照图示
各区域线的大小视摆放物品的大小而定，物品摆放的位置与区域线的距离为：
30mm≤距离≤400mm

5.1.6.2 厂房内区域线的标示方法

事例一：黄色实线100mm
注：类型一针对不断有往来车辆的厂房内主干道；通常厂内通道为类型二样式

特别说明：按照国家公路施工标准，对场区道路进行油漆作业，道路两边颜色为白色，中间为黄色，道路宽度为两车道或三车道时，中间加白色虚线，有人形横道的地方应画人形线，颜色为白色。

5.1.6.3 门迹警示线的标示方法

特别说明：1、以门轴为中心画半圆，半径为一扇门的宽度,2、半圆的边为虚线，虚线的实体线为 50mm*100mm，间隙为 50mm。

5.1.6.4 可移动式物品定位

5.1.6.5 安全警示方法（防撞、防磕碰、绊跤）

5.1.6.6 管道颜色标识

5.1.6.7 设备法兰状态管理（刷漆颜色）标准

5.1.6.8 螺母等零件的状态管理

5.1.6.9 运输车辆管理（工具室推车）

5.1.6.10 厂区道路

图例三

5.1.6.11 办公室 6S 目视化标准
1、 办公桌物品定位标示

2、 电源开关标识

16
