韩建会所空调

设计方案

北京金万众空调制冷设备有限责任公司
二 零 壹 壹 年 叁 月

韩建会所空调
设计方案

山东恒瑞安装工程有限公司
二 零 零 八 年 十 一 月

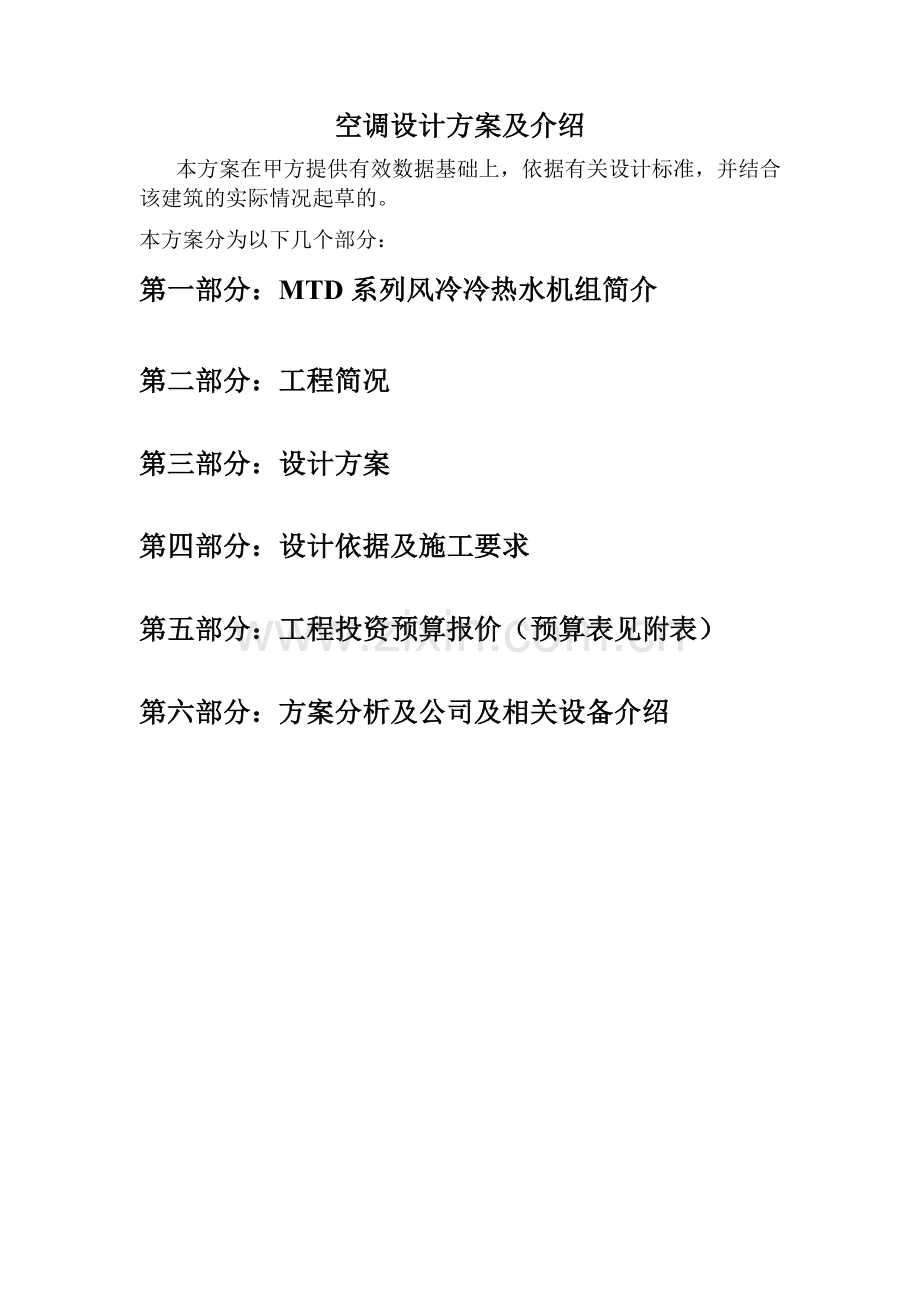

空调设计方案及介绍
本方案在甲方提供有效数据基础上，依据有关设计标准，并结合该建筑的实际情况起草的。
本方案分为以下几个部分：
第一部分：MTD系列风冷冷热水机组简介

第二部分：工程简况

第三部分：设计方案

第四部分：设计依据及施工要求

第五部分：工程投资预算报价（预算表见附表）

第六部分：方案分析及公司及相关设备介绍

第一部分：MTD系列风冷冷热水机组简介

一、 机组简介
金万众公司MTD系列风冷式冷（热）水机组广泛适用于别墅、办公楼、医院、娱乐场所及写字楼、宾馆饭店、工厂、商场等建筑。
二、 机组特点
MTD系列风冷热泵机组由压缩机、风冷冷凝器、蒸发器、制冷阀件和控制系统组成。无需机房和冷却塔；放置于室外或室内加导风管；可以冷暖两用，是使用方便、管理简便的一种中央空调主机，以下对金万众现在出产的机组的产品特点作逐一说明。
（一）国际设计标准与国家设计标准相结合
参照美国ASHAR、ARI标准，结合中国气候条件和特点，严格执行GB/T18430.1-2001（蒸汽压缩循环冷水(热泵)机组 工业用和类似用途的冷水（热泵）机组国家标准），使系统匹配设计达到二十一世纪国际先进水平。
（二）智能化管理
全自动智能化控制管理，使机组运行无需专人维护管理，极大地方便于用户。
（三）独特的模糊智能除霜技术
风冷热泵机组在冬季制热正常运行的工况下，由于其蒸发温度一定要低于环境温度，盘管表面的温度也将随之下降，甚至低于0℃且低于空气的露点温度，当室外空气在风机的驱动下流经盘管时，其空气中所含水分，就会被析出，并附着在盘管表面，形成霜层。随着霜层的形成和加厚，机组的性能将明显的下降。霜层的形成和影响因素比较复杂，但主要有三点：冷却面、气流、时间。
结霜对运行的影响主要有4点：
① 肋片间通道堵塞，空气流动阻力大大增加，空气流量减少，换热量下降；
② 增加了蒸发器的传热热阻，使换热性能下降；
③ 蒸发温度下降，造成压缩机制热能力和效率急剧下降，运行工况变差；
④ 整个系统能随之下降，盘管表面温度和吸气压力不断不降，严重时，结霜会逐渐延伸到压缩机缸头，使压缩机损坏。
通过实验证明：当室外干球温度在-5℃＜T＜5℃的范围内，相对湿度＞85%时结霜最严重。当T＜-5℃结霜速率缓慢，这主要是因为湿空气中绝对含量减少的缘故。
目前，常用的除霜方案，主要有定时法、压差法、时间－温度法等12种控制手段，但总体来说，效果不是很理想。
u 模糊智能除霜控制技术
我公司根据结霜的理论依据及多年的实践经验，结合各种实际运行工况及其特性，制订了一种切实可行的模糊智能除霜控制方案。它根据全国各地区的特点，有针对性的对温度、湿度、时间等参数进行实时比较和判别，运用模糊技术，通过比例积分的运算，自动寻找到各种工况的最佳除霜点，自动处理。在目前空气源热泵中具有技术领先水平。
（四）高能效比
衡量机组性能的主要参数是能效比，即输入单位电能可产生多少冷（热）量。金万众机组能效比达到3.2左右，比一般机组高5％－10％，有效节省了运行费用（电费）。
（五）更适合中国气候
中国各城市空气污染严重，灰尘多，有些地区时有酸雨现象发生。针对这种情况，金万众在风冷机组的冷凝器上下功夫。①一方面从冷凝器散热片材料上选用抗腐蚀型铝箔片，增加它的抗腐蚀性；②另一方面，在散热片片间距设计上进行研究。冷凝器一般一年清洗两次，清除翅片间的积灰。对于传统形式即翅片冲缝形式，翅片间隙1.1mm，一年两次的清洗是不够的，翅片冲缝中的积灰很难清除，特别是冬季结霜时，更造成除霜不彻底，甚至结冰，影响供暖质量，严重时造成停机。经过多次实验比较，我们将翅片间隙定在2.15mm翅片改冲缝形式为波纹片，这样既增大换热面积，又可使灰尘容易吹出，使之较难积尘。同时整个冷凝器是由进口高效的内螺纹铜管与二次翻边波纹铝翅片紧密联结而成，热效率高于传统换热器30%。
（六）机组模块化设计
机组模块化设计使机组负荷调节能力增强，部分负荷工况运行效率高，氟系统独立，水系统公用，方便机组维护管理。一个标准模块有2个氟系组成，机组型号或冷量增大时，增加标准模块即可。机组在启动时压缩机可以实现从1~N（机组总的氟系数）逐台启动，减少对电网冲击。同时在机组运行时，各个压缩机可以通过自动控制系统根据负荷变化自动调节。
（七）冷重比高，重量轻
采用框架结构，底架用优质工字钢焊接而成，最大程度的减少机组震动，使机组重量能均匀的分布于底轨，方便置于屋顶。从表面看机组重量有所增加。但从荷载看，每平方米只有300公斤左右。比同类型常规机组减少100公斤左右荷载。
（八）高静音设计
采用了多种良好的隔音材料、减振装置对压缩机进行降噪减振处理；在保证所需风量的前提下，采用大扇叶、低静压的措施，确保机组安静运行，减少扰民问题。
（九）最优制冷配件
1、世界最先进的进口压缩机
压缩机是风冷机组的心脏。压缩机的液击和烧坏是机组故障中最严重的。由于冬季热泵运行时，制热、除霜（制冷循环）交替进行，因此要求采用的压机，不但要有高的效率，还要少受吸气质量和短期内工作压力迅速变化的影响，电机要设置良好的热保护装置。
金万众采用ZR系列涡旋压机作为最小单元系统的压机，这是美国Copeland公司的最新产品，是世界最新技术的压机。它采用独特的压缩方式，由上、下两块涡旋块组成，由于没有环阀技术的压机，丝毫不怕液击，因此它完全不受吸气质量的影响，同时具有超常的高效率，EER值高达3.5，噪声值只有60dB左右，而一般活塞压机EER值为2.9左右，噪声值达80 dBA左右。涡旋压机在金万众风冷机组的使用，可确保主机运转安全可靠，寿命长久。
2、高效率换热器
间壁型套管式换热器比传统壳管式占地小，换热器采用内螺纹铜管比板式换热器水系通道大得多，故对水质的要求低一些。
3、最优的阀配件及电器元件
制冷配件包括四通阀、膨胀阀、单向阀、干燥过滤器都是机组必不可少的。金万众选用的丹麦Danfoss公司及美国ALCO公司的产品，是中国制冷协会认定的世界最好的制冷配件之一。
金万众公司通过卓越的系统设计能力和优良的实验手段，对系统流程及膨胀阀，单向阀、干燥过滤器作了一些独到的处理和选择，确保机组在夏季、冬季各种恶劣环境中的可靠性和适应能力。
各种控制器和电气元件选用英国宏高和美国Alco产品，对于空气开关和继电器，选用法国施奈德专为空调设计的专用产品，能经受高电流启动的严峻考验。

第二部分 工 程 简 况
工程内容：北京韩建集团休闲会所（乡村汇）空调方案工程。
工程地点：北京房山区阎仙垡。
情况概述：该建筑位于北京房山区阎仙垡，建筑主体采用钢框架结构，室内外高差0.15m。建筑面积为1300平米，装修总面积为1200平米，建筑的功能为餐饮接待与住宿。
第三部分 设 计 方 案
一、设计总则
本工程的中央空调系统方案为：
空调方案设计：
空调主机采用 风冷模块式冷（热水）机组，空调末端为卧式暗装风机盘管。
通风方案设计：卫生间排气为单独排风系统。
利用冷源，再利用空调系统向室内送冷风，整个系统设计为双管异程形式，供夏季制冷及交换季节供热使用，以达到设计效果。
二、设计系统：
1、空调系统：根据整栋建筑使用功能及甲方各方面要求，故采取风机盘管形式，新风靠窗子自然渗透或人为开窗进行，分区控制，既能保证效果，又能为甲方节省资金，调节方便运行可靠，保证室内空气流畅。
2、室内空调送风方式为上送风，上回风，回风采用吊顶回风的形式，为了配合装修部分也可部分采用侧送上回的方式，风口全部为铝合金风口。（风口安装及位置须与装修协商）
3、 冷水管道保温采用橡塑保温管和风道采用镀锌板制作安装。
4、 冷源采用风冷热泵主机。
风冷式冷（热）水机组可安装于阳台、屋顶、地面或任何方便的地方，既不占有有效使用空间，又使建筑物内外装饰富丽豪华，省去了专用机房、并极大程度地节省了水源和能源。
冷冻水供回水温度为7℃-12℃，热水进出口水温度40/45℃。
5、该方案对建筑其它专业的要求
1.电源供应380V
2.室内系统与装修相互配合，以免矛盾。
第四部分 设计依据及施工要求
一、设计依据：
《采暖通风与空气调节设计规范》GB19-2003
《供暖通风设计手册》陆耀庆主编
《公共建筑节能设计标准》(GB50189-2005)；
业主提供的图纸等
二、主要设计参数
１．室外设计气象参数
（１）空调室外计算干球温度
冬季twk＝-12.0℃
夏季twg ＝33.2℃
（２）夏季空调室外计算湿球温度tws＝26.4℃。
（３）冬季空调室外计算相对湿度（最冷月月平均相对湿度）Φ＝30％。
（４）大气压力
冬季 Ｐd＝102040.0pa；
夏季 Ｐｘ＝99860.0pa。
２．室内设计参数见表１．２．ｌ。
室内设计参数表 表１·２·1

参 数
房 间 名
夏 季
冬 季
新 风
噪 音
温度（℃）
温度（℃）
(M^3/P·h)
(db)
包 房
24-27
18-22

≦45
客 房
25-27
18-22

≦40
大 堂
26-28
16-18

≦45
会议室
26-28
16-18

≦45
公共区
26-28
16-18

≦45
三、调负荷计算及设备选型
3.1 室内负荷计算及末端设备选型
设备选型
序号
房间
面积（㎡）
单位负荷指标（W/㎡）
冷负荷
热负荷
设备型号
单位
数量
设备出力Kw
1
备餐间
82.7
140
11578
7030
HFCF08
台
2
10.44
2
火树银花（包房）
54.3
145
7874
4616
HFCF12
台
1
7.82
3
逝水流年（包房）
54.3
145
7874
4616
HFCF12
台
1
7.82
4
寒木春华（大包房）
72.2
150
10830
6137
HFCF05
台
3
11.1
5
逸品茶舍
57.5
150
8625
4888
HFCF04
台
3
8.55
6
水景中庭
56.7
150
8505
4820
HFCF06
台
2
8.16
7
会所大堂（台球厅）
60.4
180
10872
5134
HFCF08
台
2
10.44
8
会所大堂（前台）
60.4
180
10872
5134
HFCF08
台
2
10.44
9
会所大堂（接待厅）
60.4
180
10872
5134
HFCF08
台
2
10.44
10
读心斋（客房）
12.5
150
1875
1063
HFCF03
台
1
2.17
11
耕富斋（客房）
17.5
150
2625
1488
HFCF04
台
1
2.85
12
耕富斋（客厅）
25.4
160
4064
2159
HFCF06
台
1
4.08
13
耕富斋（棋牌）
15.5
160
2480
1318
HFCF04
台
1
2.85
14
樵薪斋（客房）
14.7
150
2205
1250
HFCF04
台
1
2.85
15
樵薪斋（棋牌）
25.3
160
4048
2151
HFCF06
台
1
4.08
16
渔归斋（客厅）
25.2
160
4032
2142
HFCF06
台
1
4.08
17
渔归斋（客房）
30.2
150
4530
2567
HFCF08
台
1
5.22
18
会议室
90.6
220
19932
7701
HFCF08
台
4
20.88
19
金玉良缘（大包房）
85.6
180
15408
7276
HFCF08
台
3
15.66
20
安土重旧（大包房）
100.5
180
18090
8543
HFCF08
台
4
20.88

3.2制冷机组及其他设备选型：
序号
设备名称、型号
性 能 参 数
单位
数量
备注
1
风冷冷热水机组
MTD-50SH/E
制冷量：165.3KW；制热量：180.5；水侧换热器流量：30m³/h;机型尺寸：2980*2115*2140；最大运行电流：147.5A；名义总功率：49.8KW；机组重量：2330Kg；
台
1

2
负荷侧循水泵
RBL80-160B
流量：38m3/h；扬程估：24m；
功率估：4 kw（一用一备）
台
2

四、空调系统的冷指标
1．冷、热指标
本项目建筑面积为1300ｍ2制冷总面积为1200ｍ2，考虑到该建筑使用功能及外维护结构的特殊性。 夏季设计冷负荷为183KW，制冷面积冷指标为150W/ｍ2，。
五、风管
5.1风管
（１）风管材料采用镀锌板制作，加工方法，按《通风与空调工程施工及验收规范》（ＧＢ５０２４３—2002）的规定确定。
（2）穿越沉降缝或变形缝处的风管两侧，以及与通风机进、出口相连处，应设置长度为２００～３００ｍｍ的软接；软接的接口应牢固、严密。在软接处禁止变径。
（3）风管上的可拆卸接口，不得设置在墙体或楼板内。
（4）所有水平或垂直的风管，必须设置必要的支、吊或托架，其构造形式由安装单位在保证牢固、可靠的原则下根据现场情况选定，详见国标Ｔ６１６。
（5）风管支、吊或托架应设置于保温层的外部，并在支吊托架与风管间镶以垫木，同时，应避免在法兰、测量孔、调节阀等零部件处设置支吊托架。
四、冷热水系统
１．制冷机
（１）冷源选用模块式风冷机组风冷机共1台。冷源服务的建筑面积为1300ｍ2，装机容量指标约为150Ｗ／ｍ2。
（2）制冷机组的清洗、安装、试漏、加油、抽真空、充加制冷剂、调试等事宜，应严格按照制造厂提供的《使用说明书》进行；同时，还应遵守《制冷设备、空气分离设备安装工程施工及验收规范》（ＪＢＪ３０——９６）和《压缩机、风机、泵安装工程施工及验收规范》（ＪＢＪ２９—９６）以及其它有关规范、标准中的各项规定。
２．冷水系统
（１）冷水系统采用异程式机械循环。
（2）室外采用碳素钢管，具体规格见表１．２．５。
钢管钢管规格表 表１．２．５
公称直径
外径壁厚（mm）
应用标准
mm
in
10
15
20
25
32
40
50
65
80
100
125
150
3/8
1/2
3/4
1
11/4
11/2
2
21/2
3
4
5
6
17.0×2.25
21.3×2.75
26.8×2.75
33.5×3.25
42.3×3.25
48.0×3.50
57.0×3.50
73.0×3.50
89.0×4.00
108.0×4.00
133.0×4.00
159.0×4.50
GB3092—82
GB3092—82
GB3092—82
GB3092—82
GB3092—82
GB3092—82
GB8163—87
GB8163—87
GB8163—87
GB8163—87
GB8163—87
GB8163—87
（3）室内供回水管道采用无缝管道。
（4）水管路系统中的最低点处，应配置DN=20ｍｍ泄水管，并配置相同直径的闸间或蝶阀。在最高点处，应配置ＤＮ=20ｍｍ式自动排气阀。
（5）管道支吊架的最大跨距，不应超过表１．２．６给出的数值。
管道支吊架表 表１．２，６
公称直径（mm）
最大跨距（mm）
公称直径（mm）
最大跨距(m)
15—25
32—50
65—80
100
125
150
200
2.0
3.0
4.0
4.5
5.0
6.0
7.0
250
300
350
400
450
500
600
8.0
8.5
9.0
9.5
10.0
11.0
12.0
（6）管道活动支、吊、托架的具体形式和设置位置，由安装单位根据现场情况确定，做 法参见国标 ８８Ｒ４２０。
（7）管道的支、吊、托架，必须设置于保温层的外部，在穿过支、吊、托架处，应镶
以垫木。
（8）冷水供、回水管、集管、阀门等，均需以保温材料（导热系数Ａ≤０．０６Ｗ／ｍ·℃）进行保温。保温层的厚度：当ＤＮ≥５０ｍｍ时，δ=30ｍｍ：ＤＮ≤５０ｍｍ时，δ=20ｍｍ。保温层外部，覆以加筋铝箔纸保护层，做法见国标 ８７Ｒ４１２。
（9）冷水管道穿越墙身和楼板时，保温层不能间断；在墙体或楼板的两侧，应设置夹板，中间的空间，应以松散保温材料（岩棉、矿棉或玻璃棉）填充。
（10）与水泵连接的进、出水管上，必须设置减振接头，接头选型，详见设计图纸。
（11）每台水泵的进水管上，应安装闸阀或蝶阀、压力表和Ｙ型过滤器；出水管上应安装止回阀、闸阀或蝶阀、压力表和带护套的角型水银温度计。
（12）安装水泵基座下的减振器时，必须认真找平与校正，务必保证基座四角的静态下沉度基本一致。
（13）管道安装完工后，应进行水压试验。试验压力按系统顶点工作压力加 ０．2ＭＰａ采用，但不得小于 ０．３ＭＰａ，在5min内压降≯２０ｋＰａ为合格。注：水系统水压试验时，若系统低点的压力大于所能承受的压力时，应分层进行水压试验。
（14）经试压合格后，应对系统进行反复冲洗，直至排出水中不夹带泥砂、铁屑等杂质，且水色不浑浊时方为合格。在进行冲洗之前，应先在所有设备的进水口加装过滤器或临时滤网，待冲洗工作结束后再拆下为冲洗管道而临时安装的滤网，并清洗过滤器的滤网。
五、油漆
１．保温风管、冷水管道、设备等，在表面除锈后，刷防锈底漆两遍。
２．不保温的风管、金属支吊架、排水管等，在表面除锈后，刷防锈底漆和色漆各两遍。
六、调试和试运行
（一）试压、冲洗与清扫空调制冷系统安装竣工并经试压、冲洗合格以后，应进行必要的清扫。
（二）调试
上述工作全部完成后，即可投入试运行，进行测定与调整，主要内容有：
１．单机试运转水泵、通风机、空调机组、制冷机等设备，应逐台启动投人运转，考核检查其基础、转向、传动、润滑、平衡、温升等的牢固性、正确性、灵活性、可靠性、合理性等。
２．系统的测定与调整
（1）测定通风机的风量、风压；
（２）按“动压（或流量）等比法”调整系统的风量分配，确保与设计值相一致；
（３）风量调整好以后，应将所有风阀固定，并在调节手柄上以油漆刷上标记。符合设计规定数值。
3．自控系统的调整将各个自控环节逐个投人运行，按设计要求调整设定值，逐一检查，考核其动作的准确性与可靠性。必须调整至各项控制指标符合设计要求。
4·综合调试根据实际气象条件，让系统连续地运行不少于２４ｈ，并对系统进行全面检查、调整、考核各项指标、以全部达到设计要求为合格。以上调试过程，应做好书面记录。
第五部分：工程投资预算报价（预算表见附表）

第六部分 方案分析及设备介绍
风冷热泵主机加风机盘管系统
此方案优点：
能有效地解决使用区域的冷热需求，控制简单方便，控制系统可分可和，整个系统免人维护，不需要单独机房，节省建筑空间提高建筑的利用率。送风温度柔和，舒适度高。
缺点：造价高，使用区域温度瞬时变化慢（30到40分钟）
注：以下为主要空调设备生产厂家、设备及我公司的业绩介绍
北京金万众空调制冷设备有限责任公司简介
致力于创造知名品牌的高新技术企业——北京金万众空调制冷设备有限责任公司，是从事中央空调设备的开发、设计、生产、销售及空调工程的施工、安装等配套服务的综合性大型工业企业。公司按照现代企业制度将规模化的资本、自主的知识产权、完整的经营机构、有效的管理制度、合理的市场网络整合为一体，为企业持续稳定发展奠定了坚实的基础。
金万众公司引入二十一世纪世界先进的中央空调技术和部件，严格按照ISO9001质量保障体系组织生产，并于2001年4月首批通过ISO9001：2000版质量体系认证。金万众工业园的建设完成，标志着金万众站在了一个新的起点上。
位于北京市昌平区北七家的金万众工业园占地面积62000平方米，园区内除了建有现代化环保型的生产厂房、四季如春的办公楼等必需设施外，还建立了职工住宿、学习、娱乐、体育锻炼等配套设施；象征环保的绿色在金万众工业园得到了充分的体现，绿化面积占园区面积的40%。绿草、翠竹、喷泉、凉亭、小道，红色、白色、绿色、灰色……园区科学的规划建设，充分的体现了工作与生活、建筑与自然的完美和谐。
品质是金，万众一心。象征金万众公司全体员工团结一致，努力向上的立体“众”字形火炬屹立在工业园区内，金万众公司正如燃烧的火炬，蒸蒸日上。

l 园区总体介绍

金万众公司办公大楼

建筑面积5000多平方米的金万众公司办公大楼，其现代化的外型和人性化的空间设计，划分合理的功能分区，给广大员工提供了一个优美舒适的工作环境。

员工公寓

公司招待所

公司环境及文体娱乐设施

l 生产车间介绍
一号厂房

整洁规范的生产线
厂房外景

占地面积约5000平米的1号厂房主要用于风冷式冷（热）水机组、屋顶式空调机组、单元式空调机组、家用中央空调机组的生产。
机组调试检测间

该车间拥有大型机组生产线，并建有标准的在线检测调试间，对每台机组进行出厂前的通水、通电、通氟运行检验调试，以保证每台机组出厂质量的合格。
在生产中的每道工序和每个零配件都进行严格的跟踪记录，全方位质量监督，责任到人，保障机组质量可靠。
二号厂房

车间一角
厂房外景

2号厂房占地面积约4000平米，主要用于水冷式冷水机组、水源热泵机组以及各种扳金件、压力容器的生产。
该车间拥有一系列自动化生产设备，如数控火焰切割机、精密数控机床等等，为金万众水冷机组和水源热泵机组的大批量生产、保证设备品质奠定了坚实的工业基础。为了给我们的客户提供优质零缺陷的产品，该车间还建立了配套的调试检测装置。
三号厂房

风机盘管机组生产线
3号厂房占地面积约4500平米，主要用于中央空调末端设备的生产。年产风机盘管三万台、空调机组四千台，拥有50米长机放式滚道生产线及在线检测台，可对每台风机盘管和空调机组进行质量检测。

l 国家级中央空调综合性能测试试验室

金万众公司投资近800万元人民币，委托机械工业部合肥通用机械研究所设计承建的国家级中央空调综合性能测试实试验室，为金万众公司新产品的研发和优质的产品质量提供了先进的技术基础保证。本试验室具有承担国家空调产品检测资格。

金万众空调公司技术质量保证体系
l 技术体系
1、优秀的技术带头人
a、总工程师：任守宇（高级工程师，享受国务院政府津贴）
b、技术顾问：赵荣义、陈雨田（清华大学教授、博导）
c、技术委员会：由业内20余名知名专家、学者组成。
2、研究所技术人员
金万众公司成立专门的技术保证部门—研究所。研究所由60多名拥有多年中央空调设备专业设计、制造经验的技术人员组成，为金万众公司新产品的研发、产品的技术质量提供了技术保证。
3、金万众公司产品均通过国家级质量检测中心的检验。
4、国家级的试验室。由我公司投资800万元，委托合肥通用所承建的国家级的空调设备综合测试试验室，为金万众公司新产品的研发和优质的产品质量提供了先进的技术基础保证。本试验室具有承担国家空调产品检测资格。
5、空调工程综合设计室。金万众空调公司还成立了中央空调系统工程综合设计室，设计室专业设计人员10余人，均拥有多年的空调工程设计经验，按照国家相关规范为我们的客户提供合理的、高效的、优秀的空调工程设计。
6、专业的工程施工队伍。金万众公司拥有一支具有国家空调施工贰级资质的空调施工安装队伍，在专业的、优秀的空调施工项目经理的指导下，给我们的客户奉献出优质的中央空调交钥匙工程。
l 质量保证体系
一、概述
高新技术企业——金万众公司以满足顾客的需求为目标，以创造民族品牌为已任，主要从事中央空调设备的设计、开发、生产销售及空调工程的施工安装等配套服务。公司于2001年7月通过ISO9000质量体系认证，其高素质的技术队伍、先进的加工、精密的检测条件是产品质量的可靠保证。
二、产品执行标准
公司产品严格按照国家有关标准进行设计、制造及检验，其质量完全符合国家有关质量要求，具体产品执行标准如下：
1、《风机盘管机组》JB/T4283-91
2、《蒸气压缩循环冷水（热泵）机组，工商业用和类似用途的冷水（热泵）机组》GB/T18430.1-2001
3、《组合式空气处理机组技术条件》ZBJ72045
三、质量保证措施
按照ISO9000质量体系的管理要求，对产品实现的全过程进行质量控制，具体在以下方面体现：
1、明确各岗位人员管理职责，确保各项质量活动及要求都能有效的得到实施及控制。
2、采购原材料及器件执行国家相应标准；实行合格供方资格定期评审制度。采购物品从合格供方选购并进行严格的入厂检验，使产品质量从源头上得以控制。
3、生产制造过程中，采取适宜的控制方法保证产品质量。
A、定期组织操作人员进行技术培训。
B、严格实施“三检制度”，使产品制造的各个环节得以把关控制，保证不合格品不流转。
C、实行出厂检验制度，进行出厂检验调试，确保出厂产品质量。
四、质量保证能力：
依照相关国家标准要求，选择先进的检测仪器进行质量控制是质量保证的必要条件，同时，公司现有的高精密数控加工设备也是质量得到提高的前提。
我公司现有主机检测仪器一览表：
序号
检测设备
检测项目
1
气密性检验用压力表、热偶真空计、电子卤素检漏仪、两用校验仪
主机系统气密性
2
耐压测试仪、绝缘电阻测试仪、兆欧表、数字万用表、钳形电流表
电气安全性能
3
振动检测仪、脉冲精密声级计
主机噪音及振动
4
风冷主机检测系统、水冷主机检测系统、家用中央空调调试系统、热球式风速仪、数字式温控仪、智能电量测量仪、涡旋流量计、各种精密卡尺及千分尺
产品性能检测

主要产品
风冷冷（热）水机组 水冷螺杆冷水机组
水源热泵机组 地源热泵机组
风机盘管机组 空气处理机组
组合空调机组 新风换气机、
1、 风冷主机：
风冷主机生产车间

模块式风冷冷（热）水机组

螺杆式风冷冷（热）水机组

2、 水冷主机：

活塞式水冷机组

螺杆式水冷机组

l 高效节能
3、 末端设备车间：
年产风机盘管三万台、空调机组四千台，拥有50米长机放式滚道生产线及在线检测台，可对每台风机盘管和空调机组进行质量检测。
北京金万众空调制冷设备有限责任公司部分客户资料

八仙别墅商务会馆：
位于北京市昌平区八仙别墅内的商务会馆建筑面积22000m2，集办公、娱乐于一体，该会馆的主机设备水源热泵机组和末端设备及工程施工均由金万众公司承担。

宏福办公大楼：
位于昌平区北七家镇的宏福办公大楼建筑面积6000 m2，全部采用金万众公司生产的水源热泵及末端产品，并由我公司承接工程施工安装。

北京好利来工贸有限公司：
位于北京市马驹桥园区的好利来工贸公司办公楼及厂房建筑面积12000m2，全部采用金万众公司生产的水源热泵机组及末端设备。

北京市高碑店污水处理厂：
位于北京市高碑店的污水处理厂使用金万众公司生产的水源热泵机组，对污水源进行利用。

北汽福田办公楼：
中国五百强企业之一的北京福田汽车公司，办公楼面积约10000 m2，全部采用金万众公司生产的空气处理机组，并由我公司进行工程施工安装。

北京新天意市场：
位于阜成门外大街的北京市内最大的小商品批发市场——天意市场，改造后面积37000 m2，2002年7月开始施工，并于2002年10月竣工，该市场中央空调全部末端设备及工程施工工作均由金万众公司承担。

北七家镇政府办公楼：
位于昌平区北七家镇的政府办公楼建筑面积8000 m2，全部采用金万众公司生产的风冷主机及末端设备，工程的施工安装也由我公司承担。

北京双龙宾馆：
位于北京市玉泉路附近的北京双龙宾馆建筑面积15000 m2，全部采用金万众公司生产的风冷主机及末端设备。
北京市国土资源局办公大楼：
位于北京市和平里的北京市国土资源局办公大楼建筑面积30000 m2，其末端设备全部由金万众公司提供。

总参兵种部门诊楼：
位于北京市万寿路的总参兵种部门诊楼建筑面积5000 m2，全部采用金万众公司生产的风冷主机及末端设备，工程施工安装

北京汇源食品公司：
位于北京市顺义区的北京汇源食品公司，选用金万众公司生产的水冷主机提供工艺用水。

北京市疾病预防中心：
位于北京市和平里的北京市疾病预防中心科研办公楼建筑面积2000 m2，选用金万众公司生产的风冷主机。

北京之夜剧场：
位于北京市雅宝路的北京之夜剧场建筑面积7000 m2，其末端设备全部由金万众公司提供。

北京金海湾大酒店：
位于北京市亚运村附近的金海湾大酒店建筑面积5000 m2，该酒店中央空调水冷主机和全部末端设备及工程施工工作均由金万众公司承担。

北京西西工程（太运大厦）：
位于北京市西单的西西工程建筑面积20000 m2，其中央空调主机选用金万众公司生产的屋顶空调机组。

北京梓峰大厦：
位于北京市雅宝路的梓峰大厦建筑面积12000 m2，其全部末端设备及工程由金万众公司承担。

北京金龙大厦：
位于北京市北京站口的金龙大厦建筑面积30000 m2，其全部末端设备由金万众公司提供。

北京风林绿洲：
位于北京市健翔桥北的风林绿洲小区建筑面积220000 m2，小区内会所及部分住户，使用金万众公司生产的风冷主机、家用中央空调机组及末端设备，并由我公司负责工程施工安装。

金万众公司部分客户名单
北京
中南海保卫局
中国人民银行总行
农行北京分行昌平支行
北京国土资源局大楼
北京西城区规划局大楼
门头沟区档案馆
国防科工委
北京市政集团
国家工商行政管理局
北京昌平北七家人民政府
北京昌平兴寿镇人民政府
北京新华通讯社
国家信息产业部
北京市质量技术监督局
司法部煤管局办公楼
北京市出入境检疫局
中国联通总部
北京国际新闻文化中心
大兴文体活动中心
中国国际电子商务中心
北京昌平区文化图书馆
国家体育总局水球馆
北京延庆粮食局宾馆
北京双龙宾馆
北京蝴蝶宾馆
北京赛迪大酒店
北京民族饭店
北京京燕饭店
北京天坛饭店
北京景泰宫饭店
北京标华酒店
北京斗源宾馆
北京成宏酒店
北京金海湾大酒店
北京凯康国际酒店
北京顺峰海鲜大酒店
北京湘鄂情酒楼
北京潮福大酒楼
北京马华拉面

北京盛源酒店
北京日坛饭庄
北京轩辕盛世茶餐楼
北京帝凯乐餐饮有限公司
北京蟹岛度假村
北京富来宫温泉山庄
康城二期会所
北京迦南公寓
北京BDA国际企业大道
北京市新康家园
北京玉花园
北京天秀花园
亚运新新家园
北京国美家园
北京力天嘉苑
北京万地名苑
北京莲怡园小区
北京风林绿洲小区
北京四季香山小区
北京石景山玉景苑小区
北京澳洲康都住宅小区
北京滨河路小区
北京永达·逸家小区会所
北京拉斐特城堡
中国农业大学公寓楼
国英一号商住楼
海淀开发实验区科技大厦
北京美高仪软件公司大楼
北汽福田股份公司综合楼
北京莱茵河综合楼
北京宏福集团办公楼
北京梓峰大厦
北京保罗大厦
北京炎黄大厦
北京九鼎大厦
北京城市之光综合大厦
北京京隆大厦
北京方圆大厦
北京金龙大厦

北京鹏润大厦
北京信息谷孵化器大厦
北京之夜大剧院
中国军事科学院
空军飞行训练中心
总装备部装甲兵工程学院外训楼
总参兵种部门诊楼
北京东城区公安分局
北京市公安局内保局
北京市安定门派出所
北京东城区看守所
北京军事科学院政宣部
北京警察学院
北京邮电大学软件学院
北京理工大学附中
北京十三中
北京潞河中学教学楼
北京财贸职业学院
北京大学分校教学楼
北京全程超越实验学校
北京ISB国际学校
北京耀中国际学校
北京武警总医院
北京人民解放军总医院
北京邮电疗养院
北京儿童医院
北京广安门医院
煤炭总医院
北京西苑医院
北京朝阳医院
中科院心理所
中国动物实验研究所
北京市疾病预防中心
北京医疗器械研究所
中关村生命科学研究所
中国运载火箭技术研究院
中国原子能科学研究院
北京地质勘察设计院
中国建筑科学研究院空调所
中国家电研究院
中国艺术研究院
北京星城商厦
北京紫金萍商贸
北京大红门亮驿商城
北京亢山商城
北京大森林花卉市场
北京天意小商品市场
西联国际石材交易市场
中联汽车交易市场
别克汽车销售中心
丰田汽车销售中心
首创汽车交易中心
北京森华创业丰田汽车销售服务有限公司
北京汽车研究所有限公司
北京望京国际商业中心
现代汽车销售中心
北京汽车制造厂有限公司
北京乐乐谷儿童乐园
北京阳光慧谷俱乐部
北京火山迪厅
北京城市乐园
中国第一城
江南证券营业部
北京森德散热器有限公司
北京第一生物化学药业有限公司
威斯特（北京）机械设备公司
北京房山粮油贸易总公司
北京方正新天地物业管理有限公司
