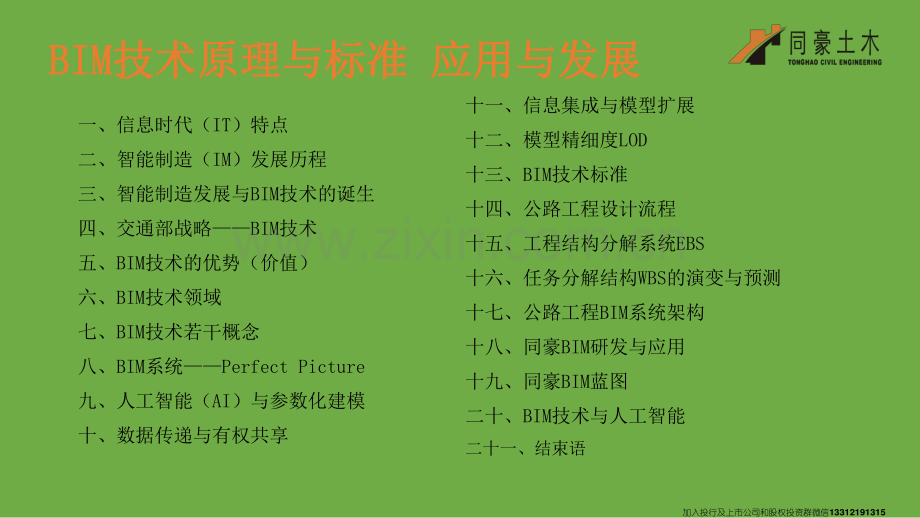

拼搏 合作 创新加入投行及上市公司和股权投资群微信13312191315一、信息时代（IT）特点二、智能制造（IM）发展历程三、智能制造发展与BIM技术的诞生四、交通部战略BIM技术五、BIM技术的优势（价值）六、BIM技术领域七、BIM技术若干概念八、BIM系统Perfect Picture九、人工智能（AI）与参数化建模十、数据传递与有权共享十一、信息集成与模型扩展十二、模型精细度LOD十三、BIM技术标准十四、公路工程设计流程十五、工程结构分解系统EBS十六、任务分解结构WBS的演变与预测十七、公路工程BIM系统架构十八、同豪BIM研发与应用十九、同豪BIM蓝图二十、BIM技术与人工智能二十一、结束语BIM技术原理与标准 应用与发展BIM技术原理与标准 应用与发展加入投行及上市公司和股权投资群微信13312191315 南四湖特大桥京杭运河斜拉桥设计深化BIM模型（LOD350）BIM=BUILDING INFORMATION MODELINGBIM=BUILDING INFORMATION MODELING加入投行及上市公司和股权投资群微信13312191315一、信息时代（IT=Information Technology）特点一、信息时代（IT=Information Technology）特点数字化信息化电子化智能化标准化最优化装配化工厂化可视化通用化精细化流程化虚拟化自动化网络化蒸汽机 电动机 计算机 机器人 加入投行及上市公司和股权投资群微信13312191315二、智能制造（IM）发展历程二、智能制造（IM）发展历程传统制造传统制造智能制造智能制造(Intelligent Manufacturing)传统制造系统人+物理系统产品 人工智能是研究使计算机模拟人的某些思维过程和智能行为（如感知、学习、推理、决策、规划、抽象、适应等）的学科，主要包括计算机实现智能的原理、制造类似于人脑智能的计算机（或机器人），使计算机能实现更高层次的应用。人工智能涉及到计算机科学、控制论、信息论、神经生理学、语言学及思维科学等学科。专家系统便属于人工智能。专家系统（Expert System）模拟人类专家解决领域问题的计算机软件系统。专家系统内部含有本领域大量的专家水平级知识与经验，能够运用人类专家的知识和解决问题的方法进行推理和判断，模拟人类专家的决策过程来解决该领域的复杂问题。智能制造系统人、信息系统（专家系统）与物理系统的集成。人-物理系统数字化制造第一代智能制造数字化网络化制造第二代智能制造人工智能技术与先进制造技术的深度融合第三代智能制造HPS，Human-Physics Systems人-信息-物理系统（HCPS，Human-Cyber-Physics Systems）物理系统机器人认知学习分析决策控制感知物理系统机器人认知学习分析决策控制感知信息系统专家知识分析决策控制信息交互物理系统机器人认知学习分析决策控制感知信息系统自成长知识库智能决策智能控制智能交互认知学习系统加入投行及上市公司和股权投资群微信13312191315三、智能制造发展与BIM技术的诞生三、智能制造发展与BIM技术的诞生全新智能建造新 一 代 人工 智 能 技术 与 先 进制 造 技 术的集成。手工绘图计算机绘图计算管理软件二维CAD三维CADBIM软件应用软件集成建筑工程等领域全期应用软件集成建筑业全行业全生命期应用软件集成建筑业互联网各种应用软件人交付任务/产品不同智能化程度的智能化工具（软件）加入投行及上市公司和股权投资群微信13312191315四、交通部战略BIM技术四、交通部战略BIM技术交通运输部关于推进公路水运工程BIM技术应用的指导意见提出三年努力目标相关标准体系初步建立；主要设计单位具备运用BIM技术设计的能力；BIM技术应用基础平台研发有效推进；建设一批公路、水运BIM示范工程，技术复杂项目实现应用BIM技术进行项目管理；大型桥梁、港口码头和航电枢纽等初步实现利用BIM数据进行构件辅助制造；运营管理单位应用BIM技术开展养护决策。加入投行及上市公司和股权投资群微信13312191315五、BIM技术的优势五、BIM技术的优势通过BIM模型，提高勘察（测绘与勘探）水平通过BIM模型及互操作，实现BIM技术正向设计、设计协同管理通过三维可视化分析，优化项目性能基于BIM全息数据，实现项目协同管理，提高建设效率和质量交付实物与BIM模型，提供管养阶段BIM模型（LOD500）通过BIM技术，全面提升产业链的精细化、标准化、智能化与互通化水平加入投行及上市公司和股权投资群微信13312191315五、BIM技术的优势五、BIM技术的优势序号序号阶段阶段BIM技术应用点BIM技术应用点具体内容具体内容应用软件应用软件应用价值应用价值1初步设计阶段场地建模依据场地三通一平后的状况进行三维建模Civil 3D,Infraworks2设计方案建模对项目进行建筑专业三维建模，达到方案深度CATIA,3DMAX3场地漫游对已有的场地三维模型进行漫游并导出动画Infraworks,Uint3D可视化方案评审4设计方案比选场地模型和方案模型合成Infraworks进行多角度比选5交通仿真分析三维模型结合交通仿真软件进行模拟VISUM仿真更加直观6交通标志标线利用可视化软件，进行合理的交通标志标线设计Infraworks布置更加合理7管线搬迁模拟利用可视化软件，进行管线搬迁模拟Navisworks可视化方案评审8施工图设计阶段施工图深度模型与施工图设计同步进行全专业三维建模CATIA,路立得9综合管线和优化在同空间对管线进行管位可行性及平纵碰撞分析，并进行优化路立得,Navisworks精细化设计10碰撞检查在三维空间中进行错、漏、碰、缺检查，并处理完成Navisworks精细化设计11工程量设计利用构件明细完成工程量统计CATIA统计结果更加精确加入投行及上市公司和股权投资群微信13312191315五、BIM技术的优势五、BIM技术的优势序号序号阶段阶段应用点应用点具体内容具体内容应用软件应用软件应用价值应用价值1施工阶段施工模型按照施工顺序和施工临时措施，建立符合施工要求的模型Revit2场地布置结合JIS子模型，检查场地布置的合理性与协调性Civil 3D,Infraworks提出场地布置不合理性报告3施工方案优化虚拟仿真施工工艺及流程，实现施工方案优化CATIA,Navisworks检验施工合理性4碰撞检查利用深化的BIM模型，进行碰撞检查桥梁博士V4.05复杂工序模拟对复杂施工节点开展精细化施工模拟，检查方案可行性Navisworks指导施工6可视化施工交底利用4D虚拟动画技术，向施工员展现可视的施工方案难点与重点部位，提前预见相关问题，确保工程质量Navisworks7施工进度模拟模拟项目整体施工进度安排，检查工序衔接及进度计划合理性Revit,Navisworks指导施工8工程动态算量结合施工进度对工程生成工程量清单，辅助工程量Navisworks指导工程材料采购9施工过程管理对施工进度、人力、材料、场地布置等信息进行动态管理BIM信息管理平台辅助项目管理10质量安全监控利用数字监控、移动通信和物联网实现集成通信与动态监管BIM信息管理平台辅助项目管理加入投行及上市公司和股权投资群微信13312191315领域专业知识与经验编程技术数据库技术互联网技术BIM技术研究 BIM技术研究并开发BIM软件、使用BIM软件群、通过BIM模型来完成任务之统称。六、BIM技术领域六、BIM技术领域加入投行及上市公司和股权投资群微信13312191315 在建设工程及设施全生命期内，对其物理和功能特性进行数字化表达，并依此设计、施工、运营的过程或结果；BIM=Building Information Model。建筑信息模型信息模型(BIMBIM)可独立支持特定任务或应用功能的模型子集。建筑信息子模型 基本组成单元。建筑信息模型元素七、BIM技术若干概念七、BIM技术若干概念 根据专业或任务需要，增加模型元素种类及模型元素数据模型扩展 在项目全寿命期各个阶段、各个任务（专业）和各个相关方之间共享和应用（基于互联网进行数据交互）。共享信息模型 满足工程项目各阶段、相关方数据互用和协同工作，包含共享资源和领域资源。领域信息模型（专业任务信息模型）加入投行及上市公司和股权投资群微信13312191315七、BIM技术若干概念七、BIM技术若干概念南四湖特大桥BIM模型加入投行及上市公司和股权投资群微信13312191315 模型外部和内部空间的几何表示（几何参数）几何信息 几何信息之外的信息（非几何参数）非几何信息 在项目全寿命期各个阶段，模型 信息的全面性、细致程度及准确性指标模型精细度LOD 建筑物从计划建设到使用过程终止所经历的所有阶段的总称，包括规划、勘察设计、招投标、施工、运营、管理与养护、拆除等过程。全寿命期（专业名词）七、BIM技术若干概念七、BIM技术若干概念加入投行及上市公司和股权投资群微信13312191315八、BIM系统Perfect Picture八、BIM系统Perfect PictureBIM系统（System for Building Information Models）系统或行业（领域）内，项目全生命期流程节点（即WBS任务节点，包含必要的协同平台）上，位于分布式网络系统（B/S）上的若干个终端客户（专业软件使用者），可通过终端屏幕，基于互联网，实现任意两个BIM软件间数据流转或称为互操作，实现创建/使用/管理BIM模型（可视、可模拟），完成所需专业服务（功能）之软件集成系统，包括BIM软件与网络硬件。加入投行及上市公司和股权投资群微信13312191315八、BIM系统Perfect Picture八、BIM系统Perfect Picture互操作(InterOperability)通过不同平台或编程语言之间相关信息的数据交换,可使得分布式控制系统能够协调工作,从而达到一个共同的目标。其中包括硬件、网络、操作系统、信息库系统、应用软件、数据格式、数据语义等不同层次的互操作，涉及运行环境、体系结构、应用流程、安全管理、操作控制、实现技术、数据模型等因素。数据流转互操作信息“共享”三维显示BIM技术特点加入投行及上市公司和股权投资群微信13312191315八、BIM系统Perfect Picture八、BIM系统Perfect Picture加入投行及上市公司和股权投资群微信13312191315八、BIM系统Perfect Picture八、BIM系统Perfect Picture路由器服务器组2路由器分配器服务器组1路由器服务器组3 云服务器电脑终端BIM软件系统运行于B/S-BIM硬件系统中！加入投行及上市公司和股权投资群微信13312191315八、BIM系统Perfect Picture八、BIM系统Perfect Picture智能联动智能联动是BIM技术中的重要概念之一。该概念貌似简单易懂，实则难以科学阐述。历时两年思考，终于以系统语言系统语言，探索得其联动机理。以此为基础，就不难理解为何编制IFC标准。详见笔者论文BIM软件系统模型间智能联动机理探究载于中国公路2020年第11期加入投行及上市公司和股权投资群微信13312191315九、人工智能（AI）与参数化建模九、人工智能（AI）与参数化建模人工智能人工智能研究使用计算机模拟人的某些思维过程和智能行为（如感知、学习、推理、决策、规划、抽象、适应等）的学科，主要包括计算机实现智能的原理、制造类似于人脑智能的计算机（或机器人），使计算机能实现更高层次的应用。人工智能技术人工智能技术 涉及到计算机科学、控制论、信息论、神经生理学、语言学及思维科学等学科。机器人的发展方向是人工智能。我也可以这样讲：BIM技术的发展方向也是人工智能！专家系统专家系统便属于人工智能。专家系统（Expert System）模拟人类专家解决领域问题的计算机软件系统。专家系统内部含有本领域大量的专家水平级知识与经验，能够运用人类专家的知识和解决问题的方法进行推理和判断，模拟人类专家的决策过程来解决该领域的复杂问题。加入投行及上市公司和股权投资群微信13312191315九、人工智能（AI）与参数化建模九、人工智能（AI）与参数化建模通过参数（变量）来描述模型，通过改变参数数值来创建/更新模型。这些参数可以是几何参数，也可以是非几何参数。由参数建立的信息模型叫参数化模型。模型创建操作过程 设置参数 编辑规格 管理知识工程加入投行及上市公司和股权投资群微信13312191315十、数据传递与有权共享十、数据传递与有权共享BIM系统上软件的输入与输出（四耳图）必须有输入及输出可以无共享输入可以无共享输出软件必须有功能共享输入自输入BIM软件（位于BIM系统）共享输出自输出（领域模型）或或共享输入共享输入*子系统（平台）名称子系统（平台）名称共享输出共享输出 自输入自输入自输出 BIM 软件开发文档四耳图加入投行及上市公司和股权投资群微信13312191315十、数据传递与有权共享十、数据传递与有权共享BIM系统上软件间数据交换（文件夹编号）Kij软件j传递（共享）给软件i的文件夹编号Kji软件i传递（共享）给软件j的文件夹编号顶层数据交换原则广域网干线上交换的数据必须直接来自（或推送到）WBS顶层软件中。注：详见黄强矩阵。软件 i软件 jKijKji加入投行及上市公司和股权投资群微信13312191315十、数据传递与有权共享十、数据传递与有权共享系统A功能与信息交互标准系统B功能与信息交互标准系统C功能与信息交互标准系统D功能与信息交互标准系统E功能与信息交互标准系统F功能与信息交互标准系统功能与信息交互标准系统n功能与信息交互标准系统AA-BA-CA-DA-EA-FA-A-nB-A系统BB-CB-DB-EB-FB-B-nC-AC-B系统CC-DC-EC-FC-C-nD-AD-BD-C系统DD-ED-FD-D-nE-AE-BE-CE-D系统EE-FE-E-nF-AF-BF-CF-DF-E系统FF-F-n-A-B-C-D-E-F系统-nn-An-Bn-Cn-Dn-En-Fn-系统n系统A数据库建模标准系统B数据库建模标准系统C数据库建模标准系统D数据库建模标准系统E数据库建模标准系统F数据库建模标准系统数据库建模标准系统n数据库建模标准Huangs Interoperability Matrix(Hierachical&Hybridization)各独立软（硬）件系统软件间信息交换文件夹编码系统软件间信息交换文件夹编码系统加入投行及上市公司和股权投资群微信13312191315十、数据传递与有权共享十、数据传递与有权共享BIM系统上软件间数据传递（共享）方案软件 i将软件i产生的数据库转 化 为 I F C 标 准（EXPRESS语言，XML格式）软件 i 推送数据文件API软件 j 接收数据文件API软件 j加入投行及上市公司和股权投资群微信13312191315十、数据传递与有权共享十、数据传递与有权共享共享的本质有义务递交共享输出！有权力接收并导入之（接收者之共享输入）XML（Extensible Markup Language）标准通用标记语言（SGML）的子集。在电子计算机中，标记指计算机所能理解的信息符号，通过此种标记，计算机之间可以处理包含各种信息的数据。它可以用来标记数据，定义数据类型，是一种允许用户对自己的标记语言进行定义的源语言。它提供统一的方法来描述和交换独立于应用程序或供应商的结构化数据，因而非常适合万维网传输、在Internet环境中可跨平台、可处理分布式结构信息。Web标准组成：结构化语言（XML)表现类语言（SVG)对象模型（DOM）脚本语言（ECMAScript）加入投行及上市公司和股权投资群微信13312191315十、数据传递与有权共享十、数据传递与有权共享IFC=ISO16739=工业基础类平台规范（2016）IFC（Industry Foundation Classes）作为一个实现BIM软件的有效工具，是由IAI组织（International Alliance for Interoperability，国际协同工作联盟）为建筑行业发布的建筑产品数据表达标准。利用IFC标准，可以实现建筑工程项目各个参与方之间的信息交流与共享，实现不同应用软件系统之间的数据交换。同时，由于IFC标准能对建筑工程中各方面的数据集成到一个完整统一的信息模型中，也有助于实现信息的综合利用。IFC是一个计算机可以处理的建筑数据表示和交换标准，其目标是提供一个不依赖于任何具体系统的，适合于描述贯穿整个建筑生命期内产品数据的中性机制，可以有效地支持建筑行业各个应用系统之间的数据交换和建筑生命期内的数据管理。在IFC标准出现之前，建筑行业不同领域应用系统之间的数据交换是杂乱无章的，每个系统为了能够和其他系统交换数据，都需要开发专门的数据转换接口，以支持不同的数据格式，系统的升级和维护工作量非常大。而IFC提供了一个统一的共享建筑信息模型，每个软件只要有一个标准的数据接口输入和输出信息，就能够和其他软件交换数据，从而大大降低了系统的升级和维护成本。加入投行及上市公司和股权投资群微信13312191315十、数据传递与有权共享十、数据传递与有权共享 IFC标准架构资源数据支持共享模型元素和专业模型元素的基础信息描述核心元素主要定义各类模型元素的抽象父类型，包含核心、控制扩展、产品扩展、过程扩展共四个模块共享模型元素表达模型的共享信息，用于不同应用领域之间的信息交互专业模型元素专业特有的模型元素和专业信息，以及所引用的相关共享模型元素（扩展和深化）。IFC模型分为四个功能层次：资源层(Resource Layer)核心层(Core Layer)共享层(Interoperability Layer)领域层(Domain Layer)每层包含若干模块，模块由模型元素组成。把EXPRESS语言描述的概念模型用于模型数据纯正文编码交换，适合于计算机网络数据的传输，其任意EXPRESS语法都能映射到交换文件结构的语法中去。加入投行及上市公司和股权投资群微信13312191315十、数据传递与有权共享十、数据传递与有权共享建筑控制领域暖通空调领域结构构件领域建筑领域消防领域电气领域结构分析领域施工管理领域共享建筑服务元素共享组件元素共享建筑元素共享管理元素共享物业元素日期时间资源材料资源外部引用资源几何约束资源几何模型资源几何资源角色资源剖面资源属性资源工程量资源拓扑资源工具资源度量资源外观表达表达定义资源表达组织资源表现资源约束资源审核资源结构荷载资源成本资源控制扩展产品扩展过程扩展核心领域层共享层核心层资源层建筑行业IFC模型结构示意图（层间引用时遵守“重力”原则）加入投行及上市公司和股权投资群微信13312191315十、数据传递与有权共享十、数据传递与有权共享铁路行业IFC模型结构示意图（层间引用时遵守“重力”原则）加入投行及上市公司和股权投资群微信13312191315资源数据几何材料时刻岗位成本荷载度量表达其它IFC模型类型实体数量集规则属性集函数十一、信息集成与模型扩展十一、信息集成与模型扩展子模型甲模型模型资源数据共享元素专业元素新子模型新模型新模型元素种类实体扩展元素数据属性扩展扩展子模型乙加入投行及上市公司和股权投资群微信13312191315十二、模型精细度LOD十二、模型精细度LOD等级等级描述描述应用应用LOD100模型单元在模型中以符号或其他通用的图形方式展示，与模型关联的信息可以从其他模型单元继承或衍生出来。该阶段等同于概念设计，该阶段模型通常为表现建筑整体类型分析之建筑体量，包括体积、建筑朝向、每平方造价等。LOD200模型单元在模型内以一个通用系统或者对象的方式进行表达，大概包含数量、尺寸、形状、位置和方向等基本信息。同时该模型单元还可以附加一些非几何信息。该阶段等同于方案设计或扩初设计，该阶段模型为普遍性系统，包括初步数量、大小、形状、位置以及方向。LOD200模型通常用于系统性分析以及一般性表现目的。LOD300模型单元在模型内以一个具备明确信息的系统或者对象的方式进行表达，包含详细数量、尺寸、形状、位置和方向等基本信息。同时该模型单元还可以附加一些非几何信息。该阶段等同于施工图设计或深化施工图设计层次。该模型可很好地用于成本预算以及施工协调，包括碰撞检查、施工进度计划以及可视化。LOD300模型应当包含业主在BIM提交标准中规定的构件属性和参数等信息。LOD400模型单元在模型内以一个具备明确信息的系统或者对象的方式进行表达，包含详细数量、尺寸、形状、位置和方向等基本信息，以及与其他单元之间的连接方式和接口，还包括深化设计、预制、总装、现场安装信息。同时该模型单元还可以附加一些非几何信息。该阶段模型被认为可以用于模型单元的加工和安装。此模型更多地被专门的承包商和制造商用于加工和制造项目的构件包括水电暖系统。LOD500模型单元在模型内是一个与现场完全一致（得到竣工验收审核）的系统或对象，包含详细数量、尺寸、形状、位置和方向等基本信息。同时该模型单元还可以附加一些非几何信息。最终阶段的模型表现为项目竣工的情形。模型将作为中心数据库整合到建筑运营和维护系统中去。LOD500模型将包含业主BIM提交说明里制定的完整的构件参数和属性。加入投行及上市公司和股权投资群微信13312191315十三、BIM技术标准十三、BIM技术标准建筑信息模型应用统一标准建筑信息模型施工应用标准建筑工程设计信息模型分类和编码标准建筑工程信息模型存储混凝土结构设计P-BIM软件功能与信息交换标准铁路工程实体EBS分解指南铁路工程信息模型分类与编码标准铁路工程信息模型数据存储标准铁路BIM族库划分及模型交付精度标准行业基础标准专业通用标准专业专用标准1公路工程实体结构分类与编码标准公路工程实体结构分类与编码标准2公路工程任务分解与排序标准公路工程任务分解与排序标准3公路工程信息模型存储标准公路工程信息模型存储标准4公路工程公路工程BIM数据交换标准数据交换标准5公路工程公路工程BIM施工应用标准施工应用标准6公路工程公路工程BIM设计交付标准设计交付标准7公路工程公路工程BIM收费标准收费标准同豪的目标加入投行及上市公司和股权投资群微信13312191315十三、BIM技术标准十三、BIM技术标准加入投行及上市公司和股权投资群微信13312191315十三、BIM技术标准十三、BIM技术标准属性列表实例序号序号属性名称属性名称物理意义（解释）物理意义（解释）数据类型数据类型长度长度必填必填1DBItemGuidDataBase记录唯一IDstring642mGuid对象唯一IDstring643InstanceID项目ID（ProjectID）long84name项目名称string2555Description项目描述信息string2556Consigner项目委托单位string2557ProjectAddress工程地址string2558EndingDate竣工时间dateTime169RoadClass公路等级int410ClimateZone气候分区int411Location经纬度double21612Stage项目阶段(1-规划 2-方案 3-初步 4-技设 5-施工图 6-变更 7-竣工图)int413StartingDate开工时间dateTime1614SpanNumber桥跨数int4加入投行及上市公司和股权投资群微信13312191315十三、BIM技术标准十三、BIM技术标准输出/共享（子）模型（数据）标准（含数据库系统图及属性列表）输出信息模型输出信息模型模型元素模型元素共享模型共享模型共享资源几何元素材料元素截面元素钢筋元素领域模型领域模型共享资源几何元素材料元素截面元素钢筋元素领域资源荷载元素内力元素设计元素共享模型领域模型0输出模型与元素实例加入投行及上市公司和股权投资群微信13312191315十四、公路工程设计流程十四、公路工程设计流程 综合考虑工程专业、工程机构（部门）、职能与功能、流程、结构分解等因素，兼顾软件编制的方便性要求，以信息强相关和弱相关为依据，将公路工程设计阶段内所有工作进行分解。公 路 工 程 设 计 类 BIM 软 件 系 统 架 构0102030405060708091001地形测绘软件010201030104010501060107010801090110020201地质勘探软件020302040205020602070208020902100303010302设计共享平台030403050306030703080309031004040104020403路线设计软件040504060407040804090410050501050205030504路基路面设计软件050605070508050905100606010602060306040605交通安全设计软件060706080609061007070107020703070407050706桥梁设计软件070807090710080801080208030804080508070807隧道设计软件080908100909010902090309040905090709070908涵洞设计软件091010100110021003100410051007100710081009造价编制软件加入投行及上市公司和股权投资群微信13312191315十四、公路工程设计流程十四、公路工程设计流程公路工程设计类公路工程设计类BIM软件架构软件架构0102030405060708091001地形GIS平台0102010301040105010601070108010901100202013D地质平台（初勘）020302040205020602070208020902100303010302设计共享平台030403050306030703080309031004040104020403路线设计软件040504060407040804090410050501050205030504路基路面设计软件050605070508050905100606010602060306040605交通安全设计软件060706080609061007070107020703070407050706桥梁设计软件070807090710080801080208030804080508070807隧道设计软件080908100909010902090309040905090709070908涵洞设计软件091010100110021003100410051007100710081009造价编制软件共享路基路面子模型路基路线设计条件涵洞路线设计条件传递碰撞检查报告分享地质子模型桥梁路线设计条件隧道路线设计条件共享路线子模型共享桥梁子模型共享隧道子模型共享隧道子模型共享涵洞子模型共享桥梁子模型共享交安子模型共享路基路面子模型共享涵洞子模型注:1 初设总模型 共享到施工图设计阶段中;2 阶段模型成果在03号软件(总装设计软件)中，该软件属于产业链级共享平台;3 概算在10号软件(造价编制软件)中 4 路基路线设计条件包括路基稳定性、填挖方量、最小路基高度要求等 5 桥梁路线设计条件包括桥位或斜角角度调整、桥渡选线、通航净高、高程限值等 6 隧道路线设计条件包括隧道偏压情况、地质选隧位等 7 涵洞路线设计条件包括高程限值等路线子模型共享交安子模型初步设计专业间数据流工可路线模型加入投行及上市公司和股权投资群微信13312191315十四、公路工程设计流程十四、公路工程设计流程公路工程设计类公路工程设计类BIM软件架构软件架构0102030405060708091001地形GIS平台0102010301040105010601070108010901100202013D地质平台（详勘）020302040205020602070208020902100303010302设计共享平台030403050306030703080309031004040104020403路线设计软件040504060407040804090410050501050205030504路基路面设计软件050605070508050905100606010602060306040605交通安全设计软件060706080609061007070107020703070407050706桥梁设计软件070807090710080801080208030804080508070807隧道设计软件080908100909010902090309040905090709070908涵洞设计软件091010100110021003100410051007100710081009造价编制软件共享路基路面子模型传递碰撞检查报告分享地质子模型共享路线子模型共享桥梁子模型共享隧道子模型共享隧道子模型共享涵洞子模型共享桥梁子模型共享交安子模型共享路基路面子模型共享涵洞子模型注:1 设计总模型 共享到 施工阶段中;2 阶段模型成果在03号软件(总装设计软件)中，该软件属于产业链级共享平台;3 预算在10号软件(造价编制软件)中 路线子模型共享交安子模型施工图设计专业间数据流初设路线模型加入投行及上市公司和股权投资群微信13312191315十五、工程结构分解系统EBS十五、工程结构分解系统EBS 采用系统分析方法，按照专业系统，将工程对象系统分解成相互独立、相互联系的工程项目单元，并编码，作为工程管理的对象，满足工程建设管理的需求。实体结构参数化、信息化之需，走BIM技术之路之需！铁路工程实体结构分解指南（2015）构件编码（层次码）+材料编码+专业名称工点编码+EBS编码项目编码+专业编码+工点序号加入投行及上市公司和股权投资群微信13312191315十六、任务分解结构（WBS）的演变与预测十六、任务分解结构（WBS）的演变与预测WBS（Work Breakdown Structure）工作分解结构以可交付成果为导向对项目要素进行分组，归纳和定义项目的整个工作范围（树），每下降一层代表对项目工作的更详细定义。工作包(work package)WBS的最底层元素、最小“可交付成果”。WBS系统最小可交付成果是相对的，需要标准化！软件功能满足数据导入、专业设计、专业检查、数据交付软件内容创建、使用和管理目标模型加入投行及上市公司和股权投资群微信13312191315十六、任务分解结构（WBS）的演变与预测十六、任务分解结构（WBS）的演变与预测BIM软件数目成员数可能最大值行业精细化（时间）成长期发展期成熟期BIM软件数目成员数理想最小值行业智能化（时间）成长期发展期成熟期加入投行及上市公司和股权投资群微信13312191315十七、公路工程BIM软件系统架构十七、公路工程BIM软件系统架构业主规划勘察设计施工合约施工管理政府监管运维管理加入投行及上市公司和股权投资群微信13312191315十八、同豪BIM研发与应用十八、同豪BIM研发与应用加入投行及上市公司和股权投资群微信13312191315十八、同豪BIM研发与应用十八、同豪BIM研发与应用加入投行及上市公司和股权投资群微信13312191315十八、同豪BIM研发与应用十八、同豪BIM研发与应用加入投行及上市公司和股权投资群微信13312191315十八、同豪BIM研发与应用十八、同豪BIM研发与应用寺瓦路综合管廊项目南四湖特大桥施工阶段BIM应用项目公路工程正向设计BIM系统研发复兴大桥运营检控项目主塔钢结构模型 BIMLOD=400主塔钢结构模型 BIMLOD=400主塔拉索钢锚梁模型 BIMLOD=400主塔拉索钢锚梁模型 BIMLOD=400主塔内分层布置钢锚梁模型 BIMLOD=400主塔内分层布置钢锚梁模型 BIMLOD=400加入投行及上市公司和股权投资群微信13312191315倾斜摄影测量技术推动GIS模型的创建！倾斜摄影测量技术推动GIS模型的创建！二、现阶段BIM应用成果二、现阶段BIM应用成果十八、同豪BIM研发与应用十八、同豪BIM研发与应用加入投行及上市公司和股权投资群微信13312191315十九、同豪BIM蓝图十九、同豪BIM蓝图信息标准信息共享信息加工大数据分析人工智能应用点（共133项）产业链级规划阶段勘察设计施工管养（运维）加入投行及上市公司和股权投资群微信13312191315二十、BIM技术发展与人工智能二十、BIM技术发展与人工智能设计阶段设计阶段（31%）+施工阶段（43%）BIM模型BIM模型+模型构件库+知识库 BIM模型轻量化单个BIM软件BIM软件集成单机云平台+客户终端+APPBIM技术应用阶段BIM技术深度应用软件系统应用硬件系统应用BIM+技术BIM+管理信息系统(OA)BIM+VR BIM+AR BIM+AIBIM+互联网 BIM+物联网BIM+3D扫描仪BIM+GIS BIM+移动端BIM+云平台BIM+大数据分析纯BIM技术BIM技术基础研究“信息孤岛”软件互通（BIM共享平台）智能互通人工智能新途径：专家经验+局域搜索加入投行及上市公司和股权投资群微信13312191315二十、BIM技术发展与人工智能二十、BIM技术发展与人工智能（1）从软件技术方面来讲，要求其以信息模型为软件间共享单元以信息模型为软件间共享单元，并且对于三维模型，能够虚拟可视，并智能联动。（2）从领域专业技术方面来讲，要求其以信息模型为单元，梳理专业任务，并使之标准化及智能化标准化及智能化，建立数学模型数学模型。（3）从网络技术方面来讲，要求其依托网络，实现多机系统、多专业软件、多阶段软件、多领域软件间之系统集成，实现“神经网络化神经网络化”。加入投行及上市公司和股权投资群微信13312191315二十一、结束语二十一、结束语加入投行及上市公司和股权投资群微信13312191315二十一、结束语二十一、结束语加入投行及上市公司和股权投资群微信13312191315感谢您感谢您 上 海 同 豪 土 木 工 程 咨 询 有 限 公 司
