面对面和背靠背角接触轴承轴承的区别

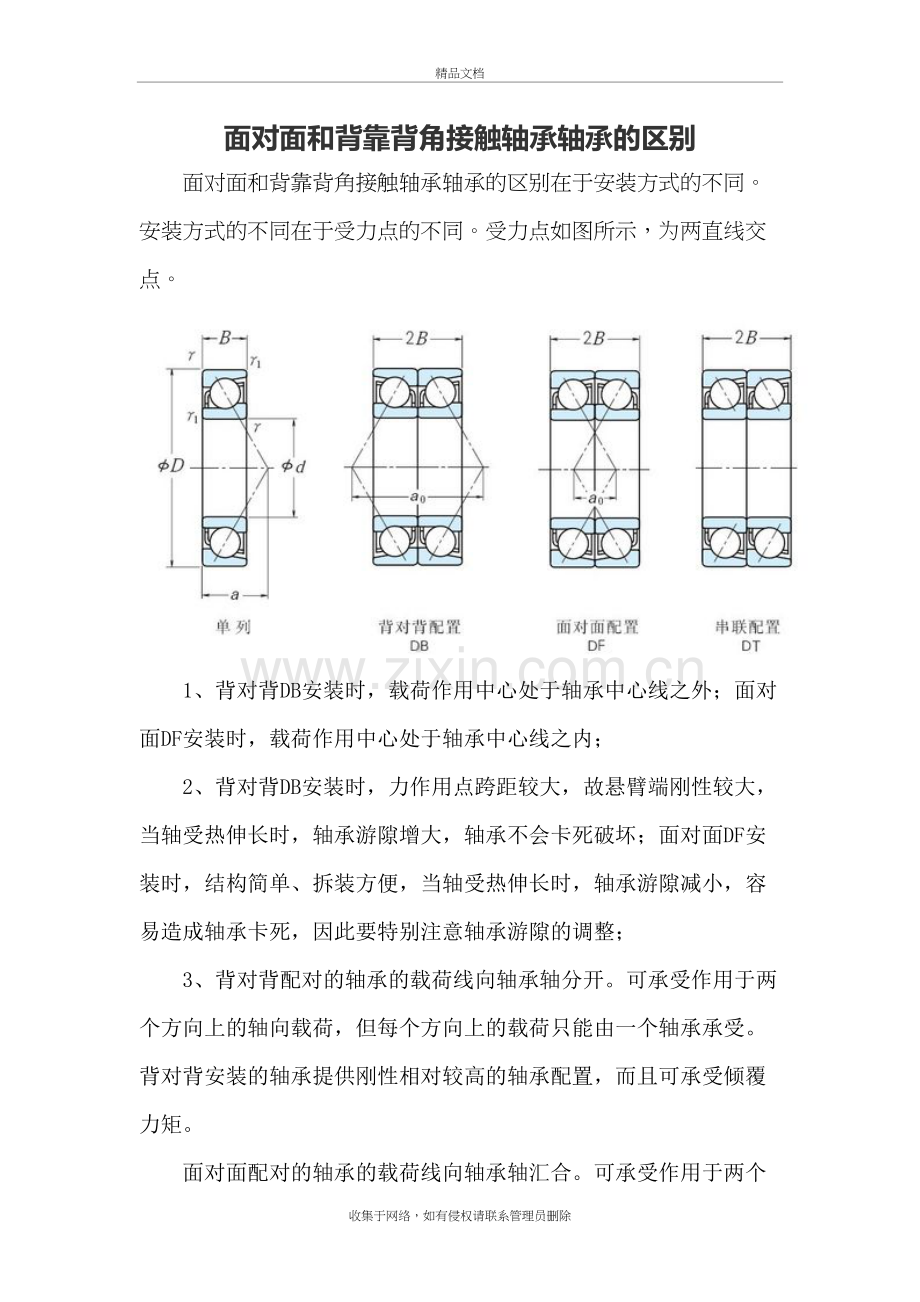

面对面和背靠背角接触轴承轴承的区别在于安装方式的不同。安装方式的不同在于受力点的不同。受力点如图所示，为两直线交点。

1、背对背DB安装时，载荷作用中心处于轴承中心线之外；面对面DF安装时，载荷作用中心处于轴承中心线之内；
2、背对背DB安装时，力作用点跨距较大，故悬臂端刚性较大，当轴受热伸长时，轴承游隙增大，轴承不会卡死破坏；面对面DF安装时，结构简单、拆装方便，当轴受热伸长时，轴承游隙减小，容易造成轴承卡死，因此要特别注意轴承游隙的调整；
3、背对背配对的轴承的载荷线向轴承轴分开。可承受作用于两个方向上的轴向载荷，但每个方向上的载荷只能由一个轴承承受。背对背安装的轴承提供刚性相对较高的轴承配置，而且可承受倾覆力矩。
面对面配对的轴承的载荷线向轴承轴汇合。可承受作用于两个方向上的轴向载荷，但每个方向上的载荷只能由一个轴承承受。这种配置不如背对背配对的刚性高，而且不太适合承受倾覆力矩。这种配置的刚性和承受倾覆力矩的能力不如DB配置形式，轴承可承受双向轴向载荷；
扩展资料：
串联配置，后置代号为DT（如70000/DT），串联配置时，载荷线平行，径向和轴向载荷由轴承均匀分担。但是，轴承组只能承受作用于一个方向上的轴向载荷。
如果轴向载荷作用于相反方向，或如果有复合载荷，就必须增加一个相对串联配对轴承调节的第三个轴承。这种配置也可在同一支承处串联三个或多个轴承，但只能承受单方向的轴向载荷。
通常，为了平衡和限制轴的轴向位移，另一支承处需安装能承受另一方向轴向载荷的轴承。
背靠背安装承受的荷载和承载力矩最大，轴向定位最好；面对面有一定的轴向游隙，荷载小，基本不使用。

目前使用最多的就是背靠背安装。
面对面安装根据根据理论力学的方式可以计算径向载荷与轴向载荷。
在根据轴有向哪边窜动趋势 判断哪个“放松”“压紧”。
“放松端"的轴向力仅为其本身派生力。
“压紧端"的的轴向力则为除去本身派生力的轴向力外其余各轴向力的代数和。
