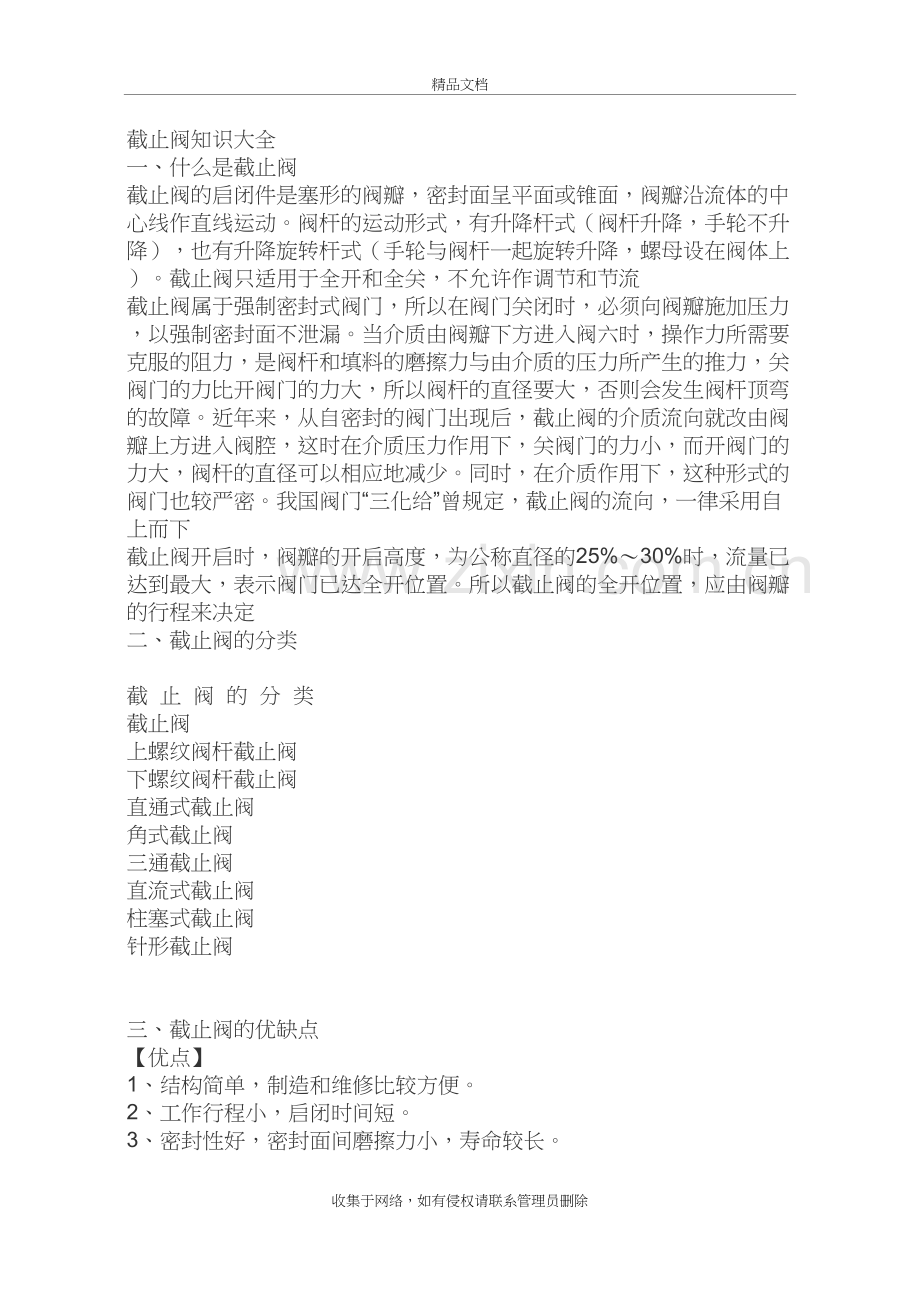

截止阀知识大全精品文档截止阀知识大全一、什么是截止阀 截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下截止阀开启时，阀瓣的开启高度，为公称直径的25%30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定二、截止阀的分类 截止阀的分类截止阀上螺纹阀杆截止阀下螺纹阀杆截止阀直通式截止阀角式截止阀三通截止阀直流式截止阀柱塞式截止阀针形截止阀三、截止阀的优缺点 【优点】1、结构简单，制造和维修比较方便。 2、工作行程小，启闭时间短。 3、密封性好，密封面间磨擦力小，寿命较长。 【缺点】1、流体阻力大，开启和关闭时所需力较大。 2、不适用于带颗粒、粘度较大、易结焦的介质。 3、调节性能较差。 四、截止阀的安装与维护应注意以下事项： 1、手轮、手柄操作的截止阀可安装在管道的任何位置上。 2、手轮、手柄及伟动机构，不允许作起吊用。 3、介质的流向应与阀体所示箭头方向一致。五、截止阀的主要标准 GB12233-89 通用阀门 铁质截止阀与升降式止回阀 GB12235-89 通用阀门法兰连接钢制截止阀与升降止回阀 JB/T53174-94 截止阀 产品质量分等 JB/T53165-92 高压平衡截止阀 GB/T587-93 船用法兰青铜截止阀 GB/T590-93 船用法兰铸铁截止阀 GB8464-87 内螺纹连接闸阀、截止阀、球阀、止回阀、基本尺寸、铁制截止阀 GB8465.2-87 内螺纹连接闸阀、截止阀、球阀、止回阀基本尺寸 铁制截止阀 收集于网络，如有侵权请联系管理员删除
