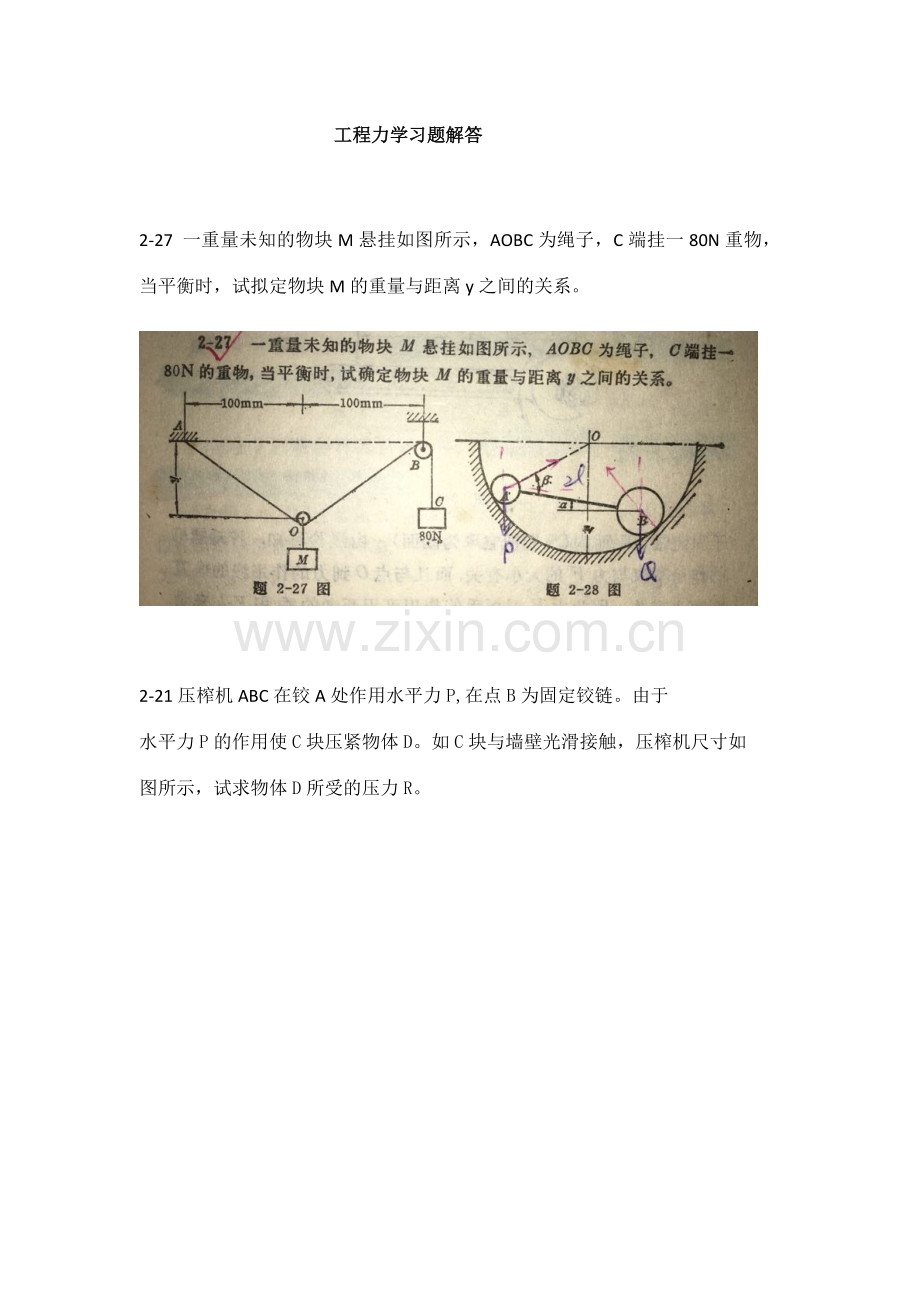

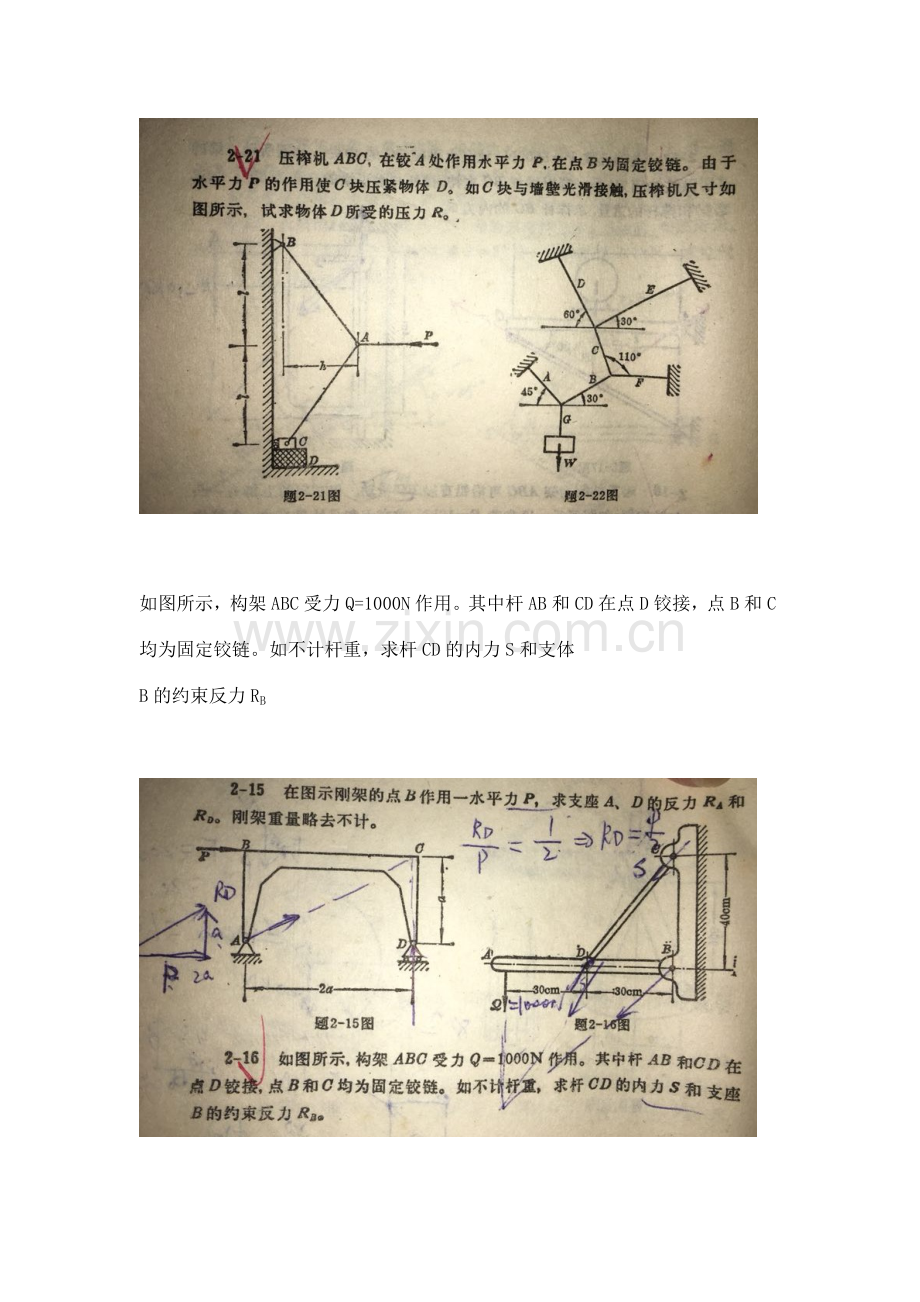

1、 工程力学习题解答2-27 一重量未知的物块M悬挂如图所示,AOBC为绳子,C端挂一80N重物,当平衡时,试拟定物块M的重量与距离y之间的关系。2-21压榨机ABC在铰A处作用水平力P,在点B为固定铰链。由于水平力P的作用使C块压紧物体D。如C块与墙壁光滑接触,压榨机尺寸如图所示,试求物体D所受的压力R。如图所示,构架ABC受力Q=1000N作用。其中杆AB和CD在点D铰接,点B和C均为固定铰链。如不计杆重,求杆CD的内力S和支体B的约束反力RB 2-17电动机重P=5000N,放在水平梁AC的中央,如图所示。梁的A端以铰链固定,另一端以撑杆BC支持,撑杆与水平梁的交角为30。如忽略梁和撑杆的
2、重量,求撑杆BC的内力S。2-18起重机的构架ABC可沿铅直轴BC滑动,但在轴的上部有一凸缘可支持构架,如图所示。设载荷P=10kN,求在B和C处的反力。忽略构架重量和摩擦。2-9物体重P=20kN,用绳子挂在支架的滑轮B上,绳子的另一端接在铰车D上,如图所示。转动铰车,物体便能升起。设滑轮的大小及其中的摩擦略去不计,A、B、C三处均为铰链连接。当物体处在平衡状态时,试求拉杆AB和支杆CD所受的力。2-24铰接四连杆机构CABD的CD边固定。在铰链A上作用一力Q,BAQ=45。 在铰链B上作用一力R,ABR=30。,这样使四边形CABD处在平衡。如已知 CAQ=90。,ABR=60。,求力Q与
3、R的关系。杆重略去不计。2-25如图所示,三个相根的钢管各重P,放在悬臂的槽内。设下面两根钢管中心的连线恰好与上面的钢管相切,试分别就a=90。、60。和30。三种情形求槽底点A所受的压力N。3-5 作用在悬臂梁上的载荷如图所示,试求该载荷对点A的力矩。3-12图示一曲棒,其上作用两个力偶,试求其合力偶。若令此合力偶的两力分别作用在A.B两点,问这两力的方向应当如何选取,能使力的大小为最小。设棒的直径大小忽赂不计。3-13图示为减速箱,在外伸的两轴上分别作用着一个力偶,它们的力偶矩m1为2023Nm, m2为1000Nm。减速箱用两个相距400mm的螺钉A和B固定在地面上。试求螺钉A和B的约束
4、反力。3-9 四块相同的均质板,各重Q,长2b。叠放如图。在板I右端点A挂着重物P,其重P=2Q。欲使各板都平衡,求每块板可伸出的最大距离。3-14铰接四连杆机构OABO1,在图示位置平衡已知:OA=40cm,O1B=60cm.作用在OA上的力偶的力偶矩m1=1Nm。试求力偶矩m2的大小和杆AB所受的力S。各杆的重最不计。3-15在刚性联动的镗床上同时加工一工件的六个孔,每孔直径d=148mm,六个孔均匀分布在直径D=366mm的圆周上。每把刀的切削力F1=F2=F3=F4=P5=F6=6kN。假定六把刀头安装方位配置如图所示,试分析当每把刀绕各自的转动中心(即孔心)转动时工件所受的力。4-3
5、2梯子的两部分AB和AC在点A铰接,又在D、E两点用水平绳连接,如图所示。梯子放在光滑的水平面上,其一边作用有铅直力p,尺寸如图所示。如不计梯重,求绳的拉力S。4-34如图所示,组合梁由AC和DC两段铰接构成,起重机放在梁上。已知起重机重Q=50kN,重心在铅直线EC上,起重载荷P=10kN.如不计梁重,求支座A、B和D三处的约束反力。,4-35由AC和CD构成的组合梁通过铰链C连接。它的支承和受力如图所示。已知均布载荷强度q=10kN/m,力偶矩m=40kNm,不计梁重。求支座A、B、D的约束反力和铰链C处所受的力。4-38如图所示,在齿条送料机构中,杠杆AB=500mm,AC=100mm齿
6、条受到水平阻力Q的作用。已知Q=5000N,各零件自重不计。试求移动齿条时在点B的作用力P是多少?4-40如图所示,轧碎机的活动颚板AB长60cm,设机构工作时石块施于板的合力作用在离点A 40cm处,其垂直分力P=1000N。又杆BC、CD的长各为60cm,OE长10cm。略去各杆的重量,试根据平衡条件计算在图示位置时电机作用力矩M的大小。图中尺寸为cm。4-44如图所示,无底的圆柱形形空简放在光滑的固定面上,内放两个重球。设每个球重为P,半径为r,圆筒的半径为R。若不计各接触面的摩擦,不计圆筒厚度,求圆筒不致倾倒的最小重量Qmin4-45构架ABC由三杆AB,AC和DF组成,如图所示。杆D
7、F上的销子E可在杆AC的槽内滑动。求在水平杆DF的一端作用铅直力P时,杆AB上的点A、D和B所受的力。4-46如图所示,用三根杆连接成一构架,各连接点均为铰链,各接触表面均为光滑表面。图中尺寸单位为m。求铰链D受的力。4-47物体Q重1200N,由三杆AB、BC和CE所组成的构架和滑轮E支持,如图所示。已知AD=DB=2m,CD=DE=1.5m,不计杆和滑轮重量。求支承A和B处的约束反力,以及杆BC的内力S。4-53桁架受力如图所示,已知P1=10kN,P2=P3=20KN。试求桁架4、5、7、10各杆的内力。2-4求图示阶梯状直杆横截面1-1、2-2和3-3上的轴力,并作轴力图。如横截面面积
8、A1=200mm2,A2=300mm2,A3=400mm2;求各横截面上的应力。2-9一根等直杆受力如图所示。已知杆的横截面面积A和材料的弹性模量E。试作轴力图,并求杆端点D的位移。2-8图示拉杆承受轴向拉力P=10kN,杆的横截面面积A=100mm2。如以表达斜截面与横截面的夹角,试求当=0。、30。、45。、60。、90。时各斜截面上的正应力和剪应力,并用图示出。2-15图示实心圆钢杆AB和AC在A点以铰相连接,在A点作用有铅锤向下的力P=35kN。已知AB杆和AC杆的直径分别为d1=12mm和d2=15mm,钢的弹性模量E=210GPa试求A点在铅垂方向的位移。2-17图示圆锥形杆受轴向
9、拉力作用,求此杆的伸长。2-24 一结构受力如图所示。各杆都由两个等边角钢组成。已知材料的许用应力=170Mpa试选择AC杆和CD杆的截面型号。2-28已知混凝土的容重r=22kN/m3,许用压应力=2MPao 试按强度条件拟定图示混凝土柱所需的横截面面积A1和A2如混凝土的弹性模量E=20GPa,求柱顶A的位移。2-29(1)刚性梁AB用两根钢杆AC、BD悬挂着;受力如图所示。已知钢杆AC和BD的直径分别为d1=25mm和d2=18mm,钢的许用应力=170MPa,弹性模量E=210GPa,试校核钢杆的强度;并计算钢杆的变形lAC lDB及A、B两点的竖直位移A.B(2)若荷载P=100kN
10、作用于A点处,求F点的竖直位移F。计算结果表白,F=A,事实上这是线性弹性体中普遍存在的关系,称为位移互等定理。2-31作图示等直杆的轴力图。2-32图示支架承受荷载p=10kN, 1、2、3各杆由同一材料制成,其横截面面积分别为A1=100mm2,A2=150mm2和A3=200mm2。试求各杆的轴力。2-33图示结构的三根杆件用同一种材料制成。已知三根杆的横截面面积分别为A1=200mm2,A2=300mm2,A3=400mm2,荷载P=40kN。试求各杆截面上的应力。4-40水平性横梁AB上部由杆1和杆2悬挂,下部由铰支座C支承,如图所示。由于制造误差,使杆1的长度做短了=1.5mm。已
11、知两杆材料和横截面面积均相同,且E1=E2=E=200GPa,A1=A2=A。试求装配后两杆的应力。3-23图示为一两端固定的钢圆轴,其直径d=60mm。该轴在截面C处受一矩为m = 3.8kNm 的外力偶作用。已知钢的剪变樸量G=80GPa试求截面C 两侧横截面上的最大剪应力和截面C 的扭转角。3-19图示等直圆杆,已知外力偶矩mA=2.99kNm, mB=7.20kNm,mC=4.21kNm,许用剪应力=70MPa,许可单位长度扭转角=1。/m,剪变模量G=80GPa。试拟定该轴的直径d3-20阶梯形圆杆,AE段为空心,外径D=140mm,内径d=100mm;BC段为实心,直径d=100m
12、m。外力偶矩mA=18kNm,mB=32kNm,mc=14kNm。已知:=80MPa,=1.2。/m,G=80GPa。试校核该轴的强度和刚度。3-22图示为一根两端固定的阶梯形圆轴,它在截面突变处受一矩为m的外力偶作用。若d1=2d2,求固定端的支反力偶矩mA和mB并作扭矩图。3-8实心圆轴的直径d=100mm,长l=1m,其两端所受外力偶的矩m=14kNm,材料的剪变模量G=80GPa。试求:(1)最大剪应力及两端截面间的相对扭转角;(2)图示截面上A、B、C三点处剪应力的数值及方向;(3)C点处的剪应变。3-9图示一等直圆杆,已知d=40mm,a=400mm,G=80GPa,DB=1。试求
13、:(1) 最大剪应力(2) 截面A相对截面C的扭转角3-15直径d=25mm的钢圆杆,受轴向拉力60kN作用时,在标距为200mm的长度内伸长了0.113mm。当它受一对矩为0.2kNm的外力偶作用而扭转时,在标距为200mm的长度内相对扭转了0.732。的角度。试求钢材的弹性常数E、G和。5-8在计算图示矩形截面梁a点处的弯曲剪应力时,其中的静矩S*z若取a点以上或a点以下部分的面积来计算,试问结果是否相同?为什么?5-14简支梁的荷载情况及尺寸如图所示。试求梁的下边沿的总伸长。5-15已知图示铸铁简支梁的lz1=645.6x106mm4,E=120GPa,许用拉应力t=30MPa,许用压应
14、力c=90MPa。试求:(1)许可荷载P;(2)在许可荷载作用下,梁下边沿的总伸长量。15-18矩形截面梁受荷载如图所示。试绘出图中所标明的1、2、3、4、5诸单元体上的应力。并写出各应力的计算式。5-25横截面如图所示的铸铁简支梁,跨长l=2m,在其中点受一集中荷载P=80kN作用。已知许用拉应力t=30MPa,许用压应力c=90MPa。试拟定截面尺寸值。5-34一矩形截面木梁,其截面尺寸及荷载如图,q=1.3kN/m。已知=10MPa,=2MPa。试校核梁的正应力强度和剪应力强度。5-37简支梁AB承受如图所示的均布荷载,其集度q=407kN/m(图a)。此梁横截面的形状及尺寸如图b所示。
