广铁（集团）公司红外线监测中心
搬迁方案
1. 概述
为了保证广铁（集团）公司红外线监测中心整个搬迁工作顺利进行，实现新旧红外线监测中心的无缝切换，按照搬迁工作的总体安排，结合现有红外线监测中心的实际情况以及新建红外线中心的设备配置和规划制定本红外线监测中心搬迁实施方案。
2. 搬迁任务
新旧中心切换实际是将集团公司402个方向的探测站数据（其中：康拓344个、哈科40个、广汉18个）通过音频专线话路及网络从旧车辆监测中心设备上迁移到新建监测中心设备进行数据显示、热轴报警以及接收和转发等功能。
3. 设计方案
3.1. 既有中心现状
目前既有广铁（集团）公司红外线监测中心共有红外线中心主机13台（其中：康拓11台、哈科1台、广汉1台）。现有中心结构如图1所示：

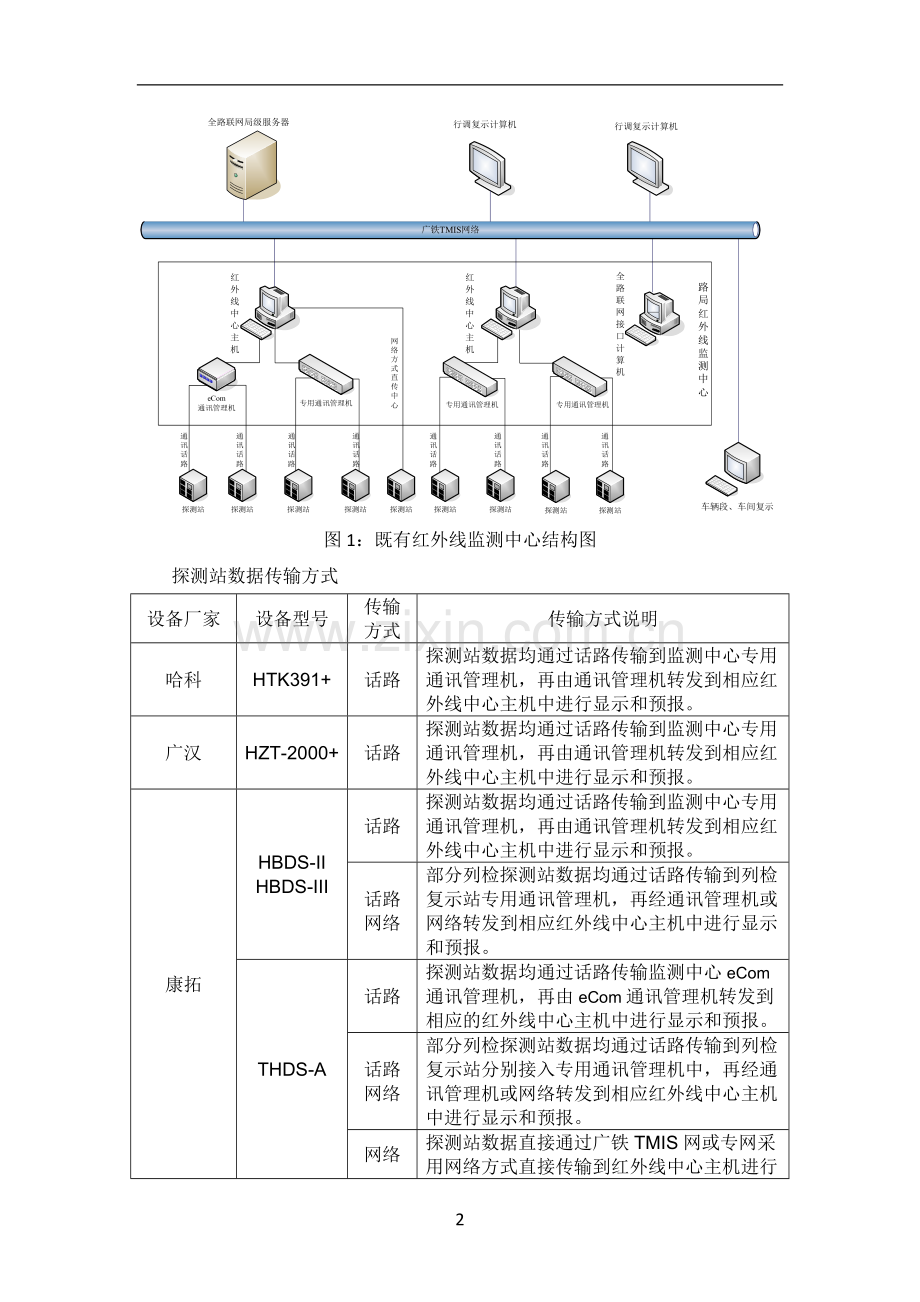

图1：既有红外线监测中心结构图
探测站数据传输方式
设备厂家
设备型号
传输方式
传输方式说明
哈科
HTK391+
话路
探测站数据均通过话路传输到监测中心专用通讯管理机，再由通讯管理机转发到相应红外线中心主机中进行显示和预报。
广汉
HZT-2000+
话路
探测站数据均通过话路传输到监测中心专用通讯管理机，再由通讯管理机转发到相应红外线中心主机中进行显示和预报。
康拓
HBDS-II
HBDS-III
话路
探测站数据均通过话路传输到监测中心专用通讯管理机，再由通讯管理机转发到相应红外线中心主机中进行显示和预报。
话路
网络
部分列检探测站数据均通过话路传输到列检复示站专用通讯管理机，再经通讯管理机或网络转发到相应红外线中心主机中进行显示和预报。
THDS-A
话路
探测站数据均通过话路传输监测中心eCom通讯管理机，再由eCom通讯管理机转发到相应的红外线中心主机中进行显示和预报。
话路
网络
部分列检探测站数据均通过话路传输到列检复示站分别接入专用通讯管理机中，再经通讯管理机或网络转发到相应红外线中心主机中进行显示和预报。
网络
探测站数据直接通过广铁TMIS网或专网采用网络方式直接传输到红外线中心主机进行显示和预报。

既有各厂家中心主机及相应设备情况分别如下表所示：
哈科、广汉中心主机与设备情况表
中心线别
中心主机数量 （台）
通讯管理机数量 （台）
通讯板数量（块）
设备话路数（条）
设备方向数（个）
局间互传话路数（条）
京九石长线（哈科）
1
2
12
22
40
1
粤海西环线（广汉）
1
1
5
16
18
0

13

北京康拓中心主机和设备情况表
中心主机线别
中心主机数量 （台）
智能通讯管理机
eCom通讯管理机
网络直传探测站方向数（个）
局间互传话路数（条）
话路数量总计（条）
探测站方向数总计（个）
管理机数量 （台）
智能通讯板数量（块）
话路数（条）
探测站方向数（个）
模块数量（个）
话路数（条）
探测站方向数（个）
长沙北京广线
1
2
11
11
21
5
5
10
9
1
17
40
长沙南京广线
1

12
12
25
6

12
31
京广广深线
1
3
22
22
39

4

22
43
沪昆线
1
1
7
7
14
11
11
23

2
20
37
渝怀焦柳线
1
1
7
7
13
7
7
10

1
15
23
焦柳线
1

6
6
12
8
8
16
4
1
15
32
三茂、岑茂、洛湛线
1
1
9
9
17
20
20
29

1
30
46
沪昆、湘桂线
1
2
11
11
19
1
1
5
4
1
13
28
广深三四线
1

10
10
12

10
12
广梅畲汕漳龙线
1

12
12
24

12
24
广珠衡柳线
1

28

28
总计
11
10
95
95
171
64
64
118
55
7
166
344
说明：现有广州中心eCom通讯管理机6台，台联猫按每1个算1块智能通讯板计算数量。
数据传输话路需要205条，其中探测站数据传输话路197条（康拓：160条，哈科：22条，广汉：16条），局间互传话路8条（康拓：7条，哈科：1条）。另外，与南宁局互传采用数字网络通道2条，与成都局有一条互传采用路办公网。
3.2. 新建中心
广铁新建红外线监测中心结构如图所示：

图2：新建红外线监测中心结构图
新建红外线监测中心主要设备情况表
设备名称
传输
方式
功能概括
设备位置
智能通讯管理机
串口
接收模拟话路上传的红外线数据，通过串口发送到红外线中心主机
5T机房
eCom智能通讯管理机
网络
接收模拟话路上传的红外线数据，再通过TMIS网将数据转发给THDS中心主机
5T机房
THDS中心主机
网络
串口
通过串口或网络接收管理机上传的红外线数据，再通过TMIS网转发到数据存储服务器和KVM刀片工作站
5T机房
数据存储服务器
网络
接收THDS中心主机转发过来数据，进行数据汇集存储、数据挖掘
5T机房
H3C核心交换机
网络
接收和转发数据
5T机房
5T值班室监控终端
网络
通过KVM接收THDS中心主机图像、键盘、鼠标信息。
5T值班室
THDS调度复示刀片主机
网络
接收THDS中心主机转发的红外线数据，完成数据显示、热轴报警等日常工作。并同时将红外线数据转发到THDS行调复示刀片主机、THDS联网接口计算机和站段复示站计算机。
信息技术所机房
THDS联网接口刀片主机
网络
接收THDS调度复示主机转发的全路联网数据，再通过网络将数据发送到THDS局级联网服务器
信息技术所机房
THDS行调复示刀片主机
网络
接收THDS调度复示主机转发的红外线热轴数据，配合行调值班员处理热轴报警
信息技术所机房
THDS车辆复示监控终端
网络
通过KVM接收THDS(含5T)复示刀片主机图像、键盘、鼠标信息。
调度大厅
THDS行调复示监控终端
网络
通过KVM接收行调复示刀片主机图像、键盘、鼠标信息。
调度大厅

新中心的数据传输流向与既有中心基本保持一致，探测站数据经模拟话路或数字通道上传到中心智能通讯管理机、eCom智能通讯管理机、交换机落地后经由串口或TMIS网接入THDS中心主机，由THDS中心主机向数据存储服务器进行数据转发并通过TMIS网转发到THDS调度复示刀片主机，再由THDS调度复示刀片主机通过网络KVM同步复示到各监控终端，同时通过TMIS网将全路联网数据转发给THDS接口计算机。红外线热轴数据转发到THDS行调复示刀片主机并复示到行调监控终端。如图3所示：

图3：集团新中心数据流向图
3.3. 新建中心主要硬件设置
3.3.1部署通讯管理机共计15台（其中哈科和广汉专用通讯管理机各1台）。3.3.2部署eCOMM通讯管理机13台。通讯板和通讯模块数量按照满配计算。
3.3.3部署中心主机为15台研华IPC-610H工控机及相关KVM。
3.3.4部署双机数据服务器4套及相关KVM。
3.3.5部署核心交换机2套。
4. 搬迁方案
4.1搬迁流程

4.2具体实施步骤
4.2.1搬迁前期准备
按照新建中心的硬件配置和数据传输结构的设计，需电务处、信息所以及厂家技术人员进行供电、网络、通道和THDS的硬件准备工作。
4.2.2软硬件安装（3月22日前）
4.2.2.1 智能通讯管理机和eCom通讯管理机
完成通讯管理机和eCom通讯管理机的硬件安装，并与相应的传输通道进行连接。
按照智能通讯管理机接入探测站以及与THDS中心主机的对应关系对智能通讯管理机进行相应的通信设置。
按照eCom通讯管理机接入探测站以及与THDS中心主机的对应关系对eCom通讯管理机进行相应的通信设置。
4.2.2.2 THDS中心主机
完成THDS中心主机硬件和操作系统的安装，确认主机运行正常。完成中心主机与智能通讯管理机或eCom通讯管理机的连接和设置。
完成相应厂家红外线中心软件的安装，并根据主机接入探测站以及数据流向情况完成主机的配置（包括：探测站属性设置、前置机设置、转发组设置以及跟踪设置等项内容）。
4.2.2.3数据存储服务器
完成数据存储服务器硬件、操作系统的安装，完成双机环境搭建和设置，确认数据通讯服务器运行正常。
根据接入探测站的情况和数据转发的需要完成数据通讯服务器中红外线数据接收处理转发软件的安装和配置。
4.2.2.4 THDS刀片复示主机
需信息技术所提供、确认THDS刀片复示主机硬件和操作系统的完成安装，主机和网络工作正常。
由相应厂家完成红外线中心软件的安装，并根据与THDS中心主机一对一对应关系进行探测站以及数据流向情况完成主机的配置（包括：探测站属性设置、前置机设置、转发组设置以及跟踪设置等项内容）。
4.2.2.5 THDS刀片接口计算机
需信息技术所提供、确认全路联网接口计算机（刀片服务器）硬件和操作系统的安装，确认全路联网接口计算机运行正常。
全路联网接口计算机安装相应的数据接收转发软件，并参考既有中心全路联网接口计算机进行配置。
4.2.2.6 THDS行调刀片复示主机
需信息技术所提供、确认行调刀片复示主机硬件和操作系统的完成安装，确认行调复示主机和网络正常。
由红外线厂家根据调度所完成新版行调复示软件的安装，并根据所复示探测站信息对行调复示软件进行软件配置。
新调度楼红外线监测中心所用刀片服务器

线路名称
类型
数量
来源
1
京广线
刀片服务器
3
新供
2
沪昆线
刀片服务器
2
新供
3
广深线
刀片服务器
1
新供
4
湘桂、洛湛线
刀片服务器
1
新供
5
渝怀线
刀片服务器
2
新供
6
三茂线
刀片服务器
1
新供
7
京九石长线
刀片服务器
1
新供
8
西环湛海线
刀片服务器
1
新供
9
漳龙畲汕线
刀片服务器
1
新供
10
广珠货线
刀片服务器
1
新供
11
衡柳线
刀片服务器
1
新供
12
TA主机
刀片服务器
1
新供
13
TP主机
刀片服务器
1
新供
14
TC主机
刀片服务器
2
新供
15
TF主机
刀片服务器
1
新供
16
全路联网接口主机
刀片服务器
1
新供
17
车号复示
刀片服务器
1
新供
18
货运监控
刀片服务器
1
新供
19
行调复示主机
刀片服务器
1
新供
注：刀片服务器的备机数量由信息技术所具体安排决定
4.2.2.7 5T值班室监控终端
完成5T值班室监控终端硬件的安装和KVM连接传输正常。
4.2.2.8 THDS车辆复示监控终端
确认THDS车辆复示监控终端硬件的安装和KVM连接传输正常。
4.2.2.9 THDS行调复示监控终端
确认THDS行调复示监控终端硬件的安装和KVM连接传输正常。
4.2.3静态调试（3月23日～31日）
按照集团新红外线中心数据流向图对各种设备进行调试，确认各数据通道处于可用状态。
建立模拟数据源，并由THDS中心主机接收并显示数据，查看数据解析显示是否正常，检查热轴声光报警和KVM操作正常。厂家与信息技术所一同检查THDS中心主机能否正常转发数据到数据存储服务器和各THDS刀片主机；各THDS刀片主机是否正常转发数据THDS全路联网接口主机、各行调复示刀片主机和站段复示主机；THDS全路联网接口主机接收数据能够正常转发THDS局级服务器。
4.2.4切换测试
在调度搬迁前一个月内通信专业提供的通道须具备条件，从新调度大楼的车辆5T机房内的服务器处能PING通到各个刀片服务器，从刀片服务器处能PING通到各个车辆段复示中心。通道和网络条件完全具备的情况下，正式切换前需要进行二次前期切换测试，排查可能出现的异常，为正式切换奠定基础。4月3日至4月8日通信传输专业开始将部分业务数据进行将数据切割至新调度楼进行测试，进行通道预切割。
切换测试流程如下：
（1）第一次准备工作（4月2日前）：确认音频通道红外线终端设备与通信部门端子一一对应，确认通讯管理机、THDS中心主机、数据存储服务器、THDS接口计算机软硬件运行正常，网络传输正常。第一次停机计划报部备案。
（2）第一次话路割接切换（4月3日）：由通信部门将既有中心全部话路按ONU划分逐一切换到新中心，红外线厂家打开新中心通讯管理机，确认所有通道是否能够正常连接并与相应探测站对应，存在异常记录下来。
（3）第一次切换数据查看（4月3日）：查看THDS中心主机能否收到相应探测站正确数据，检查数据流向是否存在问题。发现问题及时记录处理。
（4）第一次切换恢复（4月3日）：测试完成后通信部门把话路切换回既有中心，车辆检测所同红外线厂家一同确认既有中心恢复数据传输。
（5）话路核对和数据分析（4月4日～5日）：对切换的ONU和话路进行核对，与通信部门对错误话路及时进行校准整改；查看接收的数据，对异常数据及时进行修改。
（6）第二次准备工作（4月6日）：确认通讯管理机、THDS中心主机、数据存储服务器、THDS接口计算机软硬件运行正常，网络传输正常。第二次停机计划报部备案。
（7）第二次话路割接切换（4月7日）：
广州铁路（集团）公司红外线监测中心搬迁2013年4月测试计划
序号
线别
施工地点
施工项目
施工日期
施工时间
影响范围
具体工作内容
负责人
联系电话
1
京广线、沪昆线、湘桂洛湛线、焦柳渝怀线、京九石长线、西环湛海线、三茂线、广深线、广珠货线、衡柳线、漳龙畲汕线
通信机房、新调度楼车辆5T机房
新建红外线监测中心机房网络切换测试
2013年4月7日-2013年4月9日
8:30-16:30
停用既有红外线监测中心值班室的数据以及对调度台的数据转发，但不影响列车运行，只对轴温预报造成影响
1. 将红外线的话录线接通到新调度楼车辆5T机房
2. 车辆5T机房内检验话录的线路是否与探测站对应
3. 安排调度值班人员对新旧中心进行监测

将既有中心全部话路按ONU划分逐一切换到新中心，打开新中心通讯管理机，确认所有通道是否能够全部正常连接，THDS中心主机正常接收探测站数据。
（8）第二次切换数据查看（4月7日）：查看THDS中心主机能否收到相应探测站正确数据，检查数据流向是否存在问题。发现问题及时记录处理。
（9）第二次切换恢复（4月7日）：测试结束后通信部门把话路切换回既有中心，车辆检测所同红外线厂家一同确认既有中心恢复数据传输。
（10）第二次话路核对和数据分析（4月8日—4月9日）：对话路进行核对，与通信部门对异常话路进行微调校准；查看接收的数据，对异常数据及时进行整改。
4.2.5正式切换
正式切换的主要工作集中在数据通道切换上。在切换之前对5T机房新设备状态进行检查，确认各种设备工作正常。各个探测站切换安排见附件1。
实施步骤：
1. 车辆检测所的人员同红外线设备厂家一同到新调度楼5T机房对设备进行检查，确认；
2. 信息技术所的人员确认刀片服务器的正常运作；
3. 通信部门把探测站通道切换过来，数据传输到新调度楼5T机房。
切换原则如下：
（1）保持新调度楼5T机房设备和既有监测中心设备的运作，以保证无缝切换的施行。
（2）探测站通道切换以通信部门线路切换为基准进行集中式切换。
（3）切换过程中一旦出现故障或异常情况要将数据及时排查和处理，减少影响。
（4）切换过程中出现的故障或异常情况无法在既定时间内处理的，应及时通知通信部门把话录切换回旧红外线监测中心，并通知调度部门值班人员。

探测站主机切换方向数和音频话路对数表
序号
主机名
探测站方向数
话路对数
线别
1
京广北1机
33
19
京广线
9
网络
2
京广北2机
27
13
8
网络
3
京广南3机
25
14
4
网络
4
湘桂洛湛5机
24
14
湘桂洛湛线
2
网络
5
广深4机
24
17
广深线
6
沪昆6机
23
11
沪昆线
7
沪昆7机
25
13
8
焦柳8机
24
15
焦柳线
4
网络
9
焦柳渝怀线9机
29
15
焦柳渝怀线
10
三茂岑茂10机
31
23
三茂岑茂线
11
广梅汕11机
24
12
漳龙畲汕线
12
京九石长12机
40
23
京九石长线
13
粤海13机
18
16
西环湛海线
14
广珠货14机
15
网络
广珠货线
15
衡柳15机
13
网络
衡柳线

5. 搬迁收尾
