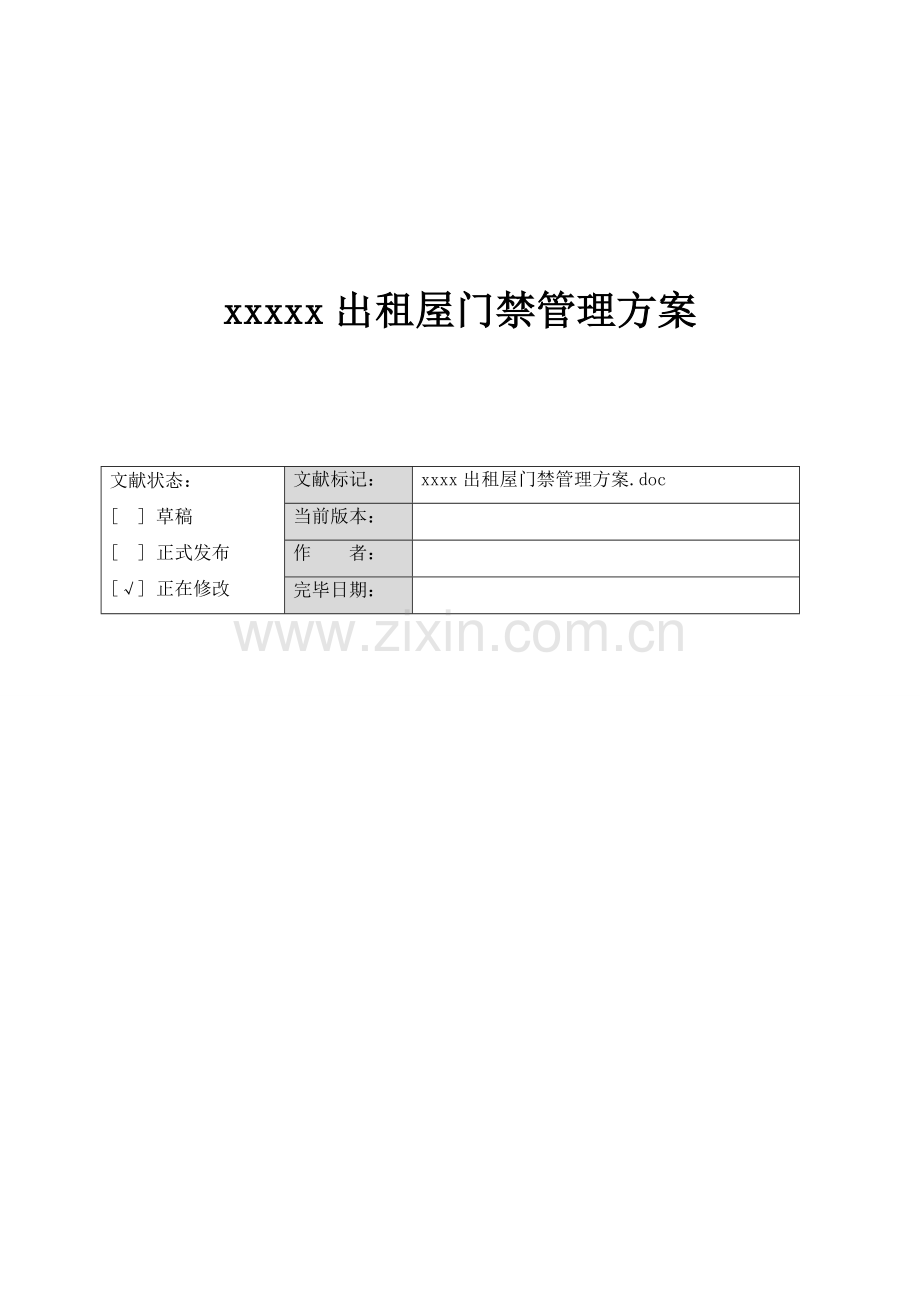

xxxxx出租屋门禁管理方案

文献状态：
[ ] 草稿
[ ] 正式发布
[√] 正在修改
文献标记：
xxxx出租屋门禁管理方案.doc
当前版本：

作 者：

完毕日期：

目 录
第1章 系统简介 2
1.1 背景 2
1.2 系统建设目的 2
1.3 系统标准和原则 2
第2章 方案介绍 3
2.1 系统简介 3
2.2 系统结构 3
第3章 系统功能及组成 7
3.1 系统功能 7
3.2 系统组成 8
第4章 硬件产品 24
4.1 门禁控制器 24
附件一 30

第1章 系统简介
1.1 背景
为满足公安信息化建设服务基层和实战的规定，创新出租屋和流动人员管理模式，加强社会治安综合治理水平，提高公安打防控能力，规定在xxxxx市城中村出租屋等场合推广建设具有门禁、视频监控和报警等功能的xxxxxx市出租屋视频门禁报警系统。具体内容参考《xxxxxx市出租屋视频门禁报警系统技术规范》（以下简称《规范》）。
1.2 系统建设目的
结合xxxxxx市电子防控工程二三类点的建设，规范xxxxxx市出租屋视频门禁报警系统建设，最大限度的整合运用相关信息资源，充足发挥系统安全技术防范的作用，维护xxxxxx市社会治安稳定，为xxxxxx市经济连续健康发展提供有力的安全保障。
xxxxxx市出租屋视频门禁报警系统应将门禁系统、视频监控系统和报警系统有机结合起来，实现报警联动，同时通过系统，对通过出租屋出入口的人员信息进行采集和后台比对，为公安机关侦查破案、打击防范、治安管理等提供技术支持。

1.3 系统标准和原则
xxxxxx市出租屋视频门禁报警系统采用开放式架构，选用标准化接口和协议，并具有良好的兼容性和可扩展性，遵守国家和行业有关标准与规范，符合公安部《关于开展城市报警与监控技术系统建设的意见》、《城市报警与监控系统建设技术指南》、《城市报警与监控系统建设“3111”试点工程实行方案》、广东省公安厅《广东省社会治安视频监控系统建设指引》、《广东省社会治安视频监控系统数据传输技术规范》。

第2章 方案介绍
2.1 系统简介
深圳是一个经济发达、科技先进、人口众多的现代化城市，90%以上人口都是外来人口，而这部分人口具有流动性大、居住位置分散、文化素质和生活水平各不相同、管理难度高等特点。因此，采用普通的管理手段非常困难，需要投入大量的治安人员进行24小时巡逻，管理成本非常高 ，不仅费时费力，并且由于存在管理盲区而导致入室盗窃、抢劫等恶性刑事案件频发，租住人员的人身和财产安全得不到保障。
为了给租住人员营造一个安全的居住环境，同时又能节约管理成本、提高管理效率和消除管理盲区，本方案专门设计采用了最稳定可靠、最安全的UISYS门禁管理系统。
UISYS门禁管理系统采用分布式应用、集中式管理的模式，具有系统架构灵活、安全性能高、性价比高、系统功能强大、操作简便、图形化管理、可扩展性好等特点。系统同时还采用硬件设备+服务器平台软件+管理工作站三级结构和TCP/IP网络通讯方式，实现了多服务器多工作站并存和跨区域管理，满足了xxxxxx市相关部门对出租屋和租住人员进行分布式应用、集中式管理的规定，从而达成人性化、科学化管理的目的。

2.2 系统结构
系统采用“硬件设备+服务器平台软件+工作站”的管理模式,各个管理办公室可根据管理职能配置设备工作站、街道办工作站、租赁办工作站、业主工作站、手机工作站、监控工作站、巡更工作站、联动工作站。
2.2.1 整体结构

2.2.2 门禁系统结构

2.2.2.1 出租屋门禁系统结构

2.2.3 平台软件结构图

2.2.4 工作站模块图

第3章 系统功能及组成
3.1 系统功能
UISYS门禁管理系统采用TCP/IP网络通讯方式、多服务器工作站并存、多种告警方式、图形化管理方式、多种联动方式、多种报表查询等设计，实现了直观、方便、快捷的管理规定。
TCP/IP通讯方式保证前端设备与系统管理平台之间的通讯不受地区和距离的限制，满足了出租屋前端应用分散，管理集中的规定。
多工作站并存是UISYS系统特有的管理方式，是将不同的功能进行模块化管理。管理部门可根据管理职能和管理权限在相应的工作站内进行管理操作，避免了多个管理部门在同一界面交叉操作的情况，减少管理人员误操作和违规操作带来的影响，增强了系统的安全性和可靠性。
方案中为考虑到出租屋的安全性和对进出辨认凭证的有效管理，并根据出租屋的实际特点以及身份证、居住证的唯一性和不会被转借等特点，设计采用了双向刷卡进出管理方式和采用身份证或居住证作为租住人员进出的开门凭证。为避免老人和小孩无身份证或居住证等情况，系统还采用IC卡作为老人和小孩的进出专有凭证，以实现人性化管理。
系统还设计了联动功能，当出租屋发生告警事件或进出刷卡时，系统会联动电子地图、警号、摄像机等进行声光报警和视频录像，并实时显示告警信息或刷卡记录，将抓拍图像和信息绑定保存，以备查用。
系统针对出租屋业主专门设计了业主工作站和手机工作站。业主通过业主工作站或手机工作站，可对自己出租屋内租住人员进出权限进行许可和严禁操作，有效控制了租期续签和恶意欠租等现象。通过工作站，业主还可以查询出租屋的进出刷卡记录和告警记录，以便及时了解出租屋的情况。
系统提供了各种操作查询和报表输出，管理人员可根据需要进行相关查询和打印输出，以便追溯相关负责人。

3.2 系统组成
UISYS门禁管理系统由服务器+基本功能（监控工作站、街道办工作站、租赁办工作站、居委会工作站、业主工作站、手机工作站、联动工作站、设备工作站）等组成。
3.2.1 监控工作站
监控工作站是UISYS门禁管理系统的工作站之一，重要用于公安局/派出所实时监控、显示各个社区所发生的紧急告警(如火警等)。监控工作站采用电子地图和图形化的界面设计，形象直观的显示什么位置、产生了何种告警。
公安局/派出所通过电子地图可以快速锁定报警位置

社区电子地图告警位置显示

各种告警设立：

告警条件、告警等级设立：

报警声音设立：

告警事件实时显示

根据不同的事件设立报警联动

五级派障人员设立，高警时自动拨打设定电话

3.2.2 街道办工作站
街道办工作站是UISYS门禁管理系统的工作站之一，重要用于街道办对租住人员进行添加、资料录入的管理工作站。
租住人员资料录入

租住人员照片抓拍

3.2.3 租赁办工作站
租赁办工作站是UISYS门禁管理系统的工作站之一，重要是租赁管理人员用于对租住人员进行发卡和授权。
给租住人员发卡

给租住人员进行授权

重点人员关注设立：

重点人员进行关注。当把某租住人员设立为重点关注对象后，该租住人员只要进行刷卡，系统就会产生报警，但不影响其正常出入。例如：管理人员可把某个犯罪嫌疑人员设立为重点关注对象，以及时了解关注对象的行踪，以方便在必要时采用应对措施。
3.2.4 业主工作站
业主工作站是UISYS门禁管理系统的工作站之一，重要是业主用于对自己租房内租住人员进出移出或添加来控制进出权限，以及对各种告警事件、进出记录进行实时监控显示。
业主通过对租住人员进行移出操作来严禁进出权限

业主通过添加人员来许可进出权限

业主通过业主工作站监控自家楼栋的各种事件状态

3.2.5 手机工作站
手机工作站是UISYS门禁管理系统的工作站之一，重要用于业主通过手机操作，对自己租房内租住人员进出权限进行许可和严禁操作，和对门状态进行控制。
手机工作站登录界面

手机工作站楼栋显示界面

业主通过手机工作站对进出权限进行许或严禁操作

进出权限许可操作

进出权限严禁操作

通过手机工作站，对出租屋门状态进行控制

3.2.6 联动工作站
联动工作站是UISYS门禁管理系统的工作站之一，重要用于跟视频监控统的联动和拍照。通过联动工作站，可以实现当出租屋门发生事件（比说正常刷卡、非法刷卡、胁迫开门、暴力入侵开门超时等等）时，联动摄像机实现现场图像实时抓拍，提供事件追溯依据。
CCTV报警联动

事件查询及抓拍图像回放

3.2.7 设备工作站
设备工作站是UISYS门禁管理系统的工作站之一，重要是设备维护人员用于对设备和系统进行管理和维护的工作站。通过设备工作站维护人员可以实现对设备的增长、删除、修改，系统结构的定义，操作员及操作权限的管理等。
设备添加和参数设立：

通过模板功能可快速添加设备和配置参数，不用对每个设备进行一一添加和配置。

通过安全对象功能，能轻松实现强大的操作员权限管理

安全锁设立，可以将操作权限与操作员组进行锁定，防止误操作和违规操作。

第4章 硬件产品
4.1 门禁控制器
4.1.1 MJ08/16/32NI
型号：MJ08/16/32NI
具体产品参数

CPU:
ARM9
通讯接口：
10/100M自适应以太网口
存储能力：
2M～32M
持卡人数：
标准版1万/2万/5万/10万 （更大容量可定制）
历史记录：
标准版1万/2万/5万/10万 （更大容量可定制）
输入接口：
Wiegand26/34/66，Wiegand自适应，RS485接口
联网距离：
无限制
防撬输入:
1路
防拆输入：
1路
接口保护：
过流、过压、防雷、防反接、防短路
额定电压：
DC12V，可稳定工作电压范围：10～16V
额定电流：
<0.2A(不含读卡器)
工作环境：
温度-25℃～80℃，湿度5～95%，无凝结

4.1.2 FC01S 前端控制器
型号：FC01S
具体产品参数

读卡器接口
Wiegand26/34/66，Wiegand自适应，RS485接口
通讯接口：
RS485
控制门数
2门
电锁控制
1个
卡器接口：
2路
开门按钮
1路
门磁输入
1路
辅助输入:
2路
辅助输入：
1路
工作电源
额定电压 DC12V 额定电流 < 0. 2 A
工作环境
温度 -25℃ ~ 85℃ ，湿度 0~9 5 %
4.1.3 MJ02NI
型号：MJ02NI
具体产品参数

CPU:
ARM7
通讯接口：
10/100M自适应以太网口
存储能力：
2M～32M
持卡人数：
标准版1万/2万/5万/10万 （更大容量可定制）
历史记录：
标准版1万/2万/5万/10万 （更大容量可定制）
输入接口：
Wiegand26/34/66，Wiegand自适应，RS485接口
联网距离：
无限制
防撬输入:
1路
防拆输入：
1路
接口保护：
过流、过压、防雷、防反接、防短路
额定电压：
DC12V，可稳定工作电压范围：10～16V
额定电流：
<0.2A(不含读卡器)
工作环境：
温度-25℃～80℃，湿度5～95%，无凝结

4.1.4 读卡器
4.1.4.1 Haut-C3403G
型号：Haut-C3403G
具体产品参数

读卡类型
身份证卡、居住证卡（暂住证卡）、MIFARE 1卡片
接口方式
Wiegand接口
读卡距离
5～10CM
通讯距离
≥100M
工作电压
DC 5V- 1 6 V
静态电流
≤80 m A
工作温度
-25℃～70℃
工作湿度
10%～90%
颜 色
灰色
外形尺寸
126×76×23
4.1.4.2 Haut-C3404G
型号：Haut-C3404G
具体产品参数

读卡类型
身份证卡、居住证卡（暂住证卡）、MIFARE 1卡片
接口方式
Wiegand接口
读卡距离
5～10CM
通讯距离
≥100M
工作电压
DC 5V- 1 6 V
静态电流
≤80 m A
工作温度
-25℃～70℃
工作湿度
10%～90%
颜 色
深灰色
外形尺寸
126×76×23
4.1.4.3 Haut-C3405G
型号：Haut-C3405G
具体产品参数

读卡类型
身份证卡、居住证卡（暂住证卡）、MIFARE 1卡片
接口方式
Wiegand接口
读卡距离
5～10CM
通讯距离
≥100M
工作电压
DC 5V- 1 6 V
静态电流
≤80 m A
工作温度
-25℃～70℃
工作湿度
10%～90%
颜 色
深灰色
外形尺寸
126×76×23
4.1.4.4 Haut-C3410B
型号：Haut-C3410B
具体产品参数

读卡类型
身份证卡、居住证卡（暂住证卡）、MIFARE 1卡片
接口方式
Wiegand接口
读卡距离
5～10CM
通讯距离
≥100M
工作电压
DC 5V- 1 6 V
静态电流
≤80 m A
工作温度
-25℃～70℃
工作湿度
10%～90%
颜 色
深灰色
外形尺寸
108×88×32

附件一
xxxxxx市居住人口信登记表
房屋编码地址： 街道 社区 基础网格 号 房
居住地址：
姓 名*

别 名

出生日期
年 月 日
民 族*

照

片
身份证号*

户籍地址*

性 别 *
婚 姻 状 况 *
户 口 类 型 *
户籍地址类型 *
0 未知的
1 男
2 女
9 未说明
1 未婚
2 已婚
3 丧偶
4 离婚
9 其它
1 非农业家庭户口
2 农业家庭户口
3 非农业集体户口
4 农业集体户口
5 自理口粮户口
1 本市 2 省内农村
3 省内城乡 4 省外农村
5 省外城乡 6 港澳台
7 外国 8 华侨
9 其它
暂 住 事 由 *
1 务 工
2 务 农
3 经 商
4 服 务
5 因公出差
6 借读培训
7 治病疗养
8 保 姆
9 投靠亲友
10 探亲访友
11 旅游观光
12 其 他
文化限度 *
行 业 *
职 业 *
职 称
住 所 类 别 *
0 博士
1 研究生
2 本科
3 大专
4 中专或中技
5 技工学校
6 高中
7 初中
8 小学
9 文盲或半文盲
1 工业
2 商业
3 服务业
4 交通运送业
5 农业养殖业
6 建筑业
7 其它
8 无业
9 非劳动年龄
1 各类专业、技术人员
2 国家机关、党团组织、
企事业单位负责人
3 办事人员和有关人员
4 商业工作人员
5 服务性工作人员
6 农林牧渔劳动者
7 生产、运送工人
8 建筑工人
9 其他劳动者
1 正高级职称
2 副高级职称
3 中级职称
4 初级职称
5 技术员
6 无职称
1 旅店
2 居民家中
3 单位内部
4 工地现场
5 租赁房屋
6 自购房
9 其它
政 治 面 貌
1 群众 2 中共党员 3 中共预备党员 4 共青团员 5 民主党派
居 住 方 式
0 不详 1 单身居住 2 家庭居住 3 合作居住 4 集体居住 9 其他
服 务 单 位 *

职 务

单 位 地 址

联 系 电 话

单位所属派出所

暂 住 证
□劳务 □非劳务 □其它
暂住证号
深
有效期限
年 月 日 至 年 月 日
来 深 日 期
年 月 日
入住日期
年 月 日
离开日期
年 月 日
计 生
情 况
生育动态
避孕动态
持证情况
□ 一孩 □ 二孩 □ 多孩
□ 药具 □ 上环 □ 结扎
□ 服务证 □ 婚育证 □ 无证
屋主（或担保人）姓名*

身份证号

联系电话

与屋主（或担保人）关系
1 亲友 2 租赁 3 聘雇
4 家庭成员 9 其他
出租屋综合
管理责任书
□ 有 □ 无
备 注
年 月 日
注：﹡为必填写项目；有标准选项的信息项，请在对的选项前的数字处打“√”。
填表单位（盖章）： 信息采集员： 填表日期： 年 月 日
