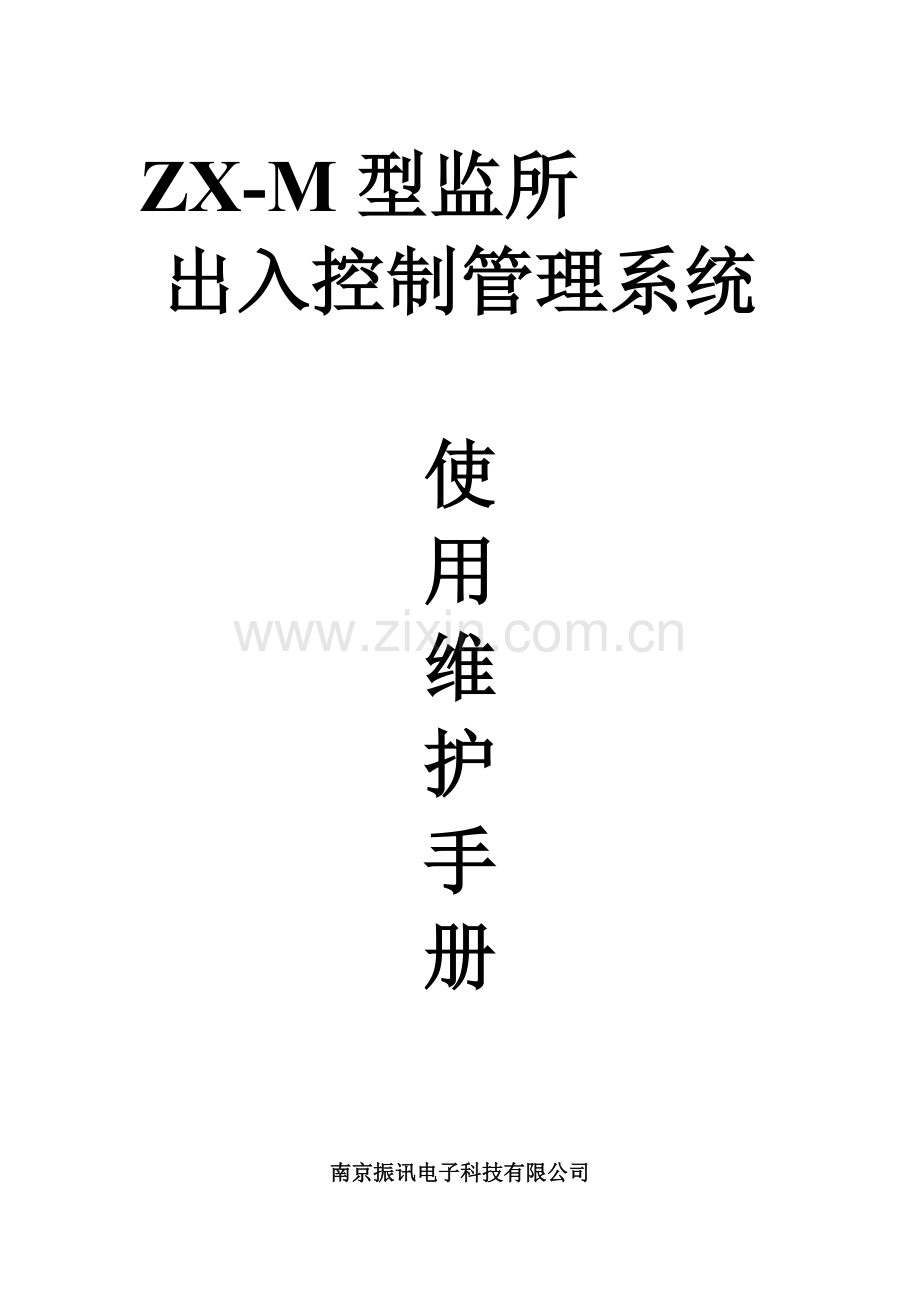

ZX-M型监所
出入控制管理系统

使
用
维
护
手
册

南京振讯电子科技有限公司

感谢您选择ZX-M型监所出入控制管理系统。我们在设计与制造ZX-M型监所出入控制管理系统时，时刻将客户完全满意的理念放在心上。

此手册是您使用ZX-M型监所出入控制管理系统的参考资料。请在使用ZX-M型监所出入控制管理系统时，务必仔细阅读使用说明书和本手册，了解熟悉系统的结构，使用方法及操作规程。充分利用本系统的优良特性，确保ZX-M型监所出入控制管理系统的正常工作。

我们有优良的专业维修人员为您在使用本系统时提供常规服务，他们能以最合适的方式，及时的维修本系统设备。

我们向您承诺：振讯电子科技有限公司全体员工时刻关注您使用的ZX-M型监所出入控制管理系统设备的运行。“客户至上”是本公司的永恒的追求。如果您对所购的设备及使用说明书有不明之处，请咨询公司的专业人员。

技术热线：025-84274871
025-84274872

南京振讯电子科技有限公司

目 录

1、安装与使用
ZX-M型监所出入控制管理系统软件安装
ZX-M型监所出入控制管理系统软件使用

2、故障现象与排除
ZX-M型监所出入控制管理系统设备运行中出现的情况处理

3、系统设备规格
ZX-M型监所出入控制管理系统技术参数
ZX-M型监所出入控制管理系统设备接线图示意图

4、联系我们
维修部门专线

1、安装与使用
A、数据库软件的安装
打开光盘内“SQL Server2000安装程序”文件夹，双击其中的AUTORUN.EXE文件，进入安装界面，如图1所示

图1
点击“安装SQL Server 2000 组件”，出现如图2所示界面

图2

点击“安装数据库服务器”，出现如图3所示界面

图3
点击“下一步”，出现如图4所示界面

图4
保持默认选项不变，点击“下一步”，出现如图5所示界面

图5

保持默认选项不变，点击“下一步”，出现如图6所示界面

图6

保持默认选项不变，点击“下一步”，出现如图7所示界面

图7

保持默认选项不变，点击“是”，出现如图8所示界面

图8

保持默认选项不变，点击“下一步”，出现如图9所示界面

图9

保持默认选项不变，点击“下一步”，出现如图10所示界面

图10
在此界面可修改文件安装目录，鉴于数据库文件随着应用会越来越大，建议将数据库安装在非C盘的另外一个空间较大的盘中，如将C盘改为D盘，点击“下一步”，出现如图11所示界面

图11
此处需要进行一些修改，默认为“使用域用户帐户”，需要改为“使用本地系统帐户”，点击“下一步”，出现如图12所示界面

图12
此处也需要进行一些修改，默认为“Windows身份验证模式”，需要改为“混合模式（Windows身份验证和SQL Server身份验证）”，并在“输入密码”及“确认密码”中均输入sa，点击“下一步”，出现如图13所示界面

图13
点击“下一步”，开始复制文件，出现如图14所示界面，请耐心等待几分钟，直到出现如图15所示界面

图14

图15
点击“完成”，完成SQL Server的安装

B、应用程序的安装
打开光盘内“安装程序”文件夹，双击其中的setup.exe文件，进入安装界面，如图1所示

图1
点击“Next”，进入下一步，如图2所示

图2

点击“Yes”，进入下一步，如图3所示

图3
在“Name”中输入“njzx”
在“Company” 中输入“njzx”
在“Serial” 中输入“njzx”
点击“Next”，进入下一步，如图4所示

图4

在此界面，点击“Browse”，可修改应用程序安装目录，一般选择默认安装，直接点击“Next”，进入下一步，如图5所示

图5
保持默认选项不变，直接点击“Next”，进入下一步，如图6所示

图6
保持默认选项不变，直接点击“Next”，进入下一步，如图7所示，开始复制文件，请耐心等待几分钟

图7

图8
点击“Finish”，完成应用软件的安装

C、软件的使用
a、数据库软件的使用
1、运行服务管理器
A、点击“开始”---“所有程序”---“Microsoft SQL Server”---“服务管理器”出现如下图所示界面

B、点击“开始/继续”，使服务管理器处于运行状态，如下图所示

2、导入数据库
A、点击“开始”---“所有程序”---“Microsoft SQL Server”---“企业管理器”出现如图1所示界面

图1
在数据库上点击鼠标右键，选择“所有任务”---“还原数据库…”，出现如图2所示界面

图2

在“选项”表中选中“在现有数据库上强制还原”，如下图所示

在常规表中的“还原为数据库”中输入sjjymj，在“还原”选项中选择“从设备”，点击“选择设备”---“添加”---打开光盘中数据库文件夹---选中sjjymj.dat文件，然后一路点击确定将sjjymj数据库还原进去

b、应用软件的使用
1、打开光盘，将pbd文件夹中的文件全部覆盖到应用程序安装目录下（默认为C:\Program Files\njzx\jypt）
2、在应用程序安装目录下（C:\Program Files\njzx\jypt），找到edit_reg.exe文件，双击运行，出现如下界面

点击“注册读卡机控件”及“注册消息控件”，进行注册
点“开始”－运行，输入　regsvr32 “C:\Program Files\njzx\jypt\FKN101PET.ocx”，点击确定进行控件注册，到此完成配置
3、在应用程序安装目录下（C:\Program Files\njzx\jypt），打开配置文件sjjymj.ini，整个文件如下蓝颜色所示，其中前面有双斜杠的为说明语句，红色为需要修改的地方：
//远程服务器设置，ServerName用IP地址（需要修改）
[Database]
DBMS = MSS Microsoft SQL Server 6.x
Database = sjjymj
ServerName = 192.168.0.122 改为服务器的IP地址
LogId =2717-927-1926
LogPassWord =2717-927-1926
AutoCommit = False
DBParm = ""
//是否有串口，chuankou=yes，并且设定串口号
chuankou=yes
chuankouhao=1
//是否有指纹仪（根据是否使用指纹仪修改）
//sfyzwy = no 使用指纹仪改为yes，没有使用指纹仪则为no
//用于设定指纹仪比对精度
zwy_level = 2
fp_zj = true
//是否有闸机(有闸机设置为sfyzj =yes opendoor = benji)
sfyzj = no 使用闸机改为yes，没有闸机则为no
opendoor = oushu 如果有闸机则此处为benji，如果没有闸机则此处为oushu
//是否有网络摄像头（根据是否使用摄像头抓拍修改）
//sfysxt = no
//是否有tts
tts = no
//声音开始播放时间间隔
wav = 1
//用于将脱机运行时产生的数据导入到远程库
osql = osql.exe
//监舍公共卡刷卡后时间间隔，秒钟
jsk_interval = 10
//带犯人时间间隔，秒钟
ii_bring_interval= 10
//带外来人员时间间隔，秒钟
ii_bring_wlry_interval= 10
//前端显示
qianduan = no
//模块（模块1为控制，模块2为录入卡号或指纹）
mk = 1
//服务器数据库重新连接的时间间隔分钟
reconnect_minute = 30
//此机器的连接通信控制机,可以多个
is_tx_jskzjh= '0102'
//连接通信控制机的时间间隔，秒钟
ii_tx_interval= 10
//当前控制机器所属部门（需要修改）
dep_id = 'fm' 此处改为通讯控制器所控制门所属部门代码，如一监区部门代码为0100，此通讯控制器为一监区人员所用，则此处改为0100，二道门就用fm
changqu_id=1
//过道是否判断状态（需要修改）
is_gdsfpdzt= yes
//本机IP地址和计算机名称（需要修改）
bj_ip = 192.168.0.122 改成配给本地控制计算机的IP
bj_name = zhouwk 改成本地控制计算机的计算机名
//监狱代码（需要修改）
jy_id = 03 改成本监狱代码
//省份代码
pro_id = 32
//用于将基本信息导入到本地库（需要修改）
//jihua = "osql.exe -Szhouwk -dsjjymj -Usa -Psa -ic:\read.sql -oc:\"
jihua = "osql.exe -Szhouwk -dsjjymj -E -ic:\read.sql -oc:\write\" 改成控制计算机计算机名
//紧急关闭的提示语
jjgb_tsy = 紧急关闭 点击控制界面上紧急关闭按钮时出现的提示语，可根据自己需要修改
//劫持报警提示语
jcbj_tsy = 劫持报警 当出现劫持时输入特定密码在控制界面上出现的提示语，可根据自己需要修改
//控制计算机设置，ServerName用计算机名字（需要修改）
[Local_Database]
DBMS = MSS Microsoft SQL Server 6.x
Database = sjjymj_local
ServerName = zhouwk 改成本地控制计算机名
LogId = 2727-517-190
LogPassWord = 2727-517-190
AutoCommit = False
DBParm = ""
//连荣飞外来人员数据库
[rf_Database]
DBMS = MSS Microsoft SQL Server 6.x
Database = sjjymj
ServerName = njzx
LogId = 2727-517-190
LogPassWord = 2727-517-190
AutoCommit = False
DBParm = ""

根据运行程序的不同，可分为以下二种情况：
1、用于各控制终端。
2、用于人事管理（狱政部门等）。

A、用于各控制终端。

在作为控制用的计算机上，双击桌面上的“管理系统”图标，将直接进入如图1所示控制窗口

注意：此控制窗口必须在各控制终端始终打开，确保刷卡的正常运行；如关闭此控制窗口，则无法进行正常刷卡！

图1

如图1所示，
1、“当前信息”栏显示当前干警每次刷卡的实时记录。
2、“报警信息”栏显示刷卡过程中出现的各种错误原因。
3、“进出信息”栏显示最后二十名干警进出信息。
4、“超时信息”栏显示所有超时未出人员信息。
5、“门状态信息”栏显示当前所有门的开关情况，可通过点击右侧的“打开”按钮进行开门的操作，对于监舍门，可单独每个打开，也可点击“开所有监舍门”将此计算机控制的所有监舍门打开。
6、照片框显示当前刷卡干警照片。
7、在“输入机号”内输入本通讯控制器连接的集成化前端号：
点击右侧的“测试通讯”可用来测试该集成化前端与此通讯控制器是否通讯成功；
点击右侧的“设置时间”可用来同步该集成化前端与通讯控制器的时间。
8、点击右侧的“紧急关闭”，则此时所有该通讯控制器控制的集成化前端失效，所有刷卡或按密码等操作均无效，用于当出现紧急情况时的应急措施。
9、当出现有人劫持，被劫持人员可在密码处输入特定密码，原始设置为009999，则在控制界面上显示配置文件中所设定的劫持报警提示语，并且该通讯控制器所控制的所有集成化前端对刷卡或密码均处于无效状态。
10、对二道门，专门有二个指示灯显示开关状态，即图上所示外门、内门。
11、通过右上角的提示—“连接服务器和本地数据库”，可判断出此通讯控制器在当时的工作状态，显示“连接服务器和本地数据库”时，说明此通讯控制器是与服务器连接正常的，所有数据均与服务器进行交换；显示“连接本地数据库”时，说明此通讯控制器与服务器连接不正常的，所有数据均与通讯控制器进行交换。

B、用于人事管理。
在应用程序安装目录下（C:\Program Files\njzx\jypt），打开配置文件jbxx.ini，整个文件如下蓝颜色所示，红色为需要修改的地方：
[Database]
DBMS = MSS Microsoft SQL Server 6.x
Database = sjjymj
ServerName = zhouwk 将此处改为数据库所在服务器IP地址
LogId = 2727-517-190
LogPassWord = 2727-517-190
AutoCommit = False
DBParm = ""
//用于下载脱机监舍门干警卡与公共卡用
dep_id='0100'

运行应用程序安装目录下（C:\Program Files\njzx\jypt）的jbxx.exe文件，则出现基本信息录入界面，如下图所示：

点击基本信息录入，如下图所示：

分别点击前面的选项，可增加、删除或修改各种类型的信息

点击人员照片录入，如下图所示：

根据各单位照片的命名方式，选择点击以卡号命名、以姓名命名、以警号命名，如照片都是以姓名.jpg为文件名，则点击以姓名命名，并点击存盘，同时将照片放到门禁应用程序安装目录下（C:\Program Files\njzx\jypt），则人员刷卡时将在控制界面上出现该刷卡人员的照片。
当某人员卡出现丢失等情况时，可通过点击挂失，进入挂失界面，如下图所示：

在卡号、编号（警号）、密码三个框中任意输入一个，按回车键，则会出现该人员相应的基本信息，点击挂失，则此卡将视为无效卡；同理，当挂失的卡需要重新启用时，则可在上述卡号、编号（警号）、密码三个框中任意输入一个，按回车键，则会出现该人员相应的基本信息，点击取消挂失，则此卡可正常使用。
当某人出现卡损坏等情况需要更换时，可点击换卡，进入换卡界面，如下图所示：

在卡号、编号（警号）、密码三个框中任意输入一个，按回车键，则会出现该人员相应的基本信息，在输入新卡号中输入重新发给此人的新卡的卡号，点击换卡，则此人原有的卡为无效卡，将启用新卡。

2、故障现象与排除
1、集成前端数码管上显示E70，表示此集成前端内预先设定的参数丢失，解决办法：重新设定参数。设定方法：按住键盘确认键不放，同时按下数字6键，然后松手，会出现四条横杠，在键盘上输入8421，会进入参数设定状态，设定一个按一下确认键，会自动进入下一个参数的设定，直到结束为止。相应的参数为1年份、2月份、3日期、4星期、5小时、6分钟、7是否有IC读卡器（0无1有）、8是否使用键盘（0无1用）、9锁类型（0磁力锁1电插锁2阴极锁）、10设为0、a为各监狱IC卡密码代码、b为此集成前端机号。
2、每次停电后，集成前端数码管上显示E70，表示此集成前端内备用电池没电了，需要更换电池，更换电池后按照1的方法重新设定参数即可。
3、在一个通讯控制器控制范围内，所有集成化前端刷卡或按密码等操作时均出现“滴滴滴”三声报警音，首先请查看控制程序是否在正常运行，如果控制程序关闭了，请打开控制程序，再去刷卡或按密码，看是否还有“滴滴滴”三声报警音，如没有则正常了，如还有，则说明通讯控制器出现问题，请与厂家联系。
4、在一个通讯控制器控制范围内，刷卡或按密码等操作时其中一个或几个集成前端而不是全部出现“滴滴滴”三声报警音，说明这一个或几个集成前端出现问题，请与厂家联系。
3、系统设备规格
1、集成化前端 (读卡器、金属键盘、语音提示系统、指纹识别器（选配）
(金属面板) 集成控制板)
A、读卡器
型号：YX-K4-WG
工作频率：125KHz
读卡距离：<= 60mm(钥匙扣) ,<=200mm（卡片）
供电电源：内部电压为+5VDC
通讯接口：WG26
通讯波特率：9600
工作温度：-10℃ -- +60 ℃
工作湿度：98%相对湿度，非凝露
B、指纹仪
型号：FK541PET
指纹登记容量：无限量
验证方式：1：1或1：N，卡+指纹，密码+指纹
指纹采集面积：20mmx16mm
认假率：0.0001%以下
拒真率：0.01%以下
通讯接口：RS485/RS232
传送速度：9600/19200/38400/57600/115200bps
工作电压：DC12V
温度环境： 0℃ -- +45 ℃
湿度环境：20% --80%
2、 控制器
型号：ZX-M
处理器：64位
通讯端口：RS232，RS485
稳定性：所有端口采用光电隔离抗干扰，采用TVS技术抗高压破坏和干扰，对
电磁波和雷电静电有较强的抗干扰能力。
扩展性：采用模块设计，随着监狱管理的要求，服刑人员的点名、夜间巡更等
项目的扩充，系统可进行相应的扩展。
可接集成化前端数：≤256个
可控制门数：≤256个
电源：DC5V
干扰：抗空间放电干扰≤8KV，抗接触放电干扰≤4KV

3、 门单元
门：需采用加厚钢门，必须保证每天开关3000次以上使用两年门不产生下沉、
碰擦等故障。（式样根据监狱要求定制）
锁：干警通道门采用能承受500公斤冲击力、断电开门型磁力锁；
监区门、监舍门，均采用断电关门型的电控锁。
磁力锁：技术参数
吸力： 》 500 公斤
电流： 《 350 MA
电压： DC 12 V
最大相对湿度：〈 95%
环境温度： - 25 度 --- + 70 度
电控锁：阴阳极锁 (OC3201)
工作电压： DC10 V – 18 V
工作电流：〈 400 MA
开锁信号电压：3 V — 18 V
适用湿度： 70 %
适用温度：- 40 度 — 80 度
4、系统设备接线示意图

干警值班室
联/脱机通讯控制器
前端集中控制器
集线控制器
桥架
通道门
巡更点1
巡更点2
电源盒
监舍门1
电插锁
预埋盒
86预埋盒
监舍门2
电插锁
预埋盒
86预埋盒
监舍门N
电插锁
预埋盒
86预埋盒
集成化前端2
集成化前端1
监舍门控制器1
监舍门控制器2
监舍门控制器N
2X1平方屏蔽双绞线
3X1平方电源线
2X0.3平方控制线
4平方电源线
6X0.3平方线
4X0.5平方线
PVC管
附件1：监舍通道门加监舍门加本楼层巡更点放线图
86盒
PVC管
楼道巡更点预埋管、盒图

值班室
联/脱机通讯控制器
集成化前端1
集成化前端2
集成化前端3
集成化前端4
手动按钮
外门
内门
手动控制门
手动门控制器
220V电源线
4X0.3平方线
2X1平方线屏蔽双绞线
3X1平方电源线线
4X0.3平方线
2X0.3平方线
2X0.3平方线
附件2：二道门放线图

4、联系我们
公司名称：南京振讯电子科技有限公司
公司网址：
公司电话：025 — 84274871
025 — 84274872
公司传真：025 — 84274873
公司地址： 江苏省南京市白下区军农路 2 号
邮政编码：210007

附：各单位监狱代码及IC卡密码代码表
监狱名称 监狱代码 IC卡密码代码
南京监狱 01 ID卡
南京女子监狱 02 ID卡
江宁监狱 03 ID卡
金陵监狱 04 02
龙潭监狱 05 摩托罗拉卡
浦口监狱 06 ID卡
苏州监狱 07 ID卡
丁山监狱 08 12
宜兴监狱 09 ID卡
高淳监狱 10 HID卡
溧阳监狱 11 ID卡
常州监狱 12 04
无锡监狱 13 ID卡
南通监狱 14 09
通州监狱 15 ID卡
句容监狱 16 08
未成年犯管教所 17 06
第二未成年犯管教所 18 05
镇江监狱 19 摩托罗拉卡
洪泽湖监狱 21 未有门禁
盐城监狱 22 16
灌云监狱 23 ID卡
徐州监狱 24 23
彭城监狱 25 未有门禁
