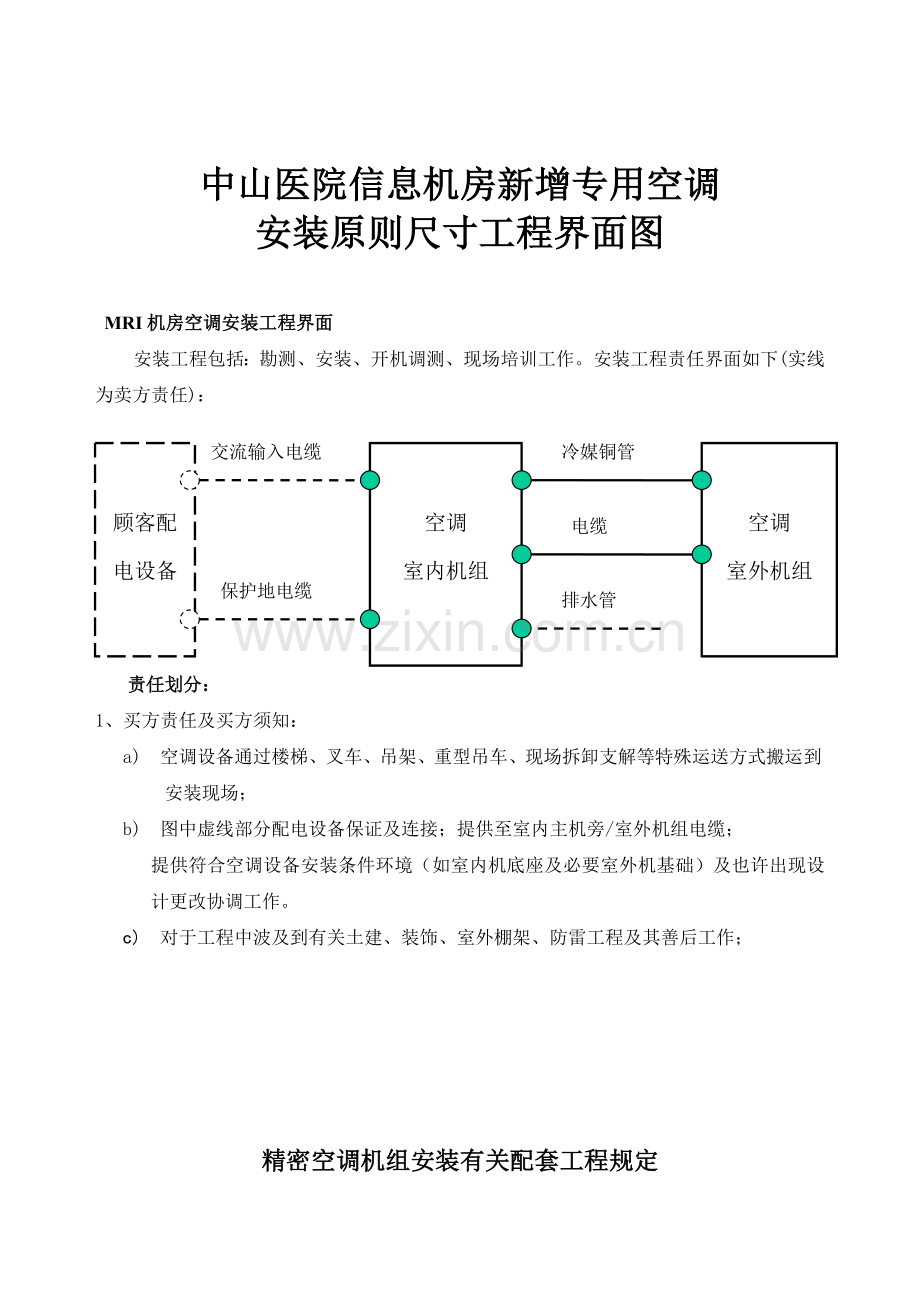

中山医院信息机房新增专用空调
安装原则尺寸工程界面图

MRI机房空调安装工程界面
安装工程包括：勘测、安装、开机调测、现场培训工作。安装工程责任界面如下(实线为卖方责任)：

顾客配
电设备

空调
室内机组

空调
室外机组
保护地电缆
交流输入电缆
电缆
冷媒铜管
排水管

责任划分：
1、 买方责任及买方须知：
a) 空调设备通过楼梯、叉车、吊架、重型吊车、现场拆卸支解等特殊运送方式搬运到安装现场；
b) 图中虚线部分配电设备保证及连接；提供至室内主机旁/室外机组电缆；
提供符合空调设备安装条件环境（如室内机底座及必要室外机基础）及也许出现设计更改协调工作。
c) 对于工程中波及到有关土建、装饰、室外棚架、防雷工程及其善后工作；

精密空调机组安装有关配套工程规定
一. 安装施工界面及配套工程有关规定.（注：此文献以空调SCA362为范例）
顾客需对空调机组提供动力电源，自来水进水管，排水管道和室外机摆放平台。有关规定如下：
1. 动力电源：需对空调设备提供电源，规定电源空开空调为100A，空调动力电缆为3*16mm2+2*10mm2，需布放到机组安装位置左下方，并多预留三米长度，以便与机组联接。
2. 进排水：在机组中间位置留进排水口，进水管1个DN20PPR管，并留1个四分外丝接头。排水管为1个不不不小于DN75PPR管(耐热材料)。
3. 外机平台：空调室外机尺寸：1240*1076*960mm，安装位置处应制作一水泥平台，详细尺寸：如如下示意图（1）:
4. 管道过墙孔：在空调冷媒管道穿墙详细位置开圆形孔洞，孔直径为￠100。
5. 内机支架：由于机组安装室内静电地板高为300mm，空调室内机安装支架应采用50角钢制作，空调长宽高为：1550*850*1950mm，如如下示意图（2）。
6. 安装室内机时应为机组预留维修空间，预留尺寸如示意图（3）、图（4）：左右两侧各预留不不不小于400mm距离，前侧应预留不不不小于800mm距离，后侧不不不小于100mm（假如也许，最佳500mm）。
7. 室外机对四面空间规定：排风方向保证空间无障碍物，其他方位保证空间不不不小于500mm，如图（5）、图（6）。

图（1）外机水泥平台:

2500mm

1500mm

200mm

图（2）室内机空调安装支架：
1550mm
500mm

850mm

295mm

每个角板上开一种￠14
孔,用于固定机架.

图（3）室内机预留维修空间立体示意图（尺寸需根据实际机组型号变更）

1550mm

850mm

室内机
1950mm 机组正面

400mm

维修空间（右侧）

800mm 维修空间（前侧）

图（4）室内机预留维修空间俯视图：
维修空间（后侧）
400mm 100mm

维修空间 室内机 维修空间

（左侧） （右侧）

400mm

维修空间
800mm （前侧）

图（5）外机预留尺寸俯视图（单位mm）

图（6）外机排风方向预留尺寸图（单位mm）

二、安装示意图
1、室外机高于内机

2、 室内机高于外机

三、移机工程计划时间表
施工工程编号
时间
详细工程安排
1
第1天
安装准备工作。
2
第2天
所有安装材料就位，

空调主机及冷凝器就位

固定空调主机及冷凝器支架
3
第3天—第5天
焊接并固定冷媒管道

接电源线
4
第6天—第7天
保压，检漏
5
第8天
测试、充氟、试运行
6
第9天
运行及培训

上海城钰电子工程有限企业
客服部
年 月 日
