《建筑消防设施检测报告》(第2版-2).doc

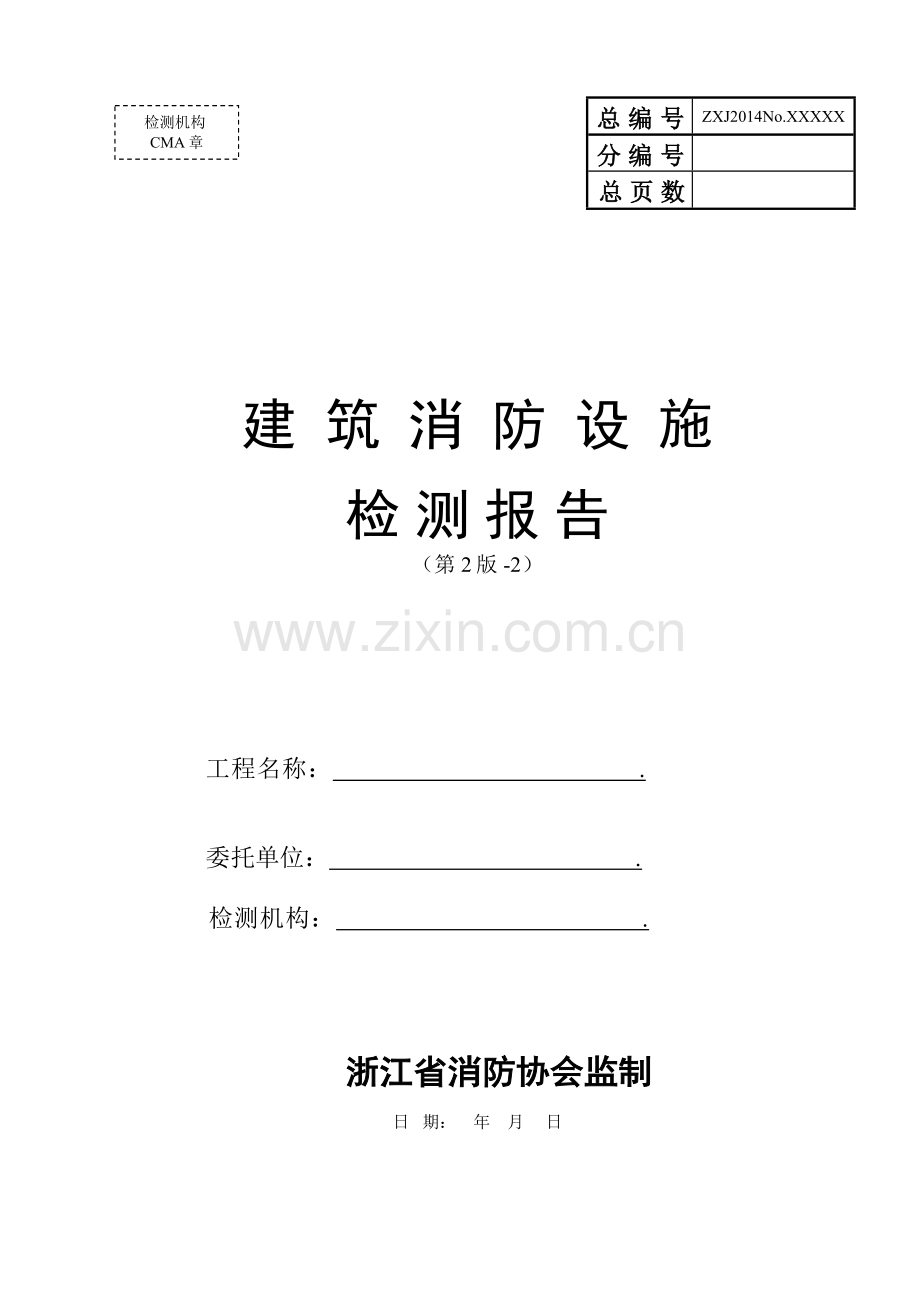

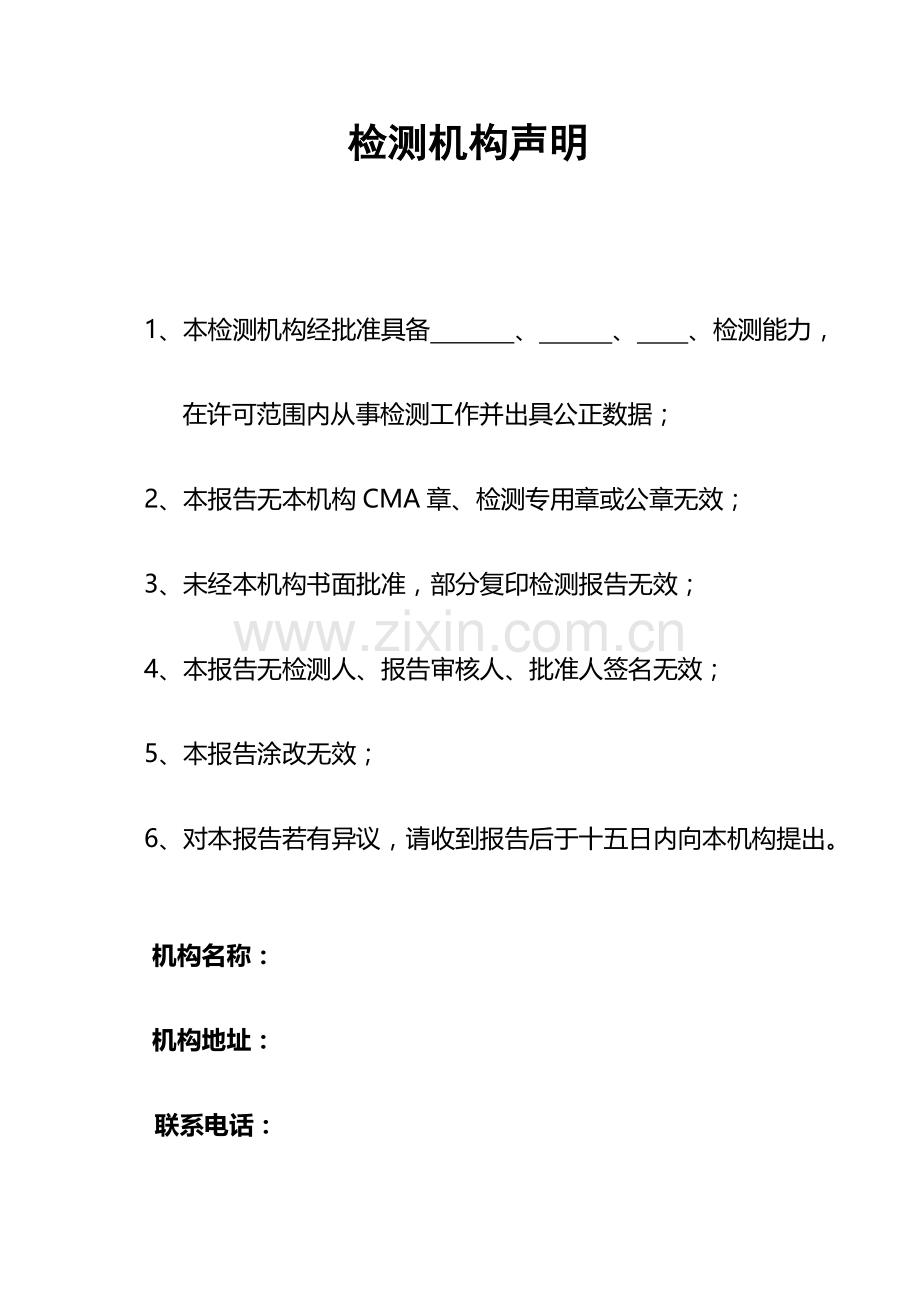

检测机构CMA章总 编 号ZXJ2014No.XXXXX分 编 号总 页 数建 筑 消 防 设 施检 测 报 告（第2版 -2）工程名称： .委托单位： .检测机构： . 浙江省消防协会监制日 期： 年 月 日检测机构声明1、本检测机构经批准具备 、 、 、检测能力，在许可范围内从事检测工作并出具公正数据；2、本报告无本机构CMA章、检测专用章或公章无效；3、未经本机构书面批准，部分复印检测报告无效；4、本报告无检测人、报告审核人、批准人签名无效；5、本报告涂改无效；6、对本报告若有异议，请收到报告后于十五日内向本机构提出。机构名称：机构地址：联系电话：基本情况工程名称建筑高度m检测地点建筑层数建设单位建筑面积m2设计单位建筑类别施工单位使用性质监理单位检测类别联系人联系电话检测日期序号消防设施设计安装委托检测序号检 测 依 据1消防供配电设施1建筑消防设施检测技术规程GA503-20042火灾自动报警及联动控制系统2建筑设计防火规范GB50016-20063高层民用建筑设计防火规范 (2005年版)GB50045-19953自动喷水灭火系统4火灾自动报警系统设计规范GB50116-20134消火栓给水系统5火灾自动报警系统施工验收规范GB50166-20075防排烟系统6自动喷水灭火系统设计规范 (2005年版)GB50084-20016气体灭火系统7自动喷水灭火系统施工及验收规范GB50261-20057水喷雾灭火系统8固定消防炮灭火系统设计规范GB50338-20038泡沫灭火系统9水喷雾灭火系统设计规范GB5021919959火灾应急照明及疏散指示10气体灭火系统设计规范GB50370-200511气体灭火系统施工及验收规范GB50263-200710火灾应急广播及警报装置12二氧化碳灭火系统设计规范(2010年局部修订)GB50193-1993 13泡沫灭火系统设计规范GB50151-201011消防通讯14泡沫灭火系统施工及验收规范GB50281-200612防火分隔15人民防空工程设计防火规范GB50098-200913消防电梯16汽车库、修车库、停车场设计防火规范GB50067-199717建筑工程消防验收规范DB 33/1067201318检 测 范 围检 测 人 员检测设备感烟探测器试验装置照度计温度计感温探测器试验装置声级计湿度计消火栓系统试水检测装置微压计风速仪水喷淋系统试水检测装置万用表秒表垂直度测定仪坡度计流量计卷尺(50m)卷尺(5m)检测结论及重要事项说明：受 （委托单位） 的委托，本公司依据国家法律法规、现行消防技术标准(见本报告第1页 “检测依据”)的相关条款，于 年 月 日至 年 月 日，对 （工程名称） 的（消防供配电设施、火灾自动报警及联动控制系统、自动喷水灭火系统、消火栓给水系统、防排烟系统、气体灭火系统、水喷雾灭火系统、泡沫灭火系统、火灾事故照明及疏散指示标志、火灾应急广播及警报装置、消防通讯、防火分隔、消防电梯等）消防设施进行了检查测试。经检测，结果如下：主控项目：共检测 项，其中合格 项，不合格 项；一般项目：共检测 项，其中合格 项，不合格 项。以下空白备 注：/检 测 人审 核 人批 准 人检测专用章年 月 日 以下空白消防供配电设施检测概述主控项目共检测 项，其中合格 项，不合格 项。一般项目共检测 项，其中合格 项，不合格 项。序号检测项目技 术 要 求检测结果结论1消防配电1.消防用电设备应采用专用的供电回路。2.消防控制室、消防水泵房、防烟与排烟风机房的消防用电设备及消防电梯等的供电，应在其配电线路的最末一级配电箱处设置自动切换装置。3.消防配电设备、线路应有明显标志。4.消防用电设备的配电线路暗敷设时，宜采用金属管、可挠（金属）电气导管或 B1级以上的刚性塑料管保护，并应敷设在不燃烧体的结构层内；线路明敷设时，应采用金属管、可挠（金属）电气导管或金属封闭线槽保护。矿物绝缘类不燃性电缆可明敷。5.火灾自动报警系统应设置交流电源和蓄电池备用电源，交流电源应采用消防电源，备用电源可采用火灾报警控制器和消防联动控制器自带的蓄电池电源或消防设备应急电源。6.火灾自动报警系统主电源不应设置剩余电流动作保护和过负荷保护装置。7.报警控制器的主电源应有明显的永久性标志，应直接与消防电源连接，严禁使用插头，控制器与其外接备用电源之间应直接连接。8.消防设备应急电源的控制功能和转换功能应符合要求。2自 备发电机组1.一类高层建筑自备发电设备，应设有自动启动装置，并能在30s内供电；二类高层自备发电机组当采用自动启动有困难时，可采用手动启动装置。2.发电机仪表、指示灯及开关按钮等应完好，显示应正常。3.机房通风设施运行正常。4.储油箱内的油量应能满足发电机运行3-8h的用量，油位显示应正常，燃油标号应正确。以下空白火灾自动报警及联动控制系统检测概述产品名称规格型号数量产品名称规格型号数量集中报警器感烟探测器区域报警器感温探测器联动控制器手动报警按钮楼层控制器红外探测器联动控制对象：主控项目共检测 项，其中合格 项，不合格 项。一般项目共检测 项，其中合格 项，不合格 项。火灾自动报警及联动控制系统序号检测项目技 术 要 求检测结果结论1火灾探测器1.点型感烟探测器在试验烟气作用下，输出火警信号，报警确认灯亮，并在手动复位前予以保持。2.线型光束感烟探测器当对射光束的减光值达到1.010dB时，应在30s内输出火警信号，并启动报警确认灯。3.线型感温探测器在试验热源作用下，应向火灾报警控制器输出火警信号。4.点型感温探测器在试验热源作用下，输出火警信号，启动报警确认灯，并在手动复位前予以保持。5.点型探测器在探测区域内每间至少一只，保护面积与半径符合要求。6.底座安装应固定牢靠。7.点型探测器在宽度3m内走道易居中布置，间距15m(烟)/ 10m(温)，距端墙7.5m(烟)/5.0m(温)。8.点型探测器距墙壁、梁边及遮挡物0.5m。9.点型探测器距空调送风口最近边的水平距离1.5m。 10.点型探测器距多孔送风顶棚孔口的水平距离0.5m。11.点型探测器的确认灯应面向便于人员观察的主要入口方向。12.线型光束感烟火灾探测器的光束轴线至顶棚垂直距离0.3-1.0m，距地高度20m。13.线型光束感烟火灾探测器相邻两束红外光束水平距离14m,到侧墙水平距离0.5-7m，探测器的发射器和接收器之间的距离100m。14.线型感温火灾探测器在保护电缆、堆垛等类似保护对象时，应采用接触式布置；在各种皮带输送装置上设置时，宜设置在装置的过热点附近。15.敷设在顶棚下方的线型感温火灾探测器距顶棚宜为0.1m，探测器的保护半径应符合点型感温火灾探测器的保护半径要求；探测器至墙壁的距离宜为 1m1.5m；2手 动报警按钮1.每个防火分区至少设置一个，应设在明显和便于操作的部位；防火分区内任一位置到手报按钮的距离30m。2.采用壁挂方式安装时底边距地宜1.3-1.5m，有明显标志。3.应安装牢固，不应倾斜。4.被触发时应输出火警信号，启动报警确认灯；应能手动复位。3消 防控制室1. 附设在建筑物内时应设直通室外的安全出口。2. 室内严禁与其无关的电气线路及管路穿过。4报警控制器设 置1.设备安装牢固，操作维修距离符合规范要求：A:墙上安装时其靠近门轴的侧面距墙不应小于 0.5m，正面操作距离不应小于 1.2m；B：面盘前操作距离：单列时不应小于1.5m，双列时不应小于2m；面盘后维修距离不应小于1.0m。C: 在值班人员经常工作的一面，设备面盘至墙的距离不应小于3m。D:设备面盘的排列长度大于4m时，其两端应设置宽度不小于1m的通道。2.配线规范,线号清晰。5报警控制器功 能1.有自检、消音、复位、故障报警、火警优先及报警记忆功能。2.有主备电源自动切换功能，并应分别显示主、备电源的状态。3.备用直流电源供电时应有断路故障报警、火灾优先、二次报警功能。6火灾显示盘1.能接受火灾报警信号，显示火灾报警部位。2.有消音、复位功能，应在3s内正确接受和显示火灾报警控制器发出的火灾信号。7对消火栓给水系统控制功能1.联动控制方式，应将消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号，直接控制启动消火栓泵；当设置消火栓按钮时，消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联动控制器联动控制消火栓泵的启动； 2.手动控制方式，消防联动控制器的手动控制盘应直接手动控制消火栓泵的启动、停止；3.消火栓泵的动作信号应反馈至消防联动控制器。8对自动喷水灭火系统控制功能1.联动控制方式，应由湿式报警阀压力开关的动作信号作为触发信号，直接控制启动喷淋消防泵；2.手动控制方式，消防联动控制器的手动控制盘应能直接手动控制喷淋消防泵的启动、停止；3. 水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。9控制设备对气体灭火系统的控制功能1.在防护区域内设有手动与自动控制转换装置的系统，其手动或自动控制方式的工作状态应在防护区内、外的手动、自动控制状态显示装置上显示，该状态信号应反馈至消防联动控制器。2. 气体灭火控制器在接收到满足联动逻辑关系的首个联动触发信号后，应启动设置在该防护区内的火灾声光警报器。3. 在接收到第二个联动触发信号后，应发出联动控制信号， 联动控制信号应包括下列内容： 1）关闭防护区域的送、排风机及送排风阀门； 2）停止通风和空气调节系统及关闭设置在该防护区域的电动防火阀； 3）联动控制防护区域开口封闭装置的启动，包括关闭防护区域的门、窗； 4）启动气体灭火装置，气体灭火控制器，可设定不大于 30s 的延迟喷射时间；4.启动气体灭火装置的同时，应启动设置在防护区入口处表示气体喷洒的火灾声光警报器；组合分配系统应首先开启相应防护区域的选择阀，然后启动气体灭火装置；5、气体灭火装置启动及喷放各阶段的联动控制及系统的反馈信号，应反馈至消防联动控制器。10对常开防火门的控制功能1.应由常开防火门所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为常开防火门关闭的联动触发信号，联动触发信号应由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联动控制防火门关闭；2.疏散通道上各防火门的开启、关闭及故障状态信号应反馈至防火门监控器。11对防火卷帘的控制功能1.疏散通道上设置的防火卷帘：在防火分区内任两只独立的感烟火灾探测器或任一只专门用于联动防火卷帘的感烟火灾探测器的报警信号应联动控制防火卷帘下降至距楼板面 1.8m 处；任一只专门用于联动防火卷帘的感温火灾探测器的报警信号应联动控制防火卷帘下降到楼板面；2.非疏散通道上设置的防火卷帘：由防火卷帘所在防火分区内任两只独立的火灾探测器的报警信号作为防火卷帘下降的联动触发信号，并应联动控制防火卷帘直接下降到楼板面；3.防火卷帘下降至距楼板面 1.8m 处、下降到楼板面的动作信号和防火卷帘控制器直接连接的感烟、感温火灾探测器的报警信号，应反馈至消防联动控制器。12火灾报警对防排烟设施控制功能1. 同一防烟分区内的两只独立的火灾探测器的报警信号，作为排烟口、排烟窗或排烟阀开启的联动触发信号后，应由消防联动控制器联动控制同一防烟分区排烟口、排烟窗或排烟阀的开启，同时停止该防烟分区的空气调节系统；2.采用排烟口、排烟窗或排烟阀开启的动作信号作为排烟风机启动的联动触发信号，并应由消防联动控制器联动控制排烟风机的启动；3. 加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为送风口开启和加压送风机启动的联动触发信号后，由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动；4.由消防联动控制器联动控制电动挡烟垂壁的降落。13火灾确认后联动控制功能1.在确认火灾后启动建筑内的所有火灾声光警报器，消防应急广播系统应同时向全楼进行广播。2.当确认火灾后，由发生火灾的报警区域开始，顺序启动全楼疏散通道的消防应急照明和疏散指示系统，系统全部投入应急状态的启动时间不应大于 5s。3.切断火灾区域及相关区域的非消防电源，由发生火灾的报警区域开始，顺序启动全楼疏散通道的消防应急照明和疏散指示系统。4.强制所有电梯停于首层或电梯转换层，电梯运行状态信息和停于首层或转换层的反馈信号，应传送给消防控制室显示。以下空白消火栓给水系统检测概述产品名称规格型号数量产品名称规格型号数量室内消火栓消防水泵室外消火栓稳 压 泵直接启泵按钮气压水罐水泵结合器消 防 炮主控项目共检测 项，其中合格 项，不合格 项。一般项目共检测 项，其中合格 项，不合格 项。消火栓给水系统序号检测项目技 术 要 求检测结果结论1消防水源1.消防用水可由给水管网、消防水池或天然水源供给。2.应保证用水的可靠性，有补水措施。3.消防水池有效容量 m3，其中消火栓用水 m3。4.消防水箱有效容量 m3。5.合用水池或水箱有确保消防用水措施。2水泵性能1.主泵流量 m3/h，扬程 m。2.消防水泵应设置备用泵，其工作能力不应小于最大一台消防工作泵。3水泵房1.消防水泵房的出口应直通室外或靠近安全出口。2.消防水泵房应有不少于2条的出水管直接与环状消防给水管网连接，当其中一条出水管关闭时，其余出水管应仍能通过全部用水量。3.消防水泵出水管上应设置试验和检查用的压力表和DN65 的放水阀门。4.当存在超压可能时，出水管上应设置防超压设施。5.消防水泵应与动力机械直接连接。6.消防水泵应保证在火警后 30s 内启动，7.控制柜按钮、指示灯及仪表应正常，应能按钮启停每台水泵。8.消防控制室内的消防联动控制器的手动控制盘，应能直接手动控制消火栓泵的启动、停止。9.主泵不能正常运行时，应自动切换启动备用泵。10.消防水泵应采用自灌式吸水，一组消防水泵的吸水管不应少于两条，并应在吸水管上设置检修阀门。4稳压系统1.消防水箱的设置高度不能满足最不利点消火栓静压要求时,需设置增压设施的,应设置增压泵。2.增（稳）压泵启停运行应正常，启泵与停泵压力符合设定值，压力表显示应正常，当消防主泵启动时，泵应停止运行。5水泵接合器1.数量按每只流量10-15L/s计算确定，竖向分区供水时应分设。2.应安装在便于消防车接近的人行道或非机动车行驶地段，距室外消火栓或消防水池宜为15-40m。3.设置地点应设置相应的永久性固定标志。4.宜采用地上式，地下式时应有明显标志。6室外消火栓1.室外消火栓的数量按其保护半径和室外消防用水量计算确定，每个消火栓的用水量应按为10-15L/s计算。2.应沿道路设置，间距120m。3.消火栓距路边不应大于 2.0m，距房屋外墙不宜小于5.0m。4.宜采用地上式，应有1个DN150或DN100和2个DN65的栓口。5.地下式时应有明显标志，应有DN100和DN65的栓口各1个。7室内消火栓1.应设在位置明显且易于操作的部位，有明显标志。2.消防电梯间前室应设消火栓。3.设有室内消火栓的建筑平屋顶，宜设试验和检查用消火栓(高层带压力表)。4.同一建筑应采用统一规格的消火栓、水枪、水带，栓口直径应为65mm，水带长25m，水枪喷嘴口径19mm。5.消火栓箱组件应齐全，箱门应开关灵活，开度应符合要求。6.栓口离地面或操作基面高度宜为 1.1m，其出水方向宜向下或与设置消火栓的墙面成 90角；栓口与消火栓箱内边缘的距离不应影响消防水带的连接。7.消火栓间距30m/50m，布置应保证同层任何部位有两支水枪的充实水柱同时到达。8.充实水柱长度7m/10m/13m。9.栓口静水压1.0MPa，大于时应采取分区给水。10.栓口出水压0.5MPa时应采取减压措施。11.高层建筑最不利点静水压0.07MPa/0.15MPa。8消防炮1.控制阀应启闭灵活；回转与仰俯操作应灵活，操作角度应符合设定值，定位机构应可靠。2.室内消防炮的布置数量不应少于两门，其布置高度应保证消防炮的射流不受上部建筑构件的影响，并应能使两门水炮的水射流同时到达被保护区域的任一部位。3.室外消防炮的布置应能使消防炮的射流完全覆盖被保护场所及被保护物，且应满足灭火强度及冷却强度的要求。4.触发启泵按钮时消防水泵应启动，出水压力应符合设计要求。9管 网1.室外消防给水管网应布置成环状。2.向环状管网输水的进水管不应少于2条。3.室外消防给水管道的直径DN100。4.与自动喷水灭火系统合用消防泵时应在报警阀前分开设置。5.消防竖管直径DN100，并应有法兰。6.阀门应保持常开并应有明显的启闭标志或信号。10启泵按钮1.临时高压每个消火栓处应设直接启泵按钮，并应有保护设施。2.被触发时， 应直接启动消防泵， 同时确认灯显示。以下空白自动喷水灭火系统检测概述产品名称规格型号数量产品名称规格型号数量喷 头喷 淋 泵水流指示器稳 压 泵报 警 阀气压水罐雨 淋 阀水泵结合器压力开关末端试水装置主控项目共检测 项，其中合格 项，不合格 项。一般项目共检测 项，其中合格 项，不合格 项。自动喷水灭火系统序号检测项目技 术 要 求检测结果结论1消防水源1.消防用水可由给水管网、消防水池或天然水源供给。2.应保证用水的可靠性，有补水措施。3.消防水池有效容量 m3，其中自动喷水灭火系统用水 m3。4.消防水箱有效容量 6 m3 /12 m3 /18 m3。5.合用水池或水箱有确保消防用水措施。2水泵性能1.主泵流量 m3/h，扬程 m。2.消防水泵应设置备用泵，其工作能力不应小于最大一台消防工作泵。3水泵房1.消防水泵房的出口应直通室外或靠近安全出口。2.消防水泵房应有不少于 2 条的出水管直接与环状消防给水管网连接，当其中一条出水管关闭时，其余出水管应仍能通过全部用水量。3.消防水泵出水管上应设置试验和检查用的压力表和DN65 的放水阀门。4.当存在超压可能时，出水管上应设置防超压设施。5.消防水泵应与动力机械直接连接。6.启动消防水泵时，水泵应在30s内投入正常运行。7.控制柜按钮、指示灯及仪表应正常，应能按钮启停每台水泵。8.消防联动控制器的手动控制盘应直接手动控制喷淋消防泵的启动、停止。9.主泵不能正常运行时，应自动切换启动备用泵。10.消防水泵应采用自灌式引水或其它可靠的引水措施11.一组消防水泵的吸水管不应少于两条，并应在吸水管上设控制阀(用蝶阀时应有可靠锁定装置)。4稳压系统1.不设高位消防水箱的建筑，应设气压供水设备，其有效水容积应按系统最不利处4只喷头在最低工作压力下的10min用水量。2.增（稳）压泵启停运行应正常，启泵与停泵压力符合设定值，压力表显示应正常。5水泵接合器1.数量按每只流量10-15L/s计算确定，竖向分区供水时应分设。2.应安装在便于消防车接近的人行道或非机动车行驶地段，距室外消火栓或消防水池宜为15-40m。3.设置处应有相应的永久性固定标志，并有分区标志。4.宜采用地上式，地下式时应有明显标志。6报警阀组1.应有注明系统名称和保护区域的标志,压力表显示符合设定值。2.应设在安全及易于操作的地点，距地高宜1.2m。3.安装报警阀组的室内地面应有排水设施。4.压力表、排水管和试验阀应安装在报警阀上便于观察或操作位置。5.压力开关竖直安装在通往水力警铃的管道上。6.连接报警阀进出口的控制阀应采用信号阀。当不采用信号阀时，控制阀应设锁定阀位的锁具。7.湿式和预作用系统一个报警阀组控制的喷头数宜800只。8.报警阀和控制阀的操作机构应动作灵活、无卡涩现象。9.组件应灵敏可靠,压力开关动作应向消控设备反馈信号。10.雨淋阀组的电磁阀启闭及反馈信号灵敏可靠。7水力警铃1.应设在公共通道或值班室附近外墙上，应有检修、测试用阀门。2.距警铃3m处警铃声强70dB。8水流指示器1.每个防火分区、每个楼层均应设置。2.应使电器元件竖直安装在水平管道上侧，动作方向与水流一致。3.入口前设控制阀时应采用信号阀。4.水流指示器的启动与复位应灵敏可靠，并同时反馈信号。9末端试水装置及试水阀1.每个报警阀组控制的最不利点喷头处，应设末端试水装置，其他防火分区、楼层均应设直径为25mm的试水阀。2.试水装置和试水阀应便于操作,且应有足够排水能力的排水设施。3.试水装置应由试水阀、压力表及试水接头组成。4.试水装置的出水应采取孔口出流方式排入排水管。10系统管网1.报警阀后的管路上不应安装其它用水设施。2.管径100mm的管道应分段用法兰或沟槽式连接。3.短立管及末端试水装置的连接管管径应25mm。4.水箱出水管应设止回阀，并与报警阀前管道连接，DN80/100mm。5.每根配水支管控制喷头8/6只。6.配水管道的工作压力应1.2MPa。 7.开启末端试水装置后，出水压力不应低于0.05MPa。8.配水干管、配水管应做红色或红色环圈标志。11喷 头1.喷头型号、规格、使用场所应符合设计要求。2.同一隔间内应采用相同热敏性能一致的喷头。3.标准喷头最大间距4.5/4.0/3.6/3.0m。4.标准喷头与端墙最大间距2.2/1.8/1.7/1.5m。5.边墙型最大间距和单排保护跨度为3.6/3.0m溅水盘距顶板10-15cm，距背墙5-10cm。6. 除吊顶型喷头及吊顶下安装的喷头外，直立型、下垂型标准喷头的溅水盘与顶板间距7.5-15cm。7.在梁或其它障碍物底面下方安装时其溅水盘与顶板等间距应满足规范要求。8.在梁或宽度1.2m的通风管道、排管、桥架等腹面上方安装时其溅水盘与腹面间距应满足规范要求。9.当梁、通风管道、排管、桥架宽度宽度1.2m时，增设的喷头应安装在其腹面以下部位。10. 管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm。 11.装设通透性吊顶的场所应布置在顶板下。12.顶板或吊顶为斜面时应垂直斜面安装。12模拟灭火功能试验1.湿式系统：在末端试水装置处放水，报警阀应及时启动；带延迟器的水力警铃应在590s内发出报警铃声，不带延迟器的水力警铃应在15s内发出报警铃声；水流指示器、压力开关报警，消防水泵启动，消控室有三者信号显示。2.预作用、雨淋和自动控制的水幕系统：模拟火灾报警信号，报警主机应发出声光报警信号并启动自动喷水灭火系统。3.采用传动管启动的雨淋和水幕系统：启动1只喷头或打开手动试水阀或电磁阀时，雨淋阀动作，压力开关报警，消防水泵启动，消控室有信号显示。以下空白自动喷水灭火系统(局部应用系统)检测概述产品名称规格型号数量产品名称规格型号数量喷 头喷 淋 泵水流指示器增 压 泵报 警 阀末端试水装置压力开关水泵按合器主控项目共检测 项，其中合格 项，不合格 项。一般项目共检测 项，其中合格 项，不合格 项。自动喷水灭火系统(局部应用系统)序号检测项目技 术 要 求检测结果结论1适用范围室内净空8m的民用建筑，且保护区域总建筑面积1000m2的湿式系统。2系统供水1.市政管网水压满足系统用水时，可直接供水；水压不足时可由消防加压泵直接从市政管网吸水。2.当室内消火栓水量能满足系统用水量时，可与消火栓系统合用管网。3.应保证用水的可靠性，有补水措施。3加压系统组件完整、安装正确、功能正常。4报警阀组1.宜设在安全及易于操作的地点，距地高宜1.2m。2.安装报警阀组的室内地面应有排水设施。3.控制阀应采用信号阀或配置能锁定阀位的锁具。4.标准喷头20只或K=115喷头12只时可不设。5.报警阀和控制阀的操作机构应动作灵活、无卡涩现象。6.组件应灵敏可靠，压力开关动作应向消控设备反馈信号。5水力警铃1.铃锤应转动灵活、无阻滞现象，无渗漏水现象。2.与报警阀连接管道的管径应为20mm。3.距警铃3m处警铃声强70dB。6水流指示器1.应使电器元件竖直安装在水平管道上侧,动作方向与水流一致。2.入口前设控制阀时应采用信号阀。3.水流指示器的启动与复位应灵敏可靠，并同时反馈信号。7末端试水装 置1.设在每个报警阀组控制的最不利点喷头处，由DN25mm试水阀、压力表和试水接头组成。2.应便于操作，且应有足够排水能力的排水设施。3.试水装置的出水应采取孔口出流方式排入排水管。8喷 头1.应采用快速响应喷头，喷水强度6L/minm2。2.保护区域内的房间和走道均应布置喷头。3.采用K=80的快速响应喷头时，应符合中危险级I级场所的有关规定。4.采用K=115的快速响应喷头时，喷头布置最大间距:正方形4.4m/矩阵4.6m；喷头至墙2.2m。9系统管网1.报警阀后的管路上不应安装其它用水设施。2.短立管及末端试水装置的连接管管径应25mm。3.配水管道的工作压力应1.2MPa 。4.开启末端试水装置后，出水压力不应低于0.05MPa。5.配水干管、配水管应做红色或红色环圈标志。10系统控制功 能1.报警控制装置应具有显示水流指示器、压力开关及水泵、信号阀等组件状态和输出启动水泵控制信号的功能。2.未设报警阀组或采用加压泵直接从市政供水管吸水的系统，应采取压力开关联动消防水泵。3.未设报警阀组的系统可采用电动警铃报警。以下空白水喷雾灭火系统检测概述产品名称规格型号数量产品名称规格型号数量水雾喷头水 雾 泵雨淋阀稳 压 泵报警控制器气压水罐火灾探测器水泵结合器主控项目共检测 项，其中合格 项，不合格 项。一般项目共检测 项，其中合格 项，不合格 项。水喷雾灭火系统序号检测项目技 术 要 求检测结果结论1消防水源1.消防用水可由消防给水管网、消防水池或天然水源供给，并应确保用水量。2.取水设施应采取防止被杂物堵塞的措施，严寒和寒冷地区水喷雾灭火系统的给水设施应采取防冻措施。3.消防水池有效容积 m3，其中水喷雾用水量 m3。4.消防水箱有效容量 6 m3 /12 m3 /18 m3。5.合用水池或水箱有确保消防用水措施。2消防水泵1.主泵流量 m3/h，扬程 m。2.按1运1备或2运1备设置备用泵，备泵工作能力不小于最大工作泵的工作能力。3.水泵应采用自灌式引水或其它可靠的引水措施。4.每组水泵吸水管应不小于2根。5.吸水管上应设控制阀(用蝶阀时应有可靠锁定装置)。6.出水管上应安装止回阀、压力表、放水阀、泄压阀和排水管。7.消防水泵及其控制柜应有注明系统名称和编号的标志牌。8.控制柜按钮、指示灯及仪表应正常，应能按钮启停每台水泵。9.主泵不能正常运行时，应自动切换启动备用泵。3给水管道1.给水管道上应设泄水阀、排污口；雨淋阀后不应设其他用水设施。2.雨淋阀前应设过滤器，当水雾喷头无滤网时，雨淋阀后亦应设过滤器；过滤器滤网应采用耐腐蚀材料且孔径为4.0-4.7目/cm2。3.过滤器后的管道采用内外涂锌管道，且宜采用丝扣连接。4雨淋阀组1.接通或关断系统的供水。2.接收电信号可电动开启雨淋阀；接收传动管信号可液动或气动开启雨淋阀。3.具有手动应急操作阀。4.显示雨淋阀启、闭状态。5.驱动水力警铃。6.监测供水压力。7.电磁阀前应设过滤器。8.应设在环境温度4，有排水设施的室内，安装位置宜在靠近保护对象并便于操作的地点。9.距水力警铃3m远处声强70dB。5水雾喷头1.喷头布置应使水雾直接喷射和覆盖保护对象。2.水雾喷头选型正确：(1)扑救电气火灾选用离心雾化型；(2)腐蚀性环境选用防腐型；(3)粉尘场所应有防尘罩。3.喷头与保护对象之间的距离不得大于其有效射程。4.喷头的平面布置方式可为矩形或菱形。5.保护油浸式电力变压器时(1)布置在变压器周围，不宜在其顶部；(2)不直接喷向高压套管；(3)油枕、冷却器、集油坑应设喷头保护。6.保护可燃气体和甲、乙、丙类液体储罐时与储罐外壁间距0.7m。7.保护球罐时(1)喷头的喷口面向球心。(2)水雾锥沿纬线方向相交，经线方向相接。(3)V罐1000m3时，水雾锥纬线应相交，经线宜相接，赤道以上环管间距3.6m。(4)无防护层球罐的钢支柱及液位计、阀门等处应有喷头保护。8.保护电缆时，喷雾完全包围电缆。9.保护输送机皮带时，喷雾完
