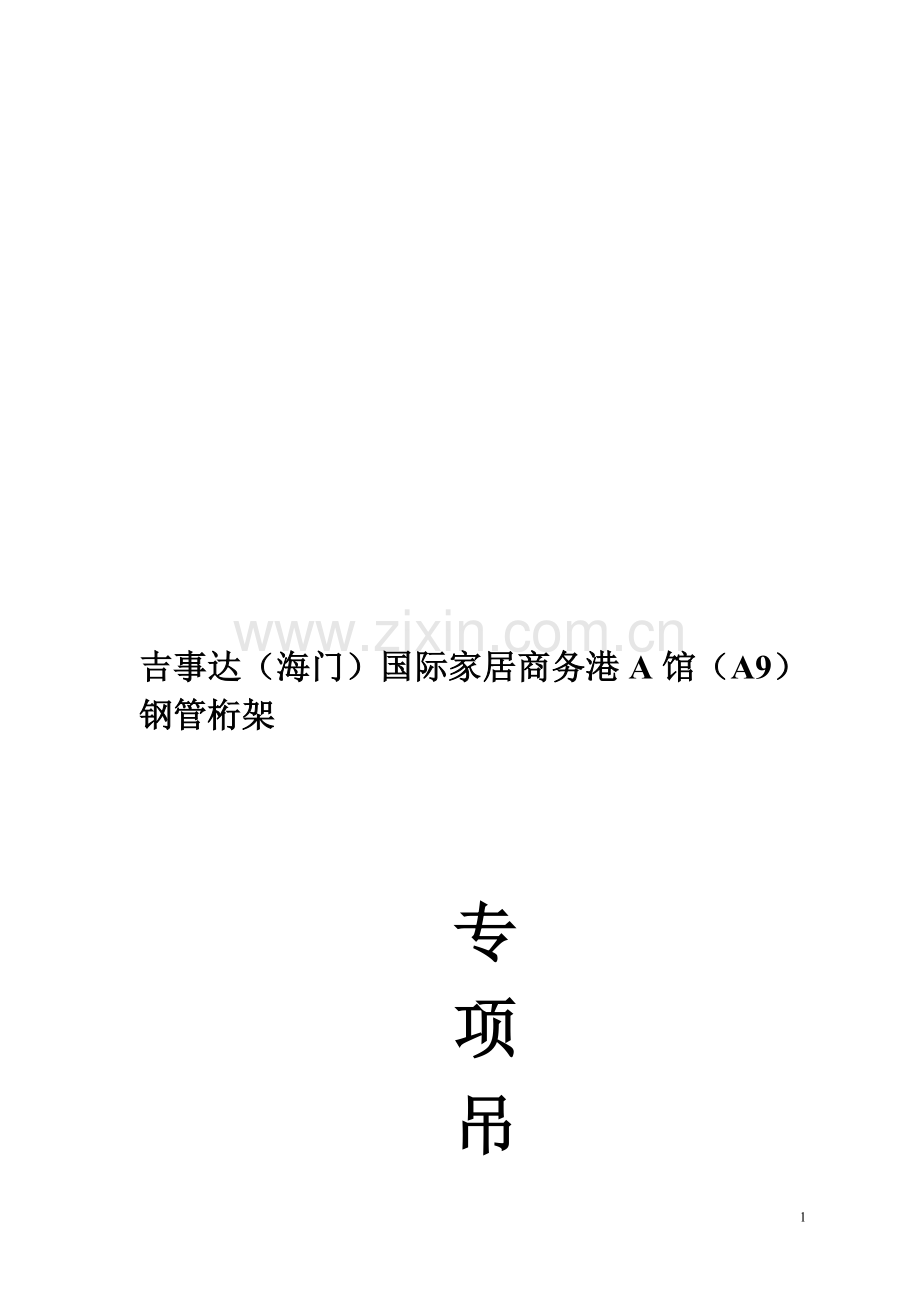

吉事达（海门）国际家居商务港A馆（A9）钢管桁架

专
项
吊
装
方
案

编制单位：浙江八达建设集团有限公司

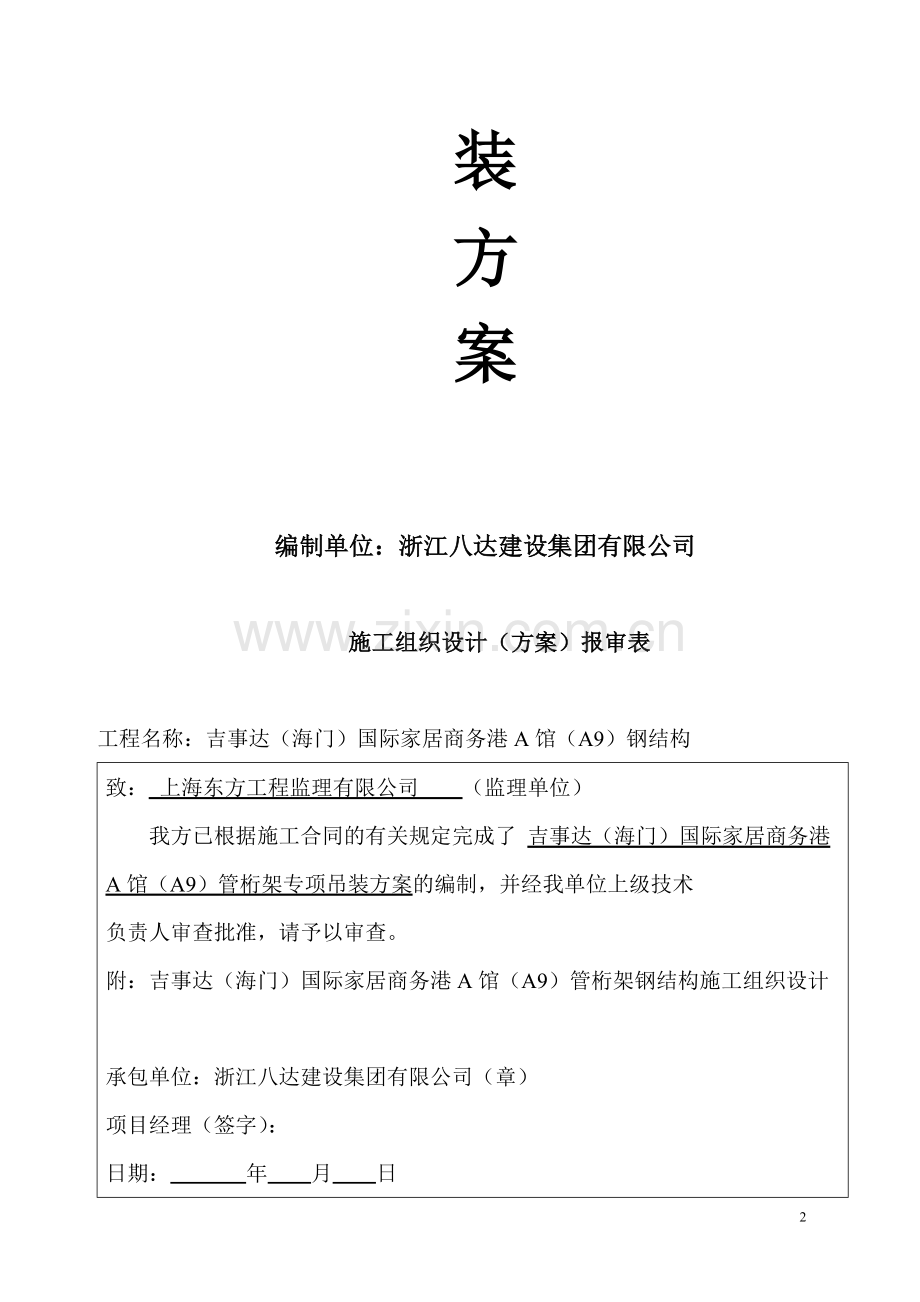

施工组织设计（方案）报审表

工程名称：吉事达（海门）国际家居商务港A馆（A9）钢结构
致： 上海东方工程监理有限公司 （监理单位）
我方已根据施工合同的有关规定完成了 吉事达（海门）国际家居商务港
A馆（A9）管桁架专项吊装方案的编制，并经我单位上级技术
负责人审查批准，请予以审查。
附：吉事达（海门）国际家居商务港A馆（A9）管桁架钢结构施工组织设计

承包单位：浙江八达建设集团有限公司（章）
项目经理（签字）：
日期： 年 月 日
专业监理工程师审查意见：

专业监理工程师（签字）：
日期： 年 月 日
总监理工程师审查意见：

项目监理机构（公章）：上海东方工程监理有限公司
总监理工程师（签字）：
日期： 年 月 日

吉事达桁架系统专项吊装方案

一、工程概况
吉事达（海门）国际家居商务港A组团工程位于江苏省海门市滨江新城大港路、通达路交汇地块，整体建设规模宏大，建筑造型新颖、独特、美观。工程由吉事达（海门）国际家居商务港有限公司投资兴建，浙江八达建设集团有限公司钢结构工程总承包，本次承揽制作加工、安装的是商务港五边形钢结构屋盖工程中柱顶以上的结构部分和柱间支撑部分，
商务港A组团9轴线处五边形钢结构屋盖工程采用圆钢柱多点支承（共设置41根柱），分布于X 22067.031 Y 10678.296、X 21950.5832 Y 10577.0693、X 21985.097 Y 10814.657、X 21844.7704 Y 10635.7222、X 21869.5541 Y 10792.1977区域，采用管桁架结构型式，轴线尺寸投影面积为34967㎡，建筑面积约37000㎡。9轴线处五边形钢结构屋盖工程以9轴线为屋脊，并且以9轴线为中轴线呈对称分布，共计由ZHJ—A、B、C、D、E、F、G、H、J、K、L，MZHJ—B、C、D、E、F、G、H、J、K、L等21榀主桁架和CHJ—A、B、C、D、E、F、G、H、J、K、L、M、N、P、Q、R，MCHJ—A、B、C、D、E、F、G、H、J、K、L、M、N、P、Q、R等32榀次桁架组成，每榀桁架又按具体情况分段。（具体见桁架分布示意图）
结构采用的小直径钢管规格有Φ88.5×3.75、Φ114×3.75、Φ140×4、Φ168×5、Φ299×10等，材质均为Q235B;采用的大直径钢管规格有Φ219×6、Φ273×8、Φ323×10、Φ355×10等，材质均为Q345B;采用的焊接球规格有Φ600×25、Φ700×25，材质均为Q345B。方管檩条采用ٱ150×150×4、ٱ120×120×3、C140×50×20×2.5，材质为Q235。钢结构部分均需做2道环氧富锌底漆。

桁架平面布置图

1、吊机行走路线（由内而外）
2、施工平面布置图

主、次桁架施工区域布置图

桁架吊装顺序图

二、构件一览表
A组团部轴线五边形屋盖钢结构工程桁架构件（包括分段后的构件编号）

见桁件进场计划
主、次桁架构件详细清单如下表：
构件编号
构件名称
数量
ZHJ-A
主桁架
1
ZHJ-B
主桁架
1
ZHJ-C
主桁架
1
ZHJ-D
主桁架
1
ZHJ-E
主桁架
1
ZHJ-F
主桁架
1
ZHJ-G
主桁架
1
ZHJ-H
主桁架
1
ZHJ-J
主桁架
1
ZHJ-K
主桁架
1
ZHJ-L
主桁架
1
MZHJ-B
主桁架
1
MZHJ-C
主桁架
1
MZHJ-D
主桁架
1
MZHJ-E
主桁架
1
MZHJ-F
主桁架
1
MZHJ-G
主桁架
1
MZHJ-H
主桁架
1
MZHJ-J
主桁架
1
MZHJ-K
主桁架
1
MZHJ-L
主桁架
1
CHJ-A
次桁架
1
CHJ-B
次桁架
1
CHJ-C
次桁架
1
CHJ-D
次桁架
1
CHJ-E
次桁架
1
CHJ-F
次桁架
1
CHJ-G
次桁架
1
CHJ-H
次桁架
1
CHJ-J
次桁架
1
CHJ-K
次桁架
1
CHJ-L
次桁架
1
CHJ-M
次桁架
1
CHJ-N
次桁架
1
CHJ-P
次桁架
1
CHJ-Q
次桁架
1
CHJ-R
次桁架
1
MCHJ-A
次桁架
1
MCHJ-B
次桁架
1
MCHJ-C
次桁架
1
MCHJ-D
次桁架
1
MCHJ-E
次桁架
1
MCHJ-F
次桁架
1
MCHJ-G
次桁架
1
MCHJ-H
次桁架
1
MCHJ-J
次桁架
1
MCHJ-K
次桁架
1
MCHJ-L
次桁架
1
MCHJ-M
次桁架
1
MCHJ-N
次桁架
1
MCHJ-P
次桁架
1
MCHJ-Q
次桁架
1
MCHJ-R
次桁架
1
三、施工布置图与吊车行走路线图
施工布置图与吊车行走路线图见A馆主桁架平面布置图和A馆次桁架平面布置图；A馆钢结构支撑布置图。
四、主要机械设备见下表：
主要机械设备
机具名称
型号
数量
用途
汽车吊机
16T
2
搬运、吊装
汽车吊机
25T
2
搬运、吊装
交、直流电焊机
BX-400等
30台
构件焊接
汽车
10T
1台
构件运输
烘箱
ZYHC-60
1
焊条烘焙
保温筒

20只
焊条保温

主要检测设备
名称
型号
数量
用途
水准仪
DS
2
水平、基准高度测量
经纬仪
J2
2
轴线、中心线、垂直度测量
探伤仪
PXUT-27
1
焊缝检测
全站仪
托普康GPS330
1
桁架安装

其他机具
名 称
规格/型号
数 量
千 斤 顶
3-10吨
若干
钢 卷 尺
3M-50M
若干
配电盘(含电表)
50KW
2
电 缆 线
米
若干
钢 丝 绳
米
若干
手拉葫芦
3吨
若干

五、劳动力计划

1、劳动力投入计划表

工种
按工程施工阶段投入劳动力情况
脚手架搭设
桁架运输安装
焊接
檩条安装
油漆涂装
脚手架拆除
清理退场
脚手架工
25

25

安装工

58

15
15

5
电焊工

30

油漆工

10

合计
25
58
30
15
10
25
5

2、现场劳动力资源动态分布

人数：每
格
10
人
130

120

110

100

90

80

70

60

50

40

30

20

10

天
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
105
110
115

六、吊装顺序见下表
顺序
构件名称
构件位置（柱编号）
1
ZC-7
12—14
2
ZC-8
14—16
3
ZC-9
16—18
20—22
4
ZC-10
22—24
5
ZC-11
24—26
6
ZC-1
23—25
7
ZC-2
21—23
8
ZC-3
19—21
17—15
9
ZC-4
13—15
10
ZC-5
11—13
11
ZC-6
1—2
12
ZHJ-C
24—14
13
ZHJ-D
14—2
14
MZHJ-D
1—13
15
MZHJ-C
13—23
16
MZHJ-B
23—29
17
ZHJ-B
30—24
18
ZHJ-A
A—29
19
ZHJ-E
20—28
20
ZHJ-F
12—B
21
MZHJ-J
B—25
22
ZHJ-G
8—G
23
MZHJ-K
G—21
24
ZHJ-H
4—A
25
MZHJ-L
A—17
26
MZHJ-E
25—19
27
ZHJ-J
28—B
28
MZHJ-F
B—11
29
ZHJ-K
22—G
30
MZHJ-G
G—7
31
ZHJ-L
18—A
32
MZHJ-H
A—3
33
CHJ-A
22—26
34
CHJ-B
18—30
12—25之间
35
CHJ-C
14—27
36
MCHJ-K
37
CHJ-D
12—25
10—23之间
38
MCHJ-L
39
CHJ-E
10—23
8—21之间
40
MCHJ-M
41
CHJ-F
8—21
6—19之间
42
MCHJ-N
43
CHJ-G
6—19
4—17之间
44
MCHJ-P
45
CHJ-H
4—17
2—15之间
46
MCHJ-Q
47
CHJ-J
2—15
1—13之间
48
MCHJ-R
49
MCHJ-A
25—19之间
50
MCHJ-B
25—17
27—15之间
51
MCHJ-C
25—17
27—15之间
52
CHJ-K
53
MCHJ-D
28—11
22—7之间
54
CHJ-L
55
MCHJ-E
28—11
22—7之间
56
CHJ-M
57
MCHJ-F
22—7
18—3之间
58
CHJ-N
59
MCHJ-G
22—7
18—3之间
60
CHJ-P
61
MCHJ-H
18—3
14—2之间
62
CHJ-Q
63
MCHJ-J
18—3
14—2之间
64
CHJ-R

七、吊装前的准备工作
1、轴线、标高复核：
结构安装前应对基础轴线和标高再次进行检查，其钢柱应符合如下要求：
（a）柱间距符合标准要求；
（b）钢柱垂直度符合标准要求。
2、首先，认真检查柱子的基脚是否已二次灌浆，螺栓上的螺帽是否到位，例如，垫片，两面三刀个螺帽，柱顶球节点螺栓螺帽（双螺帽）。如果检查下来缺少，并要和有关单位协调解决。
3、为了保证A区9轴主桁架安全和质量，吊装前必须具以下条件：
A、拟定专项安全吊装作业措施，并向操作人员安全交底；
B、进场起重机械并应检验合格，并报审；
C、组装焊接焊缝探伤合格，焊接工艺评定报告齐全；
D、桁架组装检验批，报验，验收合格；
E、钢柱安装各专业施工完，并有隐蔽记录及工序交接资料；
F、认真检查组装好构件是否放平、垫实，防止变型扭曲；
G、起重工认真检查好吊具，如钢丝绳，卡环，倒链等各种吊具；
H、吊装前必须有专业人员指挥吊装。

八、钢丝绳的选用
1、支撑桁架钢丝绳的选用
本工程支撑桁架最大重量为3.1吨，加上吊具及其它辅助构件的重量，以3.4吨计算，根据要求水平吊装的夹角应大于60度，以60度计算，具体受力分析图如下：

钢桁架吊装受力分析图
G=3400kg=34000N，sinα=0.866,
则F=G/2sinα=34000/1.732=19630.4N,
选用6X19-15.50-170钢丝绳,查表得φ修=0.85，取安全系数K=6。
查表得[F]安全拉力=ΣSPXφ修/K=152000X0.85/6=21533.3N，
[F]安全拉力＞F=19630.4N
因此本工程支撑桁架吊装选用6X19-15.50-1700钢丝绳进行吊装。
2、主屋盖桁架钢丝绳的选用
①钢结构屋盖桁架最大重量为16.7吨, 加上吊具及其它辅助构件的重量，以17.0吨计算，根据要求水平吊装的夹角应大于60度，以60度计算，具体受力分析图如下：

钢桁架吊装受力分析图
G=17000kg=170000N，sinα=0.866,
则F=G/2sinα=170000/1.732=98152.4N,
选用6X37-34.50-1700钢丝绳,查表得φ修=0.82，取安全系数K=6。
查表得[F]安全拉力=ΣSPXφ修/K=758000X0.82/6=103593.3N，
[F]安全拉力＞F=98152.4N
因此本工程支桁架吊装可选用6X37-34.50-1700钢丝绳进行吊装。
②如采用双机抬吊，则单台吊机承重量为8.5吨, 加上吊具及其它辅助构件的重量，以9.0吨计算，根据要求水平吊装的夹角应大于60度，以60度计算，具体受力分析图如下：

钢桁架吊装受力分析图
G=9000kg=90000N，sinα=0.866,
则F=G/2sinα=90000/1.732=51963N,
选用6X37-26.00-1700钢丝绳,查表得φ修=0.82，取安全系数K=6。
查表得[F]安全拉力=ΣSPXφ修/K=426500X0.82/6=58288.3N，
[F]安全拉力＞F=51963N
因此本工程桁架吊装也可选用6X37-26.00-1700钢丝绳进行吊装。
九、支撑桁架的吊装
在吊装准备工作与桁架拼装完成后，组织施工人员进行吊装。
1.钢丝绳的绑扎,对称绑扎如下示意图:

2.桁架吊装的施工方法
桁架吊装时应两点对称绑扎(吊装水平桁架)或不对称绑扎(吊装斜支撑桁架)。吊装水平桁架时,吊钩垂线对准桁架的重心，起吊后桁架保持水平状态。在桁架的两端设溜绳控制，以防碰撞柱子。对位时应缓慢降钩，将桁架两端吊装准线与柱子连接点对准。吊装斜支撑桁架时，采用不对称绑扎，吊装过程中保持桁架的稳定性，严禁快速吊装，发生安全事故。
十、屋盖钢桁架的吊装
1、屋盖钢桁架的吊装次序见构件进场计划。
2、在桁架吊装以前，应先将支座（节点球已安装在管桁架上）安装完毕，支座安装的质量必须符合GB50205-2001标准规范和施工图纸要求。
3、由于主桁架的跨度比较大，最大的主桁架ZHJ-A柱间距离为60米，重量为16.7吨,最高标高为18.05米，为了安全起见，整体拼装完成后采用双机抬吊（可采用25T）。在两钢柱周围搭设脚手架支撑平台。工作平台搭设采用脚手架工作平台，脚手架从地面向上搭设，设置交叉支撑，脚手架上满铺脚手片，脚手架承载能力≥250kg/m2。
4、在地面上搭设好桁架的拼装胎架，用水准仪、经纬仪和全站仪测量和控制胎架的定位尺寸、标高，胎架要牢固。
5、将弦杆杆件分别放置于对应位置处，将支座放置于柱顶上并对准轴线位置。
6、在胎架上先对主弦杆对接接长，对接拼装时，在对接口处必须设置焊接衬套，控制好杆件的直线度，先进行点焊固定，再进行检查测量和定位，确认无误后将主弦杆固定在胎架上，按对接焊接工艺的要求进行对接口的焊接，焊接完成后符合检测条件后进行焊口检测。
7、主弦杆焊接完成检验合格后，按图纸要求在弦杆上放样，然后按安装图编号从两端向中间拼装弦杆间的杆件，相贯面口要吻合紧密，节点位置在预放样处，拼装时均采用点焊固定，直至整榀桁架拼装完成。
8、整个拼装过程中用全站仪实施全过程测量控制，确保桁架的位置、尺寸符合要求。
9、按设计和规范规定对焊接质量进行检查、测量并达到合格要求，对不合格的焊缝按焊接工艺的要求进行修正。
10、将拼装完成的桁架用大型汽吊设备吊装就位，然后将桁架两端支座与柱顶支座焊接固定。安装过程中必须适时控制桁架的位置尺寸等。
11、两台汽吊具体吊装如下示意图：

Φ24~6×37+1
距端头约10米 距端头约10米

十一、方钢檩条的安装
根据檩条布置图纸的要求，先在主、次桁架安装焊接好檩托，安装必须控制好檩托的间距和檩托的方向。然后用16T的吊车按照主、次桁架的顺序安装完成。
十二、安装施工质量保证措施
1、以现行质量体系为基础，对翻样质量进一步进行控制。具体要求技术部做到翻样、校对、批准各负其责。翻样次序及方案在技术部主持下，召集生产、质量、安装等部门会审。
2、订立安装质量责任制,对施工及管理人员进行技术、质量交底。
3、对施工组织设计进行交底,对施工中的关键质量问题进行探讨并提出解决办法,订出作业指导书。
4、对到工地的构件、零部件进行保护和保管，以防损伤。
5、检验人员应严格把关，施工、质量人员在安装过程中勤指导，多督促。
6、严格按规定要求进行检查、测量。
7、对编号、包装、堆放进行规划，应做到编号准确、包装完好、堆放合理、标识明确。
8、装卸：为确保运输过程安全、可靠，应派人到工地监督装卸货物，严格要求吊装合理，堆放整齐，不允许自由卸货。不允许在污泥和低洼积水地堆放。
9、要对质量员、检验员提出严格要求，并要对队长、施工员、安装工人进行质量教育，共同承担安装质量责任。
10、现场质量员，检测人员应与安装队伍一道工作；随时检验，不离岗，同时对现场货物装卸，堆放进行质量管理。
11、质量工程师应及时汇集整理有关检验记录资料和有关质量资料，以便及时提供监理人员。
12、生产和安装过程严格行使质量否决权，不经检验不转达序，不合格品不转序。
13、现场出现问题不擅自处理，应由质量工程师技术工程师会同有关专家和技术人员处理。
14、每道工序安装前由施工员和质量员进行技术质量交底，务使施工人员和安装人员领会要领。
15、经纬仪、水准仪、钢卷尺等测量手段应配备完善，由质量工程师负责并保管。
16、各部门、各生产人员都应对本工程质量负责，对产生的每种质量问题，都应有相应的纠正措施和经济处罚措施。
a.不按程序文件、作业指导书（工艺文件）操作的，每发现一次扣罚10-100元。
b.每出现一次不合格，应对责任人员扣罚5-20元。
c.检验员失职一次，扣罚当月奖金的20%。
d.技术及管理人员每失职一次，应扣罚造成损失的1%-5%，经济
损失额由财务部核算。
十三、现场安全及文明施工措施
1、安全目标：杜绝一切伤亡事故和火灾事故。
2、安全措施
2.1.建立现场安装保险措施，现场将派1名安全员专职安全管理，处理安全隐患；做到安全管理措施到位，安全管理防护措施到位，进场人员应带安全帽,穿防滑鞋。
2.2.订立安全制度，做好醒目的安全警戒标志，施工区域必须设有警戒线对所有进场安装施工人员进行三级安全教育。
2.3.高空作业，吊装都须系安全带，拉设生命线或临时护拦，必要时铺设安全网。
2.4.严格执行安全十大禁令。吊装及零部件和构件提升时严禁在吊架下走动人员。任何吊装在吊装前应进时上下交叉作业。
2.6.起吊前应有专人检查吊点、吊钩、索具、电源及吊装系统，起吊时应速度均匀，下落时应低速稳放。
2.7严格执行安全生产六大纪律，执行起重吊装“十不吊”规定，执行气割、电焊“十不烧”规定。
2.9.现场电线做到架空，所有用电必须由电工接线，严禁大雨天露天用电。
2.10.夜间开夜工应有足够的照明，上、下走道应结实和合理。并应有扶手和安全防护。
2.11.电动机械和手持电动工具，要设置漏电跳闸装置。
2.12.严格执行现场安全操作规程作业，特殊情况应征得项目经理、技术工程师、安全员同意。
2.13.当遇大风雨时（6级以上），不宜操作，并及时检查已安装的梁、柱，机电设备。必要时用缆绳固定。
2.14.高空作业必须系安全带，必要时应在下面铺设安全网。
2.15.做好施工期间突发事件的防范和救护。
3防火及保卫措施
3.1.施工现场配备灭火器并保持有效。
3.2.用现场的消防水管作为急用。
3.3.气割及电焊区域应严格做好防火工作。
3.4.油漆、涂料由专人负责，施工现场及库区严禁烟火。
3.5.接受现场治安保卫，遵守地方法律，杜绝刑事治安案件的发生。
3.6.夜间施工现场必须设立保卫人员，保护材料，设备的安全。
3.7.与交叉配合施工单位建立良好的联防关系，以良好的治安环境确保施工生产的顺利进行。
3.8. 保证“110”“119”电话的畅通，发生案件及时报警。
4.用电要求
4.1.施工现场临时用电必须执行《施工现场临时用电安全技术规范》。必须装设安全型配电箱。
4.2.架设电线线路必须符合当地电业局的规定，电气设备必须接零接地。
4.3.各种用电装置都必须装漏电开关，电焊机、烘箱等必须做好可靠的接地装置，下班后必须切断一切用电装置的电源。
4.4移动配电箱和开关箱的进出线，必须使用橡皮绝缘电缆。移动电箱至各用电设备应使用橡皮护套软电缆。
4.5大容量电气设备必须配备电箱，一机一闸或单独配置电源，防止过载。.自动开关跳闸后，在没有查清原因前，严禁再合闸。
4.6.严禁非电工在配电箱内乱拉、乱接电线。
4.7.严禁非专业热暖私自接驳、拆除电缆、电器。
4.8.对现场使用的电器线路和设备进行安全检查，对电线绝缘接地接零、漏电保护器等开关的完好，必须指定专人定期测试。
5.现场文明施工
5.1.严格按要求布置现场，接受甲方单位的检查、监督。现场机具设备的布置、材料半成品的堆放要合理整齐，施工用电的拉设须同土建单位协调一致。
5.2.坚持贯彻执行“施工现场标准化管理规定”和《建筑施工安全检查标准》（JGJ59—99）
5.3.现场施工按甲方的统一组织、调度进行，搞好平行、立体交叉作业的协调。
5.4.施工完毕后，各种材料、下脚料、废弃物及时清理出现场，丢弃物要倾倒在指定场所。做到工完、料尽、场地清。
5.5.工人上班禁止穿拖鞋、赤膊、工地严禁随地大小便。
5.6.努力搞好社会各界友好关系，争取在质量、文明等各方面创一流。
5.7.严禁带小孩进入施工现场（包括车间、工场）作业。
5.6.严禁酒后作业，带病工作。
5.7.严禁在工地上、高空乱扔乱丢物品。
5.8.严禁违纪、违规及其他不文明行为。
5.9.按程序和规范作业，严禁野蛮施工。
5.10.施工人员必须遵守施工现场一切安全规范。
5.11.对每天工作内容进行针对性技术、质量、安全交底。做到人人心中有底。
5.12.提倡文明待人，文明操作，文明施工，做到施工现场
和生活区清洁卫生。

浙江八达建设集团有限公司
2006年4月
