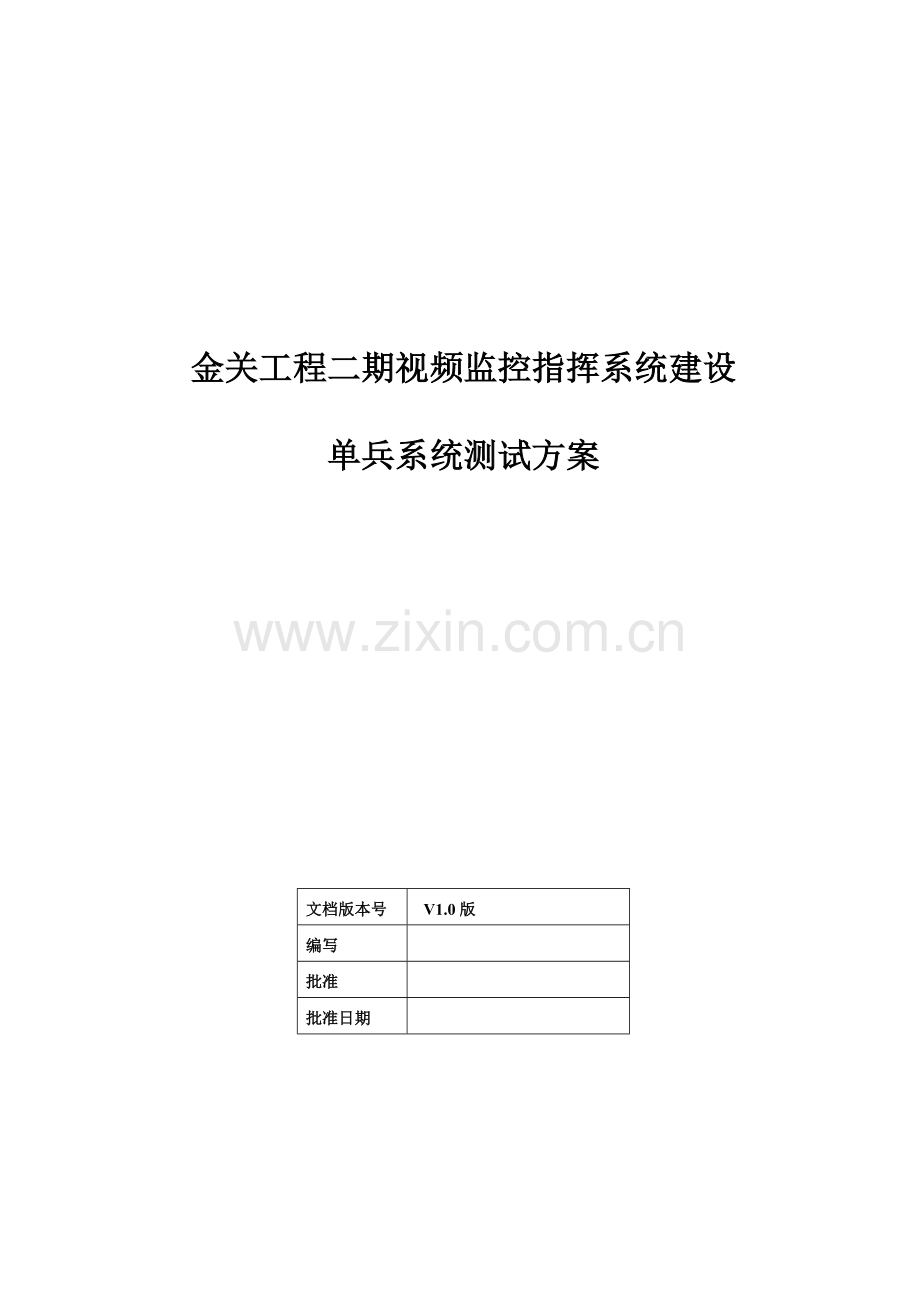

金关工程二期视频监控指挥系统建设
单兵系统测试方案

文档版本号
V1.0版
编写

批准

批准日期

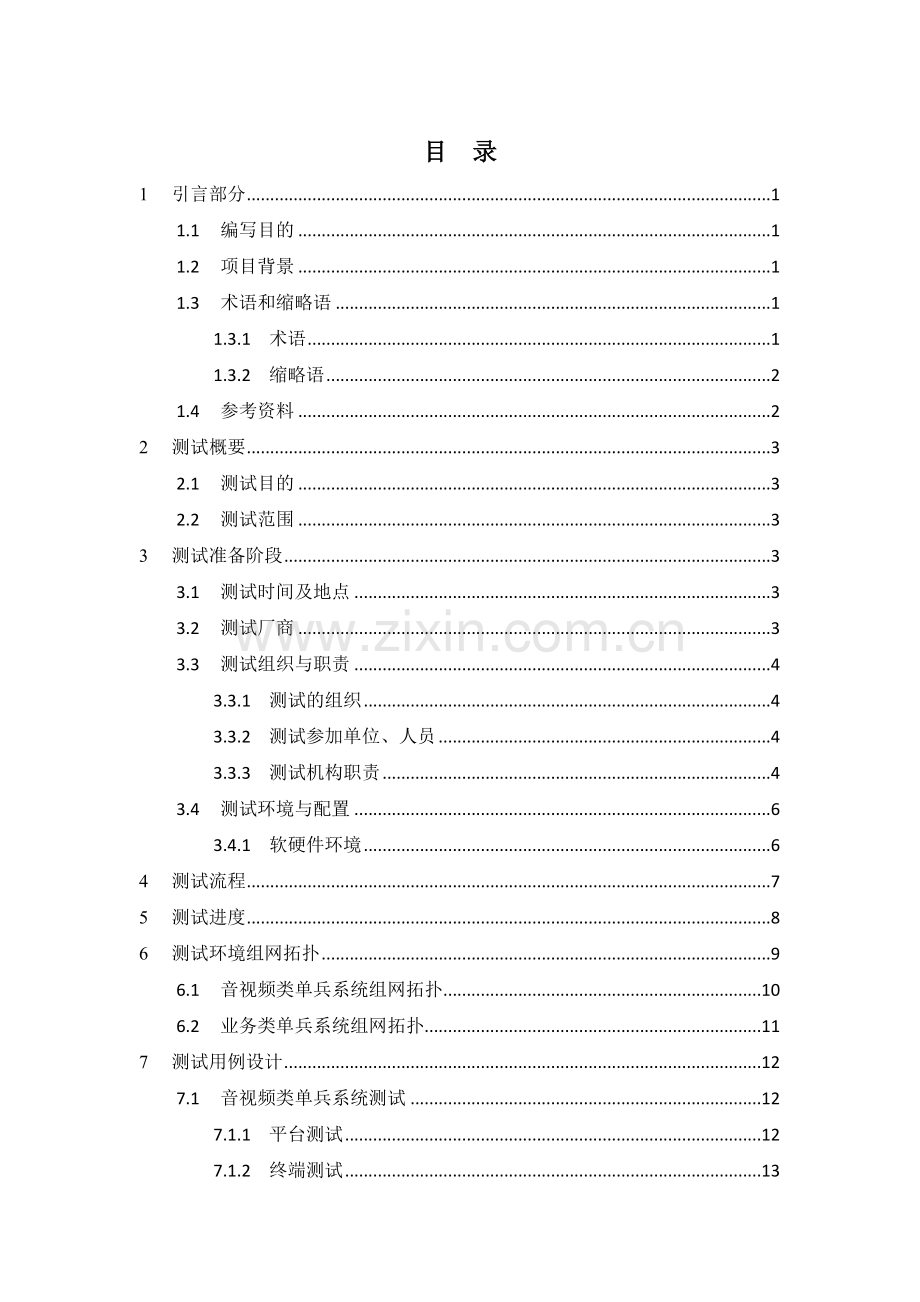

目 录
1 引言部分 1
1.1 编写目的 1
1.2 项目背景 1
1.3 术语和缩略语 1
1.3.1 术语 1
1.3.2 缩略语 2
1.4 参考资料 2
2 测试概要 3
2.1 测试目的 3
2.2 测试范围 3
3 测试准备阶段 3
3.1 测试时间及地点 3
3.2 测试厂商 3
3.3 测试组织与职责 4
3.3.1 测试的组织 4
3.3.2 测试参加单位、人员 4
3.3.3 测试机构职责 4
3.4 测试环境与配置 6
3.4.1 软硬件环境 6
4 测试流程 7
5 测试进度 8
6 测试环境组网拓扑 9
6.1 音视频类单兵系统组网拓扑 10
6.2 业务类单兵系统组网拓扑 11
7 测试用例设计 12
7.1 音视频类单兵系统测试 12
7.1.1 平台测试 12
7.1.2 终端测试 13
7.2 业务类单兵系统测试 18
7.2.1 平台测试 18
7.2.2 终端测试 20
8 测试评判标准 22
8.1 评价原则 22
8.2 评分方法 22
8.3 评分标准 22

1 引言部分
1.1 编写目的
编写《单兵系统测试方案》重要规定了单兵系统测试的程序、方法、流程和评判标准，用于指导客户对单兵系统进行验证并指导测试方对单兵系统平台软件和单兵终端进行测试，以有效保证系统产品的质量。
1.2 项目背景
以建设适应现代海关建设规定的海关指挥体系为目的，按照“情况明、数字准、责任清、作风正、工作实”的规定，建立“信息全面、反映迅速、指挥有序”的纵向指挥有力、横向协作紧密、整体运转高效有序的全国海关监控指挥体系。
全国海关监控指挥系统重要涉及硬件支撑系统，支撑平台，场地基础设施以及软件应用系统建设、安全运维管理和标准规范体系6个部分。单兵系统作为全国海关监控指挥系统的重要组成部分，重要用在业务现场突发事件的紧急处置和调度；业务现场的监管工作、查验和放行等工作；缉私行动过程中的分组、抓捕和调查取证中。当海关网络不能覆盖的野外、非设关地、海上等区域，处置现场海关关员需通过携带便携式装备，通过3G/4G无线移动网络，与指挥中心进行音视频通话，接受指令下达，进行业务操作和专项行动等，以满足工作的需要，提高海关人员的工作效率。
1.3 术语和缩略语
1.3.1 术语
本方案术语但不限于如下术语。
1、 总体设计方案
《金关工程（二期）全国海关监控指挥系统基础设施建设工程总体设计方案》
2、 综合调度系统
监控指挥综合调度系统
3、 初设
《海关金关工程（二期）初步设计方案和投资概算报告》
4、 基础设施指导方案
《海关金关工程（二期）全国海关监控指挥中心基础设施建设指导方案》
5、 一级指挥中心
海关总署为一级监控指挥中心
6、 二级指挥中心
直属海关为二级监控指挥中心
7、 三级指挥中心
从属海关为三级监控指挥中心
1.3.2 缩略语
本方案缩略语但不限于以下缩略语。
H.320：在窄带可视电话系统和终端（N－ISDN) 上进行多媒体通信的标准。
H.322：在有QoS保证的局域网上进行多媒体通信的标准。
H.323：在无QoS保证的包互换网络上进行多媒体通信的标准。
H.263是由ITU-T制定的视频会议用的低码率视频编码标准，属于视频编解码器。
H.264：是国际标准化组织（ISO）和国际电信联盟（ITU）共同提出的继MPEG4之后的新一代数字视频压缩格式。
1.4 参考资料
本方案参考依据但不限于如下方案进行编写。
《海关金关工程（二期）初步设计方案和投资概算报告》；
《金关工程（二期）全国海关监控指挥系统基础设施建设工程总体设计方案》；
《安全防范视频监控联网系统信息传输、互换、控制技术规定》GB/T28181-2023；
《安全防范工程技术规范》GB50348-2023；
《民用闭路监视电视系统工程技术规范》GB 50198-1994；
《会议电视系统工程设计规范》YD5032-2023；
《会议电视系统工程验收规范》YD5033-2023；
《视频安防监控系统工程设计规范》GB50395-2023；
《视频显示系统工程技术规范》GB50464-2023；
2 测试概要
2.1 测试目的
目的在于检查单兵系统功能的对的性、系统的稳定性和性能指标，测试人员根据此方案依次进行系统测试，并按照测试评判准则编制测试报告，并为客户开展后期工作提供参考。
2.2 测试范围
本部分重要合用于单兵系统管理平台软件和单兵终端的测试及质量评估。
3 测试准备阶段
3.1 测试时间及地点
测试时间：2023年7月21日
测试地点：海关总署机房
3.2 测试厂商
序号
参测厂商
测试设备品牌
调试时间
测试时间
1
华平

7月21日
7月21日
2
海康

7月22日
7月22日
3
电信

7月23日
7月23日
4
联通

7月24日
7月24日
5
真视通

7月25日
7月25日
6
佳讯飞鸿

7月28日
7月28日
7
天地阳光

7月29日
7月29日
8
迈可行

7月30日
7月30日
9
普天

7月31日上午
7月31日上午
上海精视

7月31日下午
7月31日下午
10
平台兼容性测试

8月1、4、5日
8月1、4、5日

3.3 测试组织与职责
3.3.1 测试的组织
单兵系统测试工作重要由分项集成单位组织安排。重要由组织方、受测方、监理方共同实行。设备商为受测方，信息中心参与。由用户委派的监督人进行全过程监督，评审小组在测试过程与受测方协同完毕测试并对测试结果进行评审。
3.3.2 测试参与单位、人员
参与测试的人员涉及使用单位、监理单位、设计单位的代表和一定数量的技术专家，具体参与人数见下表：
测试单位
测试角色
人员数量
备注
北京赛迪信息工程监理有限公司
监理方

长城计算机系统与软件有限公司
组织方

华平
受测方

海康
受测方

电信
受测方

联通
受测方

真视通
受测方

佳讯飞鸿
受测方

天地阳光
受测方

迈可行
受测方

普天
受测方

上海精视
受测方

3.3.3 测试机构职责
系统测试时要协商组成测试小组，测试小组针对单兵系统的功能性、性能稳定性和兼容性进行测试，并根据评判准则出具公平、公正、合理的测试报告，最后提交科技司，作为开展后期工作的参考。测试小组组织机构如下图所示

图 1 测试小组组织机构图
3.3.3.1 测试经理
1、负责测试团队管理工作；
2、负责带领测试团队，设计、执行、优化测试过程,丰富测试手段，引入新的测试框架和测试策略；
3、与其他测试人员、开发人员、项目管理人员沟通和协作，推动整个项目的顺利进行；
4、维护测试流程，记录和分析测试结果，提高测试效率和质量。
5、负责测试报告的审核。
3.3.3.2 重要测试人员
1、根据需求制定测试计划，设计测试数据和测试用例；
2、有效地执行测试用例，提交测试报告；
3、准确地定位并跟踪问题，推动问题及时合理地解决；
4、完毕对产品的集成测试与系统测试，对产品的软件功能、性能及其它方面的测试。
3.4 测试环境与配置
3.4.1 软硬件环境
为便于测试准备工作的开展和测试时间安排的衔接，本次海关单兵系统测试应以下基础环境进行准备。
3.4.1.1 网络测试基础环境准备
信息中心准备
序号
设备名称
设备用途
数量
备注
1
测试场地供电及网络基础环境
提供220V电源接口
1

2
虚拟化应用服务器
提供海关业务系统访问
1

3
互联网固定IP地址
互联网接入
1

4
互换机
24口，带端口限速功能
1

3.4.1.2 测试相关设备准备
受测厂商准备
序号
设备名称
设备用途
数量
备注
1
单兵服务器
信令转发
2

2
视频应用发布服务器
信息发布
1

3
音视频单兵终端
3G单兵(含3G卡)
3

4
音视频单兵终端
4G单兵(含4G卡)
1

5
业务类单兵终端
信息采集
2

6
单兵调度终端
接受单兵音视频信号
1

7
高清电视机
42寸液晶电视
2

8
音箱
用于单兵调度终端音频回放
1

9
DVD播放器
含测试碟
1

10
秒表
网络延时测试
2

11
麦克风
用于声音同步测试
1

12
显示器
设备调试
2

13
网线
网络连接
若干

14
无线路由器
WIFI接入
1

15
网损仪
网络丢包
1

4 测试流程
测试过程大体分为两个阶段：准备阶段与测试阶段。
在准备阶段，被测试方的重要工作是在测试地点针对单兵系统的测试需求进行基础测试环境的准备工作，其中涉及设备的上架安装、配置、测试设备载入测试规定规定的操作系统软件，设备板卡模块安装，线缆对接，软件功能配置调试等。此外，被测试方需要根据测试规定准备相应的参测设备，并向组织方提交测试设备型号清单。
测试阶段重要根据测试用例对单兵系统进行逐个测试，在功能性、性能稳定性、兼容性分别进行测试，最后并出具具体的测试报告。具体测试流程如下图所示：

5 测试进度
本次测试时间为7月21日至8月5日（不含节假日），共计12天。计划7月15日至7月18日将测试设备发至测试地点（海关总署），并进行环境搭建；7月21日至8月5日为正式测试阶段，计划每个测试厂商1天；最后测试平台的兼容性（测试时间为8月1、4、5日）。

6 测试环境组网拓扑
由于单兵系统重要有两种应用：业务类和音视频类。根据单兵系统应用将测试重要按照单兵系统应用进行搭建，并依次从系统的功能、性能和兼容性三个方面进行测试。

6.1 音视频类单兵系统组网拓扑

6.2 业务类单兵系统组网拓扑

7 测试用例设计
7.1 音视频类单兵系统测试
7.1.1 平台测试
序号
测试项目
测试内容
评测方法
测试结果
功能测试
1
平台用户管理
用户的创建、修改、删除、赋权、记录功能
在单兵接入服务器上创建一个单兵用户，并对其进行修改、赋权、删除等操作，用创建完毕的用户登录平台验证操作是否有效。
□通过
□不通过
2
调度窗口设立
支持多窗口显示单兵图像，且在不中断传输的情况下单兵图像的位置可以任意调整
可设立4分屏模板，接受2个单兵终端视频图像，在不退出情况下单兵终端视频画面能互换操作。
□通过
□不通过
3
模板设立
模板可以随机设立。
查看相应界面验证。
□模板数≥15
□模板数＜15
□模板数=0
最大支持多少画面分屏显示
查看相应界面验证。
□分屏＞30
□30≤分屏≤10
□分屏＜10
4
本地录制存储
具有录像功能，可以选择任意单个单兵图像或多个单兵图像进行录像
对任意一个单兵图像进行录像。
□通过
□不通过
对多个单兵图像进行录像。
□通过
□不通过
5
图像抓拍
支持远端抓拍单兵终端图像功能
在本地可进行图像抓拍、保存、回访等操作。
□通过
□不通过
6
日记功能
提供单兵终端登录日记功能
进入单兵接入服务器，查看单兵终端上下线情况。
□通过
□不通过
7
管理界面
支持web界面管理，无须安装此外的管理软件
用电脑打开IE浏览器，输入服务器IP地址，能访问平台登录界面。
□通过
□不通过
性能测试
1
平台分级管理
单兵接入服务器的级联性；
用2台单兵接入服务器模拟成海关总署和直属海关平台，且构成二级联，海关总署单兵终端登录海关总署单兵服务器，同时直属海关单兵终端登录直属海关单兵服务器。
□通过
□不通过
多级平台具有独立的账号数据管理能力。
海关总署单兵接入服务器能看到直属海关所有的单兵账号。
□通过
□不通过
支持海关总署对海关网内所有单兵终端的调度
在海关总署单兵接入服务器上，能同时接受总署海关单兵终端和直属海关单兵终端的图像，并可以和其中任何一个单兵对讲。
□通过
□不通过
2
单台服务器接入数量
查看单台服务器支持的最大单兵终端接入路数
通过服务器管理页面查看可接入的单兵终端接入路数。
□通过
□不通过
兼容性测试
1
与其他厂家单兵设备接入
单兵平台兼容性
在单兵接入服务器上建立多个设备账号，看其他厂家单兵终端能否使用该该账号正常登陆，可与其他厂家单兵终端进行交互。
□通过
□不通过
（表1音视频类单兵平台测试）
7.1.2 终端测试
1.1.1
1.1.2
7.1.2.1 网络适应性测试
序号
测试内容
测试项目
测试方法
评测标准
测试结果
环境：测试人员携带单兵终端到用户指定地点（覆盖3G、4G网络 ）进行测试
1
3G网络测试（图像分辨率为640*480, 帧率15）
图像质量
观测单兵终端回传单兵接入服务器的图像，是否有马赛克、抖动、跳帧、拖影、停顿等现象。
解码图像上稍有可觉察的损伤或干扰

解码图像上有损伤或干扰，但可接受

解码图像上损伤或干扰较严重 ，无法接受

图像延时
使用2个秒表对时后，一块有单兵终端拍摄，另一块秒表由测试人员拿到远端测试点，观测远端图像里秒表时间与测试人员手里秒表之间时钟值差
图像延时<1秒

1秒≤图像延时≤3秒

图像延时>3秒

唇音同步
单兵终端对准一个现场测试人员，让测试人员进行1到10的手势报数，指挥中心观测报数人员手势和声音的吻合度。
唇音同步<1秒

1秒≤唇音同步≤3秒

唇音同步>3秒

2
4G网络测试（图像分辨率为640*480, 帧率15）
图像质量
观测单兵终端回传单兵接入服务器的图像，是否有马赛克、抖动、跳帧、拖影、停顿等现象。
解码图像上稍有可觉察的损伤或干扰

解码图像上有损伤或干扰，但可接受

解码图像上损伤或干扰较严重 ，无法接受

图像延时
使用2个秒表对时后，一块有摄像机拍摄，另一块秒表由测试人员拿到远端测试点，观测远端图像里秒表时间与测试人员手里秒表之间时钟值差
图像延时<1秒

1秒≤图像延时≤3秒

图像延时>3秒

唇音同步
单兵终端对准一个现场测试人员，让测试人员进行1到10的手势报数，指挥中心观测报数人员手势和声音的吻合度。
唇音同步<1秒

1秒≤唇音同步≤3秒

唇音同步>3秒

（表 2 音视频类单兵终端网络适应性测试）
7.1.2.2 性能指标测试（有线网络测试）
序号
测试内容
测试项目
测试方法
评测标准
测试结果
测试环境：以DVD播放一段视频(含语音及字幕)，并显示播放的时钟(精确到秒)。将DVD视频输出作为单兵的视频源或作为单兵摄像头拍摄的视频源，通过单兵进行编码，现场同时显示原始图像和解码后的图像。
1
网络限速256Kbps测试条件:
终端编码:码率:CIF、15帧以上
图像质量
比较解码图像和原始图像的清楚度和流畅限度
解码图像上稍有可觉察的损伤或干扰

解码图像上有损伤或干扰，但可接受

解码图像上损伤或干扰较严重，无法接受

图像延时
比较解码图像和原始图像的展现的时钟值差
图像延时<1秒

1秒≤图像延时≤3秒

图像延时>3秒

唇音同步
观测解码图像中DVD字幕与演员口形的吻合度
唇音同步<1秒

1秒≤唇音同步≤3秒

唇音同步>3秒

2
网络限速512Kbps测试条件:
终端编码D1、15帧以上
图像质量
比较解码图像和原始图像的清楚度和流畅限度
解码图像上稍有可觉察的损伤或干扰

解码图像上有损伤或干扰，但可接受

解码图像上损伤或干扰较严重，无法接受

图像延时
比较解码图像和原始图像的展现的时钟值差
图像延时<1秒

1秒≤图像延时≤3秒

图像延时>3秒

唇音同步
观测解码图像中DVD字幕与演员口形的吻合度
唇音同步<1秒

1秒≤唇音同步≤3秒

唇音同步>3秒

3
网络限速768Kpbs测试条件:
终端编码:D1、25帧以上
图像质量
比较解码图像和原始图像的清楚度和流畅限度
解码图像上稍有可觉察的损伤或干扰

解码图像上有损伤或干扰，但可接受

解码图像上损伤或干扰较严重，无法接受

图像延时
比较解码图像和原始图像的展现的时钟值差
图像延时<1秒

1秒≤图像延时≤3秒

图像延时>3秒

唇音同步
观测解码图像中DVD字幕与演员口形的吻合度
唇音同步<1秒

1秒≤唇音同步≤3秒

唇音同步>3秒

4

单兵终端编码: D1、25帧以上。
用终端录制一段视频文献，然后在测试电脑上用播放器KMPlayer播放
图像存储
图像存储能力
支持本地存储卡存储，并支持KMPlayer等播放器播放
□通过
□不通过
图像编码格式
H.264编码格式的支持能力
播放时图像流畅，KMPlayer播放器左下角编码信息是为H.264
□通过
□不通过
图像编码帧率
对D1图像的分辨率的编码达成25帧以上
KMPlayer播放器暂停播放录像，记录当前播放时间，连续按“F”键逐帧步进25次以上，看播放时间是否增长1秒
□通过
□不通过
5
抗丢包能力测试，在网络丢包的情况下，视音频是否能正常通信
抗丢包测试
网损仪架设在单兵接受端，网损仪丢包参数设定20%后，验证单兵接受端接受单兵图像是否连续、无马赛克，声音效果是否清楚、无卡顿。
图像连续、无马赛克；
声音效果清楚，无卡顿

图像稍有不连续和马赛克；声音效果一般，但可接受

图像不连续、马赛克严重；声音效果差，卡顿严重，令人无法接受。

（表3音视频类单兵终端性能指标测试）
7.1.2.3 功能测试
序号
测试项目
测试内容
测试方法
测试结果
1
网络接入
检查是否支持3G网络接入
可以完毕网络适应性测试中的3G网络测试，即表达通过
□通过
□不通过
检查是否支持WIFI网络接入
在测试环境现场架设WIFI网络，单兵终端通过WIFI网路连入单兵平台，查看单兵调度终端与单兵终端的交互性。
□通过
□不通过
检查是否支持以太网接入
可以完毕性能指标测试，即表达通过
□通过
□不通过
检查是否支持4G网络接入
可以完毕网络适应性测试中的4G网络测试，即表达通过
□通过
□不通过
2
电源
检查是否支持电池供电，且不低于4小时；
满电状态下设备使用电池供电工作，直至电池电量用尽，记录电池使用时间是否超过4个小时。
□通过
□不通过
3
人机交互
检查机器自身是否支持提供电池工作状态、GPS等信息
通过单兵终端查看电池工作状态、GPS等信息
□通过
□不通过
4
摄像头
根据海关应用场景，是否支持外接针孔、DV、移动执法仪等多种摄像头
单兵外接针孔、DV、移动执法仪等多种摄像头上传图像时，远端是否可观看单兵终端的图像
□通过
□不通过
在没有网络的情况下，摄像头支持录音、拍照、录像等功能
现场查看摄像头功能
□通过
□不通过
5
卫星定位
单兵终端实时发送GPS信息
测试现场能显示单兵终端的GPS信息。
□通过
□不通过
北斗定位
支持北斗定位
□通过
□不通过
（表4音视频类单兵功能指标测试）
7.2 业务类单兵系统测试
7.2.1 平台测试
序号
测试项目
测试内容
评测方法
测试结果
功能测试
1
平台用户管理
用户的创建、修改、删除、赋权、记录功能
在单兵接入服务器上创建一个用户，并对其进行修改、赋权、删除等操作，用创建完毕的用户登录平台验证操作是否有效。
□通过
□不通过
2
调度窗口设立
支持多窗口显示业务单兵图像，且在不中断传输的情况下，业务单兵图像的位置可以任意调整
可设立4分屏模板，接受2个业务单兵终端视频图像，在不退出情况下，业务单兵终端视频画面能互换操作。
□通过
□不通过
3
模板设立
模板可以随机设立。
查看相应界面验证。
□模板数≥15
□模板数＜15
□不通过
最大支持多少画面分屏显示
查看相应界面验证。
□分屏＞30
□30≤分屏≤10
□分屏＜10
4
本地录制存储
具有录像功能，可以选择任意单个业务单兵图像或多个业务单兵图像进行录像
对任意一个业务单兵图像进行录像。
□通过
□不通过
对多个业务单兵图像进行录像。
□通过
□不通过
5
图像抓拍
单兵调度终端在本地抓拍远端图像
在单兵调度终端进行拍照操作，在本地查看抓拍图片。
□通过
□不通过
6
日记功能
提供登录日记功能
进入单兵服务器，查看业务单兵终端上下线情况。
□通过
□不通过
7
管理界面
支持web界面管理，无须安装此外的管理软件
用电脑打开IE浏览器，输入服务器IP地址，能访问服务器登录界面。
□通过
□不通过
性能测试
1
平台分级管理
单兵接入服务器的级联性；
用2台单兵接入服务器模拟成海关总署和直属海关平台，且构成二级联，海关总署业务单兵终端登录海关总署单兵服务器，同时直属海关业务单兵终端登录直属海关单兵服务器。
□通过
□不通过
多级平台具有独立的账号数据管理能力。
海关总署单兵接入服务器能看到直属海关所有的单兵账号。
□通过
□不通过
支持海关总署对海关网内所有业务单兵终端的调度
在海关总署单兵接入服务器上，能同时接受总署海关业务单兵终端和直属海关业务单兵终端的图像，并可以和其中任何一个单兵对讲。
□通过
□不通过
2
单台接入服务器接入数量
查看单台服务器支持的最大业务单兵终端接入路数
通过服务器管理页面查看可接入的业务单兵终端接入路数。
路数≥128路
128≤路数≤64
路数＜64
兼容性测试
1
与标准H.323/SIP视频会议系统的交互性
支持与标准H.323/SIP视频会议系统进行交互
与标准H.323/SIP视频会议终端对接，视频会议终端与业务单兵终端可双向交互。
□通过
□不通过
7.2.2 终端测试
序号
测试内容
测试项目
测试方法
评测标准
测试结果
网络适应性测试
环境：测试人员携带单兵终端到用户指定地点（覆盖3G、4G网络 ）进行测试
1

3G网络测试（图像分辨率为640*480, 帧率15以上）
图像质量
观测单兵终端回传指挥中心的图像，是否有马赛克、抖动、跳帧、拖影、停顿等现象。
解码图像上稍有可觉察的损伤或干扰

解码图像上有明显的损伤或干扰，但可接受

解码图像上损伤或干扰较严重 ，无法接受

图像延时
使用2个秒表对时后，一块有单兵终端拍摄，另一块秒表由测试人员拿到远端测试点，观测远端图像里秒表时间与测试人员手里秒表之间时钟值差
图像延时<1秒

1秒≤图像延时≤3秒

图像延时>3秒

唇音同步
单兵终端对准一个现场测试人员，让测试人员进行1到10的手势报数，指挥中心观测报数人员手势和声音的吻合度。
唇音同步<1秒

1秒≤唇音同步≤3秒

唇音同步>3秒

2
WIFI网络测试（图像分辨率为640*480, 帧率25以上）
图像质量
观测单兵终端回传指挥中心的图像，是否有马赛克、抖动、跳帧、拖影、停顿等现象。
解码图像上稍有可觉察的损伤或干扰

解码图像上有明显的损伤或干扰，令人感到讨厌

解码图像上损伤或干扰较严重，令人相称讨厌或图像无法辨认

图像延时
使用2个秒表对时后，一块有摄像机拍摄，另一块秒表由测试人员拿到远端测试点，观测远端图像里秒表时间与测试人员手里秒表之间时钟值差。
图像延时<1秒

1秒≤图像延时≤3秒

图像延时>3秒

唇音同步
单兵终端对准一个现场测试人员，让测试人员进行1到10的手势报数，指挥中心观测报数人员手势和声音的吻合度。
唇音同步<1秒

1秒≤唇音同步≤3秒

唇音同步>3秒

功能性测试
1
业务应用
访问海关业务系统
通过业务单兵终端访问海关业务系统的数据。（该功能需定制开发）
能否成功访问
□通过
□不通过
8 测试评判标准
8.1 评价原则
本次测试将会以测试通过项的方式记录测试结果，评审组在对测试结果进行评分时，应以公平、公证为基本原则，依据测试方案的合理性、技术实现的限度及实际效果、技术实现复杂性、测试的时间控制等方面进行综合评价，经各受测方签字确认后形成具有参考价值的测试结果。若受测方之间对测试过程及结果具有争议的时将争议内容以书面形式提交组织方解决，测试最终结果以评审组和监理单位确认为准。
8.2 评分方法
测试的评分方法以海关业务需求为原则，以满足测试内容的指标规定为评分要素，评分从基本指标和加分指标两方面取值：
² 基本指标：记录通过测试项，需要受测方完全实现基本指标规定，否则在该测试部分记为测试不通过项。
² 加分指标：在测试结果满足基本指标的前提下，实现加分指标中的技术需求，记录为加分测试通过项。
8.3 评分标准
音视频类单兵系统平台测试
测试主题
测试项
测试内容
测试结果
分值
功能测试
（22分）
1
平台用户管理
用户的创建、修改、删除、赋权、记录功能
□通过（2分）
□不通过（0分）

2
调度窗口设立
支持多窗口显示单兵图像，且在不中断传输的情况下单兵图像的位置可以任意调整
□通过（2分）
□不通过（0分）

3
模板设立
模板可以随机设立。
□模板数≥15（2分）
□模板数＜15（1分）
□模板数=0（0分）

最大支持多少画面分屏显示
□分屏＞30（2分）
□30≤分屏≤10 （1分）
□分屏＜10（0分）

4
本地录制存储
可以选择任意单个单兵图像进行录像；
□通过（3分）
□不通过（0分）

对多个业务单兵图像进行录像。
□通过（3分）
□不通过（0分）

5
图像抓拍
支持远端抓拍单兵终端图像功能
□通过（3分）
□不通过（0分）

6
日记功能
提供单兵终端登录日记功能
□通过（3分）
□不通过（0分）

7
管理界面
支持web界面管理，无须安装此外的管理软件
□通过（2分）
□不通过（0分）

性能测试
（10分）
1
平台分级管理
单兵接入服务器的级联性；
□通过（3分）
□不通过（0分）

多级平台具有独立的账号数据管理能力。
□通过（3分）
□不通过（0分）

支持海关总署对海关网内所有单兵终端的调度
□通过（2分）
□不通过（0分）

2
单台服务器接入数量
查看单台服务器支持的最大单兵终端接入路数
□通过（2分）
□不通过（0分）

兼容性测试（4分）
1
与其他厂家单兵设备接入
单兵平台兼容性
□通过（4分）
□不通过（0分）

音视频单兵系统终端测试
测试主题
测试项
测试内容
测试结果
分值
性能测试（网络适应性测试）（12分）
1
3G网络测试
图像质量
1）解码图像上稍有可觉察的损伤或干扰。（2分）
2）解码图像上有损伤或干扰，但可接受。（1分）
3）解码图像上损伤或干扰较严重，无法接受。（0分）

图像延时
1）图像延时<1秒（2分）
2）1秒≤图像延时≤3秒（1分）
3）图像延时>3秒（0分）

唇音同步
1）唇音同步<1秒（2分）
2）1秒≤唇音同步≤3秒（1分）
3）唇音同步>3秒（0分）

2
4G网络测试
图像质量
1）解码图像上稍有可觉察的损伤或干扰。（2分）
2）解码图像上有损伤或干扰，但可接受。（1分）
3）解码图像上损伤或干扰较严重，无法接受。（0分）

图像延时
1）图像延时<1秒（2分）
2）1秒≤图像延时≤3秒（1分）
3）图像延时>3秒（0分）

唇音同步
1）唇音同步<1秒（2分）
2）1秒≤唇音同步≤3秒（1分）
3）唇音同步>3秒（0分）

性能测试（有线网络测试）（26分）
1
256Kbps网络限速测试
图像质量
1）解码图像上稍有可觉察的损伤或干扰（2分）
2）解码图像上有损伤或干扰，但可接受（1分）
3）解码图像上损伤或干扰较严重，无法接受（0分）

图像延时
1）图像延时<1秒（2分）
2）1秒≤图像延时≤3秒（1分）
3）图像延时>3秒（0分）

唇音同步
1）唇音同步<1秒（2分）
2）1秒≤唇音同步≤3秒（1分）
3）唇音同步>3秒（0分）

2
512Kbps网络限速测试
图像质量
1）解码图像上稍有可觉察的损伤或干扰（2分）
2）解码图像上有损伤或干扰，但可接受（1分）
3）解码图像上损伤或干扰较严重，无法接受（0分）

图像延时
1）图像延时<1秒（2分）
2）1秒≤图像延时≤3秒（1分）
3）图像延时>3秒（0分）

唇音同步
1）唇音同步<1秒（2分）
2）1秒≤唇音同步≤3秒（1分）
3）唇音同步>3秒（0分）

3
768Kbps网络限速测试
图像质量
1）解码图像上稍有可觉察的损伤或干扰（2分）
2）解码图像上有损伤或干扰，但可接受（1分）
3）解码图像上损伤或干扰较严重，无法接受（0分）

图像延时
1）图像延时<1秒（2分）
2）1秒≤图像延时≤3秒（1分）
3）图像延时>3秒（0分）

唇音同步
1）唇音同步<1秒（2分）
2）1秒≤唇音同步≤3秒（1分）
3）唇音同步>3秒（0分）

4
单兵终端录像回放测试
图像存储
□通过（2分）
□不通过（0分）

H.264图像编码格式支持
□通过（2分）
□不通过（0分）

25帧图像编码支持
□通过（2分）
□不通过（0分）

5
抗丢包能力测试
抗丢包测试
1）图像连续、无马赛克；声音效果清楚，无卡顿。（2分）
2）图像稍有不连续和马赛克；声音效果一般，但可接受。（1分）
3）图像不连续、马赛克严重；声音效果差，卡顿严重，令人无法接受。（0分）

功能测试（24）
1
网络接入
支持3G网络接入
□通过（3分）
□不通过（0分）

支持WIFI网络接入
□通过（3分）
□不通过（0分）

支持以太网接入
□通过（3分）
□不通过（0分）

支持4G网络接入
□通过（3分）
□不通过（0分）

2
电源
支持电池供电，且不低于4小时
□通过（2分）
□不通过（0分）

3
人机交互
支持提供电池工作状态、GPS等信息
□通过（2分）
□不通过（0分）

4
摄像头
支持外接针孔、DV、移动执法仪等多种摄像头
□通过（2分）
□不通过（0分）

在没有网络的情况下，摄像头支持录音、拍照、录像等功能
□通过（2分）
□不通过（0分）

5
卫星定位
GPS定位
□通过（2分）
□不通过（0分）

北斗定位
□通过（2分）
□不通过（0分）

业务类单兵系统平台测试
测试主题
测试项
测试内容
测试结果
分值
功能测试（22分）
1
平台用户管理
用户的创建、修改、删除、赋权、记录功能
□通过（2分）
□不通过（0分）

2
调度窗口设立
支持多窗口显示业务单兵图像，且在不中断传输的情况下，业务单兵图像的位置可以任意调整
□通过（2分）
□不通过（0分）

3
模板设立
模板可以随机设立。
□模板数≥15（2分）
□模板数＜15（1分）
□模板数=0（0分）

最大支持多少画面分屏显示
□分屏＞30（2分）
□30≤分屏≤10 （1分）
□分屏＜10（0分）

4
本地录制存储
对任意一个业务单兵图像进行录像。
□通过（3分）
□不通过（0分）

对多个业务单兵图像进行录像。
□通过（3分）
□不通过（0分）

5
图像抓拍
单兵调度终端在本地抓拍远端图像
□通过（3分）
□不通过（0分）

6
日记功能
提供登录日记功能
□通过（3分）
□不通过（0分）

7
管理界面
支持web界面管理，无须安装此外的管理软件
□通过（2分）
□不通过（0分）

性能测试（10分）
1
平台分级管理
单兵接入服务器的级联性；
□通过（3分）
□不通过（0分）

多级平台具有独立的账号数据管理能力。
□通过（3分）
□不通过（0分）

支持海关总署对海关网内所有业务单兵终端的调度
□通过（2分）
□不通过（0分）

2
单台接入服务器接入数量
查看单台服务器支持的最大业务单兵终端接入路数
路数≥128路（2分）
128≤路数≤64（1分）
路数＜64（0分）

兼容性测试（4分）
1
与标准的H.323/SIP视频会议系统交互
支持与标准的H.323/SIP视频会议系统进行交互
□通过（4分）
□不通过（0分）

业务类单兵系统终端测试
测试主题
测试项
测试内容
测试结果
分值
性能测试（网络适应性测试）（12分）
1
3G网络测试
图像质量
1）解码图像上稍有可觉察的损伤或干扰（2分）
2）解码图像上有损伤或干扰，但可接受（1分）
3）解码图像上损伤或干扰较严重，无法接受（0分）

图像延时
1）图像延时<1秒（2分）
2）1秒≤图像延时≤3秒（1分）
3）图像延时>3秒（0分）

唇音同步
1）唇音同步<1秒（2分）
2）1秒≤唇音同步≤3秒（1分）
3）唇音同步>3秒（0分）

2
WiFI网络测试
图像质量
1）解码图像上稍有可觉察的损伤或干扰（2分）
2）解码图像上有损伤或干扰，但可接受（1分）
3）解码图像上损伤或干扰较严重，无法接受（0分）

图像延时
1）图像延时<1秒（2分）
2）1秒≤图像延时≤3秒（1分）
3）图像延时>3秒（0分）

唇音同步
1）唇音同步<1秒（2分）
2）1秒≤唇音同步≤3秒（1分）
3）唇音同步>3秒（0分）

功能性测试（2分）
1
业务应用
访问海关业务系统
□通过（2分）
□不通过（0分）

测试组织（20分）（*该项为附加项）
资料的完整性
1
是否在规定期间内提交资料
□是（5分）
□否（2分）

2
提交的资料是否完整
□完整（5分）
□不完整（2分）

测试时间
1
是否在规定期间内完整所有测试
□是（5分）
□否（2分）

测试设备
1
是否在规定期间内将测试设备运至指定地点，完毕准备工作，并进行环境搭建。
