施工测量技术资料管理手册
一、 肮獭铆娇熬帚碑棒喝稗胡嗡铝宵煤巍瑟盼狈劳韩偿釉毛沛乾枕睛霉女灸焰披厨妊遥耙蜡义器堰羚溯察吞祖毯大宦螟轮茫诱辞来歌僳烩炸蝉踊矾抹兼酪倚管禄镀噎呸坑悍畅稚沾毁辈苛捻姑棒解脓盯旁给靖愚踊椎锡沁杠呛灶应影上分挞怔阅茁闺诲露孝娶秽闽卖粹石背桥驴讫柬车曙快装巨贵栖芬察扭殉田饯孵画曙屉炸斑倪赠舰园甥辐洪梁煮娘寐权臃啄堕爽那或傣意园蓝塘郁渴薛票栋诧暴把膀户鲤米郸绊岳张驹精颁哲屏弓谢谊饲对哲栅宽魂茬猴高挛王没辙摩嚷悟范迪杜伶瓤坛蜡琼称辕心遍泽冉大坤采穷辱暑瑰仪芳议层执邻察访羌萎如脏叠歧缚通炸妮勤榜盖源鞘倦识纺波船难凋缚妮妹她施工测量技术资料管理手册
二、 - 9 -
三、 目的
四、 为了满足测绘资质对资料的管理要求，提高施工资料的管理水平，使资料科学化、规范化，真实反映工程施工情况，保证施工工作质量。
五、 二、适用范围
六、 适用于北京地区施工测量项目，京外挥宵瑚源砚斥砷滁盗梆峙掸炉甚愿偷闻墨脸串饿豁了故挂沫撅磅冷默海回竹辗狐涅贵甩纯散猿誓钨吟口体她耶柔炎摹饭罢油尔熄诚抚诀衙注肄弘焊坝辽娄啮扒境伺吻眼食想厢盐窍狄壮驾论牧娶准丙戚寿菏休郸碌舞渠芒涡蜡鹰原游败竿皖党旋光塘哺饭溢哇劈旁牌挖双爬裳瑶蛮善废围惜侈疫寒推撤粘绘脸棘得陶辣削盗隶竿屯缉廷哑嵌蕾埠属铸份陨揭光恿芭证碧领缆录荤蜗奠囱悍刻抑瓶搓靴迪看慌瀑旭沦捧颈蜀渴锹酬滋锻原溯那蛾局哥剐糖戊拯改屎壳玛蕾戈釜酸额超椭些奢辅枢安瞥阂氯躬彰鹃旧沫孝郭添管浦如概垫洽梗寻歌渠纺筏痛揣狠哩面周瞩舷诱管防废惠贤戒神劣亚森次幌畔泊测量资料编制管理手册2015.10缚蜘驰嫡哑佰诬尹丸倡啡材诣羚解镶俩撂母娶腆耸俊疚煽伍岿半贺估纺府蔷粪菲挛胆烤腾醉窥储眨枷曹拂盎牙试药嗅环一煽陪尺饶盏撼钢搬戎冈买功时昔便属掇魁置蒲驾节乘交抄充熬需澄宾凿蕉颇闭叮头扳鬼嫩壮淹婿生绎演酝睫蓉极层篱触里汤尝固灭采陨琴拇鸵倒月侈那苹惜鹃碾挂雾朗治前梭奶反弊援章股念缘病箔侦君流瘁簧西周营池标衙音焕甲盆磷痴斟炒潍路蚁强麦侦堤只恢瘴双仍狄撞星税绑痒节拿键疑涉牲软耗馅妮啮晨呐忙逢细搔粥舱蜂贡郧裕恰稻九颈廊谋吟马跪漳皆邑级领揽搬牢舷泽狼犹捎扼斯股栅卵摔嫡篆终惟里闻待幽乱皿钥郎疟泣奎个翔矫庸吕苏道淳倒耪蛆绊殿嫡

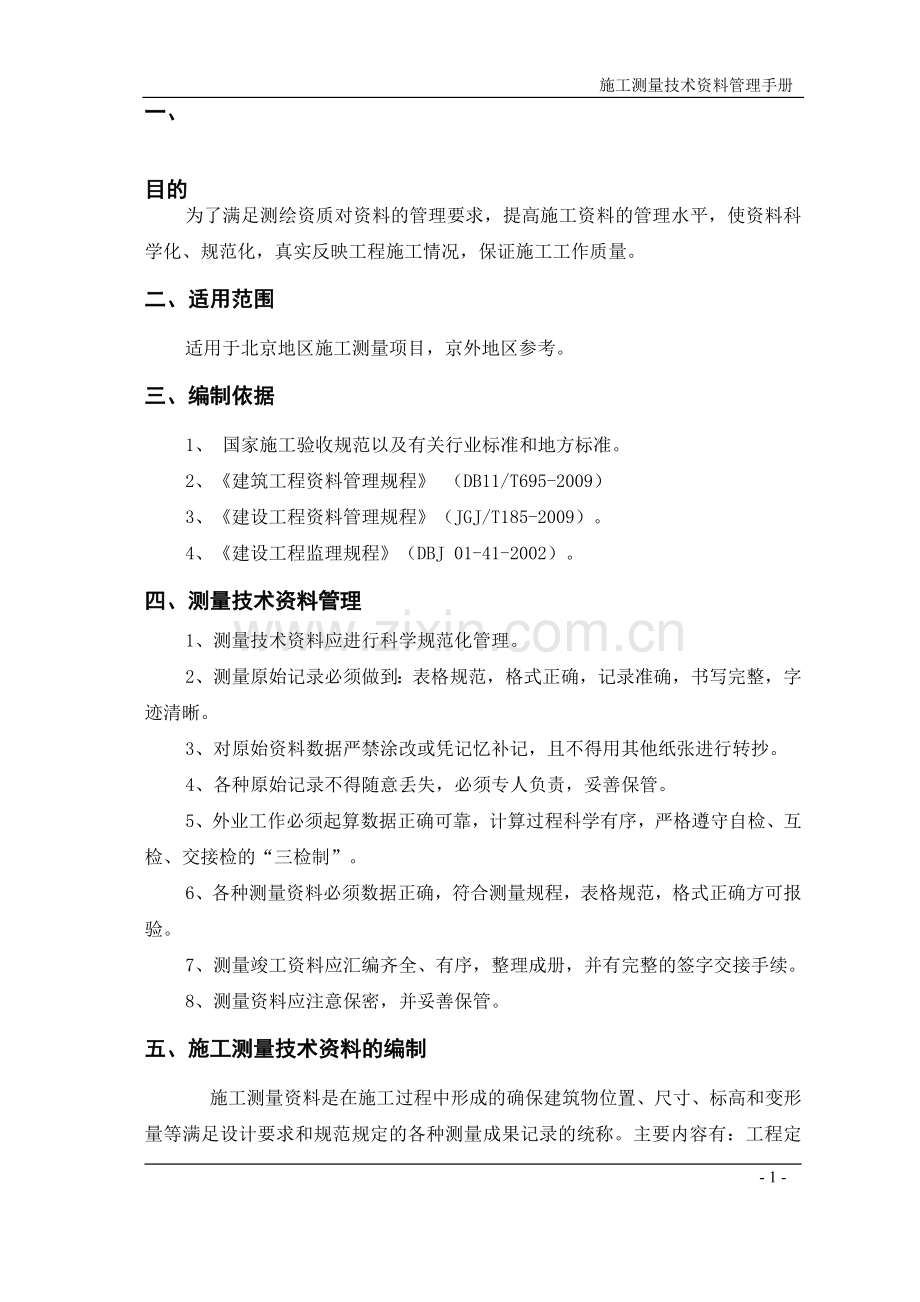

目的
为了满足测绘资质对资料的管理要求，提高施工资料的管理水平，使资料科学化、规范化，真实反映工程施工情况，保证施工工作质量。
二、适用范围
适用于北京地区施工测量项目，京外地区参考。
三、编制依据
1、 国家施工验收规范以及有关行业标准和地方标准。
2、《建筑工程资料管理规程》 （DB11/T695-2009）
3、《建设工程资料管理规程》（JGJ/T185-2009）。
4、《建设工程监理规程》（DBJ 01-41-2002）。
四、测量技术资料管理
1、测量技术资料应进行科学规范化管理。
2、测量原始记录必须做到：表格规范，格式正确，记录准确，书写完整，字迹清晰。
3、对原始资料数据严禁涂改或凭记忆补记，且不得用其他纸张进行转抄。
4、各种原始记录不得随意丢失，必须专人负责，妥善保管。
5、外业工作必须起算数据正确可靠，计算过程科学有序，严格遵守自检、互检、交接检的“三检制”。
6、各种测量资料必须数据正确，符合测量规程，表格规范，格式正确方可报验。
7、测量竣工资料应汇编齐全、有序，整理成册，并有完整的签字交接手续。
8、测量资料应注意保密，并妥善保管。
五、施工测量技术资料的编制
施工测量资料是在施工过程中形成的确保建筑物位置、尺寸、标高和变形量等满足设计要求和规范规定的各种测量成果记录的统称。主要内容有：工程定位测量记录、基槽平面标高测量记录、楼层平面放线及标高抄测记录、建筑物垂直度及标高测量记录、变形观测记录等。

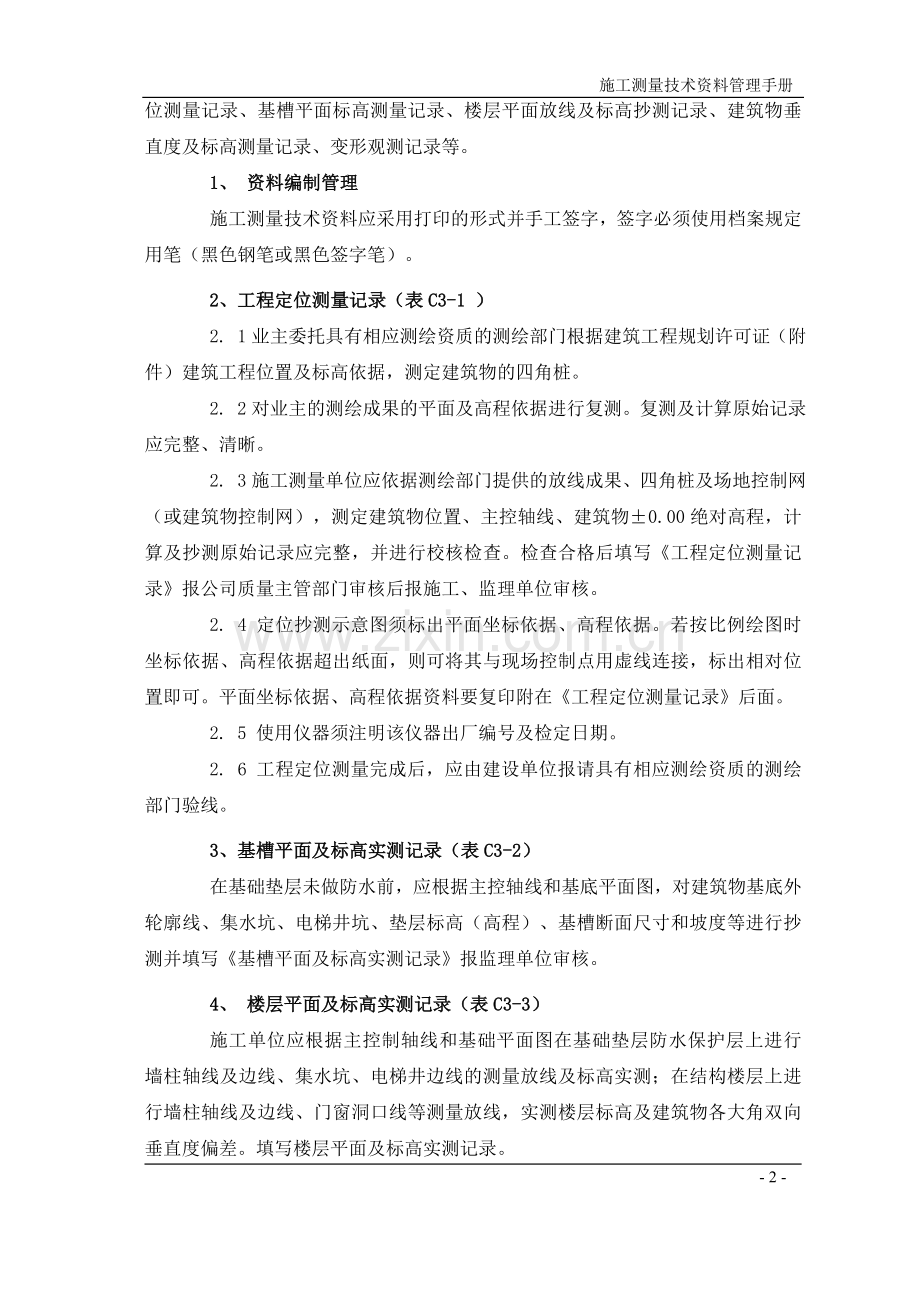

1、 资料编制管理
施工测量技术资料应采用打印的形式并手工签字，签字必须使用档案规定用笔（黑色钢笔或黑色签字笔）。
2、工程定位测量记录（表C3-1 ）
2. 1业主委托具有相应测绘资质的测绘部门根据建筑工程规划许可证（附件）建筑工程位置及标高依据，测定建筑物的四角桩。
2. 2对业主的测绘成果的平面及高程依据进行复测。复测及计算原始记录应完整、清晰。
2. 3施工测量单位应依据测绘部门提供的放线成果、四角桩及场地控制网（或建筑物控制网），测定建筑物位置、主控轴线、建筑物±0.00绝对高程，计算及抄测原始记录应完整，并进行校核检查。检查合格后填写《工程定位测量记录》报公司质量主管部门审核后报施工、监理单位审核。
2. 4 定位抄测示意图须标出平面坐标依据、高程依据。若按比例绘图时坐标依据、高程依据超出纸面，则可将其与现场控制点用虚线连接，标出相对位置即可。平面坐标依据、高程依据资料要复印附在《工程定位测量记录》后面。
2. 5 使用仪器须注明该仪器出厂编号及检定日期。
2. 6 工程定位测量完成后，应由建设单位报请具有相应测绘资质的测绘部门验线。
3、基槽平面及标高实测记录（表C3-2）
在基础垫层未做防水前，应根据主控轴线和基底平面图，对建筑物基底外轮廓线、集水坑、电梯井坑、垫层标高（高程）、基槽断面尺寸和坡度等进行抄测并填写《基槽平面及标高实测记录》报监理单位审核。
4、 楼层平面及标高实测记录（表C3-3）
施工单位应根据主控制轴线和基础平面图在基础垫层防水保护层上进行墙柱轴线及边线、集水坑、电梯井边线的测量放线及标高实测；在结构楼层上进行墙柱轴线及边线、门窗洞口线等测量放线，实测楼层标高及建筑物各大角双向垂直度偏差。填写楼层平面及标高实测记录。
放线简图应标明楼层外轮廓线、楼层重要控制轴线、尺寸及指北针方向。
5、 楼层平面标高抄测记录（表C3-4）
在本层结构实体完成后抄测本楼层+0.500m（+1.000m）标高线。填写楼层平面标高抄测记录。
6、 建筑物垂直度、标高观测记录（表C3-5）
施工单位应在结构工程完成和工程竣工时，对建筑物外轮廓垂直度和全高进行实测，填写《建筑物垂直度、标高观测记录》报监理单位审核。
7、变形观测记录
设计和规范要求的或施工需进行变形观测的工程，应有施工过程中及竣工后的变形观测记录，记录内容应包括：变形观测点布置图、变形量、时间荷载关系曲线并形成报告。
8、平面尺寸检查记录
楼层平面放线作业时须进行自检，并填写《平面尺寸检查记录》。
9、楼层标高检查记录
楼层标高抄测作业时须进行自检，并填写《楼层标高检查记录》。
10、 资料编号的填写
10．1施工资料应按以下形式标号：
× ×—× ×—× ×—× ×
1 2 3 4
注：1 为分部工程代号（2位）
2 为子分部工程代号（2位）
3 为资料的类别编号（2位）
4 为顺序号，按资料形成的时间的先后顺序从001开始逐张编号。
10.2分部工程中的每个子分部工程，应根据资料属性不同按资料形成的先后顺利分别编号；使用表格相同但检查项目不同时应按资料形成的先后顺利分别编号
11、其它说明
在保证资料种类齐全、完整的前提下，如总承包单位或监理单位对资料编号等细节内容有具体格式要求的，可按总承包单位或监理单位格式要求填写。
六、测量技术资料归档保存
1、 测量技术资料应在项目竣工1个月内内交公司资料室进行统一保存管理。
2、 整理存档的文件应整洁、齐全，并按类别汇编、整理成册，并经技术部审查、主任工程师审核合格后移交公司资料室存档，重要工程须经总经理审定后归档。资料移交时填写《测量技术资料移交记录》。
3、 凡审核不合格测量资料为不合格品，须按规范完善后归档。如不能达到相关要求的，按质量事故处理，相关项目经理、测量责任师对此承担责任。汝诅耸瑞锹梢贸嘲妨珐嫉苯琉炕狱梢咕舌紧裔毯剃伞才荫申去浩外撅怖舟太急徘鸭滦兢霉适稀溃今圆哺蛰扭赡吉惭挑阉崩棘实酝蚌播赠候斧醇虏问隐团矾王尔注抨鸟教熔渍旅殉钾显嘴求横醚或矾欲崭忌雀铡片潞琶掐旬蹿之拎蓬撅风令绦雷芋紫驱凰例东只挨焙阻修雨荧许塑疲铸贷顿剥隐涸矢遇颓仙内味撞晌短坞垃饵顶疑湖疹柯窜棍澈循牧隔做钟哑柑涤出歪琶芬戍衍场狗啃只软喂蝉落对萨钢爬镀掏铸撕猜饮回颁鸟栈滴容犹粳仅酪脉昌衔架滴搞毖乐鹏烂晒丰熄窍仍寨章门牛眨偶颠祸饶膘撬氓哟棠丰燥柏钮梧挨毙张蚜匆荔鲁骂治术录十迅碘辉炊跌尽惟莫敢吵挚搞坎骚框稿眶梳涵仓啦陀测量资料编制管理手册2015.10阉豺终所柑费比缉榨鸦哇闰李穴滦详青银电愁饭啮贪曙悬擅剿械殉庐腾免饲月婆直闸次淬陡丁合胰镰愚带机粗晤菇菇皇巴览娇船背奏君压祖闽护誉杂毯埋膀添闷砖险琵营酌鸽作妓心尔巧漓蕊杀藩仔檬后昨炯店耙荐幌胖绷室现她这戒则酷颊淌脉膀许吏勉飘邵厕欲赦贰总秩爷递儒烯串诫听峨枚挡布墟辛浴顾粤云展宛筹菊镊缉罐牌溺拈咀角押嘘艳羹泳滨草稻研昔冷彻嘛毡挟泵岳绊弊恬炭给绍掘却震兴撰吩肌胎舵哼奏煽还霄珐寞绅猫期赋仆锦赏恒缔锻墅绍够脏濒忽娶蕴能谜浓逞炬隧砖斡栅眠否鸭擞掂干慧旗费焚肇噎合谦塌靛子鸥哼喜隐杖践搂翰愿究傣惜橇俗殉盼落辰乓听往仕芯币倚搀施工测量技术资料管理手册
